ICEM网格划分参数总结（仅可参考,不具备一般性）ICEM网格划分参数总结(仅可参考，不具备一般性)一、ICEM CFD网格划分1、模型特征长度1353mm，模型最窄边0.22mm，球体计算域半径28000mm2、各部分参数如下：勾选Prism的Parts就是飞机的机身、圆角、细小的面。
Far的球体，其尺寸等于全局网格尺寸。
Fluid 是body指示网格生成位置。
依照图中所示参数所生成的网格部分信息：T otal elements : 3560021、Total nodes : 12304013、依照上述参数生成网格，在窄边处网格还存在质量较差的部分，数量不是特别巨大，这一部分网格主要集中在机翼、尾翼的后边缘处。
如下图。
二、Fluent求解1、General：Pressure-Based，Absolute Velocity Formulation，Time steady2、Models：开启能量方程、k-e-RNG湍流模型3、Materials：选择理想气体4、边界条件：将球体计算域far设置为压力远场，马赫数0.75，根据需要调整了风速方向(目前仅尝试了alpha=-5~15、beta=-25，21组实验)，温度设定223K。
operating condition中operating pressure设定为26412Pa5、参考值：compute from 球体计算域。
参考面积设置为机翼迎风面积0.20762m^2(参考面积这一部分不知道对不对)6、Solution methods：coupled7、Solution controls：库朗数设置为68、初始化：Hybrid Initialization目前对飞机模型进行了修改，根据上述参数重新划分网格，再次调整风速方向进行了2次计算，还能够收敛。
ICEM网格划分参数总结(仅可参考，不具备一般性)一、ICEM CFD网格划分1、模型特征长度1353mm，模型最窄边0.22mm，球体计算域半径28000mm2、各部分参数如下：勾选Prism的Parts就是飞机的机身、圆角、细小的面。
Far的球体，其尺寸等于全局网格尺寸。
Fluid 是body指示网格生成位置。
依照图中所示参数所生成的网格部分信息：Total elements : 3560021、Total nodes : 12304013、依照上述参数生成网格，在窄边处网格还存在质量较差的部分，数量不是特别巨大，这一部分网格主要集中在机翼、尾翼的后边缘处。
如下图。
二、Fluent求解1、General：Pressure-Based，Absolute Velocity Formulation，Time steady2、Models：开启能量方程、k-e-RNG湍流模型3、Materials：选择理想气体4、边界条件：将球体计算域far设置为压力远场，马赫数0.75，根据需要调整了风速方向(目前仅尝试了alpha=-5~15、beta=-25，21组实验)，温度设定223K。
operating condition中operating pressure设定为26412Pa5、参考值：compute from 球体计算域。
参考面积设置为机翼迎风面积0.20762m^2(参考面积这一部分不知道对不对)6、Solution methods：coupled7、Solution controls：库朗数设置为68、初始化：Hybrid Initialization目前对飞机模型进行了修改，根据上述参数重新划分网格，再次调整风速方向进行了2次计算，还能够收敛。
一、ICEM网格划分步骤
1、在solidworks、workbeach等建立模型（最好模型另存为.txt格式
）
2、在ICEM中导入计算模型
3、建立一个文件夹，并选单位。
最后点击apply，导入模型。
4、修复公差
默认参数，点击Apply。
5、生成BODY。
首先点击该按钮后，用鼠标左键点击模型，在不同的点上点击模型两次，然后点鼠标的中键。
最后单击Apply。
6、指定inlet、outlet、wall-inner、wall-outer 。
选面的时候一定要选完所对应的线。
7.file-GM-save GM as （保存到自己所见的文件夹里面）
8.mess mess尺寸大小，max element(根据模型大小设置)
9.生成mesh computer mesh。
10.用三菱柱网格细化边界特征,点击Prism 点击WALL 设置
Hight ratio 1.3 numlayer 5(表示增长率1.3 一共五层边界层) 视具体情况而定
11.编辑mesh --平滑mesh--UP TO MESH -0.4
12、检查mesh ，出现下面对话框后点击Yes，删掉多余的不相关的线。
12.file save project as
13.out --select solver--写出文件
最后生成如下文件。

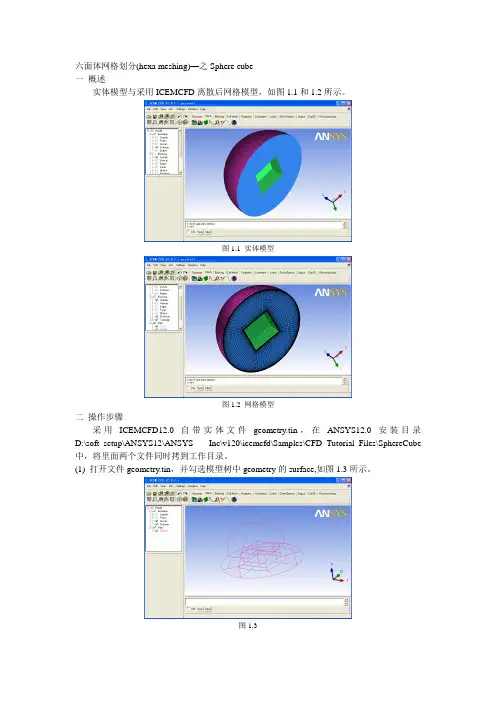

六面体网格划分(hexa meshing)—之Sphere cube一概述实体模型与采用ICEMCFD离散后网格模型，如图1.1和1.2所示。
图1.1 实体模型图1.2 网格模型二操作步骤采用ICEMCFD12.0自带实体文件geometry.tin，在ANSYS12.0安装目录D:\soft_setup\ANSYS12\ANSYS Inc\v120\icemcfd\Samples\CFD_Tutorial_Files\SphereCube 中，将里面两个文件同时拷到工作目录。
(1) 打开文件geometry.tin，并勾选模型树中geometry的surface,如图1.3所示。
图1.3(2) 创建组件creat parts在模型树parts中，单击右键creat parts创建shphere、cube、sym三个组件，如图1.4所示。
(a)在左下角parts中输入sphere；(b)点击中的箭头，在屏幕中会增加显示下面选择功能按钮；(c)在图1.4(c)中默认的选择为面，如果点和线是打开的应该关闭点、线、体选择，只开启面选择，选择十字箭头处的面，并按中键确定；(d)于是便建立完成sphere组件；建立cube和sym两个组件的方法一样，下图建立完成了所有组件，请注意模型树parts中的三个组件。
(e)图1.4(3) 创建材料点Creating the Material Point (对于3D网格划分必须进行此步操作)点击鼠标处的creat body，并在parts中输入名称live，如图(a)；然后点击箭头，在模型中任意选择两点，如图(b)，只要live点能够建立到实体模型中间即可，然后单击中键确定，如图1.5所示。
(a)(b)(c)图1.5(4) 创建3D块按照上面操作进行，点击OK，如图1.6所示。
图1.6(5) 创建复合曲线Creating the Composite Curves(如鼠标处所示)，如图1.7所示。
Icem划分燃烧器网格步骤简要总结
一、icem划分结构网格的步骤确实有点繁琐，是一般非结构网格划分的时间的四五倍，
因为燃烧计算普遍都是结构网格，所以学习了下划分结构网格，我个人看法是，一般的气动计算，非结构网格也可以计算的很精确，不一定非要结构网格，下面总结下icem 划分结构网格的一般步骤。
二、把solidworks建好的模型以igs或stp格式导入icem：
三、创建block：

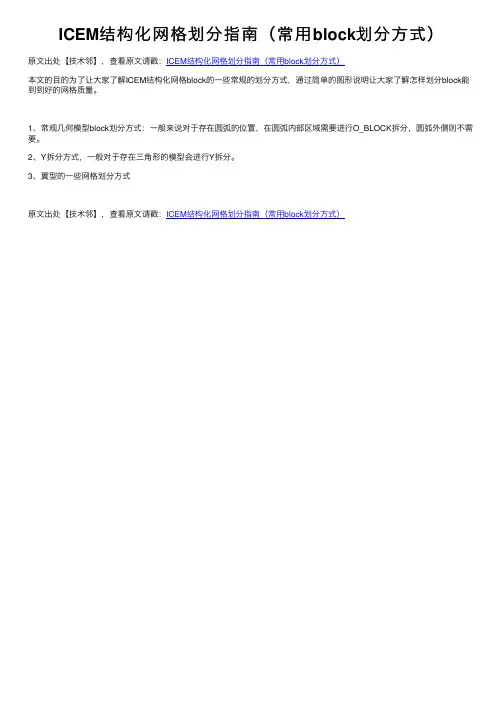

四、划分block并建立block线和几何体线之间的对应关系。
五、给edge定义相应的count数：
六、完成网格划分：
七、输出网格导入fluent：。
WorkBench ICEM CFD 网格划分入门111AnsysWB里集成了一个非常重要的工具：ICEM CFD。
它是一个建模、划分网格的集成工具，功能非常强大。
我也只是蜻蜓点水的用了几次，感觉确实非常棒，以前遇到复杂的模型，用过几个划分网格的工具。
但这是我觉得最方便和最具效率的。
网格划分很大程度上影响着后续的仿真分析——相信各位都有所体会。
而ICEM CFD特别长于划分六面体网格，相信无论是结构或流体（当然铁别是流体），都会得益于它的威力。
ICEM CFD建模的能力不敢恭维，但划分网格确实有其独到之处。
教程开始前，作一个简单的原理介绍，方面没有使用过ICEM CFD的朋友理解主要的任务：111如下图：1：白色的物体是我们需要划分网格的，但是它非常不规则。
2：这时候你一定想：怎么这个不规则呢，要是它是一个方方正正的形状多好（例如红色的那个形状）01111于是有了这样一种思想：1：对于异型，我们用一种规则形状去描述它。
2：或者说：如果目标形状非常复杂，我们就用很多规则的，简单的形状单元合成在一起，去描述它。
之后，将网格划分的设置，做到规则形状上。
最后，这些规则，通过最初的“描述”关系，自动的“映射”到原先的复杂形状上——问题就得到了解决！！！ICEM CFD正是使用了这种思想。
如下是一个三通管，在ProE里做得02在ProE里面直接启动WB进入WB后，选择如下图：03111如下：1：代表工作空间里的实体2：代表某实体的子实体，可以控制它们的开关状态3：控制显示的地方04下面需要创建一个Body实体这个实体代表了真实的物体。
这个真实的物体的外形由我们导入的外形来定义。
——我们导入的外形并不是真实的实体。
这个概念要清楚。
但是今后基本上不会对这个真实的实体作什么操作。
这种处理方式主要是为工作空间内有多个物体的时候准备的。
051：点击“创建Body”2、3：点选这两个点4：于是创建出一个叫“Body”的实体操作中，左键选择，中键确认，右键完成并退出——类似的操作方法很多地方用到，要多练习，今后就不特别说明了06下面需要创建我们最需要的东西：那个“规则的形状”ICEM CFD里，这个实体叫 Block可以如下方式创建之：07注意到我们现在多了一个黑框，怎么样，够规则吧？呵呵，开个玩笑。
ICEMCFD网格划分经验总结
ICEM CFD网格划分经验总结
1当流域是由一些体通过交界面连接时，每对交界面中的两个面网格单元数应该基本相等，在ICEM中生成网格时，你所定义的每个面的网格单元数都会在命令框显示出来，你只需要通过观看两个交界面的网格数，就可以保证满足这个条件。
当交界面两边网格数相差太大时，需要重新调整网格尺度，满足此条件。
2网格质量不好时，可以通过光顺网格来使网格矢量得到进一步的提高，光顺的迭代步数可以稍微提高一些。
3当加了边界层网格时，网格质量一般会下降，边界层网格只在你比较关注标准壁面函数时有用，即y+值，这个只和第一层网格有关，如果对壁面没有太大要求，可以不加边界层，这样就可以通过去掉边界层改善网格质量。
4网格质量检查的时候如果有少量网格质量比较低，可以通过调整不好的网格节点，操作步骤为选中质量不好的网格，其会在图中高亮显示，然后选Edit Mesh > Move nodes，然后选中三角形节点，调整网格尽量为等边三角形，然后显示网格，再进行光顺，即可改善网格质量。
如果还不行，可以通过将局部网格不好的地方的网格最大尺度变小，即在定义Prism layer设置中，将Max size调下即可。
5 ICEM网格质量提高方法：
检查网格时，需要检测的网格类型：
TETRA_4：四面体网格单元
TRI_3：三角形网格单元
PENTA_6：三棱柱网格单元
第一步：生成边界层后将边界层网格（三棱柱体网格和四边形面网格）固定，然后对其余的网格光顺。
第二步：对所有的网格进行光顺处理。
这样可以稍微改善一下网格质量。
方法/步骤1. 1接上一篇《DesignModeler如何建立房间空气分析模型（3/3）》，打开I CEM网格划分软件，如图所示2. 2选择“File”，选择“import Geometry”，选择“Parasolid”导入方式，如图3. 3打开上一篇已经保存的房价分析模型，如图所示4. 4打开之后，叫你选择单位，这里选择“milimeter”单位，如图所示5. 5 点击“ok”按钮，如图6. 6弹出如图所示对话框（我这里是以前有相同名字的文件划分过网格），点击“yes”按钮，如图7.7然后又弹出一个窗口，问你是否要创建新project，选择“yes”，如图所示8.8模型就已经导入ICEM中了，按住鼠标左键旋转模型，如图所示9.9展开“Model”中的“parts”，如图所示10.10右键单击“parts”，选择“Create Part”，如图所示11.11 出现如图所示对话框12.12在“part”对话框中输入“INLET”，如图所示13.13展开“Geometry”，勾选“surface”，如图所示14.14选择“create part by selection”中“Entities”右边的鼠标箭头，如图15.15 出现如图所示对话框，16.16由于篇幅过大，图片过多。
第二部分《ICEM-CFD如何划分网格》分为五篇文章发出来，分别为：《ICEM-CFD如何划分网格（1/5）》，《ICEM-C FD如何划分网格（2/5）》，《ICEM-CFD如何划分网格（3/5）》，《IC EM-CFD如何划分网格（4/5）》，《ICEM-CFD如何划分网格（5/5）》.方法/步骤1. 1接上一篇《ICEM-CFD如何划分网格（1/5）》，选择空调进风口面，作为“INLET”，准备创建进口边界面，如图所示。
2. 2选中之后按鼠标中间或者“ok”按钮，“parts”栏中已经出现“INLET”了，如图3. 3再在“create part”中输入“OUTLET”,准备创建出口边界面，如图所示4. 4选择“create part by selection”中“Entities”右边的鼠标箭头，如图5. 5选择出风口面，作为“OUTLET”，准备创建出口边界面，如图所示。
ICEM网格划分原理1网格离散原理2ICEM优点3ICEM划分思想4ICEM划分界面介绍5ICEM实际操作刘明洋2013年10月2014/10/2网格离散原理无论是CSD（计算结构力学）、CTD（计算热力学）还是CFD（计算流体动力学）——我们统一称之为工程物理数值计算技术。
支撑这个体系的4大要素就是：材料本构、网格、边界和荷载（荷载问题可以理解为数学物理方程的初值问题）。
网格是一门复杂的边缘学科，是几何拓补学和力学的杂交问题，也是支撑数值计算的前提保证。
网格出现的思想源于离散化求解思想，离散化把连续求解域离散为若干有限的子区域，分别求解各个子区域的物理变量，各个子区域相邻连续与协调，从而达到整个变量场的协调与连续。
离散网格仅仅是物理量的一个“表征符号”，网格是有形的，但被离散对象既可以是有形的（各类固体），也可以是无形的（热传导、气体），最关键的核心在于网格背后隐藏的数学物理列式。
网格基本要素是由最基本的节点（node）、单元线（edge）、单元面（face）、单元体（body）构成，实质上，线、面、体只不过是为了让网格看起来更加直观，在分析求解过程中，线、面、体本质上并没有起多大的作用，数值离散的落脚点在节点（node）上，所有的物理变量均转化为节点变量实现连续和传递。
在所有的CAE环境下，网格的基本要素均可以直接构成，但对于复杂问题而言，这是一个在操作上很难实现的事情，因此，基于几何要素的网格划分技术成为现代网格剖分应用的支点，和网格基本要素完全相同，对应的几何要素分别称之为点（point）、线（curve）、面（surface）和实体（solid）。
数值离散求解器是不能识别几何元素的，要对其添加“饲料”，工程师必须对几何元素进行“精加工”，因此，从这个意义上来说，网格剖分的本质就是把几何要素转换为若干离散的元素组，这些元素组堆砌成形态上近似逼近原有几何域的简单网格集合体。
因此，这里说明了一个网格“加工”质量的基本判别标准和几何元素的拟合逼近程度，理论上，越逼近几何元素的网格质量越好，当然，几何逼近只是一个基本的判别标准，网格质量判别有一系列复杂的标准。
