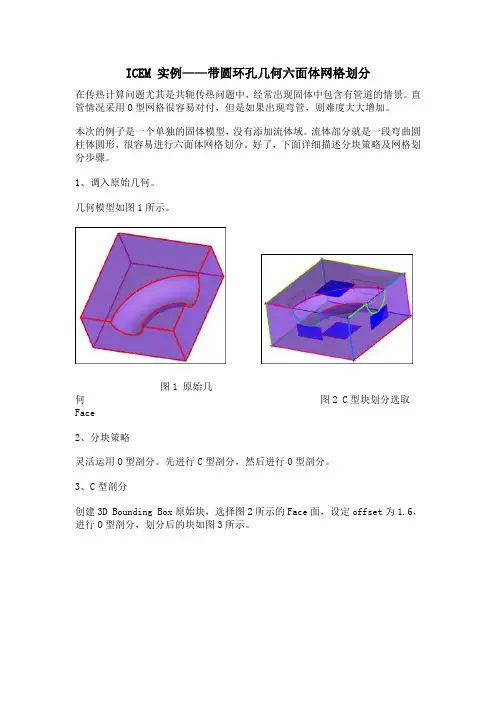

ICEM 实例——带圆环孔几何六面体网格划分在传热计算问题尤其是共轭传热问题中,经常出现固体中包含有管道的情景。
直管情况采用O型网格很容易对付,但是如果出现弯管,则难度大大增加。
本次的例子是一个单独的固体模型,没有添加流体域。
流体部分就是一段弯曲圆柱体圆形,很容易进行六面体网格划分。
好了,下面详细描述分块策略及网格划分步骤。
1、调入原始几何。
几何模型如图1所示。
图1 原始几何图2 C型块划分选取Face2、分块策略灵活运用O型剖分。
先进行C型剖分,然后进行O型剖分。
3、C型剖分创建3D Bounding Box原始块,选择图2所示的Face面,设定offset为1.6,进行O型剖分,划分后的块如图3所示。
图3 C型划分后的块图4 选取Face4、二次O型剖分选取图4所示的Face,设置offset为0.8,不需要特别进行block的选择。
进行O型剖分。
切分后的块如图5所示。
图5 二次O型剖分后的块图6 进行外O切分并删除多余块5、删除多余的块并进行关联在这一步可以进行外O网格切分,便于边界层生成,当然是在块删除之前。
在此例中需要进行面关联,即圆环面与块的Face相关联。
最终的块如图6所示。
6、设定网格尺寸,更新网格并预览网格制作外O剖分后的网格如图7所示。
未进行外O剖分如图8所示。
图7 最终网格图8 网格要不要添加外O型剖分只看个人爱好了。
添加了外O网格也只是方便边界层划分罢了。
当然不添加的话也可以控制,只是稍微麻烦一点点。
----ok,整个划分过程到此结束!。

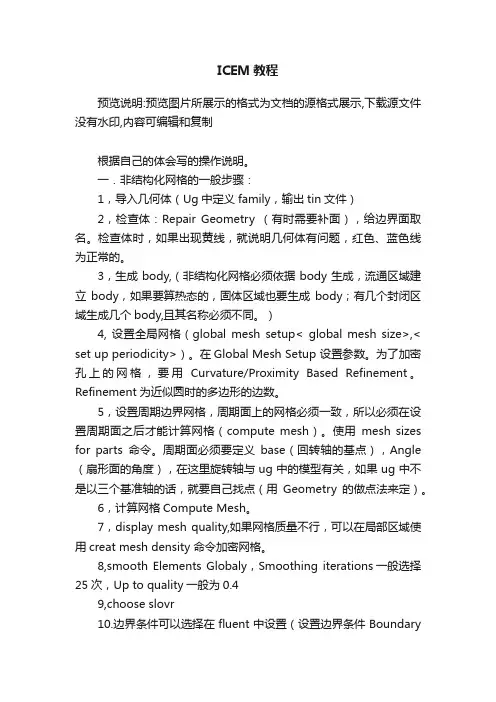

ICEM教程预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制根据自己的体会写的操作说明。
一.非结构化网格的一般步骤:1,导入几何体(Ug中定义family,输出tin文件)2,检查体:Repair Geometry (有时需要补面),给边界面取名。
检查体时,如果出现黄线,就说明几何体有问题,红色、蓝色线为正常的。
3,生成body,(非结构化网格必须依据body生成,流通区域建立body,如果要算热态的,固体区域也要生成body;有几个封闭区域生成几个body,且其名称必须不同。
)4, 设置全局网格(global mesh setup< global mesh size>,< set up periodicity>)。
在Global Mesh Setup 设置参数。
为了加密孔上的网格,要用Curvature/Proximity Based Refinement。
Refinement为近似圆时的多边形的边数。
5,设置周期边界网格,周期面上的网格必须一致,所以必须在设置周期面之后才能计算网格(compute mesh)。
使用mesh sizes for parts命令。
周期面必须要定义base(回转轴的基点),Angle (扇形面的角度),在这里旋转轴与ug中的模型有关,如果ug中不是以三个基准轴的话,就要自己找点(用Geometry的做点法来定)。
6,计算网格Compute Mesh。
7,display mesh quality,如果网格质量不行,可以在局部区域使用creat mesh density 命令加密网格。
8,smooth Elements Globaly,Smoothing iterations一般选择25次,Up to quality一般为0.49,choose slovr10.边界条件可以选择在fluent中设置(设置边界条件BoundaryConditions),直接输入网格二.一些操作技巧:要查看内部网格,可以点中mesh再单击右键,选择cut planes;creat mesh density,如果设置的尺寸不对,需要修改,点中Geometry下拉菜单中的density 再单击右键,选择modify density。
ansys icem cfd网格划分技术实
例详解纪
ANSYS ICEM CFD网格划分技术实例详解纪:
1、首先,选择你要建立的几何图形,如某个物体的外形、内部结构等;
2、选择网格划分的方法,可以使用Tetrahedron、Hexahedron、Prism等划分方法;
3、设定网格划分的精度,即划分后各三角形面或者正方体面的边长,一般可以根据不同类型的流动情况来调整精度;
4、确定各个区域的网格密度,一般需要在边界层提高网格数量,以更好地模拟流体的运动情况;
5、检查网格的质量,消除网格中的闭合面,以保证网格的准确性;
6、计算流场,对网格进行求解,并作图显示。

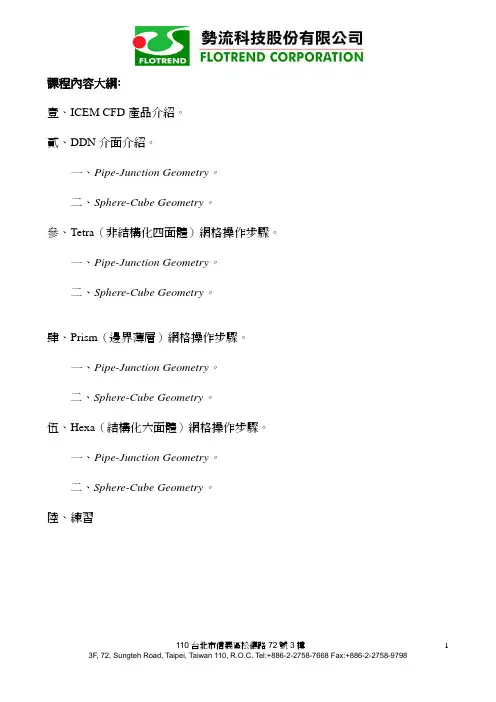

課程內容大綱:壹、ICEM CFD產品介紹。
貳、DDN介面介紹。
一、Pipe-Junction Geometry。
二、Sphere-Cube Geometry。
參、Tetra(非結構化四面體)網格操作步驟。
一、Pipe-Junction Geometry。
二、Sphere-Cube Geometry。
肆、Prism(邊界薄層)網格操作步驟。
一、Pipe-Junction Geometry。
二、Sphere-Cube Geometry。
伍、Hexa(結構化六面體)網格操作步驟。
一、Pipe-Junction Geometry。
二、Sphere-Cube Geometry。
陸、練習壹、ICEM CFD產品介紹。
一、前言:網格的產生一直是計算流體力學(CFD)分析工程師一大困難,往往在先期的開發中,投入相當大的人力及時間在網格的建置,而一不良的網格往往影響後續計算的時間與收斂性的可否。
針對此一困境,本公司特別由美國(ICEMCFD)引進一套具強大功能的網格產生器,透過簡單的指令操作與極佳的輸出性,讓網格的產生在分秒必爭的工業競爭下,能夠迅速完成。
二、網格類型:ICEMCFD所支援的網格格式包含:六面體(Hexa)及四面體(Tetra)等兩種通用之網格,此外針對物體表面分佈層問題,特別加入了Prism正交性網格。
透過內部品質(Quality)的平滑性(Smooth)運算,能夠迅速產生良好之連續性格點。
三、支援軟體:ICEMCFD之套裝軟體為計算流體力學之網格前處理產生器,可提供搭配結合之計算程式,包含現下工業界常用專業分析軟體,如Ansys、CFD、CFX、Fluent、IDEAS、LS-DYNA、Nastran、PHOENICS、及STAR-CD等將近九十種之CFD軟體之網格。
此外,對產品先期開發上,ICEMCFD可直接接受CAD/CAM繪圖軟體Pre-E 所產生幾何外型之圖檔,另外,亦可接受如stl及igs等常用格式之圖檔,使設計與分析能有一貫性之介面接受度,減少開發上不同檔案的轉換。
ICEM平动及旋转周期性网格生成流程(杨鹏整理)
一、 平动周期性网格生成:
1、创建parts及定义平动周期性
2、初始化block,雕塑块,并关联,设置节点
3、生成周期性块并生成网格(正确——周期块的同时,几何也被周期性,并且
parts中的如inlet能控制所有模型的inlet)
4、生成周期性块并生成网格(错误)
直接利用copy块过去,关联关系不会被copy过去,需要重新逐一去关联,麻烦 5、转换网格并导出
二、 旋转周期性网格生成
1、创建parts(非常重要,尤其是要创建side侧面)
2、定义旋转周期性——轴上一点、轴、旋转的角度
3、初始化block
4、设置块周期性顶点对应关系(两个顶点的对应一定如图都要从左到右或从右
到左)
5、关联并设置节点
6、旋转块
7、删掉side的parts(不删掉会形成wall边界条件)
8、转换网格并导出。

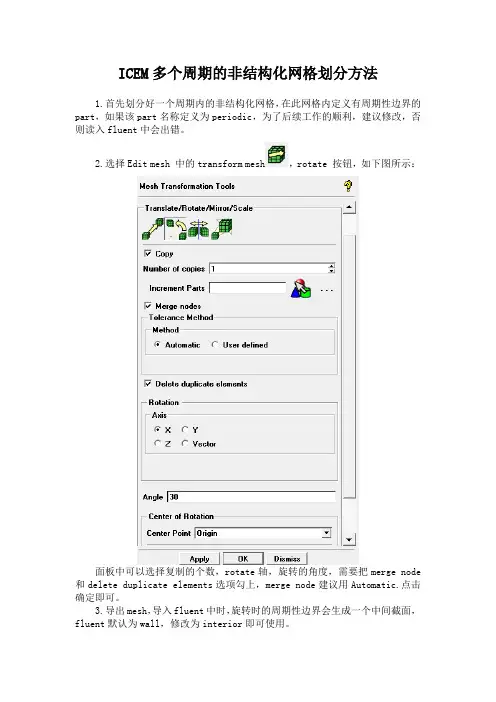

ICEM多个周期的非结构化网格划分方法1.首先划分好一个周期内的非结构化网格,在此网格内定义有周期性边界的part,如果该part名称定义为periodic,为了后续工作的顺利,建议修改,否则读入fluent中会出错。
2.选择Edit mesh 中的transform mesh,rotate 按钮,如下图所示:面板中可以选择复制的个数,rotate轴,旋转的角度,需要把merge node 和delete duplicate elements选项勾上,merge node建议用Automatic.点击确定即可。
3.导出mesh,导入fluent中时,旋转时的周期性边界会生成一个中间截面,fluent默认为wall,修改为interior即可使用。
注意事项:1.ICEM网格中分为体网格和边界网格,旋转时不可以分别旋转,可以通过显示体网格以及所有的边界网格来实现,但网格较大时不推荐,可以将所有part 和mesh隐藏起来,选择使用工具条上的第4个按钮,选择全部element)。
2.旋转时merge node的tolerance如果ICEM的默认值不合适,会造成周期性边界无法完全重合,因此ICEM导出网格时会出现not referenced by grid 的错误,直接skipping 周期性边界的part,例如如下错误:Warning: found face with periodic nodes near node 183, but no twin face. Warning: found face with periodic nodes near node 62, but no twin face. Checking mesh:interior faces : 318864interior walls : 3024boundary faces : 8672Creating face section for 330560 faces.318864 faces of part FLUID.698 faces of part INLET.684 faces of part OUTLET.Skipping part PP (not referenced by grid).4266 faces of part WALL.自然无法导入到FLUENT中,FLUENT提示的错误为:Building...meshCell Centroid is xc -96.902191 yc 105.333557 zc 59.888897 WARNING: cell 5 of thread 9 has NULL face pointer 3.Clearing partially read grid.Error: Build Grid: Aborted due to critical error.Error Object: #f解决此类错误的方法为:重新加密周期性上的网格或者向反方向旋转同样的角度,总之使ICEM能够采用默认的tolerance,进而正确输出周期性边界的part即可。

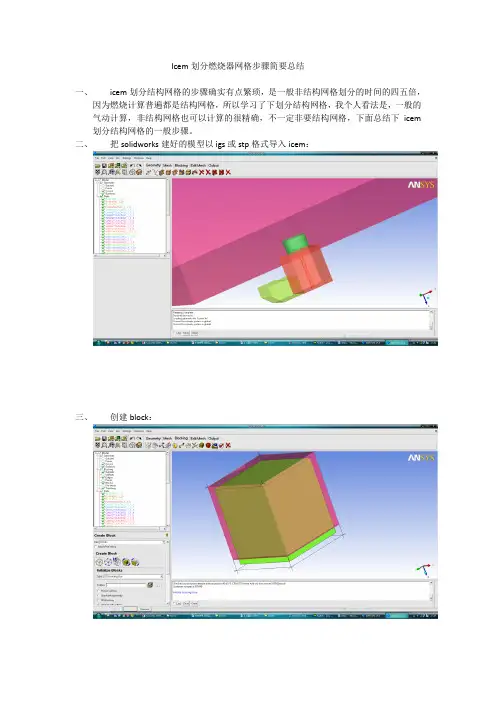

Icem划分燃烧器网格步骤简要总结
一、icem划分结构网格的步骤确实有点繁琐,是一般非结构网格划分的时间的四五倍,
因为燃烧计算普遍都是结构网格,所以学习了下划分结构网格,我个人看法是,一般的气动计算,非结构网格也可以计算的很精确,不一定非要结构网格,下面总结下icem 划分结构网格的一般步骤。
二、把solidworks建好的模型以igs或stp格式导入icem:
三、创建block:
四、划分block并建立block线和几何体线之间的对应关系。
五、给edge定义相应的count数:
六、完成网格划分:
七、输出网格导入fluent:。
网格划分教程本例采用ICEM非结构化网格,非结构化网格具有适应性好,适用于复杂几何体的特点。
划分步骤:(1)单独划分叶轮,蜗壳,进口管,出口管的网格。
(2)合并划分好的网格,并输出Fluent网格文件(.mesh).一叶轮非结构化网格划分1导入几何文件导入保存好的几何文件(stp文件)。
导入几何体时,各选项均选择默认设置。
2显示几何体面,和实体显示点击模型树中Geometry,勾选下面的surface显示几何体面。
点击图中Solid Simple Display可以显示几何体实体。
3几何体拓扑结构处理对几何体进行拓扑结构,能够保存几何体的主要特征,去除不必要的几何特征和曲线。
4创建计算域(body)创建的Body用于Fluent中的计算域设置。
5创建Part创建的Part用于Fluent中的边界设置。
右击模型树中的Part,点击Creat Part。
在图中的Part处输入Part名字,并选择要创建的面。
共需要创建叶轮进口面(yeluninlet),前盖面(qiangai),后盖面(hougai),叶轮出口面(yelunout),和叶轮面(blade)等5个Part。
6设置网格全局尺寸在Max element处输入单元体网格的最大尺寸数值。
7生成网格点击mesh菜单栏下的Compute Mesh。
并选择Compute Mesh菜单栏中的Volume Mesh。
其他保持默认设置,然后单击Compute生成网格。
8查看网格质量点击Edit Mesh菜单栏下的Display Mesh Quality。
然后点击图中的Apply。
可以看出网格质量都在0.3以上,满足求解要求。
大部分求解器接收网格质量>0.1,但是用户应争取>0.2。
9顺滑网格点击图中标记选项,在Up to value中输入要顺滑到的网格质量数值,然后单击Apply。
顺滑网格能够部分提高网格质量。
10保存文件叶轮网格划分结束。
二以同样的步骤划分蜗壳,进口管,出口管处网格。
实例一:以一个简单的圆柱为例
半径=100mm,长度=1000mm
在底面圆建立一个半径为90mm的圆(这个半径根据实际需要给定)
将另一侧圆面,得到相同的圆
建立block
先进行线关联,,再o型剖分
对block进行o型剖分
重复进行线关联,,
再次对block进行o型剖分
设置线段节点距离
使用pre-mesh预览网格
这个方法处理边界的核心思想是使边界层的网格与边界保持相同的形状,不受其他的影响,有利于提高流场的计算精度。
实例二:对于复杂几何的模型
进行block关联,再o型剖分
在这个功能图标下,采用link edge
对画红圈的两条block edge 使用link edge 功能,其他边依次进行
使用Pre-mesh quality后,得到下图
再次o型剖分。
方法/步骤1. 1接上一篇《DesignModeler如何建立房间空气分析模型(3/3)》,打开I CEM网格划分软件,如图所示2. 2选择“File”,选择“import Geometry”,选择“Parasolid”导入方式,如图3. 3打开上一篇已经保存的房价分析模型,如图所示4. 4打开之后,叫你选择单位,这里选择“milimeter”单位,如图所示5. 5 点击“ok”按钮,如图6. 6弹出如图所示对话框(我这里是以前有相同名字的文件划分过网格),点击“yes”按钮,如图7.7然后又弹出一个窗口,问你是否要创建新project,选择“yes”,如图所示8.8模型就已经导入ICEM中了,按住鼠标左键旋转模型,如图所示9.9展开“Model”中的“parts”,如图所示10.10右键单击“parts”,选择“Create Part”,如图所示11.11 出现如图所示对话框12.12在“part”对话框中输入“INLET”,如图所示13.13展开“Geometry”,勾选“surface”,如图所示14.14选择“create part by selection”中“Entities”右边的鼠标箭头,如图15.15 出现如图所示对话框,16.16由于篇幅过大,图片过多。
第二部分《ICEM-CFD如何划分网格》分为五篇文章发出来,分别为:《ICEM-CFD如何划分网格(1/5)》,《ICEM-C FD如何划分网格(2/5)》,《ICEM-CFD如何划分网格(3/5)》,《IC EM-CFD如何划分网格(4/5)》,《ICEM-CFD如何划分网格(5/5)》.方法/步骤1. 1接上一篇《ICEM-CFD如何划分网格(1/5)》,选择空调进风口面,作为“INLET”,准备创建进口边界面,如图所示。
2. 2选中之后按鼠标中间或者“ok”按钮,“parts”栏中已经出现“INLET”了,如图3. 3再在“create part”中输入“OUTLET”,准备创建出口边界面,如图所示4. 4选择“create part by selection”中“Entities”右边的鼠标箭头,如图5. 5选择出风口面,作为“OUTLET”,准备创建出口边界面,如图所示。
一、ICEM网格划分步骤
1、在solidworks、workbeach等建立模型(最好模型另存为.txt格式
)
2、在ICEM中导入计算模型
3、建立一个文件夹,并选单位。
最后点击apply,导入模型。
4、修复公差
默认参数,点击Apply。
5、生成BODY。
首先点击该按钮后,用鼠标左键点击模型,在不同的点上点击模型两次,然后点鼠标的中键。
最后单击Apply。
6、指定inlet、outlet、wall-inner、wall-outer 。
选面的时候一定要选完所对应的线。
7.file-GM-save GM as (保存到自己所见的文件夹里面)
8.mess mess尺寸大小,max element(根据模型大小设置)
9.生成mesh computer mesh。
10.用三菱柱网格细化边界特征,点击Prism 点击WALL 设置
Hight ratio 1.3 numlayer 5(表示增长率1.3 一共五层边界层) 视具体情况而定
11.编辑mesh --平滑mesh--UP TO MESH -0.4
12、检查mesh ,出现下面对话框后点击Yes,删掉多余的不相关的线。
12.file save project as
13.out --select solver--写出文件
最后生成如下文件。
ICEM网格划分步骤
一、ICEM网格划分步骤
1、在solidworks、workbeach等建立模型(最好模型另存为.txt格式
)
2、在ICEM中导入计算模型
3、建立一个文件夹,并选单位。
最后点击apply,导入模型。
6、指定inlet、outlet、wall-inner、wall-outer 。
选面的时候一定要选完所对应的线。
7.file-GM-save GM as (保存到自己所见的文件夹里面)
8.mess mess尺寸大小,max element(根据模型大小设置)
9.生成mesh computer mesh。
10.用三菱柱网格细化边界特征,点击Prism 点击WALL 设置
Hight ratio 1.3 numlayer 5(表示增长率1.3 一共五层边界层) 视具体情况而定11.编辑mesh --平滑mesh--UP TO MESH -0.4
12、检查mesh ,出现下面对话框后点击Yes,删掉多余的不相关的线。
12.file save project as
13.out --select solver--写出文件
最后生成如下文件。
