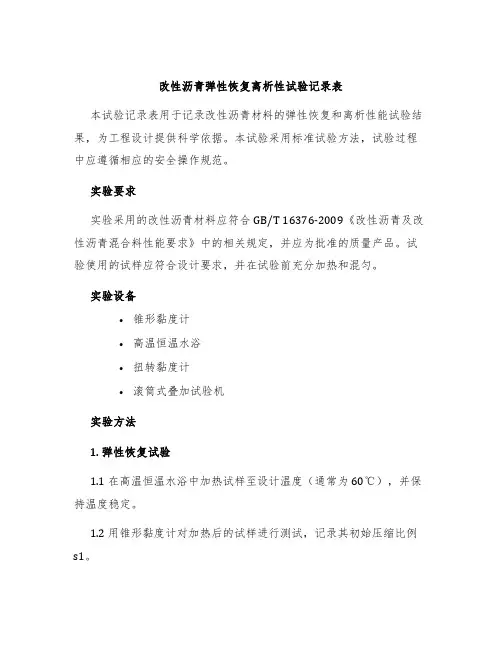

改性沥青离析试验记录表

改性沥青弹性恢复离析性试验记录表本试验记录表用于记录改性沥青材料的弹性恢复和离析性能试验结果，为工程设计提供科学依据。

本试验采用标准试验方法，试验过程中应遵循相应的安全操作规范。

实验要求实验采用的改性沥青材料应符合GB/T 16376-2009《改性沥青及改性沥青混合料性能要求》中的相关规定，并应为批准的质量产品。

试验使用的试样应符合设计要求，并在试验前充分加热和混匀。

实验设备•锥形黏度计•高温恒温水浴•扭转黏度计•滚筒式叠加试验机实验方法1. 弹性恢复试验1.1 在高温恒温水浴中加热试样至设计温度（通常为60℃），并保持温度稳定。

1.2 用锥形黏度计对加热后的试样进行测试，记录其初始压缩比例s1。

1.3 将试样置于扭转黏度计中，将荷载施加到特定值，并保持5 s。

然后卸下荷载，并记录试样恢复后的压缩比例s2。

计算弹性恢复率E= 100% × （1- s2/s1）。

1.4 重复实验3次，取平均值。

2. 离析性试验2.1 在高温恒温水浴中加热试样至施工温度（通常为135℃），并保持温度稳定。

2.2 将试样放入滚筒式叠加试验机中，设置速度和叠加次数。

2.3 完成试验后，取出试样，并将其分成不同级别，记录离析程度。

2.4 重复实验3次，取平均值。

实验记录表试验日期改性沥青批号试样编号设计温度/℃设计负荷/MPa弹性恢复率/E/%等级实验结果分析本试验记录表列出了改性沥青弹性恢复率和离析程度等级测试结果。

通过分析这些数据，可以评估改性沥青材料的性能，并判断其适用于什么类型的道路或其他工程设计中。

一般来说，弹性恢复率高的改性沥青材料适用于高速公路、高等级路面等要求较高的场合。

离析等级低的改性沥青材料适用于低速道路、城市道路等场合。

实验结论通过本次改性沥青弹性恢复率和离析程度等级的试验可以得出以下结论：（这里写出对改性沥青的评价，以及根据实验结果推荐使用的场合等）实验注意事项1.实验过程中需要注意安全操作，注意热源和化学药品的防护。

XXX路SMA-13改性沥青混合料目标配合比设计报告XXXX路SMA-13改性沥青混合料目标配合比设计报告注意事项：1.本报告未加盖检测单位报告专用章、缺页、添页或涂改均无效；无相关人员及签发人签字无效；未经检测单位许可复印无效；2.对检测报告有异议者，请于收到报告之日起十五日内向检测单位提出；3.试验检测按国家标准、行业标准和企业标准执行，无标准的按双方协议执行。

XXXX检测中心设计报告1.0 概述受XXXX委托，XXXX检测中心承担了XXXX路工程上面层SMA-13型沥青混合料的目标配合比设计工作。

本次改性沥青混合料SMA-13的目标配合比设计方法依据《公路沥青路面施工技术规范》（JTG F40—2004）进行设计。

2.0 设计依据上面层SMA-13改性沥青混合料目标配合比设计依据以下标准规范、规程：1、《公路沥青路面施工技术规范》（JTG F40-2004）；2、《公路工程集料试验规程》（JTG E42-2005）；3、《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）；3.0 原材料试验本次试验所用集料、矿粉、沥青均为委托方送样，各原材料规格及产地如下：1、沥青：XXX产SBS改性沥青；2、集料：XXX产玄武岩（碎石1：9.5~13.2mm、碎石2：4.75~9.5mm）3、细集料：XXX产石灰岩（碎石4：0-2.36mm）4、矿粉：XXX矿粉厂；5、木质素纤维：XXX（用量为混合料总质量的0.35%）。

4、抗剥落剂：XXX（用量为沥青质量的0.35%）沥青、矿粉、粗集料、细集料、纤维试验结果如表3.0-1至表3.0-5。

注：（1）因沥青、矿粉相同，故本报告试验结果取自XXX 市XXX 路XX 标 下面层Sup-20设计报告。

4.0矿料级配的选择4.1矿料的级配范围SMA-13混合料矿料级配范围见表4.1-1。

表4.1-1 SMA-13沥青混合料级配范围4.2初选级配确定SMA-13的三组级配1、2、3，4.75mm筛孔通过率分别为24.1%、26.9%、29.7%，各档集料筛分结果及三组级配组成见表 4.2-1。

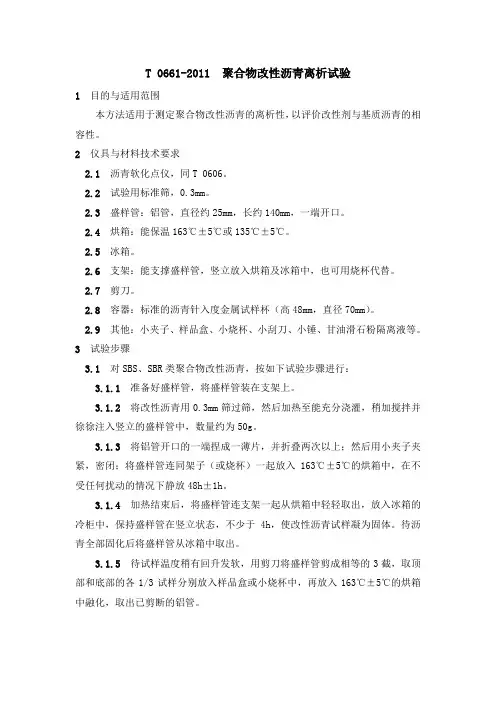

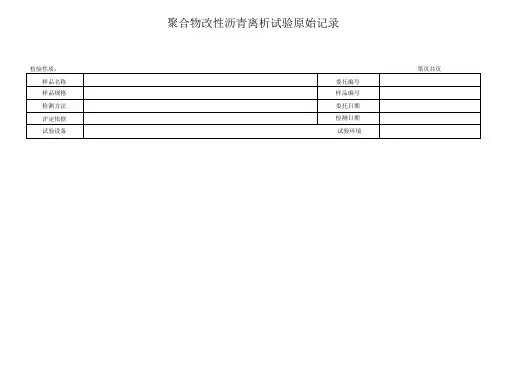

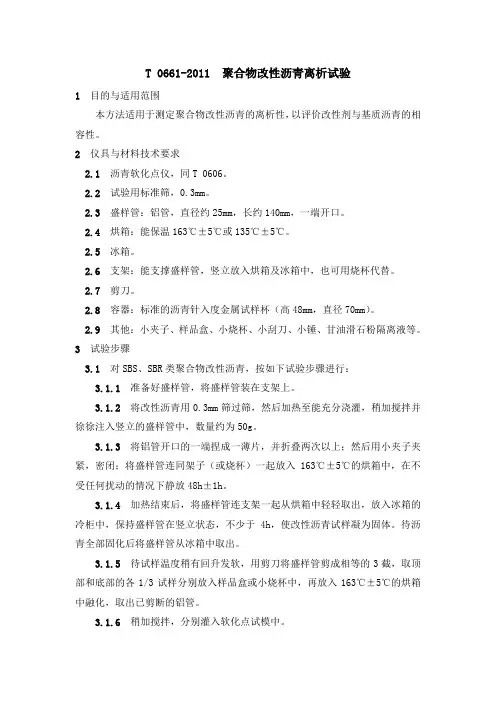

T 0661-2011 聚合物改性沥青离析试验1目的与适用范围本方法适用于测定聚合物改性沥青的离析性，以评价改性剂与基质沥青的相容性。

2仪具与材料技术要求2.1沥青软化点仪，同T 0606。

2.2试验用标准筛，0.3mm。

2.3盛样管：铝管，直径约25mm，长约140mm，一端开口。

2.4烘箱：能保温163℃±5℃或135℃±5℃。

2.5冰箱。

2.6支架：能支撑盛样管，竖立放入烘箱及冰箱中，也可用烧杯代替。

2.7剪刀。

2.8容器：标准的沥青针入度金属试样杯（高48mm，直径70mm）。

2.9其他：小夹子、样品盒、小烧杯、小刮刀、小锤、甘油滑石粉隔离液等。

3试验步骤3.1对SBS、SBR类聚合物改性沥青，按如下试验步骤进行：3.1.1准备好盛样管，将盛样管装在支架上。

3.1.2将改性沥青用0.3mm筛过筛，然后加热至能充分浇灌，稍加搅拌并徐徐注入竖立的盛样管中，数量约为50g。

3.1.3 将铝管开口的一端捏成一薄片，并折叠两次以上；然后用小夹子夹紧，密闭；将盛样管连同架子（或烧杯）一起放入163℃±5℃的烘箱中，在不受任何扰动的情况下静放48h±1h。

3.1.4加热结束后，将盛样管连支架一起从烘箱中轻轻取出，放入冰箱的冷柜中，保持盛样管在竖立状态，不少于4h，使改性沥青试样凝为固体。

待沥青全部固化后将盛样管从冰箱中取出。

3.1.5待试样温度稍有回升发软，用剪刀将盛样管剪成相等的3截，取顶部和底部的各1/3试样分别放入样品盒或小烧杯中，再放入163℃±5℃的烘箱中融化，取出已剪断的铝管。

3.1.6稍加搅拌，分别灌入软化点试模中。

3.1.7对顶部和底部的沥青试样按本规程T 0606同时进行软化点试验，计算其差值。

3.1.8应进行两次平行试验，取平均值。

3.2对PE、EVA类聚合物改性沥青，按如下试验步骤进行：3.2.1 将聚合物拌入沥青中成为混合物，在高温状态下充分浇灌入沥青针入度试样杯中，至杯内标线处（距杯口6.35mm），将杯放入135℃的烘箱中，持续24h±1h，不扰动表面，小心地从烘箱中取出样杯，仔细观察试样，经观察以后，用一小刮刀徐徐地探测试样，查看表面层稠度，检查底部及四周的沉淀物。

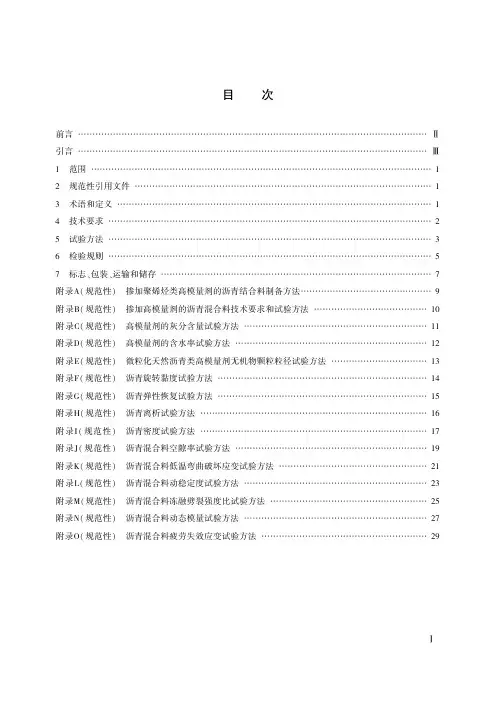

目㊀㊀次前言 (Ⅱ)引言 (Ⅲ)1㊀范围 (1)2㊀规范性引用文件 (1)3㊀术语和定义 (1)4㊀技术要求 (2)5㊀试验方法 (3)6㊀检验规则 (5)7㊀标志㊁包装㊁运输和储存 (7)附录A(规范性)㊀掺加聚烯烃类高模量剂的沥青结合料制备方法 (9)附录B(规范性)㊀掺加高模量剂的沥青混合料技术要求和试验方法 (10)附录C(规范性)㊀高模量剂的灰分含量试验方法 (11)附录D(规范性)㊀高模量剂的含水率试验方法 (12)附录E(规范性)㊀微粒化天然沥青类高模量剂无机物颗粒粒径试验方法 (13)附录F(规范性)㊀沥青旋转黏度试验方法 (14)附录G(规范性)㊀沥青弹性恢复试验方法 (15)附录H(规范性)㊀沥青离析试验方法 (16)附录I(规范性)㊀沥青密度试验方法 (17)附录J(规范性)㊀沥青混合料空隙率试验方法 (19)附录K(规范性)㊀沥青混合料低温弯曲破坏应变试验方法 (21)附录L(规范性)㊀沥青混合料动稳定度试验方法 (23)附录M(规范性)㊀沥青混合料冻融劈裂强度比试验方法 (25)附录N(规范性)㊀沥青混合料动态模量试验方法 (27)附录O(规范性)㊀沥青混合料疲劳失效应变试验方法 (29)Ⅰ沥青混合料改性添加剂第8部分:高模量剂1㊀范围本文件规定了沥青混合料改性添加剂高模量剂的技术要求㊁试验方法㊁检验规则,以及标志㊁包装㊁运输和储存等要求㊂本文件适用于沥青混合料改性添加剂高模量剂的生产㊁检验和使用㊂2㊀规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款㊂其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件㊂GB267㊀石油产品闪点与燃点测定法(开口杯法)GB/T1033.1㊀塑料㊀非泡沫塑料密度的测定㊀第1部分:浸渍法㊁液体比重瓶法和滴定法GB/T1633㊀热塑性塑料维卡软化温度(VST)的测定GB/T3682.1㊀塑料㊀热塑性塑料熔体质量流动速率(MFR)和熔体体积流动速率(MVR)的测定㊀第1部分:标准方法GB/T4507㊀沥青软化点测定法㊀环球法GB/T4508㊀沥青延度测定法GB/T4509㊀沥青针入度测定法GB/T5304㊀石油沥青薄膜烘箱试验法GB/T17037.4㊀塑料㊀热塑性塑料材料注塑试样的制备㊀第4部分:模塑收缩率的测定3㊀术语和定义下列术语和定义适用于本文件㊂3.1高模量剂㊀high modulus additive以高分子聚合物为主要成分,经过一定的工艺制备成均匀颗粒状或粉状的改性材料,按一定比例掺加到沥青混合料中,能够显著提高沥青混合料的模量和耐疲劳性能㊂注:高模量剂按照材料的化学成分,分为聚烯烃类和微粒化天然沥青类㊂3.2微粒化天然沥青㊀micronized natural bituminous天然沥青材料经物理研磨等加工得到的平均粒径小于5μm的粉状改性材料㊂14㊀技术要求4.1㊀高模量剂4.1.1㊀外观产品应色泽均匀,为颗粒状或粉状,且均匀㊁无结块㊂4.1.2㊀聚烯烃类高模量剂聚烯烃类高模量剂性能要求应符合表1的规定㊂表1㊀聚烯烃类高模量剂性能要求项㊀㊀目技术要求熔体质量流动速率(190ħ,21.6N)(g/10min)ȡ1.5灰分含量(%)ɤ30密度(g/cm3)实测单个颗粒质量(g)ɤ0.03收缩率纵向(%)ɤ1.2横向(%)ɤ0维卡软化温度B50法(ħ)ȡ35 4.1.3㊀微粒化天然沥青类高模量剂微粒化天然沥青类高模量剂性能要求应符合表2的规定㊂表2㊀微粒化天然沥青类高模量剂性能要求项㊀㊀目技术要求灰分偏差(%)ɤʃ5含水率(%)ɤ2无机物粒径(μm)D avɤ5 D90ɤ12㊀㊀注1:灰分偏差是实测灰分含量与目标灰分含量的差值㊂㊀㊀注2:D av是指颗粒的平均粒径;D90是指颗粒的90%分位粒径㊂4.2㊀掺加高模量剂的沥青结合料4.2.1㊀掺加聚烯烃类高模量剂的沥青结合料按附录A的方法,在最佳掺量(一般为道路石油沥青质量的5%~9%)条件下聚烯烃类高模量剂与实际工程应用的低标号道路石油沥青掺配后的沥青结合料,其性能要求应符合表3的规定㊂2表3㊀掺加聚烯烃类高模量剂的沥青结合料性能要求项㊀㊀目技术要求软化点增加值(ħ)ȡ10延度(25ħ)(cm)ȡ10表观黏度(135ħ)(Pa㊃s)ɤ3.0㊀㊀注:软化点增加值是石油沥青掺加高模量剂前后的软化点的差值㊂4.2.2㊀掺加微粒化天然沥青类高模量剂的沥青结合料掺加微粒化天然沥青类高模量剂的沥青结合料,即微粒化天然沥青成品,其性能要求应符合表4的规定㊂表4㊀掺加微粒化天然沥青类高模量剂的沥青结合料性能要求项㊀㊀目技术要求ⅠⅡⅢ年极端最低气温及气候分区-37.0ħ~-21.5ħ-21.5ħ~-9.0ħ>-9.0ħ冬寒区冬冷区冬温区1-22-23-21-32-31-42-4针入度(100g,5s,25ħ)(0.1mm)25~4020~3515~25软化点T R&B (ħ)ȡ55ȡ60ȡ65延度(25ħ,5cm /min)(cm)ȡ35ȡ25ȡ15表观黏度(175ħ)(Pa㊃s)ɤ3.0闪点(COC)(ħ)ȡ230弹性恢复(25ħ)(%)ȡ60ȡ55ȡ50离析(软化点差)(ħ)ɤ2.5密度(25ħ)(g /cm 3)实测老化后残留物质量变化(%)ɤʃ0.5针入度比(25ħ)(%)ȡ65延度(25ħ)(cm)ȡ15ȡ10ȡ84.3㊀掺加高模量剂的沥青混合料掺加高模量剂的沥青混合料性能要求应符合附录B 的规定㊂5㊀试验方法5.1㊀高模量剂5.1.1㊀外观通过目测和手感检验㊂35.1.2㊀聚烯烃类高模量剂5.1.2.1㊀熔体质量流动速率按GB/T3682.1中热塑性塑料熔体流动速率的质量测量的方法进行㊂5.1.2.2㊀灰分含量按附录C的方法进行㊂5.1.2.3㊀密度按GB/T1033.1中非泡沫塑料密度的液体比重瓶法进行㊂5.1.2.4㊀单个颗粒质量单个颗粒质量试验按下列步骤进行:a)㊀缩分出两组样品,每组不少于10颗;b)㊀采用感量为0.001g的电子天平,称量每组样品质量,计算每组单个颗粒质量,准确至0.001g;c)㊀取两组单个颗粒质量的算术平均值作为试验结果㊂5.1.2.5㊀收缩率按GB/T17037.4中的热塑性塑料材料注塑试样的制备中模塑收缩率的方法进行㊂5.1.2.6㊀维卡软化温度按GB/T1633中的热塑性塑料维卡软化温度B50测试方法进行㊂5.1.3㊀微粒化天然沥青类高模量剂5.1.3.1㊀灰分偏差按附录C的方法测定样品的灰分含量,计算实测灰分含量与目标灰分的差值作为灰分偏差㊂5.1.3.2㊀含水率按附录D的方法进行㊂5.1.3.3㊀无机物粒径按附录E的方法进行㊂5.2㊀掺加高模量剂的沥青结合料5.2.1㊀针入度按GB/T4509的方法进行㊂5.2.2㊀软化点及软化点增加值掺加高模量剂的沥青结合料的软化点及软化点增加值,按GB/T4507的方法进行㊂5.2.3㊀延度按GB/T4508的方法进行㊂45.2.4㊀表观黏度按附录F的方法进行㊂5.2.5㊀闪点按GB267的方法进行㊂5.2.6㊀弹性恢复按附录G的方法进行㊂5.2.7㊀离析按附录H的方法进行㊂5.2.8㊀密度按附录I的方法进行㊂5.2.9㊀老化后残留物性能老化后残留物性能试验按下列方法进行:a)㊀老化后质量变化按GB/T5304的方法进行;b)㊀残留针入度比按GB/T4509的方法进行;c)㊀残留延度按GB/T4508的方法进行㊂5.3㊀掺加高模量剂的沥青混合料掺加高模量剂的沥青混合料性能指标试验按附录B的方法进行㊂6㊀检验规则6.1㊀检验分类6.1.1㊀检验分型式检验和出厂检验,检验项目应符合表5~表8的规定㊂表5㊀聚烯烃类高模量剂检验项目项㊀㊀目技术要求试验方法型式检验出厂检验外观 4.1.1 5.1.1++熔体质量流动速率 4.1.2 5.1.2.1++灰分含量 4.1.2 5.1.2.2+-密度 4.1.2 5.1.2.3++单个颗粒质量 4.1.2 5.1.2.4+-收缩率 4.1.2 5.1.2.5++维卡软化温度 4.1.2 5.1.2.6++㊀㊀注: + 为必检项目; - 为不检验项目㊂5表6㊀微粒化天然沥青类高模量剂检验项目项㊀㊀目技术要求试验方法型式检验出厂检验外观 4.1.1 5.1.1++灰分偏差 4.1.3 5.1.3.1+-含水率 4.1.3 5.1.3.2+-无机物粒径 4.1.3 5.1.3.3++㊀㊀注: + 为必检项目; - 为不检验项目㊂表7㊀掺加聚烯烃类高模量剂的沥青结合料检验项目项㊀㊀目技术要求试验方法型式检验出厂检验软化点增加值 4.2.1 5.2.2++延度 4.2.1 5.2.3+-表观黏度 4.2.1 5.2.4+-㊀㊀注: + 为必检项目; - 为不检验项目㊂表8㊀掺加微粒化天然沥青类高模量剂的沥青结合料检验项目项㊀㊀目技术要求试验方法型式检验出厂检验针入度 4.2.2 5.2.1++软化点 4.2.2 5.2.2++延度 4.2.2 5.2.3++表观黏度 4.2.2 5.2.4++闪点 4.2.2 5.2.5++弹性恢复 4.2.2 5.2.6++离析 4.2.2 5.2.7++密度 4.2.2 5.2.8+-老化后质量变化 4.2.2 5.2.9++老化后残留针入度比 4.2.2 5.2.9++残留延度 4.2.2 5.2.9++㊀㊀注: + 为必检项目; - 为不检验项目㊂6.2㊀有下列情况之一时,应进行型式检验a)㊀新产品的试制定型检验;b)㊀正式生产后,如工艺或原材料有变化,影响产品性能时;6c)㊀产品停产超过半年恢复生产时;d)㊀正常生产时,每生产500t聚烯烃类高模量剂或10000t微粒化天然沥青成品时;e)㊀出厂检验结果与上次型式检验有较大差异时;f)㊀质量监督机构提出进行型式检验要求时㊂6.3㊀组批和抽样6.3.1㊀组批应根据产量将产品分批次编号,高模量剂每一批号为50t,微粒化天然沥青成品每一批号为1000t;批重量不足的以实际数量为一批㊂6.3.2㊀抽样以批为单位抽样㊂对于聚烯烃类高模量剂,在至少10个包装袋中随机抽取等量样品后,混合㊁搅拌和缩分后得到两份样品,每份不少于2kg;对于微粒化天然沥青成品,从沥青罐车中取两份样品,每份不少于5kg㊂同一批号的产品抽检一次㊂6.4㊀判定规则6.4.1㊀型式检验,若有一项或一项以上检验项目不合格,则进行第二份样品全项检验㊂若所有检验项目检验合格,则判定该批次合格;否则判定该批次不合格㊂6.4.2㊀出厂检验,取1份样品进行检验,若所有项目检验合格,则判定该批次合格;任一项不合格,则判定该批次不合格㊂7㊀标志㊁包装㊁运输和储存7.1㊀标志7.1.1㊀聚烯烃类高模量剂应采用防潮㊁耐破损的附有内膜的纸袋或塑料编织袋包装,每袋的数量可根据添加工艺和运输方式确定㊂包装上应包括以下内容:a)㊀产品名称㊁型号㊁产品执行的标准代号㊁商标;b)㊀生产企业名称㊁地址;c)㊀生产日期㊁批号㊂7.1.2㊀微粒化天然沥青成品应采用沥青专用车热态灌装,应提供材料运输单㊂7.2㊀包装每批产品应配有使用说明书和合格证,合格证上除包括以上内容外,还应包括下列内容:a)㊀生产地;b)㊀生产日期;c)㊀生产批号;d)㊀检验员;e)㊀检验执行的标准;f)㊀检验结果㊂7.3㊀运输7.3.1㊀聚烯烃类高模量剂产品在运输时应采取防潮㊁防雨㊁防晒㊁防污损等措施,应轻装轻卸㊁防止挤7压,包装袋应完好无损㊂7.3.2㊀微粒化天然沥青成品应该采用沥青专用车热态灌装运输到现场㊂7.4㊀储存聚烯烃类高模量剂产品应存放在阴凉干燥处,避免日光长期照射,并远离热源;微粒化天然沥青成品宜在储存罐中储存㊂8附㊀录㊀A(规范性)掺加聚烯烃类高模量剂的沥青结合料制备方法A.1㊀仪器试验仪器应符合下列要求:a)㊀电子天平:感量不大于0.1g;b)㊀烘箱:50ħ~200ħ可调节,温度控制精度为ʃ0.5ħ;c)㊀沥青盛样器皿:圆形金属桶,带盖;d)㊀高速剪切机:0r/min~5000r/min转速可调,可控温;e)㊀其他:玻璃棒㊂A.2㊀材料道路石油沥青:满足技术要求的35号道路石油沥青或工程实际应用的低标号道路石油沥青㊂A.3㊀方法与步骤A.3.1㊀称取500gʃ5g的道路石油沥青置于盛样器皿中,用烘箱加热至170ħʃ10ħ㊂A.3.2㊀称取一定质量高模量剂,分次缓慢加入热沥青中㊂注:高模量剂掺量一般为5%~9%(以基质沥青的质量计),具体掺量根据工程实际情况或供货商推荐值确定㊂A.3.3㊀在加入高模量剂的同时,在4000r/min~5000r/min转速条件下高速剪切不小于30min,致试样均匀㊁无明显颗粒,剪切过程中温度应保持在170ħʃ10ħ㊂A.3.4㊀剪切完成后应立即浇模,进行相关试验㊂9附㊀录㊀B(规范性)掺加高模量剂的沥青混合料技术要求和试验方法B.1㊀掺加高模量剂的沥青混合料性能要求应符合表B.1的规定㊂表B.1㊀掺加高模量剂的沥青混合料性能要求项㊀㊀目技术要求空隙率(%)2~4低温弯曲破坏应变(-10ħ,50mm/min)(με)气候分区:1-3,2-3,1-4,2-4ȡ2000气候分区:1-2,2-2,3-2ȡ2300气候分区:1-1,2-1ȡ2600动稳定度(60ħ,0.7MPa)(次/mm)ȡ4000冻融劈裂残留强度比(%)ȡ80动态模量(20ħ,10Hz)(MPa)ȡ13000疲劳失效应变(15ħ,10Hz,@106次)(με)ȡ130 B.2㊀沥青混合料试验用级配掺加高模量剂的沥青混合料按照表B.2的级配进行配合比设计与性能试验㊂表B.2㊀掺加高模量剂的沥青混合料试验用级配级配类型通过下列筛孔(mm)的质量百分率(%)26.5191613.29.5 4.75 2.36 1.180.60.30.150.075HFM-2010090~10076~9268~8654~7735~5920~4115~3111~249~207~145~9 HFM-16 10090~10079~9363~8037~5823~4517~3413~2611~208~145~10 B.3㊀试验方法B.3.1㊀空隙率按附录J的方法进行㊂B.3.2㊀低温弯曲破坏应变按附录K的方法进行㊂B.3.3㊀动稳定度按附录L的方法进行㊂B.3.4㊀冻融劈裂残留强度比按附录M的方法进行㊂B.3.5㊀动态模量按附录N的方法进行㊂B.3.6㊀疲劳失效应变按附录O的方法进行㊂01附㊀录㊀C(规范性)高模量剂的灰分含量试验方法C.1㊀仪器试验仪器应符合下列要求:a)㊀高温炉:封闭式高温炉,可恒温620ħʃ30ħ;b)㊀坩埚:碗形陶瓷坩埚,上部内径约15.5mm,高度约5.5mm,容积为625mLʃ75mL;c)㊀电子天平:感量0.001g;d)㊀烘箱:50ħ~200ħ可调节,温度控制精度为ʃ0.5ħ;e)㊀干燥器:采用透明或棕色的钠钙硅玻璃或硼硅玻璃制造的真空干燥器;f)㊀瓷盘:金属瓷盘㊂C.2㊀试验步骤C.2.1㊀采用四分法缩分1份3.00gʃ0.10g试样,共取2份;将试样放入瓷盘中,在105ħʃ5ħ烘箱中烘干2h以上,在干燥器中冷却;按同样方法将坩埚烘干㊁冷却㊂C.2.2㊀将高温炉预热至620ħʃ30ħ㊂C.2.3㊀将坩埚在天平上称量质量m2,准确至0.001g㊂C.2.4㊀将坩埚在天平上清零,将烘干高模量剂试样放入坩埚上称量质量m0,准确至0.001g㊂C.2.5㊀将坩埚(含高模量剂)置于高温炉中,620ħʃ30ħ加热至质量恒重(指每间隔1h前后两次称量质量差不大于试样总质量的0.1%,本标准以下同),加热不少于2h㊂C.2.6㊀取出坩埚(含高模量剂),放入干燥器中冷却(不少于30min)㊂将坩埚(含高模量剂)放到天平上称量质量m1,准确至0.001g㊂C.3㊀数据处理C.3.1㊀高模量剂灰分含量按公式(C.1)计算,准确至0.1㊂A C=m1-m2m0ˑ100% (C.1)式中:A C 高模量剂灰分含量;m0 试样质量,单位为克(g);m1 坩埚(含高模量剂)质量,单位为克(g);m2 坩埚质量,单位为克(g)㊂C.3.2㊀同一样品测定两次,取算术平均值作为灰分含量试验结果,准确至0.1%㊂当两次测定值的差值大于1.0%时,应重新取样进行试验㊂11附㊀录㊀D(规范性)高模量剂的含水率试验方法D.1㊀仪器试验仪器应符合下列要求:a)㊀烘箱:50ħ~200ħ可调节,温度控制精度为ʃ1ħ;b)㊀电子天平:精度为ʃ0.001g;c)㊀坩埚:碗形陶瓷坩埚,上部内径约15.5mm,高度约5.5mm,容积为625mLʃ75mL;d)㊀干燥器:采用透明或棕色的钠钙硅玻璃或硼硅玻璃制造的真空干燥器㊂D.2㊀方法与步骤D.2.1㊀按四份法取2份10.0gʃ0.1g试样㊂D.2.2㊀将烘箱预热至105ħʃ5ħ㊂D.2.3㊀将坩埚放在天平上称量质量m2,准确至0.001g㊂D.2.4㊀将坩埚放在天平上清零,将试样放入坩埚后称量质量m0,准确至0.001g㊂D.2.5㊀将坩埚(含试样)置于烘箱中,105ħʃ5ħ加热至恒重,不少于2h㊂D.2.6㊀取出坩埚(含干燥试样),放入干燥器中冷却㊂冷却后放到天平上称量坩埚(含干燥试样)质量m1,准确至0.001g㊂D.3㊀数据处理D.3.1㊀含水率按公式(D.1)计算,准确至0.1㊂W C=m0-m1+m2m1-m2ˑ100% (D.1)式中:W C 试样含水率;m0 试样质量,单位为克(g);m1 坩埚(含干燥试样)质量,单位为克(g);m2 坩埚质量,单位为克(g)㊂D.3.2㊀同一样品测定两次,取算术平均值作为试验结果,准确至0.1%㊂当两次测定值的差值大于0.5%时,应重新取样进行试验㊂21附㊀录㊀E(规范性)微粒化天然沥青类高模量剂无机物颗粒粒径试验方法E.1㊀仪器试验仪器应符合下列要求:a)㊀电子天平:感量0.01g;b)㊀烘箱:50ħ~200ħ可调节,温度控制精度为ʃ0.5ħ;c)㊀激光粒度仪:量程为0.1μm~300μm,分度值为0.01μm,配专用软件能自动进行颗粒粒度分布的分析;d)㊀量筒:200mL无塞量筒;e)㊀烧杯:200mL低型烧杯㊂E.2㊀材料分析纯:三氯乙烯㊂E.3㊀试样制备E.3.1㊀称取95g三氯乙烯置于烧杯中㊂E.3.2㊀称取5g的天然沥青试样溶于三氯乙烯中,用玻璃棒充分搅拌得到均匀的分散液㊂E.4㊀方法与步骤E.4.1㊀使用玻璃棒搅拌分散液均匀后,立即用滴管取一定量的分散液,加入激光粒度仪内置容器中直至光学浓度值介于15%~20%㊂E.4.2㊀开启激光粒度仪进行超声震荡,待光学浓度值稳定后;在稳定后的30s~60s内读取多组粒度分布数据㊂E.5㊀数据处理计算各组数据的算术平均值,绘制粒度分布曲线图,并给出D av和D90试验结果㊂31附㊀录㊀F(规范性)沥青旋转黏度试验方法F.1㊀仪器试验仪器应符合下列要求:a)㊀布洛克菲尔德黏度计:具有直接显示黏度㊁扭矩㊁剪切应力㊁剪变率㊁转速和试验温度等项目的功能;b)㊀电热鼓风干燥箱:50ħ~200ħ可调节,温度控制精度为ʃ0.5ħ;c)㊀标准温度计:分度值0.1ħ;d)㊀秒表:精度ʃ0.2s㊂F.2㊀试验步骤F.2.1㊀取代表沥青样品,分装在盛样容器中,在烘箱中加热至软化点以上100ħ左右保温30min~ 60min备用㊂F.2.2㊀仪器在安装时应调至水平,使用前应检查仪器的水准器气泡是否对中㊂开启黏度计温度控制器电源,设定温度控制系统至要求的试验温度㊂此系统的控温准确度应在使用前严格标定㊂F.2.3㊀根据预估沥青黏度,选择适宜的转子㊂F.2.4㊀取出沥青盛样容器,适当搅拌,按转子型号所要求的体积向黏度计的盛样筒中添加沥青试样,根据试样的密度换算成质量㊂加入沥青试样后的液面应符合不同型号转子的规定要求,试样体积应与系统标定时的标准体积一致㊂F.2.5㊀将转子与盛样筒一起置于已控温至试验温度的烘箱中保温,维持1.5h㊂若试验温度较低时,可将盛样筒试样适当放冷至稍低于试验温度后再放入烘箱中保温㊂F.2.6㊀取出转子和盛样筒安装在黏度计上,降低黏度计,使转子插进盛样筒的沥青液面中,至规定的高度㊂F.2.7㊀使沥青试样在恒温容器中保温,达到试验所需的平衡温度(不少于15min)㊂F.2.8㊀按仪器说明书的要求选择转子速率㊂例如在135ħ测定时,对RV㊁HA㊁HB型黏度计可采用20r/min,对LV型黏度计可采用12r/min,在60ħ测定可选用0.5r/min等㊂开动旋转黏度计,观察读数,扭矩读数应在10%~98%范围内㊂在整个测量黏度过程中,不能改变设定的转速,改变剪变率㊂仪器在测定前是否需要归零,可按操作说明书规定进行㊂F.2.9㊀观测黏度变化,当小数点后面2位读数稳定后,在每个试验温度下,每隔60s读数一次,连续读数3次,以3次读数的平均值作为测定值㊂F.2.10㊀对每个要求的试验温度,重复以上过程进行试验㊂试验温度宜从低到高进行,盛样筒和转子的恒温时间应不小于1.5h㊂F.2.11㊀如果在试验温度下的扭矩读数不在10%~98%的范围内,应更换转子或降低转子转速后重新试验㊂F.3㊀数据整理平行测定两次,取算术平均值作为试验结果,准确至0.1Pa㊃s㊂当两次测定值的差值大于平均值的3.5%时,应重新取样进行试验㊂41附㊀录㊀G(规范性)沥青弹性恢复试验方法G.1㊀仪器试验仪器应符合下列要求:a)㊀试模:采用延度试验所用标准试模㊂b)㊀水槽:能保持规定的试验温度,变化不超过0.1ħ㊂水槽的容积不小于10L,高度应满足试件浸没深度不小于10cm,离水槽底部不少于5cm的要求㊂c)㊀延度试验机:标准沥青低温延度试验机㊂d)㊀温度计:测温范围0ħ~50ħ,分度值0.1ħ㊂G.2㊀试验步骤G.2.1㊀标准试验温度为25ħ,拉伸速率为5cm/minʃ0.25cm/min㊂G.2.2㊀取代表沥青样品㊁制模,最后将试样在25ħ水槽中保温1.5h㊂G.2.3㊀将试样安装在滑板上,按延度试验方法以规定的5cm/min的速率拉伸试样达10cmʃ0.25cm 时停止拉伸㊂G.2.4㊀拉伸一停止就立即用剪刀在中间将沥青试样剪断,保持试样在水中1h,并保持水温不变㊂注意在停止拉伸后至剪断试样之间不应有时间间歇,以免使拉伸应力松弛㊂G.2.5㊀取下两个半截的回缩的沥青试样轻轻捋直,但不应施加拉力,移动滑板使沥青试样的尖端刚好接触,测量试件的残留长度㊂G.3㊀数据处理G.3.1㊀按公式(G.1)计算弹性恢复率,准确至0.1%㊂D=L-X Lˑ100% (G.1)式中:D 试样的弹性恢复;L 试样拉伸至10cm或断裂时的长度,单位为厘米(cm);X 试样两端对接后的残留长度,单位为厘米(cm)㊂G.3.2㊀平行测定三次,取算术平均值作为试验结果㊂若三次测定值的最大值和最小值之差不在其平均值的5%以内,但其中两个较高值之差在平均值的5%以内,则弃去最低测定值,取两个较高值的平均值作为试验结果㊂G.3.3㊀当三次测定值的差值大于平均值的4%时,应重新取样进行试验㊂51附㊀录㊀H(规范性)沥青离析试验方法H.1㊀仪器试验仪器应符合下列要求:a)㊀沥青软化点仪:标准沥青软化点仪;b)㊀盛样管:铝管,直径约25mm,长约140mm,一端开口;c)㊀电热鼓风干燥箱:50ħ~200ħ可调节,温度控制精度为ʃ0.5ħ;d)㊀恒温冰箱:能保持温度为-10ħ以下,当缺乏专用的恒温冰箱时,可采用家用电冰箱的冷冻室代替,控温准确度为ʃ2ħ;e)㊀支架:能支撑盛样管,竖立放入烘箱及冰箱中,也可用烧杯代替;f)㊀容器:标准的沥青针入度金属试样杯(高48mm,直径70mm)㊂H.2㊀试验步骤H.2.1㊀准备好盛样管,将盛样管装在支架上㊂H.2.2㊀取代表样品,加热至能充分浇灌,稍加搅拌并徐徐注入竖立的盛样管中,质量为50gʃ5g㊂H.2.3㊀待盛样管中的沥青冷却至室温后,将铝管的开口端用铝箔封闭㊂然后将盛样管连同架子一起放入163ħʃ5ħ的烘箱中静置48hʃ1h㊂H.2.4㊀加热结束后,将盛样管连支架一起从烘箱中轻轻取出,放入冰箱的冷柜中,保持盛样管在竖立状态,不少于2h,使改性沥青试样凝为固体㊂待沥青全部固化后将盛样管从冰箱中取出㊂H.2.5㊀待试样温度稍有回升发软,用小刀将盛样管中试样等分为三段,取顶部和底部的各三分之一试样分别放入样品盒或小烧杯中,再放入163ħʃ5ħ的烘箱中融化,取出已剪断的铝管㊂H.2.6㊀稍加搅拌,分别灌入软化点试模中㊂H.2.7㊀对顶部和底部的沥青试样按GB/T4507同时测定软化点值㊂H.3㊀数据处理按公式(H.1)计算软化点差值作为试验结果,准确至0.1ħ㊂ΔSP=SP t-SP b (H.1)式中:ΔSP 软化点差值,单位为摄氏度(ħ);SP t 上段沥青的软化点,单位为摄氏度(ħ);SP b 下段沥青的软化点,单位为摄氏度(ħ)㊂61附㊀录㊀I(规范性)沥青密度试验方法I.1㊀仪器试验仪器应符合下列要求:a)㊀比重瓶:玻璃制,瓶塞下部与瓶口须经仔细研磨㊂瓶塞中间有一个垂直孔,其下部为凹形,以便由孔中排除空气㊂比重瓶的容积为20mL~30mL,质量不超过40g㊂b)㊀恒温水槽:控温的准确度为ʃ0.1ħ㊂c)㊀天平:最大称量200g,精度为ʃ0.001g㊂d)㊀温度计:测温范围0ħ~50ħ,分度值为0.1ħ㊂e)㊀烧杯:600mL~800mL㊂f)㊀干燥器:采用透明或棕色的钠钙硅玻璃或硼硅玻璃制造的真空干燥器㊂g)㊀洗液:玻璃仪器清洗液,三氯乙烯(分析纯)等㊂h)㊀试验用水:经1次~2次蒸馏得到的蒸馏水㊂I.2㊀准备工作I.2.1㊀用洗液㊁水㊁蒸馏水先后仔细洗涤比重瓶,然后烘干称其质量(m1),准确至0.001g㊂I.2.2㊀将盛有冷却蒸馏水的烧杯浸入恒温水槽中保温,在烧杯中插入温度计,水的深度应超过比重瓶顶部40mm以上㊂I.2.3㊀使恒温水槽及烧杯中的蒸馏水达到15ħʃ0.1ħ㊂I.3㊀确定比重瓶水值I.3.1㊀将比重瓶及瓶塞放入恒温水槽中的烧杯里,烧杯底浸没水中的深度应不少于100mm,烧杯口露出水面,并用夹具将其固牢㊂I.3.2㊀待烧杯中水温再次达至15ħ后并保温30min后,将瓶塞塞入瓶口,使多余的水由瓶塞上的毛细孔中挤出㊂I.3.3㊀将烧杯从水槽中取出,再从烧杯中取出比重瓶,立即用干净软布将瓶塞顶部擦拭一次,再迅速擦干比重瓶外面的水分,称其质量(m2),准确至1mg㊂瓶塞顶部只能擦拭一次,即使由于膨胀瓶塞上有小水滴也不能再擦拭㊂I.3.4㊀以盛满水的比重瓶合计质量减去干燥比重瓶的质量作为比重瓶的水值㊂I.4㊀试验步骤I.4.1㊀取代表沥青样品,沥青的加热温度宜不高于估计软化点以上100ħ,将沥青小心注入比重瓶中,约至2/3高度㊂勿使试样黏附瓶口或上方瓶壁,并防止混入气泡㊂将盛有试样的比重瓶立即移入温度在高于试样估计软化点100ħ~110ħ的烘箱内,保持20min~30min㊂I.4.2㊀取出盛有试样的比重瓶,移入干燥器中,在室温下冷却不少于1h,连同瓶塞称其质量(m3),准确至3位小数㊂I.4.3㊀将盛有蒸馏水的烧杯放入已达15ħ的恒温水槽中,然后将盛有试样的比重瓶放入烧杯中(瓶塞也放进烧杯中),等烧杯中的水温达到15ħ后保温30min,使比重瓶中气泡上升到水面,待确认比重瓶已经恒温且无气泡后,再将比重瓶的瓶塞塞紧,使多余的水从塞孔中溢出,此时应避免带入气泡㊂71I.5.1㊀按公式(I.1)计算沥青试样的密度,准确至0.001g /cm 3㊂ρb =m 3-m 1(m 2-m 1)-(m 4-m 3)ˑρw (I.1)式中:ρb 试样在试验温度下的密度,单位为克每立方厘米(g /cm 3);m 1 比重瓶质量,单位为克(g);m 2 比重瓶与盛满水时的合计质量,单位为克(g);ρw 15ħ水的密度,为0.9991,单位为克每立方厘米(g /cm 3);m 3 比重瓶与沥青试样合计质量,单位为克(g);m 4 比重瓶与试样和水合计质量,单位为克(g)㊂I.5.2㊀平行测定两次,取算术平均值作为试验结果㊂I.5.3㊀当两次测定值的差值大于0.003g /cm 3时,应重新取样进行试验㊂81I.4.4㊀取出比重瓶,按前述方法迅速揩干瓶外水分后称其质量(m 4),准确至3位小数㊂I.5㊀数据处理。
