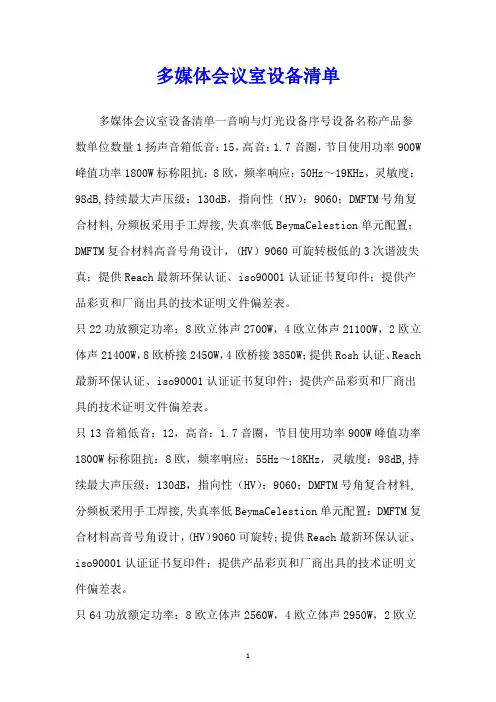

多媒体会议室设备清单

多媒体会议室设备清单

The Standardization Office was revised on the afternoon of December 13, 2020 多媒体会议室设备清单

一 音响与灯光设备

序号 设备名称 产品参数 单位 数量

1 扬声音箱 低音：15″，高音：″音圈，节目使用功率900W 峰值功率1800W 标称阻抗：8欧，频率响应：50Hz～19KHz，灵敏度：98dB,持续最大声压级：130dB，指向性（H°×V°）：90°×60°；DMFTM号角复合材料,分频板采用手工焊接,失真率低Beyma & Celestion 单元配置；DMFTM复合材料高音号角设计，(H°×V°）90°×60°可旋转极低的3次谐波失真；提供Reach最新环保认证、iso90001认证证书复印件；提供产品彩页和厂商出具的技术证明文件偏差表。 只 2

2 功放 额定功率：8欧立体声2×700W，4欧立体声2×1100W，2欧立体声2×1400W，8欧桥接2450W，4欧桥接3850W；提供Rosh认证、Reach最新环保认证、iso90001认证证书复印件；提供产品彩页和厂商出具的技术证明文件偏差表。 只 1

3 音箱 低音：12″，高音：″音圈，节目使用功率900W 峰值功率1800W标称阻抗：8欧，频率响应：55Hz～18KHz，灵敏度：98dB,持续最大声压级：130dB，指向性（H°×V°）：90°×60°；DMFTM号角复合材料,分频板采用手工焊接,失真率低Beyma & Celestion 单元配置；DMFTM复合材料高音号角设计，(H°×V°）90°×60°可旋转；提供Reach最新环保认证、iso90001认证证书复印件；提供产品彩页和厂商出具的技术证明文件偏差表。 只 6

4 功放 额定功率：8欧立体声2×560W，4欧立体声2×950W，2欧立体声2×1100W，8欧桥接1960W，4欧桥接2956W，提供Rosh认证、Reach最新环保认证、iso90001认证证书复印件；提供产品彩页和厂商出具的技术证明文件偏差表。 只 3

5 调音台 左右信道/主信道输出；4个可声像控制编组；6个辅助发送信道，其中每个信道配备推子前/后切换开关； > 2个立体声信道，每个信道备有话筒与双立体声行输入；7x4 矩阵；特有的双功能即主扩声与/或监控听调音；单通道能被用于左右叠加、或调音师喇叭监听通道；可通过通道直接输出进行录音；具有电平微调与共享输入的矩阵外接输入；立体声输入通道可以独立地分配给左右通道；立体声通道的话筒输入可以用交换跳线接到矩阵；4段EQ、2段扫变；100Hz 高个 1 通滤波器；独立的幻象供电与相位转换开关；专用主输出及立体声监听电平表；内部跳线帽，可选 EQ 前/后辅助输出、直接输出与其它选项所有推子均带有静音、电平表和 AFL；内部联络信号通道可供选择；1kHz 正弦/粉红噪声发生器；录音机可接入到左右信道和监听信道；耳筒插座及本地监听输出；+26dBu 余量的电子平衡式 XLR 输出电路；74dB 前置放大器可接受高至 +34dBu 的话筒或线路输入电平 ；超低噪声的前级混合放大器设计；内置电源及带有MPS12后备电源插口（16到32通道型号）可使用 RPS11 电源进行外置供电，另外还提供 RPS11 备用电源插座（40 信道型号）；100mm 防尘推子；螺丝母紧固电位器式的电路板分离安装工艺；备有供添加副调音台用的 Sys-Link V2 调音台输入链路；4 针 XLR 灯座发光二极管照明灯。

6

音频

处理器 Ashly Protea System II 数字分频/系统处理器在非常简单的前面板的用户接口上配有3个输入和6个输出，它为精确设置分频点、系统声音控制和出众的音质提供了所有需要的音频处理工具。每个输入都可控制增益、延时和6个滤波器（若选择为参数均衡器，每个滤波器都可作为下限或上限频率滤波器）。每个输出都可设定分频频率且可分配到任意一个输出或几个输入的组合。此外，还可对4个滤波器编程（若选择为参数均衡器，每个滤波器都可作为下限或上限频率滤波器），控制延时以调整时间延迟、调节输出增益、反转极性以及对压缩器/限幅器进行控制以保护扬声器。所有这些都装在一个机架的空间内，并带有XLR输入和输出连接件。

特 性：3输入 - 6输出特别简单的用户界面；前面板可编程；出众的音质；一个机架的空间；输出可分配到任意输入；分频、均衡器、延时和限幅功能；林克威兹－瑞利滤波器，贝塞尔滤波器和巴特沃斯滤波器；斜率为12 dB/Oct，18 dB/Oct，24 dB/Oct和48dB/Oct；参数均衡滤波器：范围为1/64Oct ~ 4Oct；输入和输出延时；每个输出都有限幅器；单独的输入和输出测量；平衡的输入和输出；XLR音频接口；工厂负载/可编辑预置；4级保护。 个 1

7

抑制器 超高速的自动返馈控制；快捷、安静的调节设置；增加餘量及降低本體噪聲；准确地识别音乐和返馈信号；以 1 Hz 的个

1 分辨率设置滤波点；清晰透明的声音 — 使您的声音更加清晰和未经修改；提供更大的返馈前增益（典型值为提高 6 -

9 dB）；24 bit 的数字解晰度；三种颜色的 LED 滤波器显示；每个通道设有 14 个滤波器；灵活的滤波器控制；自动或人工重新设置活动滤波器；XLR 卡侬插座 和1/4"线路插座的输入/输出连接；双通道输入/输出。

8

无线话筒 双路UHF频率；200个UHF频率通道可选用，宽带发射器可通用于左右两个子宽带，LCD液晶显示；先进的数字音码锁定技术，可有效阻隔工作环境中的杂讯干扰；轻触式按钮控制，易于设定和操作； 接收机可显示发射器的信号状态，自动选择频道（ACT）功能（采用最新红外线自动对频技术）官网可查真实性证明、参数，含无线接收器；调制方式:宽带调频(FM)；频率范围：711MHZ-771MHZ；频率响应: 40HZ-18KHZ(±2db)；综合信噪比:>105db；综合失真；≤%；最大偏移度：±45KHZ具有音量扩展；发射功率：高功率30MW，低功率3MW；接收机供电： 直流12V 400mA输入；发射器供电：3V 电池两节)；装机高度：1U；通道数：两通道；接收灵敏度： 12dBuV(80db S/N)；最大输出电平；+10dbv；有效作用距离：10-100米（视环境变化）；提供资质：ISO9001、ISO14001、OHSAS18001认证证书复印件。 个 1

9 会议话筒 麦克风电容音头，结合前置放大电路，具有超心型锐指向特性；专业的射频抗干扰设计，防止手机等无线射频的干扰；参数：类型：电容式；频率响应：60-18KHz；指向特性：单一指向性；最大承受音压：120dB(at 1KHz≤1%；输出阻抗：200Ω±30%；灵敏度：-47dB±3dB(0dB=1V/Pa at

1KHz)；动态范围：111dB；信噪比：66dB；供电：3V/48V幻象电源；材质及表面处理：连线：8M专用电缆，带1个及1个卡侬公头；咪管长度：420mm；提供资质：ISO9001、ISO14001、OHSAS18001认证证书复印件。 个 6

10 话筒底座 标准的平衡卡侬输入与输出，带有静音开关和指示灯。 个 6

11

电源 空气开关输入接口，方便电力的接入和控制，满足感性负载，耐涌浪冲击；30A大电流控制继电器输出，标准EIA接口插座；具备万能插座辅助通道和标准USB接口灯具辅助照明配置;待机、运行、全部旁通、单独通道旁通全功能；采用SMT、AI、ICT全自动生产和测试技术，保证标准化生产和产品的一致性；中小型场馆固定安装、高级迪吧、慢摇音响系统中需要时序电源管理的固定安装。

个

1 12 机柜 放置音箱、功放后端控制设备，外观尺寸：600*600*2000；外观设计高贵典雅,工艺精湛,尺寸精密,极富时代气息,为您的工程增添价值;弧形高密度六角网孔前门及波浪形高密度六角网孔后门,一揽子解决机械保护、通风散热、外部观察机器运行状态三方面的使用问题; 通风率达到了%；前后为圆形通风孔的上下框；可同时安装脚轮和支脚；结构坚固,最大静载达800KG(带支脚);可关闭的上部、下部多处走线通道,底部大走线孔尺寸可按需调整; 可选配安装底座,达到固定机柜、底部过线、底部送冷风、防鼠的要求; 可方便地安装机柜集中配电单元; 前门配高级弹力锁;高效坚固的并柜连接; 齐全的可选配件标准 符合ANSI/EIA RS-310-D、IEC297-2、DIN41491;PART1、DIN41494; PART7、 GB/ 92标准;兼容ETSI标准. 提供产品生产厂商原厂证明文件原件；承载 静载承重达800KG(带支脚)；防护等级 IP20主要材料 SPCC优质冷轧钢板制作;厚度:方孔条,安装梁,其它.表面处理 方孔条镀蓝锌;其余:脱脂、磷化、静电喷塑. 配备优质PDU，机壳总长：754MM，本体尺寸：700**；输入电流：3（芯）*4（平方）*3（米），输出孔：14位万用，颜色：黑色，功能：电源指示灯；竖向14个3孔。 个 1

13

无噪音

LED筒灯 灯体带刻度盘，方便操作对光；可以选用专用控制器自动拨码，避免高空作业；灯珠R12G12B12W18防水等级IP67；配备54x3W LEDs: 12R, 12G, 12B,18W;灯珠;LED使用寿命100000小时； •连续的 红绿蓝和白色的颜色转换完全通过散热片对流冷却,;DMX-控制操作 或主副机模式单机操作有三种频闪效果(随机频闪, 按顺序跳动, 频闪效果);8种内置程序可以通过DMX 控台和 已制定程序选择使用;•彩虹效果 可调速;Dip 开关 用来调节 DMX-起始地址•内置顺序;DMX-控制通过每一个标准的DMX 控台.防水等级：IP67 无噪音。 个 25

14

三基色

会议灯 电源：220v/50Hz。色温：3200K，光源：4X55W(飞利浦灯泡）功率：220W，重量：，规格： 基色柔光灯采用了当今流行三基色灯管作为光源，光线柔和，均匀无热辐射。显色性好达到了摄像机摄像要求，并且节能省电.三基色柔光灯适用于中小型演播室、会议室、多功能会议厅等。 个 8

15 电脑灯

控制台 DMX1024/1990标准，1024 DMX控制通道。 2个隔离独立驱动信号输出端口。可抗2000Vrms电气冲击。独立插板结构，容易更换。 可控制32抬16通道电脑灯。 带背光的大屏幕LCD显示运行参数。 16个通道推杆，1个速度控制推杆。 1600个走灯程序步储存容量。48个走灯程序，每程序 个 1 最多100步。每步速度、渐变参数独立设置。可选音乐同步或手动速率控制。可同时运行4个走灯程序、48个场景，并可同时对32台电脑灯进行提灯操作。 15个环境程序，快速调用不同的场景、走灯、手动运行（提灯）组合。 内置高性能绿色开关电源，极低的电源和极宽的电压适应范围，符合全世界各国电源要求。

16 575电脑摇头灯 工作电压：AC220V/50Hz-60Hz 光源：HMI 575W/S通道信号,耗电功率：700W；通道:12通道 图案:7个可旋转图案＋白光 图案自转：图案快速双向旋转，旋转速度可调 棱镜：三棱镜效果，棱镜快速旋转颜色:7种颜色＋白光，具有流水效果，磁敏开关定位，无机械噪音无机械结构，使用寿命长
