2.通风设施构筑标准和验收程序2020

**县**煤矿通风设施构筑标准和验收程序（修订）编制单位：**煤矿通风科编制时间：2020年8月12日目录一、矿井概况 (1)二、制定依据 (1)三、通风设施构筑标准 (2)（一）基本要求 (2)（二）基本标准 (2)（三）永久密闭构筑标准 (3)（四）临时密闭（挡风墙）构筑标准 (4)（五）永久风门构筑标准 (5)（六）临时风门构筑标准 (6)（七）风桥构筑标准 (8)（八）、其它要求 (8)四、通风设施验收程序 (9)**县**煤矿通风构筑物（密闭）施工验收单 (11)**县**煤矿通风构筑物（风门）施工验收单 (12)通风设施构筑标准和验收程序为加强矿井通风设施管理，确保矿井通风系统合理、设施完好、风流稳定，保证通风设施的施工质量和验收流程，同时结合**煤矿井下实际情况，特制定以下通风设施构筑标准及竣工验收程序。

一、矿井概况**县**煤矿处于**省**县城50°方向，平距13km，矿区位于**县北部的赤水源镇倮倘村境内，属赤水源镇管辖。

**煤矿为生产矿井，矿区面积6.478km²，矿区范围由20个拐点圈定，矿区走向长约7.5km，倾斜宽约1.7km，许可开采标高为+2050m～+1400m。

矿井共布置一个水平即+1650m水平，**煤矿矿区至上而下分别为C1、C5a、C5b、C6a、C6c煤层，设计可开采C5b、C6a、C6c三层煤，现开采一盘区内C5b煤层，煤层平均厚度2.75m。

2019年度完成了瓦斯等级鉴定，矿井绝对CH4涌出量为6.0m3/min，相对CH4涌出量为8.64m3/t，本矿鉴定为低瓦斯矿井，设计按照高瓦斯矿井管理。

矿井煤层自燃发火倾向性为Ⅲ类,为不易自燃煤层，煤尘无爆炸性。

根据矿井水文地质类型划分报告，矿井水文地质类型属中等类型。

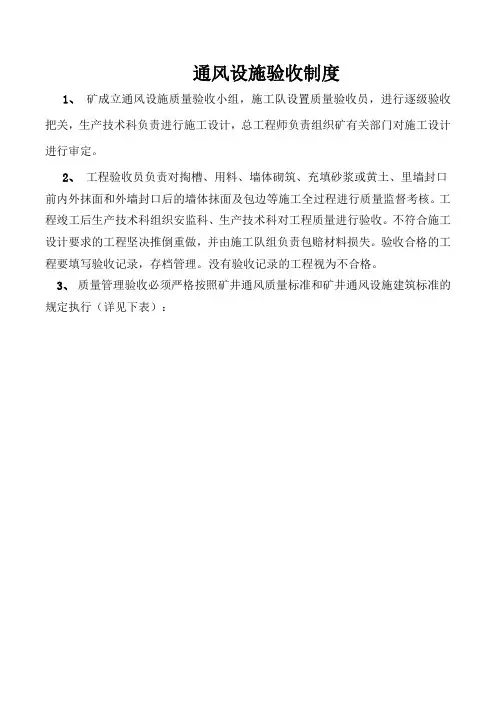

二、制定依据1.《煤矿安全规程》（2016版）2.《**省煤矿瓦斯治理示范矿井建设评估暂行标准》（云能源煤炭[2020]60号）3.《煤矿安全生产标准化管理体系》（“通风”部分）三、通风设施构筑标准（一）基本要求1.构筑通风设施（指永久密闭、风门、风窗和风桥）前，由通风部门编制设计方案及安全措施报矿总工程师审批，并组织贯彻实施。

其设计内容包括设施位置、规格、施工顺序、辅助性设施和装置，并绘制设施位置和周边巷道的局部关系平面示意图、设施的主视图和侧视图。

2.构筑通风设施前，由通风科向施工单位下发设施构筑通知单，通知单的内容必有包含设施构筑时间、构筑标准。

施工单位根据通知单及编制的施工设计及安全技术措施施工。

（二）基本标准1.通风设施墙（桥）体采用不燃性材料构筑，其构筑厚度不小于0.5m，严密不漏风。

当墙（桥）体高于2.5m或宽度超过4m时，其构筑厚度不小于0.8m。

2.密闭、风门、风窗墙体周边按规定掏槽，煤帮掏槽深度不低于0.5m，墙体必须与周边煤岩接实。

墙体要求灰浆饱满，四周有不少于0.1m的裙边，周边及围岩不漏风；墙面平整，无裂缝、重缝和空缝，并进行勾缝或者抹面或者喷浆，抹面的墙面1m2内凸凹深度不大于10mm。

3.设施5m范围内支护完好，无片帮、漏顶、杂物、积水和淤泥。

4.设施统一编号，每道设施有规格统一的施工说明及检查维护记录牌，风门及采空区密闭每周、其他设施每月至少检查1次设施完好及使用情况，有设施检修记录及管理台账。

（三）永久密闭构筑标准永久密闭主要为封闭采空区、封闭井下不再利用的报废巷道、封闭井下不再利用的盲巷等。

1.构筑标准⑴采用砖混材料砌筑。

密闭位置应尽量选择在顶板完好、围岩稳定的地点。

⑵密闭位置距全风压巷道口不大于5m，设有规格统一的瓦斯检查牌板和警标，距巷道口大于2m的设置栅栏；密闭前无瓦斯积聚。

所有导电体在密闭处断开（在用管路采取绝缘措施处理的除外）。

⑶掏槽要求为：两帮不小于0.5m且与实帮紧密接触，顶不小于0.2m，底不小于0.3m，且见实帮实底；墙体使用水泥砂浆抹面粉刷，且不少于两次。

⑷密闭内有水时设有反水池或者反水管，采空区密闭设观测孔、措施孔，且孔口设置阀门或者带有水封结构。

⑸专为封闭采空区的密闭，其构筑厚度不小于0.8m。

在围岩稍差的巷道在紧贴墙体内侧砌筑不低于1m的渣土墙。

2.管理规定：⑴每个密闭墙附近必须设置栅栏、警标，禁止人员入内，并悬挂说明牌。

⑵定期检查密闭墙外的空气温度、瓦斯浓度。

发现封闭不严、有其他异常变化时，必须采取措施及时处理。

⑶井下所有密闭墙都应当编号，并在通风系统图和采掘工程平面图中注明。

（四）临时密闭（挡风墙）构筑标准临时密闭（挡风墙）主要为准备巷道或双巷掘进之间联络巷的隔断风流、封闭停工区内有害气体超过规程规定不能立即处理的、封闭因生产计划调整短期内不能复工的巷道等。

1.构筑标准⑴密闭位置应尽量选择在顶板完好、围岩稳定的地点。

⑵密闭位置距全风压巷道口不大于5m，设有规格统一的瓦斯检查牌板和警标，距巷道口大于2m的设置栅栏；密闭前无瓦斯积聚。

所有导电体在密闭处断开（在用管路采取绝缘措施处理的除外）。

⑶**煤矿因矿山压力较大，采区内受采动影响，砖混墙体短期内即出现开裂损坏现象，因此在采区内的临时密闭（挡风墙）可采用黄土或岩石渣装袋砌筑，使其受压后更加紧密。

砌筑时，每层码放的渣土袋要纵横交叉压边，并采用木锤夯实夯平，产生的缝隙用黄土充填，保持墙面平整无裂缝重缝，其构筑厚度不低于0.8m。

⑷掏槽要求为：两帮不小于0.5m且与实帮紧密接触，顶不小于0.2m，底不小于0.3m，且见实帮实底；墙体使用水泥砂浆抹面粉刷，且不少于两次。

采用渣土装袋砌筑的墙体，可采用黄土泥浆进行抹面粉刷，并经常检查并安排专人进行涂刷，防止干裂。

⑸密闭内有水时设有反水池或者反水管，采空区密闭设观测孔、措施孔，且孔口设置阀门或者带有水封结构。

2.管理规定：⑴每个密闭墙附近必须设置栅栏、警标，禁止人员入内，并悬挂说明牌。

⑵定期检查密闭墙外的空气温度、瓦斯浓度。

发现封闭不严、有其他异常变化时，必须采取措施及时处理。

⑶井下所有密闭墙都应当编号，并在通风系统图和采掘工程平面图中注明。

（五）永久风门构筑标准永久风门主要砌筑地点分别为回风井口人行道、进回风井筒之间的联络巷、主要大巷进回风之间的联络巷，砌筑的永久风门。

1.构筑标准⑴永久风门的建筑要严格按照质量标准化要求施工：墙体采用砖混材料砌筑，墙体顶部厚度不小于500mm、下部厚度不低于800mm。

墙体平整（1m 内凸凹不大于10mm），无裂缝、重缝和空缝。

⑵墙体周边要掏槽（岩巷锚喷、砌碹巷道除外）且嵌入巷道周边的深度不得小于200mm,要见硬帮硬顶，要与煤岩接实，四周要有不小于100mm 的裙边。

⑶砌筑风门墙时要吊线，竖缝要错开，横缝要水平，排列必须整齐；砂浆要饱满，灰缝要均匀一致；干砖要溱湿；墙心必须逐层用砂浆填实。

⑷永久风门砌筑巷道内若有电缆、管子铺设的必须留有电缆、管子孔，并采用软质材料封堵孔口，防止漏风。

⑸风门的大小要根据使用地点情况，由通风科决定。

井下多使用铁质风门，采用标准角铁和3mm铁板焊制。

采用木质风门时，风门框、风窗框上部必须设置过木（采用10公分厚的方木制作），风门板材要错口接缝，厚度不小于50mm。

⑹有风量调节功能的风门为调节风门，在风门上方设置调节风窗，并能实现风量调节，风窗的大小由通风科根据所需风量大小设计。

⑺每组风门不少于2道（含主要进、回风巷之间的联络巷设的反向风门），其间距不小于5m（通车风门间距不小于1列（辆）车长度）。

2.管理规定：⑴有车辆通过的风门变形设有发出声光信号的装置，且声光信号在风门两侧都能接收。

风门按照要求按照语音报警和风门开关传感器。

⑵风门能自动关闭并连锁，使2道风门不能同时打开；门框包边沿口有衬垫，四周接触严密，门扇平整不漏风；调节风窗有可调控装置，调节可靠。

⑶风门、风窗水沟处设有反水池或者挡风帘，轨道巷通车风门设有底槛，电缆、管路孔堵严，风筒穿过风门（风窗）墙体时，在墙上安装与胶质风筒直径匹配的硬质风筒。

⑷有车辆通过的风门下要设底砍，过车的门坎要留有轮毂与轨道穿过的槽缝，通车巷道门坎下部要设挡风帘。

（六）临时风门构筑标准临时风门主要在采区内各联络巷之间砌筑，使用时间短的临时风门，便于人员通行。

1.构筑标准⑴在巷道围岩稳定、顶底板条件较好的地点砌筑临时风门时，按照永久风门的相同材料和标准砌筑。

⑵在压力较大的地点，风门墙体可采用黄土或岩石渣装袋砌筑，使其受压后更加紧密。

砌筑时，每层码放的渣土袋要纵横交叉压边，并采用木锤夯实夯平，产生的缝隙用黄土充填，保持墙面平整无裂缝重缝，墙体顶部厚度不小于700mm、下部厚度不低于1000mm，采用黄土泥浆进行抹面粉刷，并经常检查并安排专人进行涂刷，防止干裂。

⑶墙体周边要掏槽（岩巷锚喷、砌碹巷道除外）且嵌入巷道周边的深度不得小于200mm,要见硬帮硬顶，要与煤岩接实，四周要有不小于100mm 的裙边。

⑷风门砌筑巷道内若有电缆、管子铺设的必须留有电缆、管子孔，并采用软质材料封堵孔口，防止漏风。

⑸风门的大小要根据使用地点情况，由通风科决定。

井下多使用铁质风门，采用标准角铁和3mm铁板焊制。

采用木质风门时，风门框、风窗框上部必须设置过木（采用10公分厚的方木制作），风门板材要错口接缝，厚度不小于50mm。

⑹有风量调节功能的风门为调节风门，在风门上方设置调节风窗，并能实现风量调节，风窗的大小由通风科根据所需风量大小设计。

⑺每组风门不少于2道（含主要进、回风巷之间的联络巷设的反向风门），其间距不小于5m（通车风门间距不小于1列（辆）车长度）。

2.管理规定：⑴有车辆通过的风门变形设有发出声光信号的装置，且声光信号在风门两侧都能接收。

⑵风门能自动关闭并连锁，使2道风门不能同时打开；门框包边沿口有衬垫，四周接触严密，门扇平整不漏风；调节风窗有可调控装置，调节可靠。

⑶风门、风窗水沟处设有反水池或者挡风帘。

风筒穿过风门（风窗）墙体时，在墙上安装与胶质风筒直径匹配的硬质风筒。

（七）风桥构筑标准**煤矿因矿山压力较大，交叉通风地点优先考虑设置绕道式立体风桥，一盘区下山左翼两翼实现分区通风，目前井下无风桥构筑计划。

在今后若需构筑风桥时，按照以下构筑要求施工。

1.风桥两端接口严密，四周为实帮、实底，用混凝土浇灌填实。

桥面规整不漏风。

2.风桥通风断面不小于原巷道断面的4/5，呈流线型，坡度小于30°。

风桥上、下不安设风门、调节风窗等通风设施。

（八）、其它要求1．进、回风井之间和主要进、回风巷之间的每条联络巷中，必须砌筑永久性风墙；需要使用的联络巷，必须安设2道联锁的正向风门和2道反向风门。

2．控制风流的风门、风桥、风墙、风窗等设施必须可靠。

不应在倾斜运输巷中设置风门；如果必须设置风门，应当安设自动风门或者设专人管理，并有防止矿车或者风门碰撞人员以及矿车碰坏风门的安全措施。
