第 9 页 AutoCAD-设置图层、线型、线宽及颜色.ppt
1、设置图层、线型、线宽及颜色AutoCAD图层是透亮的电子图纸，用户把各种类型的图形元素画在上面，AutoCAD将它们叠加在一起显示出来，如图2-1所示。在图层A上画了挡板，图层B上画了支架，图层C上画了螺钉，最终显示结果是各层内容叠加后的效果。图2-1图层本章主要介绍图层、线型、线宽和颜色的设置及图层状态的掌握。2.1创建图层及设置颜色、线宽和线型2.2掌握图层状态2.3有效地使用图层2.4转变对象的颜色、线型及线宽2.5管理图层2.6修改非连续线型外观2.7综合练习习题本章大纲2.1创建图层及设置颜色、线型和线宽用AutoCAD绘图时，图形元素处于某个
2、图层上，缺省状况下，当前层是0层，若没有切换至其他图层，则所画图形都在0层上。每个图层都有与其相关联的颜色、线型、线宽等属性信息，用户可以对这些信息进行设定或修改。当在某一层上作图时，生成的图形元素的颜色、线型、线宽就与当前层的设置完全相同〔缺省状况〕。对象的颜色将有助于区分图样中的相像实体，而线型、线宽等特性可轻易地表示出不同类型的图形元素。图层是用户管理图样的强有力工具。绘图时应考虑将图样划分为哪些图层以及按什么样的标准进行划分。假如图层的划分较合理且采纳了良好的命名，则会使图形信息更清楚、更有序，为以后修改、观看及打印图样带来很大便利。例如，对于机
3、械图，常依据图形元素的性质划分图层，因此一般创建以下列图层。轮廓线层。中心线层。虚线层。剖面线层。尺寸标注层。文 第 10 页 字说明层。【练习2-1】下面的练习说明了如何创建及设置图层。1.创建图层。〔1〕单击【图层】工具栏上的按钮，打开【图层特性管理器】对话框，再单击按钮，在列表框中显示知名为“图层1”的图层。〔2〕为便于区分不同图层，用户应取一个能表征图层上图元特性的新名字来取代该缺省名。直接输入“轮廓线层”，列表框中“图层1”由“轮廓线层”代替，再创建其他图层，结果如图2-2所示。图2-2创建图层请读者留意，图层“0”前有绿色标记“”，表示该图层是当前层，其他图

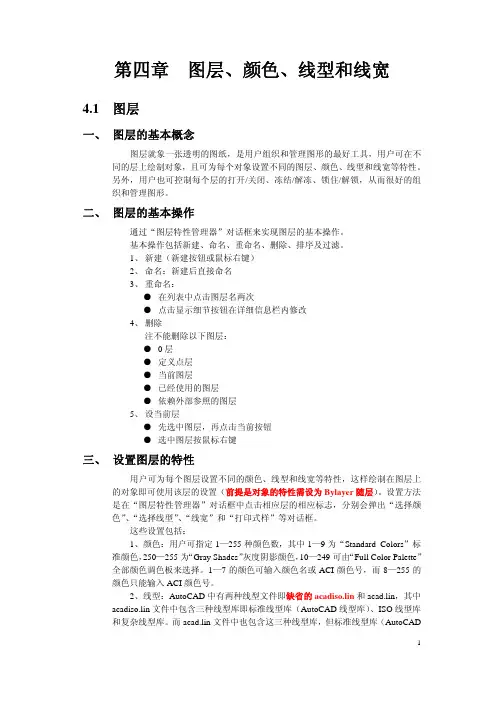

1第四章 图层、颜色、线型和线宽
4.1 图层
一、 图层的基本概念
图层就象一张透明的图纸，是用户组织和管理图形的最好工具，用户可在不
同的层上绘制对象，且可为每个对象设置不同的图层、颜色、线型和线宽等特性。
另外，用户也可控制每个层的打开/关闭、冻结/解冻、锁住/解锁，从而很好的组
织和管理图形。
二、 图层的基本操作
通过“图层特性管理器”对话框来实现图层的基本操作。
基本操作包括新建、命名、重命名、删除、排序及过滤。
1、 新建（新建按钮或鼠标右键）
2、 命名：新建后直接命名
3、 重命名：
● 在列表中点击图层名两次
● 点击显示细节按钮在详细信息栏内修改
4、 删除
注不能删除以下图层：
● 0层
● 定义点层
● 当前图层
● 已经使用的图层
● 依赖外部参照的图层
5、 设当前层
● 先选中图层，再点击当前按钮
● 选中图层按鼠标右键
三、 设置图层的特性
用户可为每个图层设置不同的颜色、线型和线宽等特性，这样绘制在图层上
的对象即可使用该层的设置（前提是对象的特性需设为Bylayer随层）。设置方法
是在“图层特性管理器”对话框中点击相应层的相应标志，分别会弹出“选择颜
色”、“选择线型”、“线宽”和“打印式样”等对话框。
这些设置包括：
1、颜色：用户可指定1—255种颜色数，其中1—9为“Standard Colors”标
准颜色，250—255为“Gray Shades”灰度阴影颜色，10—249可由“Full Color Palette”
全部颜色调色板来选择。1—7的颜色可输入颜色名或ACI颜色号，而8—255的
颜色只能输入ACI颜色号。
2、线型：AutoCAD中有两种线型文件即缺省的acadiso.lin和acad.lin，其中
acadiso.lin文件中包含三种线型库即标准线型库（AutoCAD线型库）、ISO线型库
和复杂线型库。而acad.lin文件中也包含这三种线型库，但标准线型库（AutoCAD线型库）和复杂线型库的单位却是英寸。
喻骁教案——图层管理及线型、颜色设置
第 1 页 共 4 页 三、图层管理及线型、颜色设置
图层是AutoCAD 中一个极为重要的图形组织工具。图层类似于用叠加的方法来存放一幅图形的各种类似的信息，可以把图层想象成透明的纸，在不同的透明纸上画出一幅图形的各个不同部分，重叠起来就是一幅完整的图形。因而，图形的各个部分可以分别修改而不影响其他部分。例如，我们可以把门、窗、墙体、尺寸标注分别放在不同的层里，以便可以分别显示和绘制他们。每一层可以有一个自己的名字，并且可与被打开或关闭，关闭后，该层上的图案就不会显示出来。正在作图的层称为当前层，就如同你正在其上作图的那一张“透明纸”被称为当前“纸”一样；但当前层只能有一个，它的层名会显示在屏幕的状态条上。当前层对图形编辑命令没有影响，只要其图层是打开的，都可对其上的图形进行编辑，编辑后的图形仍在原层上；但当前层对绘图命令有影响，所有绘图命令产生的图形均画在当前层上。因此，在绘图过程中，需要经常变换当前层。
层可以赋以线型和颜色，每层只能确定一种，但它可以改变。每一层上的图形都将以所确定的颜色和线型画出。当然，可以随时改变图形的颜色和线型，使之与先画的同层线型、颜色不一样，也就是说，同一层上可以有很多颜色和线型，但一次赋予层的颜色和线型只能有一种。
层还可以冻结或解冻。冻结后系统对该层上的图形不再进行处理，图形也不显示，如同没有该层一样。而层的关闭仅仅是不显示，在执行一些需要【REGEN】重新生成图形的命令时，AutoCAD仍然要对关闭的层进行处理。
选择【图层】工具栏/按钮；或者点击【格式】菜单/【图层】，执行LAYER命令；屏幕弹出“图层特性管理器”对话框，如图所示，我们可以在此对话框中进行图层的创建、基本操作和管理。
1．创建和删除图层
在“图层特性管理器”对话框中，用户可以通过对话框上的一系列按钮对图层进行基本操作。
（1）新建图层。单击按钮，列表中将显示新创建的图层。第一次新建，列表中将显示名为“图层1”的图层，随层名称依次为“图层2”、 “图层3”。新建图层时该名称处于选中状态，用户可以直接输入一个新图层名。
第3章 基本图形和编辑命令的使用（二）
本章主要介绍绘制相对复杂图形的有关方法，包括矩形、圆弧、椭圆、正多边形及填充剖面图案等命令；通过调用阵列、镜像、复制及移动等编辑命令来创建具有均布及对称几何特征的图形对象。
【学习目标】
会绘制正多边形、矩形及椭圆。
会阵列及镜像对象。
会移动及复制对象。
掌握绘制多段线、断裂线及填充剖面图案的方法。
会点对象、等分点及测量点。
任务一：绘制正多边形及阵列对象
Page2：建立新文件，完成以下操作。
1.绘制基本图形：绘制直径为180的圆和内接于此圆的五边形，并绘制一条跨接五边形两个端点的线，如图3-01A所示。
2.复制图形：使用阵列命令，环形阵列已绘制的跨接五边形两端点的线，数量为5个，如图3-01B所示。
3.编辑图形：使用修剪命令将图形中多余的部分修剪掉，如图3-02C所示。完成后将图形存入考生文件夹，命名为3-01.dwg。
图3-01A 绘制圆、五边形和线 图3-02B 阵列图形
图3-01C 完成后的图形【准备知识】
1.正多边形（POLYGON）：正多边形（POLYGON）命令用来绘制边数为3-1024的正多边形。其命令执行中各选项说明如下：
表3-01正多边形（POLYGON）命令的选项及功能
序号 选项 功能
1 输入边的数目 指定要绘制的正多边形的边数，按键默认原设定值
2 指定正多边形的中心点 通过输入点的坐标或者鼠标确定要绘制的正多边形的中心
3 边（E） 指定要绘制的正多边形的边长
4 内接于圆（I） 绘制的正多边形内接于用户指定半径的圆
4 外切于圆（C） 绘制的正多边形外切于用户指定半径的圆
2.阵列（ARRAY）：阵列（ARRAY）命令可用于创建具有矩形均布特征或者环形均布特征的图形。
（1）矩形阵列
用于将源对象按行、列形式分布。选择“矩形阵列”选项，对话框显示各项功能如下：
