1、 DHCP为本地主机分配IP地址

如图9-2所示，路由器R1用作DHCP服务器，负责给本地主机PC0和PC1动态分配IP地址，PC2为远程主机，配置了静态IP地址。

R1R2S1PC0PC1PC2S0/0S0/0F0/0F0/0DHCP服务器DHCP客户端

图9-2 DHCP服务器

主机PC0和PC1配置为自动获取IP地址和DNS服务器地址，如图9-3所示：

图9-3 DHCP客户端配置

主机PC2配置为：

IP地址：192.168.2.2

子网掩码：255.255.255.0

网关：192.168.2.1

路由器R1配置如下：

R1#configure terminal

R1(config)#interface f0/0可编辑

精品文档，欢迎下载 R1(config-if)#ip address 192.168.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#interface s0/0

R1(config-if)#no shutdown

R1(config-if)#ip address 172.16.12.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#ip dhcp pool R1 //DHCP服务器地址池名称R1

R1(dhcp-config)#network 192.168.1.0 255.255.255.0 //可分配的网段192.168.1.0

R1(dhcp-config)#default-router 192.168.1.1 //可分配网关地址

R1(dhcp-config)#dns-server 192.168.1.1 //DNS服务器地址

路由器R2配置：

R2#configure terminal

R2(config)#interface f0/0

R2(config-if)#ip address 192.168.2.1 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#interface s0/0

R2(config-if)#ip address 172.16.12.2 255.255.255.0

R2(config-if)#no shutdown

测试结果：

主机PC0上执行ipconfig命令，查看获取的IP信息：

PC>ipconfig

IP Address......................: 192.168.1.2

Subnet Mask.....................: 255.255.255.0

Default Gateway.................: 192.168.1.1

结果显示，主机PC0获取的IP地址是192.168.1.2，DNS服务器地址是192.168.1.1，同样可以查看主机PC1获取的IP地址是：192.168.1.3，DHS服务器地址是192.168.1.1。

路由器R1上查看已分配的IP地址：

R1#show ip dhcp binding

IP address Client-ID/ Lease expiration Type

Hardware address

192.168.1.2 00D0.D328.CDCC -- Automatic

192.168.1.3 0001.4232.82D8 -- Automatic

结果显示，路由器R1已经分配了两个IP地址，对应的MAC地址就是主机PC0和PC1的MAC地址。

测试PC0和PC1的连通性，在PC0上ping PC1：可编辑

精品文档，欢迎下载 PC>ping 192.168.1.3

Pinging 192.168.1.3 with 32 bytes of data:

Reply from 192.168.1.3: bytes=32 time=62ms TTL=128

Reply from 192.168.1.3: bytes=32 time=63ms TTL=128

Reply from 192.168.1.3: bytes=32 time=47ms TTL=128

Reply from 192.168.1.3: bytes=32 time=62ms TTL=128

Ping statistics for 192.168.1.3:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

Minimum = 47ms, Maximum = 63ms, Average = 58ms

测试PC0和PC2的连通性，在PC0上ping PC2：

PC>ping 192.168.2.2

Pinging 192.168.2.2 with 32 bytes of data:

Reply from 192.168.1.1: Destination host unreachable.

Ping statistics for 192.168.2.2:

Packets: Sent = 4, Received = 0, Lost = 4 (100% loss)

结果显示，目标主机PC2不可达，因为路由器R1和R2之间没有设置路由，分别添加路由表，指令如下：

R1(config)#ip route 0.0.0.0 0.0.0.0 172.16.12.2 //默认路由

或R1(config)#ip route 0.0.0.0 0.0.0.0 s0/0 //带送出接口的默认路由

R2(config)#ip route 0.0.0.0 0.0.0.0 172.16.12.1

或R2(config)#ip route 0.0.0.0 0.0.0.0 s0/0

再次测试主机PC0和PC2的连通性：

PC>ping 172.16.12.2

Pinging 172.16.12.2 with 32 bytes of data:

Reply from 172.16.12.2: bytes=32 time=94ms TTL=254

Reply from 172.16.12.2: bytes=32 time=93ms TTL=254

Reply from 172.16.12.2: bytes=32 time=94ms TTL=254

Ping statistics for 172.16.12.2:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),可编辑

精品文档，欢迎下载 Approximate round trip times in milli-seconds:

Minimum = 93ms, Maximum = 94ms, Average = 93ms

综上所述，主机PC0和PC1通过DHCP自动获取了IP地址，PC2静态IP地址，在路由器R1和R2上添加了路由表之后，主机PC0和PC2之间也是可以相互访问的。

2、DHCP中继代理

在一些复杂的层次型网络中，企业的服务器经常集中放在服务器区，DHCP客户端和DHCP服务器不在同一个网段，DHCP客户端的广播包被三层设备阻止，无法到达DHCP服务器，DHCP客户端获取地址失败。这个问题可以通过配置DHCP中继来解决，就是与DHCP客户端连接的三层设备充当DHCP中继，代为转发DHCP请求。

接着上面的例子，路由器R1仍然是DHCP服务器，主机PC2也通过DHCP获取IP地址，如图9-4所示：

R1R2S1PC0PC1PC2S0/0S0/0F0/0F0/0DHCP服务器DHCP客户端DHCP客户端

图9-4 DHCP中继代理

路由器R1还需要增加下面的配置代码：

R1(config)#ip dhcp pool Pool1 //R1上增加一个地址池Pool1

R1(dhcp-config)#network 192.168.2.0 255.255.255.0

R1(dhcp-config)#default-router 192.168.2.1 //在R1上配置PC2的网关

路由器R2还需要增加的代码：

R2(config)#interface f0/0

//不管DHCP客户端和DHCP服务器之间经过多少台设备，只需配置离DHCP客户端最近的那个以太网接口即可

R2(config-if)#ip helper-address 172.16.12.1

//收到的DHCP广播包以单播的方式转发到服务器172.16.12.1

主机PC2的IP地址设置更改为自动获取，查看结果，可以看到PC2自动获取的IP地址是192.168.2.2。

路由器R1上查看已分配的IP地址：

R1#show ip dhcp binding

IP address Client-ID/ Lease expiration Type

Hardware address

192.168.1.2 00D0.D328.CDCC -- Automatic

思科、华为dhcp及中继代理配置实例

交换技术 2008-01-22 09:24 阅读468 评论0

字号：大中小

*****************

一、思科配置实例

*****************

网络环境：一台3550EMI交换机，划分三个vlan，vlan2 为服务器所在网络，命名为server，IP地址段为192.168.2.0，子网掩码：255.255.255.0，网关：192.168.2.1，域服务器为windows 2000 advance server，同时兼作DNS服务器，IP地址为192.168.2.10。

vlan3为客户机1所在网络，IP地址段为192.168.3. 0，子网掩码：255.255.255.0，网关：192.168.3.1命名为work01

vlan4为客户机2所在网络，命名为wo rk02，IP地址段为192.168.4.0，子网掩码：255.255.255.0，网关：192.168.4.1

3550作DHCP服务器，端口1-8划到VLAN 2，端口9-16划分到VLAN 3，端口17-24划分到VLAN 4

DHCP服务器实现功能：各VLAN保留2-10的IP地址不分配置，例如：192.168.2.0的网段，保留192.168.2.2至192.168.2.10的IP地址段不分配.

安全要求：

VLAN 3和VLAN 4 不允许互相访问，但都可以访问服务器所在的VLAN 2，默认访问控制列表的规则是拒绝所有包。配置命令及步骤如下：

第一步：创建VLAN

Switch>en

Switch#Vlan Database

Switch(Vlan)>Vlan 2 Name server

Switch(Vlan)>Vlan 3 Name work01

H3C三层交换机DHCP服务器配置实例

H3C三层交换机作为DHCP服务器，那么其中DHCP服务器要怎么配置呢?下面yjbys店铺为大家分享最新交换机作为DHCP服务器的配置实例，希望对同学们学习DHCP服务器配置有所帮助!

DHCP采样UDP链接方式，服务器端口为67，客户机端口为68.

实验环境(H3C ENSP)

一、配置要点

a：在路由器上配置DHCPserver

第一步：(系统视图)开启DHCP ：DHCP enable

第二步：(进入接口视图)为与客户端相连的`端口配置ip地址

第三步：(系统视图)建立DHCP地址池 :ip pool aaa

第四步：(pool模式下)配置network网段、Gateway-list网关、

dns-list DNS服务器地址、excluded-ip-address需要排除的ip地址

第五步：进入接口模式，在接口中启动DHCP动态分配：dhcp

select globle

第六步：将客户端的dhcp启动即可

实例：

路由器配置：

sysname Huawei

dhcp enable

ip pool aaa

gateway-list 192.168.1.1

network 192.168.1.0 mask 255.255.255.0

excluded-ip-address 192.168.1.10 dns-list 192.168.1.10 192.168.10.10

aaa

authentication-scheme default

authorization-scheme default

accounting-scheme default

domain default

domain default_admin

local-user admin password cipher

OOCM4m($F4ajUn1vMEIBNUw#

华为dhcp配置实例

Hessen was revised in January 2021 同网段内配置基于接口地址池的DHCP服务器示例

组网需求

如所示，某企业有两个处于同一网络内的办公室，为了节省资源，两个办公室内的主机由SwitchA作为DHCP服务器统一分配IP地址。

办公室1所属的网段为10.1.1.0/24，主机都加入VLAN10，办公室1使用DNS服务和NetBIOS服务，地址租期30天；办公室2所属的网段为/24，主机都加入VLAN11，办公室2不使用DNS服务和NetBIOS服务，地址租期20天。

配置思路

基于VLANIF接口地址池的DHCP服务器的配置思路如下：

1.在SwitchA上创建两个接口地址池并配置地址池相关属性，实现DHCP服务器可以根据不同需求，从不同的接口地址池中选择合适的IP地址及其配置参数分配给办公室主机。

2.在SwitchA上配置VLANIF接口基于接口地址池的地址分配方式，实现DHCP服务器从基于接口的地址池中选择IP地址分配给办公室主机。

操作步骤

1.使能DHCP服务

2. system-view

3. [HUAWEI] sysname SwitchA

[SwitchA] dhcp enable

4.配置接口加入VLAN

#配置GE0/0/1接口加入VLAN10。

[SwitchA] vlan batch 10 to 11

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port hybrid pvid vlan 10

[SwitchA-GigabitEthernet0/0/1] port hybrid untagged vlan 10

[SwitchA-GigabitEthernet0/0/1] quit

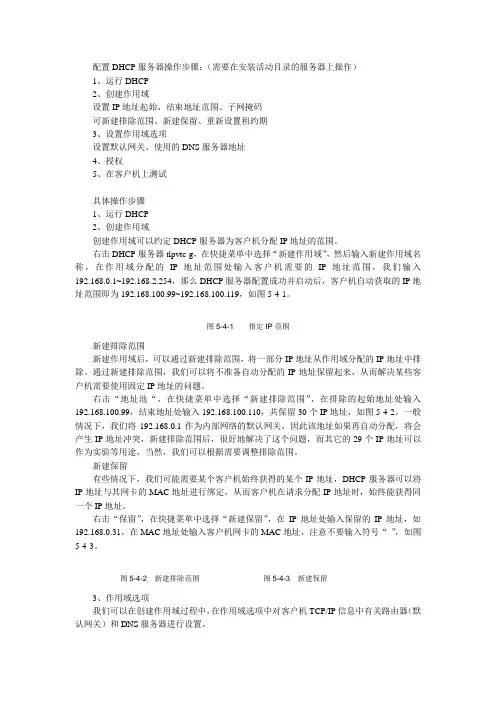

实验9--配置DHCP服务器操作步骤

配置DHCP服务器操作步骤：（需要在安装活动目录的服务器上操作）

1、运行DHCP

2、创建作用域

设置IP地址起始、结束地址范围、子网掩码

可新建排除范围、新建保留、重新设置租约期

3、设置作用域选项

设置默认网关、使用的DNS服务器地址

4、授权

5、在客户机上测试

具体操作步骤

1、运行DHCP

2、创建作用域

创建作用域可以约定DHCP服务器为客户机分配IP地址的范围。

右击DHCP服务器tlpvtc-g，在快捷菜单中选择“新建作用域”，然后输入新建作用域名称，在作用域分配的IP地址范围处输入客户机需要的IP地址范围，我们输入192.168.0.1~192.168.2.254，那么DHCP服务器配置成功并启动后，客户机自动获取的IP地址范围即为192.168.100.99~192.168.100.119，如图5-4-1。

图5-4-1 指定IP范围

新建排除范围

新建作用域后，可以通过新建排除范围，将一部分IP地址从作用域分配的IP地址中排除。通过新建排除范围，我们可以将不准备自动分配的IP地址保留起来，从而解决某些客户机需要使用固定IP地址的问题。

右击“地址池“，在快捷菜单中选择“新建排除范围”，在排除的起始地址处输入192.168.100.99，结束地址处输入192.168.100.110，共保留30个IP地址，如图5-4-2。一般情况下，我们将192.168.0.1作为内部网络的默认网关，因此该地址如果再自动分配，将会产生IP地址冲突，新建排除范围后，很好地解决了这个问题，而其它的29个IP地址可以作为实验等用途，当然，我们可以根据需要调整排除范围。

新建保留

有些情况下，我们可能需要某个客户机始终获得的某个IP地址，DHCP服务器可以将IP地址与其网卡的MAC地址进行绑定，从而客户机在请求分配IP地址时，始终能获得同一个IP地址。

右击“保留”，在快捷菜单中选择“新建保留”，在IP地址处输入保留的IP地址，如192.168.0.31，在MAC地址处输入客户机网卡的MAC地址，注意不要输入符号“-”，如图5-4-3。
