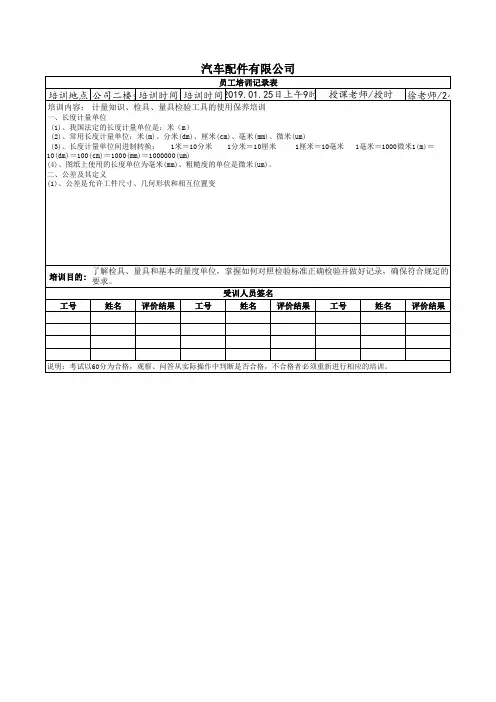

培训地点公司二楼会议培训时间培训时间徐老师/2小时培训内容：培训目的:工号姓名评价结果工号姓名评价结果工号姓名评价结果了解检具、量具和基本的量度单位，掌握如何对照检验标准正确检验并做好记录，确保符合规定的要求。受训人员签名说明：考试以60分为合格，观察、问答从实际操作中判断是否合格，不合格者必须重新进行相应的培训。一、长度计量单位 (1)、我国法定的长度计量单位是：米（m） (2)、常用长度计量单位：米(m)、分米(dm)、厘米(cm)、毫米(mm)、微米(um) (3)、长度计量单位间进制转换： 1米＝10分米 1分米＝10厘米 1厘米＝10毫米 1毫米＝1000微米1(m)＝10(dm)＝100(cm)＝1000(mm)＝1000000(um)(4)、图纸上使用的长度单位为毫米(mm)、粗糙度的单位是微米(um)。二、公差及其定义(1)、公差是允许工件尺寸、几何形状和相互位置变计量知识、检具、量具检验工具的使用保养培训汽车配件有限公司员工培训记录表2019.01.25日上午9时授课老师/授时
培训教材
首先，我们跟大家讲解下检具的重要性：
通用量具虽然通用性强，适用范围广，但检验速度低，有检验死角，同时对使用者技术要求较高，所以在汽车零部件检测中不能得到广泛运用，而检具针对性强，测量速度快，准确，对人的要求低，可成倍提高工作效率，特别适用与生产现场，来料检验，产品验收。
检具的制造流程：
第一：检具制造前期的工艺准备
所谓的工艺准备也就是检具设计，而检具设计又分为3D数据设计，检具评审，检具方案最终确认三个步骤。
首先先了解一下检具的基本式样、类型及结构组成：
基本式样（见图1）：
图1 保险杠检具基本式样
检具的类型：
1） 单件检具：主要用来检验单一零件。 2） 总成检具：指车身零件组合后所使用的检验量具，通常为两件以上的零件组合。
检具功能：主要用来检验零件的尺寸和形位精度，包括
⒈定位孔、定位面；
⒉各配合面；
⒊装配孔的孔位及孔径；
⒋零件轮廓线及整体零件形状；
⒌各形位精度。
检具的结构组成：主要由基座（底座）、主副基准、骨架部分、检具本体（包含检具型面、定位系统、检测系统等）、活动样块及断面样板等等组成。
检具设计规范：
检具定位基准与模具、焊接夹具定位基准统一；（参照各车型系统）
检具夹紧点尽量与装配点统一；（参照各车型系统）
检具要求定位准确、活动自如、操作安全方便，其检测项目应包括定位孔、定位面、装配孔、表面件配合型面及轮廓等；
每个检具零件在其任何活动位置上都不会超出检具的基座，检具设计须保证零件取放方便安全，防止划伤检具；
在最终的设计稿中应该包括使用该种检具的操作指导和操作顺序。
第二：检具设计确认流程
（1）3D数据设计：
客户提供产品数据，产品周边匹配数据，还有GD&T图。（有了产品周边匹配数据对检具设计来说更为直观，例如哪些是有用面，哪些是重要的孔位和装配关系。）

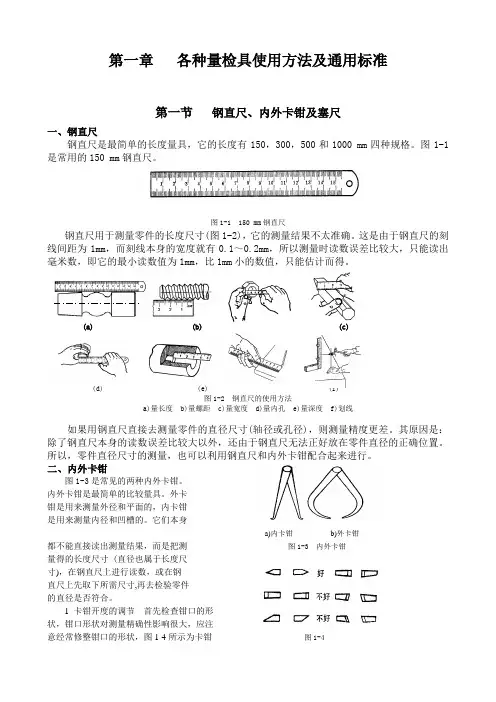

第一章 各种量检具使用方法及通用标准
第一节 钢直尺、内外卡钳及塞尺
一、钢直尺
钢直尺是最简单的长度量具，它的长度有150，300，500和1000 mm四种规格。图1-1是常用的150 mm钢直尺。
图1-1 150 mm钢直尺
钢直尺用于测量零件的长度尺寸(图1-2)，它的测量结果不太准确。这是由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。
(a) (b) (c)
(d) (e) (f)
图1-2 钢直尺的使用方法
a)量长度 b)量螺距 c)量宽度 d)量内孔 e)量深度 f)划线
如果用钢直尺直接去测量零件的直径尺寸(轴径或孔径)，则测量精度更差。其原因是：除了钢直尺本身的读数误差比较大以外，还由于钢直尺无法正好放在零件直径的正确位置。所以，零件直径尺寸的测量，也可以利用钢直尺和内外卡钳配合起来进行。
二、内外卡钳
图1-3是常见的两种内外卡钳。
内外卡钳是最简单的比较量具。外卡
钳是用来测量外径和平面的，内卡钳
是用来测量内径和凹槽的。它们本身
a)内卡钳 b)外卡钳
都不能直接读出测量结果，而是把测 图1-3 内外卡钳
量得的长度尺寸 (直径也属于长度尺
寸)，在钢直尺上进行读数，或在钢
直尺上先取下所需尺寸,再去检验零件

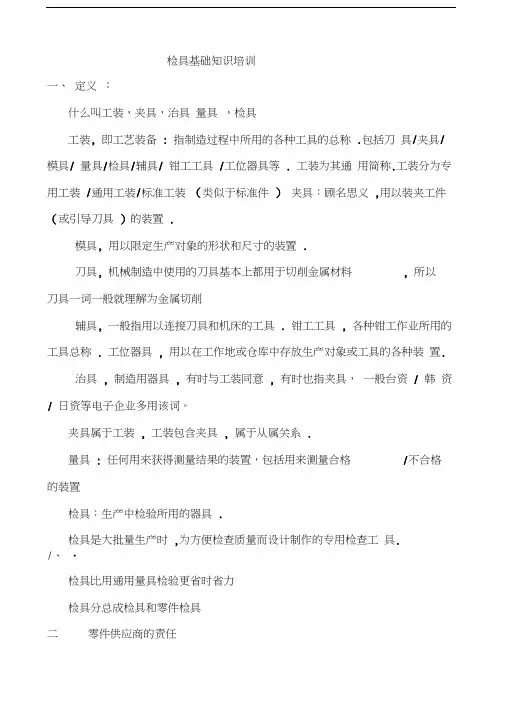

检具基础知识培训
一、 定义 ：
什么叫工装，夹具，治具 量具 ，检具
工装, 即工艺装备 : 指制造过程中所用的各种工具的总称 .包括刀 具/夹具/
模具/ 量具/检具/辅具/ 钳工工具 /工位器具等 . 工装为其通 用简称.工装分为专用工装 /通用工装/标准工装 （类似于标准件 ） 夹具：顾名思义 ,用以装夹工件
（或引导刀具 ）的装置 .
模具, 用以限定生产对象的形状和尺寸的装置 .
刀具, 机械制造中使用的刀具基本上都用于切削金属材料 , 所以
刀具一词一般就理解为金属切削
辅具, 一般指用以连接刀具和机床的工具 . 钳工工具 , 各种钳工作业所用的工具总称 . 工位器具 , 用以在工作地或仓库中存放生产对象或工具的各种装 置.
治具 , 制造用器具 , 有时与工装同意 , 有时也指夹具， 一般台资 / 韩 资/ 日资等电子企业多用该词。
夹具属于工装 , 工装包含夹具 , 属于从属关系 .
量具 : 任何用来获得测量结果的装置，包括用来测量合格 /不合格
的装置
检具：生产中检验所用的器具 .
检具是大批量生产时 ,为方便检查质量而设计制作的专用检查工 具.
/、 ・
检具比用通用量具检验更省时省力
检具分总成检具和零件检具
二 零件供应商的责任
A. 零件供应商对检具获得过程的所有要素应负直接的责任。 另外，零件供应商必须保存所有相关活动的文件。
B. 供应商应保证检具符合下列条件：
1. 时间进度要符合整个项目的时间节点。
2. 与被测零件的使用功能相符合。
3. 通过遵循定位基准方案，使检具符合被测零件的几何 尺寸和公差图纸（GD&T ）。
3.1注意：供应商必须核实检具上是否需要垫块。 （比如在
有尼龙扣或没有尼龙扣的情况下）
4. 在检具中必须包括所有关键产品特性（ KPC :合理的
预期的变差可能足以影响产品安全性或政府标准或法规的符合性，
或很可能足以影响顾客对产品满意程度的产品特性），产品质量特 性（PQC :指那些特殊特性：客户满意与其整个公差范围相符，但一 旦超出规范，客户损失将急剧上升。公差范围内的变差略微影响客 户满意，而一旦超出公差，将严重影响客户满意 ）的测量。
