量具使用方法培训资料

常用量具的使用介绍：

一．游标卡尺

游标卡尺是车辆维修中使用最多的量具之一。 它可以测量零件对内径、外径、宽度、厚度、深度或孔距等。如测量气门座圈的厚度、气门导管的外径等。

按测量尺寸范围，常用的游标卡尺有0～125；0～150；0～200；0～300；0～500mm等几种规格。其测量精度即分度值有：0.1；0.02；0.05mm三种，在尺子上有标注。

小尺寸的游标卡尺结构如图a所示。

为三用游标卡尺。由主尺、副尺、深度尺、内外测量爪、游框、紧固螺钉等组成。下面的外测量爪用来测量工件的外径或长度；上面的内量爪用来测量孔径或槽宽；深度尺则用来测量工件孔、槽的深度。

另一种结构的游标卡尺如图b所示。

为双面游标卡尺。它与三用游标卡尺结构上的不同点是有微调装置，扭紧螺钉能将微调装置紧固在主尺上，旋转螺母可使游框微动，供测量时微调尺寸用。另外没有深度尺，故又叫两用游标卡尺。

游标卡尺的使用与维护：

1． 使用前必须将工件的待测部位及卡尺，用干净的棉纱擦拭干净，不得有油污、污垢，而影响测量精度。

2． 测量前，将游标卡尺的量爪紧密闭合，用眼观察应无明显的光隙，检查主尺和游标卡尺的零线是否对齐。如对不齐，使量爪闭合三次，每次读数相同，可记下此数，测量时进行修正。否则，游标卡尺应送修。 3． 测量外径或长度时，先用主尺上量爪的测量面靠上工件，然后移动游标使量爪测量面紧贴工件，即可读数。量爪与工件表面的接触压力以量爪能在工件表面自由滑动为宜。有微动装置的应使用微动装置。注意尺子必须放正，以免产生误差。

4． 用三用游标卡尺测量孔深时，主尺端面应贴在工件端面并使深度尺尖端贴紧内孔底面，即可读出尺寸。

5． 测量内径时应注意使量爪的两测量面位于孔的直径位置处，用紧固螺钉固定游框沿孔的的中心线滑出后再读数。

6． 读数时以游标的零刻线为基准，，先读出它左边主尺子上的毫米数，再看游标上与主尺刻度线对齐的线，读出游标的小数部分，两次读数之和则为被测尺寸的读数。

量具的使用方法

目 录

第一章 钢直尺、内外卡钳及塞尺....................................................................................3

一 钢直尺.......................................................................................................................3

二 内外卡钳...................................................................................................................3

三 塞尺...........................................................................................................................6

第二章 游标读数量具........................................................................................................8

一 游标卡尺的结构型式...............................................................................................8

二 游标卡尺的读数原理和读数方法...........................................................................9

三 游标卡尺的测量精度.............................................................................................11

常用量具及量仪等使用与维护保养

新学员上岗培训教材

编写：许恒源

扬 州 五 亭 桥 缸 套 有 限 公 司

1 常用量具及量仪等使用与维护保养

量具的定义是：在使用时以固定形式复现给一定量的一个或多个已知值的一种测量器具。量具按其特点和构造可分为：标准量具、通用量具和极限量规。

标准量具是按基准复制出来的代表一个固定尺寸的量具。它可作为实物标准，用以校对和调整其它测量器具，也可作精密测量用。例如量块、角度块等。通用靓局是指有刻度，可以用来测量在一定范围内任一值的量具。例如钢直尺、游标卡尺和外径千分尺等。极限量规是指无刻度的专用量具，它不能测量工件的具体数值，只能用来检验工件是否合格。塞规、卡板等均属于极限量规。

游标卡尺、外径千分尺、百分表及内径百分表、气动量仪等工作原理和使用方法。

一、游 标 卡 尺

⒈ 游标卡尺的结构形式和规格

游标卡尺是机械加工中广泛应用的常用量具之一。它可以直接测量出各种工件的内径、外径、中心距、长度、宽度和深度等。

⑴ 游标卡尺的结构形式有：Ⅰ、Ⅱ、Ⅲ、Ⅳ型四种。常用的有Ⅰ型和Ⅱ型。Ⅰ型游标卡尺结构如图 所示：

Ⅰ型游标卡尺由外测量爪1、刀口内量爪2、尺身3、紧固螺钉4、游标5和深度尺6 组成。外测量爪1用于测量工件的外径和长度等，刀口内测量爪用于内径和槽宽等，深度尺6可用于测量工件深度和台高等。

Ⅰ型游标卡尺

Ⅲ型游标卡尺结构如图所示：

Ⅲ型游标卡尺

⒈刀口外测量爪 ⒉紧固螺钉 ⒊尺身 ⒋螺钉 ⒌微动装置 ⒍螺母 ⒎螺杆 ⒏游标 ⒐内外测量爪

Ⅲ型游标卡尺和Ⅰ型游标卡尺区别是在游标8上增加了微动装置5。旋紧螺钉4，松开紧固螺钉2，转动螺母6，通过螺杆7即可微调游标8，得到较为准确的尺寸。

中国3000万经理人首选培训网站

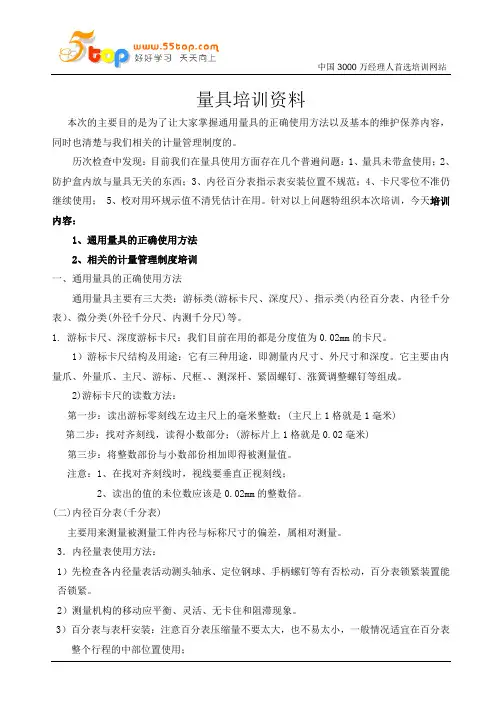

量具培训资料

本次的主要目的是为了让大家掌握通用量具的正确使用方法以及基本的维护保养内容，同时也清楚与我们相关的计量管理制度的。

历次检查中发现：目前我们在量具使用方面存在几个普遍问题：1、量具未带盒使用；2、防护盒内放与量具无关的东西；3、内径百分表指示表安装位置不规范；4、卡尺零位不准仍继续使用； 5、校对用环规示值不清凭估计在用。针对以上问题特组织本次培训，今天培训内容：

1、通用量具的正确使用方法

2、相关的计量管理制度培训

一、通用量具的正确使用方法

通用量具主要有三大类：游标类(游标卡尺、深度尺)、指示类(内径百分表、内径千分表）、微分类(外径千分尺、内测千分尺)等。

1. 游标卡尺、深度游标卡尺：我们目前在用的都是分度值为0.02mm的卡尺。

1）游标卡尺结构及用途：它有三种用途，即测量内尺寸、外尺寸和深度。它主要由内量爪、外量爪、主尺、游标、尺框、、测深杆、紧固螺钉、涨簧调整螺钉等组成。

2)游标卡尺的读数方法：

第一步：读出游标零刻线左边主尺上的毫米整数；(主尺上1格就是1毫米)

第二步：找对齐刻线，读得小数部分；(游标片上1格就是0.02毫米)

第三步：将整数部份与小数部份相加即得被测量值。

注意：1、在找对齐刻线时，视线要垂直正视刻线；

2、读出的值的未位数应该是0.02mm的整数倍。

(二)内径百分表(千分表)

主要用来测量被测量工件内径与标称尺寸的偏差，属相对测量。

3．内径量表使用方法：

1）先检查各内径量表活动测头轴承、定位钢球、手柄螺钉等有否松动，百分表锁紧装置能否锁紧。

2）测量机构的移动应平衡、灵活、无卡住和阻滞现象。

3）百分表与表杆安装：注意百分表压缩量不要太大，也不易太小，一般情况适宜在百分表整个行程的中部位置使用； 中国3000万经理人首选培训网站

4）可换测头按被测内径尺寸选用，安装时尺寸偏差控制在+0.5mm左右，安装好后用标准环规或千分尺校对好内径量表零位。校准零位和测量内径时，一定要找准正确的直径测量位置，前后左右摆动内径表，在轴向截面内找最小示值的转折点，在径向截面内找最大示值的转折点，稳定该点，旋转表圈使大指针指在零位。
