电工仪表与测量试卷及答案《电工仪表与测量》第一章电工仪表与测量的基本知识试卷一、单项选择题1.对含有疏失误差的测量结果应该采用( )的方法加以消除。

(2 分)A.正负误差补偿法B.合理的测量方法C.坚决抛弃不用D.引入校正值2.T19-V表示( )。

(2 分)A.安装式电磁系电压表B.便携式磁电系电压表C.安装式磁电系电压表D.便携式电磁系电压表3.测量时,先测出与被测量有关的电量,然后通过计算求得被测量数值的方法称为( )测量法。

(2 分)A.直接B.间接C.替换D.比较4.阻尼力矩的大小与( )有关。

(2 分)A.指针偏转角B.指针摆动速度C.被测量大小D.反作用力大小5.转动力矩的大小与被测量大小( )。

(2 分)A.成正比B.成反比C.无关D.成某种函数关系6.在电工指示仪表中,阻尼力矩装置的作用是( )。

(2 分)A.产生转动力矩B.产生反作用力矩C.提高准确度D.缩短读数时间7.间接测量法适用于( )的场合。

(2 分)A.准确度要求较高B.准确度要求较高的特殊C.准确度要求较低D.准确度要求较低的特殊8.工程中一般采用( )误差来反映仪表的准确程度。

(2 分)A.偶然B.附加C.相对D.引用9.电工指示仪表中所用指示器分为( )。

(2 分)A.指针式和光标式B.反射式和光标式C.刀式和光标式D.刀式和矛式10.DT12表示( )。

(2 分)A.安装式电动系电流表B.安装式电磁系电流表C.三相有功电能表D.三相四线电能表二、判断题11.( )实验室最好选择准确度较高的仪表。

(2 分)12.( )光标式指示器可以完全消除视觉误差,适用于高灵敏度和高准确度的仪表中。

(2分)13.( )测量中读数错误或记录结果错误都属于疏失误差。

(2 分)14.由于仪表工作位置不当所造成的误差叫绝对误差。

(2 分)15.( )用间接法测量晶体管放大器的直流静态工作点具有方便快捷、不损坏电路板、准确度较高的特点。

电工仪表习题册答案【篇一：电工仪表习题册电子版】>第一章基本知识1—1常用电工测量方法一、填空题*1、电工测量就是把被测量与________进行比较，从而确定被测量大小的过程。

2、在电工测量中实际使用的标准量是测量单位的复制体，叫______。

二、判断题1、比较测量法的优点是方便简单，读书迅速。

（）2、欧姆表测电阻属于直接测量法。

（）3、电动势是标准电池的复制体。

（）4、伏安法测电阻属于比较测量法。

（）5、基准度量器的标准比标准度量器的高。

（）6、用间接法测量晶体管放大器的直接静态工作点具有方便快捷、不易损坏电路板、准确度较高的特点。

（）三、选择题1、常用的电工测量方法有（）种a、3b、4c、5d、62、单臂电桥测电阻属于（）测量法。

a、直接b、间接c、替换d、比较3、测量放大器的静态工作点，通常采用（）测量法。

a、直接b、间接c、替换d、比较4、测量时，先测出与被测量有关的电量，然后通过计算求得被测量的方法叫（）测量法。

a、直接b、间接c、替换d、比较四、问答题*1、常用的电工测量方法有哪几种?各自有哪些优缺点?2、现在需要测量一半导体收音机的静态工作点，试选择测量方法，并说明测量步骤。

1—2 常用电工仪表的分类、型号及标志一、填空题*1、电工测量就是讲被测的电量、磁量或电参数与_______进行比较，从而确定出被测量大小的过程。

2、电工指示仪表的特点是能将被测电量转换为____________，并通过______直接读出被测量的大小，所以又称为______仪表。

*3、电工指示仪表按工作原理分类，主要分为_____系仪表、______仪表、______系仪表和______系仪表四大类。

4、电工指示仪表按使用方法分类，可分为______式和______式两种，精确较高的是_____式仪表。

5、实验室一般使用______式仪表。

6、数字式仪表的特点是采用测量技术，并以_______直接显示出被测量的大小。

职称继续教育考试试题答案电工仪表与测量(导入上）单选题共25题，共50分12.0分单臂电桥测电阻属于（）测量法。

正确答案是C，回答正确收藏22.0分测量时，先测出与被测量有关的电量，然后通过计算求得被测量数值的方法叫（）测量法。

正确答案是B，回答正确收藏32.0分电工指示仪表按准确度分类，分为（）级。

正确答案是D，回答正确收藏42.0分T19-V表示（）正确答案是D，回答正确收藏52.0分在测量过程中，通过被测量与同类标准量进行比较，然后根据比较结果才能确定被测量大小的仪表称为（）仪表。

正确答案是A，回答正确收藏62.0分仪表的准确度越高，基本误差越（）。

正确答案是D，回答正确收藏72.0分仪表的标度尺刻度不准造成的误差叫（）。

• A.基本误差正确答案是A，回答正确收藏82.0分功率表如果不按照“发电机守则”进行接线，（）。

正确答案是B，回答正确收藏92.0分工程中，一般采用（）来反映仪表的准确度。

正确答案是C，你的答案是D。

你答错了收藏102.0分消除偶然误差可以采用（）的方法。

正确答案是D，回答正确收藏112.0分对由于外磁场引起的系统误差，可以采用（）的方法加以消除。

正确答案是B，回答正确收藏122.0分在电工指示仪表中，阻尼力矩装置的作用是（）。

正确答案是D，你的答案是B。

你答错了收藏132.0分指示仪表的指针通常采用（）材料制成。

正确答案是C，回答正确收藏142.0分仪表的灵敏度低，说明仪表（）。

• A.准确度低• B.量程小正确答案是A，你的答案是D。

你答错了收藏152.0分直流电压的分压电阻必须与测量机构（）。

正确答案是A，回答正确收藏162.0分磁电系检流计的特点是（）。

正确答案是C，你的答案是D。

你答错了收藏172.0分通常测量时要使仪表指针处在满刻度（）。

正确答案是B，回答正确收藏182.0分磁电系测量机构（）。

正确答案是D，回答正确收藏192.0分电压互感器的二次侧在运行时绝对不允许（）。

电工仪表与测量（第六版）习题册简介《电工仪表与测量（第六版）习题册》是电工仪表与测量领域的经典教材，本习题册是该教材的配套教材。

本习题册旨在帮助学生巩固和扩展他们在电工仪表与测量方面的知识，通过解答各种类型的习题，学生可以更好地理解和掌握相关的概念和技能。

目录1.电压、电流和电阻测量2.交流量的测量3.数字多用表的使用4.示波器的使用5.电能和功率测量6.电容和电感测量7.综合测量仪的使用8.温度测量9.光测量10.无刷电机控制11.电网参数测量12.力、压力和扭力测量习题示例1. 电压、电流和电阻测量1.1 用示波器测量直流电压和交流电压的方法及仪器的示意图。

1.2 如何使用模拟和数字万用表测量电阻？1.3 解释电压、电流和电阻的单位。

2. 交流量的测量2.1 如何在示波器上测量交流电压的频率？ 2.2 解释有功、无功和视在功率的区别。

2.3 什么是交流电压的相位？3. 数字多用表的使用3.1 如何使用数字多用表测量直流电压和直流电流？ 3.2 如何使用数字多用表测量交流电压和交流电流？ 3.3 用数字多用表测量电阻的步骤和注意事项。

4. 示波器的使用4.1 示波器的基本组成部分是什么？ 4.2 如何设置示波器以观察周期性的信号？ 4.3 如何使用示波器测量信号的频率和幅度？5. 电能和功率测量5.1 如何使用电能表测量电能的消耗？ 5.2 解释有功功率、无功功率和视在功率的计算方法。

5.3 如何使用功率因数表测量功率因数？6. 电容和电感测量6.1 如何使用电容表测量电容？ 6.2 如何使用电感表测量电感？ 6.3 什么是Q因数？7. 综合测量仪的使用7.1 如何使用综合测量仪测量电压、电流和电阻？ 7.2 如何使用综合测量仪测量电容和电感？ 7.3 解释综合测量仪的自动测量功能。

8. 温度测量8.1 如何使用热电偶测量温度？ 8.2 如何使用热敏电阻测量温度？ 8.3 解释红外线温度计的原理。

电工仪表与测量习题册第一章基本知识§1—1常用电工测量方法一、填空题*1、电工测量就是把被测量与________进行比较，从而确定被测量大小的过程。

2、在电工测量中实际使用的标准量是测量单位的复制体，叫______。

二、判断题1、比较测量法的优点是方便简单，读书迅速。

（）2、欧姆表测电阻属于直接测量法。

（）3、电动势是标准电池的复制体。

（）4、伏安法测电阻属于比较测量法。

（）5、基准度量器的标准比标准度量器的高。

（）6、用间接法测量晶体管放大器的直接静态工作点具有方便快捷、不易损坏电路板、准确度较高的特点。

（）三、选择题1、常用的电工测量方法有（）种A、3B、4C、5D、62、单臂电桥测电阻属于（）测量法。

A、直接B、间接C、替换D、比较3、测量放大器的静态工作点，通常采用（）测量法。

A、直接B、间接C、替换D、比较4、测量时，先测出与被测量有关的电量，然后通过计算求得被测量的方法叫（）测量法。

A、直接B、间接C、替换D、比较四、问答题*1、常用的电工测量方法有哪几种?各自有哪些优缺点?2、现在需要测量一半导体收音机的静态工作点，试选择测量方法，并说明测量步骤。

§1—2 常用电工仪表的分类、型号及标志一、填空题*1、电工测量就是讲被测的电量、磁量或电参数与_______进行比较，从而确定出被测量大小的过程。

2、电工指示仪表的特点是能将被测电量转换为____________，并通过______直接读出被测量的大小，所以又称为______仪表。

*3、电工指示仪表按工作原理分类，主要分为_____系仪表、______仪表、______系仪表和______系仪表四大类。

4、电工指示仪表按使用方法分类，可分为______式和______式两种，精确较高的是_____式仪表。

5、实验室一般使用______式仪表。

6、数字式仪表的特点是采用测量技术，并以_______直接显示出被测量的大小。

电工仪表与测量习题册第一章基本知识§1—1常用电工测量方法一、填空题*1、电工测量就是把被测量与________进行比较，从而确定被测量大小的过程。

2、在电工测量中实际使用的标准量是测量单位的复制体，叫______。

二、判断题1、比较测量法的优点是方便简单，读书迅速。

（）2、欧姆表测电阻属于直接测量法。

（）3、电动势是标准电池的复制体。

（）4、伏安法测电阻属于比较测量法。

（）5、基准度量器的标准比标准度量器的高。

（）6、用间接法测量晶体管放大器的直接静态工作点具有方便快捷、不易损坏电路板、准确度较高的特点。

（）三、选择题1、常用的电工测量方法有（）种A、3B、4C、5D、62、单臂电桥测电阻属于（）测量法。

A、直接B、间接C、替换D、比较3、测量放大器的静态工作点，通常采用（）测量法。

A、直接B、间接C、替换D、比较4、测量时，先测出与被测量有关的电量，然后通过计算求得被测量的方法叫（）测量法。

A、直接B、间接C、替换D、比较四、问答题*1、常用的电工测量方法有哪几种?各自有哪些优缺点?2、现在需要测量一半导体收音机的静态工作点，试选择测量方法，并说明测量步骤。

§1—2 常用电工仪表的分类、型号及标志一、填空题*1、电工测量就是讲被测的电量、磁量或电参数与_______进行比较，从而确定出被测量大小的过程。

2、电工指示仪表的特点是能将被测电量转换为____________，并通过______直接读出被测量的大小，所以又称为______仪表。

*3、电工指示仪表按工作原理分类，主要分为_____系仪表、______仪表、______系仪表和 ______系仪表四大类。

4、电工指示仪表按使用方法分类，可分为______式和______式两种，精确较高的是_____式仪表。

5、实验室一般使用______式仪表。

6、数字式仪表的特点是采用测量技术，并以_______直接显示出被测量的大小。

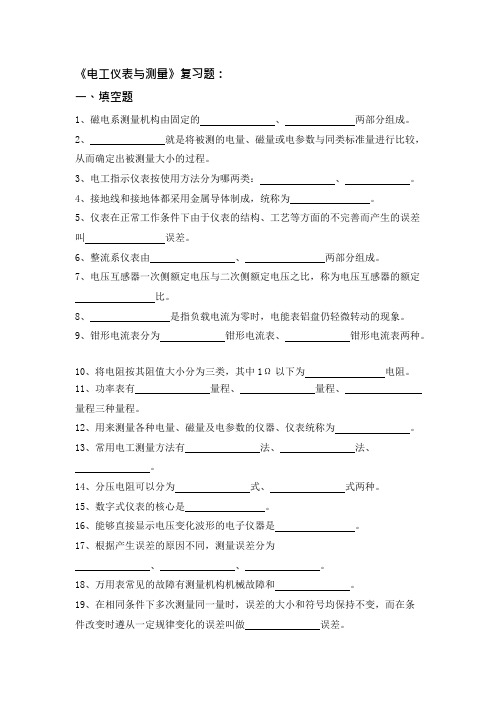

《电工仪表与测量》复习题一、填空题(每空1分，共30分)1、实验室里一般使用__________式仪表。

2、仪表误差通常用____________误差、相对___________误差和________误差来表示。

3、检流计在搬动或使用完毕后，必须将_________锁住。

4、0.1级或0.2级仪表一般用于___________或__________,0.5级或1.0级的仪表一般用于____________,一般的工程测量可选用___________级下的仪表。

5、在使用万用表之前。

要先进行____________，在测量电阻之前还要进行__________。

6、按测量结果的方式来分，测量电阻的方法有____________法、______________法和_____________法3类。

7、电桥平衡的条件是_________________________________________________,电桥平衡的特点是__________________。

8、兆欧表是一种专门用来检查_____________________________________的便携式仪表。

9、电能表常数表示电能表对应于___________________,并用__________________。

10、电子仪器是指利用_________________,并用________构成的代表仪器及装置的总称。

11、晶体管特性曲线仪是一种能够________________________________________的专用测试仪器，通过屏幕上的标度尺可直接读出______________。

12、所谓非电量的电气测量，就是先将____________转换成________,然后采用__________的方法进行测量。

13、温度是用来表示____________的物理量。

14、转速表是专门用来测量_________________的仪表，按其结构分为___________和_________两大类。

电工仪表测量考核试题及答案一、填空题1、万用表按显示方式分为（指针）万用表和（数字）万用表。

2、钳形电流表根据其结构及用途分为：互感器式和（电磁）式两种。

3、钳形电流表根据测量电流的种类分：（交流）和（直流）两种。

4、钳形电流表是一种用于测量（正在运行）的电气线路的电流大小的仪表。

5、用钳形电流表测高压线路的电流时，要戴（绝缘手套），穿绝缘鞋，站在绝缘垫上。

6、为了测试各种电压等级电气设备的绝缘电阻，制成了250V、500V、（1000）V、（2500）V、5000V等各种电压规格的摇表。

二、单选题1、测量直流电流时，如果极性接反，则电流表的指针（C）。

C、反向偏转B、无偏转A、正向偏转2、符号PA表示（A）。

C、功率表B、电压表A、电流表3、如果电流表不慎并联在线路中，不可能出现的是（B）。

C、指针满偏B、指针无反应A、损坏仪表4、当不知道被测电流的大致数值时，应该先使用（C C、较大B、中间A、较小）量程的电流表试测。

5、可以不断开线路测量电流的仪表是（B C、万用表B、钳型电流表A、电流表）。

6、用万用表测量电阻时，则需要将（B）作为测量电源。

C、电阻电压B、表内电池A、外接电源7、用万用表的500V档测量50kV/100V的电压互感器二次绕组电压时，指针盘摆度约为满刻度的1/5，由此可知此高压设备电压约为（A）kV。

C、500B、100A、508、万用表测量电阻时，如果被测电阻未接入，则指针指示（B）。

C、中间位B、∞位A、0位9、用数字万用表的直流电压档测量直流电压时极性接反，则（C）。

A、有可能损坏万用表B、可以直接测量出电压值C、测出的电压值需取反才是真正电压值ABC三相电流均为1A，互成120度，用钳形电流表同时钳入ABC三相时测出的电流大小为（10、A）A。

C、3B、1A、011、额定电压为1000V及以上的设备，测量其绝缘电阻时应选用（C）V的摇表。

C、2500B、1000A、50012、二次回路交流耐压试验电压为1000V。

电工仪表与测量理论考核试题一、单选题1、仪表的准确度越高，基本误差越（）［单选题］*A、高B、低C、大D、小√2、电工指示仪表按准确度分类，分为（）级［单选题］*A、4B、5C、6D、7√3、（）情况下，仪表的准确度等于测量结果的准确度。

［单选题］*A、当被测量正好大于仪表量程的B、当被测量正好小于仪表量程的C、当被测量正好等于仪表量程的VD、当被测量与仪表量程无关的4、由电源突变引起的误差叫（）误差。

［单选题］*A、系统误差B、偶然误差VC、疏失误差D、绝对误差5、选择仪表的灵敏度时，要求（\［单选题］*A、越高越好B、越低越好C、无所谓D、根据测量的需要选择V6、仪表在反复测量同一被测量时，若两次读数不同，它们的差值叫（\［单选题］*A、绝对误差B、相对误差C、误差D、变差√7、单臂电桥测电阻属于（）测量法［单选题］*A、直接B、间接C、替换D、匕徽√8、磁电系电流表是由磁电系测量机构与（）组成的。

［单选题］*A、分流电阻并联VB、分流电阻串联C、分压电阻串联D、分压电阻并联9、T19-V表示（）［单选题］*A、安装式电磁系电压表B、便携式磁电系电压表C、安装式磁电系电压表D、便携式电磁系电压表√10、对含有疏失误差的测量结果应该采用（）方法加以消除［单选题］*A、正负误差补偿法B、合理的测量方法C、坚决抛弃不用√D、引入校正值11、测量时,先测出与被测量有关的电量,然后通过计算求得被测量数值的方法称为（）测量法［单选题］*A、直接B、间接VC、替换D、比较12、间接测量法适用于（）的场合［单选题］*A、准确度要求较高B、准确度要求较高的特殊C、准确度要求较低D、准确度要求较低的特殊√13、电工指示仪表中所用指示器分为（）［单选题］*A、指针式和光标式VB、反射式?口光标式C、刀式和光标式D、刀式?口矛式14、DT12表示（）［单选题］*A、安装式电动系电流表B、安装式电磁系电流表C、三相有功电能表D、三相四线电能表V15、偶然误差是指（）［单选题］*A、大/」坏口符号都不固定VB、大小固定，符号不固定C、大小不固定，符号固定D、大4环口符号固定不变16、安装式电磁系电压表一般都是（）［单选题］*A、单量程的√B、双量程的C、多量程的D、无量程的17、钳形电流表的优点是（）［单选题］*A、准确度高B、灵敏度高C、可以交直流两用D、可以不切断电路测电流V18、要扩大直流电压表的量程，应采用（）［单选题］*A、并联分流电阻B、串联分流电阻C、串联分压电阻VD、并联分压电阻19、使用钳形电流表时，下列操作错误的是（）［单选题］*A、测量前先估计被测量的大小B、测量时导线放在钳形口中央C、测量小电流时，允许将被测导线在钳口内多绕几圈D、测量完毕，可以将量程开关置于任意位置V20、关于钳形电流表的使用，下列哪种说法是正确的（）［单选题］*A、导线在钳口中时，可用大到小切换量程B、导线在钳口中时,可用小到大切换量程C、导线在钳口中时，可任意切换量程D、导线在钳口中时，不能切换量程V21、在无法估计被测量大小时，应先选用仪表的（）量程试测后，再逐步换成合适的量程。

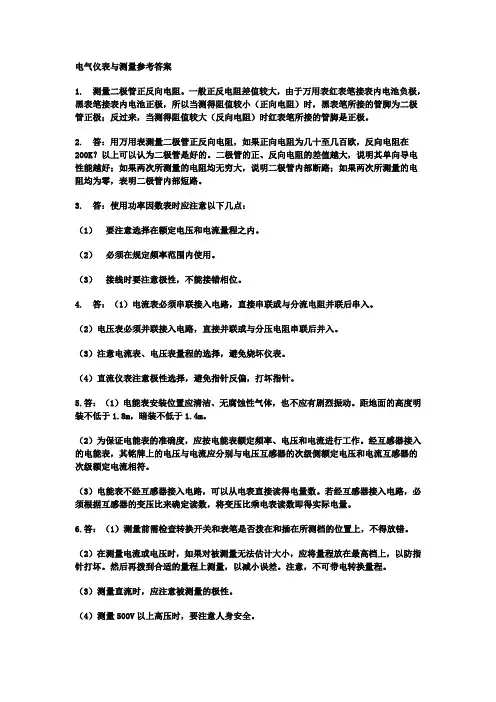

电气仪表与测量参考答案1. 测量二极管正反向电阻。

一般正反电阻差值较大，由于万用表红表笔接表内电池负极，黑表笔接表内电池正极，所以当测得阻值较小（正向电阻）时，黑表笔所接的管脚为二极管正极；反过来，当测得阻值较大（反向电阻）时红表笔所接的管脚是正极。

2. 答：用万用表测量二极管正反向电阻，如果正向电阻为几十至几百欧，反向电阻在200K？以上可以认为二极管是好的。

二极管的正、反向电阻的差值越大，说明其单向导电性能越好；如果两次所测量的电阻均无穷大，说明二极管内部断路；如果两次所测量的电阻均为零，表明二极管内部短路。

3. 答：使用功率因数表时应注意以下几点：（1）要注意选择在额定电压和电流量程之内。

（2）必须在规定频率范围内使用。

（3）接线时要注意极性，不能接错相位。

4. 答：（1）电流表必须串联接入电路，直接串联或与分流电阻并联后串入。

（2）电压表必须并联接入电路，直接并联或与分压电阻串联后并入。

（3）注意电流表、电压表量程的选择，避免烧坏仪表。

（4）直流仪表注意极性选择，避免指针反偏，打坏指针。

5.答：（1）电能表安装位置应清洁、无腐蚀性气体，也不应有剧烈振动。

距地面的高度明装不低于1.8m，暗装不低于1.4m。

（2）为保证电能表的准确度，应按电能表额定频率、电压和电流进行工作。

经互感器接入的电能表，其铭牌上的电压与电流应分别与电压互感器的次级侧额定电压和电流互感器的次级额定电流相符。

（3）电能表不经互感器接入电路，可以从电表直接读得电量数。

若经互感器接入电路，必须根据互感器的变压比来确定读数，将变压比乘电表读数即得实际电量。

6.答：（1）测量前需检查转换开关和表笔是否拨在和插在所测档的位置上，不得放错。

（2）在测量电流或电压时，如果对被测量无法估计大小，应将量程放在最高档上，以防指针打坏。

然后再拨到合适的量程上测量，以减小误差。

注意，不可带电转换量程。

（3）测量直流时，应注意被测量的极性。

（4）测量500V以上高压时，要注意人身安全。

电工仪表与测试题一、填空题：（20分）一个完整的测量过程，通常包含以下三方面：，，。

2、测量方法按被测量的测量方式分类，有，；按度量器与测量过程的方式分类，有，；又可将比较法分为，和。

3、根据产生测量误差的原因，可以将测量误差分为，，。

4、表示测量误差通常可用误差和误差，在衡量对同一被测量进行的多次测量中，哪次测量结果更准确些，可用误差；而在衡量对不同值的被测量所进行的测量中，哪个结果更准确些，可用误差。

5、用0.5级，量程为250V的电压表测量200V电压，则其最大相对误差为。

6、为了测量准确，在指针仪表的最小刻度后要估读位数。

7．有一只磁电系表头，其内阻为150欧姆，额定压降为45毫伏，若将它改为量程为15伏的电压表应联欧姆的电阻。

8．用量限100V的电压表去测2kΩ负载的电压80V，要求由于内阻而产生测量结果的误差不大于±10℅，则适用电压表的内阻应大于。

9．磁电系测量机构中的游丝的作用（1），（2）。

10．满偏电流为50μA,内阻为1KΩ的磁电系表头，要把它制成量限为500mA的电流表应选用___ __欧的分流电阻，要把它制成量限为10V的电压表应选取用__ ___Ω的附加电阻。

11．万用表的欧姆中心值等于该欧姆档的，被测电阻在至倍欧姆中心值范围内，读数才较准确。

12．用1.5级，量限为15A的电流表测量某电流时，其读数为10A，则此时的最大绝对误差为，最大相对误差为。

14.磁电系测量机构产生转动力矩是因为＿＿＿＿＿、反作用力矩是＿＿＿＿，阻尼力矩的机制是＿。

15.万用表一般由、、三个基本部分构成。

16、示波器是一种能直接显示电压或电流的电子仪器。

17 、如图方波一个周期所占格数为4divt,“t/cm”放在50μs/cm ，则该放波的周期T= μs.二、选择题：（30分）1、在相同条件下多次测量同一量时，保持恒定不变或按照一定规律变化的测量的测量误差称为。

A、偶然误差；B、疏失误差；C、粗大误差；D、系统误差。

电工仪表与测量一、选择题：1.测量值被测量的真实值的差值称为〔〕A、绝对误差B、系统误差C、引用误差D、相对误差2.测量时由于读取错误与观察结果的不正确的记录造成的误差称为〔〕A、绝对误差B、系统误差C、偶然误差D疏失误差3.消除疏失误差的方法是〔〕A、抛弃错误的测量结果B、对测量仪表进行校正C、对测量数据进行修正D、对多次测量求平均值4.为减小测量误差，在测量电流或电压时，应使测量的指示值为仪表量程的〔〕A、中间值B、初始值C、2/3以上D、任意值5.关于仪表的维护下列说法不正确的是〔〕A、测量仪表的指针需经常进行零位调整B、仪表不使用时应放在干燥通风初C、应轻拿轻放D、仪表应放在强磁场的周围6.交流电压表的表盘是按〔〕进行刻度的A、有效值B、平均值C、瞬时值D、最大值7.用高内阻电压表测量电流，则〔〕A、测不出结果B、电压表会被烧坏C、对被测电路造成伤害D、包括ABC三项8.M47万用表直流档位分别为10V、50V、100V、500V、1000V，若用100V档测量值为9V，应将万用表档位换为〔〕再测A、10VB、50VC、500VD、1000V9.M47万用表电阻档位分别为×1Ω、×10Ω、×100Ω、×1KΩ、×10KΩ，又知电阻档档位中间刻度为17，若测量2KΩ的电阻，应将万用表扳到〔〕档A、×1ΩB、×10ΩC、×100ΩD、×1KΩE、×10KΩ10.示波器测量波形时，在示波器的位置偏上，应调节〔〕旋钮A、垂直移动B、水平移动C、输入衰减D、扫速选择11.示波器在测量扫描线亮度不足，应调节〔〕旋钮A、聚焦B、辉度C、X轴位移D、Y轴位移12.调节普通示波器“X轴位移〞，可以改变光点在〔〕A、垂直方向的幅度B、水平方向的幅度C、垂直方向的位移D、水平方向的位移13.为确保测量精度，选择测量仪表的标准为〔〕A、准确度等级越高越好B、准确度等级越低越好C、不必考虑准确度等级D、根据实际工作环境和测量要求选择一定准确度等级14.万用表属于下列哪类仪表〔〕A、B、C、D二、判断题1.选择测量仪表时，准确度越高越好。

习题册参考答案第一章㊀基本知识ɦ１—１㊀常用电工测量方法㊀㊀一㊁填空题１.同类标准量２.度量器二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ˑ㊀５.ɿ㊀６.ˑ三㊁选择题１.Ａ㊀２.Ｄ㊀３.Ｂ㊀４.Ｂ四㊁问答题１.答:常用的电工测量方法有直接测量法㊁间接测量法和比较测量法三种ꎮ直接测量法的优点是方法简便ꎬ读数迅速ꎬ缺点是测量准确度较低ꎮ间接测量法的优点是在一些特殊场合应用十分方便ꎬ缺点是准确度低ꎮ比较测量法的优点是准确度最高ꎬ缺点是设备价格较高ꎬ操１１２作麻烦ꎮ２.答:为方便起见ꎬ应选择间接法ꎬ即采用测量晶体三极管发射极电压的方法来测量其静态工作点ꎮ测量时ꎬ将直流电压表选择在合适量程ꎬ若测量ＮＰＮ型硅管ꎬ应将黑表笔固定接在电源负极上ꎬ红表笔接在被测三极管的发射极上ꎬ再将测得的电压值除以发射极电阻值ꎬ即近似得到该管的集电极电流ꎮ以此类推可迅速测量出各级静态工作点ꎮɦ１ ２㊀常用电工仪表的分类㊁型号和标志一㊁填空题１.同类标准量２.仪表可动部分的机械偏转角㊀指示器㊀直读式３.磁电㊀电磁㊀电动㊀感应４.安装㊀便携㊀便携５.便携６.数字㊀数码的形式７.带微处理器㊀自动测试系统８.９.二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀三㊁选择题１.Ａ㊀２.Ｄ㊀３.Ｄ㊀４.Ｄ㊀５.Ａ㊀２１２四㊁型号解释１.表示一只设计序号是１９的便携式电动系功率表ꎮ２.表示一只设计序号是２８２的无功电能表ꎮ３.表示一只设计序号是１的安装式电动系功率因数表ꎮ４.表示一只设计序号是１的安装式电磁系功率因数表ꎮ５.表示一只设计序号是３的便携式电动系频率表ꎮ６.表示一只设计序号是１的安装式整流系功率因数表ꎮ７.表示一只设计序号是１６的安装式磁电系电流表ꎮ８.表示一只设计序号是６２的便携式电磁系电压表ꎮ９.表示一只设计序号是３的便携式电动系相位表ꎮ五㊁问答题１.答:安装式仪表是固定安装在开关板或电气设备上的仪表ꎬ广泛适用于发电厂㊁配电所的配电柜上ꎮ便携式仪表广泛应用于电气试验㊁精密测量及实验室中ꎮ２.答:由上面的符号可以看出:该仪表是一只便携式电动系交直流两用的电压表ꎬ设计序号是２６ꎮ其准确度等级为０ ５级ꎬ绝缘强度试验电压是２ｋＶꎬ使用时仪表要水平放置ꎮɦ１—３㊀电工指示仪表的误差和准确度一㊁填空题㊀㊀１.误差２.基本３.基本㊀附加４.仪表偏离了规定的工作条件５.绝对㊀相对㊀引用３１２二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ˑ㊀６.ɿ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ｂ㊀５.Ｄ㊀６.Ｃ四㊁问答题答:实际中在测量同一被测量时ꎬ我们可以用绝对误差的绝对值｜Δ｜来比较不同仪表的准确程度ꎬ｜Δ｜越小的仪表越准确ꎮ实际测量中ꎬ相对误差不仅常用来表示测量结果的准确程度ꎬ而且便于在测量不同大小的被测量时ꎬ对其测量结果的准确程度进行比较ꎮ工程中ꎬ一般采用引用误差来反映仪表的准确程度ꎮ五㊁计算题１.解:先求出该表的最大绝对误差Δｍ＝ʃＫˑＡｍ１００＝ʃ１ ５ˑ２５０１００＝ʃ３ ７５Ｖ测量２２０Ｖ电压时产生的相对误差为γ１＝ΔｍＡ０１ˑ１００％＝ʃ３ ７５２２０ˑ１００％＝ʃ１ ７％测量１０Ｖ电压时产生的相对误差为γ２＝ΔｍＡ０２ˑ１００％＝ʃ３ ７５１０ˑ１００％＝ʃ３７ ５％由以上计算结果可以看出ꎬ一般情况下ꎬ测量结果的准确度并不等于仪表的准确度ꎬ只有当被测量正好等于仪表量程时ꎬ两者才会相等ꎮ当被测量远小于仪表量程时ꎬ测量结果的误差高达 ４１２３７ ５％ꎮ可见ꎬ仪表的准确度虽然高ꎬ但是如果量程选择不正确ꎬ仍会带来很大的测量误差ꎮ实际测量时ꎬ为保证测量结果的准确性ꎬ不仅要考虑仪表的准确度ꎬ还要选择合适的量程ꎬ通常测量时要使仪表指针处在满刻度的后三分之一段才行ꎮ２.解:绝对误差为Δ＝Ａｘ－Ａ０＝８ １－８＝＋０ １Ｖ相对误差为γ＝ΔＡｘˑ１００％＝０ １８ˑ１００％＝１ ２５％仪表的准确度等级为ʃＫ％＝ΔｍＡｍˑ１００％＝＋０ １１０ˑ１００％＝＋１％该仪表的准确度等级应确定为１ ０级ꎮɦ１—４㊀测量误差及消除方法一㊁填空题㊀㊀１.测量结果㊀被测量实际值２.大小和符号㊀不变㊀遵从一定规律变化３.严重歪曲测量结果４.系统误差㊀偶然误差㊀疏失误差二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ａ㊀４.Ｂ㊀５.Ｂ四㊁问答题１.答:无论是由于电工仪表本身的误差ꎬ所用测量方法不５１２完善引起的误差ꎬ还是其他因素(如外界环境变化㊁操作者观测经验不足等多方面因素)引起的误差ꎬ最终都会在测量结果上反映出来ꎬ即造成测量结果与被测量实际值存在差异ꎬ这种差异称为测量误差ꎮ可见ꎬ测量误差是由多种原因共同造成的ꎮ而仪表误差主要是仪表本身造成的误差ꎮ所以测量误差中包含有仪表误差ꎮ２.答:产生系统误差的原因主要有:测量仪表的误差和测量方法的误差ꎬ消除的方法可采用重新配置合适的仪表或对测量仪表进行校正ꎬ采用合适的测量方法等ꎮ如果系统误差是由于仪表受外磁场的影响而造成的ꎮ可采用正负误差补偿法ꎮ产生偶然误差的原因主要是由外界环境的偶发性变化引起ꎮ通常可采用增加重复测量次数取算术平均值的方法来消除ꎮ产生疏失误差的原因主要由于操作者的粗心和疏忽造成ꎬ消除疏失误差的根本方法是加强操作者的工作责任心ꎬ倡导认真负责的工作态度ꎬ同时也要提高操作者的素质和技能水平ꎮɦ１—５㊀电工指示仪表的组成一、填空题㊀㊀１.被测的电量或电参数㊀机械偏转角２.测量机构㊀测量线路㊀测量机构３.一定比例㊀过渡电量４.转动力矩㊀反作用力矩㊀阻尼力矩㊀读数装置㊀支撑５.空气㊀磁感应６.大㊀不变７.轴尖轴承㊀张丝弹片６１２二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ɿ㊀６.ɿ三㊁选择题１.Ｄ㊀２.Ｂ㊀３.Ｄ㊀４.Ａ㊀５.Ｄ四㊁问答题１.答:电工指示仪表的测量机构中能产生三个力矩:转动力矩㊁反作用力矩和阻尼力矩ꎮ转动力矩的特点是:转动力矩Ｍ的大小与被测量ｘ及指针偏转角α成某种函数关系ꎮ反作用力矩的特点是:反作用力矩Ｍｆ的方向总是与转动力矩的方向相反ꎬ大小在游丝的弹性范围内与指针偏转角α成正比ꎮ阻尼力矩的特点是:阻尼力矩Ｍｚ只在仪表可动部分运动时才能产生ꎮＭｚ的大小与运动速度成正比ꎬ方向与可动部分的运动方向相反ꎮ２.答:电工指示仪表的测量机构中若没有阻尼力矩ꎬ会出现指针在平衡位置附近摆动时间延长ꎬ结果造成迟迟不能读数ꎬ从而延长测量的时间ꎮɦ１—６㊀电工指示仪表的技术要求一㊁填空题㊀㊀１.均匀２.尽可能短３.灵敏度７１２二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀７.ɿ三㊁选择题１.Ｄ㊀２.Ｄ㊀３.Ｄ㊀４.Ｃ㊀５.Ｂ四㊁问答题１.答:对电工指示仪表的技术要求主要有:①有足够的准确度ꎻ②有合适的灵敏度ꎻ③有良好的读数装置ꎻ④有良好的阻尼装置ꎻ⑤仪表本身消耗功率小ꎻ⑥有足够的绝缘强度ꎻ⑦有足够的过载能力ꎻ⑧仪表变差小ꎮ２.答:略ꎮ第二章㊀电流与电压的测量ɦ２—１㊀直流电流表与电压表㊀㊀一㊁填空题１.磁路系统㊀通电线圈２.产生反作用力矩㊀把被测电流导入和导出可动线圈３.单位被测量４.被测量的大小成正比５.准确度高ꎬ灵敏度高㊀功率消耗小㊀刻度均匀㊀过载能力小㊀只能测量直流６.磁电系测量机构㊀分流电阻㊀并７.大㊀小㊀锰铜８.电流端钮㊀电位端钮８１２９.磁电系测量机构㊀分压电阻㊀串联１０.微小电流或电压㊀高灵敏度㊀直流电工作的电测仪器中作指零仪使用１１.止动器１２.灵敏度㊀张丝或悬丝㊀光标指示装置１３.应尽量大些㊀应尽量小些二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀７.ɿ８.ɿ㊀９.ˑ㊀１０.ˑ㊀１１.ɿ㊀１２.ɿ㊀１３.ɿ㊀１４.ɿ１５.ɿ㊀１６.ˑ１７.ˑ㊀１８.ɿ三㊁选择题１.Ｃ㊀２.Ｃ㊀３.Ａ㊀４.Ｄ㊀５.Ｂ㊀６.Ｂ㊀７.Ａ㊀８.Ｄ９.Ａ㊀１０.Ｃ㊀１１.Ｄ㊀１２.Ｄ㊀１３.Ａ四㊁问答题１.答:当可动线圈中通入电流时ꎬ通电线圈在永久磁铁的磁场中将受到电磁力矩的作用而偏转ꎮ通过线圈的电流越大ꎬ线圈受到的转矩越大ꎬ仪表指针偏转的角度越大ꎻ同时ꎬ游丝扭得越紧ꎬ反作用力矩也越大ꎮ当线圈受到的转动力矩与反作用力矩大小相等时ꎬ线圈就停留在某一平衡位置ꎬ指示出被测量的大小ꎮ２.答:因为磁电系仪表中永久磁铁的极性是固定不变的ꎬ所以只有在线圈中通入直流电流ꎬ仪表的可动部分才能产生稳定的偏转ꎮ如果在线圈中通入交流电流ꎬ则产生的转动力矩也是交变的ꎬ可动部分由于惯性而来不及偏转ꎬ仪表指针只能在零位附近抖动或不动ꎮ时间一长ꎬ可能烧坏线圈ꎮ３.答:对一块电压表来讲ꎬ其电压量程越高ꎬ则电压表内９１２阻越大ꎮ但是ꎬ各量程内阻与相应电压量程的比值却为一常数ꎬ这个常数叫电压灵敏度ꎮ电压灵敏度在实际中的作用是:(１)表示电压表指针偏转至满刻度时取自被测电路的电流值ꎻ(２)能方便地计算该电压表各量程的内阻ꎮ４.答:它表示仪表的直流电压灵敏度为２００００Ω/Ｖꎮ它的数值越大ꎬ表示在相同量程下的内阻越大ꎬ取自被测电路的电流越小ꎬ对被测电路的影响越小ꎬ测量准确度也越高ꎮ五、计算题１.解:电流量程扩大倍数ｎ＝ＩＸＩＣ＝１０５００ˑ１０－６＝０ ０２ˑ１０６＝２００００分流电阻ＲＡ＝ＲＣｎ－１＝２００２００００－１＝０ ０１Ω将ＲＡ与测量机构并联即可组成１０Ａ的电流表ꎮ２.解:ＵＣ＝ＩＣＲＣ＝５０ˑ１０－６ˑ１０００＝０ ０５Ｖｍ＝ＵＵＣ＝５００ ０５＝１０００ＲＶ＝(ｍ－１)Ｒｃ＝(１０００－１)ˑ１０００＝９９９０００Ω＝９９９ｋΩ应串联的分压电阻为９９９ｋΩ电路图略ꎮ３.解:ＵＣ＝ＩＣＲＣ＝２００ˑ１０－６ˑ３００＝０ ０６Ｖｍ＝ＵＵＣ＝６００ ０６＝１０００ＲＶ１＝(ｍ－１)ＲＣ＝(１０００－１)ˑ３００＝２９９７００ΩＲＶ２＝１２０Ｖ－６０Ｖ２００μＡ＝６０Ｖ２００μＡ＝３０００００Ω＝３００ｋΩ采用共用式分压电路ꎬ６０Ｖ挡串联的分压电阻为２９９７００Ωꎬ ０２２１２０Ｖ挡串联的分压电阻为３００ｋΩꎮɦ２—２㊀交流电流表与电压表一㊁填空题１.固定线圈㊀可动软磁铁片２.吸引㊀排斥３.不通过游丝㊀粗些４.磁屏蔽㊀无定位结构５.电磁系测量机构６.单㊀２００Ａ㊀电流互感器７.电磁系测量机构㊀分压电阻㊀串８.既可测直流又可测交流㊀可直接测量较大电流㊀过载能力强㊀制造成本低㊀标度尺刻度不均匀㊀易受外磁场影响二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ˑ㊀７.ˑ８.ˑ㊀９.ɿ㊀１０.ˑ三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ｄ㊀４.Ｂ㊀５.Ａ㊀６.Ａ㊀７.Ｃ㊀８.Ｄ四㊁问答题１.答:由于磁电系仪表指针的偏转角与被测电流的大小成正比ꎬ所以磁电系仪表的刻度是均匀的ꎮ而电磁系仪表指针的偏转角与被测电流的平方成正比ꎬ所以电磁系仪表的刻度不均匀ꎬ且具有平方律的特性ꎮ２.答:因为一旦超过２００Ａꎬ紧靠仪表的导线产生的磁场１２２会引起仪表较大的误差ꎬ且仪表端钮若与导线接触不良时ꎬ会严重发热而酿成事故ꎮ因此ꎬ在测量较大的交流电流时ꎬ仪表要与电流互感器配合使用ꎮ３.答:这是因为电磁系电流表的内阻较大ꎬ所以要求分流电阻也较大ꎬ这会造成分流电阻的体积及功率损耗都很大ꎮ因此ꎬ电磁系电流表扩大量程不能采用并联分流电阻的方法ꎮ五㊁作图题答:ɦ２—３㊀仪用互感器一㊁填空题１.按比例变换交流电压或交流电流㊀电流互感器㊀电压互感器２.降压㊀高电压㊀低电压３.开路４.１００㊀５５.短路㊀熔断器二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀７.ɿ２２２三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ａ㊀４.Ｄ㊀５.Ｂ㊀６.Ｃ四㊁问答题１.答:仪用互感器的作用有三个:①扩大交流仪表的量程ꎮ②测量高电压时保证工作人员和仪表的安全ꎮ③有利于仪表生产的标准化ꎬ降低成本ꎮ２.答:由于电压互感器的一次侧㊁二次侧在运行中绝对不允许短路ꎬ所以电压互感器的一次侧㊁二次侧都必须加装熔断器ꎬ以免一次侧短路影响高压系统ꎬ二次侧短路烧毁电压互感器ꎮ由于电流互感器的二次侧在运行中绝对不允许开路ꎬ所以电流互感器的二次侧严禁加装熔断器ꎬ以免因熔断器烧断而造成二次侧开路ꎮ五㊁作图题１.答:３２２㊀㊀２.答:ɦ２—４㊀钳形电流表一㊁填空题１.能在不停电的情况下测量电流２.互感器式㊀电磁系３.电流互感器㊀整流系电流表㊀一次侧４.电磁系测量机构５.被测导线多绕几圈再放入钳口㊀仪表读数除以放进钳口中导线的圈数６.交流㊀交㊁直流二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ɿ三㊁选择题１.Ｄ㊀２.Ｄ㊀３.Ｄ㊀４.Ｄ㊀５.Ｄ㊀６.Ａ四㊁问答题１.答:互感器式钳形电流表的工作原理是:当握紧钳形电 ４２２流表的把手时ꎬ其铁心张开ꎬ将被测电流的导线放入钳口中ꎮ松开把手后铁心闭合ꎬ通有被测电流的导线就相当于电流互感器的一次侧ꎬ在其二次侧就会产生感生电流ꎬ并送入整流系电流表进行测量ꎮ电流表的标度尺是按一次侧电流刻度的ꎬ所以仪表的读数就是被测导线中的电流值ꎮ２.答:(１)测量前先估计被测电流的大小ꎬ选择合适的量程ꎮ(２)测量时应将被测载流导线置于钳口中央ꎮ(３)钳口要结合紧密ꎮ(４)测量５Ａ以下较小电流时ꎬ可将被测导线多绕几圈再放入钳口测量ꎬ被测实际电流值就等于仪表读数除以放进钳口中导线的圈数ꎮ(５)测量完毕ꎬ要将仪表量程开关置于最大量程位置ꎮɦ２—５㊀电流表与电压表的选择和使用一㊁填空题１.类型㊀准确度㊀内阻㊀量程㊀工作条件㊀绝缘强度㊀全面㊀有所侧重２.标准表㊀精密测量㊀实验室㊀１ ５３.串㊀并４.＋㊀－５.尽量大㊀尽量小二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ˑ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｄ㊀４.Ｄ㊀５.Ｃ㊀６.Ｂ㊀７.Ａ５２２四㊁问答题１.答:由于电流表内阻很小ꎬ若误将电流表与被测电路并联去测量其电压ꎬ将会造成电源短路㊁电流表被烧毁的严重事故ꎮ２.答:由于电压表内阻一般都很大ꎬ若误将电压表与被测电路串联去测量其电流ꎬ则会造成测量电路呈开路状态ꎬ电压表无法正确读数的后果ꎮ五㊁作图题１.答:交流电流表的接线图如下图所示ꎮ直流电流表的接线图如下图所示ꎮ２.答:交流电压表的接线图如下图所示ꎮ６２２㊀㊀直流电压表的接线图如下图所示ꎮ第三章㊀模拟式万用表ɦ３—１㊀模拟式万用表的组成㊀㊀一㊁填空题１.模拟㊀数字２.电流㊀电压㊀电阻３.电压灵敏度㊀Ω/Ｖ４.掷㊀刀二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ˑ㊀５.ɿ㊀６.ˑ７２２三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ｃ四㊁问答题答:万用表一般由测量机构㊁测量线路和转换开关三部分组成ꎮ其中ꎬ测量机构的作用是把过渡电量转换为仪表指针的机械偏转角ꎻ测量线路的作用是把各种不同的被测量转换为测量机构所能接受的微小直流电流ꎻ转换开关的作用是把测量线路转换为所需要的测量种类和量程ꎮɦ３—２㊀模拟式万用表的工作原理一㊁填空题㊀㊀１.闭路式㊀多量程的直流电流表２.一只多量程直流电压表㊀共用式３.磁电系测量机构㊀整流装置４.半波㊀整流二极管㊀将输入的交流电变成脉动直流电流送入测量机构㊀保护二极管㊀防止输入交流电压在负半周时反向击穿整流二极管５.０ １~１０倍欧姆中心值㊀很大的误差６.非线性㊀不均匀㊀其他标度尺７.改变分流电阻值㊀Ｒˑ１~Ｒˑ１ｋ㊀提高电池电压㊀Ｒˑ１０ｋ二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ɿ８２２三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ｃ㊀４.Ｂ㊀５.Ｄ四㊁问答题答:由于万用表的电压挡㊁电阻挡等都是在最小直流电流挡的基础上扩展而成ꎬ直流电流挡的好坏直接影响到其他各量程的好坏ꎬ所以说ꎬ直流电流挡是万用表的基础挡ꎮɦ３—３㊀模拟式万用表的使用与维修一㊁填空题㊀㊀１.机械调零㊀欧姆调零２.三分之二以上㊀中间㊀尽量减小测量误差３.对应的最大量程㊀指针的偏转程度４.人身㊀仪表㊀带电转换量程开关㊀损坏转换开关５.表头机械故障㊀电路故障６.直流电流㊀直流电压㊀交流电压㊀电阻７.正表笔㊀测量电路㊀负表笔㊀表内电池的正极㊀测量电路㊀被测电阻Ｒｘ㊀电池负极８.万用表受潮㊀小㊀烘干万用表二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ˑ㊀６.ˑ㊀７.ɿ８.ˑ㊀三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ｂ㊀４.Ａ㊀５.Ｃ㊀６.Ｂ９２２四㊁问答题１.答:选择万用表电流或电压量程时ꎬ最好使指针处在标度尺三分之二以上的位置ꎻ选择电阻量程时ꎬ最好使指针处在标度尺的中心位置ꎮ这样做的目的是为了尽量减小误差ꎮ当不能确定被测电流㊁电压的数值范围时ꎬ应将转换开关置于对应的最大量程ꎬ然后根据指针的偏转程度逐步减小至合适量程ꎮ２.答:找一只准确度较高的毫安表或无故障的万用表做标准表ꎬ与故障表串联后去测一直流电流ꎮ若故障表读数比标准表大得多ꎬ则为分流电阻开路ꎻ若无读数ꎬ可将故障表转换开关置于直流电压最低挡ꎬ直接去测量一节新干电池的电压ꎬ若仍无读数ꎬ则为表头线路开路ꎻ若有读数且指示值大于１ ６Ｖꎬ则为分流电阻开路ꎮ第四章㊀数字式万用表和数字式频率表ɦ４—１㊀数字式电压基本表㊀㊀一㊁填空题１.数字式电压基本表２.高电平㊀低电平３.发光二极管式㊀液晶４.模 数转换器㊀稳定的直流基准电压㊀转换质量５.不发光㊀外界光线㊀清晰６.输入电路㊀Ａ Ｄ转换器㊀基准电压源㊀逻辑控制器㊀电源㊀Ａ Ｄ转换器７.直流㊀直流成分㊀电解㊀气泡０３２二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ɿ㊀７.ɿ８.ˑ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ｄ㊀５.Ｄ㊀６.Ｃ四㊁问答题１.答:(１)采用单电源供电ꎬ电压范围较宽ꎬ规定为７~１５Ｖꎻ(２)低功耗ꎻ(３)输入阻抗高ꎬ对输入信号基本无衰减作用ꎻ(４)内部有异或门输出电路ꎬ能直接驱动ＬＣＤ显示器ꎻ(５)具有自动调零功能ꎬ能自动判定被测电压的极性ꎻ(６)整机组装方便等ꎮ２.答:将ＣＣ７１０６型Ａ Ｄ转换器的ＴＥＳＴ(测试端)与Ｖ＋短接后ꎬＬＣＤ显示器的全部笔段点亮ꎬ显示值为１８８８ꎬ表明显示器无故障ꎻ否则显示器有故障ꎮɦ４—２㊀数字式万用表一㊁填空题㊀㊀１.分流电阻㊀输入电压㊀数字式电压表２.灵敏度㊀准确度㊀降压㊀ＡＣ/ＤＣ转换器㊀微小直流电压１３２二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ˑ㊀７.ɿ８.ˑ三㊁选择题１.Ａ㊀２.Ｄ㊀３.Ｃ㊀４.Ｃ㊀５.Ａ四㊁问答题１.答:数字式电压表的基本结构及各部分作用如下: (１)输入电路:作用是把各种不同的被测量转换成数字电压表的基本量程ꎬ以满足各种测量的需要ꎮ(２)Ａ/Ｄ转换器:作用是将电压模拟量转换成数字量ꎮ它是数字式电压表的核心ꎮ(３)基准电压:向Ａ/Ｄ转换器提供稳定的直流基准电压ꎮ(４)逻辑控制器:用以控制Ａ/Ｄ转换的顺序ꎬ保证测量的正常进行ꎮ(５)计数器:将由Ａ/Ｄ转换器送来的数字量以二进制形式进行计数ꎮ(６)译码驱动器:将二进制变换成笔段码送入数字显示器ꎮ(７)数字显示器:显示测量结果ꎮ(８)时钟脉冲发生器ꎬ它产生的信号既可作为计数器的填充脉冲ꎬ又可作为时间基准送往逻辑控制器ꎬ以控制Ａ/Ｄ转换过程的时间分配标准ꎮ(９)电源:为数字式电压表的各部分提供能源ꎮ２.答:若将数字式万用表的电源开关拨到 ＯＮ 位置ꎬ液晶显示器无显示ꎬ应先检查电池电压是否太低已经失效ꎻ然后检查熔丝管是否熔断ꎮ如电池和熔丝管都正常ꎬ应考虑万用表内部出现的故障ꎮ２３２ɦ４—３㊀数字式频率表一㊁填空题㊀㊀１.周期性变化２.频率/电压转换器㊀数字式电压基本表㊀放大整形电路㊀石英晶体振荡器㊀分频器控制门㊀分压滤波电路㊀电源二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ三㊁选择题１.Ｄ㊀２.Ｃ㊀３.Ｃ四㊁问答题１.答:被测信号首先经放大整形后成为计数脉冲送入控制门ꎬ由石英振荡器产生的振荡信号经分频器分频后输出时间基准信号并打开控制门ꎮ如果控制门打开的时间正好是１ｓꎬ则通过控制门送入计数器的脉冲个数ꎬ就是被测信号的频率ꎬ这就是数字式频率表的基本工作原理ꎮ２.答:先将被测电路断开ꎮ按照说明书的要求ꎬ用屏蔽导线将被测电路与数字频率表相接(注意被测信号幅度不得超过仪表输入端的额定电压)ꎬ同时接通频率表的电源ꎮ将被测电路接通ꎬ即可进行频率测量ꎮ３３２第五章㊀电阻的测量ɦ５—１㊀电阻测量方法的分类㊀㊀一㊁填空题１.大㊀中㊀小２.直接法㊀间接法㊀比较法３.较高㊀接地电阻４.需要计算㊀测量误差较大㊀能在通电的工作状态下测量电阻５.电压㊀电流㊀欧姆定律㊀通电的工作㊀非线性元件６.大㊀前二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ɿ㊀７.ˑ８.ˑ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ｂ㊀５.Ｂ㊀６.Ｄ四㊁问答题１.答:当被测电阻很大时ꎬ应使用电压表前接电路ꎮ因为此时电压表接在电流表之前ꎬ电压表所测量的电压不仅包括被测电阻两端的电压ꎬ而且包括电流表内阻上的电压ꎬ显然ꎬ只有在被测电阻远大于电流表内阻的条件下ꎬ才能忽略电流表内阻上的压降ꎬ使测量结果较准确ꎮ４３２２.答:当被测电阻很小时ꎬ应使用电压表后接电路ꎮ因为此时电压表接在电流表之后ꎬ通过电流表的电流不仅包括通过被测电阻的电流ꎬ而且包括通过电压表的电流ꎬ显然ꎬ只有在被测电阻远小于电压表内阻时ꎬ才能忽略通过电压表的电流ꎬ使测量结果较准确ꎮɦ５—２㊀直流单臂电桥一㊁填空题㊀㊀１.比较㊀准确度㊀比较２.惠斯登㊀中电阻㊀精密测量３.相对臂电阻的乘积相等㊀ＩＰ＝０二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ˑ三㊁选择题１.Ｃ㊀２.Ａ㊀３.Ａ㊀４.Ｃ㊀５.Ｄ㊀６.Ｃ㊀７.Ｂ㊀８.Ｄ９.Ｂ四㊁问答题１.答:提高电桥准确度的条件是:(１)标准电阻Ｒ２㊁Ｒ３㊁Ｒ４的准确度要高ꎻ(２)检流计的灵敏度也要高ꎮ２.答:(１)使用前先将检流计的锁扣打开ꎬ调节调零器使指针指在零位ꎮ(２)接入被测电阻时ꎬ应采用较粗较短的导线ꎬ并将接头拧紧ꎮ(３)因为被测电阻估算值为９５Ωꎬ比例臂应选ˑ０ ０１挡ꎮ５３２(４)当测量电感线圈的直流电阻时ꎬ应先按下电源按钮ꎬ再按下检流计按钮ꎻ测量完毕ꎬ先松开检流计按钮ꎬ再松开电源按钮ꎮ(５)电桥电路接通后ꎬ若检流计指针向 ＋ 方向偏转ꎬ应增大比较臂电阻ꎬ反之应减小比较臂电阻ꎮ如此反复调节比较臂电阻ꎬ直至检流计指针指零ꎬ电桥处于平衡状态为止ꎮ此时ꎬ被测电阻值＝比例臂读数ˑ比较臂读数ꎮ(６)电桥使用完毕ꎬ应先切断电源ꎬ再拆除被测电阻ꎬ最后将检流计锁扣锁上ꎮɦ５—３㊀直流双臂电桥一㊁填空题㊀㊀１.凯文电桥㊀接触电阻㊀接线电阻㊀测量结果２.精密测量１Ω以下小电阻３.大㊀迅速二㊁判断题１.ɿ㊀２.ɿ㊀３.ˑ㊀４.ɿ三㊁选择题１.Ｄ㊀２.Ｃ㊀３.Ｄ㊀４.Ｄ㊀５.Ｃ㊀６.Ｄ四㊁问答题答:为满足上述条件ꎬ双臂电桥在结构上采取了以下措施: (１)将Ｒ１与Ｒ３㊁Ｒ２与Ｒ４采用机械联动的调节装置ꎬ使Ｒ３/Ｒ１的变化和Ｒ４/Ｒ２的变化保持同步ꎬ从而满足Ｒ３/Ｒ１＝Ｒ４/Ｒ２ꎮ６３２(２)联结Ｒｎ与ＲＸ的导线ꎬ尽可能采用导电性良好的粗铜母线ꎬ使ｒң０ꎮɦ５—４㊀兆㊀欧㊀表一㊁填空题㊀㊀１.电气设备绝缘电阻２.手摇直流发电机㊀磁电系比率表㊀测量线路３.两个线圈中电流的㊀比率㊀无关４.被测设备和线路停电㊀放电㊀放电５.温度㊀湿度㊀被测设备的状况６.立即停止㊀降低手柄转速㊀拆去接地线㊀用手触及被测设备的导电部分７.工作电压㊀绝缘电阻的范围８.损坏㊀正确反映㊀安全隐患二㊁判断题ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ˑ三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ｃ㊀４.Ｃ㊀５.Ｄ㊀６.Ｄ㊀７.Ａ㊀８.Ｃ四㊁问答题１.答:虽然兆欧表指针的偏转角只取决于两个线圈电流的比值ꎬ与其他因素(包括电源电压的高低)无关ꎮ但是ꎬ若兆欧表的电源电压太低ꎬ就不能真实反映在高电压下电气设备绝缘电阻的大小ꎬ因此ꎬ要求兆欧表的电源电压不能太低ꎮ２.答:(１)在兆欧表未接通被测电阻之前ꎬ摇动手柄使发７３２电机达到１２０ｒ/ｍｉｎ的额定转速ꎬ观察指针是否指在 ɕ 位置ꎻ(２)再将端钮Ｌ和Ｅ短接ꎬ缓慢摇动手柄ꎬ观察指针是否指在标度尺的 ０ 位置ꎻ(３)如果指针不能指在应指的位置ꎬ表明兆欧表有故障ꎬ必须检修后才能使用ꎮɦ５—５㊀接地电阻测量仪一㊁填空题㊀㊀１.接地线㊀接地体㊀接触㊀土壤㊀面积㊀土壤的性质及湿度２.人身㊀电气设备㊀设备的正常工作㊀安全得不到保证㊀事故隐患３.手摇交流发电机㊀电流互感器㊀电位器㊀检流计４.接触电阻㊀接线电阻㊀小于１Ω的接地电阻二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ɿ三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ａ㊀４.Ｄ㊀５.Ｄ四㊁问答题１.答:因为土壤的导电主要依靠土壤中电解质的作用ꎬ如果用直流电测量会产生极化电动势ꎬ以致造成很大的测量误差ꎮ２.答:(１)使用前先将仪表放平ꎬ然后调零ꎮ(２)要正确接线ꎮ８３２(３)将倍率开关置于最大倍数ꎬ缓慢摇动发电机手柄ꎬ同时转动 测量标度盘 ꎬ使检流计指针处于中心线上ꎮ当检流计接近平衡时ꎬ要加快摇动手柄ꎬ使发电机转速升至额定转速１２０ｒ/ｍｉｎꎬ同时调节 测量标度盘 ꎬ使检流计指针稳定指在中心线位置ꎮ此时ꎬ即可读取接地电阻值＝倍率ˑ测量标度盘读数ꎮ如果测量标度盘的读数小于１ꎬ应将倍率开关置于较小的一挡ꎬ再重新测量ꎮ五㊁作图题答:第六章㊀电功率的测量ɦ６—１㊀电动系功率表习题(一)㊀㊀一㊁填空题１.用可动线圈代替了可动铁片㊀磁滞㊀涡流㊀准确度９３２２.通过两个线圈电流的有效值㊀两电流相位的余弦３.外磁场㊀磁屏蔽罩㊀无定位结构㊀铁磁电动系测量机构４.本身磁场弱㊀易受外磁场影响５.磁电系测量机构㊀电磁铁㊀电动系测量机构二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ɿ㊀７.ˑ８.ˑ㊀９.ˑ㊀１０.ɿ㊀１１.ɿ三㊁选择题１.Ｄ㊀２.Ｄ㊀３.Ｃ㊀４.Ａ㊀５.Ｃ㊀６.Ｃ㊀７.Ｄ㊀８.Ｄ９.Ｃ四㊁问答题１.答:当在固定线圈中通入电流Ｉ１时ꎬ将产生磁场Ｂ１ꎮ同时在可动线圈中通入电流Ｉ２ꎬ可动线圈中的电流就受到固定线圈磁场的作用力ꎬ产生转动力矩ꎬ从而推动可动部分发生偏转ꎬ直到与游丝产生的反作用力矩相平衡为止ꎬ指针停在某一位置ꎬ指示出被测量的大小ꎮ２.答:电动系仪表的优点是:准确度高ꎻ交直流两用ꎬ并且能测量非正弦电流的有效值ꎻ能构成多种仪表ꎬ测量多种参数ꎻ电动系功率表的标度尺刻度均匀ꎮ电动系仪表的缺点是:仪表读数易受外磁场的影响ꎻ本身消耗功率大ꎻ过载能力小ꎻ电动系电流表㊁电压表的标度尺刻度不均匀ꎮ０４２。

电工仪表与测量习题册参考答案电工仪表与测量习题册参考答案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、填空题1.同类标准量2.仪表可动部分的机械偏转角指示器直读式3.磁电电磁电动感应4.安装便携便携5.便携6.数字数码的形式7.两带微处理器自动测试系统8.9•二、判断题1. X2. V3. X4. V5. V6. X 7X三、选择题1. A2. D3. D4. D5. A四、名词解释1.D19-W答案：表示一只设计序号是19的便携式电动系功率表。

2.1D1-W答案：表示一只设计序号是1的安装式电动系功率表。

3.DX282答案：表示一只设计序号是282的无功电能表。

4.D26~coscp答案：表示一只设计序号是26的便携式电动系功率因数表。

5.19Dl-coscp答案：表示一只设计序号是1的安装式电动系功率因数表。

6.45Tl-coscp答案：表示一只设计序号是1的安装式电磁系功率因数表。

7.D3-Hz答案：表示一只设计序号是3的便携式电动系频率表。

8.62Ll-coscp答案：表示一只设计序号是1的安装式整流系功率因数表。

，9.DD28答案：表示一只设计序号是28的单相电能表。

10.DT12答案：表示一只设计序号是12的三相四线电能表。

11.25C16-A答案：表示一只设计序号是16的安装式磁电系电流表。

12.DS36答案：表示一只设计序号是36的三相三线电能表。

13.T62-V答案：表示一只设计序号是62的便携式电磁系电压表。

14.D3-(p答案：表示一只设计序号是3的便携式电动系相位表。

五、问答题1.电工指示仪表按使用条件分哪几组？各适用于什么条件？答：电工指示仪表按使用条件分A、B、C三组。

A组仪表使用环境温度为0〜40°C，B组仪表-20〜50°C，C组仪表-40〜60°C，相对湿度均为85%范围内。

2.有一块仪表上标有下列符号，请说明各符号的意义。

电工仪表与测量习题册答案一、填空题1、电工仪表按测量对象可分为（电流表）、（电压表）、（功率表）、（电能表）等。

2、测量误差可分为（系统误差）、（随机误差）和（粗大误差）三类。

3、磁电系仪表的表头主要由（永久磁铁）和（可动线圈）组成。

4、电磁系仪表的测量机构主要由（固定线圈）和（可动铁片）组成。

5、电动系仪表的测量机构主要由（固定线圈）和（可动线圈）组成。

6、万用表一般由（表头）、（测量电路）和（转换开关）三部分组成。

7、用兆欧表测量电气设备的绝缘电阻时，一般应选用（1000V）或（2500V）的兆欧表。

8、示波器主要由（示波管）、（水平偏转系统）和（垂直偏转系统）三部分组成。

二、选择题1、下列仪表中，准确度等级最高的是（）A 10 级电压表B 05 级电流表C 02 级功率表D 01 级电能表答案：D2、磁电系仪表的特点是（）A 准确度高，灵敏度高B 准确度低，灵敏度低C 准确度高，灵敏度低D 准确度低，灵敏度高答案：A3、电磁系仪表的特点是（）A 既可测直流，又可测交流B 只能测直流C 只能测交流D 只能测脉动直流4、电动系仪表的特点是（）A 准确度高B 适用于交流测量C 既可测直流，又可测交流，准确度高D 只能测直流答案：C5、用万用表测量电阻时，应选择合适的量程，使指针尽量指在（）A 刻度线的中间区域B 刻度线的左端C 刻度线的右端D 任意位置答案：A6、兆欧表的额定转速为（）A 60r/minB 120r/minC 180r/minD 240r/min7、示波器的 Y 轴灵敏度旋钮位于（）A 示波器面板的左侧B 示波器面板的右侧C 示波器面板的上方D 示波器面板的下方答案：C8、用示波器测量正弦波电压的峰值时，应将示波器的垂直偏转因数调至（）A 最大值B 最小值C 适中值D 任意值答案：C三、判断题1、测量误差是不可避免的，但可以尽量减小。

（）答案：√2、磁电系仪表只能测量直流。

（）3、电磁系仪表的准确度比磁电系仪表高。

电工仪表与测量试题及答案一．电工仪表与测量的内容及重要性1．电工仪表与测量是中等职业技术学校电工专业的一门专业课。

2．电的特殊性：看不见，听不见，闻不着，摸不得。

即正常的感官不能或不允许与之接触。

3．电工测量的重要意义：电能在生产、传输、变配及使用过程中，必须通过各种电工仪表进行测量，并对测量结果进行分析，以保证供电及用电设备和线路的可靠、安全、经济地运行。

4．电工测量的主要对象：电流、电压、电阻、电功率、电能、频率、相位、功率因数、转速等电量、磁量及电路参数。

5．电工仪表：测量各种电量、磁量及电路参数的仪表、仪器。

6．本课程的内容：常用电工仪表的结构、工作原理、选择及使用方法，电工测量方法的选择，测量数据的处理等。

二．电工仪表的发展概况19世纪20年代电流对磁针有力的作用检流计、电桥等1895年第一台感应系电能表20世纪40－60年代仪表的精度越来越高1952年第一只电子管数字电压表问世60年代晶体管数字电压表70年代中、小规模数字式电压表近年来大规模数字电压表三．学习本课程的方法及要求1．按测量机构（或数字式电压基本表）－→测量线路－→测量仪表的基本思路学习。

2．注意理论教学、直观教学和生产实习的密切结合。

§1－1常用电工仪表的分类、型号和标志一．常用电工仪表的分类1．指示仪表（1）按工作原理分类磁电系、电磁系、电动系、感应系、整流系等。

（2）按使用方法分类安装式、便携式。

（3）按被测量的名称分类电流表、电压表、功率表、电能表、频率表、相位表、万用表等。

（4）按准确度等级分类0.1、0.2、0.5、1.0、1.5、2.5、5.0共七级。

（5）按使用条件分类A组环境0－400C B组－200C－500CC组－400C－600C（6）按被测电流种类分类直流仪表、交流仪表、交直流两用仪表三类。

2．比较仪表又分为直流比较仪表和交流比较仪表。

3．数字仪表采用数字技术，以数码形式直接显示被测量的大小。

电工仪表与测量习题册第一章基本知识§ 1—1常用电工测量方法一、填空题*1、电工测量就是把被测量与__________ 行比较，从而确定被测量大小的过程。

2、在电工测量中实际使用的标准量是测量单位的复制体，叫________ 。

二、判断题1、比较测量法的优点是方便简单，读书迅速。

（）2、欧姆表测电阻属于直接测量法。

（）3、电动势是标准电池的复制体。

（）4、伏安法测电阻属于比较测量法。

（）5、基准度量器的标准比标准度量器的高。

（）6用间接法测量晶体管放大器的直接静态工作点具有方便快捷、不易损坏电路板、准确度较高的特点。

（）三、选择题1、常用的电工测量方法有（）种A、3B、4C、5D、62、单臂电桥测电阻属于（）测量法。

A、直接B、间接C替换D、比较3、测量放大器的静态工作点，通常采用（）测量法。

A、直接B、间接C替换D、比较4、测量时，先测出与被测量有关的电量，然后通过计算求得被测量的方法叫（）测量法。

A、直接B、间接C替换D、比较四、问答题*1、常用的电工测量方法有哪几种？各自有哪些优缺点？2、现在需要测量一半导体收音机的静态工作点，试选择测量方法，并说明测量步骤。

§ 1 —2常用电工仪表的分类、型号及标志一、填空题*1、电工测量就是讲被测的电量、磁量或电参数与_________ 行比较，从而确定出被测量大小的过程。

2、电工指示仪表的特点是能将被测电量转换为______________ ，并通过______ 直接读出被测量的大小，所以又称为_______ 表。

*3、电工指示仪表按工作原理分类，主要分为______ 系仪表、_______ 表、 ______ 系仪表和________ 仪表四大类。

4、 电工指示仪表按使用方法分类，可分为的是 _____ 仪表。

5、 实验室一般使用 &数字式仪表的特点是采用 小。

7、 智能仪表一般分为两大类， 8、 磁电系仪表的图形符号是 式仪表。
