LED显示屏的安装要求与安装方式选择

LED显示屏安装工程施工方案1. 引言本文档旨在提供一个针对LED显示屏安装工程的施工方案。

LED显示屏已广泛应用于室内外广告、商业展示和体育场馆等场所，其安装需要专业的施工方案来确保质量和安全。

本文档将详细介绍LED显示屏的施工过程、安装技术要点以及注意事项。

2. 施工过程2.1 准备工作在正式施工前，需要进行一系列准备工作：•确定安装位置：根据用户要求和场地情况，选择合适的安装位置。

•准备材料和设备：包括LED显示屏、金属支架、电缆、连接器、螺丝等。

•进行场地勘察：评估场地情况，包括支撑结构、电源情况等，并制定详细的施工方案。

2.2 安装支架支架的安装是保证LED显示屏稳定性的关键。

在安装支架时，需要注意以下事项：•按照设计要求，选择适当的支架材料并进行加固处理。

•根据实际情况，选择合适的安装方式，如墙面安装、立柱安装等。

•严格遵循安装规范，确保支架牢固可靠。

2.3 进行电气连接LED显示屏的电气连接需要按照标准程序进行，以确保安全可靠。

具体步骤如下：•首先，接地连接：将LED显示屏的金属结构接地，确保漏电保护和防雷电。

•接线连接：根据电气设计图，将正、负极和控制信号线连接到适当的位置。

•进行电气测试：使用万用表等工具进行电气测试，确保接线正确、电压稳定。

2.4 安装LED模块和控制系统LED模块和控制系统的安装是LED显示屏施工的核心步骤。

以下是具体操作流程：•按照设计方案，将LED模块安装到显示屏支架上，并使用螺丝进行固定。

•根据电气图纸，连接LED模块和控制系统，并进行信号测试。

•设置显示屏参数，包括亮度、色彩等，以满足用户需求。

2.5 进行调试和验收完成LED显示屏安装后，需要进行调试和验收工作，确保一切正常运行。

具体过程如下：•执行LED显示屏控制系统的自检程序，并检查显示效果是否符合要求。

•进行亮度、色彩等参数调节，以达到最佳显示效果。

•完成通电测试，检查电源和电气连接是否正常。

LED显示屏安装技巧和注意事项一、安装技巧1.选择合适的安装位置：LED显示屏通常是室外或室内安装的，选择合适的安装位置非常重要。

首先要考虑显示效果，选择能够最大限度展现屏幕内容的位置。

同时还要考虑安装位置是否能够便捷维护，是否有足够的通风和排水条件。

2.确保安全稳固：安装LED显示屏时要确保其稳固可靠，避免因为松动而导致屏幕倾斜或者摇晃。

选择适合的安装结构，如立柱、墙壁等，并确保结构与屏幕相连接处坚固可靠。

对于大型室外显示屏，还需考虑加强对风力的抵抗能力，采取加固措施。

3.保护线缆连接：线缆连接是LED显示屏安装中一个容易疏忽的环节。

要确保连接线缆的插拔牢固可靠，避免松动或者接触不良导致显示屏出现花屏、闪屏等问题。

同时还要保护线缆不受外界因素破坏，如防水、防尘等。

4.校正显示效果：在安装完毕后，要对显示屏进行像素校正和色彩校正，以保证最佳的显示效果。

像素校正通常需要使用专业的校正设备，而色彩校正则需要进行色彩平衡和亮度调节等。

5.调整亮度和对比度：在实际使用中，要根据环境亮度和观众观看距离等因素，调整显示屏的亮度和对比度。

过亮的亮度可能会影响观看效果，过低的亮度则可能导致内容不清晰。

二、注意事项1.避免显示区域过曝：显示屏的显示区域不能暴露在阳光下，因为阳光直射会导致显示效果不佳甚至损坏LED灯珠。

需要在室外安装显示屏时，选择能够遮阳的位置，或者采取遮阳措施，如加装遮阳罩。

2.防止灰尘和湿气侵入：灰尘和湿气是影响LED显示屏寿命的两大因素之一、在安装室外显示屏时，要确保显示区域没有积水，并且尽量避免灰尘堆积。

可以采取防尘措施，如设置防尘网等。

3.防雷防静电：雷电是导致显示屏损坏的另一个常见原因。

在安装室外显示屏时，要选择合适的防雷设施，如避雷针、避雷网等。

同时要避免显示屏接触静电，尽量采取防静电措施，如接地处理等。

4.定期维护和清洁：LED显示屏需要定期进行维护和清洁，以保持最佳的显示效果。

清洁时要用软布轻轻擦拭屏幕表面，避免使用硬物或有腐蚀性的清洁剂。

LED显示屏施工方案及安装注意事项一、施工方案：1.设计方案：根据实际需求，确定LED显示屏的类型、尺寸、像素密度、亮度等参数，并进行设计制作图纸。

2.材料准备：根据设计方案，采购LED显示屏模块、控制卡、电源、钢架等所需材料，并确保材料质量符合相关标准。

3.安装支架：根据设计图纸，安装显示屏支架，并确保支架牢固稳定。

支架的安装位置需要考虑地面承重和周围环境等因素。

4.模块拼装：将LED显示屏模块按照设计方案进行拼装，确保模块之间的接口连接正确，并使用固定螺丝固定。

5.电路连接：根据控制卡的接口要求，将各个模块的电路连接到控制卡，并连接电源线。

6.电源接入：将电源线连接到LED显示屏的电源接口，并确保电源接线正确且牢固。

7.调试测试：按照显示屏控制卡的说明书进行设置和调试，确保显示屏的正常运行。

8.固定安装：将经调试后的LED显示屏固定在支架上，并进行细微调整，确保显示效果最佳。

9.安全防护：对显示屏周围进行安全防护措施，如设置防护罩、防雷接地等，以确保显示屏在恶劣环境中的安全运行。

10.防护措施：根据显示屏的使用环境，设置适当的防护措施，如防水、防尘等，以延长显示屏的寿命。

二、安装注意事项：1.安全规范：施工人员必须具备相关安全知识，使用安全防护用具，并遵守安全操作规范，确保施工过程中的人身安全。

2.施工现场准备：施工人员应确保施工现场空气流通，灭火器材齐备，并注意避免施工现场发生火灾、爆炸等安全事故。

3.电源接入：电源接入必须符合国家电气安装标准，接线应牢固可靠，避免出现电气故障或触电等安全隐患。

4.支架安装：支架安装要坚固稳定，支架与地面的连接必须经过合理的设计和计算，以确保显示屏不会倒塌或移动。

5.显示效果：显示屏的亮度、色彩饱和度、清晰度等参数应符合设计要求，同时要避免亮度过高或过低造成视觉疲劳或显示效果不佳。

6.防雷接地：根据显示屏的地理位置和周围环境，进行适当的防雷接地措施，以保护显示屏免受雷击损坏。

led屏安装方案随着科技的进步，数字化技术在我们的日常生活中扮演着越来越重要的角色。

数码显示屏，特别是LED屏幕，已成为商业和企业市场广告展示的主力和首选方式。

由于其高亮度和高清晰度，LED屏幕已经成为许多公司展示他们的品牌和服务的有效工具。

然而，安装LED屏幕并不能认为仅仅是将LED屏幕安装在墙上，还需要仔细考虑各种需求和合适的安装方案。

安装地点首先，选择LED屏幕的安装地点非常重要。

基础设施和安全性也需要考虑。

一般来说，LED屏幕适合在户外和室内使用。

对于户外屏幕，你需要选择耐用和防水的材料。

LED屏幕需要能够承受狂风暴雨、极端低温和高温。

对于室内安装，LED屏安装的地点应该是非常稳固和温度适宜的地方，以便保持其正常最高性能。

LED屏幕规格其次，要选择适当的LED屏幕规格。

LED屏幕有不同的屏幕分辨率和像素密度，选择适合你需要的规格要优先考虑。

一般来说，LED屏幕的像素越高，显示效果越清晰。

但这也意味着价格越高。

因此，在购买之前，需要确认你的预算以及LED屏幕所需的像素密度，以便选择一个更经济实用的LED屏幕规格。

功率需求第三个问题是LED屏幕功率的需求。

为了正常工作，LED屏幕需要一个电源。

LED屏幕的功率需求应该考虑到安装位置、使用时间以及电路负载等因素。

我们需要确保安装的LED屏幕的功率要与电源输出能力相匹配，否则可能会造成屏幕闪烁或者电路短路等问题。

安装方式最后，安装LED屏幕有不同的方式。

你可以选择投影式安装还是墙贴式安装。

不同的安装方式适用于不同类型的LED屏幕。

投影式安装适用于需要移动LED屏幕或者需要安装在透明隔板上的LED屏幕。

而墙贴式安装适合LED屏幕需要永久安装的情况。

结论总之，选择合适的LED屏幕安装方案必须考虑很多问题。

了解这些问题并做到充分准备，可以避免一些常见的技术问题。

选择正确的安装方案可以帮助你的LED屏幕更好地服务于你的企业或个人品牌。

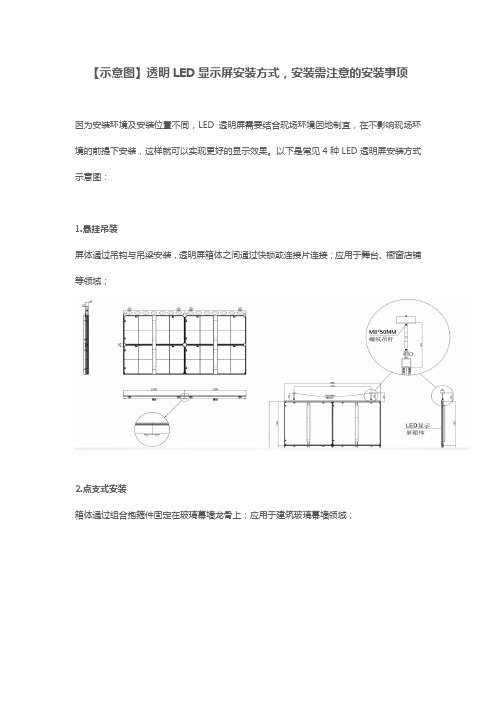

【示意图】透明LED显示屏安装方式，安装需注意的安装事项因为安装环境及安装位置不同，LED透明屏需要结合现场环境因地制宜，在不影响现场环境的前提下安装，这样就可以实现更好的显示效果。

以下是常见4种LED透明屏安装方式示意图：1.悬挂吊装屏体通过吊钩与吊梁安装，透明屏箱体之间通过快锁或连接片连接；应用于舞台、橱窗店铺等领域；2.点支式安装箱体通过组合抱箍件固定在玻璃幕墙龙骨上；应用于建筑玻璃幕墙领域；3.框架式安装采用复合螺栓直接将箱体边框固定在玻璃幕墙龙骨上，无需任何钢结构；应用于建筑玻璃幕墙领域；4.固定垒装透明屏箱体通过连接片固定在日字架上；应用于展厅、车展、发布会等领域；LED透明屏在安装过程中要注意什么问题1. LED透明屏安装位置挑选：检测现场环境所在位置的实际情况并勘测；安装透明屏的位置要避免显示区域被其他物体或建筑遮挡，以免影响人们视觉观看效果。

2. LED透明屏结构确认：在前期厂家设计结构施工图纸时，应将建筑物及构造类型、尺寸及设立透明屏的位置进行详细说明，并对其进行分析确认，以保证其良好的运行性能。

3. 透明屏安装施工要点：在施工时应随时与施工单位保持联系，及时了解透明屏安装进展情况，如距离允许应尽量去施工现场考察，以免施工与规划不同时，能立即发现问题并及时调整，保证能顺利完成安装。

透明屏安装注意事项●安装、供电、调试前，请阅读联曼光电透明屏指导书里面的“安全警告”章节。

●确保安装屏幕的安装结构至少能承受屏幕、安装配件、线材等总重量的5倍重量。

●确保安装屏幕位置上方无易掉落物品，避免对屏幕的破坏和造成人员伤亡。

●确保在距离屏幕1m的范围内没有易爆物品放置。

●确保在屏体下方位置，无行人及车辆经过，并做好适当限制活动区域及提示疏导。

●安装时，按正常的操作流程来，如是高空作业，做好戴安全帽等安全相关措施。

LED显示屏安装工程施工方案一、工程概况本工程为LED显示屏的安装工程，包括LED显示屏的安装、调试和验收等一系列工作。

安装地点为室内，并根据实际情况确定最佳安装位置和方法。

二、安装方案1.施工前准备（1）根据施工图纸和设计要求，准确计算电源线路长度、控制线路长度和信号源线路长度，配备相应长度的电线和接口器材。

（2）确认安装位置，并确保安装地面平整、稳固，方便进行安装工作。

（3）确认所需的安装围墙或安全扶手的位置和尺寸，并进行施工准备。

2.电源线路布置（1）根据设计要求，从外电箱处引入电源线，并进行线路敷设。

注意保证线路的安全性和美观性，避免线路过长、过多弯折等情况。

（2）根据显示屏安装位置，布置好各个分段供电点，确保安装地点附近有足够的电源插座。

3.控制线路布置（1）根据设计要求，将控制器和显示屏之间的控制线路进行连接，确保信号的稳定传输。

（2）控制线路的敷设尽量避免与电源线路重合，并进行隐蔽布线，保证美观。

4.LED显示屏的安装（1）清洁安装区域，确保无尘、无杂物，防止灰尘进入LED显示屏。

（2）根据LED显示屏的尺寸和形状，进行支撑架的安装，并确保支撑架的稳固牢固。

（3）将LED显示屏模块逐一安装到支撑架上，并根据设计要求进行拼接和固定。

（4）安装完成后，检查显示屏的水平度和平整度，并及时调整。

5.调试和验收（1）根据工程要求，进行LED显示屏的调试工作。

（2）调试包括：亮度调整、色彩校正、画面分辨率设置等。

（3）调试完成后，进行显示屏内容的验收，确保图像质量和内容精确无误。

6.安全措施（1）在搬运和安装过程中，要使用合适的工具和设备，确保安装人员的安全。

（2）在高处施工时，要采取必要的防护措施，如安装安全网、设置安全扶手等，以防止工作人员受伤。

三、保养与维护1.定期对LED显示屏进行检查和保养，特别是在高使用频率和恶劣环境下使用的场所，应增加保养次数。

2.检查供电线路和控制线路的连接是否松动，如有松动及时拧紧。

LED显示屏安装方案随着科技的迅速发展，LED显示屏在室内和室外广告、信息发布、商业展示等领域得到了广泛应用。

而安装LED显示屏是使用它们的前提条件，因此需要有一个完善的安装方案来确保其正常运行，下面是一个关于LED显示屏安装方案的详细说明。

第一步：位置选择首先需要从物理角度选择安装位置，包括室内和室外。

对于室内显示屏来说，建议选择靠近该场所的主要入口或中央区域，以便更好地吸引观众目光。

对于室外显示屏来说，需要考虑周围环境因素，并选择一个高可见度的位置。

第二步：结构设计根据LED显示屏的尺寸和重量，需要设计并制造支架或支撑结构。

确保支架坚固、稳定，并能经受各种天气条件的考验。

在设计过程中，需要考虑到显示屏的安全和易用性，以便于后期维护和更换。

第三步：电源供应为了保证显示屏能够正常工作，需要为其提供稳定、可靠的电源供应。

根据显示屏的功率需求，选择合适的电源设备，并确保其符合相关安全标准。

电源供应的设计应该考虑到电源的充足性、可靠性和备份系统。

第四步：信号传输显示屏的信号传输是保证画面清晰、稳定显示的关键。

一种常见的方式是使用高清视频信号线或者光纤传输线，以避免信号损失。

此外，还需要考虑到信号源的位置和布线，以确保信号传输的可靠性。

第五步：散热与防潮处理由于LED显示屏的长时间工作会产生大量热量，因此必须考虑散热问题。

在安装过程中，需要为显示屏设计散热装置，确保其能够有效散热，以保证长期稳定工作。

同时，为了防止因湿气引起的元件腐蚀和故障，需要进行防潮处理。

第六步：安装与调试在完成以上准备工作后，可以开始进行实际的安装与调试工作。

首先要确保所有的零部件和设备都齐全，并按照设计方案进行组装。

在安装的过程中，需要严格按照制造商的建议和标准操作，确保每一个细节都被正确地处理。

完成安装后，还需要进行调试和测试，以确保显示屏的正常运行。

第七步：运维与维护安装完成后，及时进行显示屏的运维和维护工作，以保持其良好的工作状态和延长寿命。

户外LED显示屏安装专项方案一、背景介绍随着科技的不断发展和应用的日益广泛，户外LED显示屏已经成为现代城市交通、广告和娱乐等领域不可或缺的重要设备。

为了保证户外LED显示屏的正常运行，安装专项方案是必不可少的。

本文将对户外LED显示屏的安装进行详细介绍，包括前期准备、安装步骤、安全措施和后期维护等方面。

二、前期准备1.安装位置选定：根据实际需要和使用环境，选择合适的位置进行安装。

要考虑观众视线、光线照射、安全性等因素。

2.安装工具准备：根据安装需求，准备好必要的工具和设备，包括螺丝刀、电钻、电缆等。

3.安装环境清理：确保安装位置干净整洁，清除可能影响安装的杂物。

三、安装步骤1.安装支架：根据实际情况，选择合适的支架类型，如壁挂、立柱或悬挂等。

按照设备规格，固定支架到安装位置，并确保支架牢固可靠。

2.安装显示屏模块：根据实际情况和显示屏模块的尺寸，将模块逐一安装到支架上。

根据模块之间的接口，进行线缆连接，确保连接牢固，并进行相应防水处理。

3.安装配套电源和控制系统：根据实际需求和设备规格，安装显示屏的配套电源和控制系统。

确保电源供应稳定可靠，控制系统正常运行。

4.连接电源和信号：使用合适的电缆连接显示屏的电源和信号输入。

确保连接正确无误，并进行相关测试。

5.连接地线：为了防止静电和雷击等问题，需连接良好的地线。

将显示屏的金属部分与接地线连接，确保地线质量良好。

四、安全措施1.安全防护：在安装过程中，要戴好头盔、安全带和手套等防护设备，确保工作人员的人身安全。

2.防电击措施：安装过程中，务必断开电源，并确保不会发生电击事故。

工作人员要注意避免触碰裸露的电线和接口。

3.防雷击措施：安装显示屏时，要在显示屏金属部分连接良好的接地线，以提供良好的保护，防止雷击。

四、后期维护1.规定检查时间：制定检查周期表，定期对显示屏进行检查和清洗。

根据使用情况和环境要求，安排专门人员负责维护。

2.定期清洗：定期对显示屏进行清洗，除去积尘和污渍。

第一章显示屏安装须知1、显示屏检查在显示屏在翻开包装前，依照收货清单对显示屏及备件的数量逐一进行确认，显示屏的各项防淋、防晒、防压及方向标示可否清楚，尔后检查显示屏的包装有无损坏，保证显示屏屏体完好无缺。

〔1-1、1-2〕防淋、易碎及方向标示是箱体采用保鲜膜及否清楚或包装有无损坏四个护角全面保护图 1-1 纸制包装箱外观〔撤偷换装前〕图1-2纸制包装箱内部〔撤偷换装后〕2、显示屏拆包装后检查及屏体介绍、显示屏拆包装后的检查显示屏在长途运输过程中不能防范的会出现一些碰撞等，因此在货运输抵达目的地后，第一对付货物的数量以及包装进行检查，发现问题及时与我司及相关货运公司联系，以便后续的沟通协调。

、箱体外观优异，表面无刮花、面罩无损坏等、箱体定位销安装牢固无松动，门锁可靠连接无损坏〔图1-6、图 1-7〕门锁定位销图 1-6图1-7开箱体门锁用钥匙图 1-8、显示屏屏体介绍2.2.1 箱体设计原理图〔图1-9〕：图 1-9、箱体内部布局图〔图1-10〕紧固用螺丝孔风扇排线门锁环扣DC5V 线接收卡通风孔供电电源地线接线座到接线座连接线AC220V 接线座图 1-103、显示屏备件的检查依照收货清单翻开显示屏备件箱，逐一检查备件种类及数量，确认无遗漏工程4、常用安装件及工具介绍、扳手〔图 1-11〕主要用来固定箱体与箱体之间的连接片用。

图 1-11〔选配参照〕、螺丝刀〔图1-12、图 1-13、图 1-14〕图 1-12 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。

图 1-12(选配参照 )图 1-13 型螺丝刀主要用来拆卸面罩上螺丝。

图 1-13(选配参照 )图 1-14 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。

图 1-14(选配参照 )、连接片及固定螺丝〔图1-15〕图 1-15 中：连接片螺丝图 1-15图 1-16图 1-17、连箱电源线〔图1-18〕、万用表〔图1-19〕、信号线〔图1-20〕图 1-18 主要用作箱体间电源的连通。
