河流流量过程曲线图的判读与应用降水形成的水流，从它产生的地点向流域出口断面的汇集过程，称之为汇流过程。
据此完成下面两题。
1.若下图示意某一流域不同暴雨中心位置对流域汇流的影响，图中①－④曲线分别表示暴雨中心发生在上、中、下游区域或暴雨均匀分布时的汇流过程，则暴雨中心发生在下游区域时，对应的曲线应是()A．①曲线B．②曲线C．③曲线D．④曲线2.不同的流域形状与水系特征对汇流过程的影响不同。
下图中的甲、乙、丙分别表示不同的流域形状与水系特征。
在其他条件相同时，甲、乙、丙分别对应的汇流过程应是()A．甲——③乙——①丙——②B．甲——①乙——③丙——②C．甲——②乙——③丙——①D．甲——①乙——②丙——③读“河流流量与距河口距离的关系示意图”，据此回答下面两题。
3.图中能反映一般河流规律的是()A．①B．②C．③D．④4.下列河流中，曾出现过图中④现象的是()A．黄河B．尼罗河C．密西西比河D．亚马孙河下图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。
读下图，据此完成下面两题。
5.此次局地暴雨可能出现在图a中的()A．①地B．②地C．③地D．④地6.乙水文站洪峰流量峰值小于甲水文站，主要是因为甲、乙水文站之间()A．河道淤积B．河谷变宽C．湖泊分流D．湖水补给量减小水位是指河流某处水面的海拔，一年中等于和大于某一水位出现的天数之和称为历时。
读“某河流某观测站测得的水位过程线与水位历时曲线图”，回答下面三题。
7.该河流的主要补给水源为 ()A．大气降水B．季节性积雪融水C．高山冰雪融水D．地下水8.该观测站最可能位于 ()A．青藏高原B．黄土高原C．东北平原D．长江中下游平原9.若在该观测站上游修建一水库，则历时曲线上 ()A． M、N同时右移B． M左移、N右移C． M、N同时左移D． M右移、N左移下图为“我国某地水库多年平均入库水量和月均水位变化图”，读图完成下面三题。
4 / 58.河流流量过程线图的判读典图1:某流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线图典图2:某流域森林火灾后第1年、第6年两次相同降雨条件下河流流量过程线图典图3:我国某地气温、降雨量和所在流域径流深度统计图典图4:某次长江洪水过程洞庭湖入、出湖径流量的变化图考向:考查局地暴雨出现的地点及河流径流量变化特点考向:考查河流径流量变化特点及其影响因素考向:考查河流补给类型及流域地域特征考向:考查河流水与湖泊水的补给关系及时间表现1.了解河流流量过程曲线与地理环境的关系(1)地区(我国)(2)天气(我国)4 / 5(3)气候(北半球)2.明确河流流量过程曲线图反映的主要内容 (1)河流流量的大小。
(2)曲线变化幅度反映了流量的季节变化。
(3)曲线高峰区反映了河流汛期出现的时间和长短。
(4)曲线低谷区反映了河流枯水期出现的时间和长短。
3.根据河流流量过程曲线图分析原因 (1)河流流量是由河流补给水源决定的。
(2)汛期出现在夏秋季、枯水期出现在冬春季的河流,一般为雨水补给。
地中海气候区的河流汛期出现在冬春季、枯水期出现在夏秋季,也主要是雨水补给。
(3)汛期出现在夏季的河流,除由雨水补给外,也可能是冰川融水补给。
(4)出现春汛和夏汛两个汛期的河流,除由雨水补给外,还可能由季节性积雪融水补给。
(5)河流在冬季断流可能是河水封冻的缘故。
内流河断流则往往是气温低,冰川不融化,没有冰川融水补给所致。
(6)流量过程曲线变化和缓的河流,多是由地下水补给,也可能是热带雨林气候区或温带海洋性气候区的河流,还可能是因为水库的调节作用。
下图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。
读图,完成下面两题。
1.此次局地暴雨可能出现在图a中的( )A.①地B.②地C.③地D.④地2.乙水文站洪峰流量峰值小于甲水文站,主要是因为甲、乙水文站之间( )A.河道淤积B.河谷变宽C.湖泊分流D.湖水补给量减小解答示例:答案 1.D 2.C下图为某流域森林火灾后第1年、第6年两次相同降雨条件下河流流量过程线图。
河流流量过程曲线图的判读河流流量过程曲线图表述了河流径流的特征和运动的基本规律，也就是河水的空间来源和时间变化的总体反映，它是由纵、横坐标组成的坐标图。
[常考图示][判读技巧](1)识别图中纵、横坐标代表的地理事物的名称、单位及方法，特别是纵坐标应更加关注，如代表几个地理事物，各个地理事物是用什么形式表示的等，如图3中的纵坐标代表气温、降水量和径流分配。
(2)以横坐标的时间变化为主线，分析其水文特征，如流量大小、汛期及流量的季节变化、冰期及断流情况，以及流量的年际变化情况等。
①阅读图中流量过程曲线，依纵坐标中流量数据(绝对值或相对值)推断河流全年流量(或多年平均流量)的大小。
②分析图中流量过程曲线弯曲的变化幅度，可以确定河流流量的枯水期、丰水期(或枯水年、丰水年)的时间段，丰水期和枯水期流量的差值大小；是否有断流，断流出现在哪几个月份等，说明河流流量年内季节变化规律(或流量的年际变化规律)。
(3)流量过程曲线反映的主要内容。
①流量的大小。
②从曲线变化幅度了解水量的季节变化。
③从曲线高峰期了解汛期出现的时间和长短。
④从曲线低谷区了解枯水期出现的时间和长短。
(4)从流量过程曲线图中分析河流补给。
①洪水期出现在夏秋、枯水期在冬春的河流，一般多为雨水补给，但地中海气候区河流刚好相反。
②汛期出现在夏季的河流，除由雨水补给外，也可能是冰川融水补给。
③春季和夏季出现两个汛期的河流，除由雨水补给外，还可能有季节性积雪融水补给。
④河流在冬季断流可能是河水封冻的缘故，内流河往往是由于气温低，冰川不融化，没有冰川融水补给所致。
⑤曲线变化和缓，多系地下水补给，也可能是热带雨林气候区或温带海洋性气候区的河流。
[应用体验]1．(2012·全国卷)下图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。
读图，完成(1)～(2)题。
(1)此次局地暴雨可能出现在图a中的( )A．①地B．②地 C．③地 D．④地(2)乙水文站洪峰流量峰值小于甲水文站，主要是因为甲、乙水文站之间( )A．河道淤积 B．河谷变宽 C．湖泊分流 D．湖水补给量减小[解析]1．从图名中可知图b是一次暴雨后图a中甲乙两水文站的流量变化状况，其变化状况可以洪峰出现时间、洪峰流量大小等方面分析。

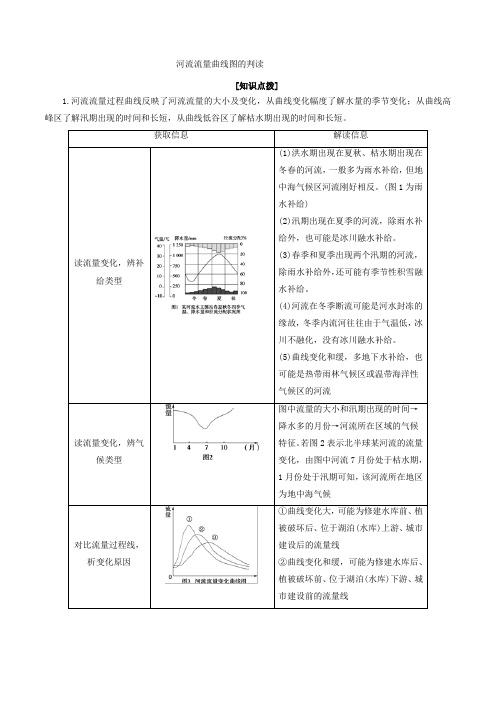

河流流量曲线图的判读[知识点拨]1.河流流量过程曲线反映了河流流量的大小及变化，从曲线变化幅度了解水量的季节变化；从曲线高峰区了解汛期出现的时间和长短，从曲线低谷区了解枯水期出现的时间和长短。
2.常见变式图分析(1)多种给方式的河流流量补过程曲线图(以松花江为例)东北地区由于纬度较高,冬季严寒,积雪深厚,春季积雪消融,4月份左右形成第一次汛期(春汛);7、8月份东南季风带来降雨,河流出现第二次汛期(夏汛);冬季气温低,河流封冻。
(2)水库建成前后的流量变化图水库对河流水量具有调蓄功能,汛期时可以蓄水,降低水库下游的水位;枯水期时通过放水,可以提高水库下游的水位,这样就使河流流量变得平缓,达到消除洪水或推迟洪峰、枯水期增加下游水量的目的,实现趋利避害。
(3)汛期时入湖、出湖径流量变化曲线图汛期时上游来水,一部分流到湖泊中去,减小了下游水量,这样就使湖泊下游河段在汛期时,水位有所降低;枯水期时,湖泊中的一部分水可以回流到河流,增加了下游水量,这样就使枯水期时,水位有所升高。
湖泊下游的径流量过程线比上游平缓。
(4)同一条河流不同河段的径流量变化图北半球某条河流上游水文站和下游水文站测得的径流量随季节变化曲线图判读思路:第一步,明确径流量的变化主要受气候(降水和气温)的影响。
第二步,根据图名或材料获取河流的位置信息,并结合径流高值区或低值区出现的时间及径流的变化分析影响径流变化的因素,进而判断河流补给类型。
例如,上图中,由图名可知图示河流位于北半球。
该河上游水量小,各月份水量变化平缓,冬季径流量小,夏季径流量大,说明径流随着气温变化而变化,补给类型应为冰雪融水补给。
下游全年径流量变化明显,冬季径流量大,而冬季气温低,不会是冰雪融水补给,只能是雨水补给,且下游夏季径流量小,说明降水少,结合下游冬季降水多可知,下游为地中海气候。
(5)与径流量相关的要素变化曲线图下图为我国某河流的径流量逐月累积曲线图,判读时先要明确径流量逐月累计与径流量之间的关系,月径流量越大,累积径流曲线变化越明显。
河流流量过程曲线图的判读与应用降水形成的水流，从它产生的地点向流域出口断面的汇集过程，称之为汇流过程。
据此完成下面两题。
1.若下图示意某一流域不同暴雨中心位置对流域汇流的影响，图中①－④曲线分别表示暴雨中心发生在上、中、下游区域或暴雨均匀分布时的汇流过程，则暴雨中心发生在下游区域时，对应的曲线应是()A．①曲线B．②曲线C．③曲线D．④曲线2.不同的流域形状与水系特征对汇流过程的影响不同。
下图中的甲、乙、丙分别表示不同的流域形状与水系特征。
在其他条件相同时，甲、乙、丙分别对应的汇流过程应是()A．甲——③乙——①丙——②B．甲——①乙——③丙——②C．甲——②乙——③丙——①D．甲——①乙——②丙——③读“河流流量与距河口距离的关系示意图”，据此回答下面两题。
3.图中能反映一般河流规律的是()A．①B．②C．③D．④4.下列河流中，曾出现过图中④现象的是()A．黄河B．尼罗河C．密西西比河D．亚马孙河下图示意某流域水系分布(a)和该流域内一次局地暴雨前后甲、乙两水文站观测到的河流流量变化曲线(b)。
读下图，据此完成下面两题。
5.此次局地暴雨可能出现在图a中的()A．①地B．②地C．③地D．④地6.乙水文站洪峰流量峰值小于甲水文站，主要是因为甲、乙水文站之间()A．河道淤积B．河谷变宽C．湖泊分流D．湖水补给量减小水位是指河流某处水面的海拔，一年中等于和大于某一水位出现的天数之和称为历时。
读“某河流某观测站测得的水位过程线与水位历时曲线图”，回答下面三题。
7.该河流的主要补给水源为 ()A．大气降水B．季节性积雪融水C．高山冰雪融水D．地下水8.该观测站最可能位于 ()A．青藏高原B．黄土高原C．东北平原D．长江中下游平原9.若在该观测站上游修建一水库，则历时曲线上 ()A． M、N同时右移B． M左移、N右移C． M、N同时左移D． M右移、N左移下图为“我国某地水库多年平均入库水量和月均水位变化图”，读图完成下面三题。
