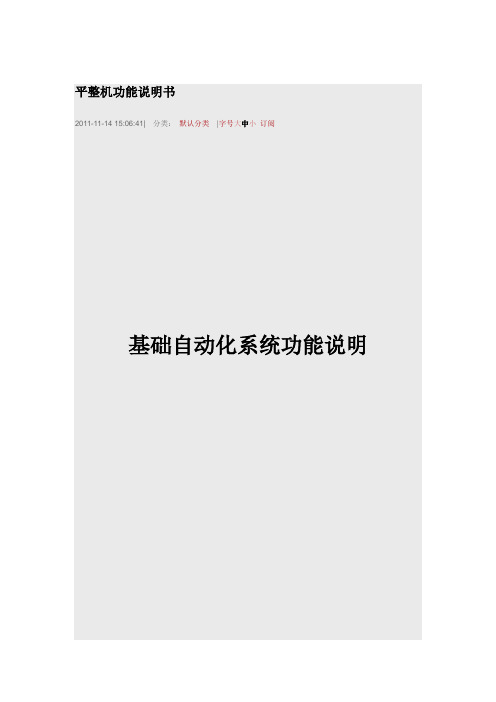

平整机功能说明书2011-11-14 15:06:41| 分类：默认分类|字号大中小订阅基础自动化系统功能说明目录1 顺序控制101.1 入口1#钢卷运输车101.1.1 功能描述101.1.1.1 运转过程101.1.1.2 宽度对中111.1.2 传动装置及检测元件131.1.3 阀台动作表131.1.4 控制模式131.2 钢卷准备站141.2.1 功能描述141.2.2 传动装置及检测元件15 1.2.3 阀台动作表161.2.4 控制功能171.2.4.1 地辊转动171.2.4.2 压卷辊摆动171.2.4.3 压辊181.2.4.4 下夹送辊181.2.4.5 切头剪181.2.4.6 切头溜槽181.3 入口2#钢卷运输车191.3.1 功能简述191.3.1.1 运转过程191.3.2 宽度对中201.3.3 高度对中211.3.4 传动及检测元件211.3.5 阀台动作表221.3.6 控制方式221.3.6.1 手动控制221.3.6.2 自动控制231.3.7 速度设定241.4 开卷机251.4.1 功能描述251.4.2 传动装置及检测元件25 1.4.3 阀台动作表261.4.4 控制功能261.4.4.1 开卷机复位261.4.4.2 卷筒转动271.4.4.3 卷筒胀缩271.4.4.4 开卷机换档281.4.4.5 支撑轴承281.5 卷筒移动/对中调节281.5.1 功能描述281.5.1.1 传动装置及检测元件28 1.5.2 控制功能291.5.2.1 概述291.5.2.2 对中方式291.5.2.3 手动方式301.5.2.4 运行监测301.6 压紧辊/深弯辊301.6.1 功能描述301.6.2 传动装置及检测元件30 1.6.3 阀台动作表311.6.4 控制功能321.6.4.1 压紧辊321.6.4.2 压紧辊/深弯辊移动321.6.4.3 深弯辊321.7入口夹送装置331.7.1 功能描述331.7.2 传动装置及检测元件33 1.7.3 阀台动作表341.7.4 控制功能341.7.4.1 开头器341.7.4.2 上夹送辊升降341.7.4.3 上夹送辊辊转动341.7.4.4 下夹送辊转动351.8夹送辊矫直机351.8.1 功能描述351.8.2 传动装置及检测元件36 1.8.3 阀台动作表361.8.4 控制功能361.8.4.1 矫直辊转动361.8.4.2 矫直辊压下371.8.4.3 压低辊升降381.9 入口侧导装置381.9.1 功能描述381.9.2 传动装置及检测元件38 1.9.3 阀台动作表381.9.4 控制功能391.9.4.1 开闭控制391.10 四辊平整机391.10.1 功能描述391.10.1.1 概述391.10.1.2 工作辊换辊过程411.10.1.3 支撑辊换辊411.10.1.4 轧制中心线调整装置421.10.1.5 传动装置及检测421.10.1.6 防皱辊441.10.1.7 轧制中心线调整装置441.10.1.8 阀台动作表451.10.2 控制功能461.10.2.1 工作辊锁紧装置461.10.2.2 支承辊锁紧装置461.10.2.3 工作辊换辊461.10.2.4 支承辊换辊471.10.2.5 轧制中心线调整装置471.10.2.6 防皱辊481.10.2.7 轧辊擦拭装置481.11 切分剪481.11.1 功能描述481.11.2 传动装置及检测元件48 1.11.3 阀台动作表491.11.4 控制功能491.11.4.1 板尾夹送辊491.11.4.2 液压横切剪491.12 试样、切废收集装置50 1.12.1 功能描述501.12.2 传动装置及检测元件50 1.12.3 阀台动作表501.12.4 控制功能511.12.4.1 摆动台511.12.4.2 切头筐511.12.4.3 试样盘511.13 出口侧导装置511.13.1 功能描述511.13.2 传动装置及检测元件52 1.13.3 阀台动作表521.13.4 控制功能521.13.4.1 开闭控制521.14 夹送张力装置531.14.1 功能描述531.14.2 传动装置及检测元件53 1.14.3 阀台动作表551.14.3.1 压头辊升降561.14.3.2 张力辊定位561.14.3.3 张力辊升降561.14.3.4 上夹送辊升降571.14.3.5 离合器控制571.14.3.6 张力辊/夹送辊传动581.14.3.7 压尾辊定位581.14.3.8 压尾辊升降591.14.3.9 导向辊及导向台601.14.3.10 侧支撑601.15 卷取机611.15.1 功能描述611.15.2 传动装置及检测元件61 1.15.3 阀台动作表621.15.4 控制功能621.15.4.1 卷取准备621.15.4.2 卷筒转动631.15.4.3 卷筒胀缩641.15.4.4 卷取机换档641.15.4.5 卸料推板641.15.4.6 压紧辊摆动651.16 卷筒移动/纠偏651.16.1 功能描述651.16.2 传动装置及检测元件66 1.16.3 控制功能661.16.3.1概述661.16.3.2对中方式661.16.3.3手动方式671.16.3.4运行监测671.17 出口钢卷运输车671.17.1 功能简述671.17.2 传动装置及检测元件68 1.17.3 阀台动作表691.17.4 控制功能691.17.4.1压力切换691.17.4.2运行方式691.17.4.3手动运行701.17.4.4自动运行701.17.4.5速度设定711.18 出口1#步进梁运输机72 1.18.1 功能描述721.18.2 步进循环721.18.3 传动装置及检测元件72 1.18.4 阀台动作表731.18.5 控制功能731.18.5.1 地辊控制731.18.5.2 步进梁封锁731.18.5.3 手动运行741.18.5.4 自动运行751.18.5.5 速度设定751.18.5.6 互锁阀控制761.19 旋转台761.19.1 功能描述761.19.2 传动装置及检测元件761.19.3 阀台动作表761.19.4 控制功能771.20 出口2#步进梁运输机771.20.1 功能描述771.20.2 步进循环781.20.3 传动装置及检测元件781.20.4 阀台动作表791.20.4.1 步进梁封锁791.20.4.2 手动运行791.20.4.3 自动运行801.20.4.4 速度设定801.20.4.5 互锁阀控制812 辅系统顺序控制822.1.1 概述822.1.2 液压站协调822.1.2.1 运行模式管理822.1.2.2 液压站状态监测832.1.2.3 备用泵管理842.1.2.4 启动管理862.1.3 主油泵控制872.1.3.1 传动性能及检测元件872.1.3.2 控制功能872.1.4 循环泵控制892.1.4.1 传动性能及检测元件892.1.4.2 控制功能892.1.5 冷却器控制902.1.5.1 传动性能及检测元件902.1.5.2 控制功能912.1.6 加热器控制912.1.6.1 传动性能及检测元件912.1.6.2 控制功能922.2 伺服液压系统932.2.1 概述932.2.2 液压站协调932.2.2.1 运行模式管理932.2.2.2 液压站状态监测942.2.2.3 备用泵管理952.2.2.4 启动管理972.2.3 主油泵控制972.2.3.1 传动性能及检测元件972.2.3.2 控制功能982.2.4 循环泵控制992.2.4.1 传动性能及检测元件992.2.4.2 控制功能1002.2.5 冷却器控制1012.2.5.1 传动性能及检测元件1012.2.5.2 控制功能1012.2.6 加热器控制1022.2.6.1 传动性能及检测元件1022.2.6.2 控制功能1022.3 稀油润滑系统1032.3.1 概述1032.3.2 稀油润滑站协调1032.3.2.1 运行模式管理1042.3.2.2 稀油润滑站状态监测1042.3.2.3 备用泵管理1062.3.3 油泵控制1062.3.3.1 传动性能及检测元件1062.3.3.2 控制功能1072.3.4 冷却器控制1082.3.4.1 传动性能及检测元件1082.3.4.2 控制功能1082.3.5 加热器控制1092.3.5.1 传动性能及检测元件1092.3.5.2 控制功能109顺序控制入口1#钢卷运输车功能描述入口1#钢卷小车用于把钢卷从入口固定鞍座（1#、2#、3#）运送到入口地辊站上，并在运送过程中利用光电开关实现带钢的宽度对中，以便带钢头部顺利进入切头剪。
莱臣斯平移门机控制板使用说明书LYC-K33使用说明书请详细阅读LYC-K33慢速型智能型内置平移门控制板是我公司最新开发的产品，采用先进的微电脑控制，比一般的控制系统更稳定，更安全可靠，并有以下显著特点：1、防冲行程设计当门体到达行程，只能按相反方向按键，电机才能动作，防止冲出行程。
2、电机时间保护避免电机在行程失灵时长时间的运转，时间90秒可以调整。
3、自动关门功能时间可从1~240秒调整。
4、电机力度调整可调整电机运行力度。
5、电机遇阻力度调整可调整电机遇阻力度。
6、高保密性LYC-K33型具有遥控功能，遥控灵敏，遥控距离远，抗干扰性强，并采用目前最先进的跳变编解码技术，比现市场上用的传统遥控器（密码数为6561组）更具高的安全和保密性，密码数可达100万组，并不可破解。
7、遥控器键盘自动锁功能自动锁遥控时间为60S，避免了误触的危险。
操作：配制发射器时，用停键来学习，可自动取消该发射器遥控锁键盘功能;其它键学习默认为有自动锁键盘功能。
8、红外防夹功能(用常开型)当门在关门时，有障碍物挡住红外线时，门体会自动停，并反方向运行，防止夹伤人或物体。
9、LED显示故障检测显示信号的输入输出一目了然，方便使用和维修。
技术参数：输入电压：~220V±10%最大输出电流：5A保险丝选用：AC220V5A遥控距离：开阔地>30米安装步骤：1、安装电机。
2、接电调试。
遥控器使用方法：本控制板最多能配120个遥控器，配第121个遥控器时，第一个遥控器作废(即不能使用)。
A、遥控键盘操作：按动遥控器上的方向（关门开门）键可使电机动作，按遥控器上停键，电机停。
B、锁定手动键盘：当按动遥控器上的锁键时，控制盒进入锁定状态（面板上的停指示灯闪动），即只锁定手动按钮和遥控方向键，可按遥控器上停键解锁（面板上的停指示灯停止闪动）；在控制盒锁定状态，必须按遥控器上停键解锁后,才能使遥控器上的方向键和控制器上的手动正常使用。

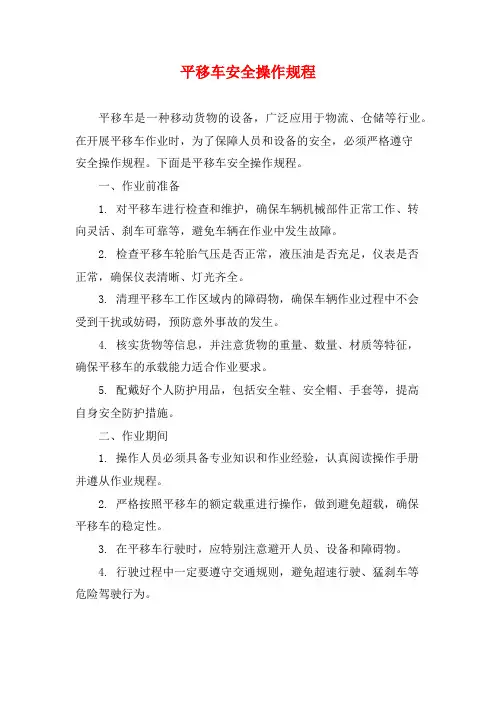

平移车安全操作规程平移车是一种移动货物的设备，广泛应用于物流、仓储等行业。
在开展平移车作业时，为了保障人员和设备的安全，必须严格遵守安全操作规程。
下面是平移车安全操作规程。
一、作业前准备1. 对平移车进行检查和维护，确保车辆机械部件正常工作、转向灵活、刹车可靠等，避免车辆在作业中发生故障。
2. 检查平移车轮胎气压是否正常，液压油是否充足，仪表是否正常，确保仪表清晰、灯光齐全。
3. 清理平移车工作区域内的障碍物，确保车辆作业过程中不会受到干扰或妨碍，预防意外事故的发生。
4. 核实货物等信息，并注意货物的重量、数量、材质等特征，确保平移车的承载能力适合作业要求。
5. 配戴好个人防护用品，包括安全鞋、安全帽、手套等，提高自身安全防护措施。
二、作业期间1. 操作人员必须具备专业知识和作业经验，认真阅读操作手册并遵从作业规程。
2. 严格按照平移车的额定载重进行操作，做到避免超载，确保平移车的稳定性。
3. 在平移车行驶时，应特别注意避开人员、设备和障碍物。
4. 行驶过程中一定要遵守交通规则，避免超速行驶、猛刹车等危险驾驶行为。
5. 操作人员必须时刻观察车辆仪表和行驶路线，如发现任何异常情况及时停车检查。
6. 若平移车出现异常情况，如刹车失灵等，立即停车并及时汇报维修人员处理。
三、操作完毕1. 在结束作业前，操作人员应当对平移车进行清洁和维护，确保车辆干净整洁、机械部件无损坏、车轮无泥土等。
2. 需要将平移车归还或交接使用权的，必须进行完善的交接程序，明确平移车的运作记录、缺陷和维修情况等。
3. 关闭平移车引擎，切断电源，并将车钥匙存放在安全的地方。
总之，在平移车使用过程中，无论是与人员作业还是设备维护管理等方面，都需要坚持严格规范操作步骤，安全运营平移车，保证作业安全和人员安全。
平移式庭院门开门机控制器使用说明书型号 CB22709406注意重要装置及操作说明安装之前，请仔细阅读并牢记以下重要的安全规则该安全警告标志意思为“注意”，务必遵守有关规定，如不遵守，有可能会导致重大的人身伤害或者财产损失。
请仔细阅读该项规定！本庭院门驱动装置的安全设计和安全标准，要求在安装和使用时严格遵守下列安全规则，以确保有效的安全保护。
安装错误并且/或者忽视该项安全规则，有可能导致重大的人身伤害或者财产损失！在使用工具或者配件进行安装或维修时，应务必小心谨慎。
并请不要佩戴戒指，手表，也不要穿着宽松的衣物！安装与接线应符合当地有关房屋建造和电气安装规范，电源线必须有正确的接地线。
为避免庭院门与围墙夹伤人，必须安装安全感应边或红外线传感器。
请打开安装在庭院门上所有的锁，防止给庭院门造成损坏。
安装完毕后，必须测试系统的所有功能和保护装置的所有功能是否正常。
庭院门上如装有供人员出入的小门，在小门未关妥的情况下，大门不得启动或者继续运动！应保持庭院门本身运行平滑。
如有问题，应及时排除。
不要自行修理，应请专业技术人员进行维修！请勿将配件或备件放在儿童可以拿到的地方。
不要让儿童玩门控开关或者遥控器。
在庭院门关闭过程中可能造成严重的伤害事故。
在进行维修或打开机壳前，应拔掉开门机的电源！如电源采用固定接线而无插头，应装设一个电路开关，用以切断每条相线的电源（开关的各触点至少应有3毫米的间距）或电源的每条相线上均有独立的保险丝。
请督促安装，维护或者操作庭院门开门机的人员务必按照本说明书的要求进行操作。
请将使用说明存放在容易取阅的地方。
安装完毕后，应绝对确保庭院门开门机不会造成轧伤和挤压事故的发生。
安装控制盒CB22控制板被设计安装在一个特殊的控制盒内，该控制盒安装在平移门开门机外壳内。
如果您还没有控制板，您可以将其作为配件定购到。
该控制板也可以安装在开门机之外（如墙上），但必须配一个防水箱（型号为：203391）。

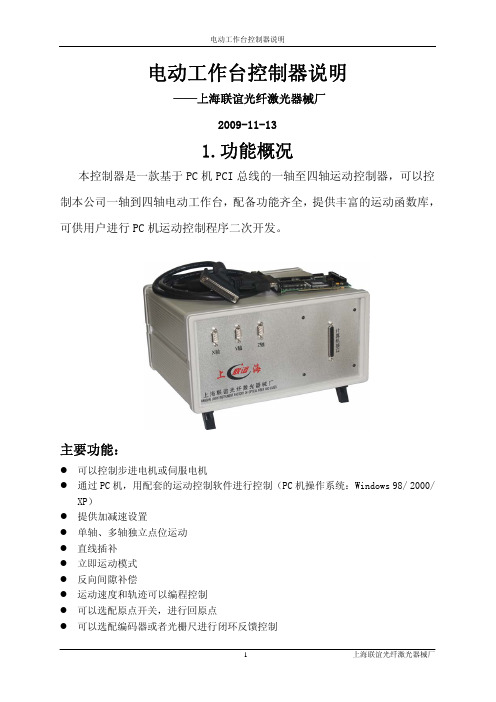

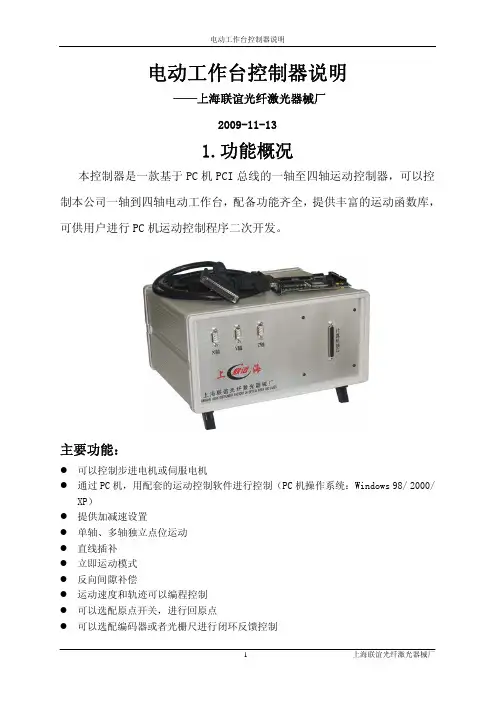

电动工作台控制器说明——上海联谊光纤激光器械厂2009-11-131.功能概况本控制器是一款基于PC机PCI总线的一轴至四轴运动控制器，可以控制本公司一轴到四轴电动工作台，配备功能齐全，提供丰富的运动函数库，可供用户进行PC机运动控制程序二次开发。
主要功能：z可以控制步进电机或伺服电机z通过PC机，用配套的运动控制软件进行控制（PC机操作系统：Windows 98/ 2000/ XP）z提供加减速设置z单轴、多轴独立点位运动z直线插补z立即运动模式z反向间隙补偿z运动速度和轨迹可以编程控制z可以选配原点开关，进行回原点z可以选配编码器或者光栅尺进行闭环反馈控制2.硬件说明2.1 每套控制器包含以下部件：MPC08运动控制卡、控制箱、板卡连接线（1.8米）、电机控制线（2米）、电源线以及配套控制软件光盘2.2 硬件安装：a.将控制板卡插到客户自备台式机的PCI插槽内，用螺钉固定在电脑机箱上。
b.使用板卡连接线，将运动控制卡与控制箱连接好。
c.用电机控制线连接电机和控制箱。
d.将控制箱接上电源，打开控制箱电源通电，即可安装用配套的控制软件，通过电脑进行电动工作台的运动控制。
3.运动控制软件3.1软件安装说明：3.1.1运动控制卡驱动安装说明：在Windows 98、2000、XP 平台下，由于操作系统支持即插即用，当运动控制卡正确插入PCI插槽，操作系统启动后将会自动检测到PCI 卡，此时可按照以下步骤完成驱动程序、函数库以及示例程序的安装。
1） 系统检测到板卡：MPC08 后会提示找到多媒体视频控制器，此时单击“取消”。
2） 运行安装盘根目录下的MPC08SP 安装程序，跟随安装向导单击“Next”。
3） 单击“Next”。
选择安装模块：驱动程序、应用程序（包含函数库和示例程序），默认情形二者均选中。
4） 单击“Next”，开始安装。
5） 单击“Finish”完成安装。
6） 系统提示需要重新启动计算机。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载平移门电机说明书地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容紧急出门开关正确接法很多门禁系统都没有安装紧急出门开关即是破玻开关啦。
这个开关主要的作用是在遇到紧急情况下，直接敲碎玻璃门禁锁直接断开门常开启状态。
其正确接线法：找到破玻开关的常闭两个端子（万用表可以测），将锁的正极接到电源的nc端，负极接到破玻开关常闭端其中一个端子，而破碎玻璃开关的另外一个端子则接到电源上的com端子形成一个回路。
正常情况下，12v电就可以通过破碎玻璃开关给锁供电，如遇紧急情况，破碎玻璃开关玻璃破碎即可断掉锁的电源，锁即刻开启，达到门常开启状态。
这个就是破碎玻璃开关的接线法。
松下自动平移门（自动感应门）接线柱说明，如何与门禁连接问：你这个需要实现感应头与门禁机的切换吗答：是的，感应门的遥控器上有锁门，感应，半开，常开状态松下感应门改门禁，如何操作门禁和感应门是两套系统你买一套门禁系统就可以了因为有感应门门禁自带的电锁可以不要门禁控制盒（主机）上有常开和常闭端子你把感应门的探头去掉不用吧接探头的信号线接到门禁的常开点上就可以了（常开不行就接常闭多半探头信号都是常开）还有感应门有个特点就是断电开锁也就是断电后可以用手把门推开（有些感应门是装在外面的横梁上有个开关）这个你在管理上注意下松下电动感应门的控制器跟遥控终端怎么连接到主控制板上你的是那个型号的我们用的 120的遥控器没你的这么复杂就是个水晶头插头在主机板上插给就好了你这个应该有接线图的对着端子号接上就好了么你的图看不清晰看样子你的这个像是安全光线上用的追问我这个是120的带门禁锁跟安全光线跟遥控的，我回答用门禁就不用探头了接探头的信号端子安全光线是另一套设备接电眼遥控也是不管怎么说它的说明书上有个接线图照着接就好了再不行就打客服追问我如果安全线跟门禁电子锁能装的上吗回答可以电锁是限制没有权限的人随便乱进的安全光线是门工作时人进出是防夹的两个功能不冲突可以装在一起使用松下感应门可以加锁吗前几天才为松下感应门加装了电磁锁。

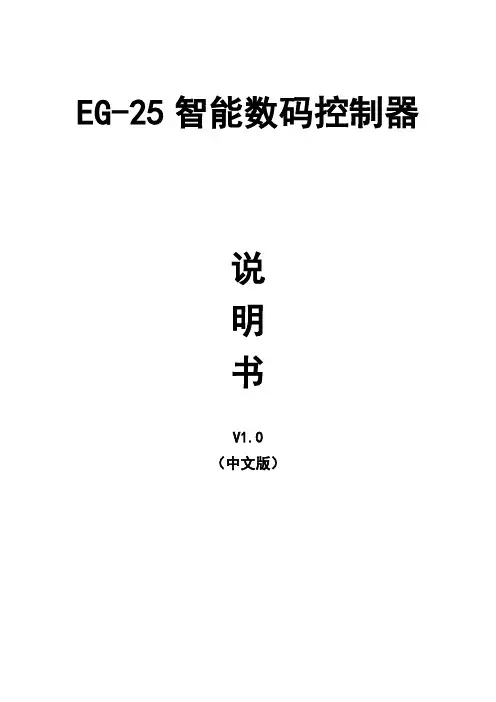

EG-25智能数码控制器说明书V1.0（中文版）EG-25智能数码平移门电机控制器功能概述1.电源：AC220V 。
2.适用范围：适用于交流智能平移门电机。
3.遥控器编码；公司自定义滚动码，最多可支持120只遥控器。
4.电机特性：220V交流电机。
5.功能特性：数码管功能显示；限位功能；遇阻功能，遇阻灵敏度可调；电机快慢双速运转；电机快速时间可调；电机自动保护时间120s；自动关门功能并可选择关闭；自动关门时间可调；面板单按键控制；红外关门遇阻反弹；红外接口；行人模式；警灯输出；刷卡开门。
地感触发自动关门。
一、控制器图片二、接口说明SWIPE CARD 1、刷卡开门接口：低电平有效。
关门过程中，再次刷卡要开门，开门到位后，重新计算自动关门时间。
ANT 天线接口：连接天线PED行人模式：门体局部打开，不全开。
不供车辆通行只供行人通行，开门时间可设置。
INFRARED1 红外接口1：低电平有效，关门过程门机遇阻时门机停止后开门反弹LOOP地感接口：低电平有效，地感触发消失后2秒自动关门且具有红外遇阻开门反弹START单键开关：同遥控器"双门控制按键",开-停-关-停-开循环控制（注意：长时间持续按住将影响部分功能）。
GND 接地端VCC 电压输出：12V，用于红外遇阻设备供电。
MOTO 连接外部交流电机LAMP 用于外部警灯接口，门机运行时警灯亮起。
输出电压为AC220V三、功能介绍功能描述状态指示灯系统上电后学码指示灯长亮；学码、清码、自动关门的指示灯提示请见各自说明）。
电机开关门指示控制电机运转时当LED指示灯为绿色亮起时表示开门过程，否则红色LED亮起表示处于于关门过程。
遥控器编码格式：公司自定义滚动码。
三个按键的遥控器分别用于控制开、关、停。
单个按键遥控循环控制电机的开->停->关->停->开…。
系统可支持120只遥控器。
清码长按学码按键10秒（期间指示灯熄灭），直到指示灯亮起表示清码成功。

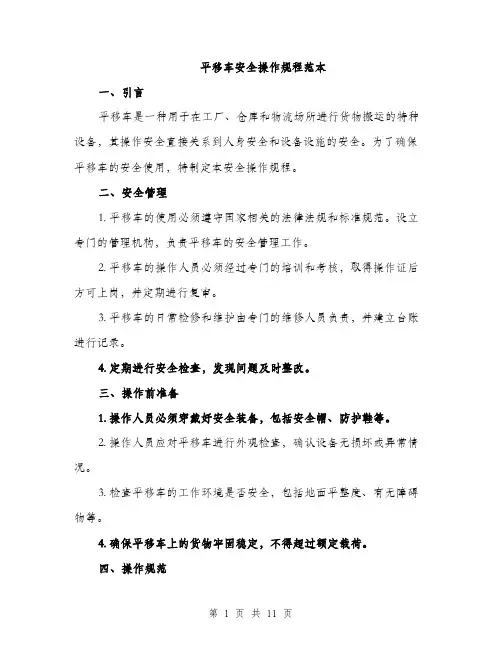

平移车安全操作规程范本一、引言平移车是一种用于在工厂、仓库和物流场所进行货物搬运的特种设备，其操作安全直接关系到人身安全和设备设施的安全。
为了确保平移车的安全使用，特制定本安全操作规程。
二、安全管理1. 平移车的使用必须遵守国家相关的法律法规和标准规范。
设立专门的管理机构，负责平移车的安全管理工作。
2. 平移车的操作人员必须经过专门的培训和考核，取得操作证后方可上岗，并定期进行复审。
3. 平移车的日常检修和维护由专门的维修人员负责，并建立台账进行记录。
4. 定期进行安全检查，发现问题及时整改。
三、操作前准备1. 操作人员必须穿戴好安全装备，包括安全帽、防护鞋等。
2. 操作人员应对平移车进行外观检查，确认设备无损坏或异常情况。
3. 检查平移车的工作环境是否安全，包括地面平整度、有无障碍物等。
4. 确保平移车上的货物牢固稳定，不得超过额定载荷。
四、操作规范1. 操作人员在操纵平移车时，必须集中注意力，不得分散或做其他事情。
2. 操作人员必须熟悉平移车的控制器和操作面板，熟悉各种操作功能和按钮的使用方法。
3. 启动平移车前，应确认周围环境安全，避免与其他车辆或人员发生碰撞。
4. 行驶时应保持适当的速度，禁止超速行驶。
5. 在遇到人员、障碍物等情况时，应鸣喇叭警示，并及时停车避让。
6. 禁止平移车和其他车辆进行竞速、追逐或玩耍等危险行为。
7. 不得带人乘坐平移车，除非有相关的安全设施和座椅。
8. 在操作过程中，禁止抛掷物品或进行其他可能造成伤害的行为。
9. 平移车悬臂搬运货物时，应保持平稳，不得突然加速或刹车。
10. 操作结束后，应将平移车停放在指定的区域，锁好车门并切断电源。
五、急救措施1. 操作人员在发生意外或伤害事故后，应第一时间停止操作，进行自救或寻求他人帮助。
2. 进行紧急救援前，必须确保自身的安全。
优先考虑拨打急救电话或联系相关救援人员。
3. 事故发生后，应及时向上级汇报，并配合事故调查与处理。
欢迎您成为浙江先锋机械厂的用户感谢您使用新锋牌开门机系列产品浙江先锋机械厂通过ISO9001质量体系认证K200、K750系列开门机使用说明书一、概述K200、K750系列开门机是由浙江先锋机械厂在国内率先推出，主要用于驱动平移门、伸缩门的专用机器。
具有结构紧凑、起动力矩大、能短时超载运行等特点。
过载时，有电气、机械双重保护，能确保使用安全。
停电时采用专用钥匙脱开离合器实现手动开门、关门。
控制箱中均预留有遥控接口，KZX-200P型控制箱可配接红外线探头、遇障碍物时能自动回退。
K200、K750开门机的技术参数表为了您能正确地安装使用新锋牌开门机, 安装使用前请特别注意：（1）大门之间有人或障碍物时，请勿开关大门，以确保安全。
（2）主机必须与相应的新锋牌控制箱配套使用，用户如需自行配置控制箱请与我厂联系。
（3）控制箱不适应露天安装，应安装于室内适当位置。
（4）控制箱内有强电，非专业人员不得打开控制箱，以防触电。
为了人机安全，主机必须可靠接地。
（5）用户不得擅自提高开关门速度，否则将引起严重后果。
（6）本机仅适用于间断工作制。
在您收到新锋牌开门机后请开箱检查:开箱后应首先检查主机有无破损、变形，如罩壳、油标、角铁等；其次请按照装箱单检查随机附件、资料是否齐备、完好。
发现异常请及时同我厂销售部门联系。
二、安装1、预埋轨道及电缆安装前需埋设八号轻轨。
平移门埋设单轨，轨道长度为大门长度的两倍。
伸缩门按机头牵引轮距离埋设两根八号轻轨，轨道长度为门宽加上伸缩门紧缩后的长度。
门的轨道应保证平直，在门的轨道两端头安装限位块。
从电控箱所在地至主机附近需埋设电线管道。
管道材料为硬铠甲管、镀锌管或铝塑复合管。
管内径应大于20mm。
管道内电线的数量平移门为八根，伸缩门为十根。
线径应大于 1.0mm2（注意：当门为双开门时，其电缆线的数量相应加倍）。
主机必须用线径 1.5mm2 以上铜芯线并可靠接地。
2、平移门开门机及门的安装2．1平移门开门机及门的安装关系、配合位置见图1、图2所示；开门机的水泥基础如图3所示。
DPP电动平移式喷灌机使 用 说 明 书现代农装科技股份有限公司目 录一、电动平移式喷灌机概述 (1)二、电动平移式喷灌机的主要技术规格 (1)三、喷灌机的工作原理 (2)四、喷灌机的调试与操作 (12)五、喷灌机的保养 (13)六、随机技术文件 (13)七、用户须知 (14)八、安全警示 (14)一、电动平移式喷灌机概述电动平移式喷灌机是一种大型自走式喷灌机具。
它使干旱地区和半干旱地区的农牧业产量大幅度提高。
该机适于喷灌谷物、蔬菜、甘蔗等经济作物，也能喷灌果树、苗圃，还可以兼喷化肥。
具有实用、先进、喷洒均匀、节能、节水和自动化程度高等特点，是“九五”国家重点科技攻关项目的成果，通过“十五”国家863计划——生物与现代农业技术领域现代农业技术主题中的课题对喷灌机组及配套产品的研制与产业化开发，以及关键技术的研究和创新，形成了具有自主知识产权的符合我国特点的移动式喷灌机组技术体系。
电动平移式喷灌机对作物、地形适应性强、单机控制面积大，综合利用性好，土地利用率高，适合国营农场或适度规模经营的矩形田上作业。
它同其它的灌溉方式相比，具有以下优点：（1）喷灌面积大，喷洒均匀度高。
它能够在较小的投资和短时间内灌溉千万顷土地，控制面积增大，降低亩投资成本。
（2）高度的机械化和自动化，可使一人控制2～8台，提高劳动生产率。
（3）喷灌节水30%～50%；增产20%～50%。
（4）大型喷灌机与其它农机具配套，能实现统一灌溉、统一耕作、统一播种、统一管理、统一施肥、统一收获。
（5）使用寿命长。
结构件热浸镀锌，清水使用条件下10～15年不锈蚀。
中国农业机械化科学研究院现代农装科技股份有限公司是生产大型喷灌机的专业厂家。
其DPP 系列电动平移式喷灌机是吸收了国内外同类产品的先进技术和近期科研成果，是代表国内先进技术水平的新一代喷灌机具。
二、电动平移式喷灌机的主要技术规格型号 DPP-76 DPP-198DPP-259DPP-320 DPP-381 DPP-442 DPP-686系统长度(m) 76 198 259 320 381 415 686 塔架数1 3 4 56 8 11喷灌机流量(m 3/h) 65 120 140 165 185 220 340桁架通过高度(m) 2.5 2.5 2.5 2.5 2.5 2.5 2.5入机压力(Mpa) 0.17 0.19 0.210.23 0.26 0.26 0.28 供水方式端供水端供水端供水/中央供水端供水/中央供水中央供水中央供水中央供水跨距(m) 30、40、50、55、61 末端悬臂长度(m) 15 末端最小工作压力(MPa) 0.15 组合喷洒均匀度(Cu) ≥90% 最大爬坡能力 5% 轮胎型号14.9-24电机减速器功率(kW) 0.75、1.1 电机减速器传动比 40：1 车轮减速器传动比 52：1注：以上只列出部分型号。
表中喷灌机流量、降雨量可随用户实际需要和现场供水条件的变化调整。
三、喷灌机的工作原理1.喷灌机的型号D P P ―□D—电动P—平移式P—喷灌机□—系统长度2.喷灌机的工作原理中农机DPP系列电动平移式喷灌机，是由驱动塔架车、桁架、塔架车、末端悬臂、导航系统和电控同步系统等部分组成。
几跨装有喷头的桁架支承在若干个塔架车上，它们彼此用柔性接头联接，以适应坡地作业。
在每个塔架车上又配有0.75kW防水电机作为行走动力，还配有电控同步系统用来启闭塔架车上的电机。
当相邻两个桁架形成一个不大于1°角的工况时，同步控制机构起作用，启动塔架车上的电机，塔架车就依次运转起来，以中间跨两端的球穴为旋转轴，从而实现了喷灌机平移喷洒，其喷洒支管连续自移喷洒作业，湿润着一个矩形面积。
具体结构见图1。
输水喷洒系统是由输水桁架和喷洒器组成。
形成一条横跨于矩形田上的输水管线，输水桁架之间用球绞相接，每跨的一端支撑在一个塔架车上。
输水管路间彼此用柔性接头联接。
若干喷洒器总成（或喷头）等间距的分布在输水管路上，当水泵或（压力软管）将水送到输水主管路时，水在压力的作用下，沿着输水管线从喷洒器总成（或喷头）均匀喷出，进行喷灌作业。
图1DPP电动平移式喷灌机示意图1.悬臂2.塔盒3.塔架车4.水泵5.驱动塔架车6.压力表7柴油发电机组8.中控箱3.喷灌机的构造喷灌机从结构上可分为：驱动塔架车、桁架、塔架、末端悬臂、行走与传动、电控系统、导航系统。
（1）驱动塔架车它为平移式喷灌机提供动力和供水，其结构见图2。
它是由立柱、横梁和驱动横梁焊合组成的三棱柱形框架。
其中间为上水管，通过弯管与输水管连接向两端供水，底部驱动横梁上有油箱和柴油发电机（附带减震功能的底座）。
在三棱柱形框架上还固定有中枢控制箱和导航部件。
图2驱动塔架车1.水泵2.主控箱3.上水管4.连接胶筒5.底梁6.柴油发电机组7.横梁8.立柱9.柔性接头（2）桁架桁架是由输水管、Ｖ型弦架和拉筋等组成。
桁架分首跨、标准跨、中间跨、末跨四种。
桁架间以球绞连接，其输水管采用柔性接头连接，使跨与跨间有一定的活动范围，保证喷灌机的同步行走。
桁架跨度有30米，40米，50米，55米，61米，前者适于起伏地势，后者适合平原地带。
其中30米、40米和50米具体结构见图3。
图 3 输水桁架结构示意图一台喷灌机上的桁架可以是几种跨度的组合，视实际需要而定。
每跨桁架又由7条（40米桁架）或8条（50米桁架）输水管组成，管之间用法兰连接，其间装有密封垫。
输水管分四种类型，首跨、末跨、中间跨、标准跨桁架是这四种输水管的不同组合。
V型弦架由横支撑、斜支撑组成V 型三角架的结构。
见图4（50图 4 弦架组合1、横支撑2、支架板13、螺栓M16×354、支架板25、拉筋6、斜支撑7、支架板3（3）塔架车塔架车是由立柱、横梁、底梁、传动部分及车组成，用以支撑输水桁架和喷灌机行走，结构见图5。
立柱上端用螺栓与输水管刚性连接，用管拉筋与桁架连接，再用槽型横梁和U型螺栓将管拉筋和桁架的端拉筋相互固定。
传动部件由电机减速器、传动轴、万向节、车轮减速器等组成。
图5 塔架车（4）末端悬臂末端悬臂是长15米，直径102毫米的水管，以法兰形式连接在末跨桁架的尾端，通过三角支架和五组钢丝绳使末端吊起。
其上配置喷头，尾部用盲法兰连接，也可配置远射程喷枪，以扩大灌溉面积。
其结构见图6。
电动大型自走式喷灌机（包括圆形喷灌机和平移式喷灌机）的电控系统主要由中枢控制箱、塔盒、导向系统及定点停机装置、电缆等组成，它能控制大型喷灌机的正、反方向运行及连续或间歇运行。
中枢控制箱是电控系统的控制中枢，通过装在中枢控制箱内的智能控制模块，实现控制、保护、监测和报警等功能。
通过改变大型喷灌机在一分钟内走、停的时间比例，调整大型喷灌机的运行速度,从而达到调节大型喷灌机降雨深度的目的。
塔盒安装在喷灌机塔架车上，主要功能是根据中枢控制箱的控制信号或行走角度控制该跨塔架车的启动停止及故障检测等功能。
导向系统适用于平移式喷灌机，用于指引喷灌机的行走方向。
定点停机装置的作用为控制喷灌机在特定的位置停机。
见图1。
中枢控制箱的安装与接线图8 喷灌机中枢控制箱示意图中枢控制箱应牢固地固定在灌机的支架上，在灌机工作或运输过程中都不允许有任何松动。
控制箱与机架的结合部位最好采用橡胶减振垫，保护机箱内的电路板及芯片不遭到剧烈的冲击。
机箱外壳应可靠接地, 以确保操作人员安全工作，并保证仪表不受雷击损坏。
电源线、控制电缆线和报警信号线按图9和表1所示接入后配电板下部的接线端子上，所有接头不可有任何的松动或虚接。
A B C N N A4 B4 C4 控制线端子接总电源(入) 接驱动电机电源(出)图9 平移式喷灌机端子接线图表1 平移式喷灌机控制线端子接线表控制箱线号 序号 说 明 控制箱线号 序号 说 明 109 9 正向行驶控制 411 14 报警控制 113 10 反向行驶控制 Sa0 15 塔位报警信号（+） 201 11 末端塔架控制 Sa1 16 塔位报警信号（-） 301 12 安全回路1 17 空303 13 安全回路2 18 空电缆线线号与控制箱线号对照表控制箱线号 109 113 201 301 303 411 Sa0 Sa1电缆线线号 3 5 7 8 10 A P塔架盒的安装使用说明① 标准塔盒标准塔盒的组成见图4，由安全微动开关、运行微动开关、调整凸轮、交流接触器、热继电器以及塔架车故障位置信号发生器组成。
交流接触器用来接通和断开该跨塔架驱动电机的电源，由运行微动开关及调整凸轮位置控制。
热继电器是用在过载时切断主回路及控制回路电源，达到过载保护的目的。
塔架车故障位置信号发生器与安全微动开关相连，当故障发生时，由于凸轮作用使安全微动开关动作，接通信号检测电路，由信号发生器向主控箱中的同步故障报警器反馈回故障所在塔架信号。
图10 标准塔盒示意图1. 塔盒体2. 标牌3. 锁扣4. 塔盒底板5. 故障信号发生器6. 螺栓M12×607. 弹簧8. 微动开关9. 绝缘垫 10. 凸轮总成 11. 固定件组合 12. 交流接触器 13. 热继电器 14. 接线端子板 15. 塔合立板16. U形螺栓 17. 塔盒加强板 18. 塔盒支板② 次末端塔盒次末端塔盒的组成见图11，除装有标准塔盒中的全部元件外，还装有一个时间继电器。
时间继电器起过雨量保护作用，其延时断开时间按塔架间传递动力所需的时间设定。
当末端塔架行走轮因打滑或受阻，喷灌机不走并超过预先调整好的时间时，时间继电器动作，断开控制电源，达到停机、停泵的目的。
③ 末端塔盒末端塔盒的组成见图12，装有控制末端塔架驱动电机的交流接触器和热继电器各一个，型号与功能同前。
该塔盒内无安全微动开关和运行微动开关，交流接触器直接受主控箱内智能控制模块的控制。
当智能控制模块的百分率设定值调在100%（仪表显示“99”）， 该交流接触器将始终有电，其常开触点始终闭合，末端塔架驱动电机连续运转，灌机也连续行驶。
当百智能控制模块的百分率设定值调整在某一中间值时， 该交流接触器将处于间断供电，从而使末端塔架驱动电机断续运转，灌机也间歇行驶。
图11 次末端塔盒示意图1. 塔盒体2. 标牌3. 锁扣4. 塔盒底板5. 故障信号发生器6. 螺栓M12×607. 弹簧8. 微动开关9. 绝缘垫 10. 凸轮总成 11. 固定件组合 12. 时间继电器 13. 交流接触器 14. 热继电器 15. 接线端子板16. 塔合立板 17. U形螺栓 18. 塔盒加强板 19. 塔盒支板图12 末端塔盒示意图1. 塔盒体2. 标牌3. 锁扣4. 塔盒底板5. 交流接触器6. 热继电器7. 接线端子板8. 塔盒支板塔盒应牢固地固定在灌机的延伸臂上，在灌机工作过程中不允许有任何松动。
