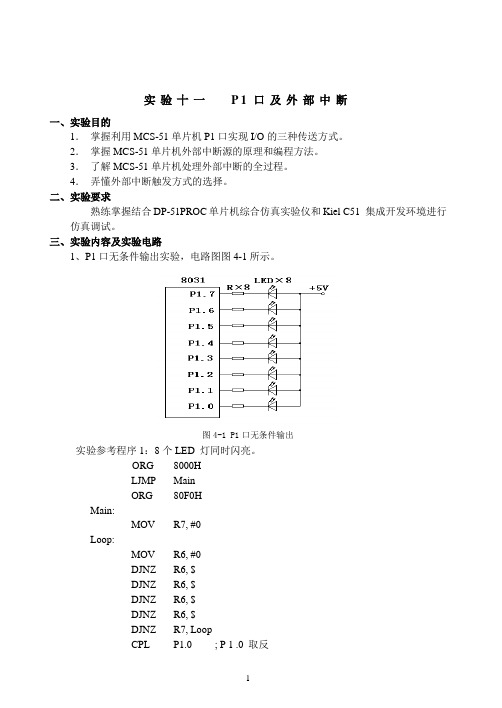

实验十一P1口及外部中断一、实验目的1．掌握利用MCS-51单片机P1口实现I/O的三种传送方式。
2．掌握MCS-51单片机外部中断源的原理和编程方法。
3．了解MCS-51单片机处理外部中断的全过程。
4．弄懂外部中断触发方式的选择。
二、实验要求熟练掌握结合DP-51PROC单片机综合仿真实验仪和Kiel C51 集成开发环境进行仿真调试。
三、实验内容及实验电路1、P1口无条件输出实验，电路图图4-1所示。
图4-1 P1口无条件输出实验参考程序1：8个LED 灯同时闪亮。
ORG 8000HLJMP MainORG 80F0HMain:MOV R7, #0Loop:MOV R6, #0DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R7, LoopCPL P1.0 ; P 1 .0 取反CPL P1.1 ; P 1 .1 取反CPL P1.2 ; P 1 .2 取反CPL P1.3 ; P 1 .3 取反CPL P1.4 ; P 1 .4 取反CPL P1.5 ; P 1 .5 取反CPL P1.6 ; P 1 .6 取反CPL P1.7 ; P 1 .7 取反SJMP MainEND2、P1口条件输出实验，电路如图4-2所示。
图4-2 P1口条件输出实验参考程序2：ORG 8000HLJMP MainORG 8100HMain:JB P1.7,SETLEDCLRLED:CLR P1.0CLR P1.1CLR P1.2CLR P1.3CLR P1.4CLR P1.5CLR P1.6SJMP MainSETLED:SETB P1.0SETB P1.1SETB P1.2SETB P1.3SETB P1.4SETB P1.5SETB P1.6SJMP MainEND3、P1口中断输入/输出实验，电路如图4-3所示。
图4-2 P1口中断输入/输出实验参考程序3：ORG 8000HLJMP MainORG 8003HLJMP INT0SVMain:MOV SP, #5FHSETB EASETB IT0SETB EX0SJMP $INT0SV:MOV P1,#0FFHMOV A,P1SW AP AMOV P1,ARETIEND四、实验步骤实验内容1：P1口无条件输出实验1.断开DP-51PROC实验仪的电源，按图3-1接线，使用排线将A2区的J61接口与D1区的J52接口相连。
计算机硬件基础实验指导书合肥工业大学目录第一章实验系统概述 (1)1.1系统特点 (1)1.2软件环境 (2)1.3系统构成 (2)第二章手动“搭接”实验 (5)2.1 手动实验环境的建立 (5)2.2手控实验提示 (6)2.3手动“搭接”实验示例 (7)2.3.1十六位机运算器实验 (7)2.3.2通用寄存器实验 (37)2.3.3准双向I/O口实验 (41)2.3.4 存储器读写实验 (45)第三章手动“在线”实验 (52)3.1地址总线组成实验 (52)3.2十六位数据总线实验 (57)3.3 指令总线运用实验 (64)3.4微控制器实验 (71)第四章典型模型机实验 (82)4.1基本模型机的设计与实现 (82)4.2分段模型机的设计与实现 (87)第五章按键操作指南 (91)5.1键盘概述 (91)5.1.1键盘功能简介 (91)5.1.2键盘监控工作状态 (92)5.1.3初始待命状态 (92)5.2工作模式设置 (92)5.2.1设置为手动模式 (92)5.2.2设置为微程序模式 (93)5.2.3设置为组合逻辑模式 (94)5.3寄存器读写操作 (95)5.4存储器读写操作 (95)5.4.1程序与微程序读写选择操作 (95)5.4.2程序存储器ROM读写操作 (96)5.4.3微程序存储器uM读写操作 (96)5.4.4数据存储器RAM读写操作 (96)5.4.5内部存储器IM读写操作 (97)第六章集成开发环境的使用 (98)6.1集成开发环境主界面 (98)6.1.1菜单栏 (99)6.1.2工具栏 (100)6.1.3代码区 (100)6.1.4结构区 (100)6.1.5信息区 (101)6.1.6状态栏 (101)6.2设置环境参数 (101)6.2.1设置工作方式 (101)6.2.2设置通信端口 (101)6.3程序的建立 (102)6.3.1源程序文件操作 (102)6.3.2指令系统／微程序文件操作 (102)6.4程序的汇编与装载 (103)6.4.1源程序中的预调入命令 (103)6.4.2源程序中的伪指令 (103)6.4.3源程序的汇编与装载 (104)6.5调试实例 (104)6.5.1机器级调试 (104)6.5.2应用级调试 (104)6.5.3全速运行 (104)6.5.4暂停与复位 (104)6.5.5即时观察 (105)第一章实验系统概述1.1系统特点Dais-CMX16+是十六位体系结构的面向教学实践领域的原理计算机运用类实验装置。

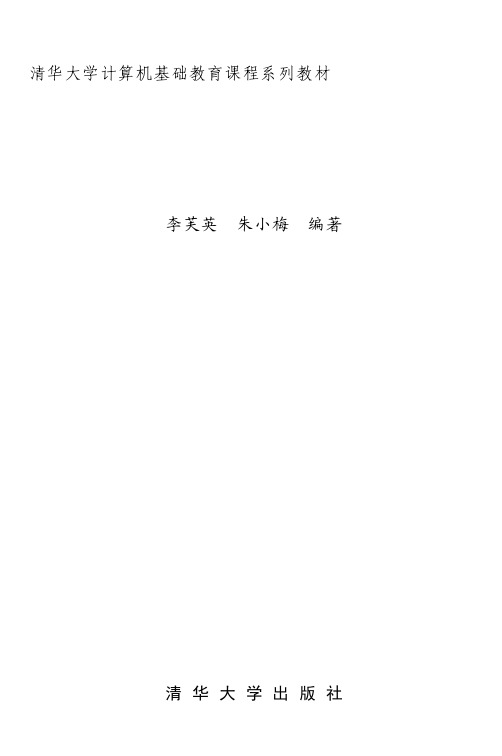

清华大学计算机基础教育课程系列教材计算机硬件技术基础实验指导李芙英 朱小梅 编著清华大学出版社(京)新登字158号内 容 简 介本书是“清华大学计算机基础教育课程系列教材”中的《计算机硬件技术基础(第2版)》一书的配套教材。
