有限公司有机热载体锅炉安装施工方案编制：审核：批准：安装工程有限公司20 年月日1、工程概况1.1 工程基本情况机载体锅炉，燃料为天然气,为保证锅炉安装时的安全和质量要求特编制此方案。
2、编制依据2.1 《有机热载体炉》 GBT174102.2 《工业锅炉安装工程施工及验收规范》 GB50231—20093、主要工程量4先决条件4.1施工前准备4.1.1 人员和工机具条件参加施工的人员应先熟悉相关图纸及技术要求并经过安全教育培训,特殊工种应具备有效上岗证；使用的检测仪器、工机具、吊装用具应具备有效的检验证书，且在有效标定期内.4.1.2设备设备已到场并验收合格.4。
1。
3 现场条件现场具备锅炉运输及就位的通道.5、施工程序6、施工过程6.1基础验收根据设备安装图纸检查设备基础的标高、尺寸以及预埋板的位置和水平度，根据测量系统在厂房内设置的坐标,在设备基础上放出设备安装基准线。
基础复测要求按下表执行，并做好必要的测量记录。
6。
2布置垫铁6.2。
1尽量减少每一组的垫铁数，每组垫铁都不应超过5块，垫铁最小厚度不小于15mm;6。
2。
2垫铁组中，最厚的平垫铁应放在下面,最薄的平垫铁应放在斜垫铁组和最下面平垫铁之间;6。
2。
3垫铁表面应平整，无氧化皮、毛边等,表面油污应清除干净6。
3锅炉本体运输就位6。
3。
1 锅炉本体重50吨，用70吨汽车吊进行吊装6.3。
2 吊车支好位置后先进行起吊，锅炉本体离开地面后检查吊索及卡环情况，确定安全无误后再进行，吊装时由专人进行指挥。
6。
3.3 吊装前用水准仪先将垫铁进行精找，就位后测量底座标高，利用斜铁进行微调，精确找正。
6。
3。
4锅炉就位后将垫铁进行点焊。
6.4风道安装6.4。
1根据设备图纸，将对应编号的风道管段安装完毕。
6.4.2风道焊接进行煤油渗透实验，确保焊缝质量。
6。
4。
3 风道上橡胶膨胀节不进行保温，防止受热损坏.6。
5空气预热器安装6.5.1 根据随机图纸进行安装空预器.6.5.2 空气预热器安装在锅炉本体支架上，安装时注意不能损坏锅炉本体钢板。

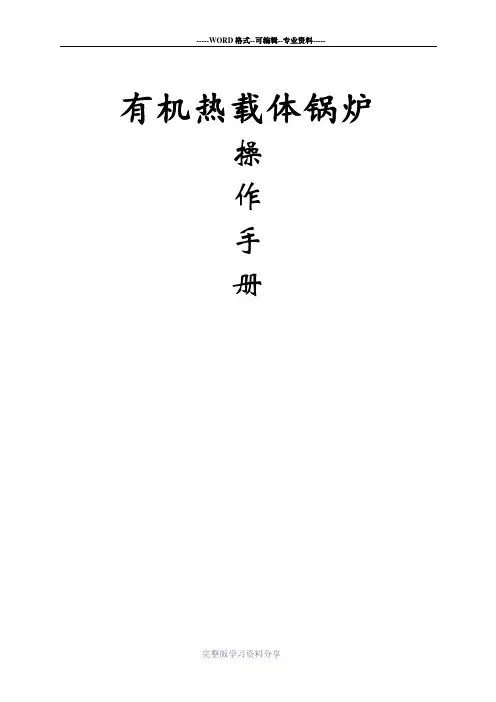

有机热载体锅炉操作手册目录1、概述2、工作原理与系统组成3、GYD系列有机热载体锅炉供热系统循环示例4、GYD系列有机热载体锅炉的主要性能及结构参数5、有机热载体锅炉的安装调试6、有机热载体锅炉的控制系统7、模拟操作8、升温运行操作9、有机热载体锅炉的检查与维修10、注意事项1.概述1.1产品特点GYD系列有机热载体锅炉是一种“低压高温”型的高效节能供热设备。
1.1.1能在较低的工作压力下（＜0.5MPa＝获得较高的工作温度（≤340℃），供热温度在300℃时，运行压力仅为水的饱和蒸汽压的七十分之一。
1.1.2热效率高（＞95%）。
1.1.3可以进行稳定均匀的加热，并且能够达到精确的温度调控（控温精度可在±1℃范围内）。
1.1.4具有先进完备的控制系统和安全监测装置。
1.1.5供热系统传热介质是有机热载体--导热油，该介质无味、无毒、无环境污染、对操作工人健康无影响、对设备无腐蚀、使用寿命长。
1.1.6有机热载体锅炉可以就近水平安装在热用户（用热设备或用热环境）附近，不用打地基。
1.1.7一般情况下，3-6个月可以回收投资。
1.2产品适用工作环境海拔不超过1000m;环境温度在5-40℃范围内；环境最大相对湿度不大于90%；周围没有导电尘埃、爆炸性气体以及能严重破坏金属和绝缘的腐蚀性的气体；无明显的震动。
如对产品有防爆等特殊要求，或在其它条件下使用，用户在订货时与本厂具体协商。
2．产品工作原理与系统组成GYD系列有机热载体锅炉是一种新型的热能转换加热设备。
其工作原理是：以电力为能源，通过电热元件将电能转换成热能；以有机热载体（导热油）作为传热介质，通过高温油泵将导热油在系统中进行强制性循环，使其被周而复始的加热，从而达到满足热用户（用热设备或用热循环）连续获得所需热能的目的；并可满足生产流程中设定的工艺温度以及高精度控温的要求。
通常,有机热载体锅炉主机（加热体、高温油泵及滤油器）、膨胀槽、电控柜等是作为一整套设备与用热设备共同组装形成强制性液相循环的加热系统。

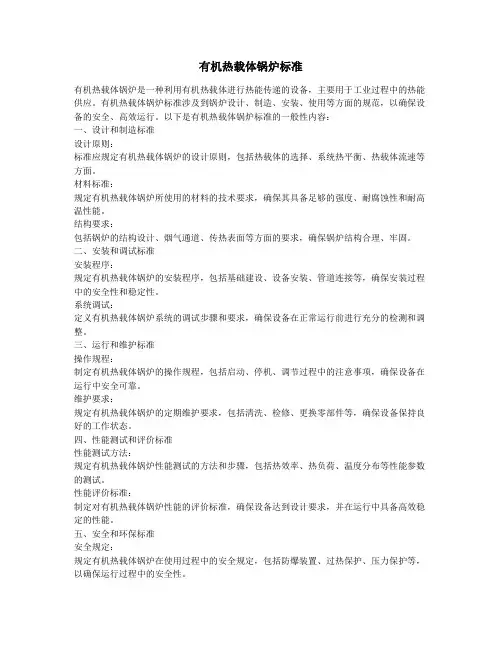

有机热载体锅炉标准有机热载体锅炉是一种利用有机热载体进行热能传递的设备，主要用于工业过程中的热能供应。
有机热载体锅炉标准涉及到锅炉设计、制造、安装、使用等方面的规范，以确保设备的安全、高效运行。
以下是有机热载体锅炉标准的一般性内容：一、设计和制造标准设计原则：标准应规定有机热载体锅炉的设计原则，包括热载体的选择、系统热平衡、热载体流速等方面。
材料标准：规定有机热载体锅炉所使用的材料的技术要求，确保其具备足够的强度、耐腐蚀性和耐高温性能。
结构要求：包括锅炉的结构设计、烟气通道、传热表面等方面的要求，确保锅炉结构合理、牢固。
二、安装和调试标准安装程序：规定有机热载体锅炉的安装程序，包括基础建设、设备安装、管道连接等，确保安装过程中的安全性和稳定性。
系统调试：定义有机热载体锅炉系统的调试步骤和要求，确保设备在正常运行前进行充分的检测和调整。
三、运行和维护标准操作规程：制定有机热载体锅炉的操作规程，包括启动、停机、调节过程中的注意事项，确保设备在运行中安全可靠。
维护要求：规定有机热载体锅炉的定期维护要求，包括清洗、检修、更换零部件等，确保设备保持良好的工作状态。
四、性能测试和评价标准性能测试方法：规定有机热载体锅炉性能测试的方法和步骤，包括热效率、热负荷、温度分布等性能参数的测试。
性能评价标准：制定对有机热载体锅炉性能的评价标准，确保设备达到设计要求，并在运行中具备高效稳定的性能。
五、安全和环保标准安全规定：规定有机热载体锅炉在使用过程中的安全规定，包括防爆装置、过热保护、压力保护等，以确保运行过程中的安全性。
环保要求：制定有机热载体锅炉的环保要求，包括废气排放标准、废热利用等，以确保设备对环境友好。
六、质量控制和检验标准质量控制体系：规定有机热载体锅炉制造商应建立的质量控制体系，确保产品制造过程中的质量可控。
检验方法：制定有机热载体锅炉的检验方法，包括外观检查、尺寸测量、性能测试等，以确保交付客户的产品符合标准要求。
导热油炉安装方案(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--江苏馨瑞香料有限公司有机热载体余热炉安装施工方案编制:审核:批准:杭州市设备安装有限公司 2018年7月28日目录一、工程概述二、编制依据三、现场施工质保体系及组织架构四、施工技术措施五、锅炉的安装六、安全技术措施七、锅炉压力试验八、调试一、工程概况QC14/有机热载体余热炉（简称余热炉）安装工程，锅炉由常州恒大锅炉制造有限公司制造，由杭州市设备安装有限公司负责安装,余热炉由余热炉主体、烟道，高低温蝶阀、电气控制三大部分组成。
为保证安装质量，优质，按时完成任务，特制定本施工方案。
本产品主要参数：二、编制依据1、《特种设备安全监察条例》2、《蒸汽锅炉安全技术监察规程》3、《有机热载体炉安全技术监察规程》4、《工业锅炉安装工程施工及验收规范》5、《锅炉安装质量保证手册》6、常州恒大锅炉制造有限公司提供的设计图纸，安装使用说明书等资料。
三、现场施工质保体系及组织架构施工机具1.电焊机：2台2.切割机：1台3.磨光机：1台4.烘箱：1台5.保温筒：2台6.千斤顶：4只7.试压泵：1台 8.水平仪：1套 9.套丝机：1台四、施工技术措施（一）、安装前的准备工作锅炉安装工作是锅炉设备制造的延续，工作量大，线长，因此安装前应根据工程的特性和施工现场的具体条件做好准备工作。
开工前应组织各专业技术人员进行施工技术交底，熟悉和了解图纸及其相关技术资料和有关验收规范。
各专业人员必须到现场了解施工现场的实际情况，当现场具备开工条件时，应提出安装申请，填写安装告知书，报当地质监部门告知后，一切按照有机热载体锅炉安装的程序进行安装。
1、图纸资料审查锅炉出厂时，必须附有与安全有关的技术资料，其内容包括：（1）锅炉图样（总图，安装图和主要受压部件图）；（2）受压元件强度及安全阀排放量计算书；（3）锅炉质量证明书；（4）锅炉安装说明书和使用说明书。
YLW型生物质有机热载体锅炉安装和使用说明书XXXXXX目录安装说明书一、概述 (2)二、产品特点及规格 (2)三、应用范围 (3)四、产品组成及工艺流程 (3)五、安装工作 (5)六、系统吹扫与压力试验 (8)七、管道保温 (8)八、导热油的选用 (8)使用说明书一、调试前的准备工作 (9)二、调试 (10)三、运行操作 (12)四、停炉 (13)五、操作注意事项 (13)六、维护和保养 (19)七、故障分析与排除 (14)八、使用管理 (15)九、客户服务 (16)安装说明书一、概述有机热载体炉（简称加热炉）是一种新型的供热设备，以生物质、煤、油、气为燃料及烟道气为热源，以导热油（如L-QB、L-QC、L-QD）为热载体通过循环油泵强制热载体液相循环，将热量输送给用热设备后，再返回加热炉重新加热的高温、低压、节能设备，供热温度可高达340℃，而一般在工作压力1.0MPa以下，因为工作在液相状态，安全可靠。
1、锅炉安装说明锅炉安装应向当地锅炉安全监察部门办理安装审批手续。
锅炉房布置应符合TSG G0001《锅炉安全技术监察规程》规定，锅炉房的设计应由有相应设计资格的单位进行设计。
锅炉的安装使用应符合TSG G0001《锅炉安全技术监察规程》、GB50273《锅炉安装工程及施工验收规范》、GB13271《锅炉大气污染物排放标准》、TSG G0002《锅炉节能技术监督管理规程》、GB50041《锅炉房设计规范》的要求。
2、经济运行操作说明：锅炉房系统设计时，应当在保证安全性能的前提下，充分提高能源利用效率，减少水、电、自用热以及其它消耗，促进热能回收和梯级利用。
锅炉房设备布置时应当尽量减少管道、烟风道的长度及其弯头数量，以减少流动阻力。
锅炉炉墙、烟风道、各种热力设备、热力管道以及阀门应当具有良好的密封和保温性能，当周围环境温度为25℃时，距门（孔）300mm 以外的炉体外表面温度不得超过50℃，炉顶不得超过70℃，各种热力设备、热力管道以及阀门表面温度不得超过50℃。
锅炉安装施工方案(4)
引言
本文旨在探讨锅炉的安装施工方案，旨在为读者提供相关知识和指导，使安装过程更加顺利高效。
施工准备
在开始施工之前，首先需要做好充分的准备工作。
具体包括以下几个步骤： 1. 研究工程设计图纸，了解锅炉的类型、尺寸和相关要求。
2. 准备好所需的工具和材料，确保施工过程中不会出现缺料或缺工具的情况。
3. 安排好施工人员的工作计划，确保每个人都清楚自己的任务和责任。
施工步骤
第一步：基础准备
1.根据设计图纸要求，在指定位置打好基础，确保基础坚固平整。
2.铺设地面防水层，防止地基潮湿影响锅炉安装。
第二步：锅炉安装
1.将锅炉吊装到指定位置，确保吊装过程平稳安全。
2.连接好锅炉的水管和电线，确保连接牢固不漏水不断电。
3.调试锅炉，检查各项功能是否正常运行。
第三步：安全检测
1.进行锅炉的静态试压，确保锅炉密封性良好。
2.进行锅炉的空气检测，确保锅炉周围环境安全无毒气泄漏。
第四步：调试
1.对锅炉进行启动调试，调整参数使其达到最佳工作状态。
2.监测锅炉的运行情况，确保其稳定运行且无故障。
结束语
通过本文的介绍，读者可以了解到锅炉安装施工的基本步骤和注意事项，希望读者在实际操作中能够按照要求进行操作，确保工程质量和安全。
有机热载体炉(导热油炉)安装使用说明书一.结构简介：有机热载体炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。
凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。
有机热载体炉一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。
系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。
YGL型有机热载体炉采用传统的燃烧技术，燃料煤从燃烧炉门投入在炉排上燃烧,高温烟气在内盘管内壁进行辐射换热。
然后经由内盘管顶部旋转180°进入内、外盘管的夹层区形成对流受热面。
含在烟气中的细小碳黑及灰尘由集灰口落在炉排上重然新燃烧,而烟气却在夹层的底部进入外盘管的与护壳夹层区经除尘后由烟道进入湿式除尘器。
通过引风机到烟囱排入大气。
，经烟囱排入大气。
二．性能特点：（1）、获得低压高温热介质，调节方便，供热均匀，可以满足精确的工艺温度。
（2）、液相循环供热，无冷凝排放热损失，供热系统热效率高。
（3）、工作介质受热及放热和温度升降对体积的变化，在系统内有补偿技术措施。
（4）、循环供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。
三．出厂简况：锅炉出厂时分件包装如下：1、锅炉大件包括本体、燃烧室卫燃带。
2、高位膨胀槽、储油槽。
3、油汽分离器、过滤器。
4、烟囱。
5、电器控制柜。
6、阀门、仪表及其另件。
7、循环泵包括电机8、注油泵。
9、随炉供应用户出厂技术文件，及产品出厂清单，安装说明。
四．设备功能：⑪．加热炉：主体是加热炉系统的主机部分，有机热载体由此获得热能，主机部分为炉本体与底座两大部分。
⑫．热油循环泵：热油循环泵是导热油闭路强制循环的动力，要求每台加热炉配置两台泵，其中一台为备用。
锅炉安装施工方案汇总一、前言在工业生产和生活中，锅炉是一种非常重要的设备，它起着加热、蒸汽生产等重要作用。
因此，正确的安装和施工方案对于锅炉的正常运行至关重要。
本文将就锅炉的安装施工方案做一个汇总总结。
二、锅炉设备准备在进行锅炉安装之前，首先需要准备好相关的设备和材料，包括但不限于锅炉本体、烟囱、燃料输送系统、水处理设备、控制系统等。
在采购这些设备时，要确保其质量符合标准，以保证后续安装施工的顺利进行。
三、施工准备工作在进行锅炉安装之前，需要对施工现场进行准备工作，包括清理施工区域、为设备运输提供便利、搭建施工平台等。
此外，施工人员还需要合理安排施工计划，明确各项工作的任务和时间节点。
四、安装施工流程1. 地基基础施工首先需要进行地基基础的施工，确保地基坚固平整。
根据锅炉设备的尺寸和重量，确定地基的深度和尺寸。
2. 锅炉本体安装将锅炉本体运输至现场后，进行安装。
在安装过程中，要严格按照设备安装说明书要求操作，确保安装正确、稳固。
3. 烟囱安装安装完锅炉本体后，需要进行烟囱的安装。
烟囱的设计要满足排烟要求，安装时要保证烟囱稳固、密封。
4. 配套设备安装安装完主体设备后，需要进行配套设备的安装，包括燃料输送系统、水处理设备、控制系统等。
5. 系统调试安装完成后，需要对整个系统进行调试，确保各项设备正常运行，达到设计要求。
五、安全管理在整个安装施工过程中，安全是至关重要的。
施工人员需要遵守相关安全规定，佩戴必要的安全防护装备，确保施工过程安全可靠。
六、施工验收与后续维护安装施工完成后，需要进行验收。
验收合格后，可以投入正常使用。
同时，定期进行设备维护和保养工作，延长设备使用寿命，确保设备稳定运行。
以上就是本文对锅炉安装施工方案的汇总总结，希望对锅炉安装施工有所帮助。
锅炉安装施工方案工程概况一、工程概况锅炉是工业生产中常用的设备，用于产生热水或蒸汽。
本次施工的锅炉安装项目位于一个化工厂，用于生产热水和蒸汽，以支持工厂的生产运行。
本项目的锅炉规格为10吨/小时，燃煤锅炉。
本期施工的主要目标包括锅炉的设备安装、管道连接、电气和控制系统安装等。
二、施工要求1. 施工单位必须具备相应的资质和经验，施工人员必须持有有效的证书。
2. 施工单位需严格按照相关法规和标准进行施工，确保施工质量和安全。
3. 施工过程中，严格遵守相关的安全操作规程，确保施工人员和周围环境的安全。
4. 施工单位需认真对待每一项工作，严格按照施工方案进行施工。
5. 施工人员需全程佩戴安全防护装备，确保自身安全。
三、施工方案1. 锅炉设备安装（1）先进行锅炉的基础安装：根据设备图纸和相关设计要求，进行基础的测量和布置，确保基础的平整和牢固。
（2）设备安装：将锅炉设备通过吊装设备安装到基础上，通过调整和校正，确保设备的平稳和垂直。
（3）设备连接：根据设计要求将相关设备进行连接，包括给水管、排污管、排烟气管、燃煤管等。
2. 管道连接（1）给水管道连接：按照相关设计图纸进行给水管道的连接和布置，确保管道的畅通和牢固。
（2）排污管道连接：将排污管道连接到相应的设备上，确保排污畅通和安全。
（3）排烟气管道连接：连接排烟气管道，并进行密封和测试，确保排烟的安全排放。
3. 电气和控制系统安装（1）电气设备的安装：安装电源开关、控制柜、电缆线路等设备，确保电气系统的正常运行。
（2）控制系统安装：安装控制系统，并进行参数设置和调试，确保控制系统的正常运行。
（3）电气设备接地和绝缘：对电气设备进行绝缘处理和接地操作，确保电气设备的安全运行。
四、施工流程1. 准备工作：施工前对设备和施工现场进行检查和准备工作，确保施工的顺利进行。
2. 基础安装：进行锅炉设备基础的测量、布置和安装。
3. 设备安装：进行锅炉设备的吊装、调整和安装。
锅炉安装工程施工方案一、工程概况1、江苏泽诚纤维有限公司新建年产2000吨特种纤维项目，配套二台YLW-2900M有机热载体炉，锅炉产品由江苏太湖锅炉股份有限公司设计制造,由无锡市恒特种设备工程有限公司负责工艺文件设计、江苏伟业安装集团有限公司负责安装工作。
工业锅炉安装质量的优劣，关系到人民的生命和财产的安全，同时也直接影响锅炉的使用寿命和用户的经济效益。
为确保锅炉的安装质量,使安装工作有计划、有步骤的顺利进行，特制定以下施工方案。
2、锅炉资料产品名称:有机热载体炉制造厂：江苏太湖锅炉股份有限公司产品型号:YLW—2900M 额定输出功率：2900KW产品编号：N—MD—250—17 最高工作压力 1.0 MPa制造日期:2014.11 介质最高温度300℃二、施工方案的编制依据1、《特种设备安全法》中华人民共和国主席令第4号;2、《特种设备安全监察条例》国务院第373号令/549号令；3、《锅炉安全技术监察规程》TSG G0001—2012;4、《工业锅炉安装工程施工及验收规范》GB50273-2009；5、《工业金属管道工程施工及验收规范》GB50235-2010；6、《现场设备、工业管道焊接工程施工规范》GB50236-2011;7、《压缩机、风机、泵安装工程及验收规范》GB50275-2010；8、《机械设备安装工程施工及验收通用规范》GB50231—2009;9、《承压设备无损检测》JB/T4730—2005；10、锅炉制造厂《安装使用说明书》及其它随机技术资料，包括：⑴锅炉总图（盖上有效“省级锅炉设计审查批准专用章”）;⑵产品质量证明书；⑶锅炉产品安全性能监督检验证书；11、施工图。
三、施工程序及检查验收1、安装前锅炉安装工艺责任人向施工员、质检员及相关施工人员进行工程项目交底，并移交图纸、技术性文件和现场施工方案、记录表格、安装标准、规范要求等，做好技术移交记录.2、施工员、质检员组织全体施工人员熟悉图纸资料、安装工艺流程、施工方案等。
有限公司
有机热载体锅炉安装施工方案
编制：
审核：
批准：
安装工程有限公司
20 年月日
1、工程概况
1.1 工程基本情况
载体锅炉，燃料为天然气，为保证锅炉安装时的安全和质量要求特编制此方案。
2、编制依据
2.1 《有机热载体炉》 GBT17410
2.2 《工业锅炉安装工程施工及验收规范》 GB50231-2009
3、主要工程量
4先决条件
4.1施工前准备
4.1.1 人员和工机具条件
参加施工的人员应先熟悉相关图纸及技术要求并经过安全教育培训，特殊工种应具备有效上岗证；使用的检测仪器、工机具、吊装用具应具备有效的检验证书，且在有效标定期内。
4.1.2设备
设备已到场并验收合格。
4.1.3 现场条件
现场具备锅炉运输及就位的通道。
5、施工程序
6、施工过程
6.1基础验收
根据设备安装图纸检查设备基础的标高、尺寸以及预埋板的位置和水平度，根据测量系统在厂房内设置的坐标，在设备基础上放出设备安装基准线。
基础复测要求按下表执行，并做好必要的测量记录。
6.2布置垫铁
6.2.1尽量减少每一组的垫铁数，每组垫铁都不应超过5块，垫铁最小厚度不小于15mm；
6.2.2垫铁组中，最厚的平垫铁应放在下面，最薄的平垫铁应放在斜垫铁组和最下面平垫铁之间；
6.2.3垫铁表面应平整，无氧化皮、毛边等，表面油污应清除干净
6.3锅炉本体运输就位
6.3.1 锅炉本体重50吨，用70吨汽车吊进行吊装
6.3.2 吊车支好位置后先进行起吊，锅炉本体离开地面后检查吊索
及卡环情况，确定安全无误后再进行，吊装时由专人进行指挥。
6.3.3 吊装前用水准仪先将垫铁进行精找，就位后测量底座标高，利用斜铁进行微调，精确找正。
6.3.4锅炉就位后将垫铁进行点焊。
6.4风道安装
6.4.1根据设备图纸，将对应编号的风道管段安装完毕。
6.4.2风道焊接进行煤油渗透实验，确保焊缝质量。
6.4.3 风道上橡胶膨胀节不进行保温，防止受热损坏。
6.5空气预热器安装
6.5.1 根据随机图纸进行安装空预器。
6.5.2 空气预热器安装在锅炉本体支架上，安装时注意不能损坏锅炉本体钢板。
7、质量保证措施
7.1质量控制要点
8.安全保证措施：
1、施工人员必须穿戴好工作服、工作鞋、安全帽。
2、特殊操作人员必须具备有效上岗证件；
3、设置施工作业警戒区域，并竖以警戒标志，由安全保卫人员专门负责，无关人员不得入内；
4、在夜间吊装施工过程中，应配具备足够的照明装置；
5、施工人员必须严格按程序执行各项施工作业，避免因施工不当对设备造成损害；
6、施工过程中，施工人员不得擅离工作岗位，施工过程中一旦发现异常情况，立即通知指挥人员，以确保工作中人身和设备的安全；
7、吊车司机必须精心操作，密切配合指挥人员，并注意吊车的运行状况和载荷的变化情况，发现问题及时向指挥人员报告
8、吊索具捆扎要牢固，如被吊物件捆扎处有棱角时，必须用软物进行隔离，防止损伤绳索或损伤设备；
9、吊装过程中，应使用麻绳牵引、溜放，以便设备方向和晃动控制
9、人力配备。
