发展中的箱式变电站和智能化系统概要

箱式变电站智能化应用浅析箱式变电站是一种集变电设备、控制设备和通信设备于一体的小型变电站，具有体积小、结构紧凑、安装灵活等优点。

随着科技的进步和信息化技术的应用，箱式变电站的智能化应用逐渐展现出强大的优势。

本文将对箱式变电站智能化应用进行浅析。

一、远程监测与控制传统的箱式变电站需要人工定期巡检和操作，效率低下且易受外界环境的影响。

而智能化的箱式变电站通过内置的监测设备和传感器，可以实时监测变电设备的运行状态、温度、湿度等参数，并通过通信网络将数据传输到监控中心。

监控中心可以根据数据分析来预测设备的故障风险，并及时采取措施进行维修，大大提高了设备的可靠性和运行效率。

二、安全管理与报警系统智能化的箱式变电站可以通过安全监测设备实时监测变电设备周围的环境，如火灾、气体泄露等情况，一旦发生异常情况，系统可以通过报警装置及时向监控中心发送报警信息，并进行相应的处理。

智能化箱式变电站还可以通过视频监控系统对设备周围进行实时监控，提高了安全管理的水平。

三、能源管理与节能控制智能化的箱式变电站可以通过能源管理系统实时监测能源的使用情况，包括电力、燃气、水等各种能源的消耗情况，通过数据分析来优化能源消耗，实现节能控制。

智能化变电站还可以通过智能计量系统实时监测供电负荷，根据负荷的变化来调整供电方式，提高供电的效率和稳定性。

四、数据分析与决策支持通过在智能化箱式变电站中集成大数据分析技术，可以实时分析各种数据，如电网负荷、设备运行数据、用户用电情况等，从而为电力公司提供准确的数据支持和决策依据。

通过数据分析，可以更好地了解电力设备的运行情况和用户的用电需求，制定更科学合理的供电方案，提高资源利用效率，减少供电风险。

智能化的箱式变电站在远程监测与控制、安全管理与报警系统、能源管理与节能控制以及数据分析与决策支持等方面具有显著的优势。

随着信息技术的不断发展和应用，智能化箱式变电站将在电力领域发挥更大的作用，为电力生产和供应提供更高效、安全和可靠的保障。

箱式变电站智能化应用浅析
一、智能化控制系统
箱式变电站智能化应用重点在于控制系统的智能化。

通过引入先进的工业现场总线、智能控制器，实现箱式变电站的自动监测、自动控制、自动调节等功能，提高箱式变电站的稳定性、可靠性和安全性。

二、远程监测系统
随着箱式变电站的使用范围越来越广泛，管理难度也越来越大。

为了更好地管理和监测箱式变电站的运行情况，智能化远程监测系统被应用于箱式变电站中。

通过网络技术和监控软件，可以实现对箱式变电站的实时监测，及时了解箱式变电站的运行情况，以便及时采取措施，避免故障发生。

箱式变电站的维护管理十分重要，但是传统的维护管理往往需要人工完成，浪费人力物力并且容易出现纰漏。

通过智能化维护系统的应用，可以大幅度提高箱式变电站的维护管理效率和质量。

通过智能化设备监视技术可以及时发现故障、维护设备，从而大大减少维护管理成本和人工损失。

总体来说，箱式变电站智能化应用是未来方向之一，其在节能减排、提高电力生产效率、保障电力质量方面都具有重要的作用和价值。

加强箱式变电站智能化应用的研究和推广，是电力行业未来的重要发展方向。

箱式变电站的结构及自动化功能1.箱体：箱式变电站采用钢制箱体，具有结构强度高、抗气候变化和防腐蚀等特点。

箱体内设有隔离开关、避雷器、熔断器、仪表等配电设备，以及监测仪表和控制开关等自动化设备。

2.高低压电缆室：箱式变电站的高低压电缆室分别用于接入高压和低压电缆，实现高压侧与低压侧的电力连接，保证电能的正常传输。

3.变压器室：箱式变电站内设有变压器，用于将高压电能经过变压器的变换，降压至低压电能输出。

4.开关室：开关室内设有高压隔离开关、负荷开关和断路器等设备，用于控制电能的分配和传输。

5.控制室：控制室内设有监测仪表、控制开关和自动化设备等，用于实现箱式变电站的自动化控制和远程监控。

1.遥监：通过监测仪表和传感器等设备，实时监测箱式变电站的运行状态和电能参数，如电流、电压、变压器温度等。

通过远程监控系统，运维人员可以随时随地获取箱式变电站的运行数据，判断设备是否正常工作，及时采取措施进行维修和保养。

2.遥控：通过控制开关和控制设备，实现对箱式变电站设备的远程控制。

运维人员可以通过远程监控系统，远程操作开关和控制设备，实现电能的开关、分配和传输，提高运维的灵活性和效率。

3.自动化保护：箱式变电站内设有保护装置，包括过流保护、过压保护、接地保护等。

这些保护装置可以自动监测和判断电网的故障和异常情况，及时切断电源，保护电设备和人身安全。

箱式变电站的自动化功能通过PLC控制器、远动终端和远程监控系统等实现。

PLC控制器作为核心控制设备，可以对箱式变电站内的电器设备进行逻辑控制。

远动终端和远程监控系统通过通信网络和传感器等设备，实现对箱式变电站的远程控制和监控。

总之，箱式变电站以其结构紧凑、功能完善和自动化控制等特点，成为现代电网建设和电力供应的重要设备。

浅谈箱式变电站智能化发展方向摘要：箱式变电站（以下简称箱变）具有成套性强、体积小、占地小、能深入负荷中心、安装方便、灵活性强、运行安全可靠等优点。

我国电力行业飞速发展，用电量越来越大，这使箱变的应用范围越来越广，从而对其供电可靠性及智能化的要求也越来越高。

本文通过对箱变智能化发展趋势、四遥功能简介、箱变内部环境监测与箱变防火安全四方面对箱变的智能化发展方向及实施方法进行简要分析。

关键词：箱式变电站；智能化；环境监测；箱变防火引言现如今信息化、网络化、智能化迅速发展。

箱变的功能也越来越完善，标准化程度也越来越高。

然而依然存在一些缺陷和问题：采集信息不全面、不精准，预防火灾措施不完善，火情处理不迅速等等。

智能化箱变通过使用可靠性高且全面的智能化设备，采集数据并根据数据进行分析，快速响应从而实现箱变的智能化，真正做到远程操控与无人值守。

1箱变的概念箱变，又叫预装式变电所或预装式变电站。

是一种包含高压开关设备、配电变压器和低压配电装置，并按一定接线方案排成一体的工厂预制紧凑式配电设备。

箱变具有技术先进安全可靠、自动化程度高、组合方式灵活、占地面积小、外形美观等特点。

箱变的箱体是由：底座、外壳、顶盖三部分构成。

底座一般用槽钢、角钢、扁钢、钢板等，组焊或用螺栓连接固定成形。

为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。

箱变需具备：防晒、防雨、防尘、防锈，防小动物（如蛇）等进入的五防功能。

可用于城市高层建筑、居民小区、市政设施、工厂、矿山、公路、码头、油田等场所。

2箱变智能化发展方向箱变有很多事故是人为因素造成的。

操作人员的误操作，往往带来不应出现的事故。

智能化的箱变可以提高安全性，提髙供电可靠性和电能质量，满足用户对电能供应的高要求,实现无人值守和远程管理。

因此箱变的智能化是未来箱变发展的必然趋势。

2.1四遥功能简介目前四遥功能在箱变智能化发展中占据重要地位。

分别为遥测、遥信、遥控、遥调。

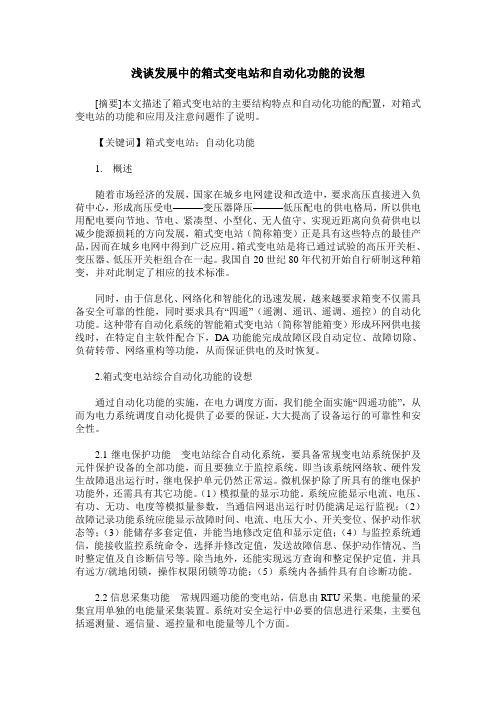

浅谈发展中的箱式变电站和自动化功能的设想[摘要]本文描述了箱式变电站的主要结构特点和自动化功能的配置，对箱式变电站的功能和应用及注意问题作了说明。

【关键词】箱式变电站；自动化功能1.概述随着市场经济的发展，国家在城乡电网建设和改造中，要求高压直接进入负荷中心，形成高压受电———变压器降压———低压配电的供电格局，所以供电用配电要向节地、节电、紧凑型、小型化、无人值守、实现近距离向负荷供电以减少能源损耗的方向发展，箱式变电站（简称箱变）正是具有这些特点的最佳产品，因而在城乡电网中得到广泛应用。

箱式变电站是将已通过试验的高压开关柜、变压器、低压开关柜组合在一起。

我国自20世纪80年代初开始自行研制这种箱变，并对此制定了相应的技术标准。

同时，由于信息化、网络化和智能化的迅速发展，越来越要求箱变不仅需具备安全可靠的性能，同时要求具有“四遥”（遥测、遥讯、遥调、遥控）的自动化功能。

这种带有自动化系统的智能箱式变电站（简称智能箱变）形成环网供电接线时，在特定自主软件配合下，DA功能能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，从而保证供电的及时恢复。

2.箱式变电站综合自动化功能的设想通过自动化功能的实施，在电力调度方面，我们能全面实施“四遥功能”，从而为电力系统调度自动化提供了必要的保证，大大提高了设备运行的可靠性和安全性。

2.1继电保护功能变电站综合自动化系统，要具备常规变电站系统保护及元件保护设备的全部功能，而且要独立于监控系统。

即当该系统网络软、硬件发生故障退出运行时，继电保护单元仍然正常运。

微机保护除了所具有的继电保护功能外，还需具有其它功能。

（1）模拟量的显示功能。

系统应能显示电流、电压、有功、无功、电度等模拟量参数，当通信网退出运行时仍能满足运行监视；（2）故障记录功能系统应能显示故障时间、电流、电压大小、开关变位、保护动作状态等；（3）能储存多套定值，并能当地修改定值和显示定值；（4）与监控系统通信，能接收监控系统命令，选择并修改定值，发送故障信息、保护动作情况、当时整定值及自诊断信号等。

10KV箱式变电站的智能化设计与管理创新智能化设计与管理是现代化建设中的关键要素之一。

随着科技的进步和社会的发展，各行各业都在不断探索智能化的发展道路，10KV箱式变电站作为电力领域的重要设施也不例外。

本文将从智能化设计和智能化管理两个方面探讨10KV箱式变电站的智能化创新。

一、智能化设计智能化设计是指在10KV箱式变电站的建设过程中，借助现代信息技术、自动化控制技术和通信技术等手段，提高系统的自动化程度和智能化水平。

智能化设计的目的是为了实现对变电站设备的智能监控、维护和管理，提高运行效率和可靠性。

1. 自动化控制系统：通过引入自动化设备和控制系统，实现对变电站设备的自动控制和监测。

例如，安装智能传感器和控制器，可以实时监测设备运行状态，及时发现故障并做出响应。

2. 远程监控与管理：利用物联网技术，建立远程监控平台，实现对10KV箱式变电站的远程监测和管理。

运维人员可以通过手机或电脑随时查看设备运行情况和报警信息，便于及时处理问题。

3. 数据分析与决策支持：通过对变电站运行数据的采集和分析，可以提供决策支持和预测分析。

例如，通过大数据分析可以提前预测设备的故障风险，采取相应的维修措施，避免停电和生产事故的发生。

二、智能化管理智能化管理是指借助信息技术和智能化手段，对10KV箱式变电站的运行进行管理优化。

智能化管理的目标是提高运行效率，降低能耗，延长设备寿命，并确保电力供应的稳定可靠。

1. 能耗监测与优化：通过智能化设备和传感器，对10KV箱式变电站的能耗进行实时监测和分析。

根据能耗数据，制定优化方案，降低能耗，提高设备利用率。

2. 设备维护与预测性维修：通过智能化系统实现对设备运行状态的实时监控，采用预测性维修策略，提前发现设备故障，减少停电时间，降低维修成本。

3. 安全管理与应急响应：通过智能化监测设备和告警系统，提高对潜在安全风险的监控和应急响应能力。

一旦发生故障或其他安全事件，及时发出报警并采取相应措施，确保电力供应的稳定性和安全性。

变电站自动化系统概述随着电力系统的不断发展和现代化建设，变电站自动化系统作为电力系统自动化的重要组成部分，发挥着越来越重要的作用。

本文将从变电站自动化系统的定义、组成、功能和发展趋势等方面进行概述，以便更好地了解和应用这一关键技术。

一、定义变电站自动化系统是指利用先进的信息技术、通信技术和控制技术，对变电站的监测、控制、保护等功能进行自动化实现的系统。

通过对变电站各种设备和参数的实时监测和控制，实现对电力系统的高效运行和安全保障。

二、组成1. 监测与测量单元：包括各种传感器、测量仪表等设备，用于实时监测变电站各种参数的变化情况，如电压、电流、频率等。

2. 控制单元：包括PLC（可编程逻辑控制器）、RTU（远动终端单元）等设备，用于实现对变电站设备的远程控制和自动化操作。

3. 通信网络：包括局域网、广域网等通信网络，用于实现变电站各设备之间的信息传输和数据交换。

4. 人机界面：包括监控屏、操作台等设备，用于操作人员对变电站运行状态进行监视和控制。

三、功能1. 实时监测：通过各种传感器和测量仪表，对变电站各种参数进行实时监测，及时掌握电力系统运行状态。

2. 远程控制：通过控制单元实现对变电站设备的远程控制，包括开关操作、调节参数等功能。

3. 自动保护：根据预设的保护逻辑和规则，自动实现对电力系统的保护，确保电网安全稳定运行。

4. 数据存储与分析：对监测数据进行存储和分析，为电力系统的运行管理和故障诊断提供依据。

5. 远程通信：通过通信网络实现变电站与上级调度中心的远程通信，实现对电力系统的远程监控和调度。

四、发展趋势1. 智能化：随着人工智能、大数据等技术的发展，变电站自动化系统将更加智能化，实现对电力系统的智能监测和控制。

2. 网络化：未来的变电站自动化系统将更加网络化，实现设备之间的互联互通，提高系统的整体性能和可靠性。

3. 集成化：将变电站自动化系统与其他系统（如EMS、SCADA等）进行集成，实现对电力系统的全面管理和优化控制。

智能变电站的概述、体系结构及未来发展摘要：在智能化变电站技术大范围的运用的今天，不论国家电网有限责任公司，还是南方电网有限责任公司，都对智能化变电站技术给与高度的重视。

分析梳理智能化变电站技术，将对日后智能变电站的运行、检修、维护，起到很好的技术支持作用。

本文将对智能变电站的网络结构入手，从基于通用对象的变电站事件（Generic Object Oriented Substation Event, GOOSE）网络分析，结合智能变电站的智能终端配置，讨论智能变电站的关键技术，并对未来智能变电站技术的发展进行一定的探讨。

引言低碳环保一直是电网建设的主题。

在电网建设飞速发展的今天，如何做到变电站的建设低碳环保，一直是人们追求的目标。

而智能变电站的出现，正好满足了这一目标的要求。

智能变电站不仅能保证电网系统节能环保，而且具有良好的运行稳定性。

为我国电网建设的长远可持续发展提供了一种新型的建站模式。

正因为智能变电站在电网建设中的重要地位，掌握好智能变电站的核心技术与建设模式，以及相关技术的创新，对确保智能变电站的安全可靠建设运行，有着举足轻重的作用。

1、智能变电站概述1.1智能变电站与常规变电站的定义及其联系智能变电站是指厂站的数据收集、传递、分析、通信全程智能化，其重要特点是装置智能化、数据网络化、各种建模及交互协议归一化、运维策略自动化。

如何实现呢？所以必须依靠先进的PC技术、网络技术、自控技术，运用绿色、环保的智能材料及装置，加入环保绿色的理念，以装置智能化、数据网络化、各种建模及交互协议归一化、运维策略自动化为基本要求，实现数据收集、传递、分析、通信全程智能化等重要功能，并且根据电网需要，实时智能控制、智能调整、实时策略汇总、在线交流等先进性能的变电站。

1.2传统变电站定义当前，传统变电站一般指传统非智能一二次设备的变电站。

传统变电站运用常规的PC技术、当代电子技术、网络通信技术及数字化分析技术，对整个变电站的所有设备的运行工况实行采集、测量、控制、保护、计量和监测。
