第十章 静电场中的能量精选试卷检测题(Word版 含答案)

第十章静电场中的能量精选试卷达标检测（Word版含解析）一、第十章静电场中的能量选择题易错题培优（难）1．空间存在一静电场，电场中的电势φ随x (x轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．2．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。

在x轴上取a、b两点，下列说法正确的是（）A．a、b两点的电场强度在x轴上的分量都沿x轴正向B．a、b两点的电场强度在x轴上的分量都沿x轴负向C．a、b两点的电场强度在x轴上的分量大小E a<E bD．一正电荷沿x轴从a点移到b点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B．因为在O点处电势最大，沿着x轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a、b两点的电场强度在x轴上的分量方向相反。

C．在a点和b点附近分别取很小的一段d，由图像可知b点段对应的电势差大于a点段对应的电势差，看作匀强电场Δ=ΔEdϕ，可知E a<E b，故C正确。

D．x轴负方向电场线往左，x轴正方向电场线往右，所以正电荷沿x轴从a点移到b点过程中，电场力先做负功后做正功。

高中物理第十章 静电场中的能量精选测试卷同步检测（Word 版 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E = 【答案】C 【解析】 【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据k qrϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。

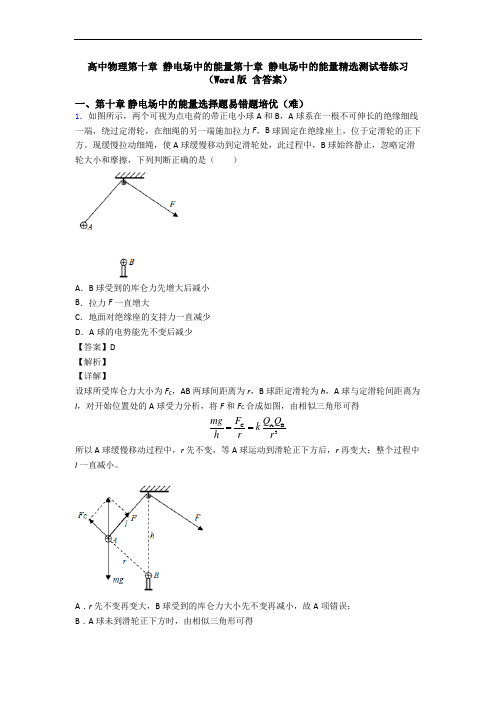

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷练习（Word 版 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少【答案】D【解析】【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得C AB 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。

A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误；B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h= 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B 2Q Q F kmg r+= 所以F 再增大，故B 项错误； C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。

2．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等B ．C 点场强与D 点场强相等C ．O 点电势等于零D ．C 点和D 点电势相等【答案】D【解析】【分析】【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ．【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．3．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=k q r（q 的正负对应φ的正负）。

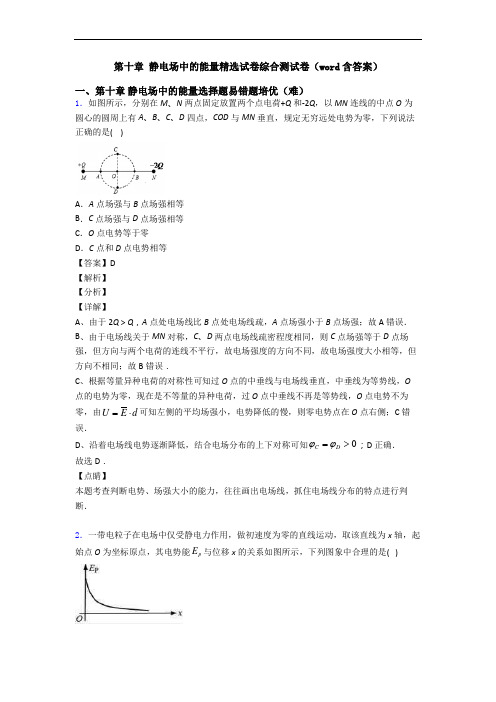

第十章 静电场中的能量精选试卷综合测试卷（word 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．3．在电场方向水平向右的匀强电场中，一带电小球从A 点竖直向上抛出，其运动的轨迹如图所示，小球运动的轨迹上A 、B 两点在同一水平线上，M 为轨迹的最高点，小球抛出时的动能为8.0J，在M点的动能为6.0J，不计空气的阻力，则（）A．从A点运动到M点电势能增加 2JB．小球水平位移x1与x2的比值 1：4C．小球落到B点时的动能 24JD．小球从A点运动到B点的过程中动能有可能小于 6J【答案】D【解析】【分析】【详解】将小球的运动沿水平和竖直方向正交分解，水平分运动为初速度为零的匀加速直线运动，竖直分运动为匀变速直线运动；A．从A点运动到M点过程中，电场力做正功，电势能减小，故A错误；B．对于初速度为零的匀加速直线运动，在连续相等的时间间隔内位移之比为1：3，故B 错误；C．设物体在B动能为E kB，水平分速度为V Bx，竖直分速度为V By。

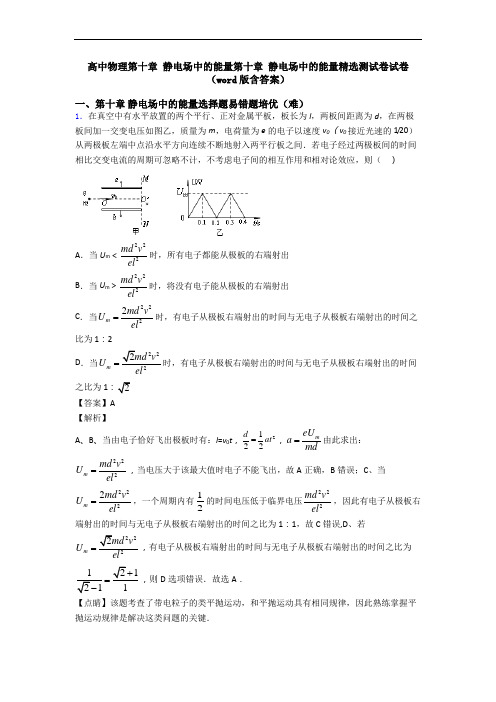

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷试卷（word 版含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当222m md v U =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若222m md v U =，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷（Word 版含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E = 【答案】C 【解析】 【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据k qrϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。

第十章 静电场中的能量精选试卷试卷（word 版含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小 B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少 【答案】D 【解析】 【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得CA B 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。

A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误； B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h= 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B2Q Q F kmg r+= 所以F 再增大，故B 项错误；C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。

2．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

人教版高中物理第十章 静电场中的能量精选试卷（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。

假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E = 【答案】C 【解析】 【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据k qrϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。

高中物理第十章 静电场中的能量精选测试卷复习练习(Word 版 含答案)一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。

现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小 B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少 【答案】D 【解析】 【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得CA B 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。

A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误； B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h= 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B2Q Q F kmg r+= 所以F 再增大，故B 项错误；C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。

2．如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，圆上有三点A 、B 、C ，其中A 与C 的连线为直径，∠A ＝30°。

高中物理必修第3册第十章 静电场中的能量测试卷检测题（Word 版 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．2．在电场方向水平向右的匀强电场中，一带电小球从A 点竖直向上抛出，其运动的轨迹如图所示，小球运动的轨迹上A 、B 两点在同一水平线上，M 为轨迹的最高点，小球抛出时的动能为8.0J ，在M 点的动能为6.0J ，不计空气的阻力，则（ ）A ．从A 点运动到M 点电势能增加 2JB ．小球水平位移 x 1与 x 2 的比值 1：4C ．小球落到B 点时的动能 24JD ．小球从A 点运动到B 点的过程中动能有可能小于 6J 【答案】D 【解析】 【分析】 【详解】将小球的运动沿水平和竖直方向正交分解，水平分运动为初速度为零的匀加速直线运动，竖直分运动为匀变速直线运动；A ．从A 点运动到M 点过程中，电场力做正功，电势能减小，故A 错误；B ．对于初速度为零的匀加速直线运动，在连续相等的时间间隔内位移之比为1：3，故B 错误；C ．设物体在B 动能为E kB ，水平分速度为V Bx ，竖直分速度为V By 。
