《静电场》章末检测题及详细答案(精品)

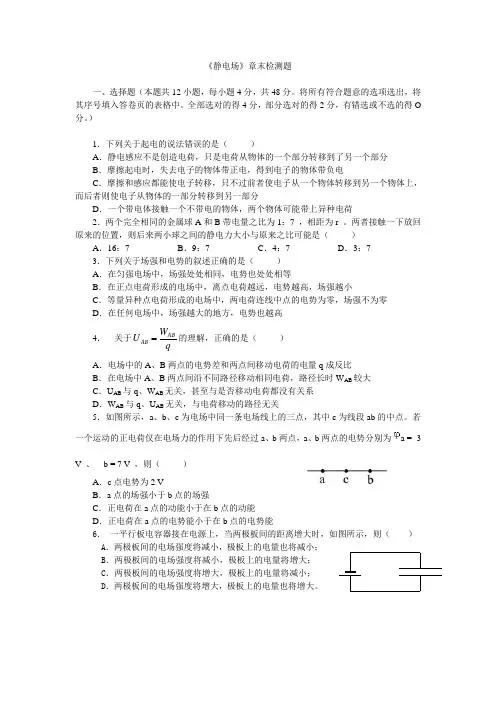

《静电场》章末检测题一、选择题（本题共12小题，每小题4分，共48分。

将所有符合题意的选项选出，将其序号填入答卷页的表格中。

全部选对的得4分，部分选对的得2分，有错选或不选的得O 分。

）1．下列关于起电的说法错误的是（ ）A ．静电感应不是创造电荷，只是电荷从物体的一个部分转移到了另一个部分B ．摩擦起电时，失去电子的物体带正电，得到电子的物体带负电C ．摩擦和感应都能使电子转移，只不过前者使电子从一个物体转移到另一个物体上，而后者则使电子从物体的一部分转移到另一部分D ．一个带电体接触一个不带电的物体，两个物体可能带上异种电荷2．两个完全相同的金属球A 和B 带电量之比为1：7 ，相距为r 。

两者接触一下放回原来的位置，则后来两小球之间的静电力大小与原来之比可能是（ ） A ．16：7 B ．9：7 C ．4：7 D ．3：7 3．下列关于场强和电势的叙述正确的是（ ） A ．在匀强电场中，场强处处相同，电势也处处相等B ．在正点电荷形成的电场中，离点电荷越远，电势越高，场强越小C ．等量异种点电荷形成的电场中，两电荷连线中点的电势为零，场强不为零D ．在任何电场中，场强越大的地方，电势也越高 4． 关于qW U ABAB 的理解，正确的是（ ） A ．电场中的A 、B 两点的电势差和两点间移动电荷的电量q 成反比B ．在电场中A 、B 两点间沿不同路径移动相同电荷，路径长时W AB 较大C ．U AB 与q 、W AB 无关，甚至与是否移动电荷都没有关系D ．W AB 与q 、U AB 无关，与电荷移动的路径无关5．如图所示，a 、b 、c 为电场中同一条电场线上的三点，其中c 为线段ab 的中点。

若一个运动的正电荷仅在电场力的作用下先后经过a 、b 两点，a 、b 两点的电势分别为 a = -3V 、b = 7 V ，则（ ）A ．c 点电势为2 VB ．a 点的场强小于b 点的场强C ．正电荷在a 点的动能小于在b 点的动能D ．正电荷在a 点的电势能小于在b 点的电势能6． 一平行板电容器接在电源上，当两极板间的距离增大时，如图所示，则（ ） A ．两极板间的电场强度将减小，极板上的电量也将减小； B ．两极板间的电场强度将减小，极板上的电量将增大； C ．两极板间的电场强度将增大，极板上的电量将减小； D ．两极板间的电场强度将增大，极板上的电量也将增大。

第一章 静电场 单元综合评估(A 卷)1．对电容C ＝Q U，以下说法正确的是( ) A ．电容器带电荷量越大，电容就越大B ．对于固定电容器，它的带电荷量跟它两极板间所加电压的比值保持不变C ．可变电容器的带电荷量跟加在两极板间的电压成反比D ．如果一个电容器没有电压，就没有带电荷量，也就没有电容解析： 电容量与带电荷量及两极间电压无关．答案： B2．如下图所示的真空空间中，仅在正方体中的黑点处存在着电荷量大小相等的点电荷，则图中a 、b 两点电场强度和电势均相同的是( )解析： C 图中a 、b 两点处在＋q 、－q 连线的中垂线上，且关于两电荷连线对称分布，电场强度和电势均相同．答案： C 3．在静电场中，将一电子由a 点移到b 点，电场力做功5 eV ，则下列结论错误的是( )A ．电场强度的方向一定是由b 到aB ．a 、b 两点间的电压是5 VC ．电子的电势能减少了5 eVD ．因零电势点未确定，故不能确定a 、b 两点的电势解析： 由U ab ＝W ab q ＝5 eV －e＝－5 V 知a 、b 两点间的电势差为－5 V ，即电压为5 V ，但电场强度方向不一定由b 到a ，所以A 错．电场力对电荷做功5 eV ，其电势能一定减少了5 eV ，而零电势点未确定，我们只能确定a 、b 两点间的电势差，无法确定a 、b 两点的电势，所以，C 、D 对，本题应选A. 答案： A4．两块水平放置的平行金属板，带等量异种电荷，一个带电油滴恰悬浮在平行板间．如果使油滴产生大小等于g 2的加速度，两板电荷量应是原来的( ) A ．2倍 B.12 C.32倍 D.23答案： BC5．如下图所示，A 、B 、C 、D 、E 是半径为r 的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A 点处的电荷量为－q 外，其余各点处的电荷量均为＋q ，则圆心O 处( )A ．场强大小为kqr 2，方向沿OA 方向 B ．场强大小为kq r 2，方向沿AO 方向C ．场强大小为2kq r 2，方向沿OA 方向D ．场强大小为2kq r 2，方向沿AO 方向答案： C6.Q 1、Q 2为两个带电质点，带正电的检验电荷q 沿中垂线向上移动时，q 在各点所受Q 1、Q 2作用力的合力大小和方向如图中细线所示(力的方向都是向左侧)，由此可以判断( )A ．Q 2可能带负电荷B ．Q 1、Q 2可能为等量异种电荷C ．Q 2电荷量一定大于Q 1的电荷量D ．中垂线上的各点电势相等解析： 由图可知带正电的检验电荷受到两个电荷的库仑力的合力方向为左上方或左下方，所以Q 2一定带正电荷，Q 1可能带正电荷也可能带负电荷，且Q 2>Q 1，选项A 、B 、D 错，C 正确．答案： C7．如下图所示，水平天花板下用长度相同的绝缘细线悬挂起来的两个相同的带电介质小球a 、b ，左边放一个带正电的固定球＋Q 时，两悬球都保持竖直方向．下面说法正确的是( )A ．a 球带正电，b 球带正电，并且a 球带电荷量较大B ．a 球带负电，b 球带正电，并且a 球带电荷量较小C ．a 球带负电，b 球带正电，并且a 球带电荷量较大D ．a 球带正电，b 球带负电，并且a 球带电荷量较小解析： 要使ab 平衡，必须有a 带负电，b 带正电，且a 球带电较少，故应选B. 答案： B8.如右图所示，AB 是某点电荷电场中一条电场线，在电场线上P 处自由释放一个负试探电荷时，它沿直线向B 点处运动，对此现象下列判断正确的是(不计电荷重力)( )A ．电荷向B 做匀加速运动B ．电荷向B 做加速度越来越小的运动C ．电荷向B 做加速度越来越大的运动D ．电荷向B 做加速运动，加速度的变化情况不能确定解析： 从静止起动的负电荷向B 运动，说明它受电场力向B ，负电荷受的电场力方向与电场强度的方向相反，可知此电场线的指向应从B →A ，这就有两个可能性：一是B 处有正点电荷为场源，则越靠近B 处场强越大，负电荷会受到越来越大的电场力，加速度应越来越大；二是A 处有负点电荷为场源，则越远离A 时场强越小，负试探电荷受到的电场力越来越小，加速度越来越小，故正确答案为D. 答案： D9．细胞膜也称生物膜或质膜．是由类脂、蛋白质和糖类组成．质膜中的类脂也称膜脂，是质膜的基本骨架，膜蛋白质是膜功能的主要体现者．如果细胞膜的厚度约等于800 nm(1 nm ＝10－9 m)，当膜的内外层间的电压达到0.4 V 时，即可让一价钠离子渗透．设细胞膜内的电场为匀强电场，则钠离子在渗透时( )A ．膜内电场强度约为5×105 V/mB ．膜内电场强度约为2×105 V/mC ．每个钠离子沿电场方向透过膜时电场力做功约为6.4×10－20 JD ．每个钠离子沿电场方向透过膜时电场力做功约为1.6×10－19 J解析： 根据E ＝U d ＝0.4800×10－9 V/m ＝5×105 V/m ，A 正确，B 错误；W ＝Uq ＝0.4×1.6×10－19 J ＝6.4×10－20 J ，C 正确，D 错误．答案： AC10．如下图为一匀强电场，某带电粒子从A 点运动到B 点．在这一运动过程中克服重力做的功为2.0 J ，电场力做的功为1.5 J ．则下列说法正确的是( )A ．粒子带负电B ．粒子在A 点的电势能比在B 点少1.5 JC ．粒子在A 点的动能比在B 点多0.5 JD ．粒子在A 点的机械能比在B 点少1.5 J解析： 粒子从A 点运动到B 点，电场力做正功，且沿着电场线，故粒子带正电，所以选项A 错；粒子从A 点运动到B 点，电场力做正功，电势能减少，故粒子在A 点的电势能比在B 点多1.5 J ，故选项B 错；由动能定理，W G ＋W 电＝ΔE k ，－2.0 J ＋1.5 J ＝E k B －E k A ，所以选项C 对；由其他力(在这里指电场力)做功等于机械能的增加，所以选项D 对．答案： CD11．如下图所示，在一个水平方向(平行纸面方向)的匀强电场中．用上端固定，长为L 的绝缘细线，拴一质量为m 、电荷量为q 的小球，开始时将细线拉至水平至A 点，突然松开后，小球由静止开始向下摆动，当细线转过60°角到B 点时，速度恰好为零，求A 、B 两点间的电势差U AB 的大小．解析： 带电小球由A 运动到B 的过程中，由动能定理得mgL sin 60°＋qU AB ＝0，则U AB ＝－mgL sin 60°q ＝－3mgL 2q. 答案： 3mgL 2q 12．把带电荷量2×10－8 C 的正点电荷从无限远处移到电场中A 点，要克服电场力做功8×10－6 J ，若把该电荷从无限远处移到电场中B 点，需克服电场力做功2×10－6 J ，求： (1)A 点的电势；(2)A 、B 两点的电势差；(3)把2×10－5 C 的负电荷由A 点移到B 点电场力做的功． 解析： (1)正点电荷从无限远处移到电场中A 点，要克服电场力做功8×10－6 J ，所以E p A ＝8×10－6 J ． φA ＝E p A q ＝8×10－62×10－8＝400 V ， (2)E p B ＝2×10－6J ，φB ＝E p B q ＝2×10－62×108＝100 V ．由电势差定义：U AB ＝φA －φB ＝300 V . (3)把2×10－5 C 的负电荷由A 点移到B 点电场力做的功为：W AB ＝qU AB ＝－2×10－5×300 J ＝－6×10－3 J. 答案： (1)400 V (2)300 V (3)－6×10－3 J 14.一束电子流在经U ＝5 000 V 的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如右图所示，若两板间距离d ＝1.0 cm ，板长l ＝5.0 cm ，那么，要使电子能从平行板间飞出，两个极板上最大能加多大电压？解析： 加速过程中，由动能定理得eU ＝12m v 02① 进入偏转电场，电子在平行于板面的方向上做匀速运动l ＝v 0t .②在垂直于板面的方向做匀加速直线运动，加速度a ＝F m ＝eU ′dm.③ 偏距y ＝12at 2④ 能飞出的条件为y ≤d 2.⑤ 解①～⑤式得U ′≤2Ud 2l 2＝2×5 000×(1.0×10－2)2(5.0×10－2)2 V ＝4.0×102 V. 即要使电子能飞出，所加电压最大为400 V.答案： 400 V单元综合评估(B 卷)1．带正电荷的小球只受到电场力作用从静止开始运动，它在任意一段时间内( )A ．一定沿电场线由高电势处向低电势处运动B ．一定沿电场线由低电势处向高电势处运动C ．不一定沿电场线运动，但一定由高电势处向低电势处运动D ．不一定沿电场线运动，也不一定由高电势处向低电势处运动解析： 带正电荷的小球只受到电场力作用从静止开始运动，电场力一定做正功，由于电场的性质不知，所以不一定沿电场线运动，由U AB ＝W AB q知，U AB ＞0，所以运动过程中电势一定降低，故选C. 答案： C 2．使两个完全相同的金属小球(均可视为点电荷)分别带上－3Q 和＋5Q 的电荷后，将它们固定在相距为a 的两点，它们之间库仑力的大小为F 1.现用绝缘工具使两小球相互接触后，再将它们固定在相距为2a 的两点，它们之间库仑力的大小为F 2.则F 1与F 2之比为( )A ．2∶1B ．4∶1C ．16∶1D ．60∶1解析： 两个完全相同的金属小球相互接触后，带电荷量均为＋Q ，距离变为原来的两倍，根据库仑定律可知选项D 正确．答案： D3．A 、B 、C 是匀强电场中的三个点，各点电势φA ＝10 V ，φB ＝2 V ，φC ＝6 V ，A 、B 、C 三点在同一平面上，如图所示，关于A 、B 、C 三点的位置及电场强度的方向表示正确的是( )解析： 根据电场线和等势面垂直的关系和沿电场方向电势降低，可以判断D 选项正确．答案： D4．电场中有A 、B 两点，A 点的电势φA ＝30 V ，B 点的电势φB ＝10 V ，一个电子由A 点运动到B 点的过程中，下列说法中正确的是( )A ．电场力对电子做功20 eV ，电子的电势能减少了20 eVB ．电力克服电场力做功20 eV ，电子的电势能减少了20 eVC ．电场力对电子做功20 eV ，电子的电势能增加了20 eVD ．电子克服电场力做功20 eV ，电子的电势能增加了20 eV解析： W AB ＝qU AB ＝－20 eV ，根据电场力做功与电势能变化的关系可知选项D 正确．答案： D5．如下图所示，正电荷q 在电场中由P 向Q 做加速运动，而且加速度越来越大，由此可以判定，它所在的电场是图中的( )解析： 正电荷受力的方向和电场强度方向相同，电场线越密的地方电荷受力越大，根据牛顿第二定律，电荷的加速度也就越大，所以根据题意，Q 点的电场线应比P 点的电场线密，故选项A 、B 错误；又由于电荷做加速运动，所以选项C 错误，选项D 正确．答案： D6．如下图所示，电路中A 、B 为两块竖直放置的金属板，C 是一只静电计，开关S 合上后，静电计指针张开一个角度，下述做法可使静电计指针张角增大的是( )A ．使A 、B 两板靠近一些B ．使A 、B 两板正对面积减小一些C ．断开S 后，使B 板向右平移一些D ．断开S 后，使A 、B 正对面积减小一些解析： 静电计显示的是A 、B 两极板间的电压，指针张角越大，表示两板间的电压越高．当合上S 后，A 、B 两板与电源两极相连，板间电压等于电源电压不变，静电计指针张角不变；当断开S 后，板间距离增大，正对面积减小，都将使A 、B 两板间的电容变小，而电容器所带的电荷量不变，由C ＝Q U可知，板间电压U 增大，从而静电计指针张角增大．所以本题的正确答案是C 、D.答案： CD7.如右图所示，光滑绝缘水平面上有三个带电小球a ，b ，c (可视为点电荷)，三球沿一条直线摆放，仅在它们之间的静电力作用下静止，则以下判断正确的是( )A ．a 对b 的静电力一定是引力B ．a 对b 的静电力可能是斥力C ．a 的电量可能比b 少D ．a 的电量一定比b 多解析由三个电荷平衡的规律“三点共线，两同夹异，两大夹小，近小远大”可知，a 和c 一定是同种电荷，a 和b 一定是异种电荷，并且a 的电量一定比b 的带电量要多，这样c 才可能平衡，所以本题正确答案应选A 、D.8．如下图所示，图中实线表示一匀强电场的电场线，一带负电荷的粒子射入电场，虚线是它的运动轨迹，a 、b 是轨迹上的两点，若粒子所受重力不计，则下列判断正确的是( )A ．电场线方向向下B ．粒子一定从a 点运动到b 点C ．a 点电势比b 点电势高D ．粒子在a 点的电势能大于在b 点的电势能解析： 无论粒子从a 点或者从b 点射入电场，由于运动轨迹向下弯曲，说明粒子受电场力方向向下，可判断电场线的方向向上而不是向下，A 错误；粒子既可以从a 点运动到b 点，也可以从b 点运动到a 点，B 错误；由于顺着电场线方向电势在降低，故有φa ＜φb ，C 错误；负电荷逆着电场方向运动时电势能减少，顺着电场方向运动时电势能增加，因而粒子在a 点的电势能大于在b 点的电势能，D 正确．答案： D9．示波管是一种多功能电学仪器，它的工作原理可以等效成下列情况：如下图所示，真空室中电极K 发出电子(初速度不计)，经过电压为U 1的加速电场后，由小孔S 沿水平金属板A 、B 间的中心线射入板中．金属板长为L ，相距为d ，当A 、B 间电压为U 2时电子偏离中心线飞出电场打到荧光屏上而显示亮点．已知电子的质量为m 、电荷量为e ，不计电子重力，下列情况中一定能使亮点偏离中心距离变大的是( )A ．U 1变大，U 2变大B ．U 1变小，U 2变大C ．U 1变大，U 2变小D ．U 1变小，U 2变小解析： 当电子离开偏转电场时速度的反向延长线一定经过偏转电场中水平位移的中点，所以电子离开偏转电场时偏转角度越大(偏转距离越大)，亮点距离中心就越远．设电子经过U 1加速后速度为v 0，离开偏转电场时侧向速度为v y .根据题意得：eU 1＝12m v 02① 电子在A 、B 间做类平抛运动，当其离开偏转电场时侧向速度为v y ＝at ＝eU 2md ·L v 0.② 结合①②式，速度的偏转角θ满足：tan θ＝v y v 0＝U 2L 2dU 1. 显然，欲使θ变大，应该增大U 2、L ，或者减小U 1、d .正确选项是B. 答案： B10．下图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如右图中两条实线所示．点a 、b 、c 为实线与虚线的交点．已知O 点电势高于c 点，若不计重力，则( )A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零解析： 因为O 点电势高于c 点电势，可知场强方向竖直向下，正电荷受到的电场力向下，负电荷受到的电场力向上，可知M 是正电荷，N 是负电荷，故A 错，M 运动到c 点电场力做正功，N 运动到a 点电场力也做正功，且M 、N 电量荷相等，匀强电场相等距离的等势线间的电势差也相等，所以做功相等，选项B 正确、C 错；由于O 、b 点在同一等势面上，故M 在从O 点运动到b 点的过程中电场力做功为零，选项D 正确．答案： BD11．如图所示，两块竖直放置的平行金属板A 、B 相距为d ，两板间电压为U ，一质量为m 的带电小球从两板间的M 点开始以竖直向上的初速度v 0运动，当它到达电场中的N 点时速度变为水平方向，大小变为2v 0，求M 、N 两点间的电势差和电场力对带电小球所做的功．(不计带电小球对金属板上的电荷均匀分布的影响，设重力加速度为g )解析： 带电小球从M 点运动到N 点的过程中，在竖直方向上仅受重力作用，从初速度v 0匀减速到零，水平方向上仅受电场力作用，速度从零匀加速到2v 0.竖直位移：h ＝v 022g ， 水平位移：x ＝2v 02·t ，又h ＝v 02t ，所以：x ＝2h ＝v 02g，所以M 、N 两点间的电势差U MN ＝U d ·x ＝U v 02dg .从M 点运动到N 点的过程中，由动能定理得：W E ＋W G ＝12m v N 2－12m v 02，又W G ＝－mgh ＝－12m v 02，所以W E ＝2m v 02. 答案： U MN ＝U v 02dg W ＝2m v 0212．如下图所示，有一水平向左的匀强电场，场强为E ＝1.25×104 N/C ，一根长L ＝1.5 m 、与水平方向的夹角为θ＝37°的光滑绝缘细直杆MN 固定在电场中，杆的下端M 固定一个带电小球A ，电荷量Q ＝＋4.5×10－6 C ；另一带电小球B 穿在杆上可自由滑动，电荷量q ＝＋1.0×10－6 C ，质量m ＝1.0×10－2 kg.现将小球B 从杆的上端N 静止释放，小球B 开始运动．(静电力常量k ＝9.0×109 N·m 2/C 2，取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8)求：(1)小球B 开始运动时的加速度为多大？(2)小球B 的速度最大时，与M 端的距离r 为多大？解析： (1)开始运动时小球B 受重力、库仑力、杆的弹力和电场力，沿杆方向运动，由牛顿第二定律得mg sin θ－kQq L 2－qE cos θ＝ma ① 解得：a ＝g sin θ－kQq mL 2－qE cos θm② 代入数据解得：a ＝3.2 m/s 2.③ (2)小球B 速度最大时合力为零，即mg sin θ－kQq r 2－qE cos θ＝0④ 解得：r ＝kQq mg sin θ－qE cos θ⑤ 代入数据解得：r ＝0.9 m.答案： (1)3.2 m/s 2 (2)0.9 m。

【例1】解析 电场力做的功为：W ab =E p a -E p a =q Φa -q Φb =- 4⨯10-9C ⨯(-500-1 500)V =8⨯10-6 Ja 、b 间的电势差为：U ab =Φa -Φb =-500 V -1 500 V =-2 000 V . 答案 8⨯10-6 J -2 000 V变式训练1答案 (1)2.4⨯10-6J (2)60 V解析 (1)由电场力做的功等于电势能的变化量：∆E p =-W=-qE ⋅l=4⨯10-8⨯2⨯102⨯0.3J =2.4⨯10-6J ．(2)U MN =W MN q =-2.4⨯10-6-4⨯10-8V =+60 V .【例2】 解析 要求两点的电势差，需先求出在两点移动电荷时电场力做的功，而质点动能的变化对应合外力做的功．设电场力做的功为W ab ，由动能定理得：W ab +W=∆E k W ab =∆E k -W=2.0⨯10-5 J则Φa -Φb =W abq=-1.0⨯104 V .答案 -1.0⨯104 V 变式训练2答案 m (v 2-v 20)2qL解析 从a 点到c 点电场力做的功W=qEL根据动能定理得W=12mv 2-12mv 20所以qEL=12mv 2-12mv 20场强大小E=m (v 2-v 20)2qL.【例3】解析 在 1.0⨯10-3s 的时间里，电子做初速度为零的匀加速直线运动，当t=1.0⨯10-3s 时电子达到P 点，之后板间电压反向，两极板间的电场强度大小不变，方向和原来相反，电子开始做匀减速直线运动，由于加速度的大小不变，当t=2.0⨯10-3s 时电子达到M 板处，且速度减为零．随后电子将反向做加速运动，当t=3.0⨯10-3s 时电子又回到P 点，且速度大小与第一次经过P 点时相等，而方向相反．故正确选项为D .答案 D变式训练3 如图4所示，水平地面上方分布着水平向右的匀强电场．一“L ”形的绝缘硬质管竖直固定在匀强电场中．管的水平部分长为l 1=0.2 m ．离水平地面的距离为h=5.0 m ．竖直部分长为l 2=0.1 m ．一带正电的小球从管的上端口A 由静止释放，小球与管间摩擦不计且小球通过管的弯曲部分(长度极短可不计)时没有能量损失，小球在电场中受到电场力大小为重力的一半．求：(1)小球运动到管口B 时的速度大小；(2)小球着地点与管的下端口B 的水平距离．(g=10 m /s 2)图4答案 (1)2.0 m /s (2)4.5 m解析 (1)小球从A 运动到B 的过程中，对小球根据动能定理有： 12mv 2B-0=mgl 2+F 电l 1 ①F 电=12G=12mg . ②解得：v B =g (l 1+2l 2)代入数据可得：v B =2.0 m/s ③(2)小球离开B 点后，设水平方向的加速度为a ，在空中运动的时间为t.水平方向有：a=g2④x=v B t+12at 2 ⑤竖直方向有：h=12gt 2 ⑥由③～⑥式，并代入数据可得：x=4. 5 m.【即学即练】1．使质量相同的一价正离子和二价正离子分别从静止开始经相同电压U 加速后，离子速度较大的是( )A ．一价正离子B ．二价正离子C ．两者速度相同D ．无法判断 答案 B解析 由qU=12mv 20可得选项B 正确．2. A 、B 是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A 点沿电场线运动到B 点，其速度—时间图象如图5所示．则这一电场可能是( )答案 A 图5解析 由v-t 图可知，微粒的速度减小，加速度增大，可知微粒所受电场力方向由B 指向A ，从A 到B 运动过程中电场力大小逐渐变大，结合粒子带负电，可以判断电场线方向由A 指向B ，且越来越密，A 对，B 、C 、D 错．3. 图6中A 、B 都是装在绝缘柄上的导体，A 带正电荷后靠近B 发生静电感应，若取地球电势为零，B 和地接触后( )图6A ．导体B 上任意一点电势都为零 B ．导体B 上任意一点电势都为正C ．导体B 上任意一点电势都为负D ．导体B 上右边电势为正，左边电势为负 答案 A解析 导体B 与大地相连，共同处于正电荷A 的电场中，B 与大地为等势体，由于取地球电势为零，故B 的任一点电势都为零，A 项正确．4. 空间存在竖直向上的匀强电场，质量为m 的带正电的微粒水平射入电场中，微粒的运动轨迹如图7所示，在相等的时间间隔内( )图7A ．重力做的功相等B ．电场力做的功相等C ．电场力做的功大于重力做的功D ．电场力做的功小于重力做的功 答案 C解析 由题意可知，微粒在竖直方向上做匀变速运动，在相等时间间隔内，位移不等， A 、B 错；由轨迹可知，微粒所受合外力向上，电场力大于重力．在同一时间间隔内电场力做的功大于重力做的功，C 对，D 错．5. 已知四个点电荷q 、q 、-q 、q 分别分布于边长为a 的正方形的四个顶点A 、B 、C 、D 处，如图8所示，则正方形中心处的场强大小为( )图8A .3kq2a 2 B ．0 C ．4kq a 2 D .5kq 2a 2答案 C解析 几个点电荷同时存在时，电场中任一点的场强等于这几个点电荷各自在该点产生的电场强度的矢量和，B 、D 各自在正方形中心产生的场强等大反向，合场强为零，A 、C 两点的电荷在正方形中心的场强均为E=kq (22a )2=2kq a 2，方向相同，合场强E 总=2E=4kqa 2，故C 对，A 、B 、D 错．6．在场强E=1.0⨯102 V /m 的匀强电场中，有相距d=2.0⨯10-2 m 的a 、b 两点，则a 、b 两点间的电势差可能为( )A ．1.0 VB ．2.0 VC ．3.0 VD ．4.0 V 答案 AB解析 a 、b 两点所在的直线可能平行于电场线，也可能垂直于电场线，还可能与电场线成任一角度，故U ab 最大值为2.0 V ，最小值为0,0～2 V 之间任一值均正确.7．带电粒子以初速度v 0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏转距离为y ，位移偏角为Φ，下列说法正确的是( ) A ．粒子在电场中做类平抛运动B ．偏角Φ与粒子的电荷量和质量无关C ．粒子飞过电场的时间，取决于极板长和粒子进入电场时的初速度D ．粒子的偏移距离y ，可用加在两极板上的电压控制 答案 ACD解析 粒子受恒定电场力且与初速度垂直，做类平抛运动，A 对；由t=lv 0可知C 对；由y=12qUl 2mdv 20可知，可以通过改变U 的大小来改变y 的大小，D 对；tan Φ=qUl 2mdv 20，可知偏角Φ大小与q 及m 都有关，B 错．8. 如图9所示，绝缘光滑半圆轨道放在竖直向下的匀强电场中，场强为E ，在与环心等高处放有一质量为m 、电荷量为+q 的小球，由静止开始沿轨道运动，下列说法正确的是( )图9A ．小球在运动过程中机械能守恒B ．小球经过最低点时速度最大C ．小球经过环的最低点时对轨道压力为3(mg+qE)D ．小球经过环的最低点时对轨道压力为3(mg-qE) 答案 BC解析 小球由静止释放运动到轨道最低点的过程中，重力和电场力对球做正功，机械能增加，A 错；由动能定理(mg+qE)R=12mv 2可知，小球过最低点时速度最大，B 正确；球在最低点由牛顿第二定律F N -(qE+mg)=m v 2R得F N =3(mg+qE)．故球在最低点对轨道压力为3(mg+qE)，C 正确，D 错误．9. 如图10所示，光滑绝缘细杆竖直放置，它与以正电荷Q 为圆心的某圆交于B 、C 两点，质量为m 、电荷量为-q 的有孔小球从杆上A 点无初速度下滑，已知q ≪Q ，AB=h ，小球滑到B 点时的速度大小为3gh.求：(1)小球由A 点到B 点的过程中电场力做的功； (2)A 、C 两点的电势差．图10答案 (1)12mgh (2) - mgh2q解析 因为Q 是点电荷，所以以Q 为圆心的圆面是一个等势面，这是一个重要的隐含条件．由A 到B 过程中电场力是变力，所以不能直接用W=Fl 来求解，只能考虑应用功能关系．(1)因为杆是光滑的，所以小球从A 到B 过程中只有两个力做功：电场力做的功W AB 和重力做的功mgh.由动能定理得W AB +mgh=12mv 2B ，代入已知条件v B =3gh 得电场力做功W AB =12m ⋅3gh -mgh=12mgh.(2)因为B 、C 在同一个等势面上，所以ΦB =ΦC ，即U AB =U AC .由W AB =qU AB ，得U AB =U AC =W AB -q = - mgh 2q .故A 、C 两点电势差为-mgh2q .。

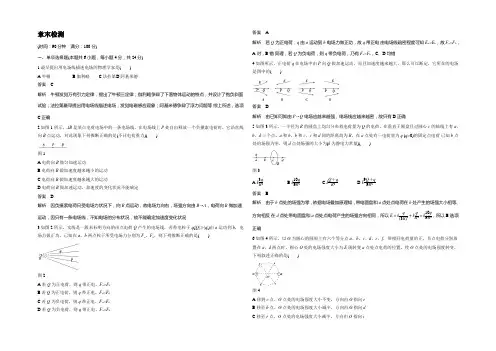

章末检测(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1.最早提出用电场线描述电场的物理学家是()A.牛顿B.伽利略C.法拉第D.阿基米德答案 C解析牛顿发觉万有引力定律，提出了牛顿三定律；伽利略争辩了下落物体运动的特点，并设计了抱负斜面试验；法拉第最早提出用电场线描述电场，发觉电磁感应现象；阿基米德争辩了浮力问题等.综上所述，选项C正确.2.如图1所示，AB是某点电荷电场中的一条电场线，在电场线上P处自由释放一个负摸索电荷时，它沿直线向B点运动，对此现象下列推断正确的是(不计电荷重力)()图1A.电荷向B做匀加速运动B.电荷向B做加速度越来越小的运动C.电荷向B做加速度越来越大的运动D.电荷向B做加速运动，加速度的变化状况不能确定答案 D解析因负摸索电荷只受电场力状况下，向B点运动，故电场力向右，场强方向由B→A，电荷向B做加速运动，因只有一条电场线，不知电场的分布状况，故不能确定加速度变化状况.3.如图2所示，实线是一簇未标明方向的由点电荷Q产生的电场线，若带电粒子q(|Q|≫|q|)由a运动到b，电场力做正功，已知在a、b两点粒子所受电场力分别为F a、F b，则下列推断正确的是()图2A.若Q为正电荷，则q带正电，F a>F bB.若Q为正电荷，则q带正电，F a<F bC.若Q为负电荷，则q带正电，F a>F bD.若Q为负电荷，则q带正电，F a<F b 答案 A解析若Q为正电荷，q由a运动到b电场力做正功，故q带正电.由电场线疏密程度可知E a>E b，故F a>F b，A对，B错.同理，若Q为负电荷，则q带负电荷，乃有F a>F b，C、D均错.4.如图所示，正电荷q在电场中由P向Q做加速运动，而且加速度越来越大，那么可以断定，它所在的电场是图中的()答案 D解析由已知可知由P→Q电场应越来越强，电场线应越来越密，故只有D正确.5.如图3所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q (q>0)的固定点电荷.已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)()图3A.k3qR2 B.k10q9R2 C.kQ＋qR2 D.k9Q＋q9R2答案 B解析由于b点处的场强为零，依据电场叠加原理知，带电圆盘和a点处点电荷在b处产生的场强大小相等、方向相反.在d点处带电圆盘和a点处点电荷产生的场强方向相同，所以E＝k q(3R)2＋k qR2＝k10q9R2，所以B选项正确.6.如图4所示，以O为圆心的圆周上有六个等分点a、b、c、d、e、f，带相同电荷量的正、负点电荷分别放置在a、d两点时，圆心O处的电场强度大小为E.现转变a点处点电荷的位置，使O点处的电场强度转变，下列叙述正确的是()图4A.移到c点，O点处的电场强度大小不变，方向由O指向eB.移至b点，O点处的电场强度大小减半，方向由O指向dC.移至e点，O点处的电场强度大小减半，方向由O指向cD.移至f 点，O 点处的电场强度大小不变，方向由O 指向e 答案 C解析 当带相同电荷量的正、负点电荷分别放置在a 、d 两点时，依据点电荷产生的电场特点可知，在O 点处产生的合场强是各自产生的场强大小的2倍，可知每个点电荷在O 点处产生的场强大小均是E2，方向由a指向d ，当a 点处点电荷移到c 点处时，依据数学学问和矢量的运算法则可得，在O 点处产生的合场强大小减半，方向由O 指向e ，A 错误；同理，可推断B 、D 错误，C 正确.二、多项选择题(本题共4小题，每小题6分，共24分，把正确选项前的字母填在题后的括号内，全部选对得6分，选对部分但不全的得3分，错选得0分)7.如图5所示，两个等量异种点电荷在其连线的中垂线上有与连线中点O 等距离的两点a 、b ，在连线上有距中点O 等距离的两点c 、d ，则下列场强大小关系式正确的是( )图5A.E a ＝E bB.E a ＝E O ＝E bC.E c ＝E dD.E c >E O >E d答案 AC解析 由电场的叠加原理可知：等量异种点电荷连线和中垂线上关于中点对称处的场强相同，所以A 、C 正确，D 错误；由点电荷的场强计算公式和电场叠加原理可知，O 点和a 、b 点或c 、d 点的电场强度大小不相等，故B 错.8.两个带有同种电荷的小球A 、B ，放在光滑绝缘水平面上，其中小球A 固定，小球B 只在库仑力作用下由静止开头沿水平面运动，在运动过程中，小球B 的加速度a 和速度v 的变化是( ) A.a 始终在增大 B.a 始终在减小 C.v 始终在增大D.v 始终在减小答案 BC解析 B 在A 的静电斥力的作用下，向远离A 的方向做加速运动，A 、B 间隔越来越远，由牛顿其次定律得k q A q Br2＝m B a B ，r 渐渐变大，则a B 渐渐减小，但B 的速度始终在增大，故正确选项为B 、C. 9.如图6所示，两根细线挂着两个质量相同的小球A 、B ，原来两球不带电时，上、下两根细线的拉力分别为F A 、F B ，现在两球都带上同号电荷，上、下两根细线的拉力分别为F A ′、F B ′，则( )图6A.F A ＝F A ′B.F A ＞F A ′C.F B ＞F B ′D.F B ＜F B ′答案 AD解析 选取A 、B 整体为争辩对象，在两种状况下有F A ＝(m A ＋m B )g ，F A ′＝(m A ＋m B )g ，所以F A ＝F A ′；选取B 为争辩对象，当A 、B 不带电时，F B ＝m B g ；当A 、B 带上同种电荷时，F B ′＝m B g ＋F ，所以F B ＜F B ′.10.两个带等量正电荷的点电荷，O 点为两电荷连线的中点，a 点在中垂线上，若在a 点由静止释放一个电子，如图7所示，关于电子的运动，下列说法正确的是( )图7A.电子在从a 向O 运动的过程中，加速度越来越大，速度越来越大B.电子在从a 向O 运动的过程中，加速度越来越小，速度越来越大C.电子运动到O 时，加速度为零，速度最大D.电子通过O 后，速度越来越小，直到为零；加速度可能先增大后减小 答案 CD解析 带等量正电荷的两点电荷连线的中垂线上，中点O 处的场强为零，向中垂线的两边先变大，达到一个最大值后，再渐渐减小到零.但a 点与最大场强点的位置关系不能确定，当a 点在最大场强点的上方时，电子在从a 点向O 点运动的过程中，加速度先增大后减小；当a 点在最大场强点的下方时，电子的加速度则始终减小，故A 、B 错误；但不论a 点的位置如何，电子在向O 点运动的过程中，都在做加速运动，所以电子的速度始终增加，当达到O 点时，加速度为零，速度达到最大值，C 正确；通过O 点后，电子的运动方向与场强的方向相同，故电子做减速运动，当电子运动到a 点关于O 点对称的b 点时，电子的速度为零.同样因b 点与最大场强的位置关系不能确定，故加速度大小的变化可能先变大后减小，D 正确. 三、填空题(本题共2小题，共12分)11.(6分)如图8所示，a 、b 是两个带有同种电荷的小球，用绝缘丝线悬挂于同一点，两球静止时，它们距水平面的高度相等，绳与竖直方向的夹角分别为α、β，且α＜β.若同时剪断两根细线，空气阻力不计，两球带电荷量不变，两球质量为m a 、m b ，两球落地时间为t a 、t b ，落地时水平位移为x a 、x b ，则m a ________m b ，t a ________t b ，x a ________x b .(填＞，＜或＝)图8答案 ＞ ＝ ＜解析 两球带同种电荷，所以两球在水平方向受到相互作用的电场力大小相等、方向相反.对两小球分别进行受力分析有：m a g ＝F tan α，m b g ＝Ftan β.由于α＜β，所以tan α＜tan β，m a g ＞m b g ，m a ＞m b ；剪断细线水平方向上，a 的加速度小于b 的加速度.竖直方向上两球均做自由落体运动，因此两球同时落地：t a ＝t b ；由于a 的加速度小于b 的加速度，因此a 球水平飞行的距离比b 球小：x a ＜x b .12.(6分)如图9所示，空间中A 、B 、C 三点的连线恰构成始终角三角形，且∠C ＝30°，AB ＝L ，在B 、C 两点分别放置一点电荷，它们的电荷量分别是＋Q 与－Q (静电力常量为k ).求斜边AC 的中点D 处的电场强度大小________，方向________.图9 答案3kQL 2水平向右 解析 连接BD ，三角形ABD 为等边三角形，可得BD ＝CD ＝AB ＝L .点电荷＋Q 与－Q 在D 处产生的场强大小均为E 1＝k QL 2，方向如图所示，二者之间夹角大小为60°.据电场的叠加原理可知，D 处的电场强度为这两个场强的矢量和，可解得E ＝2E 1cos30°＝2×kQ L 2×32＝3kQL2，方向水平向右.四、计算题(本题共4小题，共40分，计算题要有必要的文字说明和解题步骤，有数值计算的要注明单位) 13.(8分)如图10所示，E 为某匀强电场，将质量为2×10－3kg 的小球从A 点由静止释放，小球恰能沿直线AB 向右下方运动，且AB 与竖直方向成45°角.已知小球的带电量为2×10－4C.求匀强电场强度大小.(g ＝10m/s 2)图10 答案 100N/C解析 小球受力状况如图所示，F ＝Eq ＝mgE ＝F q ＝mg q ＝2×10－3×10N 2×10－4C＝100N/C.14.(8分)如图11所示，带电小球A 和B 放在光滑绝缘水平面上，质量分别为m A ＝2g ，m B ＝1g ；所带电荷量值q A ＝q B ＝10－7C ，A 带正电，B 带负电，现有水平向右的恒力F 作用于A 球，可使A 、B 一起向右运动，且保持间距d ＝0.1m 不变，试问F 多大？图11答案 2.7×10－2N解析 两球相互吸引的库仑力F 电＝k q A q Bd 2＝9×10－3NA 球和B 球加速度相同，隔离B 球，由牛顿其次定律得：F 电＝m B a ①把A 球和B 球看成整体，水平恒力F 即为其合外力，由牛顿其次定律得：F ＝(m A ＋m B )a ② 代入数据，由①式得a ＝9m/s 2，由②式得F ＝2.7×10－2N.15.(12分)如图12所示，把一个倾角为θ的绝缘斜面固定在匀强电场中，电场方向水平向右，电场强度大小为E ，有一质量为m 、电荷量为＋q 的物体以初速度v 0，从A 端滑上斜面恰好能沿斜面匀速运动，求物体与斜面间的动摩擦因数.图12答案 qE cos θ－mg sin θqE sin θ＋mg cos θ解析 选物体为争辩对象，受力分析如图所示，由平衡条件得：qE cos θ＝f ＋mg sin θ① N ＝qE sin θ＋mg cos θ② f ＝μN ③由①②③式联立解得 μ＝qE cos θ－mg sin θqE sin θ＋mg cos θ16.(12分)如图13所示，一长为L 的绝缘细线下端系质量为m 的金属小球，并带有－q 的电荷量，在细线的悬点O 处放一电荷量为＋q 的点电荷.要使金属球能在竖直平面内做完整的圆周运动，求：图13(1)金属球在最高点受到的库仑力多大； (2)金属球在最高点的速度至少多大；(3)假如金属球在最高点的速度为v ，则它通过最低点时的速度多大. 答案 (1)k q 2L2 (2)gL ＋kq 2mL(3)4gL ＋v 2解析 (1)依据库仑定律得金属球在最高点受到的库仑力：F ＝k q 2L 2(2)当小球在最高点绳子拉力为零时速度最小，最小速度为v 1 依据牛顿其次定律得：mg ＋k q 2L 2＝m v 21Lv 1＝gL ＋kq 2mL(3)小球从最高点到最低点的过程中，电场力做功为零，假如金属球在最高点的速度为v ，设金属球在最低点的速度为v 2，据动能定理有：mg ·2L ＝12m v 22－12m v 2解得v 2＝4gL ＋v 2。

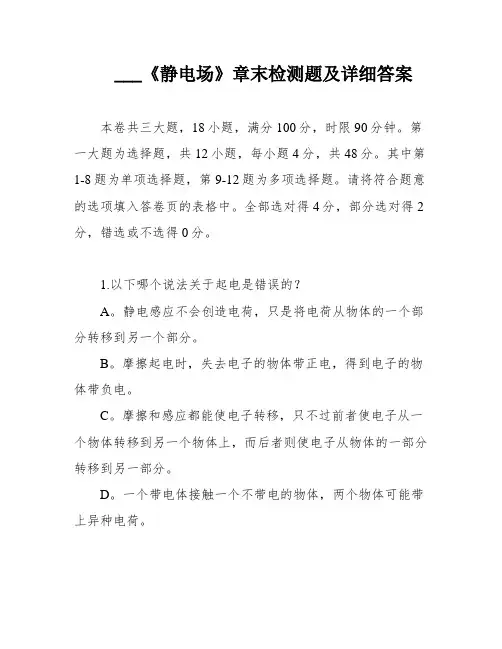

___《静电场》章末检测题及详细答案本卷共三大题，18小题，满分100分，时限90分钟。

第一大题为选择题，共12小题，每小题4分，共48分。

其中第1-8题为单项选择题，第9-12题为多项选择题。

请将符合题意的选项填入答卷页的表格中。

全部选对得4分，部分选对得2分，错选或不选得0分。

1.以下哪个说法关于起电是错误的？A。

静电感应不会创造电荷，只是将电荷从物体的一个部分转移到另一个部分。

B。

摩擦起电时，失去电子的物体带正电，得到电子的物体带负电。

C。

摩擦和感应都能使电子转移，只不过前者使电子从一个物体转移到另一个物体上，而后者则使电子从物体的一部分转移到另一部分。

D。

一个带电体接触一个不带电的物体，两个物体可能带上异种电荷。

2.如下图所示的情况中，a、b两点的电势相等、电场强度也相同的是：图中有两个平行金属板，上板带正电，下板带负电，中间有一点P。

）A。

带等量异种电荷的平行金属板之间的两点。

B。

离点电荷等距的任意两点。

C。

两等量同种电荷其连线的中垂线上与连线中点等距的任意两点。

D。

两等量异种电荷其连线的中垂线上与连线中点等距的任意两点。

3.两个完全相同的金属球A和B带电量之比为1：7，相距为r。

两者接触一下放回原来的位置，若两电荷原来带异种电荷，则后来两小球之间的静电力大小与原来之比是：A。

16：7B。

9：7C。

4：7D。

3：74.以下关于___和电势的叙述正确的是：A。

在匀强电场中，___处处相同，电势也处处相等。

B。

在正点电荷形成的电场中，离点电荷越远，电势越高，___越小。

C。

等量异种点电荷形成的电场中，两电荷连线中点的电势为零，___不为零。

D。

在任何电场中，___越大的地方，电势也越高。

5.以下哪个关于电势的理解是正确的？A。

电场中的A、B两点的电势差和两点间移动电荷的电量q成反比。

B。

在电场中A、B两点间沿不同路径移动相同电荷，路径长时W_AB较大。

C。

U_AB与q、W_AB无关，甚至与是否移动电荷都没有关系。

高中物理选修3-1单元测试题全套及答案第一章《静电场》章末检测题(考试时间90分钟，总分120分)一．选择题（本题包括12小题，每小题4分，共48分。

每小题给出的四个选项中，只有一题号 1 2 3 4 5 6 7 8 9 10 11 12 总分答案A.电场线是电场中实际存在的线B.电场中的任意两条电场线都不可能相交C.顺着电场线的方向，电场强度一定越来越大D.顺着电场线的方向，电场强度一定越来越小2. 下列说法中不正确．．．的是A．在静电场中沿电场线方向的各点电势一定不相等，场强大小一定不相等B．在静电场中沿电场线方向的各点电势一定降低，场强大小不一定相等C．在静电场中同一等势面上各点电势一定相等，场强大小不一定相等D．在静电场中，点电荷q沿任意路径从a点移至b点，只要a、b在同一等势面上，则电场力一定不做功3. 下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有①场强E=F/q②场强E=U/d③场强E=kQ/r2 ④电场力做功W=UqA.①③B.②③C.②④D.①④4．一带电粒子在如图所示的点电荷的电场中，在电场力作用下沿虚线所示轨迹从A点运动到B点，电荷的加速度、动能、电势能的变化情况是A．加速度的大小增大，动能、电势能都增加B．加速度的大小减小，动能、电势能都减少C．加速度增大，动能增加，电势能减少D．加速度增大，动能减少，电势能增加5. 如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b间距离等于b、c间距离。

用U a、U b、U c和E a、E b、E c分别表示a、b、c三点的电势和电场强度，可以判定A. U a>U b>U cB.U a—U b＝U b—U cC.E a>E b>E cD.E a=E b=E c6. AB是某电场中的一条电场线，若将一负电荷从A点处自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图所示，则A、B两点的电势高低和场强大小关系是A. ϕϕA B A BE E>>， B. ϕϕA B A BE E><，C.ϕϕA B A BE E<>， D. ϕϕA B A BE E<<，7. 如图所示，有一带电粒子只在电场力作用下沿曲线AB运动，虚线a、b、c、d为电场中的等势面，且ϕϕϕϕa b c d>>>，粒子在A点时初速度v0的方向与等势面d平行，下面说法正确的是A. 粒子带正电荷B. 粒子在运动过程中电势能逐渐减少C. 粒子在运动过程中动能逐渐减少D. 粒子在运动过程中电势能与动能之和逐渐减少8. 如图所示，在E =500V/m 的匀强电场中，a 、b 两点相距d=2cm ，它们的连线跟场强方向的夹角是600，则U ab 等于A.5VB.10VC.－5VD.－10V9. 如图所示，平行金属板A 、B 组成的电容器，充电后与静电计相连，要使静电计指针张角变大，下列措施中可行的是A.A 向上移动B.B 板向左移动C.A 、B 之间充满电介质D.使A 板放走部分电荷10. 如图所示，在电场强度为E 、方向水平向右的匀强电场中，A 、B为一竖直线上的两点，相距为L ，外力F 将质量为m 、带电荷量为q 的粒 子从A 点匀速移到B 点，重力不能忽略，则下列说法中正确的是 A ．外力的方向水平 B ．外力的方向竖直向上C ．外力的大小等于qE +mgD ．外力的大小等于22()()qE mg11. A 、B 两点各放有电量为+Q 和+2Q 的点电荷，A 、B 、C 、D 四点在同一直线上，且AC=CD=DB 。

章末综合测评(一) 静电场(时间：90分钟分值：100分)1．(4分)人们行走时鞋子和地板由于摩擦产生静电，带电的离子会在地板表面对空气中的灰尘产生吸引，对电脑机房、电子厂房等单位会造成一定的影响。

防静电地板又叫作耗散静电地板，当它接地时，能够使电荷耗散。

地板在施工时，地板下面要铺设铝箔，铝箔要连接到地下预埋导体。

下列关于防静电地板的说法，正确的是( ) A．地板下面铺设铝箔的作用是防潮B．地板必须是绝缘体材料C．地板必须是导电的，如地板中含有导电纤维D．只要地板下面铺设铝箔，地板材料是绝缘的或导电的均可C[地板在施工时，地板下面要铺设铝箔，铝箔要连接到地下预埋导体，即要将地板上的静电导走，所以防静电地板必须是导电的，如地板中含有导电纤维，故选项C正确。

] 2．(4分)如图所示，光滑绝缘水平面上有三个带电小球a、b、c(可视为点电荷)，三球沿一条直线摆放，仅在它们之间的静电力作用下静止，则以下判断正确的是( )A．a对b的静电力可能是斥力B．a对c的静电力一定是斥力C．a的电荷量可能比b少D．a的电荷量一定比c多B[根据电场力方向来确定各自电性，从而得出“两同夹一异”，因此a对b的静电力一定是引力，a对c的静电力一定是斥力，故A错误，B正确；同时根据库仑定律来确定电场力的大小，并由平衡条件来确定各自电荷量的大小，因此在大小上一定为“两大夹一小”，则a的电荷量一定比b多，而a的电荷量与c的电荷量无法确定，故C、D错误。

] 3．(4分)如图为真空中两点电荷A、B形成的电场中的一簇电场线，已知该电场线关于虚线对称，O点为A、B电荷连线的中点，a、b为其连线的中垂线上对称的两点，则下列说法正确的是( )A ．A 、B 可能是带等量异号的正、负电荷B ．A 、B 可能是带不等量的正电荷C ．a 、b 两点处无电场线，故其电场强度可能为零D ．同一试探电荷在a 、b 两点处所受电场力大小相等，方向一定相反D [根据电场线的特点，从正电荷出发到负电荷或无限远终止可以判断，A 、B 是两个等量同种电荷，A 、B 选项错误；电场线只是形象描述电场的假想曲线，a 、b 两点处无电场线，其电场强度也不为零，C 选项错误；在a 、b 两点处场强大小相等、方向相反，同一试探电荷在a 、b 两点所受电场力大小相等，方向一定相反，D 选项正确。

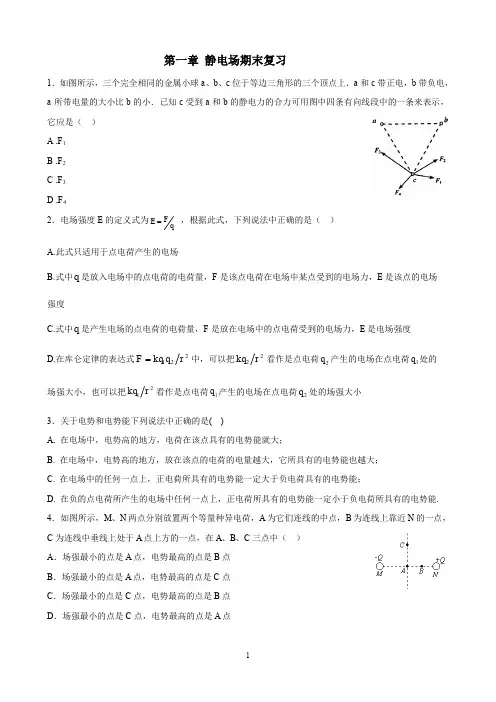

第一章 静电场期末复习1．如图所示，三个完全相同的金属小球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电，a 所带电量的大小比b 的小．已知c 受到a 和b 的静电力的合力可用图中四条有向线段中的一条来表示，它应是（ ）A .F 1B .F 2C .F 3D .F 42．电场强度E 的定义式为q F E = ，根据此式，下列说法中正确的是（ ）A.此式只适用于点电荷产生的电场B.式中q 是放入电场中的点电荷的电荷量，F 是该点电荷在电场中某点受到的电场力，E 是该点的电场 强度C.式中q 是产生电场的点电荷的电荷量，F 是放在电场中的点电荷受到的电场力，E 是电场强度D.在库仑定律的表达式221r q kq F =中，可以把22r kq 看作是点电荷2q 产生的电场在点电荷1q 处的 场强大小，也可以把21r kq 看作是点电荷1q 产生的电场在点电荷2q 处的场强大小3．关于电势和电势能下列说法中正确的是( )A. 在电场中，电势高的地方，电荷在该点具有的电势能就大；B. 在电场中，电势高的地方，放在该点的电荷的电量越大，它所具有的电势能也越大；C. 在电场中的任何一点上，正电荷所具有的电势能一定大于负电荷具有的电势能；D. 在负的点电荷所产生的电场中任何一点上，正电荷所具有的电势能一定小于负电荷所具有的电势能.4．如图所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线中垂线上处于A 点上方的一点，在A 、B 、C 三点中（ ）A ．场强最小的点是A 点，电势最高的点是B 点B ．场强最小的点是A 点，电势最高的点是C 点C ．场强最小的点是C 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点5．AB连线是某电场中的一条电场线，一正电荷从A点处自由释放，电荷仅在电场力作用下沿电场线从A 点到B点运动过程中的速度图象如图所示，比较A、B两点电势φ的高低和场强E的大小，下列说法中正确的是（）A.φA＞φB，E A＞E BB.φA＞φB，E A＜E BC.φA＜φB，E A＞E BD.φA＜φB，E A＜E B6．一个带正电的质点，电量q=2.0×10-9库，在静电场中由a点移到b点，在这过程中，除电场力外，其他力作的功为6.0×10-5焦，质点的动能增加了8.0×10-5焦，则a、b两点间的电势差U ab为（）A. 3×104伏；B. 1×104伏；C. 4×104伏；D. 7×104伏．7．一束由不同种正离子组成的粒子流以相同的速度，从同一位置沿垂直于电场方向射入匀强电场中，所有离子的轨迹都是一样的，这说明所有粒子（）A.都具有相同的比荷B.都具有相同的质量C.都具有相同的电量D.都属于同一元素的同位素8．如图所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图所示．电子原来静止在左极板小孔处．（不计重力作用）下列说法中正确的是（）A.从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上B.从t=0时刻释放电子，电子可能在两板间往复运动C.从t=T/4时刻释放电子，电子可能在两板间往复运动，也可能打到右极板上D.从t=3T/8时刻释放电子，电子必将打到左极板上9．a、b、c三个α粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b恰好飞出电场，由此可以肯定（）A.在b飞离电场的同时，a刚好打在负极板上B.b和c同时飞离电场C.进入电场时，c的速度最大，a的速度最小D.动能的增量相比，c的最小，a和b的一样大10．如图所示，L 为竖直、固定的光滑绝缘杆，杆上O 点套有一质量为m 、带电量为－q 的小环，在杆的左侧固定一电荷量为+Q 的点电荷，杆上a 、b 两点到+Q 的距离相等，Oa 之间距离为h 1，ab 之间距离为h 2，使小环从图示位置的O 点由静止释放后，通过a 的速率为13gh ．则下列说法正确的是（ ）A ．小环通过b 点的速率为)23(21h h gB ．小环从O 到b ，电场力做的功可能为零C ．小环在Oa 之间的速度是先增大后减小D ．小环在ab 之间的速度是先减小后增大11．如图，实线是两个等量点电荷P 、Q 形成电场的等势面，虚线是一带电粒子仅在电场力作用下运动的轨迹，a 、b 、c 是轨迹上的三个点，b 位于P 、Q 连线的中点．则( )A ．两点电荷P 、Q 电性相反B ．a 点的电场强度大于b 点的电场强度C ．带电粒子在a 点的电势能大于在c 点的电势能D ．带电粒子在a 点的动能小于在b 点的动能12.如图所示是测定液面高度h 的电容式传感器示意图，E 为电源，G 为灵敏电流计，A 为固定的导体芯，B 为导体芯外面的一层绝缘物质，C 为导电液体．已知灵敏电流计指针偏转方向与电流方向的关系为：电流从左边接线柱流进电流计，指针向左偏．如果在导电液体的深度h 发生变化时观察到指针正向左偏转，则 ( )A ．导体芯A 所带电荷量在增加，液体的深度h 在增大B ．导体芯A 所带电荷量在减小，液体的深度h 在增大C ．导体芯A 所带电荷量在增加，液体的深度h 在减小D ．导体芯A 所带电荷量在减小，液体的深度h 在减小13．如图所示，从炽热的金属丝漂出的电子(速度可视为零)，经加速电场加速后从两极板中间垂直射入偏 转电场．电子的重力不计．在满足电子能射出偏转电场的条件下，下述四种情况中，一定能使电子的偏转角变大的是 ( )A ．仅将偏转电场极性对调B ．仅增大偏转电极间的距离C ．仅增大偏转电极间的电压D ．仅减小偏转电极间的电压14． 在水深超过200m 的深海，光线极少，能见度极小．有一种电鳗具有特殊的适应性，能通过自身发出生物电，获取食物，威胁敌害，保护自己．该电鳗的头尾相当于两个电极，它在海水中产生的电场强度达到104N/C 时可击昏敌害．身长50cm 的电鳗，在放电时产生的瞬间电压可达 V ．15．在场强为E ，方向竖直向下的匀强电场中，有两个质量均为m 的带电小球，电荷量分别为+2q 和-q ，两小球用长为L 的绝缘细线相连，另用绝缘细线系住带正电的小球悬挂于O 点处于平衡状态，如图所示，重力加速度为g ，则细绳对悬点O 的作用力大小为_______．16．在电场中一条电场线上有A 、B 两点，如图所示.若将一负电荷q =2.0×10-7C ，从A 点移至B 点，电荷克服电场力做功4.0×10-4J 。

章末检测(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．关于电场强度与电势的关系，下面各种说法中正确的是()A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零时，电势一定为零D．电场强度的方向是电势降低最快的方向答案 D解析电场强度是描述静电力的性质的物理量，电势是描述电场能的性质的物理量，电场强度的大小和电势高低没有必然关系，电场线的方向，即电场强度的方向是电势降低最快的方向，选项A、B、C错误，选项D正确．图12．如图1所示，空间有一电场，电场中有两个点a和b.下列表述正确的是()A．该电场是匀强电场B．a点的电场强度比b点的大C．a点的电势比b点的高D．正电荷在a、b两点受力方向相同答案 C解析由电场线的分布可以看出，此电场不是匀强电场，选项A错误；b点电场线比a点电场线密，故a点的电场强度比b点的小，B不正确；根据电场线的方向知a点的电势比b点的大，故C正确．正电荷在a、b两点受力方向分别沿a、b两点的切线方向，选项D错误．图23．空中有两个等量的正电荷q1和q2，分别固定于A、B两点，DC为AB连线的中垂线，C 为A、B两点连线的中点，将一正电荷q3由C点沿着中垂线移至无穷远处的过程中，下列结论正确的有()A．电势能逐渐减小B ．电势能逐渐增大C ．q 3受到的电场力逐渐减小D ．q 3受到的电场力逐渐增大 答案 A解析 中垂线CD 段上的电场强度方向处处都是竖直向上，故正电荷q 3由C 点沿着中垂线移至无穷远处的过程中，电场力做正功，电势能减小，A 对，B 错；中垂线上由C 到D ，电场强度先变大后变小，q 3受到的电场力先变大后变小，C 、D 错．图34．如图3所示，a 、b 、c 为电场中同一条水平方向电场线上的三点，c 为ab 的中点，a 、b 电势分别为φa ＝5 V 、φb ＝3 V ．下列叙述正确的是( ) A ．该电场在c 点处的电势一定为4 V B ．a 点处的场强E a 一定大于b 点处的场强E b C ．一正电荷从c 点运动到b 点电势能一定减少 D ．一正电荷运动到c 点时受到的静电力由c 指向a 答案 C解析 因不知该电场是否是匀强电场，所以E ＝Ud 不一定成立，c 点电势不一定是4 V ，所以A 、B 两项错误．因φa ＞φb ，电场线方向向右，正电荷从高电势点移到低电势点电场力做正功，电势能减少，受到的电场力指向b ，所以C 项正确、D 项错误．图45．空间存在甲、乙两相邻的金属球，甲球带正电，乙球原来不带电，由于静电感应，两球在空间形成了如图4所示稳定的静电场．实线为其电场线，虚线为其等势线，A 、B 两点与两球球心连线位于同一直线上，C 、D 两点关于直线AB 对称，则( ) A ．A 点和B 点的电势相同 B ．C 点和D 点的电场强度相同C ．正电荷从A 点移至B 点，静电力做正功D ．负电荷从C 点沿直线CD 移至D 点，电势能先增大后减小答案 C解析 由题图可知φA ＞φB ，所以正电荷从A 移至B ，静电力做正功，故A 错误，C 正确．C 、D 两点场强方向不同，故B 错误．负电荷从C 点沿直线CD 移至D 点，电势能先减小后增大，所以D 错误，故选C.图56．如图5所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )．A ．k 3q R 2B ．k 10q9R 2 C ．k Q ＋q R 2 D ．k 9Q ＋q 9R 2答案 B解析 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 处产生的场强大小相等，方向相反．在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以E ＝k q (3R )2＋k q R 2＝k 10q 9R 2，所以B 选项正确． 二、多项选择题(本题共4小题，每小题4分，共16分) 7．下列各量中，与检验电荷无关的物理量是( )A ．电场力FB ．电场强度EC ．电势差UD ．电场力做的功W答案 BC解析 电场力F ＝qE ，与检验电荷有关，故A 项错；电场强度E 、电势差U 与检验电荷无关，故B 、C 对；电场力做功W ＝qU ，与检验电荷有关，故D 项错．8．带电粒子M 只在电场力作用下由P 点运动到Q 点，在此过程中克服电场力做了2.6×10－8J 的功，那么( )A ．M 在P 点的电势能一定小于它在Q 点的电势能B ．P 点的场强一定小于Q 点的场强C ．P 点的电势一定高于Q 点的电势D ．M 在P 点的动能一定大于它在Q 点的动能 答案 AD解析因克服电场力做功，电势能增加，动能减小，所以A、D项正确；P、Q两点的场强大小不能确定，B项错；粒子电性未知，所以P、Q两点的电势高低不能判定，C项错．图69．如图6所示的电路中，AB是两金属板构成的平行板电容器．先将电键K闭合，等电路稳定后再将K断开，然后将B板向下平移一小段距离，并且保持两板间的某点P与A板的距离不变．则下列说法正确的是()A．电容器的电容变小B．电容器内部电场强度大小变大C．电容器内部电场强度大小不变D．P点电势升高答案ACD图710．带电粒子在匀强电场中的运动轨迹如图7所示，如果带电粒子只受电场力作用从a到b 运动，下列说法正确的是()A．粒子带正电B．粒子在a和b点的加速度相同C．该粒子在a点的电势能比在b点时大D．该粒子在b点的速度比在a点时大答案BCD解析由于粒子运动轨迹越来越向上弯曲，可判断它受力方向为竖直向上，所以粒子应带负电，故A错；匀强电场中受力恒定，加速度相同，B对；从a到b由于电场力方向速度方向成锐角，电场力做正功，则电势能减小，动能增大，故该粒子在b点的电势能比在a点时小，在b点的速度比在a点时大．故C、D正确．三、填空题(每空2分，共10分)图811．如图8所示，Q 为固定的正点电荷，A 、B 两点在Q 的正上方与Q 相距分别为h 和0.25h ，将另一点电荷从A 点由静止释放，运动到B 点时速度正好又变为零．若此电荷在A 点处的加速度大小为34g ，此电荷在B 点处的加速度大小为________；方向________；A 、B 两点间的电势差(用Q 和h 表示)为________． 答案 3g 方向竖直向上 －3kQh解析 这一电荷必为正电荷，设其电荷量为q ，由牛顿第二定律，在A 点时mg －kQq h 2＝m ·34g . 在B 点时kQq(0.25h )2－mg ＝m ·a B ，解得a B ＝3g ，方向竖直向上，q ＝mgh 24kQ.从A 到B 过程，由动能定理mg (h －0.25h )＋qU AB ＝0， 故U AB ＝－3kQh.图912．如图9所示，在竖直向下、场强为E 的匀强电场中，长为l 的绝缘轻杆可绕固定轴O 在竖直面内无摩擦转动，两个小球A 、B 固定于杆的两端，A 、B 的质量分别为m 1和m 2(m 1＜m 2)，A 带负电，电荷量为q 1，B 带正电，电荷量为q 2.杆从静止开始由水平位置转到竖直位置，在此过程中静电力做功为____________，在竖直位置处两球的总动能为______________． 答案 (q 1＋q 2)El /2 [(m 2－m 1)g ＋(q 1＋q 2)E ]l /2解析 本题考查静电力做功的特点和动能定理，考查学生对功能关系的处理．A 、B 在转动过程中静电力对A 、B 都做正功，即：W ＝q 1E l 2＋q 2E l 2＝(q 1＋q 2)El /2，根据动能定理：(m 2－m 1)gl 2＋(q 1＋q 2)El2＝E k －0，可求解在竖直位置处两球的总动能为E k ＝[(m 2－m 1)g ＋(q 1＋q 2)E ]l /2. 四、计算题(本题共4小题，共50分)图1013．(10分)如图10所示，在匀强电场中，将带电荷量q＝－6×10－6C的电荷从电场中的A 点移到B点，克服电场力做了2.4×10－5 J的功，再从B点移到C点，电场力做了1.2×10－5 J 的功．求：(1)A、B两点间的电势差U AB和B、C两点间的电势差U BC；(2)如果规定B点的电势为零，则A点和C点的电势分别为多少？(3)作出过B点的一条电场线(只保留作图的痕迹，不写做法)．答案(1)4 V－2 V(2)4 V 2 V(3)见解析图解析(1)U AB＝W ABq＝－2.4×10－5－6×10－6V＝4 VU BC＝1.2×10－5－6×10－6V＝－2 V(2)U AB＝φA－φB，U BC＝φB－φC又φB＝0故φA＝4 V，φC＝2 V(3)如图所示图1114．(12分)一个带正电的微粒，从A点射入水平方向的匀强电场中，微粒沿直线AB运动，如图11所示．AB与电场线夹角θ＝30°，已知带电粒子的质量m＝1.0×10－7 kg，电荷量q＝1.0×10－10 C，A、B相距L＝20 cm.(取g＝10 m/s2，结果保留两位有效数字)求：(1)说明微粒在电场中运动的性质，要求说明理由．(2)电场强度的大小和方向．(3)要使微粒从A点运动到B点，微粒射入电场时的最小速度是多少．答案 见解析解析 (1)微粒只在重力和电场力作用下沿AB 方向运动，在垂直于AB 方向上的重力和电场力必等大反向，可知电场力的方向水平向左，如图所示，微粒所受合力的方向由B 指向A ，与初速度v A 方向相反，微粒做匀减速运动． (2)在垂直于AB 方向上，有qE sin θ－mg cos θ＝0所以电场强度E ＝1.7×104 N/C 电场强度的方向水平向左(3)微粒由A 运动到B 时的速度v B ＝0时，微粒进入电场时的速度最小，由动能定理得，mgL sin θ＋qEL cos θ＝m v 2A /2，代入数据，解得v A ＝2.8 m/s图1215．(14分)如图12所示，在E ＝ 103 V /m 的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN 连接，半圆轨道所在竖直平面与电场线平行，其半径R ＝0.4 m ，一带正电荷q ＝10－4 C 的小滑块质量为m ＝ 0.04 kg ，与水平轨道间的动摩擦因数μ＝0.2，g 取10 m/s 2，求：(1)要使小滑块能运动到半圆轨道的最高点L ，滑块应在水平轨道上离N 点多远处释放？ (2)这样释放的滑块通过P 点时对轨道压力是多大？(P 为半圆轨道中点) 答案 (1)20 m (2)1.5 N解析 (1)滑块刚能通过轨道最高点条件是 mg ＝m v 2R，v ＝Rg ＝2 m/s滑块由释放点到最高点过程由动能定理得： Eqs －μmgs －mg 2R ＝12m v 2所以s ＝m ⎝⎛⎭⎫12v 2＋2gR Eq －μmg代入数据得：s ＝20 m(2)滑块过P 点时，由动能定理： －mgR －EqR ＝12m v 2－12m v 2p所以v 2P ＝v 2＋2(g ＋Eq m)R 在P 点由牛顿第二定律：N －Eq ＝m v 2P R所以N ＝3(mg ＋Eq ) 代入数据得：N ＝1.5 N图1316．(14分)如图13所示，EF 与GH 间为一无场区．无场区左侧A 、B 为相距为d 、板长为L 的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A 为正极板．无场区右侧为一点电荷Q 形成的电场，点电荷的位置O 为圆弧形细圆管CD 的圆心，圆弧半径为R ，圆心角为120°，O 、C 在两板间的中心线上，D 位于GH 上．一个质量为m 、电荷量为q 的带正电粒子以初速度v 0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．(不计粒子的重力、管的粗细)求：(1)O 处点电荷的电性和电荷量； (2)两金属板间所加的电压． 答案 (1)负电 4m v 20R 3kq (2)3md v 203qL解析 (1)由几何关系知，粒子在D 点速度方向与水平方向夹角为30°，进入D 点时速度v ＝v 0cos 30°＝233v 0①在细圆管中做与管壁无相互挤压的匀速圆周运动，故Q 带负电且满足k QqR 2＝m v 2R ②由①②得：Q ＝4m v 20R3kq(2)粒子射出电场时速度方向与水平方向成30° tan 30°＝v y v 0③v y ＝at ④ a ＝qU md ⑤ t ＝L v 0⑥ 由③④⑤⑥得：U ＝md v 20tan 30°qL ＝3md v 203qL。

第一章静电场章末检测（人教版选修3-1）一、单项选择题(本题共7小题，每小题5分，共35分)1．两个分别带有电荷量－Q和＋3Q的相同金属小球(均可视为点电荷)，固定在相距为r的两处，它们间库仑力的大小为F.两小球相互接触后将其固定距离变为r2，则两球间库仑力的大小为()A.112F B.34FC.43F D．12F2．如图1所示，匀强电场E的区域内，在O点放置一点电荷＋Q.a、b、c、d、e、f为以O为球心的球面上的点，aecf平面与电场平行，bedf平面与电场垂直，则下列说法中正确的是()A．b、d两点的电场强度相同B．a点的电势等于f点的电势C．点电荷＋q在球面上任意两点之间移动时，电场力一定做功D．将点电荷＋q在球面上任意两点之间移动时，从a点移动到c点电势能的变化量一定最大3．如图2所示，两平行金属板竖直放置，板上A、B两孔正好水平相对，板间电压为500 V．一个动能为400 eV的电子从A孔沿垂直板方向射入电场中．经过一段时间电子离开电场，则电子离开电场时的动能大小为()A．900 eV B．500 eV 图2 C．400 eV D．100 eV4．平行板电容器的两极板A、B接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S，电容器充电，悬线偏离竖直方向的夹角为θ，如图3所示，则下列说法正确的是() A．保持电键S闭合，带正电的A板向B板靠近，则θ减小B．保持电键S闭合，带正电的A板向B板靠近，则θ不变C．电键S断开，带正电的A板向B板靠近，则θ增大D．电键S断开，带正电的A板向B板靠近，则θ不变5．在光滑的绝缘水平面上，有一个正方形abcd，顶点a、c处分别固定一个正点电荷，电荷量相等，如图4所示．若将一个带负电的粒子置于b点，自由释放，粒子将沿着对角线bd往复运动．粒子从b点运动到d点的过程中() A．先做匀加速运动，后做匀减速运动B．先从高电势到低电势，后从低电势到高电势C．电势能与机械能之和先增大，后减小D．电势能先减小，后增大6.如图5所示，带等量异号电荷的两平行金属板在真空中水平放置，M、N为板间同一电场线上的两点，一带电粒子(不计重力)以速度v M经过M点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度v N折回N点，则() 图5A．粒子受电场力的方向一定由M指向NB．粒子在M点的速度一定比在N点的大C．粒子在M点的电势能一定比在N点的大D．电场中M点的电势一定高于N点的电势7．如图6所示，匀强电场中有a、b、c三点．在以它们为顶点的三角形中，∠a＝30°、∠c＝90°，电场方向与三角形所在平面平行．已知a、b和c点的电势分别为(2－3)V、(2＋3)V和2 V．该三角形的外接圆上最低、最高电势分别为() 图6 A．(2－3)V、(2＋3)V B．0 V、4 VC．(2－433)V、(2＋433) V D．0 V、2 3 V二、多项选择题(本题共5小题，每小题6分，共30分．每小题有多个选项符合题意，全部选对的得6分，选对但不全的得3分，错选或不答的得0分)8．如图7所示，一质量为m、带电荷量为q的物体处于场强按E＝E0－kt(E0、k均为大于零的常数，取水平向左为正方向)变化的电场中，物体与竖直墙壁间的动摩擦因数为μ，当t＝0时刻物体处于静止状态．若物体所受的最大静摩擦力等于滑动摩擦力，且电场空间和墙面均足够大，下列说法正确的是() 图7 A．物体开始运动后加速度先增加、后保持不变B．物体开始运动后加速度不断增大C．经过时间t＝E0k，物体在竖直墙壁上的位移达最大值D．经过时间t＝μqE0－mgμkq，物体运动速度达最大值9．(2010·无锡模拟)如图8所示，AC 、BD 为圆的两条互相垂直的直径，圆心为O ，半径为r ，将带等电荷量的正、负点电荷放在圆周上，它们的位置关于AC 对称，＋q 与O 点的连线和OC夹角为30°，下列说法正确的是 ( )A ．A 、C 两点的电势关系是φA ＝φC 图8B ．B 、D 两点的电势关系是φB ＝φDC ．O 点的场强大小为kq rD ．O 点的场强大小为3kqr2 10．如图10所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b .不计空气阻力，则( )A ．小球带正电B ．电场力跟重力平衡C ．小球在从a 点运动到b 点的过程中，电势能减小D ．小球在运动过程中机械能守恒11．如图所示，光滑绝缘直角斜面ABC 固定在水平面上，并处在方向与AB 面平行的匀强电场中，一带正电的物体在电场力的作用下从斜面的底端运动到顶端，它的动能增加了ΔE k ，重力势能增加了ΔE p .则下列说法正确的是 ( )A ．电场力所做的功等于ΔE kB ．物体克服重力做的功等于ΔE pC ．合外力对物体做的功等于ΔE kD ．电场力所做的功等于ΔE k ＋ΔE p三、计算题(本题共4小题，共55分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)12．(12分)如图12所示，A 、B 为平行板电容器的两个极板，A 板接地，中间开有一个小孔．电容器电容为C .现通过小孔连续不断地向电容器射入电子，电子射入小孔时的速度为v 0，单位时间内射入的电子数为n ，电子质量为m ，电荷量为e ，电容器原来不带电，电子射到B 板时均留在B 板上，求：(1)电容器两极板间达到的最大电势差；(2)从B 板上打上电子到电容器两极间达到最大电势差所用时间为多少？13．如图13所示，ABCD 为竖直放在场强为E ＝104 V/m 的水平匀强电场中的绝缘光滑轨道，其中轨道的 BC D 部分是半径为R 的半圆形轨道，轨道的水平部分与其半圆相切，A 为水平轨道上的一点，而且AB ＝R ＝0.2m ，把一质量m ＝0.1 kg 、带电荷量q ＝＋1×10－4 C 的小球放在水平轨道的A 点由静止开始释放，小球在轨道的内侧运动．(g取10 m/s 2)求：(1)小球到达C 点时的速度是多大？(2)小球到达C 点时对轨道压力是多大？(3)若让小球安全通过D 点，开始释放点离B 点至少多远？14．半径为r 的绝缘光滑圆环固定在竖直平面内，环上套有一质量为m 、带正电的珠子，空间存在水平向右的匀强电场，如图14所示．珠子所受静电力是其重力的34倍，将珠子从环上最低位置A 点由静止释放，求：(1)珠子所能获得的最大动能是多少？(2)珠子对圆环的最大压力是多少？ 图1415．如图15所示，在水平方向的匀强电场中有一表面光滑、与水平面成45°角的绝缘直杆AC ，其下端(C 端)距地面高度h ＝0.8m ．有一质量为500 g 的带电小环套在直杆上，正以某一速度沿杆匀速下滑，小环离开杆后正好通过C 端的正下方P 点．(g 取10m/s 2)求： 图15(1)小环离开直杆后运动的加速度大小和方向；(2)小环在直杆上匀速运动时速度的大小；(3)小环运动到P 点的动能．第一章 静电场 章末检测【参考答案与详细解析】(时间50分钟，满分100分)一、单项选择题(本题共7小题，每小题5分，共35分)1．解析：两带电金属球接触后，它们的电荷量先中和后均分，由库仑定律得：F ＝k 3Q 2r 2，F ′＝k Q 2(r 2)2＝k 4Q 2r .联立得F ′＝43F ，C 选项正确． 答案：C2．解析：b 、d 两点的场强为＋Q 产生的场与匀强电场E 的合场强，由对称可知，其大小相等，方向不同，A 错误；a 、f 两点虽在＋Q 所形电场的同一等势面上，但在匀强电场E 中此两点不等势，故B 错误；在bedf 面上各点电势相同，点电荷＋q 在bedf 面上移动时，电场力不做功，C 错误；从a 点移到c 点，＋Q 对它的电场力不做功，但匀强电场对＋q 做功最多，电势能变化量一定最大，故D 正确．答案：D3．解析：由于电子动能E k ＝400 eV<500 eV ，电子在电场中先做匀减速直线运动后反向做匀加速直线运动，最终从A 孔出射，电场力做功为零，电子动能大小不变．C 项正确． 答案：C4．解析：对A 、B 选项，因电键S 闭合，所以A 、B 两极板的电势差不变，由E ＝U d可知极板间场强增大，悬挂的带正电小球受到的电场力增大，则θ增大，选项A 、B 错误；对C 、D 选项，因电键S 断开，所以电容器两极板所带电荷量保持不变，由C ＝Q U 、C ＝εr S 4πkd和E ＝U d 可推出，E ＝4πkQ εr S，与两极板间距离无关，两极板间场强保持不变，悬挂的带正电的小球受到的电场力不变，则θ不变，只有D 项正确．答案：D5．解析：这是等量同种电荷形成的电场，根据这种电场的电场线分布情况，可知在直线bd 上正中央一点的电势最高，所以B 错误．正中央一点场强最小等于零，所以A 错误．负电荷由b 到d 先加速后减速，动能先增大后减小，则电势能先减小后增大，但总和不变，所以C 错误，D 正确．答案：D6. 解析：由题意可知M 、N 在同一条电场线上，带电粒子从M 点运动到N 点的过程中，电场力做负功，动能减小，电势能增加，故选项A 、C 错误，B 正确；由于题中未说明带电粒子及两极板的电性，故无法判断M 、N 两点的电势高低，选项D 错误． 答案：B7．解析：如图，根据匀强电场的电场线与等势面是平行等间距排列，且电场线与等势面处处垂直，沿着电场线方向电势均匀降落，取ab 的中点O ，即为三角形的外接圆的圆心，且该点电势为2 V ，故Oc 为等势面，MN 为电场线，方向为MN 方向，U OP =U Oa = V ，UON ∶U OP =2∶，故U ON =2 V ，N 点电势为零，为最小电势点，同 理M 点电势为4 V ，为最大电势点．B项正确．答案：B二、多项选择题(本题共5小题，每小题6分，共30分．每小题有多个选项符合题意，全部选对的得6分，选对但不全的得3分，错选或不答的得0分)8．解析：物体运动后，开始时电场力不断减小，则弹力、摩擦力不断减小，所以加速度不断增加；电场力减小到零后反向增大，电场力与重力的合力一直增大，加速度也不断增大，B 正确；经过时间t ＝E 0k 后，物体将脱离竖直墙面，所以经过时间t ＝E 0k，物体在竖直墙壁上的位移达最大值，C 正确． 答案：BC9．解析：由等量异种点电荷的电场分布和等势面的关系可知，等量异种点电荷的连线的中垂线为一条等势线，故A 、C 两点的电势关系是φA ＝φC ，A 对；空间中电势从左向右逐渐降低，故B 、D 两点的电势关系是φB ＞φD ，B 错；＋q 点电荷在O点的场强与－q 点电荷在O 点的场强的大小均为kq r 2，方向与BD 方向向上和向下均成60°的夹角，合场强方向向右，根据电场的叠加原理知合场强大小为kq r 2，C 对D 错． 答案：AC10．解析：因为OM ＝ON ，M 、N 两点位于同一等势面上，所以从M 到N 的过程中，电场力时小物体先做正功再做负功，电势能先减小后增大，B 、C 错误；因为小物体先靠近正点电荷后远离正点电荷，所以电场力、斜面压力、摩擦力都是先增大后减小，D 正确；设小物体上升的最大高度为h ，摩擦力做功为W ，在上升过程、下降过程根据动能定理得－mgh ＋W ＝0－12m v 12 ① mgh ＋W ＝12m v 22， ② 联立①②解得h ＝v 12＋v 224g，A 正确．答案：AD11．解析：由于小球在竖直平面内做匀速圆周运动，速率不变化，由动能定理，外力做功为零，绳子拉力不做功，电场力和重力做的总功为零，所以电场力和重力的合力为零，电场力跟重力平衡，B 正确．由于电场力的方向与重力方向相反，电场方向又向上，所以小球带正电，A 正确．小球在从a 点运动到b 点的过程中，电场力做负功，由功能关系得，电势能增加，C 不正确．在整个运动过程中，除重力做功外，还有电场力做功，小球在运动过程中机械能不守恒，D 不正确．答案：AB12．解析：物体沿斜面向上运动的过程中有两个力做功，电场力做正功，重力做负功，根据动能定理可得：W F ＋W G ＝ΔE k 由重力做功与重力势能变化的关系可得W G ＝－ΔE p ，由上述两式易得出A 错误，B 、C 、D 正确．答案：BCD三、计算题(本题共4小题，共55分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．解析：(1)电子从A 板射入后打到B 板，A 、B 间形成一个电场，当A 、B 板间达到最大电势差U 时，电子刚好不能再打到B 板上，有eU ＝12m v 02 U ＝m v 022e. (2)电子打到B 板后，A 、B 板就是充了电的电容器，当电势差达到最大时，Q ＝CU ＝t ·ne ，则所用时间t ＝Cm v 022ne 2. 答案：(1)m v 022e (2)Cm v 022ne 214．解析：(1)由A 点到C 点应用动能定理有：Eq (AB ＋R )－mgR ＝12m v C 2 解得：v C ＝2 m/s(2)在C 点应用牛顿第二定律得：F N －Eq ＝m v C 2R得F N ＝3 N由牛顿第三定律知，小球在C 点对轨道的压力为3 N.(3)小球要安全通过D 点，必有mg ≤m v D 2R. 设释放点距B 点的距离为x ，由动能定理得：Eqx －mg ·2R ＝12m v D 2 以上两式联立可得：x ≥0.5 m.答案：(1)2 m/s (2)3 N (3)0.5 m15．解析：(1)设qE 、mg 的合力F 合与竖直方向的夹角为θ，因qE ＝34mg ，所以tan θ＝qE mg ＝34， 则sin θ＝35，cos θ＝45， 则珠子由A 点静止释放后在从A 到B 的过程中做加速运动，如图所示．由题意知珠子在B 点的动能最大，由动能定理得 qE rsin θ-mgr (1-cos θ)=Ek ，解得Ek =12mgr . (2)珠子在B 点对圆环的压力最大，设珠子在B 点受圆环的弹力为F N ，则F N －F 合＝m v 2r (12m v 2＝14mgr ) 即F N ＝F 合＋m v 2r ＝(mg )2＋(qE )2＋12mg ＝54mg ＋12mg ＝74mg . 由牛顿第三定律得，珠子对圆环的最大压力为74mg . 答案：(1)14mgr (2)74mg16．解析：(1)小环在直杆上的受力情况如图所示．由平衡条件得：mg sin45°＝Eq cos45°，得mg ＝Eq ，离开直杆后，只受mg 、Eq 作用，则F 合＝ 2mg ＝ma ，a ＝2g ＝10 2 m/s 2≈14.1 m/s 2方向与杆垂直斜向右下方．(2)设小环在直杆上运动的速度为v 0，离杆后经t 秒到达P 点，则竖直方向：h ＝v 0sin45°·t ＋12gt 2， 水平方向：v 0cos45°·t －12qE mt 2＝0解得：v0＝gh2＝2 m/s(3)由动能定理得：E k P－12m v02＝mgh可得：E k P＝12m v02＋mgh＝5 J.答案：(1)14.1 m/s2，垂直于杆斜向右下方(2)2 m/s(3)5 J。

章末目标检测卷七静电场(时间:90分钟满分:100分)一、单项选择题(本题共7小题,每小题4分,共28分。

每小题只有一个选项符合题目要求)1.在电场中,下列说法正确的是()A.某点的电场强度大,该点的电势肯定高B.某点的电势高,摸索电荷在该点的电势能肯定大C.某点的电场强度为零,摸索电荷在该点的电势能肯定为零D.某点的电势为零,摸索电荷在该点的电势能肯定为零2.如图所示,虚线表示某电场的等势面,实线表示一带电粒子仅在静电力作用下运动的径迹。

粒子在A点的加速度为a A、动能为E k A、电势能为E p A,在B点的加速度为a B、动能为E k B、电势能为E p B。

下列结论正确的是()A.a A>a B,E k A>E k BB.a A<a B,E p A>E p BC.a A<a B,E p A<E p BD.a A>a B,E k A<E k B3.如图所示,竖直面内分布有水平方向的匀强电场,一带电粒子沿直线从位置a向上运动到位置b,在这个过程中,带电粒子()A.只受到静电力作用B.带正电C.做匀减速直线运动D.机械能守恒4.(2024·浙江卷)如图所示,在倾角为α的光滑绝缘斜面上固定一个挡板,在挡板上连接一根劲度系数为k0的绝缘轻质弹簧,弹簧另一端与A球连接。

A、B、C三小球的质量均为m,q A=q0>0,q B=-q0,当系统处于静止状态时,三小球等间距排列。

已知静电力常量为k,则()q0A.q C=47B.弹簧伸长量为mm sin mm0C.A球受到的库仑力大小为2mgD.相邻两小球间距为q0√3m7mm5.对于真空中电荷量为q的静止点电荷而言,当选取离点电荷无穷远处的电势为零时,离点电荷距离为r位置的电势为φ=mmm(k为静电力常量),如图所示,两电荷量大小均为Q的异种点电荷相距为d,现将一质子(电荷量为e)从两电荷连线上的A点沿以负电荷为圆心、半径为R的半圆形轨迹ABC 移到C点,在质子从A到C的过程中,系统电势能的变更状况为()A.削减2mmmmm2-m2B.增加2mmmmm2+m2C.削减2mmmm2-m2D.增加2mmmm2+m26.如图所示,空间正四棱锥形的底面边长和侧棱长均为a,水平底面的四个顶点处均固定着电荷量为+q的小球,顶点P处有一个质量为m的带电小球,在库仑力和重力的作用下恰好处于静止状态。

章末综合检测〔一〕静电场与其应用A级—学考达标1.将一束塑料扎带一端打结，另一端撕成细条后，用手迅速捋细条，观察到细条散开了，如下列图。

如下关于细条散开现象的分析中，正确的答案是( )A．由于摩擦起电，细条带同种电荷，相互排斥散开B．撕成细条后，所受重力减小，细条自然松散C．撕成细条后，由于空气浮力作用使细条散开D．细条之间相互感应起电，相互排斥散开解析：选A 塑料细条与手摩擦起电；塑料细条上带的是同种电荷，同种电荷相互排斥，所以塑料细条会向四周散开，故B、C、D错误，A正确。

2.如下列图，取一对用绝缘柱支撑的导体A和B，使它们彼此接触，起初它们不带电，分别贴在导体A、B下部的金属箔都是闭合的。

现将带正电的物体C靠近A，如下描述正确的答案是( )A．稳定后只有A下部的金属箔张开B．稳定后只有B下部的金属箔张开C．C移近A后，再把B与A分开，稳定后A、B下部的金属箔都张开D．C移近A后，再把B与A分开，稳定后A、B下部的金属箔都闭合解析：选C 带正电的物体C靠近A附近时，由于静电感应，A端带上负电，B端带上正电，所以金属箔都张开，故A、B错误；把带正电的物体C靠近导体A后，把A和B分开，A带负电，B带正电，金属箔还是张开的，选项C正确，D错误。

3.导体球壳B带有正电荷Q，其中心处放有导体球A，用细金属丝通过B上的小孔与地相连(细金属丝不与球壳B相碰)，如下列图。

如此导体球A( )A．不带电B．带正电C．带负电D．可能带正电，也可能带负电解析：选C 球壳B带正电荷后，附近的大地因静电感应将带负电荷，由于导体球A与大地相连，相当于近端，因此，A上也会感应出一定量的负电荷。

4．如下图中画了四个电场的电场线，其中图A和图C中小圆圈表示一个点电荷，图A 中虚线是一个圆，图B中几条直线间距相等且互相平行，如此在图A、B、C、D中M、N两处电场强度一样的是( )解析：选B 电场强度为矢量，M、N两处电场强度一样，如此电场强度方向、大小都要一样。

第九章：静电场及其应用（基础卷）物理（考试时间：75分钟试卷满分：100分）第Ⅰ卷一、单项选择题（本题共7小题，每小题4分，共28分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

）1．（23-24高一下·内蒙古乌海·期末）已知一个电子所带电量e=1.6×10−19C，现乌海市第一中学有位同学发现某本资料书上有个数值很模糊，根据你所学知识，推断该数值不可能是下列哪一个？（ ）A．0.03C B．1.6×10−18C C．4.8C D．4.0×10−19C【答案】D【解析】所有带电体所带电量都是e的整数倍，所以ABC均有可能，D不可能。

故选D。

2．（23-24高一下·天津河北·期末）关于电荷，下列说法正确的是（）A．在国际单位制中，电荷量的单位是库仑B．元电荷e的数值，最早是科学家卡文迪什测得的C．电荷量很小的电荷就是元电荷D．物体所带的电荷量可以是任意的【答案】A【解析】A．在国际单位制中，电荷量的单位是库仑，故A正确；B．元电荷e的数值，最早是科学家密立根测得的，故B错误；C．元电荷是最小的电荷量，即为e，元电荷不是带电体，电荷量很小的电荷不一定就是元电荷，故C错误；D．物体所带的电荷量是元电荷的整数倍，并不是任意的，故D错误。

故选A。

3．（23-24高二上·上海黄浦·期末）如图，在电荷量为Q的正点电荷产生的电场中，将电荷量为q的负检验电荷放在A点，它们之间的距离为r。

则放在A点的检验电荷q所受的电场力（ ）A ．kQq F r =，方向水平向左B ．kQq F r =，方向水平向右C ．2kQq F r =，方向水平向左D ．2kQq F r =，方向水平向右【答案】C 【解析】根据库仑定律可知，检验电荷受到的电场力大小2QqF k r =由于检验电荷与点电荷的电性相反，故其二者之间为引力，检验电荷受到的电场力方向水平向左，C 正确。

章末综合测评(一) 静电场(时间：90分钟 分值：100分)一、选择题(本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，第1～7题只有一项符合题目要求，第8～12 题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．下面是某同学对电场中的一些概念及公式的理解，其中正确的是( )A ．根据电场强度的定义式E ＝F q可知，电场中某点的电场强度与试探电荷所带的电荷量成反比B ．根据电容的定义式C ＝Q U可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比C ．根据真空中点电荷的电场强度公式E ＝k Q r 2可知，电场中某点的电场强度与场源电荷所带的电荷量无关 D ．根据电势差的定义式U AB ＝W AB q可知，带电荷量为1 C 的正电荷，从A 点移动到B 点克服电场力做功为1 J ，则A 、B 两点间的电势差为－1 VD [电场强度E 与F 、q 无关，由电场本身决定，A 错误；电容C 与Q 、U 无关，由电容器本身决定，B 错误；E ＝k Q r 2是电场强度的决定式，故C 错误；在电场中，克服电场力做功，电场力做负功，由U AB ＝W AB q可知D 正确．] 2．真空中保持一定距离的两个点电荷，若其中一个点电荷增加了原来的12，但仍然保持它们之间的相互作用力不变，则另一点电荷的电量一定减少了原来的( )A ．12B ．13C ．14D ．124B [设原来的电荷量分别为Q1、Q2，则F＝kQ1Q2r2，由题意知kQ1Q2r2＝k32Q1Q2′r2，解得Q2′＝23Q2，所以电荷量减少了原来的13，故B正确．]3.如图所示，等边三角形ABC处在匀强电场中，电场方向与三角形所在平面平行，其中φA＝φB＝0，φC＝φ＞0，保持该电场的电场强度大小和方向不变，让等边三角形绕A点在三角形所在平面内顺时针转过30°，则此时B点的电势为( )A．33φ B．φ2C．－33φD．－φ2C [因φA＝φB＝0，所以AB是一等势线，电场方向垂直AB向左，设等边三角形边长为L，因φC＝φ，所以电场强度为E＝φL cos 30°，当等边三角形绕A点在三角形所在平面内顺时针转过30°时，B点到原来AB的距离d＝L sin 30°，B点电势为φB ＝－Ed＝－φtan 30°＝－33φ，C正确．]4.已知表面电荷均匀分布的带电球壳，其内部电场强度处处为零．现有表面电荷均匀分布的带电半球壳，如图所示，CD为通过半球顶点C与球心O的轴线．P、Q为CD 轴上关于O点对称的两点．则( )A．P点的电场强度与Q点的电场强度大小相等，方向相同B．P点的电场强度与Q点的电场强度大小相等，方向相反C．P点的电场强度比Q点的电场强度强D．P点的电场强度比Q点的电场强度弱A [将该半球壳补全成为整个带电球壳，如图所示：由题意知P、Q两点场强大小为零，由对称性可知左右两个半球壳在P点和在Q点产生的场强均大小相等方向相反，所以左侧半球壳在两点产生的场强大小相等，方向相同，故A项正确．]5.两个固定的等量异号点电荷所产生的电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受电场力作用．则粒子在电场中( )A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小C [由题图等势面可知，两固定的等量异号点电荷的电场分布如图所示．带负电的粒子在等量异号点电荷所产生的电场中的偏转运动轨迹如图所示，则粒子在电场中做曲线运动．电场力对带负电的粒子先做正功后做负功，电势能先变小后变大，故选项C 正确．]6.如图所示，A、B、C、D、E、F为匀强电场中一个边长为10 cm的正六边形的六个顶点，A、C、D三点电势分别为1.0 V、2.0 V、3.0 V，正六边形所在平面与电场线平行，则( )A．E点的电势与C点的电势相等B．U EF与U BC相同C．电场强度的大小为2033V/mD．电场强度的大小为20 3 V/mC [A、D两点电势分别为1.0 V和3.0 V，则AD中点O的电势为2.0 V，C点与O 点等势，C与E不等势，A错误；U EF和U BC大小相同，但正负不同，B错误；电场强度E＝U DCDC·cos 30°＝2033V/m，C正确，D错误．]7.一平行板电容器充电后与电源断开，正极板接地．两板间有一个负试探电荷固定在P点，如图所示，以C表示电容器的电容、E表示两板间的场强、φ表示P点的电势，E p表示负电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离x0的过程中，各物理量与负极板移动距离x的关系图像中正确的是( )D [当负极板右移时，d减小，由C＝εr S4πk d－x可知，C与x的关系图像不是一次函数图像，故A错误；由U＝QC可知，U＝4πkdεr SQ，则E＝Ud＝4πkQεr S，故E与d无关，故B错误；因正极板接地，设P点原来距正极板l，则P点的电势φ＝－El不变，故C错误；电势能E p＝－φq＝Eql，故D正确．]8.某静电场中的一条电场线与x轴重合，其电势的变化规律如图所示．在O点由静止释放一个负点电荷，该负点电荷仅受电场力的作用，则在－x0～x0区间内( )A．该静电场是匀强电场B．该静电场是非匀强电场C．负点电荷将沿x轴正方向运动，加速度不变D．负点电荷将沿x轴负方向运动，加速度逐渐减小AC [φ­x图线的斜率大小等于电场中电场强度的大小，故该条电场线上各点电场强度一样，该静电场为匀强电场，A正确，B错误；由沿着电场线的方向电势降低，可知电场方向沿x轴负方向，故负点电荷沿x轴正方向运动，其受到的电场力为恒力，由牛顿第二定律可知其加速度不变，C正确，D错误．]9.三个质量相同，带电荷量分别为＋q、－q和0的小液滴a、b、c，从竖直放置的两板中间上方由静止释放，最后从两板间穿过，轨迹如图所示，则在穿过极板的过程中( )A．电场力对液滴a、b做的功相同B．三者动能的增量相同C．液滴a电势能的增加量等于液滴b电势能的减小量D．重力对三者做的功相同AD [因a、b带电荷量相等，所以穿过两板时电场力做功相同，电势能增加量相同，A对，C错；c不带电，不受电场力作用，由动能定理知，三者动能增量不同，B错；a、b 、c 三者穿出电场时，由W G ＝mgh 知，重力对三者做功相同，D 对．]10.在两块平行金属板A 、B 间加如图所示变化的电压，此电压的值不变，但每过T 2改变一次极性．t ＝0时，A 板电势为正，若在此时由B 板自由释放一电子，那么( )A ．电子会一直向A 板运动B ．电子在A 、B 两板间来回运动C ．在t ＝T 时，电子回到出发点D ．在t ＝T 2时电子具有最大速度 AD [根据电子的受力情况和牛顿第二定律知，在0～T 2时间内，电子向A 板做匀加速直线运动，在T 2时刻速度达到最大值；在T 2到T 时间内，电子向A 板做匀减速直线运动，在T 时刻速度减为零；随后重复刚才的运动，故A 、D 正确．]11．粗糙绝缘的水平地面上，有两块竖直平行相对而立的金属板A 、B ，板间地面上静止着带正电的物块，如图甲所示，当两金属板如图乙所示的交变电压时，设直到t 1时刻物块才开始运动(最大静摩擦力与滑动摩擦力可认为相等)，则 ( )A ．在0～t 1时间内，物块受到逐渐增大的摩擦力，方向水平向左B ．在t 1～t 3时间内，物块受到的摩擦力先逐渐增大，后逐渐减小C ．t 3时刻物块的速度最大D ．t 4时刻物块的速度最大AC [在0～t 1时间内，电场力小于最大静摩擦力，物块静止，静摩擦力等于电场力，即f ＝qE ＝q U d，电压增大，摩擦力增大，又正电荷所受电场力与电场同向向右，所以摩擦力方向水平向左，选项A 对．在t 1～t 3时间内，电场力大于最大静摩擦力，物块一直加速运动，摩擦力为滑动摩擦力，由于正压力即重力不变，所以摩擦力不变，选项B 错．t 3～t 4阶段，电场力小于摩擦力，物块仍在运动，但为减速运动，所以t 3时刻速度最大，选项C 对，D 错．]12．如图所示，长为L ＝0.5 m 、倾角为θ＝37°的光滑绝缘斜面处于水平向右的匀强电场中，一带电荷量为＋q ，质量为m 的小球(可视为质点)，以初速度v 0＝2 m/s恰能沿斜面匀速上滑，g 取10 m/s 2，sin 37°＝0.6，cos 37°＝0.8，则下列说法中正确的是 ( )A ．小球在B 点的电势能大于在A 点的电势能B ．水平匀强电场的电场强度为3mg 4qC ．若电场强度加倍，小球运动的加速度大小为3 m/s 2D ．若电场强度减半，小球运动到B 点时速度为初速度v 0的一半BD [在小球由A 到B 的过程中，重力做负功，电场力做正功，小球电势能减少，A错；由动能定理知qEL cos θ－mgL sin θ＝0，所以水平匀强电场的电场强度为3mg 4q，B 对；电场强度加倍后，则有q ·2E cos θ－mg sin θ＝ma ，所以a ＝0.6g ＝6 m/s2，C错；电场强度减半后，则有mg sin θ－q E 2cos θ＝ma 1，a 1＝0.3g ＝3 m/s 2，由v 20－v 2＝2a 1L 代入数值得v ＝1 m/s ，D 对．]二、非选择题(本题共4小题，共52分，按题目要求作答)13.(12分)如图所示平行金属板A 、B 之间有匀强电场，A 、B 间电压为600 V ，A 板带正电并接地，A 、B 两板间距为12 cm ，C 点离A 板4 cm.求：(1)C 点的电势；(2)若将一电子从场外移到C 点，电场力做多少功？做正功还是做负功？解析：(1)板间场强为E ＝U d ＝6000.12V/m ＝5×103 V/m 已知A 板与C 点间的距离为d ′＝0.04 m则U AC ＝Ed ′＝5×103×0.04 V＝200 V.因为A 板接地，φA ＝0，且沿电场方向电势降低，所以可得φC ＝－200 V.(2)“场外”可理解为离电场无穷远，此处电势也为零． 由W ＝qU 可得将电子从场外移到C 点，电场力做的功为W ＝e (0－φC )＝－1.6×10－19×200 J＝－200 eV.负号说明电场力做的是负功．答案：(1)－200 V (2)－200 eV 做负功14.(12分)如图所示，已知AC ⊥BC ，∠ABC ＝60°，BC ＝20 cm ，A 、B 、C 三点都在匀强电场中，且A 、B 、C 所在平面与电场线平行，把一个电荷量q ＝10－5 C 的正电荷从A 移到B ，电场力做功为零；从B 移到C ，电场力做功为－3×10－3 J.(1)求A 、C 间的电势差；(2)若规定B 点电势为零，求C 点的电势；(3)求匀强电场的场强大小及方向．解析：根据W AB ＝U AB q 得，U AB ＝0，即φA ＝φBU BC ＝W BC q＝－3×102 V.(1)U AC＝φA－φC＝φB－φC＝U BC＝－3×102 V.(2)φB＝0，U BC＝φB－φC，所以φC＝φB－U BC＝3×102 V.(3)AB为等势线，场强方向垂直AB连线指向右下方，故E＝|U BC|BC sin 60°＝1 000 V/m.答案：(1)－3×102 V(2)3×102 V(3)1 000 V/m 方向与水平方向夹角为30°指向右下方15．(14分)如图所示，空间存在着电场强度E＝2.5×102 N/C、方向竖直向上的匀强电场，在电场内一长为L＝0.5 m的绝缘细线一端固定于O点，另一端拴着质量为m ＝0.5 kg、电荷量为q＝4×10－2 C的小球．现将细线拉至水平位置，将小球由静止释放，当小球运动到最高点时细线受到的拉力恰好达到它能承受的最大值而断裂，取g ＝10 m/s2.求：(1)小球运动到圆周最高点的速度大小；(2)细线能承受的最大拉力值；(3)当细线断后，小球继续运动到与O点水平方向的距离为L时，小球距离O点的高度．解析：(1)(2)由小球运动到最高点细线被拉断，则说明电场力竖直向上，再由电场线竖直向上，则可判定小球带正电，设小球运动到最高点时速度为v，对该过程由动能定理有：(qE－mg)L＝12mv2 ①在最高点对小球由牛顿第二定律得T ＋mg －qE ＝m v 2L ②由①②式解得T ＝15 N ，v ＝10m/s.(3)小球在细线断裂后，在竖直方向的加速度设为a ，则a ＝qE －mg m ③设小球在水平方向运动L 的过程中，历时t ，则L ＝vt ④设竖直方向上的位移为y ，则y ＝12at 2 ⑤ 由①③④⑤解得y ＝0.125 m得小球距O 点高度为h ＝y ＋L ＝0.625 m.答案：(1)10m/s (2)15 N (3)0.625 m16．(14分)如图所示，CD 左侧存在场强大小为E ＝mg q、方向水平向左的匀强电场，一个质量为m 、电荷量为q 的光滑绝缘小球，从底边BC 长L ，倾角α＝53°的直角三角形斜面顶端A 点由静止开始下滑，运动到斜面底端C 点后进入一细圆管内(C 处为一小段长度可忽略的圆弧，圆管内径略大于小球直径)，恰能到达D 点，随后从D 点离开后落回到斜面P 点，重力加速度为g .(sin 53°＝0.8，cos 53°＝0.6)求：(1)DA 两点间的电势差U DA ；(2)圆管半径r ；(3)小球从D 点运动到P 点的时间t .解析：(1)由U DA ＝EL 得2021-2022学年高中物理 第1章 静电场 章末测评（含解析）教科版选修3-1- 11 - / 11- 11 - U DA ＝mgL q. (2)由恰好过D 点，判断v D ＝0根据动能定理，从A 到D 过程mgL tan 53°－EqL －mg 2r ＝0解得r ＝L6. (3)由于mg ＝Eq ，小球进入电场与水平方向成45°角斜向下做匀加速直线运动(如图所示)．设到达P 处水平位移为x ，竖直位移为y ，则有x ＝yx tan 53°＋y ＝2r 解得x ＝L 7，y ＝L 7竖直方向做自由落体运动有y ＝12gt 2 解得t ＝2L 7g. 答案：(1)mgL q (2)L 6(3)2L 7g。
