清水混凝土饰面施工工艺（一）清水混凝土饰面概述清水混凝土工程主要包括非结构混凝土饰面、彩色混凝土等高品质混凝土。

混凝土表面应平整，无明显变色或玷污，表面未经允许不得处理，模板内拉筋和维持混凝土保护层分隔件处于正常状态。

彩色混凝土饰面需与设计进一步沟通确定后，选择详细的施工方案。

所有清水混凝土饰面施工前，在现场制作样板工程，待设计及业主审批后进行正式工程的施工。

（二）原材料控制（1）清水混凝土要颜色一致，则要求所用的材料一致。

根据气温情况选择水泥和外加剂，确定入模温度。

根据本投标人清水混凝土施工经验，外加剂采用缓凝时间达4～6 小时的H2-1（石家庄产）。

缓凝时间要增长一些，主要考虑由于各种故障使混凝土无法连续浇筑时形成结构影响受力和外观工艺的施工缝。

而且要有利于提高混凝土的内在质量和外观效果。

混凝土应取样试配，按试配的配合比施工，严格控制坍落度。

（2）在混凝土原材料上明确并采取混凝土所使用的原材料应为同厂家、同产地、同品种、同级别、同规格，中途不得变换材料。

1. 水泥选择：采用普硅42.5 水泥。

选择主要考虑两个因素，一个是含碱量，另外是混凝土颜色要符合要求。

清水装饰混凝土缺乏装饰层的保护，受自然环境影响大，选用低碱水泥可减小碱骨料的危害。

不同厂家的水泥颜色不同，经过比较选择了“拉法基”水泥，标号采用P.O42.5Mpa 普通硅酸盐水泥，含碱量0.47%，最终形成的混凝土颜色为明快的浅银灰色调。

并且要求搅拌站在生产过程中，原材料要做到同一厂家、同一品种、同一型号，以确保混凝土颜色一致。

2. 砂、石骨料的选择：砂子为细度模数大于 2.5 的中砂，含泥量不大于1%，其通过0.315mm筛孔的量应不少于15%。

石子为5～20 粒径，强度高，连续级配良好的碎石，含泥量不大于0.8%，针片状石子的含量不大于2%。

两项原材料质量标准均严于国家标准。

含泥量大将会影响混凝土的颜色，针片状石子将会影响混凝土的强度，增大水泥浆的包裹面积，影响混凝土的流动性和工作度。

高墩施工3.2 主墩施工主墩采用翻模施工。

采用塔吊作为起重设备，混凝土采用罐车运输、卧泵进行浇注施工。

墩身垂直允许最大偏差不得大于墩高的0.3%，同时墩身各截面中心位置偏差不得大于10mm。

3．2．1钢筋加工墩身施工节段高度根据具体墩高决定，每次翻模高度不大于9m，竖向主钢筋要求定尺长度为9.0m。

钢筋在车间加工成半成品，运至现场绑扎。

加工车间钢筋配筋采用双面搭接焊接头，现场主筋采用滚丝直螺纹接头，其他根据实际情况采用焊接接头和绑扎接头，所有接头工艺严格按照相关标准和规范执行。

现场钢筋绑扎时，应保证钢筋位置的准确性，施工至墩顶最后一个节段时，注意按照设计图纸预留盖梁或箱梁锚固钢筋。

3．2．2模板工程墩身采用翻模法施工，模板根据墩柱尺寸定型制作。

长度为3m一节。

模板由4个体系组成：面板体系、围檩体系、支撑体系、工作平台体系。

制作和安装模板时注意事项如下：（1）模板严格按设计图纸进行组拼，经检验合格后方可使用。

模板板面之间应平整，接缝严密，不漏浆。

（2）钢筋安装工作应配合进行，妨碍绑扎钢筋的模板应待钢筋安装完毕后安设。

（3）模板用螺栓固定。

（4）浇筑墩身砼的同时，试验室做好试件并加以养护，待砼抗压强度不小于2.5MPa、时，由试验室通知现场技术人员拆除模板。

（5）模板的拆除应遵循先支后拆，后支先拆的顺序。

墩身利用汽车吊或采用塔吊进行吊装作业。

泵送管道布置在墩身上。

模板组装精度要求：（1）每节高度误差：±1mm（2）模板结构中心线误差：≤5mm（3）模板水平高差：0.1%（4）截面尺寸误差：≤±5mm（5）水平接缝误差：≤1mm（6）竖直接缝误差：≤ 1mm模板组装注意事项及技术要求：（1）平台必须对中调平，平台上机具、材料应均布设放；（2）模板间连接缝保证密贴；（3）收坡丝杆及所有螺栓在安装前应涂油，安装必须加垫圈拧紧；（4）液压设备安装必须严格按产品技术要求进行；（5）电器设备安装必须做好接地保护，接头应牢固、绝缘可靠；（6）内外模板间必须按设计要求架拉筋和撑木。

长寿沟大桥位于陕西省宝鸡市金台区，主要功能为跨越黄土冲沟。

桥梁形式为预制箱梁+连续刚构，桥梁全长618.02 m。

主桥5、6、7号薄壁空心墩采用液压爬模系统施工，横桥向壁厚90 cm，顺桥向壁厚为70 cm。

其中6号墩柱为变截面薄壁空心墩，横桥向截面尺寸由顶到底按80∶1渐变，其高度为124.5 m，加上部结构高度为131.7 m，为全桥最高墩柱。

桥梁平面位于半径2 000 m的左曲线上，墩台按径向布置。

墩柱液压爬模施工安全性能好，爬升速度快，周转次数多，劳动效率高，可有利于降本增效、绿色施工。

1、液压爬模系统构造液压爬模系统包括L形浇筑平台、主平台、液压控制平台和悬挂平台4个平台（图1），其余包括大模板体系、水平移动单元、液压系统、支架系统等。

模板体系由维萨板、木工字梁、钢围檩等（图2~图5），外模采用液压系统顶升，内模搭设井筒式操作平台，通过塔式起重机提升平台及模板。

图1液压爬模系统组成图2埋件系统图3水平移动单元图4大模板体系图5挂座体、液压系统爬模与墩身通过埋件系统连接固定，埋件系统由埋件板、高强螺杆、爬锥及受力螺栓组成；水平移动单元由齿轮后移装置和可调式斜撑组成；大模板体系包括模板和支架系统两部分。

挂座体与埋件系统连接，固定在墩身上，为导轨和架体爬升提供着力点和支撑作用。

液压系统由液压泵、液压控制台、导轨、油管、阀门及油管接头等组成。

2、工艺原理及特点爬架与导轨互为支撑，交替顶升。

模板随架体就位并依靠架体进行操作，导轨依靠附着架体上的液压系统提升，到位后与挂座体连接，架体与模板体系则通过液压系统沿导轨爬升，完成架体及模板的爬升、定位等作业和墩柱各节段工序循环施工。

液压爬模工艺的特点如下。

（1）爬模系统安装、爬升、拆卸简单快捷，每节顶升仅需2 h，平均每节施工时间为5 d。

（2）外模采用液压爬模整体爬升，内模安装由起重机吊装。

采用木工字梁与钢围檩组合模板体系，面板采用维萨板，其自重小，刚度大，周转次数高，裁剪改装和表面清理方便，可有效减少混凝土表面缺陷，外观效果好。

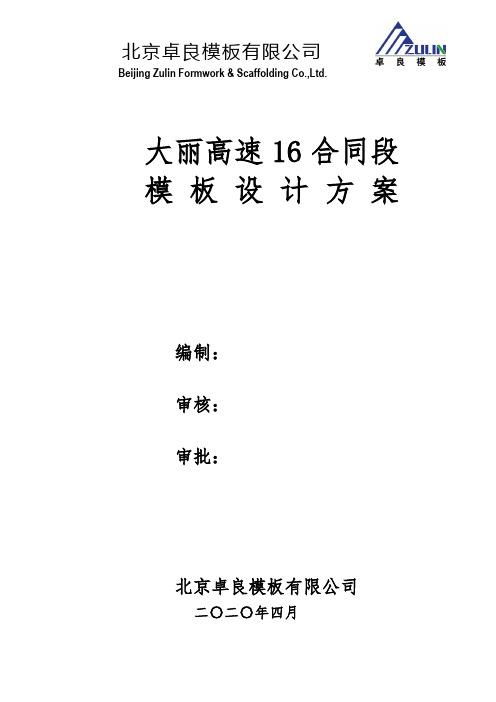

北京卓良模板有限公司Beijing Zulin Formwork & Scaffolding Co.,Ltd.大丽高速16合同段模板设计方案编制：审核：审批：北京卓良模板有限公司二〇二〇年四月目录一北京卓良模板有限公司简介 (2)1.1 工程图片剪集 (4)二编制依据 (5)三工程概况 (5)四模板 (5)4.1 简述 (5)4.2 模板的组成 (6)五主要施工节点 (7)5.1 直墙模板拼缝结点 (7)5.2 模板拼装质量标准 (8)5.3 对拉螺杆的做法 (8)六悬臂模板 (8)6.1 CB-240模板的组成 (8)6.2 CB-240悬臂模板的特点 (8)6.3 CB-240悬臂模板的组装顺序 (9)6.4 CB-240悬臂模板使用应注意的问题 (9)七安全保证措施 (10)7.1 模板施工安全管理措施 (10)7.2 悬臂支架的荷载说明 (11)7.3 高空作业安全管理措施 (11)八文明施工 (11)8.1 一般规定 (11)8.2 防止高空坠落 (12)8.3 防止物体打击 (13)九受力变形验算。

13十方案图（附图） (18)一北京卓良模板有限公司简介北京卓良模板有限公司是一家从事建筑模板及脚手架的设计、加工、开发及供应为一体的专业化公司，是中国模板协会优秀会员单位，并通过了ISO9001:2000质量管理体系认证。

卓良模板以其优良的产品质量、优越的性价比、一流的售后服务体系、追求卓越勇于创新的工作作风和先进的设计理念受到国外广大用户的一致赞许。

卓良模板经过多年的研究、开发以及与国外诸多著名模板公司的精诚合作，吸收先进的设计理念和施工技术，通过对国材质的攻关，充分利用国运费的优势，公司逐步稳健地壮大起来，成为国和中东地区建筑模板行业最具影响力的公司。

目前，卓良模板拥有先进的木工字梁加工车间和钢构件加工车间，主要产品均由公司自己加工制成并进行严格地质检保证了产品加工质量和精度，而与砼亲密接触的面板部分主要是从欧洲芬兰著名胶合板生产厂家进口的维萨®板，保证了砼的外观质量和面板的周转次数。

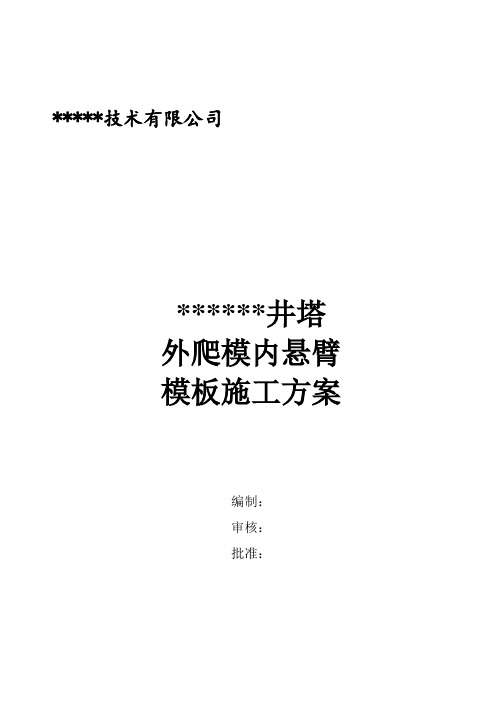

*****技术有限公司******井塔外爬模内悬臂模板施工方案编制：审核：批准：1 编制依据编号规范、标准主编单位1 专业施工图2 《建筑模板设计图集》建设部3 《钢结构设计手册》机械工业部4 《结构力学》清华大学2 工程简介******煤矿主井井塔高度为96m，是******煤矿的标志性建筑，合同工期较短。

为此我们进行了多方案比选，对常规爬模进行了改进，形成了外爬模内悬臂模板施工技术：墙体内外模板均采用木梁胶合板模板体系，外模按液压爬模设计，内模系统按悬臂模板设计。

墙体每浇筑完一层，利用墙体内预埋的爬锥作为支撑，使外模自动爬升，内模由塔吊直接吊起后安装到新安装的埋件系统上，然后合模、矫正。

每层浇筑高度为3.9m，模板设计高度4.1m，局部浇筑高度可有所调整，为防止浇筑漏浆，每次浇筑时模板下包100mm且在已浇筑好的结构顶部边缘与模板间粘贴双面胶；为防止混凝土从模板上端溢出影响每次浇筑间接缝效果模板上悬100mm，故模板设计高度为4.1m。

内墙变截面位置模板可根据要求作出相应调整。

因浇筑面对浇筑效果要求较高，所以面板采用我公司提供的进口维萨板，面板周转次数能够达到35次，板面平整光滑浇筑物体表面光滑美观，维萨板能抵抗风吹日晒的影响和绝大多数化学物质的腐蚀，能抵抗混凝土对模板表面的磨损。

为降低模板成本，液压爬模架体部分采用型钢桁架结构，架体总高15.35m，顶部挑架设计高度3.8m，操作层由工地自行搭设，搭设高度可满足工人绑扎钢筋及混凝土工作。

外围防护采用全封闭钢丝网结构，总封闭高度为15.35m。

采用液压爬模体系标准浇注层浇注周期一般为4天，最快可达到2.5天；制约工期的因素不是爬模的爬升而是钢筋绑扎、验收及混凝土浇筑、凝固达到强度等因素。

混凝土凝固强度达到15MPa，爬模即可爬升，每个标准段爬模爬升时间约为15分钟。

架体主要性能参数指标名称型号：******便捷液压自爬模架体支承跨度：≤4.0米（相邻埋件点之间距离）；架体高度：15.35米；架体宽度：模板平台=2.7m，液压操作平台=2.0m，底平台=1.0m作业层数及施工荷载：模板平台≤1.5kN/m2，液压操作平台≤3kN/m2，底平台≤1.5kN/m2。

墩身施工工艺1 施工准备（1）确保工程建材的质量标准，做好工程材料计量工作。

设工地实验室，坚持对钢材、水泥、砂石料按规范要求检验，确保材料质量合格，资料齐全，试验数据准确，严禁使用不合格材料。

对热轧钢筋、焊条的技术指标必须符合有关规定要求。

（2）同一墩台身及盖梁砼所用的水泥，采用符合国家现行规定的硅酸盐水泥、普通硅酸盐水泥，在同一个盖梁上不得使用不同标号或不同厂家的水泥，质量不稳定的水泥不得采用。

尤其是同一墩台身砼的粉煤灰，一定要是同一厂家、同一等级。

（3）对购入的钢筋、水泥必须有制造厂的质量证明书或试验报告单，按规范规定分批进行外观检验和试验鉴定。

钢筋在工地必须架离地面分类放置，不得乱堆乱扔，出现锈蚀的钢筋必须除锈。

2 墩身施工测量放样（1）墩身测量放线采用尼康dtm-352c全站仪，标高测量采用苏州一光dsz2水平仪，模板垂直度和斜度控制采用dzj3激光垂准仪。

（2）测量放样前，首先对设计提供的导线点进行全面复测，确认导线点正确无误后再对墩身进行测量放样，确保空心墩位置准确，满足设计和规范要求。

（3）面位置定好后，在墩身中心点安设激光铅锤仪随时对墩身模板进行检查校核，任何时候在砼入模前和砼浇筑过程中都要对模板进行复查，确保墩身位置和几何尺寸准确。

（4）掌握天气情况，当风力大于5级时停止任何高墩作业。

当风力在3级以下进行砼施工时，安排专人随时检查模板位置有无变化，若有变化立即停止浇筑采取措施进行处理。

当风力在3～5级时不得进行砼浇筑施工。

3 模板（1）加工：根据墩身特点，矩形墩和空心薄壁墩均可以采用由北京卓良模板有限公司根据设计图纸尺寸专门制作的可调整悬臂模板，此模板具有结构合理、轻便，拼装快捷，经济实用，标准化程度高等特点。

模板爬升起吊采用25t吊机和tc5010型塔吊配合使用。

（2）模板安装：①平整的场地按模板拼装图由厂家派专人指导组装。

②承台施工时，预埋墩身钢筋、根据木工立模需要预埋模板加固或连接钢筋。

建筑工程施工中清水混凝土全过程应用要点摘要：生活质量的提高，使人们对建筑工程整体美观性提出了更高要求，因此要在保证建筑工程质量和结构都能够达到要求基础上，提高建筑物美观性。

在建筑工程施工中，清水混凝土因为实用性强、装饰性能好得到广泛应用。

本文分析清水混凝土施工技术的优势，阐述清水混凝土施工期间存在的问题，并对该项技术的应用要点进行探讨。

基于此，本篇文章对标题进行研究，以供参考。

关键词：清水混凝土;工程质量;施工技术;混凝土浇筑;引言清水混凝土是一次浇筑成型，不做任何外装饰，直接采用现浇混凝土的自然表面效果作为饰面的混凝土。

清水混凝土直接暴露于外部环境中，空气中CO2容易渗透到混凝土内部与碱性物质发生碳化反应生成碳酸盐和水，从而降低混凝土碱性，破坏混凝土中钢筋表面的钝化膜，引发钢筋锈蚀膨胀，降低钢筋与混凝土界面的黏结性能，导致结构力学性能退化，甚至引发建筑结构灾难性破坏。

碳化对混凝土耐久性能的影响至关重要，为此诸多学者对混凝土的抗碳化性能做出了研究。

1清水混凝土模板施工技术概述为保证建筑工程清水混凝土施工质量和外观效果，使其表面光洁平整、模板和面板分隔效果良好、穿墙螺栓孔眼整齐规律、几何尺寸足够精准、拼缝足够严密，需要施工单位严格控制模板施工。

目前，应用在清水混凝土工程中的模板类型有很多，其中最主要的模板类型包括进口维萨板、双面覆盖形式的胶合板、铝模板、钢模板等。

2清水混凝土施工技术的优势1.1技术高端现代建筑工程建设追求的完美、高端就是浑然天成、朴实无华，而这一点采用普通混凝土很难实现，而利用清水混凝土则可以达到这一目的。

清水混凝土刚柔结合，能够形成独特风格，通过对清水混凝土科学应用，可以充分体现建筑工程的整体风格，因此清水混凝土具有技术高端特点。

1.2维护成本低用普通混凝土施工过程复杂，整个施工时间相对较长，混凝土表面容易出现空鼓、裂隙等不良现象，这提高了后期维护成本，降低了工程整体质量，无法满足应用需求。

维萨模板在光照水电站坝顶常态混凝土施工中的应用【摘要】维萨模板的使用，在光照水电站坝顶结构混凝土的施工中取得了比较理想的效果。

文章介绍了维萨模板在光照水电站坝顶结构混凝土施工过程中的应用，叙述了使用维萨模板浇筑常态混凝土在进一步提高混凝土美观度及浇筑质量等方面的优越性、主要介绍了引进维萨模板浇筑坝顶结构混凝土的工艺。

【关键字】贵州光照水电站；维萨（wisa）模板；应用中图分类号：tu37 文献标识码： a 文章编号：概述光照水电站位于贵州省关岭县和晴隆县交界的北盘江中游，是北盘江干流的龙头梯级电站，工程以发电为主，其次航运，兼顾灌溉、供水等任务，工程枢纽由碾压混凝土重力坝、坝身泄洪表孔、放空底孔、右岸引水系统及地面厂房等组成。

光照工程等级为i等大（1）型工程，挡水坝、泄水建筑物、引水发电系统等永久建筑物为1级建筑物。

光照电站大坝坝顶高程为el750.5，坝顶宽12米，坝顶长410米，坝顶结构混凝土部分包括坝顶常态、人行道、真空激光管槽、电缆沟、防浪墙、防护栏杆、坝顶启闭机房等。

其中坝顶防浪墙、坝顶防护栏杆及坝顶启闭机房为永久性不装修混凝土面，对混凝土质量及美观都有较高要求，因此，这些部位的混凝土浇筑采用维萨模板。

对于不装修混凝土面，要求严格控制光洁度、平整度和垂直度，平整度要求2m范围内误差小于3mm，垂直度误差小于h/1000，整体误差小于20mm。

拆模后，模板定位孔或固定点均应整齐有序，板缝印迹线和分仓线应保证横平竖直。

不装修混凝土面自在三峡水电站应用以来，近年在国内大型水电站施工中的应用已越来越广泛。

贵州光照水电站为目前世界第一高碾压混凝土重力坝，必须体现出21世纪的电站建筑风格和施工水平，而坝顶防浪墙、防护栏杆及启闭机房是工程的脸面部位，因此，使用何种施工方法才能达到对混凝土表面的严格要求，才能给参观者留下美好的回忆，一直是业主、设计、监理及施工方所共同关注的焦点，目前在施工中所常用的多卡钢模、组合钢模及散装木模已无法满足如此高的要求，故而通过对供货厂家的考查和工程实践的调研，2008年中旬由业主召集设计、监理及施工方工通商讨后，确定大坝坝顶防浪墙、防护栏杆及启闭机房采用工艺先进的维萨（wisa）模板施工。

乐昌峡水利枢纽引水系统工程关键施工技术综述林志鸿;王婷;瞿升爵【摘要】乐昌峡水利枢纽引水系统主要分为进水口工程和引水隧洞工程,施工项目多、结构多样复杂,该文着重阐述对关键部位、特殊部位及不良地质缺陷等施工相关的技术处理,实用性强,施工质量达到设计要求,引水系统工程运行多年,工况良好.【期刊名称】《广东水利水电》【年(卷),期】2018(000)008【总页数】7页(P58-64)【关键词】乐昌峡水利枢纽;引水系统;施工技术【作者】林志鸿;王婷;瞿升爵【作者单位】广东省乐昌峡水利枢纽管理处, 广东乐昌 512200;广东省乐昌峡水利枢纽管理处, 广东乐昌 512200;广东省乐昌峡水利枢纽管理处, 广东乐昌 512200【正文语种】中文【中图分类】TV7321 工程概况乐昌峡水利枢纽工程位于北江支流武江中游乐昌境内，是以防洪为主，结合发电，改善区域环境和水资源优化配置等综合效益的大(2)型枢纽工程，坝址以上集水面积为4 988 km2，防洪库容为2.113亿m3，总库容为3.74亿m3，电站装机容量为132 MW，正常蓄水位为154.5 m，校核洪水位为164.4 m，枢纽主体工程主要由拦河坝、引水系统、地下厂房和左岸道路等建筑物组成，总投资34亿元。

[1]地下输水发电系统布置在坝址左岸上游，引水系统主要分为进水口工程和引水隧洞工程。

2 工程水文、地质条件2.1 水文气象条件乐昌峡水利枢纽工程位于五岭山脉以南，属东亚季风气候区，流域具有中亚热带山地气候特征，气候湿润，雨量充沛，多年平均气温为19.6 ℃，多年平均湿度为80%，多年平均风速为1.30 m/s，多年平均降雨量为1 488 mm。

坝址处多年平均流量为137 m3/s，武江属于山区性河流，洪枯比大，洪水陡涨陡落，洪水历时一般为3 d[1]。

2.2 工程地质引水系统工程地层主要为寒武系八村群下亚群(∈bca)地层及第四系(Q)松散堆积层。

引水隧洞段位于坝址左岸山体中，山坡坡度为40°～45°，进水口处鞋坑水冲沟呈东西向展布，隧洞所处山体雄厚，山坡坡度较陡，无大冲沟，地形较完整，山上植被发育，自然山体山坡稳定，进水口段地表高程为110～170 m，沿洞线地表高程为170～250 m，斜洞段上部埋深较浅，约40 m，平洞段埋深为120～150 m。
