焊接缺陷控制

管道焊接的常见缺陷与质量控制管道焊接的常见缺陷与质量控制1. 引言管道焊接是工业生产中常见的一种连接方法，广泛应用于石油、天然气、化工等领域。

，管道焊接中常常会出现各种缺陷，对焊接质量和使用安全造成严重影响。

，进行管道焊接时，需要对焊接缺陷进行充分了解，并采取相应的质量控制措施，确保焊接质量满足要求。

2. 管道焊接常见缺陷2.1. 气孔气孔是管道焊接中常见的缺陷之一，主要是由焊接区域存在气体或杂质引起的。

气孔会降低焊缝的机械强度和密封性能，易导致管道泄露。

通常，气孔可以通过合理的焊接工艺控制来减少。

2.2. 焊缝裂纹焊缝裂纹是焊接过程中常见的另一种缺陷，主要是由于焊接过程中局部温度变化引起的。

焊缝裂纹会降低焊接强度，甚至导致焊接断裂。

为了避免焊缝裂纹，需要控制焊接过程中的温度和冷却速度，选择合适的焊接材料。

2.3. 错边错边是管道焊接中常见的偏差缺陷，主要是由焊接操作不规范引起的。

错边会导致焊接结构的不稳定性和密封性能下降。

，在焊接过程中需要严格控制焊接位置和焊接厚度，避免发生错边现象。

2.4. 焊接残余应力焊接残余应力是焊接过程中常见的缺陷之一，主要是由于焊接过程中产生的热变形引起的。

焊接残余应力会导致管道变形和应力集中，在使用过程中容易引发断裂和泄漏。

为了控制焊接残余应力，需要选择合适的焊接方法和参数，并进行后续热处理以释放应力。

3. 管道焊接质量控制3.1. 合格焊工在进行管道焊接前，需要确保焊工具有合格的焊接工艺和技术。

合格的焊工能够正确理解焊接规范和工艺要求，掌握焊接操作技巧，确保焊接质量。

3.2. 严格检验在焊接完成后，需要进行严格的检验，确保焊接质量符合要求。

常见的检验方法包括目视检查、超声波检测、射线检测等。

通过对焊接缺陷的及时检测和修复，可以提高焊接质量。

3.3. 合理焊接工艺采用合理的焊接工艺是确保管道焊接质量的重要措施。

合理的焊接工艺包括选择合适的焊接电流和电压、控制焊接速度和预热温度等。

焊接质量不符合项辨识与主要缺陷控制对策为了确保焊接质量符合要求，需及时辨识出焊接质量不符合项，并采取相应的缺陷控制对策。

下面将对焊接质量不符合项辨识的方法和主要缺陷控制对策进行详细阐述。

一、焊接质量不符合项辨识的方法1.焊缝外观检查：通过视觉检查焊缝外观，辨识出焊接质量问题。

常见的焊缝外观问题包括焊缝凹陷、焊缝高度不均匀、焊缝表面有气孔、烧孔等。

2.尺寸测量：通过测量焊缝的尺寸，辨识出焊接质量问题。

例如，焊缝宽度不符合要求、焊缝长度不符合要求等。

3.无损检测：利用无损检测方法，包括超声波、射线、涡流、磁粉等，检测焊缝内部存在的缺陷。

例如，焊缝中有裂纹、夹杂物等。

4.机械性能测试：通过对焊缝进行机械性能测试，如拉伸试验、冲击试验等，判断焊接质量是否满足要求。

例如，焊缝强度不达标、冲击韧性不满足要求等。

以上方法综合运用，可以对焊接质量进行全面的辨识。

1.加强工艺管理：制定合理的焊接工艺规程，包括焊接参数、焊接顺序、预热温度等，确保焊接过程能够得到有效控制。

同时，加强操作规程的培训和执行，提高焊接人员的操作技能。

2.材料控制：对焊接材料进行严格的选择和验收，确保材料符合相关标准要求，避免因材料质量问题导致焊接质量不符合。

3.清洁处理：在焊接前，对焊接面进行充分的清洁处理，去除油污、氧化皮等杂质，提高焊缝的质量。

4.缺陷修复：对于焊接质量不符合项，应及时采取相应的修复措施。

例如，焊缝凹陷可采取填充措施，焊缝气孔可采用补焊等方法修复。

5.检测技术改进：引入先进的焊接检测技术，如激光检测、红外检测等，提高焊接质量的检测准确性和效率。

6.过程监控与纪录：建立完善的焊接质量监控和纪录系统，对焊接过程进行实时监控和记录，及时发现问题并采取措施进行修正。

7.建立质量管理体系：依据相关标准，建立焊接质量管理体系，明确各项焊接质量要求和控制措施，提高焊接质量的可控性和稳定性。

总结起来，焊接质量不符合项辨识是确保焊接质量的重要环节，通过合理运用辨识方法和采取适当的缺陷控制对策，能够及时发现和解决焊接质量问题，提高焊接质量水平，确保焊接结构的安全可靠性。

焊接缺陷及防止措施焊接是一种常见的连接金属材料的方法，但由于操作不当或材料质量不合格等原因，会出现焊接缺陷。

焊接缺陷会影响焊缝的强度和可靠性，甚至可能导致结构或设备的故障。

因此，了解焊接缺陷的种类及其防止措施，对于保证焊接质量和工件的安全具有重要意义。

常见的焊接缺陷包括：1.气孔：气孔是焊接过程中产生的气体聚集而形成的孔洞。

气孔会导致焊缝强度降低，易于产生裂纹。

防止气孔的措施包括使用合适的焊接电流和电焊材料，保证焊缝周围环境干燥和清洁，焊接前对材料进行充分预热等。

2.熔花：熔花是焊接过程中溢出的熔融金属。

熔花会导致焊缝表面不平整，增加氧化层的形成几率，从而降低焊缝的质量。

防止熔花的方法包括调整焊接电流和电压，控制焊接速度，使用合适的电焊材料等。

3.裂纹：裂纹是焊接过程中由于热应力或冷却过程中的变形而导致的断裂。

裂纹会明显降低焊缝的强度和可靠性。

为防止裂纹的产生，可以在焊接前对材料进行适当的预热和热处理，控制焊接过程中的热输入和温度梯度，以及进行合适的焊后热处理。

4.缩孔：缩孔是焊接过程中由于熔池冷却快速造成的孔洞。

缩孔会导致焊缝的密封性和强度下降。

为防止缩孔的产生，可以使用合适的焊接工艺参数，如焊接电流、电压和焊接速度，控制焊接过程中材料的预热温度和冷却速度，以及在焊接过程中进行适当的保护气体或熔敷金属。

5.错边：错边是焊接过程中由于材料对位不准确而产生的焊缝偏移。

错边会导致连接部位的强度和精度下降。

为避免错边，应进行合适的材料对位和夹持，控制焊接过程中的热输入和焊接速度，以及采用合适的焊接工艺。

针对以上不同类型的焊接缺陷，需采取相应的防止措施，如合理选择适用的材料、控制合适的焊接参数、确保焊缝周围环境条件良好等，以保证焊接质量。

此外，还应注意人员技术培训和操作规程的制定，提高焊接人员的技术能力和安全意识，从而减少人为因素对焊接缺陷产生的影响。

总之，焊接缺陷在焊接过程中是难免的，但通过合适的防止措施，可以降低焊接缺陷的发生概率，并提高焊接质量和工件的安全性。

焊缝缺陷整改实施方案一、背景介绍。

焊接是制造业中常见的一种工艺，而焊缝缺陷是在焊接过程中难免出现的问题。

焊缝缺陷不仅会影响焊接质量，还可能导致安全隐患，因此需要及时进行整改。

二、整改目标。

1. 提高焊接质量，确保焊缝无缺陷；2. 降低焊接成本，减少重复修补；3. 提升生产效率，保证生产进度。

三、整改措施。

1. 加强焊接工艺控制，严格按照焊接工艺规程进行操作，确保焊接参数准确；2. 严格执行焊接操作规程，操作人员需经过专业培训并持证上岗；3. 加强焊接设备维护保养，确保设备处于良好状态；4. 强化质量监控，建立焊接质量检查制度，对焊缝进行全面检测；5. 加强人员管理，建立责任制度，对于焊接质量问题进行追责；6. 加强沟通协作，形成整体合力，共同完成焊缝缺陷整改工作。

四、实施步骤。

1. 制定整改计划，明确整改目标、责任人和时间节点；2. 开展培训，对焊接操作人员进行技术培训和安全教育；3. 完善工艺规程，根据实际情况对焊接工艺进行调整和优化；4. 落实设备维护保养措施，确保设备正常运转；5. 开展焊缝质量检查，对存在缺陷的焊缝进行修补或重焊；6. 加强沟通协作，形成整体合力，共同完成焊缝缺陷整改工作。

五、整改效果评估。

1. 对整改后的焊缝进行质量检查，确保焊缝无缺陷；2. 比对整改前后的焊接成本和生产效率，评估整改效果；3. 汇总整改过程中的经验和教训，为今后的焊接工作提供参考。

六、总结。

通过以上整改措施的实施，焊缝缺陷得到了有效的整改，焊接质量得到了提升，焊接成本得到了控制，生产效率得到了保证。

整改工作的顺利开展离不开全体员工的共同努力和配合，也为今后的工作积累了宝贵经验。

以上就是本次焊缝缺陷整改实施方案的全部内容，希望能够得到大家的认可和支持，也希望在今后的工作中能够继续发扬团结合作的精神，共同为企业的发展贡献力量。

常见焊接缺陷产生原因及防止措施在钢结构、汽车、航空航天等各个领域，焊接技术是不可或缺的加工工艺。

然而，在焊接过程中，常常会出现一些焊接缺陷，这些缺陷可能会影响焊接结构的强度、耐久性和使用寿命，甚至可能导致严重的事故发生。

本文将分析常见的焊接缺陷的产生原因，并提出相应的防止措施。

一、焊缝未焊透在焊接过程中，如果不能将焊材和母材完全熔化，就会出现焊缝未焊透现象。

这种情况常常出现在焊接工艺参数不当的情况下。

例如，焊接电流过小，电弧能量不足，不能将焊材和母材完全熔化；或者焊接速度过快，无法保证完全熔化。

解决这个问题的关键是根据不同的焊接材料和工艺要求，调整好焊接参数，确保焊缝被完全熔化，达到焊接质量要求。

二、气孔在焊接过程中，气孔是一种常见的焊接缺陷。

气孔的产生原因有多种，主要包括焊材表面有油、水、氧化皮等杂质；焊接参数不当，使气体不能完全逸出等。

防止气孔产生的措施有两个方面。

一方面，在焊接前要先清洁焊接表面，确保焊接面干净无杂质；另一方面，在调整焊接参数时，要留出足够时间给气体逸出，这样才能防止气孔的产生。

三、焊缝裂纹焊缝裂纹是一种比较危险的焊接缺陷。

它常常由以下原因引起：焊接材料的拉伸强度不均，焊接接头部位过于脆弱，或者是焊接温度过高、冷却过快等。

为了防止焊缝裂纹的产生，可以采取以下措施。

一是控制焊接参数，避免过高的焊接温度和过快的冷却速度。

二是在焊接过程中，注意焊接的连续性，确保焊接成形完整。

三是在焊接过程中，采用预热的方法，改善焊接材料的拉伸强度，避免裂纹的出现。

四、过度熔深焊接过度熔深是由于焊接材料熔化过度，穿过母材嵌入焊接面内，使得焊缝结构松散，焊接强度降低。

过度熔深的原因有多种，如焊接电流过大，焊接速度过慢等。

预防过度熔深可以通过调整焊接参数、控制熔化深度和焊接速度等措施实现。

总之，焊接缺陷的产生原因可能有很多，需要针对具体情况采取相应的防止措施。

这需要焊接工艺人员有丰富的焊接经验和专业知识，对焊接材料和工艺有深入的了解，才能确保焊接质量达到要求。

焊接缺陷原因分析及防止措施在现场焊接过程中一般都存在缺陷，缺陷的存在必将会影响焊缝的质量，而焊缝质量又会直接影响现场管道的安全使用。

对焊接缺陷进行分析，一方面是为了找出缺陷产生的原因，以防止缺陷的产生。

一、未焊透焊接时，母材金属之间应该熔合而未焊上的部分称为未焊透。

出现在单面焊的坡口根部（见下图）,未焊透会造成较大的应力集中，往往从其末端产生裂纹。

单面未焊透角焊缝未焊透产生原因:（1）由于坡口角度小，组对间隙小或错边超标，使熔敷金属送不到坡口根部。

(2）焊接电流小、送丝角度不当或焊接电弧偏向坡口一侧，焊接速度过快。

（3）由于操作不当，使熔敷金属未能送到预定位置,或者未能击穿坡口形成尺寸一定的熔孔。

防止措施：（1)打磨合适的坡口角度（37°±2.5°），组对间隙尺寸（4mm左右)合适并防止错边超标（≤e/20+1mm，最大为1.5mm，e为管子壁厚）。

（2）选择合适的焊接电源，焊丝及氩弧焊把角度应适当。

（3）掌握正确的焊接操作方法，氩弧焊丝的送进应稳、准确、熟练地击穿尺寸适宜的熔孔,应把熔敷金属送至坡口根部。

二、未熔合这种缺陷常出现在坡口的侧壁、多层焊的层间及焊缝的根部（见下图）。

产生原因：（1）由于焊丝和氩弧焊把角度不当，电弧不能良好地加热坡口两侧母材金属，致坡口面母材母材金属未能充分熔化。

（2）在焊接时由于上侧坡口金属熔化后产生下坠,影响下侧坡口面金属的加热熔化，造成“冷接"。

（3）2GT位置操作时,在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位置未能错开一定的距离,使上坡口熔化金属下坠产生粘接，造成未熔合。

(4)氩弧焊时电弧两侧坡口的加热不均（线能量不同），或者坡口面存在污物等.防止措施：（1）选择适宜的焊丝和氩弧把角度。

（2)操作时注意观察坡口两侧金属熔化情况，使之熔合良好。

（3）2GT位置操作时，掌握好上、下坡口面的击穿顺序和保持适宜的熔孔位置和尺寸大小，焊丝的送进应熟练地从熔孔上坡口拉到下坡口。

焊接工艺常见缺陷和整改措施总结(一)焊接工艺常见缺陷和整改措施总结焊接是工业、制造业中常见的一种连接技术，它的优劣直接影响着焊接件的质量和使用寿命。

但是，焊接工艺中常会出现一些缺陷，这些缺陷不仅会降低焊接件的使用寿命，还会对生产和使用造成不良影响。

本文将总结焊接工艺常见缺陷和整改措施。

1. 焊接变形焊接变形是焊接工艺中常见的一种缺陷，它会导致焊接件的尺寸和形状发生变化，从而影响使用。

为了消除焊接变形，需要采取一些措施，例如：（1）采用适当的加工顺序和焊接顺序；（2）控制焊接温度和速度；（3）合理改善工件加工和组装精度。

2. 焊接裂纹焊接裂纹是一种严重的焊接缺陷，它会导致焊接件的破裂和失效。

为了消除焊接裂纹，需要采取一些措施，例如：（1）采用适当的焊接工艺参数和材料；（2）消除焊接区域的缺陷和杂质；（3）控制焊接过程中的应力和变形。

3. 焊接气孔焊接气孔是一种常见的焊接缺陷，它会导致焊接件的强度和气密性降低。

为了消除焊接气孔，需要采取一些措施，例如：（1）采用干燥的焊接材料和设备；（2）控制焊接过程中的气体成分和压力；（3）避免焊接材料和基材的氧化和蒸发。

4. 焊接夹渣焊接夹渣是一种焊接缺陷，它会导致焊接件的强度降低和损坏。

为了消除焊接夹渣，需要采取一些措施，例如：（1）采用适当的焊接工艺参数和材料；（2）保持焊接区域的清洁和干燥；（3）控制焊接过程中的焊接速度和焊丝输送。

5. 焊接未熔合焊接未熔合是一种焊接缺陷，它会导致焊接件的强度和连接性降低。

为了消除焊接未熔合，需要采取一些措施，例如：（1）加强预热和焊接温度控制；（2）采用适当的焊接顺序和焊接角度；（3）检查焊接材料和基材的表面情况。

综上所述，焊接工艺中常见的缺陷和整改措施是多种多样的，采取正确的措施和方法可以有效地消除这些缺陷，提高焊接件的质量和使用寿命。

因此，在焊接过程中，应仔细分析焊接缺陷的原因，采取合理的整改措施，确保焊接质量和安全。

1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

2、原因分析焊缝成型差的原因有：焊件坡口角度不当或者装配间隙不均匀；焊口清理不干净；焊接电流过大或者过小；焊接中运条(枪)速度过快或者过慢；焊条(枪)摆动幅度过大或者过小；焊条(枪)施焊角度选择不当等。

3、防治措施⑴焊件的坡口角度与装配间隙必须符合图纸设计或者所执行标准的要求。

⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。

⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡与操作技能要求，选择合理的焊接电流参数、施焊速度与焊条(枪)的角度。

4、管理措施⑴加强焊后自检与专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或者换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。

1、现象管道焊口与板对接焊缝余高大于 3 ㎜；局部浮现负余高；余高差过大；角焊缝高度不够或者焊角尺寸过大，余高差过大。

2、原因分析焊接电流选择不当；运条(枪)速度不均匀，过快或者过慢；焊条(枪)摆动幅度不均匀；焊条(枪)施焊角度选择不当等。

3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条(枪)速度均匀，避免忽快忽慢；⑶焊条(枪)摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条(枪)角度。

4、管理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨与补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。

三、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于3 ㎜。

2、原因分析焊条(枪)摆动幅度不一致，部份地方幅度过大，部份地方摆动过小；焊条(枪)角度不合适；焊接位置艰难，妨碍焊接人员视线。

管道焊接的常见缺陷与质量控制管道焊接的常见缺陷与质量控制1.引言管道焊接是工业领域中常见的连接方法之一，它在建筑、石油、化工、能源等行业广泛应用。

然而，管道焊接过程中常常会出现一些缺陷，影响管道的质量和使用寿命。

因此，对于管道焊接的质量控制非常重要。

2.管道焊接的常见缺陷2.1 焊缺陷●焊缝裂纹：焊接时产生的裂纹，主要包括热裂纹和冷裂纹。

●焊渣夹杂：焊接过程中未清理干净的焊渣残留在焊缝内部。

●松散和不牢固：焊接不牢固，易产生松动和漏气现象。

2.2 金属缺陷●气孔：焊接过程中由于气体进入焊缝中而形成的空洞。

●夹杂物：金属焊缝中夹杂的其他物质，如杂质、灰尘等。

●母材缺陷：母材本身存在缺陷，例如裂纹、夹杂物等。

3.管道焊接的质量控制3.1 人员素质●拥有合格的焊接证书和经验。

●熟悉焊接工艺、方法和相关规范要求。

●具备良好的焊接技术和操作能力。

3.2 焊接材料的质量控制●选用优质的焊接材料。

●对焊接材料进行验收和检测，确保符合相关标准要求。

3.3 焊接设备的质量控制●检查和维护焊接设备，确保其安全可靠。

●定期进行设备的校准和检测。

3.4 焊接过程的控制●控制焊接参数，如电流、电压、焊接速度等。

●严格执行焊接工艺规程，确保焊接过程的稳定性。

●进行焊缝的自动或手工探伤，及时发现并修复缺陷。

3.5 检验与测试●对焊接管道进行非破坏性检测，如超声波检测、射线检测等。

●进行材料的化学成分分析和性能测试。

●检查焊接管道的外观质量、尺寸精度等。

4.附件本文档涉及的附件详见附件一。

5.法律名词及注释5.1 焊缺陷：指焊接过程中产生的缺陷，如焊缝裂纹、焊渣夹杂等。

5.2 焊缝裂纹：焊接时产生的裂纹，分为热裂纹和冷裂纹。

5.3 焊渣夹杂：焊接过程中未清理干净的焊渣残留在焊缝内部。

5.4 松散和不牢固：焊接不牢固，易产生松动和漏气现象。

5.5 气孔：焊接过程中由于气体进入焊缝中而形成的空洞。

5.6 夹杂物：金属焊缝中夹杂的其他物质，如杂质、灰尘等。

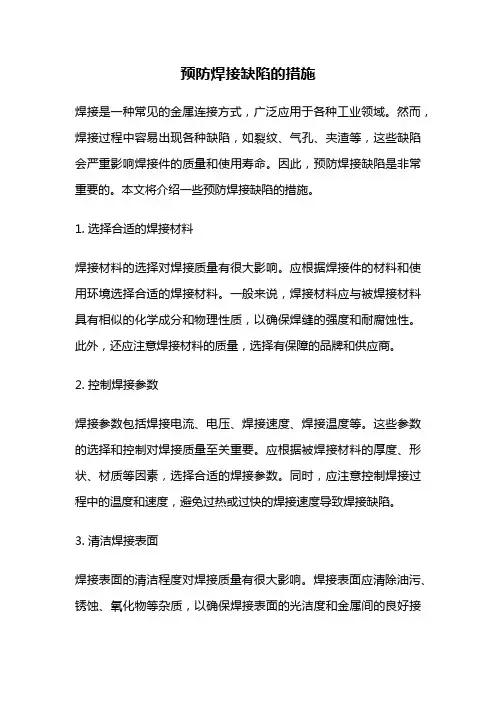

预防焊接缺陷的措施焊接是一种常见的金属连接方式，广泛应用于各种工业领域。

然而，焊接过程中容易出现各种缺陷，如裂纹、气孔、夹渣等，这些缺陷会严重影响焊接件的质量和使用寿命。

因此，预防焊接缺陷是非常重要的。

本文将介绍一些预防焊接缺陷的措施。

1. 选择合适的焊接材料焊接材料的选择对焊接质量有很大影响。

应根据焊接件的材料和使用环境选择合适的焊接材料。

一般来说，焊接材料应与被焊接材料具有相似的化学成分和物理性质，以确保焊缝的强度和耐腐蚀性。

此外，还应注意焊接材料的质量，选择有保障的品牌和供应商。

2. 控制焊接参数焊接参数包括焊接电流、电压、焊接速度、焊接温度等。

这些参数的选择和控制对焊接质量至关重要。

应根据被焊接材料的厚度、形状、材质等因素，选择合适的焊接参数。

同时，应注意控制焊接过程中的温度和速度，避免过热或过快的焊接速度导致焊接缺陷。

3. 清洁焊接表面焊接表面的清洁程度对焊接质量有很大影响。

焊接表面应清除油污、锈蚀、氧化物等杂质，以确保焊接表面的光洁度和金属间的良好接触。

清洁焊接表面可以采用机械清洗、化学清洗、喷砂等方法。

4. 采用合适的焊接工艺不同的焊接工艺适用于不同的焊接材料和焊接要求。

应根据具体情况选择合适的焊接工艺，如手工电弧焊、气体保护焊、激光焊等。

同时，还应注意控制焊接工艺中的参数和操作方法，避免出现焊接缺陷。

5. 检测焊接质量焊接完成后，应进行焊缝检测，以确保焊接质量符合要求。

常用的焊缝检测方法包括目视检测、X射线检测、超声波检测等。

检测结果应记录并保存，以备后续参考。

6. 培训焊接人员焊接人员的技能水平和经验对焊接质量有很大影响。

应对焊接人员进行培训和考核，提高其焊接技能和质量意识。

同时，还应注意保护焊接人员的健康和安全，提供必要的防护措施和设备。

预防焊接缺陷需要从多个方面入手，包括选择合适的焊接材料、控制焊接参数、清洁焊接表面、采用合适的焊接工艺、检测焊接质量和培训焊接人员等。

只有全面采取措施，才能确保焊接质量和安全。

焊接中常见的缺陷及预防措施焊接过程中常见的缺陷包括焊缝夹渣、焊缝裂纹、气孔和熔胀等问题。

下面将对每个缺陷进行详细介绍，并提供预防措施。

1.焊缝夹渣：焊缝夹渣是指焊缝中残留有固态或气态的夹杂物或渣滓。

夹渣会影响焊接质量，并减少焊缝的机械性能。

防止焊缝夹渣的措施包括：-在焊接前，确保接头表面清洁，去除油污、水分和氧化物等。

-使用合适的焊接电流和电压，以避免产生过多的熔池，从而减少夹渣的可能性。

-控制焊接速度，使熔池能够适当冷却，防止夹渣的固化。

-使用合适的焊接材料和保护气体，以减少氧化物生成的机会。

2.焊缝裂纹：焊缝裂纹是焊接过程中产生的裂纹，主要分为冷裂纹、热裂纹和应力裂纹等。

焊缝裂纹会降低焊接接头的强度和密封性。

防止焊缝裂纹的措施包括：-控制焊接热输入，避免产生过高的焊接温度，从而减少热应力。

-在焊接过程中施加适当的预应力，以减轻焊接接头的应力集中。

-使用适当的焊接工艺，如预热、热处理等，以提高焊接接头的韧性和抗裂性。

-使用合适的焊接材料，选择低碳钢、不锈钢等具有良好韧性的材料。

3.气孔：气孔是焊缝中残留的气体。

气孔会降低焊缝的强度和密封性，并增加腐蚀和疲劳的可能性。

防止气孔的措施包括：-使用合适的焊接材料，避免含有过多的气体夹杂物。

-控制焊接速度和焊接电流，避免产生过大的气泡。

-使用合适的保护气体，如纯净氩气或二氧化碳，以减少气孔的形成。

-预热焊接接头，使接头内的气体被排除，减少气孔的生成。

4.熔胀：熔胀是焊接过程中材料体积增大的现象。

熔胀会导致焊缝变形、裂纹等问题。

防止熔胀的措施包括：-控制焊接电流和电压，避免产生过大的熔池。

-控制焊接速度和焊接温度，使熔池适当冷却，减少熔胀的可能性。

-使用适当的支撑结构，减少焊缝的变形和应力集中。

-使用合适的焊接材料和焊接工艺，以减少熔胀的产生。

总结：为了预防以上焊接缺陷，焊工应严格按照焊接规范和操作规程进行焊接，并结合适当的监测和检验手段，如探伤、X射线检测等，及时发现和纠正焊接缺陷，确保焊接质量和接头性能。

管道焊接的常见缺陷与质量控制管道焊接的常见缺陷与质量控制一、概述管道焊接是一项重要的工艺，常常用于连接管道系统的各个部分。

然而，在管道焊接过程中存在一些常见的缺陷，这些缺陷可能会影响管道的正常运行和安全性。

因此，对于管道焊接的质量控制十分关键。

二、常见缺陷1·焊缝裂纹焊缝裂纹是一种常见缺陷，可能会降低焊接接头的强度和密封性。

焊缝裂纹通常分为热裂纹、冷裂纹和应力裂纹等不同类型。

2·焊缝内夹杂物焊缝内夹杂物指的是在焊接过程中，焊缝中出现的一些异物，如气孔、夹渣等。

这些夹杂物可能会导致焊缝的疏松和脆性。

3·焊缝偏离设计要求焊缝的几何形状和尺寸偏离设计要求也是一种常见的缺陷。

焊缝偏离可能导致管道连接失效或无法满足工作条件要求。

4·焊接变形焊接过程中，由于热影响和残余应力的影响，管道可能会出现焊接变形。

焊接变形可能导致管道的外观不平整和力学性能的下降。

三、质量控制措施1·材料选择在进行管道焊接前，需要选择合适的焊材和母材。

焊材和母材的材料应满足设计要求，具有良好的焊接性能和耐腐蚀性。

2·焊接操作规程制定详细的焊接操作规程是确保焊接质量的关键措施。

操作规程应包括焊接参数、预热温度、焊接顺序和质量要求等内容。

3·焊接工艺试验在进行实际焊接之前，可以进行焊接工艺试验来确认焊接工艺的可行性和优化焊接参数。

工艺试验应符合相关标准和规定。

4·非破坏性检测通过非破坏性检测方法，如X射线检测、超声波检测等，对管道焊缝进行检测，以发现可能存在的缺陷，并及时采取措施进行修复或调整。

附件：本文档附有管道焊接常见缺陷检测流程图。

法律名词及注释：1·焊接接头：指连接管道的焊接部分。

2·强度：指焊接接头的抗拉、抗压等力学性能。

3·密封性：指焊接接头的防漏功能。

4·热裂纹：指焊接过程中因焊接区域温度差引起的裂纹。

5·冷裂纹：指焊接后冷却过程中由于残余应力导致的裂纹。

焊接咬边缺陷产生原因及防止措施简介
焊接咬边缺陷是焊接过程中一种常见的缺陷类型，特别是在手工焊接，操作不规范的情况下更容易出现。

本文将介绍焊接咬边缺陷的产生原因以及防止措施。

产生原因
1.焊接电弧穿透时未能焊透，称为咬边。

穿透深度不足或焊接员在两个板相接处加压强迫接触，导致成形时产生较大间隙，容易出现咬边缺陷。

2.垂直角度不正确。

在手工焊接过程中，焊头与工件的垂直角度不正确，会影响电弧穿透深度，同样容易出现咬边缺陷。

3.焊接偏心。

焊接头与工件的中心轴线不重合，也容易引起咬边。

防止措施
1.切割焊接前的准备工作要充分做好。

在切割毛边时，要保证切口平整。

焊接前还需要清理零星的切割渣与氧化物等杂质，以减少咬边缺陷的发生。

2.焊接电弧穿透深度要控制好。

对于焊接头，应该结合工件厚度和材质等情况综合考虑，掌握穿透深度和焊接速度，以免造成咬边缺陷。

3.严格控制焊头和工件的垂直角度。

对于手工焊接作业，焊头和工件的垂直线应该严格控制在90度左右，以保证焊接质量。

4.良好的焊接操作习惯和规范有利于减少咬边缺陷的发生。

焊接时，要松手操作，不要加压强迫接触，这样就能避免检查时出现缺陷。

总结
焊接咬边缺陷是一种常见的焊接过程中的缺陷类型，容易导致焊接强度降低等严重问题出现。

为了减少焊接咬边缺陷的发生，我们应该严格按照要求操作，掌握好焊接技术的各项要素，不断提高自我的焊接水平。

只有这样，才能确保焊接工作的成功完成。

焊接缺陷及防止措施姓名：XXX部门：XXX日期：XXX焊接缺陷及防止措施1、外观缺陷：外观缺陷（表面缺陷）是指不用借助于仪器,从工件表面可以发现的缺陷。

常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等, 有时还有表面气孔和表面裂纹。

单面焊的根部未焊透等。

A、咬边是指沿着焊趾，在母材部分形成的凹陷或沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。

产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。

焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。

直流焊时电弧的磁偏吹也是产生咬边的一个原因。

某些焊接位置（立、横、仰）会加剧咬边。

咬边减小了母材的有效截面积, 降低结构的承载能力, 同时还会造成应力集中, 发展为裂纹源。

矫正操作姿势, 选用合理的规范, 采用良好的运条方式都会有利于消除咬边。

焊角焊缝时, 用交流焊代替直流焊也能有效地防止咬边。

B焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出, 冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊接规范过强、焊条熔化过快、焊条质量欠佳（如偏芯）, 焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。

在横、立、仰位置更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。

同时,焊瘤改变了焊缝的实际尺寸, 会带来应力集中。

管子内部的焊瘤减小了它的内径, 可能造成流动物堵塞。

防止焊瘤的措施:使焊缝处于平焊位置,正确选用规范,选用无偏芯焊条, 合理操作。

C凹坑凹坑指焊缝表面或背面局部的低于母材的部分。

凹坑多是由于收弧时焊条（焊丝）未作短时间停留造成的（此时的凹坑称为弧坑）, 仰立、横焊时,常在焊缝背面根部产生内凹。

凹坑减小了焊缝的有效截面积, 弧坑常带有弧坑裂纹和弧坑缩孔。

防止凹坑的措施:选用有电流衰减系统的焊机, 尽量选用平焊位置, 选用合适的焊接规范, 收弧时让焊条在熔池内短时间停留或环形摆动, 填满弧坑。

焊接过程中焊接缺陷的影响及控制的影响及控制本文首先分析了焊接变形对质量的影响及控制，然后阐述了单面焊双面成形焊接产生缺陷的原因分析及预防措施，最后提出了焊接缺陷的影响及控制措施。

标签：焊接;焊接缺陷;影响;控制一、焊接变形对质量的影响及控制1、焊接方法对焊接变形的影响不同的焊接方法由于能量密度不同，焊后产生的焊接残余变形也不尽相同。

能量越集中，焊后残余变形越小。

因此在选择焊接方法时，应在考虑提高生产效率和焊接质量的前提下，采用能量集中的焊接方法，尽量减少焊道数量。

2、电弧点焊工艺对焊接变形的影响电弧点焊不仅能保证焊接间隙而且具有一定的抗变形能力，但是要考虑焊点的数量、尺寸及焊点间距。

对薄板变形来说，不适当地点焊工艺将对焊接过程中产生的焊接残余应力带来影响。

焊点尺寸过小，可能导致焊接过程中产生接头开裂，使焊接间隙得不到保证，因此点焊的顺序以及焊点间距应合理算则。

3、焊接热输入对薄板焊接变形的影响焊接热输入对焊接残余应力和变形有很大的影响，所以在保证焊缝成形良好的情况下，尽可能采用小的焊接热输入，从而保证焊接应力和较小的焊接变形。

4、控制薄板焊接变形的措施选用刚性固定法，采用设计合理的组队，将焊件固定起来进行焊接，增加其刚性，达到减小焊接变形的目的。

焊接过程中一是减小加热阶段产生的纵向塑性变形，二是增大冷却阶段纵向塑性拉应力变形，在焊接过程中使用相应夹具、强迫冷却焊接区、减少焊接热输入或采用温差拉伸等方法可以减小变形。

焊后采用多点加热的方法矫正薄板焊后的凹凸变形，加热点直径一般不小于15mm。

加热时，点―点的距离应随变形量的大小而定，一般在50- 100mm之间。

根据焊后热处理消除残余应力机制，可防止薄板焊接构件的焊后回弹变形，稳定构件尺寸。

薄板焊接变形是薄板焊接的一个技术难题。

要成功实现薄板焊接变形的控制，必须进行薄板焊接变形影响因素的研究及控制焊接变形措施的研究。

二、单面焊双面成形焊接产生缺陷的原因分析及预防措施焊接生产中，优质的焊接质量可满足设计要求，保证結构的正常使用寿命。

龙泽现场焊接施工缺陷产生原因及预防措施根据对管道焊缝抽检发现龙泽现场焊接施工中产生的缺陷主要有气孔、夹渣、未熔三种。

一、气孔气孔的形成原理：焊接时，熔池中的气体在熔池凝固时未能及时逸出而残留下来所形成的空穴。

熔池中气体的来源主要是：1.母材或填充金属表面有锈、油污等，它们在高温下发生剧烈的化学反应，在熔池中生成大量一氧化碳和氢气等气体。

2.焊条焊剂未烘干，焊条表面的油污、药皮及焊剂中的水分在高温下会产生气体，增加金属熔池中的气体含量。

3.焊接线能量过小，焊接线能量小导致熔池凝固速度加快，当熔池凝固速度大于气体逸出速度时，就会产生气孔。

4.电弧太长，手工焊中电弧长度太长不利于保护熔池金属，导致空气中的气体进入熔池形成气孔。

防止气孔的措施：1.清除母材坡口及其近表面附近的锈迹、油污、水分及杂物。

2.使用烘干的焊条焊接，保护焊条表面清洁。

3.采用直流反接并用短电弧施焊。

4.采用偏强的规范施焊，适当增大焊接线能量，降低焊接速度。

5.在必要情况下对焊接母材烘烤预热后再焊接。

二、夹渣夹渣是在焊接填充金属中或目次的融合部残留的熔渣、金属氧化物等。

夹渣产生的原因：1.多层焊时，清渣不彻底，前道焊渣被后道焊接所包留。

2.焊接线能量过小，焊接速度小。

液态金属凝固过快，不利于熔渣上浮。

3.母材坡口及两侧油污、氧化物等污物过多，清理不彻底。

4.钨极氩弧焊时，电源极性不当，电流密度大，钨极融化脱落于熔池中。

5．收弧速度太快，未将弧坑填满，熔渣来不及浮上来，形成弧坑夹渣。

防止夹渣的措施：1.彻底清除前层焊渣。

2.在焊接规范允许范围内采用较高电流，降低焊接速度。

3.清除母材坡口污物，保证坡口的清洁度。

4.提高焊接操作技术，在焊接过程中要始终保持熔池清晰、熔渣与液态金属良好分离。

三、未熔未熔合指填充金属与母材之间，或填充金属互相之间的熔合状态不良（或没有熔合在一起）。

未熔产生的原因：产生未熔合的根本原因是焊接热量不够，被焊件没有充分熔化造成的。
