焊接常见缺陷分析与控制

焊接缺陷危害分析及其采取的工艺措施焊接是现代工业生产中最常见的加工工艺之一，但也容易造成焊接缺陷，如气孔、裂纹、夹渣等，这些缺陷不仅影响产品的外观和质量，还可能导致严重的安全事故。

因此，对焊接缺陷进行分析并采取相应的工艺措施是非常重要的。

一、焊接缺陷危害分析1.气孔：气孔指焊缝中的气体孔洞，这些气孔会导致焊缝强度降低，从而影响产品的使用寿命。

在高温、高压环境下，气孔还会导致焊缝的爆裂、破损等事故。

此外，焊接过程中产生的气孔还可能影响产品的封闭性和内部结构的安全性。

2.裂纹：焊接过程中产生的裂纹是焊接缺陷中比较严重的一种，它不仅大幅降低产品的强度和耐久性，还会导致焊接构件的失效。

特别是在高温、高压及震动等环境下，焊接裂纹很容易扩展，从而引发安全事故。

3.夹渣：夹渣是金属残渣或掉落在焊缝中的杂物，它会造成焊缝中部分区域断裂或分离，在高温、高压或振动的环境下容易引起产品的裂纹和断裂。

二、采取的工艺措施1.提高焊接质量控制：焊接过程中应严格控制气体含量，确保焊接工作区域的干燥和清洁，并加强焊接过程的监控和控制。

同时，对焊接设备和焊接工具进行维护和检修，保证设备状态以及焊接操作者的技术水平。

2.选择高品质的焊材：焊接过程中使用高品质的焊接材料，能有效减少焊缝中的夹渣和气孔，并提高焊接的强度和耐久性。

同时，选用适合任务的焊接材料和焊接工艺，也是降低缺陷发生率的有效措施之一。

3.采用合适的焊接工艺：针对不同的焊接任务，选择相应的焊接工艺，比如是手工焊、自动焊、埋弧焊等，能充分发挥这些工艺的优势，减少缺陷的发生。

4.使用检测和修复工具：对焊接过程和成品焊缝进行定期检查和修复，如使用钢丝刷、磨砂轮、压缩机等工具，将焊接缺陷修复，保证产品的质量和安全性。

总而言之，焊接缺陷是生产安全的重大隐患，企业应充分认识焊接缺陷的危害，采取相应的措施加强质量管理，以保证产品质量和安全性。

压力容器焊接缺陷分析与防治措施1.焊接接头裂纹：焊接接头裂纹是最常见的焊接缺陷之一、裂纹通常会在焊接后出现，局部会有明显的变形。

裂纹的形成原因可能是焊接材料的质量不好，焊接接头的几何形状不合适，焊接过程中的应力集中或温度变化等。

2.焊缝气孔：焊缝气孔是由于焊接过程中产生的气体未能完全排出而形成的。

气孔的存在会导致焊缝的强度降低，容易造成渗漏，进而导致压力容器的失效。

3.焊接结构变形：在压力容器的焊接过程中，由于焊接过程中产生的热量，容易导致焊接结构的变形。

焊接结构的变形会导致内部应力集中，从而引发裂纹和其他缺陷。

针对压力容器焊接缺陷，可以采取以下防治措施：1.选择合适的焊接材料和焊接工艺：选择合适的焊接材料和焊接工艺非常重要。

应根据压力容器的使用环境和材料特性选择合适的焊接材料，确保其具有良好的焊接性能。

同时，采用适当的焊接工艺和参数，控制焊接过程中的温度和应力分布，降低焊接缺陷的产生风险。

2.严格控制焊接质量：在焊接过程中，要严格按照相关的焊接规范和标准进行操作。

采用合适的检测方法和设备，对焊接接头进行检测和评估，及时发现和修复缺陷，确保焊接质量。

3.合理设计焊接结构：在压力容器的设计中，应合理考虑焊接结构的几何形状和焊接方式。

避免焊接接头的集中应力和变形，尽量减少焊接缺陷的发生。

4.加强人员培训和质量管理：培训焊接操作人员的技能和意识，提高其对焊接质量的认识和重视程度。

加强质量管理，建立完善的质量控制体系，确保焊接质量的可靠性。

总之，压力容器焊接缺陷的分析和防治是确保压力容器安全性的重要环节。

通过合适的焊接材料和工艺选择、严格控制焊接质量、合理设计焊接结构以及加强人员培训和质量管理等措施，可以有效减少焊接缺陷的发生风险，提高压力容器的耐压能力和安全性。

常见焊点缺陷及分析1. 引言焊接是一种将金属零件通过熔化并在冷却过程中形成联接的技术。

在焊接过程中，焊点缺陷是不可避免的，它们可能会对焊接连接的强度、可靠性和外观造成负面影响。

理解和分析常见的焊点缺陷对于确保焊接连接的质量至关重要。

本文将介绍几种常见的焊点缺陷，包括松动焊点、气孔、夹杂物和热裂纹，并对其产生的原因和分析方法进行探讨。

2. 常见焊点缺陷及分析2.1 松动焊点松动焊点是指焊接接头中的焊点出现松动或脱落的现象。

这种缺陷可能是由焊接接头的设计不良、焊接过程中温度和压力不足、焊接材料不匹配或焊接后应力集中等因素造成的。

在分析时，可以通过检查焊接接头的外观和使用显微镜观察焊点的表面来确定是否存在松动焊点。

针对松动焊点的修复方法包括重新焊接、补焊或增加焊接材料等。

2.2 气孔气孔是指焊接接头中的小空洞或气泡。

气孔可以分为气孔性缺陷和气孔状缺陷两种类型。

气孔性缺陷是由于焊接过程中金属熔融时溶解的气体无法顺利逸出而形成的。

气孔状缺陷则是由焊接材料中的气孔聚集而成。

气孔的出现可能是由于焊接材料或焊接环境中存在杂质、气体成分不纯或焊接过程中的不良操作造成的。

分析气孔缺陷时，可以通过X射线检测、显微镜观察和金相分析等方法进行定性和定量的评估。

修复气孔缺陷的方法包括重新焊接、吹除气孔、填充焊接材料等。

2.3 夹杂物夹杂物是指焊接接头中的杂质或外来物质。

焊接过程中，杂质和外来物质可能会被夹在焊接材料中，导致焊点出现缺陷。

夹杂物的存在可能会降低焊接接头的强度和可靠性。

夹杂物的形成原因包括焊接材料的纯净度不高、焊接环境的污染、焊接操作的不当等。

分析夹杂物缺陷时，可以通过显微镜观察、化学分析和金相测试等方法进行定性和定量的评估。

修复夹杂物缺陷的方法包括重新焊接、清除夹杂物、更换焊接材料等。

2.4 热裂纹热裂纹是指焊接接头中的裂纹缺陷。

焊接过程中，焊接材料经历了热收缩和冷却的过程，可能会导致焊接接头出现残余应力和裂纹。

常见焊接缺陷及防止措施(一) 未焊透【1】产生原因：（1）由于坡口角度小，钝边过大，装配间隙小或错口；所选用的焊条直径过大，使熔敷金属送不到根部。

（2）焊接电源小，远条角度不当或焊接电弧偏向坡口一侧；气焊时，火焰能率过小或焊速过快。

（3）由于操作不当，使熔敷金属未能送到预定位置，号者未能击穿形成尺寸一定的熔孔。

（4）用碱性低氢型焊条作打底焊时，在平焊接头部位也容易产生未焊透。

主要是由于接头时熔池溢度低，或采用一点法以及操作不当引起的。

【2】防止措施：（1）选择合适的坡口角度，装配间隙及钝边尺寸并防止错口。

（2）选择合适的焊接电源，焊条直径，运条角度应适当；气焊时选择合适的火焰能率。

如果焊条药皮厚度不均产生偏弧时，应及时更换。

（3）掌握正确的焊接操作方法，对手工电弧焊的运条和气焊，氩弧焊丝的送进应稳，准确，熟练地击穿尺寸适宜的熔孔，应把熔敷金属送至坡口根部。

（4）用碱性低氢型焊条焊接16MN尺寸钢试板，在平焊接关时，应距离焊缝收尾弧？10～15MM的焊缝金属上引弧；便于使接头处得到预热。

当焊到接头部位时，将焊条轻轻向下一压，听到击穿的声音之后再灭弧，这样可消除接头处的未焊透。

如果将接头处铲成缓坡状，效果更好。

(二) 未熔合【1】产生原因：（1）手工电弧焊时，由于运条角度不当或产生偏弧，电弧不能良好地加热坡口两侧金属，导致坡口面金属未能充分熔化。

（2）在焊接时由于上侧坡口金属熔化后产生下坠，影响下侧坡口面金属的加热熔化，造成“冷接”。

（3）横接操作时，在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位置未能错开一定的距离，使上坡口熔化金属下坠产生粘接，造成未熔合。

（4）气悍时火焰能率小，氩弧焊时电弧两侧坡口的加热不均，或者坡口面存在污物等。

【2】防止措施：（1）选择适宜的运条角度，焊接电弧偏弧时应及时更换焊条。

（2）操作时注意观察坡口两侧金属熔化情况，使之熔合良好。

最常见焊接缺陷并分析原因焊接是将金属材料通过热和力的作用加以融合，使其成为连续的整体。

然而，在实际的焊接过程中，由于操作技术、材料和设备等因素的不完善，往往会导致焊接缺陷的产生。

以下是常见的焊接缺陷及其原因的分析。

1. 焊缝未完全填满或填充不均匀：原因一：焊接参数不合理，如焊接电流、电压、速度等设定错误，导致焊花无法完全填满焊缝。

原因二：焊接速度过快或过慢，都会导致填充不均匀的现象出现。

原因三：焊丝供给不稳定，可能会导致焊缝填充不足。

2. 焊缝未充分熔合：原因一：焊接电流过小，热量不足，焊缝无法充分熔化。

原因二：焊接速度过快，使得焊缝无法充分熔化。

原因三：焊接材料质量差，可能存在夹杂物或杂质，使焊缝无法充分熔化。

3. 焊缝裂纹：原因一：焊接过程中产生的焊接应力超过了材料的承载能力，从而引发焊缝裂纹。

原因二：焊接材料本身的裂纹敏感性较高。

原因三：焊接过程中温度过高，过快冷却，引起热应力造成裂纹。

4. 气孔：原因一：焊工操作不当，引入大量空气进入焊接区域。

原因二：焊接环境湿度过高，焊材含水量较高，蒸汽在焊接时形成气孔。

原因三：焊接电流过大，使得电解液膨胀并形成气孔。

5. 偏心焊缝：原因一：焊工操作不准确，在焊接过程中无法保持合适的焊接位置，导致焊缝偏移。

原因二：焊接设备的不准确性或不稳定性，可能导致焊缝位置不正确。

6. 焊接变形：原因一：在多道焊接中，没有采取适当的换向焊接方法，导致焊接变形。

原因二：焊接时温度过高，快速冷却会导致焊接变形。

原因三：焊接残余应力超过了材料的承载能力，导致焊接变形。

以上是焊接过程中常见的缺陷及其原因的分析，通过了解这些缺陷和原因，焊工可以采取相应的措施来减少和避免焊接缺陷的发生，从而提高焊接质量。

焊接缺陷分析报告一、背景介绍焊接是金属加工中常见的连接方法之一，广泛应用于各个领域。

然而，在焊接过程中，由于操作不当、选材问题、设备故障等原因，往往会导致焊接缺陷的产生。

本报告旨在分析焊接缺陷的类型、原因及其对焊接质量的影响，以提出相应的改善措施。

二、焊接缺陷类型1.焊缝不完全充满：焊缝中存在裂纹、气孔、夹渣等缺陷，导致焊缝强度不足、密封性差。

该缺陷可能由焊接参数设置不当、焊接速度过快等原因引起。

2.焊缝凹陷：焊缝凹陷往往是由于焊接时应力过大，导致两侧金属向内收缩而形成的。

焊缝凹陷会影响焊接强度和密封性，特别是在高压和液体介质下易导致泄漏。

3.焊接变形：焊接过程中，由于焊接温度的快速变化，金属会发生热胀冷缩，导致焊接件变形。

焊接变形不仅影响外观，还可能影响密封性、连接精度等。

4.焊缝裂纹：焊缝裂纹是一种严重的焊接缺陷，会降低焊缝的强度和密封性。

主要原因包括焊接应力超限、材料选择不当、焊接参数设置错误等。

三、焊接缺陷原因分析1.操作不当：焊接操作时，如果操作人员没有按照焊接工艺要求进行操作，如焊接时间、电流、电压等参数设置错误，就会导致焊接缺陷的产生。

2.材料问题：焊接材料的选择直接影响焊接质量。

如果材料质量不合格，或者不同材料的焊接匹配性差，就会导致焊接缺陷的产生。

3.设备故障：焊接设备的故障会导致焊接过程中参数无法得到有效控制，从而产生焊接缺陷。

例如，焊接机电源稳压性能不佳、焊接电极磨损严重等。

四、焊接缺陷对质量的影响焊接缺陷对焊接质量的影响主要表现在以下几个方面：1.强度下降：焊接缺陷会导致焊接强度下降，从而降低焊接件的承载能力。

2.密封性差：焊接缺陷会导致焊缝的密封性下降，从而可能引起泄漏等问题。

3.外观不良：焊接缺陷使焊接件出现凹陷、裂纹等不良外观，影响产品的美观度。

4.使用寿命受限：焊接缺陷会在使用过程中逐渐扩大，从而缩短焊接件的使用寿命。

五、改善措施针对以上分析的机理和原因，我们可以采取以下措施来改善焊接缺陷：1.提高操作技能：强化焊工的培训，确保其具备良好的焊接技能和操作习惯。

焊接工艺常见缺陷和整改措施总结(一)焊接工艺常见缺陷和整改措施总结焊接是工业、制造业中常见的一种连接技术，它的优劣直接影响着焊接件的质量和使用寿命。

但是，焊接工艺中常会出现一些缺陷，这些缺陷不仅会降低焊接件的使用寿命，还会对生产和使用造成不良影响。

本文将总结焊接工艺常见缺陷和整改措施。

1. 焊接变形焊接变形是焊接工艺中常见的一种缺陷，它会导致焊接件的尺寸和形状发生变化，从而影响使用。

为了消除焊接变形，需要采取一些措施，例如：（1）采用适当的加工顺序和焊接顺序；（2）控制焊接温度和速度；（3）合理改善工件加工和组装精度。

2. 焊接裂纹焊接裂纹是一种严重的焊接缺陷，它会导致焊接件的破裂和失效。

为了消除焊接裂纹，需要采取一些措施，例如：（1）采用适当的焊接工艺参数和材料；（2）消除焊接区域的缺陷和杂质；（3）控制焊接过程中的应力和变形。

3. 焊接气孔焊接气孔是一种常见的焊接缺陷，它会导致焊接件的强度和气密性降低。

为了消除焊接气孔，需要采取一些措施，例如：（1）采用干燥的焊接材料和设备；（2）控制焊接过程中的气体成分和压力；（3）避免焊接材料和基材的氧化和蒸发。

4. 焊接夹渣焊接夹渣是一种焊接缺陷，它会导致焊接件的强度降低和损坏。

为了消除焊接夹渣，需要采取一些措施，例如：（1）采用适当的焊接工艺参数和材料；（2）保持焊接区域的清洁和干燥；（3）控制焊接过程中的焊接速度和焊丝输送。

5. 焊接未熔合焊接未熔合是一种焊接缺陷，它会导致焊接件的强度和连接性降低。

为了消除焊接未熔合，需要采取一些措施，例如：（1）加强预热和焊接温度控制；（2）采用适当的焊接顺序和焊接角度；（3）检查焊接材料和基材的表面情况。

综上所述，焊接工艺中常见的缺陷和整改措施是多种多样的，采取正确的措施和方法可以有效地消除这些缺陷，提高焊接件的质量和使用寿命。

因此，在焊接过程中，应仔细分析焊接缺陷的原因，采取合理的整改措施，确保焊接质量和安全。

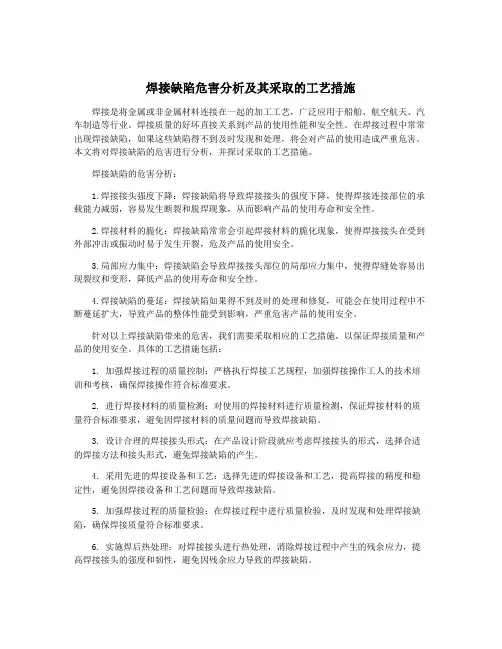

焊接缺陷危害分析及其采取的工艺措施焊接是将金属或非金属材料连接在一起的加工工艺，广泛应用于船舶、航空航天、汽车制造等行业。

焊接质量的好坏直接关系到产品的使用性能和安全性。

在焊接过程中常常出现焊接缺陷，如果这些缺陷得不到及时发现和处理，将会对产品的使用造成严重危害。

本文将对焊接缺陷的危害进行分析，并探讨采取的工艺措施。

焊接缺陷的危害分析：1.焊接接头强度下降：焊接缺陷将导致焊接接头的强度下降，使得焊接连接部位的承载能力减弱，容易发生断裂和脱焊现象，从而影响产品的使用寿命和安全性。

2.焊接材料的脆化：焊接缺陷常常会引起焊接材料的脆化现象，使得焊接接头在受到外部冲击或振动时易于发生开裂，危及产品的使用安全。

3.局部应力集中：焊接缺陷会导致焊接接头部位的局部应力集中，使得焊缝处容易出现裂纹和变形，降低产品的使用寿命和安全性。

4.焊接缺陷的蔓延：焊接缺陷如果得不到及时的处理和修复，可能会在使用过程中不断蔓延扩大，导致产品的整体性能受到影响，严重危害产品的使用安全。

针对以上焊接缺陷带来的危害，我们需要采取相应的工艺措施，以保证焊接质量和产品的使用安全。

具体的工艺措施包括：1. 加强焊接过程的质量控制：严格执行焊接工艺规程，加强焊接操作工人的技术培训和考核，确保焊接操作符合标准要求。

2. 进行焊接材料的质量检测：对使用的焊接材料进行质量检测，保证焊接材料的质量符合标准要求，避免因焊接材料的质量问题而导致焊接缺陷。

3. 设计合理的焊接接头形式：在产品设计阶段就应考虑焊接接头的形式，选择合适的焊接方法和接头形式，避免焊接缺陷的产生。

4. 采用先进的焊接设备和工艺：选择先进的焊接设备和工艺，提高焊接的精度和稳定性，避免因焊接设备和工艺问题而导致焊接缺陷。

5. 加强焊接过程的质量检验：在焊接过程中进行质量检验，及时发现和处理焊接缺陷，确保焊接质量符合标准要求。

6. 实施焊后热处理：对焊接接头进行热处理，消除焊接过程中产生的残余应力，提高焊接接头的强度和韧性，避免因残余应力导致的焊接缺陷。

焊接缺陷产生原因分析及防治措施随着现代工业和制造业的发展，焊接技术的应用越来越广泛。

然而，在不断增加的焊接工程中，焊接缺陷问题也日益凸显。

焊接缺陷对焊接接头的质量和性能有着不可忽视的影响。

为了提高焊接接头的质量，需要深入了解焊接缺陷的产生原因，采取有效的防治措施。

一、焊接缺陷的分类1.焊接孔洞：是最严重的缺陷之一。

它们出现的原因可能是由于焊接区域的污染、松散物质、气孔或有效焊接熔池成分的合金不足导致。

2.焊接裂纹：由焊接过程引起的应力、过热或过冷引起的应力，不良的焊接施工或材料导致的应力等因素造成的裂纹。

3.焊接夹渣：焊接时，渣和气泡也可能在焊接接头中被引入。

这些夹杂物的存在会导致焊接接头的强度下降。

4.焊接凸起：易于出现在对焊、拖焊和坡口焊焊接的开端，并且很难消除。

二、焊接缺陷产生的原因1.焊接材料的质量问题。

如果使用的焊丝或焊条受到了污染或材料不合格等问题，焊接接头质量就可能受到影响。

2.操作不当。

如果焊接时没有遵循标准的焊接工艺，如焊接电流、电压和气体流量等设置不当，也会导致焊接缺陷。

3.人为原因。

焊接操作者经验和技术的欠缺，不正确的操作和操作步骤，从而引起焊接缺陷。

4.材料选择不当。

对于不同的焊接材料，需要选用不同的焊接工艺和方法，如果选用不当，也会导致焊接缺陷的产生。

三、防治焊接缺陷的措施1.提高焊接材料的质量。

在焊接材料的选择过程中，应尽量选用高品质的焊接材料，并确保其焊接性能符合要求。

2.正确选用焊接工艺。

焊接工艺应合理，具有合适的焊接参数、清洁度和气体保护等等。

3.加强焊接培训。

工人必须受到焊接培训并掌握合适的焊接技术、方法和技巧。

4.加强质量管理。

通过加强质量管理，避免质量问题和无序操作，杜绝相关缺陷的出现。

5.实施检测和验证。

利用非毁性检测等试验方法，确保焊接质量，消除潜在缺陷。

综上所述，理解焊接缺陷产生的原因是关键，如何采取有效的防治措施，对保证焊接接头的安全和质量至关重要。

焊接中常见的缺陷及防治措施A、外部缺陷一、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。

2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。

3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。

⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。

⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。

4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。

二、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。

2、原因分析焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。

3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢；⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条（枪）角度。

4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。

三、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于3㎜。

2、原因分析焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。

常见焊接缺详分析及解决方案一般焊缝中常见缺陷有：气孔、夹渣、未焊透、未熔合和裂纹等，对于焊缝内部缺陷性质估判以及缺陷产生原因、防止措施，大体总结有以下几点：一、气孔缺陷产生的原因主要是：焊材未按规定温度烘干，焊条药皮变质脱落、焊芯锈蚀，焊丝清理不干净，手工焊时电流过大，电弧过长；埋弧焊时电压过高或网络电压波动太大；气体保护焊时保护气体纯度低等。

如果焊缝中存在气孔，既破坏了焊缝金属的致密性，又使焊缝有效截面积减少，降低了机械性能，特别是链状气孔对弯曲和冲击韧性会有比较明显的降低。

防止措施有：不使用药皮开裂、剥落、变质及焊芯锈蚀的焊条，生锈焊丝必须除锈后才能使用。

所用焊材应按规定温度烘干，坡口及其两侧清理干净，并要选用合适的焊接电流、电弧电压和焊接速度等。

二、夹渣缺陷产生的原因有：焊接电流过小、速度过快、熔渣来不及浮起，被焊边缘和各层焊缝清理不干净，其本金属和焊接材料化学成分不当，含硫、磷较多等。

防止措施有：正确选用焊接电流，焊接件的坡口角度不要太小，焊前必须把坡口清理干净，多层焊时必须层层清除焊渣；并合理选择运条角度、焊接速度等。

三、未焊透缺陷产生的原因一般是：坡口钝边间隙太小、焊接电流太小或运条速度过快、坡口角度小、运条角度不对，以及电弧偏吹等。

防止措施有：合理选用焊缝坡口型式、焊缝装配间隙，和采用正确的焊接工艺等。

四、未熔合缺陷产生的原因是：坡口未清理干净、焊接速度太快、电流过小或过大、焊条角度不对，电弧偏吹等。

防止措施：正确选用焊缝坡口和电流，坡口清理干净，正确操作、防止焊偏等。

五、裂纹热裂纹产生的原因是：焊接时熔池的冷却速度很快，造成偏析;焊缝受热不均匀产生拉应力造成热裂纹缺陷。

防止措施：限制母材和焊接材料中易偏析元素和有害杂质含量，主要限制硫含量，提高锰含量；提高焊条或焊剂的碱度，以降低杂质含量，改善偏析程度；改进焊接结构形式，采用合理的焊接顺序，提高焊缝收缩时的自由度。

冷裂纹产生的原因：被焊材料淬透性较大，在冷却过程中受到焊接拉力作用时易开裂；焊接时冷却速度太快，造成氢气来不及逸出而残留在焊缝中，以气体状态进到金属的细微孔隙中，并造成很大的压力，使局部金属产生很大的压力而形成冷裂纹；焊接应力拉应力并与氢的析集中和淬火脆化同时发生时易形成冷裂纹。

焊接缺陷危害分析及其采取的工艺措施焊接是一种常见的金属连接工艺，广泛应用于航空航天、汽车制造、建筑等领域。

在焊接过程中常常会出现各种焊接缺陷，这些缺陷不仅会降低焊接接头的强度和密封性，还可能引发安全隐患。

对焊接缺陷的危害进行分析，并采取相应的工艺措施是十分重要的。

一、焊接缺陷的危害分析1.焊接缺陷对焊接接头性能的影响焊接缺陷会对焊接接头的强度、韧性、密封性等性能产生严重的影响。

例如焊接裂纹会导致焊接接头的强度降低，从而影响焊接接头的可靠性。

焊接气孔和夹杂会降低焊接接头的密封性和耐蚀性，严重影响焊接接头的使用寿命。

焊接缺陷还会对设备的使用安全性产生严重影响。

例如焊接接头的断裂可能导致设备的失效，造成严重的安全事故。

焊接缺陷还会降低设备的使用寿命，增加维护和更换成本。

焊接缺陷还会对环境产生影响。

例如焊接接头的泄漏会导致有害物质的泄露，对环境造成污染，严重影响环境的可持续发展。

1.焊接裂纹2.焊接气孔焊接气孔是焊接过程中常见的气体夹杂缺陷。

焊接气孔会导致焊接接头的密封性和耐蚀性降低，严重影响设备的使用寿命。

焊接气孔还会对环境产生影响，泄露有害物质。

3.焊接夹杂三、采取的工艺措施1.焊接工艺优化在焊接过程中，应根据焊接材料、焊接工艺和环境等因素，优化焊接工艺参数，减少焊接缺陷的产生。

例如通过合理选择焊接工艺、提高焊接材料的质量等方式，减少焊接缺陷的产生。

2.焊接质量控制在焊接过程中，应加强对焊接质量的控制，严格执行焊接工艺规范，确保焊接接头的质量。

例如加强对焊接人员的培训，加强对焊接设备的维护，提高焊接操作的规范性等方式，提高焊接接头的质量。

3.焊接检测技术通过使用先进的焊接检测技术，对焊接接头进行全面的检测和评估，及时发现和修复焊接缺陷。

例如使用超声波探伤技术、X射线检测技术等，发现和修复焊接缺陷，提高焊接接头的质量。

4.持续改进在生产实践中，应不断总结经验，积累技术，持续改进焊接工艺和技术，降低焊接缺陷的产生。

焊接问题分析及防治措施常见缺陷有圆形缺陷（气孔、夹渣、夹钨等）、条形缺陷（条孔，条渣）、焊接裂纹、未焊透、未熔合、焊缝外形尺寸与形状不符合要求、咬边、焊瘤、弧坑等1、圆形缺陷定义：长宽比小于等于3得非裂纹、未焊透与未熔合缺陷。

圆形缺陷包括气孔、块状夹渣、夹钨等缺陷。

a、气孔得成像：呈暗色斑点，中心黑度较大,边缘较浅平滑过渡，轮廓较清晰。

b、夹渣（非金属）得成像：呈暗色斑点，黑度分布无规律，轮廓不圆滑，小点状夹渣轮廓较不清晰。

c、夹钨(金属夹渣)成像：呈亮点，轮廓清晰。

气孔就是指在焊接时，熔池中得气泡在凝固时未能逸出而形成得空穴。

产生气孔得。

主要原因有：坡口边缘不清洁，有水份、油污与锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。

由于气孔得存在，使焊缝得有效截面减小，过大得气孔会降低焊缝得强度，破坏焊缝金属得致密性。

雨天作业，未做好防风措施，焊条选择不合适。

预防产生气孔得办法就是：选择合适得焊接电流与焊接速度，认真清理坡口边缘水份、油污与锈迹。

严格按规定保管、清理与焙烘焊接材料2、条形缺陷定义：不属于裂纹、未焊透与未熔合得缺陷，当缺陷得长宽比大于3时，定义为条状缺陷，包括条渣与条孔。

夹渣就就是残留在焊缝中得熔渣。

夹渣也会降低焊缝得强度与致密性。

产生夹渣得原因主要就是：焊缝边缘有氧割或碳弧气刨残留得熔渣；坡口角度或焊接电流太小，或焊接速度过快。

在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。

防止产生夹渣得措施就是：选择合适种类得焊条、焊剂；多层焊时，认真清理前层得熔渣；正确选取坡口尺寸，认真清理坡口边缘，选用合适得焊接电流与焊接速度，运条摆动要适当。

3、未焊透定义：未焊透就是指母材金属之间没有熔化，焊缝金属没有进入接头得部位根部造成得缺陷。

影像特征：未焊透得典型影像就是细直黑线，两侧轮廓都很整齐，为坡口钝边痕迹，宽度恰好就是钝边得间隙宽度。
