所有塑胶原料特性汇总
- 格式:docx
- 大小:67.79 KB
- 文档页数:16
所有塑胶原料特性汇总塑胶原料在现代工业和日常生活中都扮演着极为重要的角色,其种类繁多,特性各异。
了解不同塑胶原料的特性对于正确选择和应用它们至关重要。
以下是对常见塑胶原料特性的详细介绍。
聚乙烯(PE)聚乙烯是应用广泛的一种塑胶原料。
它具有良好的化学稳定性,能耐大多数酸碱的侵蚀。
低密度聚乙烯(LDPE)质地柔软,透明度较高,常用于制作薄膜,如食品包装膜等。
高密度聚乙烯(HDPE)则硬度较高,具有较好的机械强度,常被用于制造塑料瓶、管材等。
线性低密度聚乙烯(LLDPE)兼具了 LDPE 和 HDPE 的一些优点,具有更高的抗拉伸强度和抗穿刺性能。
聚丙烯(PP)PP 的优点众多,它的密度较小,是最轻的通用塑料之一。
具有较高的耐热性,能在 100℃以上的温度下进行消毒灭菌。
此外,PP 的耐腐蚀性也较好,对多数化学溶剂表现出惰性。
在日常生活中,PP 常用于制造餐具、水桶、洗衣机内筒等。
聚苯乙烯(PS)PS 分为通用聚苯乙烯(GPPS)和抗冲击聚苯乙烯(HIPS)。
GPPS 透明度高,刚性好,但较脆。
HIPS 则在一定程度上改善了脆性,提高了冲击强度。
PS 常用于制作电器外壳、玩具、一次性餐具等。
聚氯乙烯(PVC)PVC 是世界上产量最大的塑料品种之一。
它具有良好的耐腐蚀性和阻燃性,但在加工过程中需要添加增塑剂以改善其柔韧性。
硬 PVC 常用于制造管材、门窗型材等,软PVC 则常用于制作电线电缆的绝缘层、薄膜等。
聚碳酸酯(PC)PC 具有优异的机械性能,强度高,韧性好,同时具有良好的透明度和尺寸稳定性。
它耐高温,能在 130℃左右长期使用。
PC 常用于制造汽车灯罩、光学镜片、电子电器零部件等。
丙烯腈丁二烯苯乙烯共聚物(ABS)ABS 是一种综合性能良好的工程塑料,具有较高的强度和韧性,表面硬度高,耐化学腐蚀性较好。
它广泛应用于电子电器外壳、汽车零部件、玩具等领域。
聚酰胺(PA,尼龙)尼龙具有良好的耐磨性、自润滑性和耐疲劳性。
注塑材料——20种塑料特点注塑成型是一种常见的塑料加工方法,广泛应用于各个领域,如汽车、电子、家电、医疗、玩具等。
在注塑成型中,材料的选择至关重要。
下面将介绍20种常见的注塑材料以及它们的特点。
1.ABS(丙烯腈-丁二烯-苯乙烯共聚物):易于加工,具有较高的强度和韧性,耐冲击、耐化学品,广泛用于汽车零件、电子产品和家电等领域。
2.PC(聚碳酸酯):具有极高的冲击强度和透明性,耐高温,广泛应用于透明部件、安全头盔和电子产品外壳等。
3.PP(聚丙烯):具有较高的熔点和抗拉强度,耐化学品和疲劳,广泛用于容器、管道和家具等。
4.PE(聚乙烯):具有良好的耐化学品性能,优异的绝缘性能和低吸水性,广泛用于包装材料、电线电缆和管道等。
5.PVC(聚氯乙烯):具有优良的耐候性、耐磨性和耐腐蚀性,广泛应用于建筑材料、电线电缆和医疗设备等。
6.PS(聚苯乙烯):具有良好的透明性、韧性和耐冲击性,广泛应用于家居用品、电子产品外壳和食品包装等。
7.PA(聚酰胺):具有优异的强度、韧性和耐磨性,耐化学品,广泛用于机械零件、汽车零件和纤维等。
8.POM(聚甲醛):具有良好的刚性和耐磨性,低摩擦系数,广泛应用于齿轮、轴承和汽车部件等。
9.PBT(聚对苯二甲酸丁二醇酯):具有良好的机械性能和耐热性,耐化学品和电气性能,广泛用于电子产品、汽车零件和电器外壳等。
10.PMMA(聚甲基丙烯酸甲酯):具有良好的透明性、耐候性和耐化学品性能,广泛应用于光学镜片、标牌和装饰材料等。
11.PET(聚对苯二甲酸乙二醇酯):具有优异的拉伸性能和透明性,耐高温和抗腐蚀性,广泛用于瓶装饮料、纤维和电子产品等。
12.EVA(乙烯-醋酸乙烯共聚物):具有良好的柔韧性和耐撕裂性,耐低温和电绝缘性能,广泛应用于鞋材、塑胶袋和乳胶制品等。
13.TPE(热塑性弹性体):具有优良的弹性和柔软性,耐寒性、耐化学品和耐磨性,广泛用于密封圈、手柄和电线保护套等。
14.PA+GF(聚酰胺+玻璃纤维):具有优异的机械性能、热稳定性和绝缘性能,广泛应用于汽车零件、电器外壳和工程零件等。
常用塑胶材料性能塑胶材料是在高分子化合物中添加适量的助剂,经过加工制成各种形状的材料。
由于其具有良好的物理、化学性能以及可塑性,所以广泛应用于各个领域,如包装、建筑、汽车、电子等。
以下是常用塑胶材料的性能详解。
1.聚乙烯(PE)聚乙烯是一种常见的塑胶材料,具有良好的韧性和耐热性。
它具有很好的耐化学腐蚀性,可以在酸、碱等各种环境中使用。
聚乙烯还具有良好的电绝缘性能,因此它经常被用于电线电缆的绝缘层。
2.聚丙烯(PP)聚丙烯是一种常用的塑胶材料,具有较高的硬度和高温稳定性。
它具有良好的化学稳定性,可以在酸、碱等多种介质中使用。
聚丙烯还具有良好的电绝缘性能和低水吸收性能。
3.聚氯乙烯(PVC)聚氯乙烯是一种广泛应用的塑胶材料,具有良好的耐候性和耐腐蚀性。
它具有很好的可塑性,可以通过加热和压力加工成各种形状。
聚氯乙烯还具有很好的电绝缘性能和耐酸碱性能,因此广泛应用于电缆绝缘层、防护罩等领域。
4.聚苯乙烯(PS)聚苯乙烯是一种常见的塑胶材料,具有良好的透明性和韧性。
它具有较高的硬度和脆性,因此常用于制作保护盒、杯子等产品。
聚苯乙烯还具有优良的电绝缘性能和耐化学性能。
5.聚酯(PET)聚酯是一种常用的塑胶材料,具有较高的强度和耐磨性。
它具有良好的耐高温性能和化学稳定性。
聚酯还具有良好的光滑性和透明性,因此常用于制作瓶子、纤维等产品。
6.聚碳酸酯(PC)聚碳酸酯是一种耐高温的塑胶材料,具有良好的透明性和耐冲击性。
它具有较高的硬度和强度,可以用于制作电子产品外壳、汽车零件等。
7.聚氨酯(PU)聚氨酯是一种耐磨性和耐腐蚀性较强的塑胶材料。
它具有较高的强度和耐温性能,可以在较宽的温度范围内使用。
聚氨酯还具有很好的弹性和耐磨性,因此常用于制作轮胎、密封件等产品。
这只是常用塑胶材料性能的一部分,还有很多其他塑胶材料,如聚醚砜(PES)、聚醚酮(PEEK)、聚对苯二甲酸乙二醇酯(PETG)等,它们都具有各自的特点和应用领域。
塑料名称代号特性应用聚丙烯PP 是最轻的塑料之一,其屈服、拉伸、压缩强度和硬度均优于低压聚乙烯,有很突出的刚性,高温(90℃)抗应力松弛性能良好,耐热性能较好,可在100℃以上使用,如无外力150℃也不变形,除浓硫酸、浓硝酸外,在许多介质中很稳定,低分子量的脂肪烃、芳香烃、氯化烃,对它有软化和溶胀作用,几乎不吸水,高频电性能不好,成型容易,但收缩率大,低温呈脆性,作一般结构零件,作耐腐蚀化工设备和受热的电气绝缘零件高密度聚乙烯HDPE 聚苯乙烯PS聚氯乙烯PVC 机械强度较高,化学稳定性及介电性能优良,耐油性及抗老化性能也较好,易熔接及粘合,价格较低。
缺点是使用温度低(在60℃以下),线膨胀系数大,成型加工性不良。
制品有管、棒、板、焊条及管件,除作日常生活用品外,主要用作耐磨蚀的结构材料或设备衬里材料(代替有色合金、不锈钢和橡胶)及电气绝缘材料。
PVC強度、電氣絕緣性、耐藥品性、加可塑劑會軟化、耐熱性不很好。
電線被覆、電線管、絕緣材料、膠帶。
車用座墊、化學工場配管、汽車零件。
水管、塑膠地板、屋頂材料、隔熱材料。
手提袋、皮帶、塑膠鞋、桌巾、透明瓶子、電話機。
玩具、農業用薄皮、塗料、藥碇包裝。
低密度聚乙烯LDPE 聚对苯二甲酸乙二醇酯PET酚醛塑料PF 机械性能很高,刚性大,冷流性小,耐热性很高(100℃以上),在水润滑下摩擦系数极低(0.01~0.03),PV值很高,有良好的电性能和抵抗酸碱侵蚀的能力,不易因温度和湿度的变化而变形,成型简便,价格低廉。
缺点是性质较脆、色调有限、耐光性差,耐电弧性较小,不耐强氧化性酸的腐蚀常用的为层压酚醛塑料和粉末状压塑料,有板材、管材及棒材等。
可用作农用潜水电泵的密封件和轴承、轴瓦、皮带轮、齿轮、制动装置和离合装置丙稀腈、丁二稀、苯乙烯ABS具有良好的综合性能,既高的冲击韧性和良好的机械性能,优良的耐热、耐油性能和化学稳定性,尺寸稳定、易机械加工,表面还可镀金属,电性能良好作一般结构或耐磨受力传动零件和耐腐蚀设备,用ABS制成泡沫夹层板可作小轿车车身聚甲醛POM 抗拉强度、冲击韧性、刚性、疲劳强度、抗蠕变性能都很高,尺寸稳定性好,吸水性小、摩擦系数小,有很好的耐化学药品能力,性能不亚于尼龙,但价格较低,缺点是加热易分解,成型比尼龙困难可用作轴承、齿轮、凸轮、阀门、管道螺帽、泵叶轮、车身底盘的小部件、汽车仪表板、汽化器、箱体、容器、杆件以及喷雾器的各种代铜零件聚甲基丙烯酸酯PMMA 聚对苯二甲酸丁二醇酯PBT聚酰胺6PA6疲劳强度和刚性较高,耐热性较好,摩擦系数低,耐磨性好,但吸湿性大,尺寸稳定性不够适用于中等载荷、使用温度≤100~120℃、无润滑或少润滑条件下工作的耐磨受力传动零件聚酰胺66PA66疲劳强度和刚性较高,耐热性较好,摩擦系数低,耐磨性好,但吸湿性大,尺寸稳定性不够适用于中等载荷、使用温度≤100~120℃、无润滑或少润滑条件下工作的耐磨受力传动零件聚碳酸脂PC 具有突出的冲击韧性和抗蠕变性能,有很高的耐热性,耐寒性也很好,脆化温度达-100℃,抗弯抗拉强度与尼龙相当,并有较高的延伸率和弹性模数,但疲劳强度小于尼龙66,吸水性较低,收缩率小,尺寸稳定性好,耐磨性与尼龙相当,并有一定的抗腐蚀能力。
常用塑胶材料的特性及使用范围一、丙烯腈-丁二烯-苯乙烯(ABS)(乳白色半透明)优点:1.力学性能和热性能均好,乳白色半透明,硬度高,表面易镀金属2.耐疲劳和抗应力开裂、冲击强度高3.耐酸碱等化学性腐蚀4.加工成型、修饰容易缺点:1.耐候性差2.耐热性不够理想,3.拉伸率底主要应用范围:机器盖、罩,仪表壳、手电钻壳、风扇叶轮,收音机、电话和电视机等壳体,部分电器零件、汽车零件、机械及常规武器的零部件改性的ABS共聚物:将ABS加入PVC中,可提高其冲击韧性、耐燃性、抗老化和抗寒能力,并改善其加工性能;将ABS与PC共混,可提高抗冲击强度和耐热性;以甲基丙烯酸甲酯替代ABS中丙烯腈组分,可制得MBS塑料,即通常所说的透明ABS。
ABS/NYLON耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVCPVC增加防火性、降低成本 ABS提供耐冲击性主要用于家电用品零组件、事务机器零组件ABS/PC增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计1.排气为防止在充模时出现排气不良、灼伤、熔接缝等缺陷,要求开设深度不大于0.04mm 的排气槽。
壁厚0.8 mm至3.2 mm之间,典型的壁厚约在2.5mm左右,3.8以上需要结构性发泡。
圆角最小在厚度的25%,最适当半径在厚度的60%。
收缩率:0.4%-0.7%一般取0.5%加强筋:高<3T 宽度0.5T 筋间距>2T 脱模角:0.5°-1.5°支柱加强筋高度4T,可达支柱高度的90%,宽度0.5T,长度2T,支柱:外经是内径2倍二、聚乙烯(PE)优点:1、柔软、无毒、透明易染色.2、耐冲击、耐药品,绝缘性佳。
缺点:1、不易押出、不易贴合2、热膨胀系数高 4、耐温性差用途:HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管,工业用化学容器、重包装袋和购物袋、洗发水瓶等。
各种塑胶材质的特性(精)各种塑膠材质的特性~~申请加精⼀.ABS:丙烯睛—丁⼆烯—苯聚合物- t0 t e+ }5 Y& \1.三种成份的作⽤ 1 O" ]+ X2 w- [$ q6 Z/ `/ N丙烯晴(A)——使制品较⾼硬度,提⾼耐磨性耐热性。
丁⼆烯(B)——加强柔顺性,保持材料韧性、弹性及耐冲击强度。
苯⼄烯(S)——保持良好成型性(流动性着⾊性)及保持材料刚性(注根据组分不同派⽣出多种规格牌号)。
: C9 U\9 E! g# }7 Y2.ABS具有良好的电镀性,是所有塑料中电镀性最好的。
3.ABS较GPPS抗冲击强度显著提⾼。
- U4 b* x( C4 O- a3 @- B8 P; g:4.ABS原料浅黄⾊不透明,制品表⾯光洁度好。
5.ABS收缩率⼩,尺⼨稳定。
6 P}, {7 t/ \6.不耐有机溶剂:如溶于酮、醛、酯、及氧化烃⽽形成乳浊流(ABS胶浆)。
7.材料共混性能:1 Y- U6 I- O. e4 h- j# UABS+PVC~~~提⾼韧性,耐燃性,抗⽼化。
' x1 p L: K( k8 F7 ^. [ABS+PC~~~提⾼抗冲击强度,耐热性。
ABS 的成型⼯艺1.成型加⼯前需充分⼲燥,使含⽔率< 0.1%,⼲燥条件温度 85℃,时间3HRS以上。
2.ABS流动性较好,易产⽣啤塑披锋,注射压⼒在70~~100MPa,不可太⼤。
9 z* C( Y/ a0 b8 b7 h( u3.料筒温度不易超过250℃前料筒 160~~~210℃、中料筒170~~~190℃、后料筒 160~~~180℃过⾼温会引起塑胶成份分解、使流动性降低。
4.模温40~~80℃,外观要求⾼,模温也要⾼。
$ W) T6 T* |5 N% s5.注射速度取中、低速为主。
注射⼒80~~130MPa。
6.ABS内应⼒检验:以制品浸⼊煤油中2分钟不出现裂纹为准。
⼆.MBS—透明ABS、聚甲基丙烯酸酯—丁⼆烯—苯⼄烯共聚物。

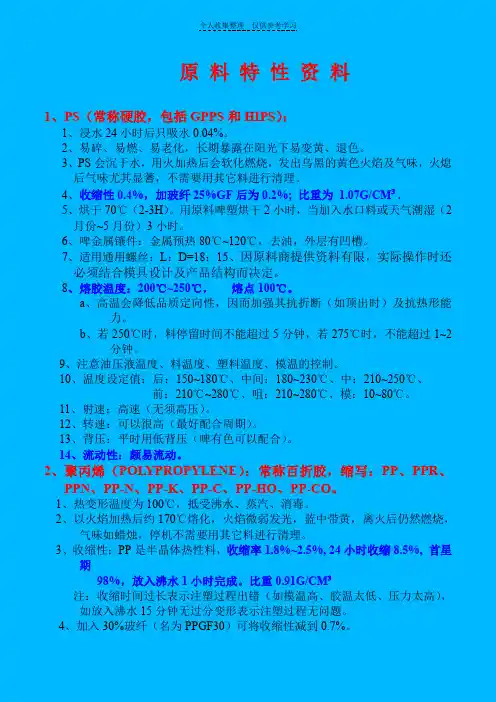

原料特性资料1、PS(常称硬胶,包括GPPS和HIPS):1、浸水24小时后只吸水0.04%。
2、易碎、易燃、易老化,长期暴露在阳光下易变黄、退色。
3、PS会沉于水,用火加热后会软化燃烧,发出乌黑的黄色火焰及气味,火熄后气味尤其显蓍,不需要用其它料进行清理。
4、收缩性0.4%,加玻纤25%GF后为0.2%; 比重为1.07G/CM³.5、烘干70℃(2-3H)。
用原料啤塑烘干2小时,当加入水口料或天气潮湿(2月份~5月份)3小时。
6、啤金属镶件:金属预热80℃~120℃,去油,外层有凹槽。
7、适用通用螺丝:L:D=18:15、因原料商提供资料有限,实际操作时还必须结合模具设计及产品结构而决定。
8、熔胶温度:200℃~250℃,熔点100℃。
a、高温会降低品质定向性,因而加强其抗折断(如顶出时)及抗热形能力。
b、若250℃时,料停留时间不能超过5分钟,若275℃时,不能超过1~2分钟。
9、注意油压液温度、料温度、塑料温度、模温的控制。
10、温度设定值:后:150~180℃、中间:180~230℃、中:210~250℃、前:210℃~280℃、咀:210~280℃、模:10~80℃。
11、射速:高速(无须高压)。
12、转速:可以很高(最好配合周期)。
13、背压:平时用低背压(啤有色可以配合)。
14、流动性:颇易流动。
2、聚丙烯(POLYPROPYLENE):常称百折胶,缩写:PP、PPR、PPN、PP-N、PP-K、PP-C、PP-HO、PP-CO。
1、热变形温度为100℃,抵受沸水、蒸汽、消毒。
2、以火焰加热后约170℃熔化,火焰微弱发光,蓝中带黄,离火后仍然燃烧,气味如蜡烛,停机不需要用其它料进行清理。
3、收缩性:PP是半晶体热性料,收缩率1.8%~2.5%, 24小时收缩8.5%, 首星期98%,放入沸水1小时完成。
比重0.91G/CM³注:收缩时间过长表示注塑过程出错(如模温高、胶温太低、压力太高),如放入沸水15分钟无过分变形表示注塑过程无问题。
所有塑胶原料特性汇总较好,但比ABS差。
成型性2.料温宜取180-230度,模温宜取40-60度,但对于高光泽要求的塑件,模温宜取60-80度。
同时,要注意防止成型过程中产生内应力,避免产生裂纹。
3.对于需要进行后处理的塑件,如喷漆、镀铬等,需要进行表面处理,以提高附着力和美观度。
4.在成型过程中,要注意控制冷却水温度和流量,以避免产生夹水纹等缺陷。
PMMA塑料有机玻璃)英文名称:___比重:1.18克/立方厘米成型收缩率:0.2-0.8%成型温度:160-220℃干燥条件:70℃2小时透明度高,耐候性好,耐化学腐蚀,易加工成型。
物料性1.有机玻璃是一种无定形料,吸湿性小,但易受静电影响,需要注意防静电处理。
2.有机玻璃的流动性较差,需要采取高料温、高模温等措施,以提高流动性。
成型性3.有机玻璃的成型温度较低,但要注意控制温度,避免产生气泡、裂纹等缺陷。
4.有机玻璃的收缩率较低,但要注意控制收缩率,以保证成型精度。
5.有机玻璃的表面易产生划痕,需要进行表面处理,以提高美观度。
POM塑料聚甲醛)英文名称:___比重:1.41克/立方厘米成型收缩率:1.5-3.5%成型温度:170-210℃干燥条件:80℃2小时机械强度高,硬度高,耐磨性好,耐化学腐蚀。
物料性1.POM是一种无定形料,吸湿性小,但易受静电影响,需要注意防静电处理。
2.POM的流动性较好,但要注意控制温度,避免产生气泡、缩孔等缺陷。
成型性3.POM的成型温度较低,但要注意控制温度,避免产生气泡、裂纹等缺陷。
4.POM的收缩率较高,但要注意控制收缩率,以保证成型精度。
5.POM的表面易产生气泡、缩孔等缺陷,需要进行表面处理,以提高美观度。
PMMA塑料,也称有机玻璃,适用于制作透明绝缘零件和强度一物料性。
该塑料的透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性能良好。
成型时宜高压注射,采用高料温、高模温的方式,同时设排气口,以防出现起泡。
所有塑胶原料特性汇总 Revised as of 23 November 2020
塑料原材料技术特性
一、目录:
1、
2、
3、
4、
5、
6、
7、
8、
9、
10、
11、
12、
13、
14、
15、
16、
17、
18、
19、
20、
21、
22、
ABS塑料
(丙烯腈-丁二烯-苯乙烯)
英文名称:Acrylonitrile Butadiene Styrene
比重:克/立方厘米成型收缩率:成型温度:200-240℃干燥条件:80-90℃ 2小时
PS 塑料(聚苯乙烯)
英文名称:Polystyrene
比重:克/立方厘米 成型收缩率: 成型温度:170-250℃ 干燥条件:---
PMMA 塑料(有机玻璃)(聚甲基丙烯酸甲脂)
英文名称:Polymethyl Methacrylate
比重:克/立方厘米
成型收缩率: 成型温度:160-230℃ 干燥条件:70-90℃ 4小时
POM 塑料(聚甲醛)
英文名称:Polyoxymethylene(Polyformaldehyde)
比重:克/立方厘米 成型收缩率: 成型温度:170-200℃ 干燥条件:80-90℃ 2小时
PP塑料
(聚丙烯)
英文名称:Polypropylene
比重:克/立方厘米成型收缩率:成型温度:160-220℃干燥条件:---
(聚乙烯)
英文名称:Polyethylene
比重:克/立方厘米成型收缩率:成型温度:140-220℃干燥条件:---
聚氯乙烯PVC
英文名称:Poly(Vinyl Chloride)
比重:克/立方厘米成型收缩率:成型温度:160-190℃干燥条件:---
PA塑料(尼龙)
(聚酰胺)
英文名称:Polyamide
比重:克/立方厘米克/立方厘米克/立方厘米成型收缩率: 成型温度:220-300℃干燥条件:100-
PC塑料
(聚碳酸脂)
英文名称:Polycarbonate
比重:克/立方厘米成型收缩率:成型温度:230-320℃干燥条件:110-120℃ 8小时
PPO塑料(MPPO)
(聚苯醚)
英文名称:poly(phenylene oxide)
比重:克/立方厘米成型收缩率:成型温度:260-290℃干燥条件:130℃ 4小时
PSU塑料
(聚砜)
英文名称:Polysulfone
比重:克/立方厘米成型收缩率:成型温度:290-350℃干燥条件:130-150℃ 4
PTFE塑料(F4)
(聚四氟乙烯)
英文名称:Polytetrafluoro ethylene
比重:克/立方厘米成型收缩率:成型温度:330-380℃干燥条件:---
ASA塑料
(丙烯酸-苯乙烯-丙烯睛)
英文名称:Acrylonitrile Styrene acrylate copolymer
比重:克/立方厘米成型收缩率:成型温度:170-230℃干燥条件:80-90℃ 2小时
PPS塑料
(聚苯硫醚)
英文名称:Phenylene sulfide
比重:克/立方厘米成型收缩率:% 成型温度:300-330℃干燥条件:---
ETFE塑料
(聚四氟乙烯-乙烯共聚物)
英文名称:Polytetrafluoro ethylene
比重:克/立方厘米成型收缩率:成型温度:300-330℃干燥条件:---
PFA塑料
(可溶性聚四氟乙烯)
英文名称:Polytetrafluoro ethylene
比重:克/立方厘米成型收缩率:成型温度:350-400℃干燥条件:---
PAR 塑料 (U 塑料)(聚芳脂)
英文名称:
比重:克/立方厘米 成型收缩率:% 成型温度:300-350℃ 干燥条件:100~120℃-5小时
酚醛塑料 英文名称:Phenol-Formaldehyde(PF)
比重:
克/立方厘米 成型收缩率: 成型温度:150-170℃ 氨基塑料
英文名称:
MF,UF
比重:克/立方厘米 成型收缩率: 成型温度:160-180℃
环氧树脂(EP)英文名称:Epoxide Resin
比重:克/立方厘米成型收缩率:% 成型温度:140-170℃
有机硅塑料(IS)英文名称:Silicone
比重:克/立方厘米
成型收缩率:% 成型温度:160-180℃
22 塑胶料不良处理方法。
