配电箱控制柜接线图ppt课件

  • 格式：ppt
  • 大小：11.04 MB
  • 文档页数：24

下载文档原格式

  / 24

合集下载

培训一 电气控制柜元件安装接线配线规范ppt课件

培训一 电气控制柜元件安装接线配线规范ppt课件

；.
8
2.怎么做到规范？
；.
9
2.怎么做到规范？
为了规范电气设备的设计安装需参照GB标准执行
电气设计 电气安装接线
24VDC 0.5A
HSR10 FOR HWR
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
正
柜体出线部分为防止锋利的 确
边缘割伤绝缘层，必须加塑
接
料护套
法
•
错 误 接 法
；.
29
2 接线
当需要外部接线时，其接线端子及元件接点距结构底部距离不得小 于200mm，且应为连接电缆提供必要的空间
；.
30
3.电柜布线要求
1）确保电柜中的所有设备接地良好， 使用短和粗的接地线连接到公共接地 点或接地母排上
电 脑 PC COM 公 头 .针 形
DB9 COM.HSR10 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
公 头 .针 形
公 头 .针 形
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
；.
6
1.为什么要规范？
CE认证 “CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲 市场的护照。

配电箱控制柜接线图

配电箱控制柜接线图
三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三 相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比 较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器
1.3、空气开关
1.5、电度（能）表 家庭使用单相电源电表，型号表示为DD，有机械表、普通电子表、磁卡电子表三 种类别，规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)，其中括号外 为标定电流，括号内为额定最大电流。同一规格的电子表、机械表可承载的功率不 一样，比如：10（40）A的预付费电子表（IC卡）可承载8800W左右，而5（20）A 机械电表和普通电子表的实际承载功率远高于10（40）A的磁卡电子电表，可承载 12000W以上。因此，以上三种表，必须区分对待！ 磁卡电表（IC卡）的使用功率有时可以人为的调节，比如：10（40）A的IC卡电表 的额定承载功率为8800W，但电业部门可能会将其实际使用功率设定为低于8800W 。用户在使用这种电表时，可根据需要到电业部门调节功率设置。 2、三相电知识 2.1三相电负载的接法分为三角形接法和Y形接法。三角形接法的负载引线为三条 火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；Y 形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为380V ，任一火线对零线或对地线的电压为220V。 三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（ 220V）×3（W=U×I×3） 2.2 三相电电表 三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、 5(20) 、10(40)、15(60)、20(80)、30(100) （电压3×380/220V~）。注：电表的负荷， 可通过选配不同变比的电感线圈以达到使用要求。如：规格为3x1(2)A的电表配电 感线圈使用，选电感线圈变比为1：50，则每相可承载的最大额定电流为100A。

配电控制柜电路图 - 完整版本

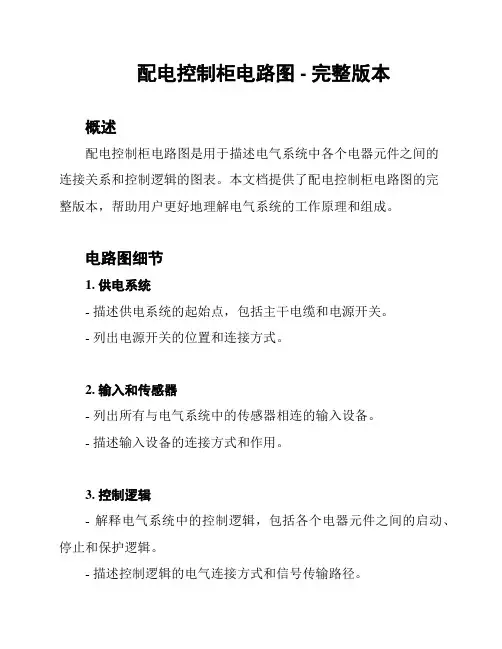

配电控制柜电路图 - 完整版本

配电控制柜电路图 - 完整版本
概述
配电控制柜电路图是用于描述电气系统中各个电器元件之间的
连接关系和控制逻辑的图表。

本文档提供了配电控制柜电路图的完
整版本，帮助用户更好地理解电气系统的工作原理和组成。

电路图细节
1. 供电系统
- 描述供电系统的起始点，包括主干电缆和电源开关。

- 列出电源开关的位置和连接方式。

2. 输入和传感器
- 列出所有与电气系统中的传感器相连的输入设备。

- 描述输入设备的连接方式和作用。

3. 控制逻辑
- 解释电气系统中的控制逻辑，包括各个电器元件之间的启动、停止和保护逻辑。

- 描述控制逻辑的电气连接方式和信号传输路径。

4. 输出设备
- 列出所有与电气系统中的输出设备相连的电器元件。

- 描述输出设备的连接方式和功能。

5. 信号线和继电器
- 解释信号线的作用和传输路径。

- 列出所有继电器及其对应的控制信号和输出信号。

注意事项
- 本文档提供的图表仅为示意目的，具体连接方式和元件型号请参考实际情况进行调整。

- 请确保在进行电气系统操作或调试之前，详细检查电路图，并确保与实际情况相符。

以上是配电控制柜电路图的完整版本文档，希望能帮助您更好地理解和操作电气系统。

如有任何疑问，请随时与我们联系。

配电箱控制柜接线图参考文档

配电箱控制柜接线图参考文档
颜色规范
应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色， N线用淡蓝色，PE线用黄绿双色。在进入用户的单相输电线路中，有两条线，一条我们称为 火线L（Line），用棕色；另一条为零线N（Neutral中性线），用淡蓝色，中线正常情况下 要通过电流以构成单相线路中电流的回路；另外三孔插座上（左零有火，中为地），会有接 地线，将一些电器的外壳接地，即为接地保护线PE，用黄绿双色线。重复接地不论N线（中 性线）还是PE线（保护接地线），在用户侧都要采用重复接地，以提高可靠性。但是，重复 接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位 置特别是户内可以接到一起。这一点一定要切记！“单相三线”：是火线L、零线N和接地 线GND。L和N之间电压为220V交流电。也就是单相交流电。民用电源都是采用单相交流 220V电压供电。“双相三线”：是指两根火线L1和L2加一根零线GND。L1和L2之间电压为 380V交流电。
上图:总开关下面分三组三相电箱接线方式
关于零线、火线、地线、单相电、三相电
零线： 通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连
接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过 了，再就是它直接或间接的接到大地，跟大地电压也接近零。三相四线制: 低压配电 网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是 中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐 避免，改称PEN)，如果不接地，则从严格意义上来说，中性线不能称为零线）。在 进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线 N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相 平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了 从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流 检测，以便进行三相供电平衡的监控。配电室变压器输出三根火线、一根中性线（接 地则也称为为零线）。三根火线（相线）每一根与零线是220v称单相。火线与火线 为双相（两相）380v。三根火线全使用为三相，每两根都是380v。由一条火线与一 条零线组成的电路称为单相电路。由三条火线组成的电路称为三相电路。

培训一 电气控制柜元件安装接线配线规范ppt课件

培训一 电气控制柜元件安装接线配线规范ppt课件

电 脑 PC COM 公 头 .针 形
DB9 COM.HSR10 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
公 头 .针 形
公 头 .针 形
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
；.
8
2.怎么做到规范？
；.
9
2.怎么做到规范？
为了规范电气设备的设计安装需参照GB标准执行
电气设计 电气安装接线
24VDC 0.5A
HSR10 FOR HWR
9针 串 口 （ DB9） 针 号 功 能 说 明 缩 写 1数 据 载 波 检 测DCD 2接 收 数 据RXD 3发 送 数 据TXD 4数 据 终 端 准 备DTR 5信 号 地GND 6数 据 设 备 准 备 好DSR 7请 求 发 送RTS 8清 除 发 送CTS 9振 铃 指 示DELL
公 头 .针 形
电 脑 PC COM. 2接 收 数 据RXD 3发 送 数 据TXD
5 GND
0V1
公 头 .针 形
母 头 .孔 形
Guangzhou Mingsen Mech.&Elec.Equipment Co.,Ltd HUADA
Design Check
Approval
电 路 electro circuit
/standard/std_query/search-iec-1-1.htm
；.
4

配电箱控制柜接线图演示幻灯片

配电箱控制柜接线图演示幻灯片

关于零线、火线、地线、单相电、三相电
两相中国不使用。三相五线制 是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如 设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户 侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。由于这种混乱 容易让人丧失警惕，可能在实际中更加容易发生触电事故。零线与PE线的根本区别在于：零 线构 成回路，PE线仅起保护作用。现在民用住宅供电已经规定要使用三相五线制，线制！
配电箱控制柜接线 图
单相电与三相电接线图
单相电二线,三线接线图
三相电三线,四线.五线接线图
翡嫦翠烂 编辑 2016元月
三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三 相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比 较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器
颜色规范
应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色， N线用淡蓝色，PE线用黄绿双色。在进入用户的单相输电线路中，有两条线，一条我们称为 火线L（Line），用棕色；另一条为零线N（Neutral中性线），用淡蓝色，中线正常情况下 要通过电流以构成单相线路中电流的回路；另外三孔插座上（左零有火，中为地），会有接 地线，将一些电器的外壳接地，即为接地保护线PE，用黄绿双色线。重复接地不论N线（中 性线）还是PE线（保护接地线），在用户侧都要采用重复接地，以提高可靠性。但是，重复 接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位 置特别是户内可以接到一起。这一点一定要切记！“单相三线”：是火线L、零线N和接地 线GND。L和N之间电压为220V交流电。也就是单相交流电。民用电源都是采用单相交流 220V电压供电。“双相三线”：是指两根火线L1和L2加一根零线GND。L1和L2之间电压为 380V交流电。

电气控制柜安装接线配线的规范培训课件

电气控制柜安装接线配线的规范培训课件
❖ 1、发热元件宜安装在散热良好的地方；两个发热元件之间的 连线应采用耐热导线或裸铜线套瓷管。
❖ 2、发热元件（管型电阻等）与电器元件的安装距离见下表：
发热件 功率W
7.5 15 20-50 75-100 150 200
元件之间的保持距离（mm）
上方 侧面
元件允许60℃时 元件允许50℃时
30
40
10
5.0
3.0
5.0
60＜U≤300
5.0
6.0
6.0
8.0
300＜U≤500
8.0
10.0
10.0
12.0
注:若仍达不到表中规定时，应采取包扎绝缘材料来增加绝缘强度。
❖ 2、对高压开关设备内一次回路电器设备与母线及其它带 电导体布置的最小距离为下表中的规定：
实施部位
3KV 6KV 10KV
不同相的裸露导体及裸露带电部份至接地骨架 75 100 100
❖ 3、安装时应尽量考虑方便用户维修。各电器应能单独拆装 更换而不应影响其它电器及导线束的固定。
❖ 4、所有元件均应牢固固定在骨架和支架上，紧固螺丝必须 拧紧，无打滑及损坏镀锌层等现象，并采取防松措施，紧固 后螺丝应露出螺母1-8螺距。不接线的螺丝也应拧紧，所有 紧固件必须镀锌。所有元件的出线端应配有接线螺钉，并应 进行紧固。联屏螺钉也应配齐紧固。
30
100
10
100
200
20
100
300
30
150
300
30
150
400
30
下方
10 10 20 30 30 30
选BV或BVR除 去绝缘的长度 （mm）
20 20 40 40 40 40
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14
关于零线、火线、地线、单相电、三相电
两相中国不使用。三相五线制 是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如 设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户 侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。由于这种混乱 容易让人丧失警惕，可能在实际中更加容易发生触电事故。零线与PE线的根本区别在于：零 线构 成回路，PE线仅起保护作用。现在民用住宅供电已经规定要使用三相五线制，如果你的不 是，可以要求整改。为了安全，要斩钉截铁地要求使用三相五线制！
8800W
。用户在使用这种电表时，可根据需要到电业部门调节功率设置。
2、三相电知识
2.1三相电负载的接法分为三角形接法和Y形接法。三角形接法的负载引线为三条
火线和一条地线，三条火线之间的电压为380V，任一火线对地线的电压为220V；
Y
形接法的负载引线为三条火线、一条零线和一条地线，三条火线之间的电压为
15
16
17
18
上图是双电源开关柜
上图是双电源开关柜 19
20
左图是变频器柜子
上图是双电源开关柜 21
上图是变压器柜
上图是双电源开关柜
22
23
电气原理图
24
7
8
9
以上图分三组,都是三相电
10
左图为控制开关
右图是电表箱接线方式
11
12
13
关于零线、火线、地线、单相电、三相电
零线： 通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连
接在一起称中性线也叫"零线"。叫零线的原因是三相平衡时刻中性线中没有电流通过 了，再就是它直接或间接的接到大地，跟大地电压也接近零。三相四线制: 低压配电 网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是 中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐 避免，改称PEN)，如果不接地，则从严格意义上来说，中性线不能称为零线）。在 进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线 N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相 平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了 从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流 检测，以便进行三相供电平衡的监控。配电室变压器输出三根火线、一根中性线（接 地则也称为为零线）。三根火线（相线）每一根与零线是220v称单相。火线与火线 为双相（两相）380v。三根火线全使用为三相，每两根都是380v。由一条火线与一 条零线组成的电路称为单相电路。由三条火线组成的电路称为三相电路。
2
3
1.3、空气开关
4
1.5、电度（能）表
家庭使用单相电源电表，型号表示为DD，有机械表、普通电子表、磁卡电子表三
种类别，规格有1.5(6)、5(20)、10(40)、15(60)、20(80)、30(100)，其中括号外
பைடு நூலகம்
为标定电流，括号内为额定最大电流。同一规格的电子表、机械表可承载的功率不
单相电与三相电接线图 单相电二线,三线接线图 三相电三线,四线.五线接线图
1
三相电就是三根相线，三根线之间电压都是380v，用于三相电源供电设备比如三 相电动机；两相电是两根相线，线与线之间电压也是380v，一般交流焊机用的比 较多；单相电是由一根相线与一根零线组成，电压为220v，主要用于家用电器
颜色规范
应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色， N线用淡蓝色，PE线用黄绿双色。在进入用户的单相输电线路中，有两条线，一条我们称为 火线L（Line），用棕色；另一条为零线N（Neutral中性线），用淡蓝色，中线正常情况下 要通过电流以构成单相线路中电流的回路；另外三孔插座上（左零有火，中为地），会有接 地线，将一些电器的外壳接地，即为接地保护线PE，用黄绿双色线。重复接地不论N线（中 性线）还是PE线（保护接地线），在用户侧都要采用重复接地，以提高可靠性。但是，重复 接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位 置特别是户内可以接到一起。这一点一定要切记！“单相三线”：是火线L、零线N和接地 线GND。L和N之间电压为220V交流电。也就是单相交流电。民用电源都是采用单相交流 220V电压供电。“双相三线”：是指两根火线L1和L2加一根零线GND。L1和L2之间电压为 380V交流电。
一样，比如：10（40）A的预付费电子表（IC卡）可承载8800W左右，而5（20）
A
机械电表和普通电子表的实际承载功率远高于10（40）A的磁卡电子电表，可承载
12000W以上。因此，以上三种表，必须区分对待！
磁卡电表（IC卡）的使用功率有时可以人为的调节，比如：10（40）A的IC卡电表
的额定承载功率为8800W，但电业部门可能会将其实际使用功率设定为低于
380V
，任一火线对零线或对地线的电压为220V。
三相电电器的总功率等于每相电压乘以每相电流再乘于3，即总功率=电流×电压（
220V）×3（W=U×I×3）
2.2 三相电电表
三相电电表有机械表、普通电子表、磁卡电子表三种，一般规格为： 1.5(6)、
5(20)
5
上图:总开关下面分三组三相电压控制接线图 6
