配电箱系统识图

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

（2）电气线路都必须构成闭合回路。

（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

（3）系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

（4）平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

（5）控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

（6）安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

（7）安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

家用配电箱线路图识图
如今正是家装旺季，家庭配电箱线路图成为不可不知的资料。

家庭配电箱线路图能够帮助业主理清线路状况，也许有人说看不懂，其实，家庭配电箱线路图并不难理解，下面一起来看看吧。

一般来讲，根据家庭户型的不同，家庭配电箱线路图也略有差异。

下面我们分别针对两室一厅和三室两厅的户型为您呈上不同的家庭配电箱线路图。

开关选用2P断路器配漏电装置(空气开关带漏保)，具有漏电、短路保护功能。

选用DZ47-63断路器于每回路开关。

它是用于线路和电器设备的过载及短路的保护。

它是目前民用住宅领域中最经济型的照明
箱。

配电箱安装方法
1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

3、空气开关的安装座架应光洁无阻并有足够的空间。

配电箱安装要点
1、家庭配电箱应安装在干燥、通风部位，且无防碍物，方便使用。

2、家庭配电箱配电箱不宜安装过高，一般安装标高为1.8米，以便操作
3、进配电箱的电管必须用锁紧螺帽固定。

4、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁。

5、配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。

6、配电箱内的接线应规则、整齐，端子螺丝必须紧固。

7、各回路进线必须有足够长度，不得有接头。

8、安装后标明各回路使用名称。

9、家庭配电箱安装完成后须清理配电箱内的残留物。

.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。

在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。

要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。

其次，还应掌握识图的基本方法和步骤等相关知识。

8.1.1 电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

8.1.2 电气施工图的组成1. 图纸目录及设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

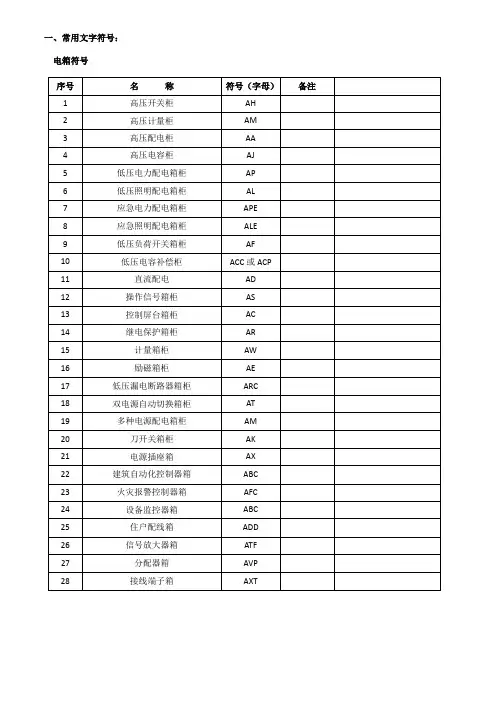

一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2。

电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5。

建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.二、电气施工图的组成1。

图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一.3。

系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作.6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

16。

1.1.1 电气工程图的特点▪(1) 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

▪（2）电气线路都必须构成闭合回路。

▪(3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

▪(4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.16。

1。

1。

2 电气施工图的组成▪(1）图纸目录与设计说明▪包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项.如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.▪（2）主要材料设备表▪包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

▪（3）系统图▪如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

▪(4）平面布置图▪平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

▪（5）控制原理图▪包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。

▪（6）安装接线图▪包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校.▪（7）安装大样图（详图）▪安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考.16.1。

一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV-铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类,例如：WDZD-VYWDZA-YJYWDZB-YJV23WDZC-BYWDZ-BVYWDZB-KYJYWDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

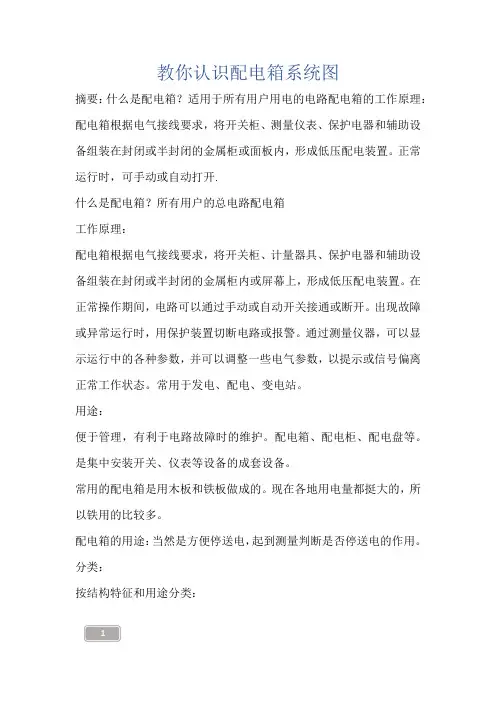

教你认识配电箱系统图摘要：什么是配电箱？适用于所有用户用电的电路配电箱的工作原理：配电箱根据电气接线要求，将开关柜、测量仪表、保护电器和辅助设备组装在封闭或半封闭的金属柜或面板内，形成低压配电装置。

正常运行时，可手动或自动打开.什么是配电箱？所有用户的总电路配电箱工作原理：配电箱根据电气接线要求，将开关柜、计量器具、保护电器和辅助设备组装在封闭或半封闭的金属柜内或屏幕上，形成低压配电装置。

在正常操作期间，电路可以通过手动或自动开关接通或断开。

出现故障或异常运行时，用保护装置切断电路或报警。

通过测量仪器，可以显示运行中的各种参数，并可以调整一些电气参数，以提示或信号偏离正常工作状态。

常用于发电、配电、变电站。

用途：便于管理，有利于电路故障时的维护。

配电箱、配电柜、配电盘等。

是集中安装开关、仪表等设备的成套设备。

常用的配电箱是用木板和铁板做成的。

现在各地用电量都挺大的，所以铁用的比较多。

配电箱的用途：当然是方便停送电，起到测量判断是否停送电的作用。

分类：按结构特征和用途分类：(1)固定面板开关设备，通常称为开关板或配电板。

是带面板盖的开放式开关柜，正面有保护功能，背面和侧面仍能触及带电部分，保护等级低。

仅适用于对供电连续性和可靠性要求较低的工矿企业，可用于变电所房间集中供电。

(2)防护型(即封闭式)开关柜是指除安装面外，四面封闭的低压开关柜。

本柜的开关、保护、监控、控制等电气元件均安装在钢制或绝缘材料制成的密闭外壳内，可安装在墙上或墙上。

机柜中的每个电路都可以在没有隔离措施的情况下隔离，也可以用接地金属板或绝缘板隔离。

通常，门与主开关的操作是机械互锁的。

此外，还有一个保护台式开关柜(即控制台)，面板上安装有控制、测量、信号等电器。

保护开关设备主要用作工艺现场的配电装置。

(3)抽屉式开关设备。

这种开关柜由钢板制成，进出电路的电气元件安装在可抽出的抽屉中，构成可以完成一定供电任务的功能单元。

功能单元和总线或电缆由接地金属板或塑料制成的功能板分开，形成总线、功能单元和电缆三个区域。

一、什么是配电箱？配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

三、配电箱的用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

目录第一章电气图的基本知识第一节电气图的分类第二节电气图的主要特点第三节电气制图与电气图形符号国家标准第四节电气识图的基本要求和基本步骤第二章常用电气图形符号第一节电路图常用文字符号第二节常用电气图用图形符号第三节常用电气设备用图形符号第三章电气图和连接线的表示方法第一节电路的多线表示法和单线表示法第二节电气元件的集中表示法和分开表示法第三节元件接线端子的表示方法第四节连接线的一般表示方法第五节导线的识别标记及其标注第六节接线文件第四章电气制图与识图第一节电力输配电系统第二节电气主接线第三节电气控制线路图第五章* CAD第一章电气图的基本知识电气图的制图者必须遵守制图的规则和表示方法，读图者掌握了这些规则和表示方法，就能读懂制图者所表达的意思，所以不管是制图者还是读图者都应当掌握电气线路图的制图规则和表示方法。

第一节电气图的分类电气图是电气工程中各部门进行沟通、交流信息的载体，由于电气图所表达的对象不同，提供信息的类型及表达方式也不同，这样就使电气图具有多样性。

同一套电气设备，可以有不同类型的电气图，以适应不同使用对象的要求。

对于供配电设备来说，主要电气图是指一次回路和二次回路的电路图。

但要表示清楚一项电气工程或一种电气设备的功能、用途、工作原理、安装和使用方法等，光有这两种图是不够的。

例如，表示系统的规模、整体方案、组成情况、主要特性，用概略图；表示系统的工作原理、工作流程和分析电路特性，需用电路图；表示元件之间的关系、连接方式和特点，需用接线图。

在数字电路中，由于各种数字集成电路的应用，使电路能实现逻辑功能，因此就有反映集成电路逻辑功能的逻辑图。

根据各电气图所表示的电气设备、工程内容及表达形式的不同，电气图通常可分为以下几类：一、系统图或框图系统图或框图(也称概略图)就是用符号或带注释的框概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

它通常是某一系统、某一装置或某一成套设计图中的第一张图样。
