014-低压电缆分支箱安装标准化作业指导书

电缆分支箱安装方案一、引言电缆分支箱作为电力系统中重要的组成部分，承担着安全稳定供电的责任。

本文将针对电缆分支箱的安装方案进行详细讲述，以确保安装过程准确、高效而安全。

二、安装前准备1. 确定安装位置在进行电缆分支箱安装前，需要仔细选择合适的安装位置。

应考虑可靠的支撑结构、充足的通风空间以及方便的操作和维护等因素。

同时，还需避免高温、潮湿和易燃易爆等不利环境条件。

2. 安装材料准备在开始安装之前，必须确保所有所需材料已经准备就绪。

包括但不限于所需电缆分支箱、螺丝、螺母、垫片、密封胶带以及必要的工具等。

3. 安全措施安装过程中，必须严格按照相关安全规范进行操作。

必要时，佩戴个人防护设备，如手套、护目镜等。

同时需注意防止触电、碰撞以及误操作等危险情况的发生。

三、电缆分支箱安装步骤1. 固定支架首先，将支架固定在安装位置上。

确保支架平整牢固，能够承受电缆分支箱及其内部电缆的重量。

2. 安装电缆分支箱将电缆分支箱放置在支架上，并用螺丝将其牢固固定。

确保箱体与支架之间的间隙均匀，以确保电缆分支箱的稳定和正常运行。

3. 连接电缆根据设计要求，将主电缆与电缆分支箱中的对应接线端子进行连接。

在连接过程中，务必确保接触良好，且使用绝缘套管对连接处进行绝缘保护，以免发生短路或漏电等事故。

4. 密封处理为防止外部环境对电缆分支箱产生不良影响，需要对连接处进行密封处理。

使用密封胶带或胶水固定连接处，并确保密封效果良好，防止水分、灰尘等物质进入分支箱内部。

5. 接地处理在电缆分支箱安装完成后，进行接地处理是非常重要的。

确保电缆分支箱与地之间存在良好的接地导通，以保证人身安全和电缆设备的正常运行。

四、安装验收与维护1. 安装验收安装完成后，必须进行严格的验收工作。

主要包括对安装位置的稳定性、接线的正确性以及连接处的密封性等进行检查。

如发现问题，应及时采取纠正措施，确保设备正常运行。

2. 定期维护电缆分支箱的定期维护对于设备的长期稳定运行至关重要。

电缆分支箱安装方案一、引言电缆分支箱作为电力系统中的重要组成部分，用于接入、分支和保护电缆。

在电缆布线过程中，电缆分支箱的正确安装至关重要。

本文将根据实际需要，介绍电缆分支箱的安装方案。

二、安装前准备工作在进行电缆分支箱安装之前，需要进行一系列准备工作，以确保安装过程的顺利进行。

1. 确定安装位置：根据工程设计图纸，确定分支箱的安装位置，考虑到电缆的走向、敷设方式以及使用需求。

2. 检查电缆分支箱的规格和数量：根据设计要求和实际需要，检查电缆分支箱的规格和数量是否符合要求。

3. 准备安装工具和材料：准备必要的安装工具和材料，如螺丝刀、电缆接头、绝缘胶带等。

确保所使用的工具和材料的质量和性能符合安装要求。

三、安装步骤1. 调整电缆分支箱位置：根据安装位置的要求，将电缆分支箱移至相应位置，并使用水平仪进行水平校验。

2. 固定电缆分支箱：使用螺丝刀将电缆分支箱固定在安装位置上，确保其稳定牢固。

3. 连接电缆：根据设计要求，连接电缆与分支箱的引线，使用适当的连接器或绝缘胶带进行连接。

在连接过程中，要确保连接紧固可靠、绝缘良好。

4. 进行接地处理：对电缆分支箱进行接地处理，确保其与地线之间有良好的接触，并使用测试仪器进行接地指标测试，确保接地良好。

5. 进行电器连接：根据设计要求，将电缆分支箱与其他电气设备进行连接，如主配电线路、开关等。

在连接过程中，要确保连接正确、接触良好。

6. 进行安全保护措施：根据设计要求，进行相应的安全保护措施，如配备过电流保护器、漏电保护器等，确保电缆分支箱的安全使用。

四、安装验收与测试1. 安装验收：在电缆分支箱安装完成后，进行验收工作。

对分支箱的外观进行检查，确保外壳完好无损，标志清晰可辨。

同时，对连接是否牢固、接地是否良好进行检查。

2. 功能测试：进行电缆分支箱的功能测试，包括过载保护、短路保护等。

通过使用测试仪器对分支箱的功能进行测试，确保其正常工作。

3. 安全性测试：进行电缆分支箱的安全性测试，包括漏电保护动作测试、绝缘电阻测试等。

电缆分支箱安装方案一、引言电缆分支箱是电力工程中常用的电气设备，用于连接和分配电缆线路，起到安全可靠的电力输送作用。

本文将详细介绍电缆分支箱的安装方案，以确保其功能正常、使用安全。

二、安装前准备1. 安全检查：在开始安装之前，必须进行全面的安全检查，确保工作区域没有明显的安全隐患，如电源封锁、设备接地等。

2. 材料准备：准备好所需的电缆分支箱、配件、工具等，并进行充分的检查，确保其完好无损。

3. 安装位置确认：根据设计要求和实际情况，确定电缆分支箱的安装位置，考虑到便于操作和维护。

三、安装步骤1. 安装支架：将电缆分支箱的支架固定在安装位置，确保其牢固可靠。

2. 安装箱体：将电缆分支箱的箱体放置在支架上，并使用螺栓进行紧固，确保其稳定。

3. 安装接线装置：根据电缆分支箱的设计要求，将接线装置正确连接，并进行绝缘处理，以确保接线可靠安全。

4. 安装地线：连接电缆分支箱的金属外壳与接地设备，确保安全的电气接地。

5. 连接电缆：根据设计要求，将电缆连接到电缆分支箱的进出线口，确保接头牢固可靠，并进行必要的绝缘处理。

6. 测试与调试：完成安装后，对电缆分支箱进行全面的测试和调试，确保其功能正常，无短路等问题。

四、安全注意事项1. 安装过程应严格按照相关规范和标准进行，确保安装质量。

2. 在安装过程中，必须戴好个人防护装备，避免发生意外事故。

3. 在进行电气连接时，应断电并采取相应的安全措施，防止触电和短路。

4. 完成安装后，应进行全面的检查和测试，确保电缆分支箱安全可靠。

五、结论电缆分支箱的安装是电力工程中至关重要的一环。

本文介绍了电缆分支箱安装的准备工作、步骤及注意事项，希望能为读者提供参考和指导，确保安装过程顺利、安全。

（文章结尾）。

电缆线路安装作业指导书一、作业前准备1.1 现场勘查在进行电缆线路安装前，需要对直线离线落地式电缆、中间接头的位置和类型、施工工艺、隧道龙门架、电缆槽等施工环境进行现场勘查，这样可以有针对性地制定出详细的施工方案并查找到一些潜在的施工隐患，以确保电缆线路安装施工的顺利进行。

1.2 材料备齐作业前需要核对电缆、接头、密封胶带、绝缘缆套、根数、型号、长度、规格等材料，以免在施工过程中发现材料不足或材料规格不符合要求，导致施工无法继续或者产生不必要的浪费。

1.3 菜单制定根据实际现场情况、施工工序、施工人员数量等情况，制定出详细的施工菜单，以确保施工的有序进行，并降低施工风险。

二、安装施工过程2.1 剥皮将电缆上皮料剥出10cm长度，用刀嘴对着电缆上边缘进行放线，保持直线，同时避免切割内部绝缘。

2.2 清洁用吸尘器或清洁布等工具，将电缆端面、接头和电缆附着物表面进行清洁，不要使用含有有机溶剂的清洁剂。

2.3 标记为了避免施工过程中的混淆和错误，需要在电缆端面和连接头上分别按照规定的方法进行标记，没标记的电缆一定要记好标准，以免交叉。

2.4 加热密封插头和电缆需分别加热5-7分钟至高温，然后将插头装配到套管上，并将增压接头、密封胶带和绝缘套按照规定的方法组合安装。

2.5 冷却固定好接头和电缆后，要让其自然冷却至无热源为止。

三、安全注意事项3.1 确保电源开关处于关闭状态在进行电缆线路安装时，必须确保电源开关处于关闭状态，防止因误操作或错误操作导致的电缆短路、火灾、爆炸等危险事件的发生。

3.2 确保安全电压在进行电缆线路安装时，必须要遵循相关规定，确保电压符合施工安全标准，防止产生电击或其它安全事故。

3.3 防止触电在进行电缆线路安装时，必须严格遵循施工规范和安全操作规程，穿着合适的防护装备，确保操作人员不会接触到带电设备或电流，以防止触电事故的发生。

3.4 处理施工废料在进行电缆线路安装时，必须妥善管理和处置施工废料，防止施工过程中产生的废料对环境造成污染。

低压电缆头制作安装作业指导书1.适用范围适用于建筑电气工程中室内低压橡皮绝缘橡皮护套和塑料绝缘塑料护套电力电缆终端头的制作安装。

2主要机具2.1通用和专用工具：压线钳、钢锯、钢扁锉、板手、电铬铁、喷灯。

2.2测量、检测和试验设备：钢卷尺、10V兆欧表、数字万用表。

3.成品保护3.1加强现场保卫措施，防止电缆被盗割或损坏。

3.2电缆头制作完毕检验合格合，立即与设备连接好，不得乱放，以防损伤成品。

3.3在电缆头附近用火时，应注意对电缆头和电缆保护好，防止电缆和电缆烧坏或烤伤。

3.4电缆头系塑料制品，应注意不受机械损伤。

4环境保护与施工安全4.1安全措施4.1.1施工现场用电符合国家现行标准《施工现场临时用电安全技术规范》的规定。

手持电动工具必须使用漏电保护装置。

4.1.2电缆头试验时，试验人员不少于两人，一人操作，一人监护。

正确使用、穿戴绝缘用品。

并做好防触电措施。

4.1.3使用加热器具时应随用随点，不用即熄，并远离易燃易爆物资。

4.1.4现场一切用电不得乱拉乱架；所有电动工具尾线均需外套橡皮胶线。

工具暂不使用时应拨掉电源插座。

4.1.5施工现场必须配备灭火器、砂箱或其他灭火工具。

4.2环保措施4.2.1采用符合《民用建筑工程室内环境污染控制规范》GB5032521规定的材料。

4.2.2工地固体废弃物实行分类管理，在清运垃圾前与运输方签订协议，及时收集并处理。

低压电缆头制作安装作业指导书（二）低压电缆头是连接电缆和设备的重要部分，负责传递电力和信号。

正确的制作和安装低压电缆头对于电力系统的运行安全和性能起着关键作用。

本作业指导书将详细介绍低压电缆头的制作和安装步骤，以及注意事项。

一、低压电缆头制作步骤：1.准备工作：(1)确认电缆型号和规格，与所需电缆头匹配；(2)准备所需的工具和材料，如剥皮刀、扭簧、塞套、绝缘套管、低压电缆头等；(3)清理电缆两端的外皮和绝缘层，确保表面干净平整。

2.剥皮：(1)使用剥皮刀将电缆外皮在两端剥离，露出一定长度的绝缘层；(2)注意不要刮伤绝缘层，避免引起电缆头在以后的使用中产生电晕、击穿等故障。

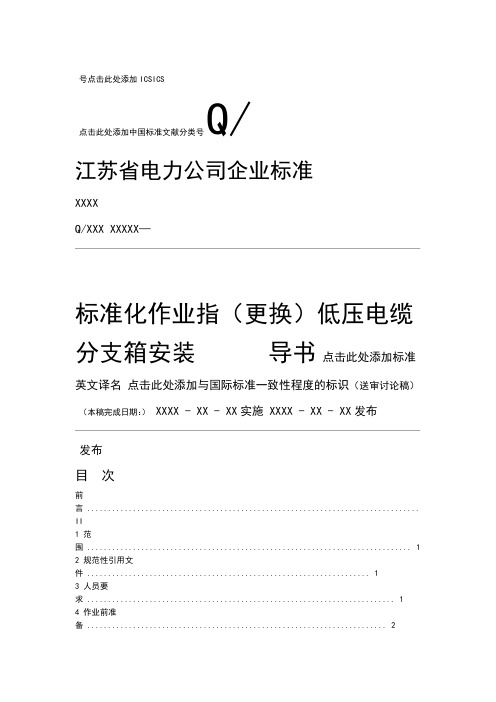

号点击此处添加ICSICS点击此处添加中国标准文献分类号Q/江苏省电力公司企业标准XXXXQ/XXX XXXXX—标准化作业指（更换）低压电缆分支箱安装导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识（送审讨论稿）（本稿完成日期：）XXXX - XX - XX实施XXXX - XX - XX发布发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 人员要求 (1)4 作业前准备 (2)现场勘察及手续办理 (2)备品备件与材料 (2)工器具及仪器仪表 (2)技术资料 (3)安装前设备设施状态 (3)5 危险源点分析预控 (3)6 作业流程图 (4)7 作业阶段 (4)开工 (4)安装阶段 (5)8 作业结束 (7)收工会 (7)安装记录 (7)验收记录 (7)附录A（规范性附录）低压电缆分支箱安装（更换）现场标准化作业指导卡 (8)前言本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装(更换)安装现场标准化作业而制定。

制定本标准化作业指导书的目的是加强对低压电缆分支箱安装(更换)全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。

本标准化作业指导书由江苏省电力公司标准化委员会提出。

本标准化作业指导书由公司生产技术部负责起草。

主要起草人：高峰刘振江陈宇正王昊黄振勇徐亚军刘汉祥审核人：吴浩然批准人：薛祥本标准化作业指导书由公司生产技术部归口并负责解释。

．低压电缆分支箱安装（更换）标准化作业指导书1 范围本标准化作业指导书规定了低压电缆分支箱安装(更换)现场标准化作业的安装前准备、安装流程图、安装程序与作业标准和验收等要求。

本标准化作业指导书适用于江苏省电力公司系统低压电缆分支箱安装(更换)标准化作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/江苏省电力公司企业标准Q/XXX XXXXX—XXXX低压电缆分支箱安装（更换）标准化作业指导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识（送审讨论稿）（本稿完成日期：）XXXX - XX - XX发布XXXX - XX - XX实施发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 人员要求 (1)4 作业前准备 (2)现场勘察及手续办理 (2)备品备件与材料 (2)工器具及仪器仪表 (2)技术资料 (3)安装前设备设施状态 (3)5 危险源点分析预控 (3)6 作业流程图 (4)7 作业阶段 (4)开工 (4)安装阶段 (5)8 作业结束 (7)收工会 (7)安装记录 (7)验收记录 (7)附录A（规范性附录）低压电缆分支箱安装（更换）现场标准化作业指导卡 (8)前言本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装(更换)安装现场标准化作业而制定。

制定本标准化作业指导书的目的是加强对低压电缆分支箱安装(更换)全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。

本标准化作业指导书由江苏省电力公司标准化委员会提出。

本标准化作业指导书由公司生产技术部负责起草。

主要起草人：高峰刘振江陈宇正王昊黄振勇徐亚军刘汉祥审核人：吴浩然批准人：薛祥本标准化作业指导书由公司生产技术部归口并负责解释。

低压电缆分支箱安装（更换）标准化作业指导书1 范围本标准化作业指导书规定了低压电缆分支箱安装(更换)现场标准化作业的安装前准备、安装流程图、安装程序与作业标准和验收等要求。

本标准化作业指导书适用于江苏省电力公司系统低压电缆分支箱安装(更换)标准化作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/江苏省电力公司企业标准Q/XXX XXXXX—XXXX低压电缆分支箱安装（更换）标准化作业指导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识（送审讨论稿）（本稿完成日期：2012.7.21）XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 人员要求 (1)4 作业前准备 (2)4.1 现场勘察及手续办理 (2)4.2 备品备件与材料 (2)4.3 工器具及仪器仪表 (2)4.4 技术资料 (3)4.5 安装前设备设施状态 (3)5 危险源点分析预控 (3)6 作业流程图 (4)7 作业阶段 (4)7.1 开工 (4)7.2 安装阶段 (5)8 作业结束 (7)8.1 收工会 (7)8.2 安装记录 (7)8.3 验收记录 (7)附录A（规范性附录）低压电缆分支箱安装（更换）现场标准化作业指导卡 (8)前言本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装(更换)安装现场标准化作业而制定。

制定本标准化作业指导书的目的是加强对低压电缆分支箱安装(更换)全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。

本标准化作业指导书由江苏省电力公司标准化委员会提出。

本标准化作业指导书由公司生产技术部负责起草。

主要起草人：高峰刘振江陈宇正王昊黄振勇徐亚军刘汉祥审核人：吴浩然批准人：薛祥本标准化作业指导书由公司生产技术部归口并负责解释。

低压电缆分支箱安装（更换）标准化作业指导书1 范围本标准化作业指导书规定了低压电缆分支箱安装(更换)现场标准化作业的安装前准备、安装流程图、安装程序与作业标准和验收等要求。

本标准化作业指导书适用于江苏省电力公司系统低压电缆分支箱安装(更换)标准化作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

低压配电柜安装作业指导书1000字一、前言低压配电柜是电力供应的重要部件，其安装与检修工作严谨而复杂。

为了提高工作安全性、减小安装成本，必须加强方案设计、制定合理的计划和严格执行安全标准。

本作业指导书主要是针对低压配电柜的安装汇编起来，以供安装作业人员参考。

二、安装要求1.选址。

低压配电柜的选址位置应达到以下要求：(1) 远离火源、爆炸源和热源；(2) 不受阳光直射及水淹；(3) 周围应留有足够的空间便于通风、检修和维护；(4)周围环境应整洁干燥，闲杂物不得堆积。

2.安装要求(1) 安装前检验安装位置的基础是否坚实，底座是否平整。

(2) 根据低压配电柜的接线图安装电缆，松紧适当、方向清晰、标识鲜明。

(3) 安装时严格执行规定的安装尺寸与间距。

配电柜间的间距应符合安全生产的要求。

(4) 严格遵守电气安装规范的各项要求并如期验收。

(5) 安装时必须配备安全的工具与人员，必须戴好工作用品，迟缓和疲劳状态下的作业均应避免。

三、安装步骤1.测量与确定安装位置首先测量低压配电柜安装位置的长、宽、高。

然后，根据制造商的要求用水平仪检查地面是否水平、地面是否平整，以便于调整低压配电柜的水平度。

另外，要求该位置不受阳光直射、水淹、火源、爆炸源和热源。

2.设置安装基础根据低压配电柜的尺寸确定基础安装的位置和大小，然后要求基础材料符合标准（如混凝土等），以保证低压配电柜固定的稳定性和稳定的支撑。

3.设置和校准低压配电柜的参数根据低压配电柜的使用需要，设置和校准低压配电柜的参数。

设置的方法与过程必须遵守厂家的要求。

此步骤完成后，应对调整参数进行验证。

4.调整低压配电柜固定度根据低压配电柜外框的尺寸，调整低压配电柜固定的水平度，以及高度。

要求低压配电柜的固定牢固，不会因震动而移动。

5.准确楼固低压配电柜的位置用水平仪检测低压配电柜的位置是否水平，要求低压配电柜的漏缝尺寸小于0.1mm。

6.气压实验安装完成后，应立即对低压配电柜进行气压实验，根据安装角度和使用压力的不同，进行相应的压力测试。

0.4ｋＶ开关柜编制：综合部二O O二年三月目录一、概述： (4)二、运输与检查： (4)三、配电盘、柜的安装 (5)四、配电装置的检查： (7)五、资料整理 (8)一、概述：低压配电屏主要分固定式和抽屉式两种。

固定式低压配电屏又分靠墙和离墙安装两种，靠墙安装固定式低压配电屏由于检修不便，不受用户欢迎，主管部门也不推荐使用。

抽屉式低压配电屏具有馈电回路多，体积少，占地少，恢复供电迅速等优点。

目前，从国外引进项目的配套工程中，使用抽屉式配电较多。

二、运输与检查：1、搬运配电屏应在天气较好的情况下进行,最好用汽车与吊车配合,集合装卸与运输。

2、运输时，配电屏应立放在汽车上，不得侧放和倒放，并用绳子将配电屏拴住，防止倾倒，绳索与盘面间应垫以麻袋片等。

3、电屏的门应关闭锁好，精密的表计或较重的表计可单独运输。

4、汽车行驶时，速度要慢，以保证配电屏的平稳。

5、搬运配电屏、柜前，应该对装箱号、型号。

当运抵安装地点附近，应邀集有关技术人员开箱检查，并作好记录：5.1、制造厂的技术文件应该齐备,包括合格证、制造厂图纸（元件布置图、盘内接线图、盘内电路原理图）、说明书等有关资料。

5.2、型号、规格应符合设计要求，附件备件齐全，元件无损坏情况。

5.3、检查盘柜垂直度、水平度、应无变形。

5.4、盘柜内母线及配线颜色应符合现行规范的要求。

5.5、盘柜内母线间距应符合规范要求，对于10KV母线，相线与相线间距及相线对地（外壳）间距应>=125mm；对于0.4KV低压母线,相间距及相线对地(外壳)间距应>=20mm。

5.6、查完毕后，应收存好各合格证及有关资料。

6、运输装卸过程中要尽量避免损害邻近花草树木；开关柜搬运过程中，如必须经过绿化带时，要采用装支承架的方法或其它有效的方法以防压伤绿化带。

三、配电盘、柜的安装1、配电盘、柜的就位1.1、当室内已清理干净，环境无尘时，就开始对盘、柜就位。

先按图纸规定的顺序将配电盘编号作好标记，然后用人工将其搬运到安装位置，前后排列整齐、美观，盘与盘间无明显缝隙。
