0.4KV电缆分支箱生产操作手册
- 格式：docx
- 大小：101.02 KB
- 文档页数：14
下载文档原格式
合集下载
0.4kV电缆分支箱技术规范书(居住区物资)
0.4kV电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了0.4kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的0.4kV电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件3.1 海拔高度 1000 m3.2 最高环境温度 + 45 ℃3.3 最低环境温度 -25 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于1.67。
3.10 系统额定频率： 50Hz4 技术参数及要求4.1 额定电压： 0.4 kV4.2 额定频率： 50 Hz4.3 额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm24.4 温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。

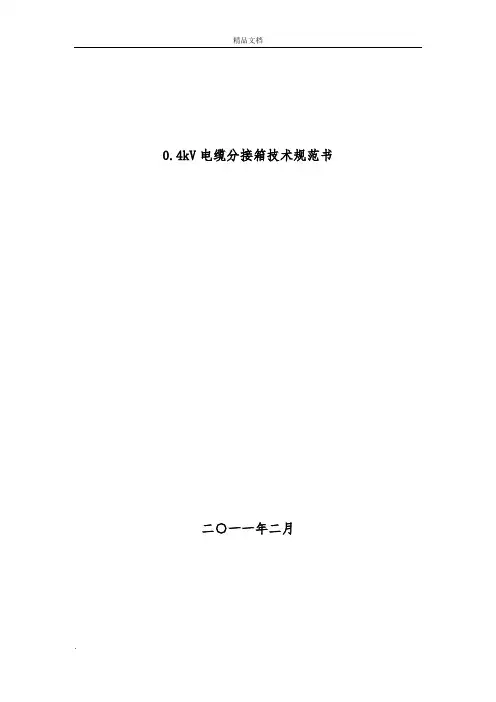

0.4kV电缆分支箱技术规范书
电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件海拔高度1000 m最高环境温度+ 45 ℃最低环境温度-25 ℃日照强度cm2 （风速：0.5m/s）最大日温差25K户内相对湿度：日平均值≤95%，月平均值≤90%最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)荷载同时有10mm覆冰和17.5m/s的风速耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于。
系统额定频率：50Hz4 技术参数及要求额定电压：kV额定频率：50 Hz额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm2温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。

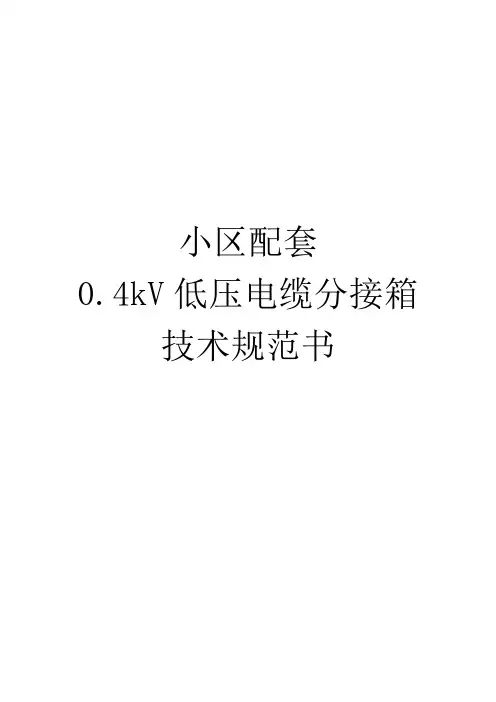

小区配套0.4KV低压电缆分接箱技术规范(较完整版)2016.4
小区配套0.4kV低压电缆分接箱技术规范书低压电缆分接箱技术规范1、概述低压电缆分接箱适用于工业与民用建筑，交流50HZ,额定电压220/380V的低压配电系统中做照明配电用及动力回路漏电、过载、保护等之用。
该产品可根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则灵活设计。
产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。
2、引用标准GB50254-96 电气装置安装工程低压电器设施及验收规范GB50171-97 电气装置安装工程盘柜及二次回路接线国家标准GB9466 低压成套开关设备试验方法GB50303-2002 建筑工程质量验收规范GB997-81 电气结构安装形式GB7251-97 低压成套开关设备ZBK9961-1999 低压抽出式成套开关设备IEC-439-1 低压成套开关设备和成套设备以及其它有关的现行国家标准3、技术参数3.1使用条件海拔：≤2000气候环境：海滨，有盐雾，亚湿地区环境温度： -15～40℃最大日温差 25℃相对湿度：最热月平均95%;最冷月平均64%地震烈度： 6度(按7度设防)水平加速度： 0.25g 垂直加速度：0.125g持续时间： 3周波安全系数：≥1.67电网额定电压0.4KV，最高电压0.6KV额定频率：50HZ3.2主要的技术规格（1）额定电压：380V以下（2）额定电流：16、20、25、32、40、50、63、100、200、250、400、630A等（3）单个输出电流：6、10、16、20、25、32、100、200A等（4）额定绝缘电压：500V（5）短时耐受电流：3kV（6）额定漏电动作电流：主进线路不超过100mA（7）漏电不动作电流为漏电动作电流的50%（8）进线开关采用4P塑壳断路器，出线采用3P塑壳断路器。
主要塑壳断路器技术参数如下：a.额定工作电压 400Vb.额定绝缘电压 800Vc.额定极限短路分段能力 >35kAd.额定运行短路分段能力 >17.5kAe.断路器机械寿命 >10000次（9）室内箱尺寸为700×1050×210，室外箱尺寸为660×1200×250。

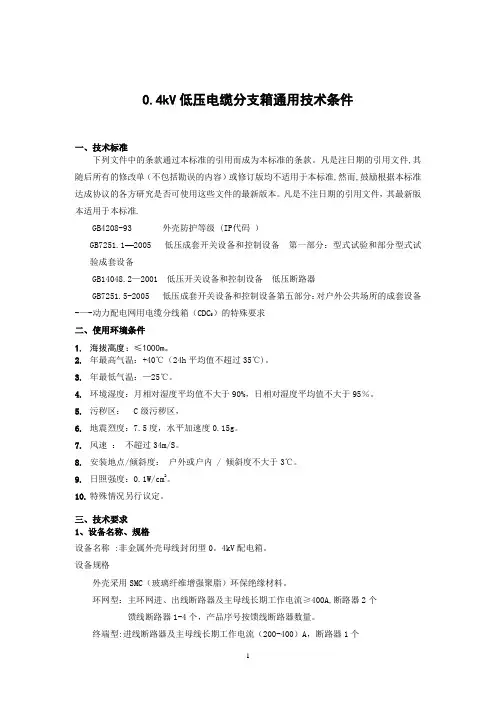

0.4kV低压电缆配电箱技术条件
0.4kV低压电缆分支箱通用技术条件一、技术标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准.GB4208-93 外壳防护等级 (IP代码）GB7251.1—2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB14048.2—2001 低压开关设备和控制设备低压断路器GB7251.5-2005 低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备-—-动力配电网用电缆分线箱（CDC S）的特殊要求二、使用环境条件1.海拔高度：≤1000m。
2.年最高气温：+40℃（24h平均值不超过35℃)。
3.年最低气温：—25℃。
4.环境湿度：月相对湿度平均值不大于90%，日相对湿度平均值不大于95％。
5.污秽区： C级污秽区，6.地震烈度：7.5度，水平加速度0.15g。
7.风速：不超过34m/S。
8.安装地点/倾斜度：户外或户内 / 倾斜度不大于3℃。
9.日照强度：0.1W/cm2。
10.特殊情况另行议定。
三、技术要求1、设备名称、规格设备名称 :非金属外壳母线封闭型0。
4kV配电箱。
设备规格外壳采用SMC（玻璃纤维增强聚脂）环保绝缘材料。
环网型：主环网进、出线断路器及主母线长期工作电流≥400A,断路器2个馈线断路器1-4个，产品序号按馈线断路器数量。
终端型:进线断路器及主母线长期工作电流（200-400）A，断路器1个馈线断路器3—5个，产品序号按馈线断路器数量。
接地运行方式公网配电范围 TN-C 系统 ,母线系统采用三相四线制。
2技术参数2.1额定电压：0.4 kV。
2．2额定电流:400A。
2。
3额定频率：50Hz。
2.4外壳参数2。
4.1外壳防护等级：≥IP34D。

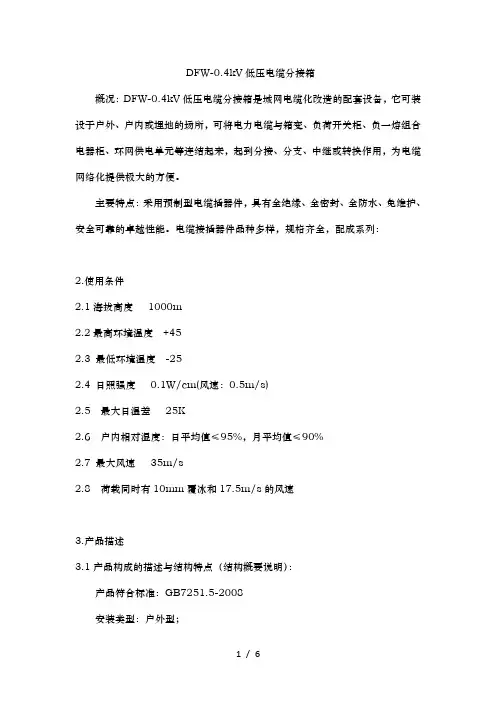

低压电缆分支箱技术规范71531
DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度1000m2.2最高环境温度+452.3 最低环境温度-252.4 日照强度0.1W/cm(风速：0.5m/s)2.5 最大日温差25K2.6 户内相对湿度：日平均值≤95%，月平均值≤90%2.7 最大风速35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述与结构特点（结构概要说明）：产品符合标准：GB7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率：50Hz；防护等级：IP44；1)产品型号与名称DFW 低压电缆分线箱2)提供图纸与编号：试样装配图3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格与材质）见下图3.2主要结构数据a.开关电器与元件（型号规格、材料名称与牌号、生产厂）b.母线与绝缘导线（型号规格、材料名称与牌号、生产厂）c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用3.5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
进出线方式为下进下出，水平母排位于箱体背部，N和PE排位于箱体底部，电缆挂接方便。
小区配套0.4KV低压电缆分接箱技术规范(较完整版)2016.4
小区配套0.4kV低压电缆分接箱技术规范书低压电缆分接箱技术规范1、概述低压电缆分接箱适用于工业与民用建筑，交流50HZ,额定电压220/380V的低压配电系统中做照明配电用及动力回路漏电、过载、保护等之用。
该产品可根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则灵活设计。
产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。
2、引用标准GB50254-96 电气装置安装工程低压电器设施及验收规范GB50171-97 电气装置安装工程盘柜及二次回路接线国家标准GB9466 低压成套开关设备试验方法GB50303-2002 建筑工程质量验收规范GB997-81 电气结构安装形式GB7251-97 低压成套开关设备ZBK9961-1999 低压抽出式成套开关设备IEC-439-1 低压成套开关设备和成套设备以及其它有关的现行国家标准3、技术参数3.1使用条件海拔：≤2000气候环境：海滨，有盐雾，亚湿地区环境温度： -15～40℃最大日温差 25℃相对湿度：最热月平均95%;最冷月平均64%地震烈度： 6度(按7度设防)水平加速度： 0.25g 垂直加速度：0.125g持续时间： 3周波安全系数：≥1.67电网额定电压0.4KV，最高电压0.6KV额定频率：50HZ3.2主要的技术规格（1）额定电压：380V以下（2）额定电流：16、20、25、32、40、50、63、100、200、250、400、630A等（3）单个输出电流：6、10、16、20、25、32、100、200A等（4）额定绝缘电压：500V（5）短时耐受电流：3kV（6）额定漏电动作电流：主进线路不超过100mA（7）漏电不动作电流为漏电动作电流的50%（8）进线开关采用4P塑壳断路器，出线采用3P塑壳断路器。
主要塑壳断路器技术参数如下：a.额定工作电压 400Vb.额定绝缘电压 800Vc.额定极限短路分段能力 >35kAd.额定运行短路分段能力 >17.5kAe.断路器机械寿命 >10000次（9）室内箱尺寸为700×1050×210，室外箱尺寸为660×1200×250。

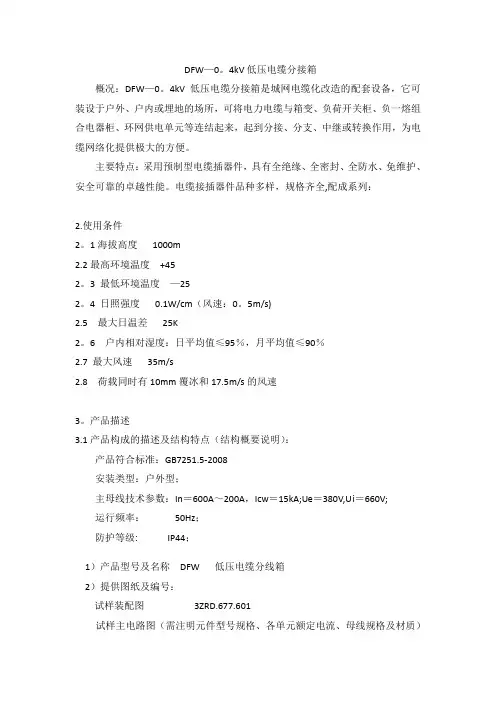

低压电缆分支箱技术规范
DFW—0。
4kV低压电缆分接箱概况：DFW—0。
4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全,配成系列：2.使用条件2。
1海拔高度1000m2.2最高环境温度+452。
3 最低环境温度—252。
4 日照强度0.1W/cm（风速：0。
5m/s)2.5 最大日温差25K2。
6 户内相对湿度：日平均值≤95％，月平均值≤90％2.7 最大风速35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3。
产品描述3.1产品构成的描述及结构特点（结构概要说明）：产品符合标准：GB7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA;Ue＝380V,Ui＝660V;运行频率：50Hz；防护等级: IP44；1）产品型号及名称DFW 低压电缆分线箱2）提供图纸及编号：试样装配图3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2主要结构数据a.开关电器及元件(型号规格、材料名称及牌号、生产厂）b。
母线与绝缘导线（型号规格、材料名称及牌号、生产厂)c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用3。
5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分,箱门开启角度大于90度，启闭灵活，门上有专用门锁,箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离,操作安全。
进出线方式为下进下出，水平母排位于箱体背部,N和PE排位于箱体底部，电缆挂接方便。
低压电缆分支箱技术规范
DFW-0.4kV低压电缆分接箱概况：DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备，它可装设于户外、户内或埋地的场所，可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来，起到分接、分支、中继或转换作用，为电缆网络化提供极大的方便。
主要特点：采用预制型电缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。
电缆接插器件品种多样，规格齐全，配成系列：2.使用条件2.1海拔高度 1000m2.2最高环境温度 +452.3 最低环境温度 -252.4 日照强度 0.1W/cm(风速：0.5m/s)2.5 最大日温差 25K2.6 户内相对湿度：日平均值≤95%，月平均值≤90%2.7 最大风速 35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述及结构特点（结构概要说明）：产品符合标准：GB7251.5-2008安装类型：户外型；主母线技术参数：In＝600A～200A，Icw＝15kA；Ue＝380V，Ui＝660V；运行频率： 50Hz；防护等级： IP44；1)产品型号及名称 DFW 低压电缆分线箱2)提供图纸及编号：试样装配图 3ZRD.677.601试样主电路图（需注明元件型号规格、各单元额定电流、母线规格及材质）见下图3.2主要结构数据a.开关电器及元件（型号规格、材料名称及牌号、生产厂）b.母线与绝缘导线（型号规格、材料名称及牌号、生产厂）c.结构特点：样机结构特点描述：该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。
外壳采用3.5mm厚玻璃纤维增强聚酯材料制成，防腐蚀性能高。
箱壳分本体和底座两个部分，箱门开启角度大于90度，启闭灵活，门上有专用门锁，箱顶有防雨雨檐，箱门与箱体之间有防水胶条，防护等级高。
熔断器式隔离开关操作手柄与带电部件隔离，操作安全。
进出线方式为下进下出，水平母排位于箱体背部，N和PE排位于箱体底部，电缆挂接方便。

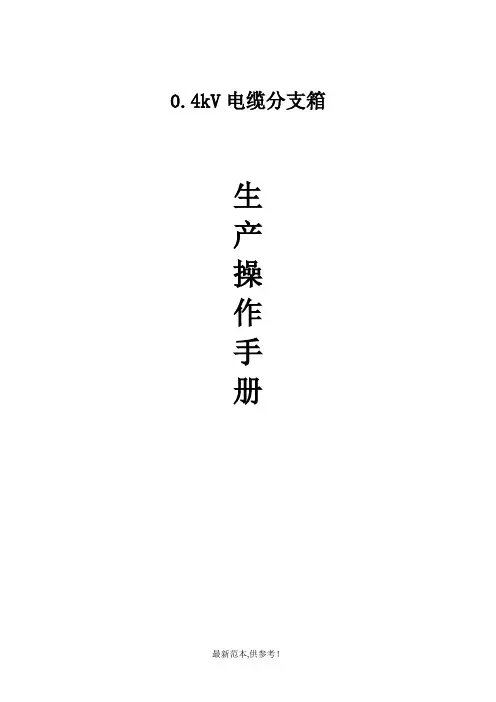

0.4KV电缆分支箱生产操作手册
0.4kV电缆分支箱生产操作手册一、总述：DFW-0.4KV系列带隔离开关电缆分接箱系我公司生产的系列分接箱产品中的一种，根据国内电力系统发展需要而进行开发、生产的符合电力系统发展趋势的新一代电力产品，代表了电缆分接的新方向，更方便于现场检修和控制，减小了停电检修面积。
大大提高了用电安全性和可靠性，节约了电缆用量。
是现代电缆分接最理想的选择。
已广泛被用户所接受并深受欢迎。
适用于城市环网配电及大型工厂、居民小区等。
我公司选用金莱勒电气公司DNH8系列带隔离刀系列隔离开关，苏益电气SY系列的电子式漏电流保护断路器开关，柜体的所有材料都是按终身使用设计，能抗各种侵蚀和老化。
严格的生产程序及出厂实验，保证其在任何气候温度及恶劣环境条件下，均能正常、安全、可靠的运行。
保证设备运行中的防污性能，真正做到了全工况、免维护运行。
二、采用并符合的技术标准GB/T16927-97 《低电压试验技术》JB/T8138-95 《电缆附件试验方法》GB/T11022-1999 《低压开关设备和控制设备标准的共用技术要求》GB3804-90 《0.4～1KV交流低压隔离开关》GB11033 《额定电压0.4/1kV及以下电力电缆附件基本技术要求》三、主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度： 55℃最低温度: -35℃最热月平均温度： 35℃最大日温差: 30℃3.1.2 海拔高度: ≤2000m3.1.3 最大风速: 35m/s3.1.4 环境湿度: 日平均相对湿度不大于95%月平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa月平均水蒸汽压力值不超过1.8kPa3.1.5 地震烈度：≤8度水平方向加速度：≤0.3g垂直方向加速度：≤0.15g水平方向和垂直方向同时作用时,安全系数为1.673.1.6覆冰厚度： 10mm3.1.7地面倾斜度≤33.1.8污秽等级：Ⅲ级3.1.9安装场所：户外。
最新0.4kV低压电缆分接箱技术参数规章制度及技术协议模板
xxxx公司xxxx工程0.4kV低压电缆分支箱技术规范书及技术协议模板甲方：乙方：设计方：20xx年x月目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3应遵循的主要标准 (2)4 技术要求 (3)4.1正常使用条件 (3)4.2 特殊使用条件 (4)5.技术参数 (4)6.低压电缆分支箱的结构及内附设备要求 (5)7.试验方法 (7)8 产品对环境的影响 (7)9 企业VI标识 (9)10技术文件要求 (7)10.1一般要求 (7)10.2设计联络 (8)11 监造、包装、运输、安装及质量保证 (9)11.1监造 (9)11.2包装 (9)11.3 运输 (9)11.4 安装指导 (9)11.5 质量保证 (9)1总则1.1 本技术协议及规范适用于XXXX工程项目工程0.4kV低压电缆分支箱，它提出该设备本体及附属设备的技术要求。
主要包括该设备本体及附属设备的规格、技术要求、结构、性能、试验、包装、运输等方面的内容。
1.2 本技术协议提出的是最低限度的技术要求。
凡本技术协议中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，我公司按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果我公司没有以书面形式对本技术协议的条文提出异议，则意味着我公司提供的设备符合本技术文件的要求。
1.4 本技术协议所使用的标准如遇与所执行的标准不一致时，按较高标准执行。
1.5 本技术协议经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本技术协议未尽事宜，由买、卖双方协商确定。
1.7 我公司在技术协议中应如实反映产品与本技术文件的技术差异。
1.8 我公司在技术部分按本技术协议的要求如实详细的填写设备的标准配置表。
1.9 我公司充分理解本技术协议并按技术文件的具体条款、格式要求填写技术文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.4KV电缆分支箱生产操作手册0.4kV电缆分支箱生产操作手册、总述:DFW-0.4KV系列带隔离开关电缆分接箱系我公司生产的系列分接箱产品中的一种，根据国内电力系统发展需要而进行开发、生产的符合电力系统发展趋势的新一代电力产品，代表了电缆分接的新方向，更方便于现场检修和控制，减小了停电检修面积。
大大提高了用电安全性和可靠性，节约了电缆用量。
是现代电缆分接最理想的选择。
已广泛被用户所接受并深受欢迎。
适用于城市环网配电及大型工厂、居民小区等。
我公司选用金莱勒电气公司DNH8S列带隔离刀系列隔离开关，苏益电气SY系列的电子式漏电流保护断路器开关，柜体的所有材料都是按终身使用设计，能抗各种侵蚀和老化。
严格的生产程序及出厂实验，保证其在任何气候温度及恶劣环境条件下，均能正常、安全、可靠的运行。
保证设备运行中的防污性能，真正做到了全工况、免维护运行。
二、采用并符合的技术标准GB/T16927-97 《低电压试验技术》JB/T8138-95 《电缆附件试验方法》GB/T11022-1999 《低压开关设备和控制设备标准的共用技术要求》GB3804-90 《0.4〜1KV交流低压隔离开关》GB11033 《额定电压0.4/1kV及以下电力电缆附件基本技术要求》三、主要技术条件3.1 环境条件3.1.1周围空气温度最高温度：55 C最低温度：-35 C最热月平均温度：35 C最大日温差：30 C3.1. 2 海拔高度：<2000m3.1. 3 最大风速：35m/s3.1. 4 环境湿度：日平均相对湿度不大于95% 月平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa月平均水蒸汽压力值不超过1.8kPa3.1.5地震烈度：< 8度水平方向加速度：< 0.3g垂直方向加速度：< 0.15g水平方向和垂直方向同时作用时，安全系数为1.673.1.6覆冰厚度：10mm3.1.7地面倾斜度< 33.1.8污秽等级：川级3.1.9安装场所：户外。
安装地点无火灾、爆炸危险，无严重污秽，无化学腐蚀及剧烈动。
3.2工程条件3.2.1系统概况a.系统额定电压：10kVb.系统最高工作电压：12kVc.系统额定电流：630Ad.系统额定频率：50Hze.系统中性点接地方式：非有效接地系统3.2.2新建或扩建工程，基础新建。
3.3设备的主要参数电缆分接箱，其技术参数除应满足应遵循的主要标准外，还应满足以下要求1.主回路通630A电流，温升不大于65C （折算到环境温度40C）。
2 •在与垂直方向成60°倾角及10L/min的雨量下，淋雨10min后，应无进水痕迹。
3.4技术要求3.4.1负荷开关柜负荷开关单元配置三工位SF6负荷开关，开关及所配主地刀、母线等均要求密封在由机器人焊接而成不锈钢全密封箱体内，充以SF6气体作绝缘和灭弧介质，配弹簧操作机构, 另外通过气压表可随时观察气箱压力。
343.1电缆分接箱外壳材料以》2mn不锈钢板材制造，表面覆盖层为静电喷涂而成，涂层漆膜厚度不小于150卩m并应均匀一致,至少15年不褪色。
箱体防护等级为IP4X。
343.2箱体应有足够的机械强度，在起吊、运输和安装时不应变形或损伤。
5、额定工频耐压（1min ）相间、对地： 45kV&短时耐受电流： 25kA/3S7、额定峰值耐受电流：343.3 外壳颜色为环保绿色（或用户指定），并与周围环境相协调。
343.4门开启角度应大于90°,并设定位装置。
门应有密封措施，并装有把手、暗闩和能防雨、 防堵、防锈的锁，铰链应采用内铰链。
门的设计尺寸应与所装用的设备尺寸相配 合。
3.4.3.5 箱体应设足够的自然通风口和隔热措施，以保证在正常条件下运行时，所有电器设备的温度不超过其最大允许温度。
3.4.3.6 箱体上有明显的带电警示标志。
3.4.3.7 箱体有可靠的密封性能，防小动物进入和防渗、漏雨水措施。
箱体的内壁和隔板可用金属或非金属材料，其色彩应与内部电器设备颜色协调，金属构件亦应进行防锈处理 和喷涂防护层。
3.4.3.8 箱门内侧标出主回路的线路图，同时注明操作程序和注事项。
信号灯及仪表的装设位置应易于观察和安全地更换，其位置应便于巡视。
电缆室的高度应满足安装、试验、 维修的要求。
3.4.3.9箱体正面上装有生产厂家铭牌，铭牌内容包括型号、规格、额定电压、额定电流、产品编号、出厂年月日及生产厂名。
3.4.4 CJB10-630 复合绝缘屏蔽型电缆头电缆连接头采用进口硅橡胶预制式复合绝缘屏蔽型电缆接头，表面有半导电屏蔽层 （接地），带电可触摸。
采用全圭寸闭三层复合绝缘，绝缘效果好。
“T ”型连接逐级锥度锁 恒定挤压紧固连接，过盈配合，水密性非常好。
硅橡胶具有很好的憎水性和憎水迁移性、 弹性好、抗撕裂、防尘埃、抗老化、抗凝霜、耐腐蚀、耐洪水侵袭。
技术参数;1、额定电压: 12kV2、额定频率: 50Hz3、额定电流:630A 4、额定雷电冲击耐受电压相间、对地:75kV 63KA11、局部放电: 12、最小电晕起始：19kV电缆接头符合GB11033.3-89《额定电压26/35kV 及以下电力电缆附件基本技术要求电缆头》 的技术标准要求3.4.5接地3.4.5.1电缆分接箱的接地系统应符合 DL/T621-1997《交流电气装置的接地》的要求。
345.2电缆分接箱的箱体设专用接地导体，该接地导体上设有与接地网相连的固定连接端子，其数量不少于两个，并有明显的接地标志。
接地端子配直径不小于12mm 勺铜质螺栓3.4.6电缆分接箱及开关具备完善的防误操作功能（即“五防”要求） 。
3.4.8 进、出线均配高压带电显示器。
3.4.11 进、出线配进口硅橡胶预制式屏蔽型电缆插头。
3.4.12绝缘要求采用全绝缘、全密封、可触摸型式，满足防潮、防洪水、防凝露的要求3.5 零配件要求3.6 一次接线方案8、 接触电阻： 9、 潮湿试验：： 11kV/100h通过10、绝缘水平: LI75AC35/L10AC3W 3PC/13kVoJX||F V V一次接线方案3.7地基图osln柜深3.8外形尺寸图四、监督制造4.1在生产前将户外电缆分接箱内部空间结构图、柜内所有元件选用的型号、参数、厂家等资料提交给需方，经确认后方可生产，否则，需方有权要求供方更改其认为不满足要求的产品。
4.2需方对设备关键工序实行监造和见证。
供方必须在总装及出厂试验等工序开始前以文字通知需方，需方应在3天内以文字答复供方是否去见证。
4.3 需方有权对设备进行厂内及现场抽检，供方应积极配合。
五、试验户外电缆分接箱应按照有关国家标准和行业标准规定的项目、方法进行试验，并且各项试验结果应符合本技术条件书3.3条款的要求。
5.1 型式试验项目5.1.1绝缘试验，包括雷电和操作冲击试验；1min工频耐压试验；人工污秽试验（包括凝露试验）；局部放电试验及直流压试验。
5.1.2 机械试验，机械操作试验；常温下机械定性试验；端子静力试验。
5.1.3 主回路电阻测量短时耐受电流和峰值耐受电流试验。
长期工作时的发热试验（温升试验） 容性电流开合试验，包括空载架空线路；电缆的开合试验；多组电容器并联下的开 合电容器组试验 5.1.7 小电感电流的开合试验，空载、起动、制动时电动机的开合试验。
5.1.8环境条件下的试验，包括高、低温试验；湿度试验；密封试验；地震考核。
5.2出厂试验项目 5.2.1 主回路的工频耐压试验5.2.2 辅助回路和控制回路的工频耐压试验5.2.3 局部放电测量（电缆附件）5.2.4 测量主回路电阻5.2.5 机械性能、机械操作及机械防止误操作装置或电气、机械联锁装置功能的试验 5.2.6 仪表、继电器元件校验及接线正确性检定5.2.7在使用中可以互换的具有同样额定值和结构的组件，应检验互换性。
5.3 现场验收试验项目5.3.1 机械操作试验； 5.3.2 主回路绝缘试验； 5.3.3 测量和检测装置的校验； 5.3.4 辅助回路绝缘试验； 5.3.5 相位检杳 5.3.6 防护等级的检定。
六、包装、运输6.1 包装6.1.1供方必须根据国家标准和需方的实际运输条件，将户外电缆分接箱和所有零部件采 用适合于铁路、公路和水路远途运输的包装箱进行包装好 ，并将全套安装使用维护说明书、5.1.45.1.5产品合格证明书、产品外形出厂图、运输尺寸图、产品拆卸件一览表、装箱单、铭牌图或铭牌标志图以及备品备件一览表等应妥善包装防止受潮，6.1.2大件和重件需在运输文件中附上尺寸图和重量，并提供起吊图纸和说明，包装箱上应有起吊标志。
6.1.3所需的备品备件及专用工具与仪器仪表应装在箱内，在箱上注明”专用工具”、仪表”，以与本体相区别；并标明”防尘”、“防潮”、“防止损坏”、“易碎”、“向上”、“ 等字样，同主设备一并发运。
6.1.4包装箱应连续编号，不能有重号。
包装箱外壁的文字与标志应耐受风吹日晒，不雨水冲刷而模糊不清，其内容应包括：合同号；收货单位名称及地址；户外电缆分接箱名称及型号；毛重和户外电缆分接箱总重；包装箱外形尺寸；制造厂名称；包装箱储运指示标志：“向上”、“防潮”、“小心轻放”、“由此吊起”等字样。
6.1.5从供方发货至需方收到期间，设备应完好无损。
凡因包装不良而造成一切损失应由供方自负。
6.2运输6.2.1供方负责将设备安全运抵需方指定的地点。
设备从生产厂家至需方指定地点的运输和装卸全部由供方完成。
装运货物时，需考虑便于现场卸货、搬运和安装。
6.2.2户外电缆分接箱运输方式：公路汽车运输或由需、供双方协商确定。
6.2.3在设备启运时，供方应以最快捷的方式通知需方以下内容设备名称；件数、件号、重量；合同号；货运单号；达到港（站）；仪器勿倒”。
