快充报文解析

  • 格式：pdf
  • 大小：445.24 KB
  • 文档页数：9

非车载充电机与BMS通讯协议解析1、充电握手阶段
BRM：详见数据包传输格式。

2、参数配置阶段
BCP：详见数据包传输格式。

3、充电阶段
BCS：详见数据包传输格式。

4、充电结束阶段
5、数据包传输格式
整个快充报文交互过程中，以下地址以数据包的格式发送信息：BRM（BMS和车辆辨识报文）、BCP（动力蓄电池充电参数）、BCS（电池充电总状态）。

整个充电过程中，数据包均以以下格式进行传输：
帧ID 数据长度数据备注
1CECxxxx 0x08 10 xx xx xx xx ?? ?? ?? 通知发送数据包1CECxxxx 0x08 11 xx xx xx xx ?? ?? ?? 应答接收数据包1CEBxxxx 0x08 01 xx xx xx xx xx xx xx 数据
1CEBxxxx 0x08 02 xx xx xx xx xx xx xx 传输
1CEBxxxx 0x08 03 xx xx xx xx xx xx xx 内容
·
·
·
1CECxxxx 0x08 13 xx xx xx xx ?? ?? ?? 结束应答
注释：xx为数据包个数，??为参数组编号（PGN）。

BRM的PGN：000200H；
BCM的PGN：000600H；
BCS的PGN：001100H。

合集下载

国标非车载快充流程报文解析示例

国标非车载快充流程报文解析示例


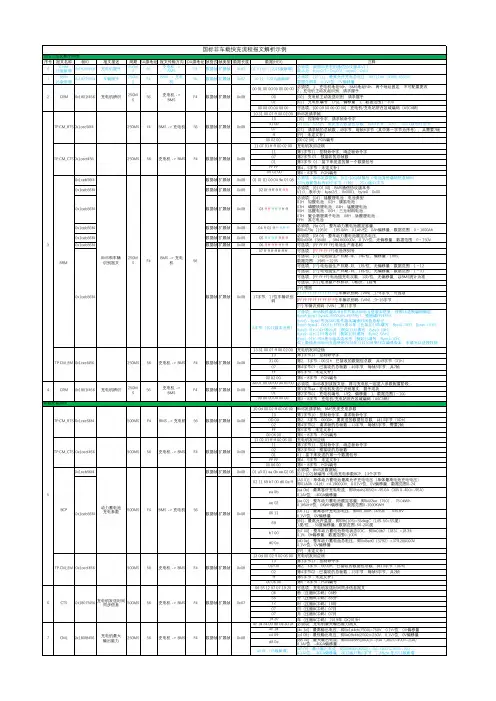

0x1ceb56f4
0x1ceb56f4
0x1ceb56f4
3
0x1ceb56f4
BRM
0x1ceb56f4
报文描述 充电机握手 车辆握手 充电机辨识
BMS和车辆 识别报文
周期 SA源地址 报文传输方向 DA源地址 帧格式 帧类型 数据长度
数据(HEX)
注释
250M S
56
充电机 -> BMS
F4
数据帧 扩展帧
4
CRM
0x1801f456 充电机辨识
250M S
56
参数配置阶段
充电机 -> BMS
aa 01 00 00 00 00 00 00 必须项，BMS收到该报文后，将与充电机一起进入参数配置阶段
F4 数据帧 扩展帧 0x08
AA
第1字节aa：充电机发送已识别报文，握手成功
01
第2字节01：充电机编号，1/位，偏移量：1，数据范围1～100
9
BRO
0x100956f4
电池充电准备 就绪状态
250MS
F4
BMS -> 充电机
56
数据帧 扩展帧 0x01
aa
必须项，[aa]做好准备；BMS是否充电准备好 0X00BMS未做好充电准备，0XAA完成充电准备，0XFF无效
0x1807f456
数据帧 扩展帧 0x07 09 55 12 07 07 19 20
[06 11]：最高容许充电总电压，即0x1106h（4358），435.8V 0.1V/位，0V偏移量
69
[69]：最高允许温度，即69h(105)=55degC（105-50=55度） 1度/位，-50度偏移量，数据范围-50-200度
新国标电动汽车充电CAN报文协议解析

新国标电动汽车充电CAN报文协议解析

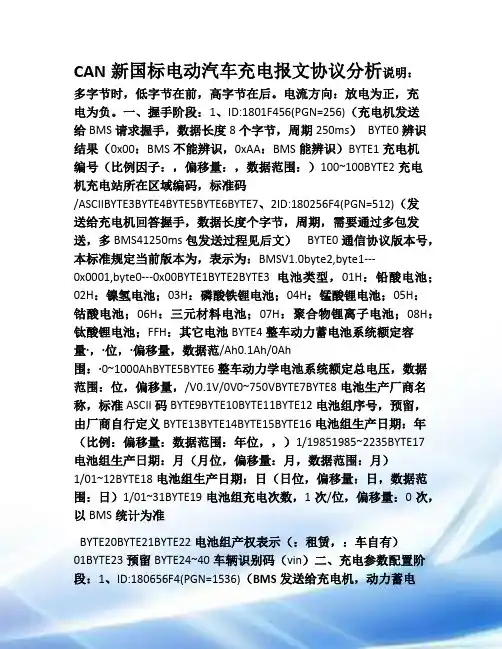

CAN新国标电动汽车充电报文协议分析说明：多字节时，低字节在前，高字节在后。

电流方向：放电为正，充电为负。

一、握手阶段：1、ID:1801F456(PGN=256)（充电机发送给BMS请求握手，数据长度8个字节，周期250ms）BYTE0辨识结果（0x00：BMS不能辨识，0xAA：BMS能辨识）BYTE1充电机编号（比例因子：，偏移量：，数据范围：）100~100BYTE2充电机充电站所在区域编码，标准码/ASCIIBYTE3BYTE4BYTE5BYTE6BYTE7、2ID:180256F4(PGN=512)（发送给充电机回答握手，数据长度个字节，周期，需要通过多包发送，多BMS41250ms包发送过程见后文）BYTE0通信协议版本号，本标准规定当前版本为，表示为：BMSV1.0byte2,byte1---0x0001,byte0---0x00BYTE1BYTE2BYTE3电池类型，01H：铅酸电池；02H：镍氢电池；03H：磷酸铁锂电池；04H：锰酸锂电池；05H：钴酸电池；06H：三元材料电池；07H：聚合物锂离子电池；08H：钛酸锂电池；FFH：其它电池BYTE4整车动力蓄电池系统额定容量·，·位，·偏移量，数据范/Ah0.1Ah/0Ah围：·0~1000AhBYTE5BYTE6整车动力学电池系统额定总电压，数据范围：位，偏移量，/V0.1V/0V0~750VBYTE7BYTE8电池生产厂商名称，标准ASCII码BYTE9BYTE10BYTE11BYTE12电池组序号，预留，由厂商自行定义BYTE13BYTE14BYTE15BYTE16电池组生产日期：年（比例：偏移量：数据范围：年位，，）1/19851985~2235BYTE17电池组生产日期：月（月位，偏移量：月，数据范围：月）1/01~12BYTE18电池组生产日期：日（日位，偏移量：日，数据范围：日）1/01~31BYTE19电池组充电次数，1次/位，偏移量：0次，以BMS统计为准BYTE20BYTE21BYTE22电池组产权表示（：租赁，：车自有）01BYTE23预留BYTE24~40车辆识别码（vin）二、充电参数配置阶段：1、ID:180656F4(PGN=1536)（BMS发送给充电机，动力蓄电池配置参数，数据长度13个字节，周期500ms，需要通过多包发送，多包发送过程见后文）BYTE0单体动力蓄电池最高允许充电电压（比例：0.01V/bit，偏移量：0）BYTE1BYTE2最高允许充电电流（比例：，偏移量：）0.1A/bit-400ABYTE3BYTE4动力蓄电池标称总能量（0.1Kw·h/bit，偏移量：0）BYTE5BYTE6最高允许充电总电压（比例：0.1V/bit，偏移量：0）BYTE7BYTE8最高允许温度（比例：度，偏移量：度）1/bit-50BYTE9整车动力蓄电池荷电状态（比例：，偏移量：）SOC0.1%/bit0BYTE10BYTE11整车动力蓄电池总电压（比例：0.1V/bit，偏移量：0）BYTE12、2ID:1807F456(PGN=1792)时间同步信息（充电机发送给，，数据长度个字节，周期）BMS7500ms BYTE0秒（压缩码）BCDBYTE1分（压缩码）BCDBYTE2时（压缩BCD码）BYTE3日（压缩BCD码）BYTE4月（压缩BCD码）BYTE5年（压缩码）BCDBYTE6、3ID:1808F456(PGN=2048)（充电机发送给，充电机最大输出能力，数据长度个字节，周期）BMS6250ms BYTE0最高输出电压（比例：0.1V/bit，偏移量：0）BYTE1BYTE2最低输出电压（比例：0.1V/bit，偏移量：0）BYTE3BYTE4最大输出电流（，偏移量：）0.1A/bit-400BYTE54、ID:100956F4(PGN=2304)（BMS发送给充电机，电池充电准备就绪，数据长度1个字节，周期250ms）BYTE0BMS是否充电准备好（0：BMS未准备好，0xAA：BMS完成充电准备）、5ID:100AF456(PGN=2560)（充电机发送给，充电机输出准备就绪，数据长度个字节，周期）BMS1250ms BYTE0充电机是否完成充电准备（：充电机未完成准备，：完成准备）00xAA三、充电过程：、1ID:181056F4(PGN=4096)（发送给充电机，电池充电需求，数据长度个字节，周期）BMS550ms BYTE0充电电压需求（0.1V/bit，偏移量：0V）BYTE1BYTE2充电电流需求（0.1A/bit，偏移量：-400A）BYTE3BYTE4充电模式（恒压充电；：恒流充电）0x01:0x02、2ID:181156F4(PGN=4352)（发送给充电机，电池充电总状态，数据长度个字节，周期，需要通过多包BMS9250ms发送，多包发送过程见后文）BYTE0充电电压测量值（0.1V/bit，偏移量：0V）BYTE1BYTE2充电电流测量值（0.1A/bit，偏移量：-400A）BYTE3BYTE4最高单体动力蓄电池电压及其组号（：蓄电池电压，；：1~120.01V/bit13~16动力蓄电池电池电压所在组号：，偏移量：）1/bit1BYTE5BYTE6当前SOC（1%的比例，偏移量：0）BYTE7估算剩余充电时间（1min/bit，大于600分钟按600分钟发送）BYTE8、3ID:1812F456(PGN=4608)（充电机发送给，充电机充电状态，数据长度个字节，周期）BMS650ms BYTE0充电电压输出值（，偏移量：）0.1V/bit0VBYTE1BTYE2充电电流输出值（0.1A/bit，偏移量：-400A）BYTE3BYTE4累计充电时间（1min/bit，最大为600min）BYTE5、4ID:181356F4(PGN=4864)（发送给充电机，电池状态信息，数据长度个字节，周期）BMS7250msBYTE0最高单体动力蓄电池电压所在编号BYTE1最高动力蓄电池温度（度，偏移量：）1/bit-50BYTE2最高温度检测点编号BYTE3最低动力蓄电池温度（度，偏移量：）1/bit-50BYTE4最低动力蓄电池温度检测点号BYTE5Bit0-bit1单体动力蓄电池电压过高/过低（00：正常；01：过高；10：过低）Bit2-bit3整车动力蓄电池荷电状态SOC过高/过低（00：正常；01：过高；10：过低）Bit4-bit5动力蓄电池充电过电流（：正常；：过流；：不可信）000110Bit6-bit7动力蓄电池温度过高（：正常；：过高；：不可信）000110BYTE6Bit0-bit1动力蓄电池绝缘状态（：正常；：不正常；：不可信）000110Bit2-bit3动力蓄电池组输出连接器连接状态（00：正常，01:不正常，10：不可信）Bit4-bit5充电允许（00：禁止；01：允许）5、ID:181556F4(PGN=5376)（BMS发送给充电机，电池单体电压信息，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）BYTE0号单体动力电池电压1BYTE1BYTE2号单体动力电池电压2BYTE3BYTE43号单体动力电池电压BYTE5、、、、、、、、、、、、BYTE511号单体动力电池电压256、6ID:181656F4(PGN=5632)（发送给充电机，电池温度信息，数据长度不定，周期，需要通过多包发送，多包BMS1s发送过程见后文）BYTE0动力蓄电池1温度信息（比例：1度/bit，偏移量：-50度）BYTE1动力蓄电池2温度信息（比例：1度/bit，偏移量：-50度）BYTE2动力蓄电池3温度信息（比例：1度/bit，偏移量：-50度）BYTE3动力蓄电池温度信息（比例：度，偏移量：度）41/bit-50BYTE4动力蓄电池温度信息（比例：度，偏移量：度）51/bit-50BYTE5动力蓄电池温度信息（比例：度，偏移量：度）61/bit-50、、、、、、、、、、、、BYTEN动力蓄电池N+1温度信息（比例：1度/bit，偏移量：-50度）7、ID:181756F4(PGN=5888)（BMS发送给充电机，电池预留报文，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）BYTE0预留BYTE1预留BYTE2预留BYTE3预留BYTE4预留BYTE5预留、、、、、、预留BYTEN预留、8ID:101956F4(PGN=6400)中止充电（发送给充电机，，数据长度个字节，周期）BMSBMS410ms BYTE0中止充电原因BMS BYTE1BMS中止充电故障原因BYTE2BYTE3BMS中止充电错误原因说明：、中止充电原因：1BMS未达到，：达到需求，：不可信状态）；位：达到所需求的目标值（：0110a)1~2SOC00位：达到总电压的设定值（：未达到总电压设定值，：达到设定值，：b)3~4000110不可信状态）；位：达到单体电压的设定值（：未达到，：达到，：不可信状态）c)5~6000110、中止充电故障原因：2BMS位：绝缘故障（：正常，：故障，：不可信状态）a)1~2000110位：输出连接器过温故障（：正常，：故障，：不可信状态）b)3~4000110位：原件、输出连接器过温（：正常，：故障，：不可信状态）c)5~6BMS000110位：充电连接器故障（：正常，：故障，：不可信状态）d)7~8000110位：电池组温度过高故障（：正常，：故障，：不可信状态）e)9~10000110位：其它故障（：正常，：故障，：不可信状态）f)11~12000110、中止充电错误原因：3BMS 位：电流过大（：正常，：电流超过需求值，：不可信状态）a)1~2000110位：电压异常（：正常，：电压异常，：不可信状态）b)3~4000110、9ID:101AF456(PGN=6656)充电机中止充电（充电机发送给，，数据长度个字节，周期）BMS410ms BYTE0充电机中止充电原因BYTE1充电机中止充电故障原因BYTE2BYTE3充电机中止充电错误原因说明：1、充电机中止充电原因：a)1~2位：达到充电机设定的条件中止（00：正常，01：达到设定条件中止，10：不可信状态）b)3~4位：人工中止（00：正常，01：人工中止，10：不可信状态）c)5~6位：故障中止（00：正常，01：故障中止，10：不可信状态）2、充电机中止充电故障原因：a)1~2位：充电机过温故障（00：温度正常，01：充电机过温，10：不可信状态）b)3~4位：充电连接器故障（00：连机器正常，01：故障，10：不可信状态）c)5~6位：充电机内部过温故障（00：内部温度正常，01：内部过温，10：不可信）d)7~8位：所需电量不能传送（00：传送正常，01：不能传送，10：不可信）e)9~10位：充电机急停故障（00：正常，01：急停，10：不可信状态）f)11~12位：其它故障（00：正常，01：故障，10：不可信状态）3、充电机中止充电错误原因：a)1~2位：电流不匹配（00：电流匹配，01：电流不匹配，10：不可信状态）b)3~4位：电压异常（00：正常，01：异常，10：不可信状态）四、充电结束阶段：1、ID:181C56F4(PGN=7168)（BMS发送给充电机，BMS统计数据，数据长度7个字节，周期250ms）BYTE0中止时SOC值（比例：1%，偏移量：0）BYTE1动力蓄电池单体最低电压（比例：，偏移量：）0.010BYTE2BYTE3动力蓄电池单体最高电压（比例：，偏移量：）0.010BYTE4BYTE5动力蓄电池最低温度（比例：1，偏移量：-50）BYTE6动力蓄电池最高温度（比例：1，偏移量：-50）、2ID:181DF456(PGN=7424)（充电机发送给，充电机统计数据，数据长度个字节，周期）BMS5250ms BYTE0累计充电时间（比例：，偏移量：，范围：）1min00~600BYTE1BYTE2累计输出能量（比例：0.1kw·h，偏移量：0，范围：0~1000）BYTE3BYTE4充电机编号五、发生错误：、1ID:081E56F4(PGN=7680)（发送给充电机，统计数据，数据长度个字节，周期）BMSBMS4250ms BYTE0Bit0-Bit1接受充电机辨识报文超时（：正常，：SPN2560=0X000001超时，：不可信状态）10Bit2-Bit3接受充电机辨识报文超时（：正常，：SPN2560=0XAA0001超时，：不可信状态）10BYTE1Bit0-Bit1接受充电机的时间同步和充电机最大能力报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受充电机完成充电准备报文超时（00：正常，01：超时，10：不可信状态）BYTE2Bit0-Bit1接受充电机充电状态报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受充电机中止报文超时（00：正常，01：超时，10：不可信状态）BYTE3Bit0-Bit1接受充电机充电统计报文超时（：正常，：超时，：000110不可信状态）、2ID:081FF456(PGN=7936)（充电机发送给，充电机中止充电，数据长度个字节，周期）BMS4250ms BYTE0Bit0-Bit1接受和车辆的辨识报文超时（：正常，：超时，：BMS000110不可信状态）BYTE1Bit0-Bit1接受电池充电参数报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受BMS完成充电前准备报文超时（00：正常，01：超时，10：不可信状态）BYTE2Bit0-Bit1接受电池充电总状态报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受电池充电需求报文超时（：正常，：超时，：不000110可信状态）Bit4-Bit5接受中止充电报文超时（：正常，：超时，：不BMS000110可信状态）BYTE3Bit0-Bit1接受充电统计报文超时（：正常，：超时，：不BMS000110可信状态）六、多包发送过程：1、0x1CEC56F4(BMS请求建立多包发送,周期50ms)BYTE0请求控制字0x10BYTE1需要发送的总字节数BYTE2BYTE3需要发送的包数BYTE40XffBYTE5所装载数据的参数组群号，即其PGNBYTE6BYTE7、充电机应答多包发送请求周期20x1CECF456(,50ms)BYTE0回答控制字0x11BYTE1可发送的数据包数BYTE2接下来发送的第一个数据包号BYTE30xFFBYTE40xFFBYTE5所装载数据的参数组群号，即其PGNBYTE6BYTE7、发送多包信息周期根据国标定义30x1CEB56F4(BMS,)BYTE0包序号（1到N）BYTE1需发送的内容BYTE2需发送的内容BYTE3需发送的内容BYTE4需发送的内容BYTE5需发送的内容BYTE6需发送的内容BYTE7需发送的内容4、0x1CECF456(充电机响应完成多包接收,周期50ms)BYTE0请求控制字0x13BYTE1接受到的总字节数BYTE2BYTE3接受到的总包数BYTE40XffBYTE5所装载数据的参数组群号，即其PGNBYTE6BYTE7深圳市聚电新能源科技有限公司武继坤整理。

新国标电动汽车充电CAN报文协议解析

新国标电动汽车充电CAN报文协议解析

新国标电动汽车充电CAN报文协议解析说明：多字节时，低字节在前，高字节在后。

电流方向：放电为正，充电为负。

一、握手阶段：1、ID:1801F456(PGN=256)（充电机发送给BMS请求握手，数据长度8个字节，周期250ms）BYTE0辨识结果（0x00：BMS不能辨识，0xAA：BMS能辨识）BYTE1充电机编号（比例因子：1，偏移量：0，数据范围：0~100）BYTE2充电机/充电站所在区域编码，标准ASCII码BYTE3BYTE4BYTE5BYTE6BYTE72、ID:180256F4(PGN=512)（BMS发送给充电机回答握手，数据长度41个字节，周期250ms，需要通过多包发送，多包发送过程见后文）BYTE0BMS通信协议版本号，本标准规定当前版本为V1.0，表示为：byte2,byte1---0x0001,byte0---0x00BYTE1BYTE2BYTE3电池类型，01H：铅酸电池；02H：镍氢电池；03H：磷酸铁锂电池；04H：锰酸锂电池；05H：钴酸电池；06H：三元材料电池；07H：聚合物锂离子电池；08H：钛酸锂电池；FFH：其它电池BYTE4整车动力蓄电池系统额定容量/A·h，0.1A·h/位，0A·h偏移量，数据范围：0~1000A·hBYTE5BYTE6整车动力学电池系统额定总电压/V，0.1V/位，0V偏移量，数据范围：0~750V BYTE7BYTE8电池生产厂商名称，标准ASCII码BYTE9BYTE10BYTE11BYTE12电池组序号，预留，由厂商自行定义BYTE13BYTE14BYTE15BYTE16电池组生产日期：年（比例：1年/位，偏移量：1985，数据范围：1985~2235）BYTE17电池组生产日期：月（1月/位，偏移量：0月，数据范围：1~12月）BYTE18电池组生产日期：日（1日/位，偏移量：0日，数据范围：1~31日）BYTE19电池组充电次数，1次/位，偏移量：0次，以BMS统计为准BYTE20BYTE21BYTE22电池组产权表示（0：租赁，1：车自有）BYTE23预留BYTE24~40车辆识别码（vin）二、充电参数配置阶段：1、ID:180656F4(PGN=1536)（BMS发送给充电机，动力蓄电池配置参数，数据长度13个字节，周期500ms，需要通过多包发送，多包发送过程见后文）BYTE0单体动力蓄电池最高允许充电电压（比例：0.01V/bit，偏移量：0）BYTE1BYTE2最高允许充电电流（比例：0.1A/bit，偏移量：-400A）BYTE3BYTE4动力蓄电池标称总能量（0.1Kw·h/bit，偏移量：0）BYTE5BYTE6最高允许充电总电压（比例：0.1V/bit，偏移量：0）BYTE7BYTE8最高允许温度（比例：1度/bit，偏移量：-50度）BYTE9整车动力蓄电池荷电状态SOC（比例：0.1%/bit，偏移量：0）BYTE10BYTE11整车动力蓄电池总电压（比例：0.1V/bit，偏移量：0）BYTE122、ID:1807F456(PGN=1792)（充电机发送给BMS，时间同步信息，数据长度7个字节，周期500ms）BYTE0秒（压缩BCD码）BYTE1分（压缩BCD码）BYTE2时（压缩BCD码）BYTE3日（压缩BCD码）BYTE4月（压缩BCD码）BYTE5年（压缩BCD码）BYTE63、ID:1808F456(PGN=2048)（充电机发送给BMS，充电机最大输出能力，数据长度6个字节，周期250ms）BYTE0最高输出电压（比例：0.1V/bit，偏移量：0）BYTE1BYTE2最低输出电压（比例：0.1V/bit，偏移量：0）BYTE3BYTE4最大输出电流（0.1A/bit，偏移量：-400）BYTE54、ID:100956F4(PGN=2304)（BMS发送给充电机，电池充电准备就绪，数据长度1个字节，周期250ms）BYTE0BMS是否充电准备好（0：BMS未准备好，0xAA：BMS完成充电准备）5、ID:100AF456(PGN=2560)（充电机发送给BMS，充电机输出准备就绪，数据长度1个字节，周期250ms）BYTE0充电机是否完成充电准备（0：充电机未完成准备，0xAA：完成准备）三、充电过程：1、ID:181056F4(PGN=4096)（BMS发送给充电机，电池充电需求，数据长度5个字节，周期50ms）BYTE0充电电压需求（0.1V/bit，偏移量：0V）BYTE1BYTE2充电电流需求（0.1A/bit，偏移量：-400A）BYTE3BYTE4充电模式（0x01:恒压充电；0x02：恒流充电）2、ID:181156F4(PGN=4352)（BMS发送给充电机，电池充电总状态，数据长度9个字节，周期250ms，需要通过多包发送，多包发送过程见后文）BYTE0充电电压测量值（0.1V/bit，偏移量：0V）BYTE1BYTE2充电电流测量值（0.1A/bit，偏移量：-400A）BYTE3BYTE4最高单体动力蓄电池电压及其组号（1~12：蓄电池电压，0.01V/bit；13~16：动力蓄电池电池电压所在组号：1/bit，偏移量：1）BYTE5BYTE6当前SOC（1%的比例，偏移量：0）BYTE7估算剩余充电时间（1min/bit，大于600分钟按600分钟发送）BYTE83、ID:1812F456(PGN=4608)（充电机发送给BMS，充电机充电状态，数据长度6个字节，周期50ms）BYTE0充电电压输出值（0.1V/bit，偏移量：0V）BYTE1BTYE2充电电流输出值（0.1A/bit，偏移量：-400A）BYTE3BYTE4累计充电时间（1min/bit，最大为600min）BYTE54、ID:181356F4(PGN=4864)（BMS发送给充电机，电池状态信息，数据长度7个字节，周期250ms）BYTE0最高单体动力蓄电池电压所在编号BYTE1最高动力蓄电池温度（1度/bit，偏移量：-50）BYTE2最高温度检测点编号BYTE3最低动力蓄电池温度（1度/bit，偏移量：-50）BYTE4最低动力蓄电池温度检测点号BYTE5Bit0-bit1单体动力蓄电池电压过高/过低（00：正常；01：过高；10：过低）Bit2-bit3整车动力蓄电池荷电状态SOC过高/过低（00：正常；01：过高；10：过低）Bit4-bit5动力蓄电池充电过电流（00：正常；01：过流；10：不可信）Bit6-bit7动力蓄电池温度过高（00：正常；01：过高；10：不可信）BYTE6Bit0-bit1动力蓄电池绝缘状态（00：正常；01：不正常；10：不可信）Bit2-bit3动力蓄电池组输出连接器连接状态（00：正常，01:不正常，10：不可信）Bit4-bit5充电允许（00：禁止；01：允许）5、ID:181556F4(PGN=5376)（BMS发送给充电机，电池单体电压信息，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）BYTE01号单体动力电池电压BYTE1BYTE22号单体动力电池电压BYTE3BYTE43号单体动力电池电压BYTE5、、、、、、、、、、、、BYTE511256号单体动力电池电压6、ID:181656F4(PGN=5632)（BMS发送给充电机，电池温度信息，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）BYTE0动力蓄电池1温度信息（比例：1度/bit，偏移量：-50度）BYTE1动力蓄电池2温度信息（比例：1度/bit，偏移量：-50度）BYTE2动力蓄电池3温度信息（比例：1度/bit，偏移量：-50度）BYTE3动力蓄电池4温度信息（比例：1度/bit，偏移量：-50度）BYTE4动力蓄电池5温度信息（比例：1度/bit，偏移量：-50度）BYTE5动力蓄电池6温度信息（比例：1度/bit，偏移量：-50度）、、、、、、、、、、、、BYTEN动力蓄电池N+1温度信息（比例：1度/bit，偏移量：-50度）7、ID:181756F4(PGN=5888)（BMS发送给充电机，电池预留报文，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）BYTE0预留BYTE1预留BYTE2预留BYTE3预留BYTE4预留BYTE5预留、、、、、、预留BYTEN预留8、ID:101956F4(PGN=6400)（BMS发送给充电机，BMS中止充电，数据长度4个字节，周期10ms）BYTE0BMS中止充电原因BYTE1BMS中止充电故障原因BYTE2BYTE3BMS中止充电错误原因说明：1、BMS中止充电原因：a)1~2位：达到所需求的SOC目标值（00：未达到，01：达到需求，10：不可信状态）；b)3~4位：达到总电压的设定值（00：未达到总电压设定值，01：达到设定值，10：不可信状态）；c)5~6位：达到单体电压的设定值（00：未达到，01：达到，10：不可信状态）2、BMS中止充电故障原因：a)1~2位：绝缘故障（00：正常，01：故障，10：不可信状态）b)3~4位：输出连接器过温故障（00：正常，01：故障，10：不可信状态）c)5~6位：BMS原件、输出连接器过温（00：正常，01：故障，10：不可信状态）d)7~8位：充电连接器故障（00：正常，01：故障，10：不可信状态）e)9~10位：电池组温度过高故障（00：正常，01：故障，10：不可信状态）f)11~12位：其它故障（00：正常，01：故障，10：不可信状态）3、BMS中止充电错误原因：a)1~2位：电流过大（00：正常，01：电流超过需求值，10：不可信状态）b)3~4位：电压异常（00：正常，01：电压异常，10：不可信状态）9、ID:101AF456(PGN=6656)（充电机发送给BMS，充电机中止充电，数据长度4个字节，周期10ms）BYTE0充电机中止充电原因BYTE1充电机中止充电故障原因BYTE2BYTE3充电机中止充电错误原因说明：1、充电机中止充电原因：a)1~2位：达到充电机设定的条件中止（00：正常，01：达到设定条件中止，10：不可信状态）b)3~4位：人工中止（00：正常，01：人工中止，10：不可信状态）c)5~6位：故障中止（00：正常，01：故障中止，10：不可信状态）2、充电机中止充电故障原因：a)1~2位：充电机过温故障（00：温度正常，01：充电机过温，10：不可信状态）b)3~4位：充电连接器故障（00：连机器正常，01：故障，10：不可信状态）c)5~6位：充电机内部过温故障（00：内部温度正常，01：内部过温，10：不可信）d)7~8位：所需电量不能传送（00：传送正常，01：不能传送，10：不可信）e)9~10位：充电机急停故障（00：正常，01：急停，10：不可信状态）f)11~12位：其它故障（00：正常，01：故障，10：不可信状态）3、充电机中止充电错误原因：a)1~2位：电流不匹配（00：电流匹配，01：电流不匹配，10：不可信状态）b)3~4位：电压异常（00：正常，01：异常，10：不可信状态）四、充电结束阶段：1、ID:181C56F4(PGN=7168)（BMS发送给充电机，BMS统计数据，数据长度7个字节，周期250ms）BYTE0中止时SOC值（比例：1%，偏移量：0）BYTE1动力蓄电池单体最低电压（比例：0.01，偏移量：0）BYTE2BYTE3动力蓄电池单体最高电压（比例：0.01，偏移量：0）BYTE4BYTE5动力蓄电池最低温度（比例：1，偏移量：-50）BYTE6动力蓄电池最高温度（比例：1，偏移量：-50）2、ID:181DF456(PGN=7424)（充电机发送给BMS，充电机统计数据，数据长度5个字节，周期250ms）BYTE0累计充电时间（比例：1min，偏移量：0，范围：0~600）BYTE1BYTE2累计输出能量（比例：0.1kw·h，偏移量：0，范围：0~1000）BYTE3BYTE4充电机编号五、发生错误：1、ID:081E56F4(PGN=7680)（BMS发送给充电机，BMS统计数据，数据长度4个字节，周期250ms）BYTE0Bit0-Bit1接受SPN2560=0X00充电机辨识报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受SPN2560=0XAA充电机辨识报文超时（00：正常，01：超时，10：不可信状态）BYTE1Bit0-Bit1接受充电机的时间同步和充电机最大能力报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受充电机完成充电准备报文超时（00：正常，01：超时，10：不可信状态）BYTE2Bit0-Bit1接受充电机充电状态报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受充电机中止报文超时（00：正常，01：超时，10：不可信状态）BYTE3Bit0-Bit1接受充电机充电统计报文超时（00：正常，01：超时，10：不可信状态）2、ID:081FF456(PGN=7936)（充电机发送给BMS，充电机中止充电，数据长度4个字节，周期250ms）BYTE0Bit0-Bit1接受BMS和车辆的辨识报文超时（00：正常，01：超时，10：不可信状态）BYTE1Bit0-Bit1接受电池充电参数报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受BMS完成充电前准备报文超时（00：正常，01：超时，10：不可信状态）BYTE2Bit0-Bit1接受电池充电总状态报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受电池充电需求报文超时（00：正常，01：超时，10：不可信状态）Bit4-Bit5接受BMS中止充电报文超时（00：正常，01：超时，10：不可信状态）BYTE3Bit0-Bit1接受BMS充电统计报文超时（00：正常，01：超时，10：不可信状态）六、多包发送过程：1、0x1CEC56F4(BMS请求建立多包发送,周期50ms)BYTE0请求控制字0x10BYTE1需要发送的总字节数BYTE2BYTE3需要发送的包数BYTE40XffBYTE5所装载数据的参数组群号，即其PGNBYTE6BYTE72、0x1CECF456(充电机应答多包发送请求,周期50ms)BYTE0回答控制字0x11BYTE1可发送的数据包数BYTE2接下来发送的第一个数据包号BYTE30xFFBYTE40xFFBYTE5所装载数据的参数组群号，即其PGN BYTE6BYTE73、0x1CEB56F4(BMS发送多包信息,周期根据国标定义) BYTE0包序号（1到N）BYTE1需发送的内容BYTE2需发送的内容BYTE3需发送的内容BYTE4需发送的内容BYTE5需发送的内容BYTE6需发送的内容BYTE7需发送的内容4、0x1CECF456(充电机响应完成多包接收,周期50ms) BYTE0请求控制字0x13BYTE1接受到的总字节数BYTE2BYTE3接受到的总包数BYTE40XffBYTE5所装载数据的参数组群号，即其PGN BYTE6BYTE7深圳市聚电新能源科技有限公司武继坤整理。

充电流程报文分析_第二版

充电流程报文分析_第二版

充电流程报文分析_第二版1.建立通信连接：电动汽车和充电桩首先需要建立通信连接。

在这一阶段，双方会交换握手报文，以确保可以进行后续的数据交换。

握手报文中包含双方的识别号码、通信协议版本等信息。

2.充电参数协商：在通信连接建立后，电动汽车和充电桩会共同协商充电参数，如充电功率、充电时长等。

双方会通过发送具体的参数报文来进行协商，并在协商过程中达成双方都满意的充电参数。

3.充电桩状态查询：在开始充电之前，电动汽车通常会查询充电桩的状态。

这个过程可以通过发送查询报文实现，充电桩会返回具体的状态信息给电动汽车。

状态信息可以包括充电速率、输出电压、电池容量等。

4.开始充电：在协商充电参数和查询充电桩状态之后，电动汽车可以发送开始充电报文来启动充电。

充电报文中包含了充电功率、充电时长和电池状态等信息，充电桩收到报文后会根据报文中的信息进行相应的操作。

5.充电过程监控：在充电过程中，电动汽车和充电桩可以相互发送报文以进行充电过程的监控。

充电桩可以发送充电状态报文，电动汽车可以发送查询报文来获取实时充电信息。

这个过程可以让双方了解充电过程中的各项参数，如充电功率、电压、电流等。

6.充电结束：当充电达到设定的充电时长或者电动汽车达到设定的电池容量后，充电过程会自动结束。

在充电结束时，电动汽车可以发送停止充电报文，以通知充电桩停止充电操作。

充电桩收到停止充电报文后，会停止供电并断开与电动汽车的通信连接。

7.报文错误处理：在整个充电流程中，如果出现报文错误或者通信异常，电动汽车和充电桩会进行相应的错误处理。

比如，如果电动汽车接收到错误报文，可能会发送错误报文回应或者重新发送请求报文。

充电桩也会根据具体的错误类型进行相应的处理。

总的来说，充电流程报文通过双方的通信和数据交换，实现了电动汽车与充电桩之间的充电操作。

充电流程报文的分析可以帮助我们理解充电过程中的各个环节，以及双方的通信协议和数据交换方式。

这对于电动汽车的用户和充电设施提供商来说都是非常重要的。
