限流电抗器对输电线路工频过电压的影响

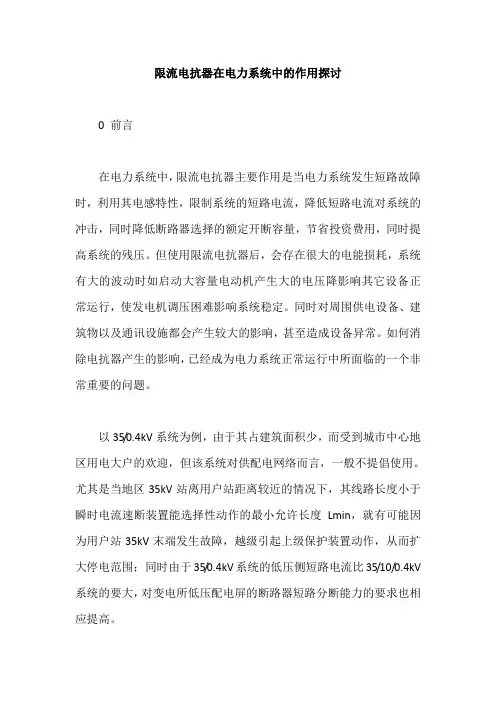

限流电抗器在电力系统中的作用探讨0 前言在电力系统中，限流电抗器主要作用是当电力系统发生短路故障时，利用其电感特性，限制系统的短路电流，降低短路电流对系统的冲击，同时降低断路器选择的额定开断容量，节省投资费用，同时提高系统的残压。

但使用限流电抗器后，会存在很大的电能损耗，系统有大的波动时如启动大容量电动机产生大的电压降影响其它设备正常运行，使发电机调压困难影响系统稳定。

同时对周围供电设备、建筑物以及通讯设施都会产生较大的影响，甚至造成设备异常。

如何消除电抗器产生的影响，已经成为电力系统正常运行中所面临的一个非常重要的问题。

以35/0.4kV系统为例，由于其占建筑面积少，而受到城市中心地区用电大户的欢迎，但该系统对供配电网络而言，一般不提倡使用。

尤其是当地区35kV站离用户站距离较近的情况下，其线路长度小于瞬时电流速断装置能选择性动作的最小允许长度Lmin，就有可能因为用户站35kV末端发生故障，越级引起上级保护装置动作，从而扩大停电范围；同时由于35/0.4kV系统的低压侧短路电流比35/10/0.4kV 系统的要大，对变电所低压配电屏的断路器短路分断能力的要求也相应提高。

1、串接限流电抗器在35kV侧的作用在35kV高压侧串接限流电抗器后，由于其明显的限流特性，使得限流电抗器后的短路电流值显著降低。

这样，就有条件通过继电保护的灵敏度及整定值的设定，确保在限流电抗器后的短路故障保护仅动作于用户进线总开关。

结论：限流电抗器在35/0.4kV系统中有利于高压侧的继电分级保护，有利于用户站35kV电气设备的安全运行。

2、串接限流电抗器在0.4kV侧的作用当35kV侧未设置限流电抗器时，C点的短路电流值为58.07kA，因此变电所低压侧一级断路器应选择分断能力为65kA的短路保护电器。

由于低压侧断路器数量很多，并有断路器第一级与第二级间的分断能力配合问题，所以当35kV侧未设置限流电抗器时，低压侧选用高分断断路器会增加投资。

超高压输电线路工频过电压影响分析摘要：随着我国国民经济的快速发展，对电能需求量日益增加，电力系统规模越来越大，超高压输电系统的重要性也越来越突显。

火电厂主要分布在西部地区，东部区域电源不足但负荷较重，而风电资源主要汇集在北部通道。

近年来，国家大力倡导新能源开发建设，限制发展污染严重的火力发电，地区电源与负荷匹配问题更加严重，超高压输电线路的建设和发展较好地解决了上述问题。

随着超高压输电网络架构的不断完善，电网结构日益增强，但在超高压工程投产及系统运行过程中的输电线路工频过电压问题也日益凸显。

工频过电压是系统在操作或接地故障时发生的频率等于或接近工频的系统最高工作电压的过电压，工频过电压对设备绝缘和运行性能有很大影响。

关键词：超高压输电线路；工频过电压；分析引言超高压输电线路绝缘架空地线上可能产生过大的感应电压问题，采用有限元分析软件对不同运行及检修工况下绝缘架空地线上产生的感应电压进行仿真，并根据仿真结果设计了一种专用于绝缘架空地线的新型接地装置。

经现场应用验证表明，导、地线间距及导线排列方式、相序（同塔双回线路）等是影响绝缘架空地线感应电压大小的重要因素，且在线路不同工况下，绝缘架空地线上均可能产生较大感应电压；所设计的接地装置能在避免检修人员电弧伤害的同时将绝缘架空地线可靠限制在地电位。

1线路潮流对工频过电压影响分析在进行工频过电压计算前，需先对整个网络方式进行调整，调整原则是保证断面潮流和电压水平不越限，这种原则相对宽松，对所研究的线路潮流并没有一定的限定准则。

文献中关于线路潮流轻重对过电压的影响很少涉及，潮流与等值参数耦合关系并不明确。

通过调整电厂出力实现线路潮流的变化，验证轻重潮流下的等值关系与工频过电压的差异性。

可以看出随着潮流的增加，等值电势、等值阻抗的增加趋势并不明显，说明潮流与等值的相关性很小，潮流轻重对于甩负荷后线路电压值影响较小，潮流主要影响等值电源的功角大小。

为进一步研究潮流轻重对控制电压的影响，利用双端电源等值网络进行初始电压及控制电压的仿真分析，利用等值数据在PSCAD软件中搭建不同潮流下的双端网络模型，在B—H线路末端发生无故障甩负荷。

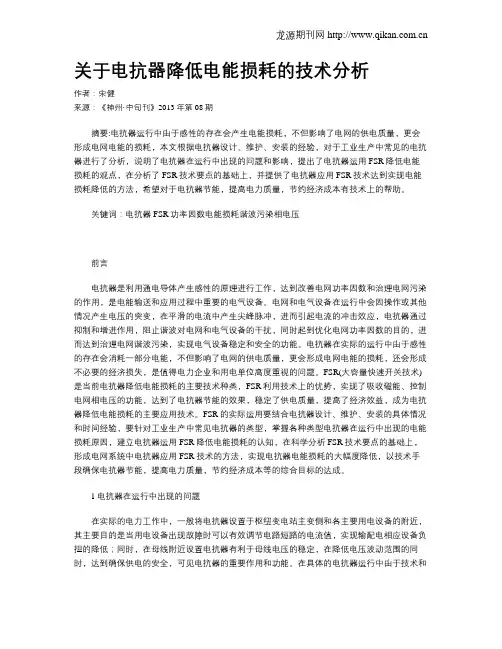

关于电抗器降低电能损耗的技术分析作者：宋健来源：《神州·中旬刊》2013年第08期摘要:电抗器运行中由于感性的存在会产生电能损耗，不但影响了电网的供电质量，更会形成电网电能的损耗，本文根据电抗器设计、维护、安装的经验，对于工业生产中常见的电抗器进行了分析，说明了电抗器在运行中出现的问题和影响，提出了电抗器运用FSR降低电能损耗的观点，在分析了FSR技术要点的基础上，并提供了电抗器应用FSR技术达到实现电能损耗降低的方法，希望对于电抗器节能，提高电力质量，节约经济成本有技术上的帮助。

关键词：电抗器FSR功率因数电能损耗谐波污染相电压前言电抗器是利用通电导体产生感性的原理进行工作，达到改善电网功率因数和治理电网污染的作用，是电能输送和应用过程中重要的电气设备。

电网和电气设备在运行中会因操作或其他情况产生电压的突变，在平滑的电流中产生尖峰脉冲，进而引起电流的冲击效应，电抗器通过抑制和增进作用，阻止谐波对电网和电气设备的干扰，同时起到优化电网功率因数的目的，进而达到治理电网谐波污染，实现电气设备稳定和安全的功能。

电抗器在实际的运行中由于感性的存在会消耗一部分电能，不但影响了电网的供电质量，更会形成电网电能的损耗，还会形成不必要的经济损失，是值得电力企业和用电单位高度重视的问题。

FSR(大容量快速开关技术)是当前电抗器降低电能损耗的主要技术种类，FSR利用技术上的优势，实现了吸收磁能、控制电网相电压的功能，达到了电抗器节能的效果，稳定了供电质量，提高了经济效益，成为电抗器降低电能损耗的主要应用技术。

FSR的实际运用要结合电抗器设计、维护、安装的具体情况和时间经验，要针对工业生产中常见电抗器的类型，掌握各种类型电抗器在运行中出现的电能损耗原因，建立电抗器运用FSR降低电能损耗的认知，在科学分析FSR技术要点的基础上，形成电网系统中电抗器应用FSR技术的方法，实现电抗器电能损耗的大幅度降低，以技术手段确保电抗器节能，提高电力质量，节约经济成本等的综合目标的达成。

第二章导体的发热、电动力及开关电器的灭弧原理1.发热对导体和电器有何不良影响？答：机械强度下降、接触电阻增加、绝缘性能下降。

2.导体的长期发热和短时发热各有何特点？答：长期发热是指正常工作电流长期通过引起的发热。

长期发热的热量，一部分散到周围介质中去，一部分使导体的温度升高。

短时发热是指短路电流通过时引起的发热。

虽然短路的时间不长，但短路的电流很大，发热量很大，而且来不及散到周围的介质中去，使导体的温度迅速升高。

~~~~热量传递的基本形式：对流、辐射和导热。

对流：自然对流换热河强迫对流换热3.导体的长期允许载流量与哪些因素有关？提高长期允许载流量应采取哪些措施？答：I=根号下(αFτω/R)，因此和导体的电阻R、导体的换热面F、换热系数α有关。

提高长期允许载流量，可以：减小导体电阻R、增大导体的换热面F、提高换热系数α。

4.计算导体短时发热度的目的是什么？如何计算？答：确定导体通过短路电流时的最高温度是否超过短时允许最高温度，假设不超过，则称导体满足热稳定，否则就是不满足热稳定。

计算方法见笔记“如何求θf”。

6.电动力对导体和电器有何影响？计算电动力的目的是什么？答：导体通过电流时，相互之间的作用力称为电动力。

正常工作所产生的电动力不大，但是短路冲击电流所产生的电动力可达很大的数值，可能导致导体或电器发生变形或损坏。

导体或电器必须能承受这一作用力，才能可靠的工作。

进行电动力计算的目的，是为了校验导体或电器实际所受到的电动力是否超过期允许应力，以便选择适当强度的电器设备。

这种校验称为动稳定校验。

7.布置在同一平面中的三相导体，最大电动力发生在哪一相上？试简要分析。

答：布置在同一平面中的三相导体，最大电动力发生在中间的那一相上。

具体见笔记本章第五节。

8.导体动态应力系数的含义是什么？什么情况下才需考虑动态应力？答：导体动态应力系数β用来考虑震动的影响、β表示动态应力与静态应力之比，以此来求得实际动态过程的最大电动力。

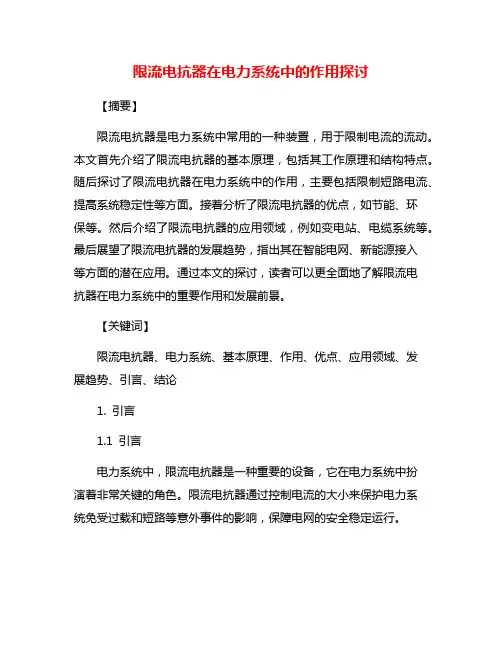

限流电抗器在电力系统中的作用探讨【摘要】限流电抗器是电力系统中常用的一种装置，用于限制电流的流动。

本文首先介绍了限流电抗器的基本原理，包括其工作原理和结构特点。

随后探讨了限流电抗器在电力系统中的作用，主要包括限制短路电流、提高系统稳定性等方面。

接着分析了限流电抗器的优点，如节能、环保等。

然后介绍了限流电抗器的应用领域，例如变电站、电缆系统等。

最后展望了限流电抗器的发展趋势，指出其在智能电网、新能源接入等方面的潜在应用。

通过本文的探讨，读者可以更全面地了解限流电抗器在电力系统中的重要作用和发展前景。

【关键词】限流电抗器、电力系统、基本原理、作用、优点、应用领域、发展趋势、引言、结论1. 引言1.1 引言电力系统中，限流电抗器是一种重要的设备，它在电力系统中扮演着非常关键的角色。

限流电抗器通过控制电流的大小来保护电力系统免受过载和短路等意外事件的影响，保障电网的安全稳定运行。

限流电抗器在电力系统中的作用不仅仅是为了保护电力系统的安全稳定运行，同时还可以提高电网的传输效率，减少电网的损耗，降低能源消耗，节约资源，减少环境污染。

限流电抗器在电力系统中起着至关重要的作用，其优点和应用领域也在不断扩大和深化。

随着科技的不断进步和电力系统的不断完善，限流电抗器的发展趋势也将更加趋向于智能化、高效化和可靠化。

结束。

2. 正文2.1 限流电抗器的基本原理限流电抗器是一种常见的电力系统附件，其基本原理是通过引入感性或容性元件来限制电流的流动。

在电力系统中，电流是一种关键的元素，必须得到合理的控制和管理。

限流电抗器可以帮助实现这一目标。

限流电抗器的基本原理可以简单地解释为通过调节电路中的电感或电容值，来控制电流的大小和流向。

电感元件可以降低电流的瞬时变化率，从而减少过电流的危险，保护电力系统的稳定性。

而电容元件则可以帮助提高电路的功率因数，提高能源利用效率。

在实际应用中，设计师们可以根据具体的电力系统要求选择合适的限流电抗器类型和参数。

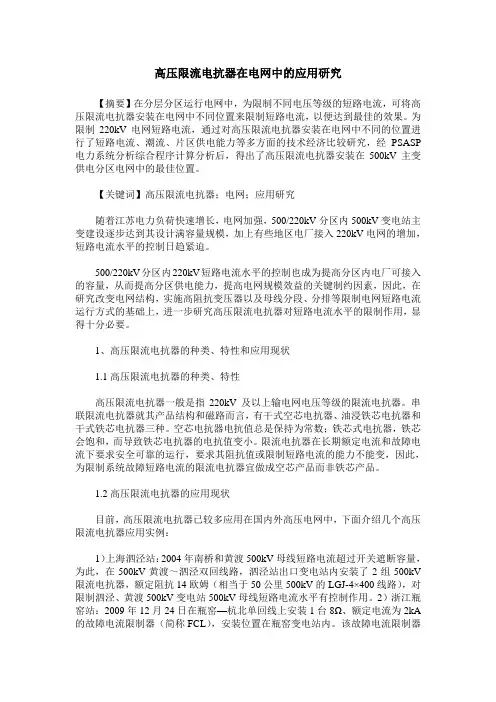

高压限流电抗器在电网中的应用研究【摘要】在分层分区运行电网中，为限制不同电压等级的短路电流，可将高压限流电抗器安装在电网中不同位置来限制短路电流，以便达到最佳的效果。

为限制220kV电网短路电流，通过对高压限流电抗器安装在电网中不同的位置进行了短路电流、潮流、片区供电能力等多方面的技术经济比较研究，经PSASP 电力系统分析综合程序计算分析后，得出了高压限流电抗器安装在500kV主变供电分区电网中的最佳位置。

【关键词】高压限流电抗器；电网；应用研究随着江苏电力负荷快速增长，电网加强，500/220kV分区内500kV变电站主变建设逐步达到其设计满容量规模，加上有些地区电厂接入220kV电网的增加，短路电流水平的控制日趋紧迫。

500/220kV分区内220kV短路电流水平的控制也成为提高分区内电厂可接入的容量，从而提高分区供电能力，提高电网规模效益的关键制约因素，因此，在研究改变电网结构，实施高阻抗变压器以及母线分段、分排等限制电网短路电流运行方式的基础上，进一步研究高压限流电抗器对短路电流水平的限制作用，显得十分必要。

1、高压限流电抗器的种类、特性和应用现状1.1高压限流电抗器的种类、特性高压限流电抗器一般是指220kV及以上输电网电压等级的限流电抗器。

串联限流电抗器就其产品结构和磁路而言，有干式空芯电抗器、油浸铁芯电抗器和干式铁芯电抗器三种。

空芯电抗器电抗值总是保持为常数；铁芯式电抗器，铁芯会饱和，而导致铁芯电抗器的电抗值变小。

限流电抗器在长期额定电流和故障电流下要求安全可靠的运行，要求其阻抗值或限制短路电流的能力不能变，因此，为限制系统故障短路电流的限流电抗器宜做成空芯产品而非铁芯产品。

1.2高压限流电抗器的应用现状目前，高压限流电抗器已较多应用在国内外高压电网中，下面介绍几个高压限流电抗器应用实例：1）上海泗泾站：2004年南桥和黄渡500kV母线短路电流超过开关遮断容量，为此，在500kV黄渡～泗泾双回线路，泗泾站出口变电站内安装了2组500kV 限流电抗器，额定阻抗14欧姆（相当于50公里500kV的LGJ-4×400线路），对限制泗泾、黄渡500kV变电站500kV母线短路电流水平有控制作用。

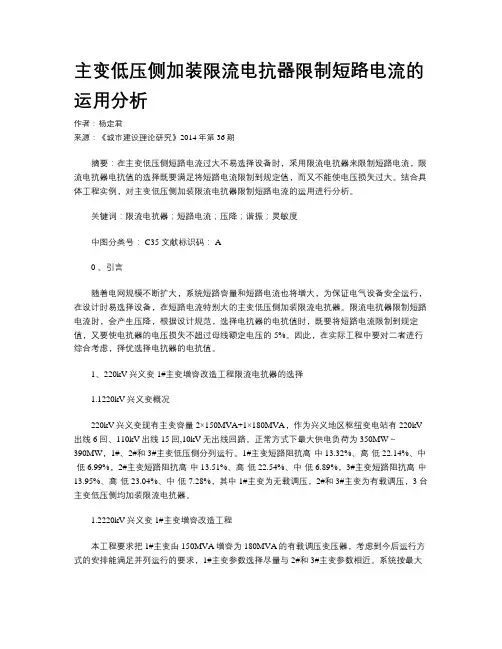

主变低压侧加装限流电抗器限制短路电流的运用分析作者：杨定君来源：《城市建设理论研究》2014年第36期摘要：在主变低压侧短路电流过大不易选择设备时，采用限流电抗器来限制短路电流，限流电抗器电抗值的选择既要满足将短路电流限制到规定值，而又不能使电压损失过大。

结合具体工程实例，对主变低压侧加装限流电抗器限制短路电流的运用进行分析。

关键词：限流电抗器；短路电流；压降；谐振；灵敏度中图分类号： C35 文献标识码： A0 、引言随着电网规模不断扩大，系统短路容量和短路电流也将增大，为保证电气设备安全运行，在设计时易选择设备，在短路电流特别大的主变低压侧加装限流电抗器。

限流电抗器限制短路电流时，会产生压降，根据设计规范，选择电抗器的电抗值时，既要将短路电流限制到规定值，又要使电抗器的电压损失不超过母线额定电压的5%。

因此，在实际工程中要对二者进行综合考虑，择优选择电抗器的电抗值。

1、220kV兴义变1#主变增容改造工程限流电抗器的选择1.1220kV兴义变概况220kV兴义变现有主变容量2×150MVA+1×180MVA，作为兴义地区枢纽变电站有220kV 出线6回、110kV出线15回,10kV无出线回路。

正常方式下最大供电负荷为350MW～390MW，1#、2#和3#主变低压侧分列运行。

1#主变短路阻抗高-中13.32%、高-低22.14%、中-低6.99%，2#主变短路阻抗高-中13.51%、高-低22.54%、中-低6.89%，3#主变短路阻抗高-中13.95%、高-低23.04%、中-低7.28%，其中1#主变为无载调压，2#和3#主变为有载调压，3台主变低压侧均加装限流电抗器。

1.2220kV兴义变1#主变增容改造工程本工程要求把1#主变由150MVA增容为180MVA的有载调压变压器，考虑到今后运行方式的安排能满足并列运行的要求，1#主变参数选择尽量与2#和3#主变参数相近。

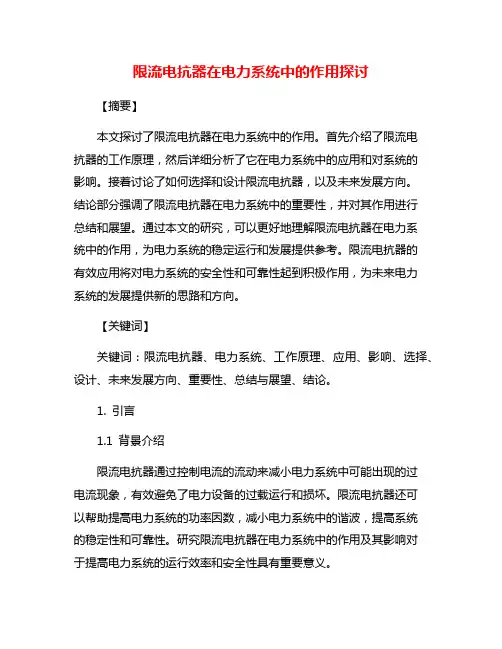

限流电抗器在电力系统中的作用探讨【摘要】本文探讨了限流电抗器在电力系统中的作用。

首先介绍了限流电抗器的工作原理，然后详细分析了它在电力系统中的应用和对系统的影响。

接着讨论了如何选择和设计限流电抗器，以及未来发展方向。

结论部分强调了限流电抗器在电力系统中的重要性，并对其作用进行总结和展望。

通过本文的研究，可以更好地理解限流电抗器在电力系统中的作用，为电力系统的稳定运行和发展提供参考。

限流电抗器的有效应用将对电力系统的安全性和可靠性起到积极作用，为未来电力系统的发展提供新的思路和方向。

【关键词】关键词：限流电抗器、电力系统、工作原理、应用、影响、选择、设计、未来发展方向、重要性、总结与展望、结论。

1. 引言1.1 背景介绍限流电抗器通过控制电流的流动来减小电力系统中可能出现的过电流现象，有效避免了电力设备的过载运行和损坏。

限流电抗器还可以帮助提高电力系统的功率因数，减小电力系统中的谐波，提高系统的稳定性和可靠性。

研究限流电抗器在电力系统中的作用及其影响对于提高电力系统的运行效率和安全性具有重要意义。

在本文中，将对限流电抗器的工作原理、应用、影响、选择和设计以及未来发展方向进行探讨，旨在深入了解限流电抗器在电力系统中的作用，并为电力系统的优化运行提供理论支持。

1.2 研究意义限流电抗器作为电力系统中重要的装置，在电力系统中承担着限制短路电流、降低电网故障级别、提高电网稳定性和可靠性等重要作用。

其研究意义不仅在于提高电力系统的安全性和稳定性，还在于为电力系统的运行和发展提供技术支持。

通过深入研究限流电抗器的工作原理和应用技术，可以更好地理解电力系统中的限流保护机制，从而提供有效的解决方案，减少电网故障对设备和系统造成的损失。

由于电力系统的不断发展和变化，限流电抗器的研究也将促进电力系统的智能化和优化管理，为实现电力系统的可持续发展和安全运行打下坚实基础。

对限流电抗器在电力系统中的作用进行深入探讨具有重要的理论和实践意义。

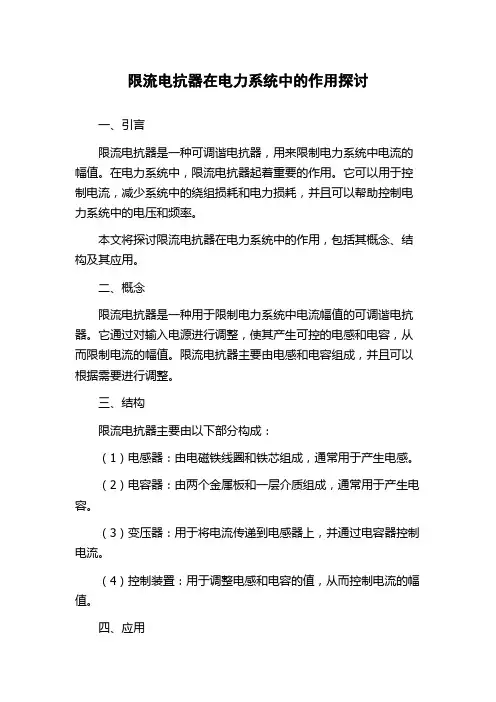

限流电抗器在电力系统中的作用探讨一、引言限流电抗器是一种可调谐电抗器，用来限制电力系统中电流的幅值。

在电力系统中，限流电抗器起着重要的作用。

它可以用于控制电流，减少系统中的绕组损耗和电力损耗，并且可以帮助控制电力系统中的电压和频率。

本文将探讨限流电抗器在电力系统中的作用，包括其概念、结构及其应用。

二、概念限流电抗器是一种用于限制电力系统中电流幅值的可调谐电抗器。

它通过对输入电源进行调整，使其产生可控的电感和电容，从而限制电流的幅值。

限流电抗器主要由电感和电容组成，并且可以根据需要进行调整。

三、结构限流电抗器主要由以下部分构成：（1）电感器：由电磁铁线圈和铁芯组成，通常用于产生电感。

（2）电容器：由两个金属板和一层介质组成，通常用于产生电容。

（3）变压器：用于将电流传递到电感器上，并通过电容器控制电流。

（4）控制装置：用于调整电感和电容的值，从而控制电流的幅值。

四、应用限流电抗器在电力系统中的应用主要有以下几个方面：（1）降低过电流：在电力系统中，过电流会导致损失和损坏设备，使用限流电抗器可以降低过电流的幅值，从而减少损失和设备的损坏。

（2）调节电力系统中的电流：限流电抗器可以用于调节电力系统中的电流，以达到保护电力设备、保护输电线路和保证电力系统运行稳定的目的。

（3）控制电力系统中的频率：限流电抗器可以用于控制电力系统中电流的幅值，从而控制电力系统中的频率。

（4）降低绕组损耗：过电流会导致绕组损耗，限流电抗器可以降低电流幅值，从而减少绕组损耗。

（5）节省电力：通过节省电力，限流电抗器可以降低发电成本和用电成本，从而对环境和社会起到显著的效益和贡献。

五、结论限流电抗器在电力系统中扮演着不可替代的角色。

它可以用于控制电流、保护电力设备和保证电力系统的稳定运行。

本文主要介绍了限流电抗器的概念、结构及其应用。

因此，我们可以得出结论：限流电抗器在电力系统中是必不可少的，其应用可以提高电力系统的稳定性、保护电力设备，节约电力。

限流电抗器是怎么个原理限流电抗器是一种用于限制电流的电器元件，其主要原理是通过改变电路的阻抗来控制电流的流动。

在电力系统中，当电路中的电流超过额定值时，会导致电压的下降和电设备的过热，从而影响系统的稳定运行。

限流电抗器的作用就是通过增加电路的阻抗，限制电流的流动，从而保护电路和设备的安全运行。

限流电抗器主要由电抗器和限流控制器组成。

电抗器是一种能够延迟电流相位的电器元件，其阻抗大小和频率有关。

在额定频率下，电抗器的阻抗与电流成正比。

限流控制器则通过控制电抗器的接入和断开来实现对电流的限制。

限流电抗器的工作原理可以分为两个阶段：接通阶段和断开阶段。

在接通阶段，电抗器被接入电路中，通过增加电路的阻抗来限制电流的流动。

当电流超过设定值时，限流控制器会检测到电流异常，并信号控制电抗器的接入。

此时，电抗器的阻抗会增加，从而限制电流的流动。

在断开阶段，当电流降低到一定数值以下时，限流控制器会控制电抗器断开，从而恢复电路的正常工作。

限流电抗器的设计和选型需要考虑电流的额定值、频率和电路的特性。

电抗器的阻抗大小根据电流的额定值进行选择，可以通过增加线圈的匝数或增加磁体的磁场强度来提高阻抗。

此外，限流电抗器的额定频率需要与电路的频率匹配，以确保电抗器的阻抗与电流成正比。

为了提高系统的稳定性和安全性，还需要考虑电抗器的耐压能力和耐热能力。

限流电抗器在电力系统中的应用非常广泛。

它可以用于限制直流电路和交流电路中的电流，保护电力设备和线路的安全运行。

在输电线路中，限流电抗器可以用于控制电流的流动，防止线路过载和电压降低。

在变电站中，限流电抗器可以用于限制故障电流的流动，保护变压器和开关设备的安全运行。

在电力传动系统中，限流电抗器可以用于控制电机的起动电流，减少对电力系统的冲击。

总之，限流电抗器在电力系统中发挥着重要的作用，保障了电路和设备的安全运行。

然而，限流电抗器也存在一些问题和挑战。

例如，在接通和断开过程中，电抗器会产生较大的过渡电压和过渡电流，可能会对电力设备造成冲击。

7电工电气 (20 8 No. )作者简介：郭学英(1986- )，女，工程师，硕士，从事电网规划、常规及新能源接入、输变电工程前期等咨询工作。

线路限流电抗器对工频过电压的影响郭学英，王震泉，甄宏宁，牛涛，施超(中国能源建设集团江苏省电力设计院有限公司，江苏 南京 211102)摘 要：加装限流电抗器使线路的正序及零序阻抗参数发生变化，对线路的工频过电压产生影响。

利用电磁暂态计算软件EMTP，研究了江苏苏南500kV 惠泉-梅里线路加装限流电抗器对工频过电压的影响。

仿真结果表明：在500kV 惠泉-梅里线路加装限流电抗器可减小线路的工频过电压。

关键词：限流电抗器；工频过电压；电容效应；不对称短路中图分类号：TM471 文献标识码：A 文章编号：1007-3175(2018)11-0037-03Abstract: Adding a current-limiting reactor on a line can change the system forward-sequence and zero-sequence impedance parameters, which can further affect the power frequency overvoltage.The electromagnetic transient calculation software EMTP was used to research on the affect of adding a current-limiting reactor on the 500 kV Huiquan ~ Meili lines’ power frequency overvoltage.The simulation results show that the 500 kV Huiquan ~ Meili lines with current-limiting reactors can reduce the power frequency overvoltage. Key words: current-limiting reactor; power frequency overvoltage; capacitance effect; asymmetry short-circuitGUO Xue-ying, WANG Zhen-quan, ZHEN Hong-ning, NIU Tao, SHI Chao（Jiangsu Electric Power Design Institute of China Energy Engineering Group Co., Ltd, Nanjing 2 02, China ）Effects of Line Current-Limiting Reactor on Power Frequency Overvoltage0 引言随着电网的不断发展扩大，电气联系日渐紧密，江苏地区500kV 电网站点分布密集，主要枢纽500kV 变电站短路电流水平不断提高，已出现变电站500kV 母线短路电流接近或超过断路器遮断容量，迫切需要限制短路电流水平[1]。

限流串抗器在电网继电保护中的整定与影响摘要：随着电网规模的不断扩大，加大了电网之间联系紧密性，导致供电可靠性、短路电流水平逐渐提升，不利于电网的规划发展。

为了改善此发展状况，在线路中串联电抗器（串抗），利用该装置抑制短路电流，使得电网机组接纳能力有所提升。

从应用效果来看，串抗接入线路后，未对电网造成较大的损伤，在安全操控范围之内，同时对暂态电压稳定性、电网操控系统稳定性的影响较小。

所以，将串抗接入线路是电网未来发展必然趋势。

虽然串抗的接入，可以起到很好的短路电流抑制作用，但是伴随着一定负面影响。

从掌握的资料来看，串抗的接入，会对系统阻抗造成影响，导致机组失步保护与失磁保护的整定无法发挥理想功效。

以往提出的继电保护整定方案缺少影响分析，并且方案缺少可比性。

本文尝试分析限流串抗器接入电网对继电保护的影响，提出一些整定方法，并加以对比分析。

基于此，本篇文章对限流串抗器在电网继电保护中的整定与影响进行研究，以供参考。

关键词：继电保护，串抗，保护整定。

引言随着工业化进程的不断深入，工厂之间的能源互联与畅通无阻变得越来越重要。

新型能源接入与智能控制的发展，使工厂的短路电流快速攀升，造成了一定的供电不稳定局面，在这种情况下，串联电抗器(后文简称“串抗”)的接入起到了至关重要的作用，它帮助稳定了工厂之间的能源流动，提高了系统的可靠性和机组接纳能力，同时对系统的运行稳定性并没有太大的影响。

串抗的接入除了稳定能源流动外，对工厂产品的能耗与生产效率也能起到一定帮助，促进了工业的健康可持续发展。

综上所述，串抗的普及与推广将使工厂之间的能源流动更加高效，有序和安全，是工业发展中必不可少的一环。

1新形势下涉网保护整定分析发电机涉网保护是电网保护和运行过程中的主要内容，发电机涉网保护在目前机组容量逐渐增大、可再生能源发电机组进入电网的背景下逐渐形成体系，越来越多的保护控制技术应用到涉网保护内容中。

随着电力系统的发展，发电厂与电网之间的相互影响以及复杂程度越来越高，电网与电厂之间的相互协调使得发电侧涉网保护的技术含量不断升高。

含限流电抗器的输电线路的继电保护系统技术领域[0001] 本实用新型属于电力系统继电保护领域，涉及一种含限流电抗器的输电线路的继电保护系统。

背景技术[0002] 随着电网的不断发展扩大，电气联系日渐紧密，发达地区500kV电网站点分布密集，主要枢纽500kV变电站短路电流水平不断提高，已出现变电站500kV母线短路电流接近或超过断路器遮断容量，迫切需要限制短路电流水平。

在相关 500kV线路加限流电抗器可有效降低短路电流，同时对电网潮流分布产生影响。

[0003] 加装输电线路限流电抗器可延长站点间的电气距离，不改变电网的结构，但加装线路限流电抗器后，系统正序、零序参数均发生变化，从而线路阻抗产生变化。

中国专利申请号200910034668 .7，公开日2011年12月14日，发明的名称为结合比相继电器的串联电容补偿线路距离保护方法，该专利公开了一种结合比相继电器的串联电容补偿线路距离保护方法，其不足之处是只适用于串联设备为容性串联设备的输电线路。

[0004] 中国专利申请号201610958677 .5，公开日2017年1月18日，发明的名称为一种用于含串联设备的输电线路的距离保护方法，该专利公开了一种用于含串联设备的输电线路的距离保护方法，实时计算串联设备的等效阻抗，并利用计算的等效阻抗精确计算含串联设备的输电线路的测量阻抗，最后比较测量阻抗与距离保护动作区域的位置关系，判断距离保护是否应该动作。

其不足之处是，零序补偿系数不容易整定。

实用新型内容[0005] 本实用新型的目的是克服现有技术的不足，提供一种含限流电抗器的输电线路的继电保护系统，在无需增加继电保护装置的情况下适应限流电抗器投入与退出两种运行方式。

[0006]为了达成上述目的，本实用新型的解决方案是：[0007] 一种含限流电抗器的输电线路的继电保护系统，含限流电抗器的输电线路包括两个区段，第一区段为限流电抗器，第二区段为架空线路；所述继电保护系统包括：[0008] 在第一区段与第二区段的连接处配置的电压互感器PT1和电流互感器CT1，以及集成限流电抗器保护功能的第一线路保护装置；[0009] 在第二区段架空线路不与第一区段限流电抗器相连的一侧配置的电压互感器PT2 和电流互感器CT2，以及集成限流电抗器保护功能的第二线路保护装置；[0010] 在第一区段限流电抗器不与第二区段架空线路相连的一侧配置的电压互感器PT3 和电流互感器CT3；[0011] 所述第一线路保护装置和第二线路保护装置之间设置通讯连接；[0012] 所述第一线路保护装置接入所述电压互感器PT1电压、所述电流互感器CT1 电流、所述电压互感器PT3电压和所述电流互感器CT3电流，并通过通讯连接从第二线路保护装置接收电压互感器PT2电压和电流互感器CT2电流；[0013] 所述第二线路保护装置接入所述电压互感器PT2电压和所述电流互感器CT2 电流，并通过通讯连接从第一线路保护装置接收电压互感器PT3电压和电流互感器CT3电流。

线路侧高压限流电抗器在电力系统中的应用分析摘要：在日益联系紧密的电网中，短路电流超标问题成为电网安全运行所面临的重要问题。

为限制短路电流而采取不同的限流措施，文章基于目前电网中常见的短路限流技术分析，提出对于220kV高压电网采用高压限流电抗器的限流方式，经对高压限流电抗器的种类、特性、在电网中不同的安装位置进行短路电流、限流效果、电压降等多方面的比较，提出高压限流电抗器的参数和最佳安装位置。

对线路侧高压限流电抗器在电网中的应用选择有指导意义。

关键词：限流技术；高压限流电抗器；电网；应用中图分类号:TM-710引言随着电力系统的快速发展，电网日益密集，短路电流水平不断提高，尤其是对于城市电网，枢纽站较多，电气距离短，变电站和电厂的出线较多，短路电流的整体水平较高，发生短路时因短路电流过大，可能会对电力系统造成重大危害，如电压大幅度下降，引起系统震荡，使系统瓦解和崩溃，对电力系统安全运行提出新的挑战，为了限制短路电流，以保证电力系统安全、可靠、稳定地运行，需采取有效的方法来限制短路电流，常用传统的故障限流方法有调整运行方式、优化电网结构等限流措施，对于日益联系紧密的电力系统，在采取传统短路电流限制措施的基础上，仍有短路电流超过额定遮断容量的问题。

对于高压电网常采取在线路上加装高压限流电抗器的方式来降低短路电流，本文结合工程实例进行线路侧高压限流电抗器的选择计算分析。

1常用的短路限流技术分析传统的短路限流技术目前已经相当成熟，一般是从电网结构、系统运行方式、设备等方面来研究，总结如下[1]：（1）从电网结构上可以采取的限流措施1）在电力系统的主网加强联系后，将次级电网解环运行；2）在允许的范围内，增大系统的零序阻抗。

例如采用不带第三绕组或第三绕组为星形接线的全星形变压器，减少主变压器的接地点，可以减少系统的单相短路电流。

3）加大变压器的阻抗，或将自耦变压器改为普通三绕组变压器，可以减小短路电流，但一般不采取此类措施。

限流电抗器是怎么个原理[宝典] 限流电抗器是怎么个原理:最通俗的讲，能在电路中起到阻抗的作用的东西，我们叫它电抗器。

电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性电抗器的工作原理及作用:电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。

电抗器的作用问:在电力系统中电抗器的作用有那些, 答:电力系统中所采取的电抗器?常见的有串联电抗器和并联电抗器。

串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整并联电抗器的数量来调整运行电压。

超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括:(1)轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

(2)改善长输电线路上的电压分布。

(3)使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动?同时也减轻了线路上的功率损失。

(4)在大机组与系统并列时?降低高压母线上工频稳态电压，便于发电机同期并列。

(5)防止发电机带长线路可能出现的自励磁谐振现象。

(6)当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

电抗器的接线分串联和并联两种方式。
