钣金工程图的标注规范

杭州华阳通电子制造有限公司
页次:1/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:2/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:3/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:4/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:5/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:6/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:7/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:8/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:9/10
文件管制中心发行专用保管单位代码: E00
杭州华阳通电子制造有限公司
页次:10/10
文件管制中心发行专用保管单位代码: E00。

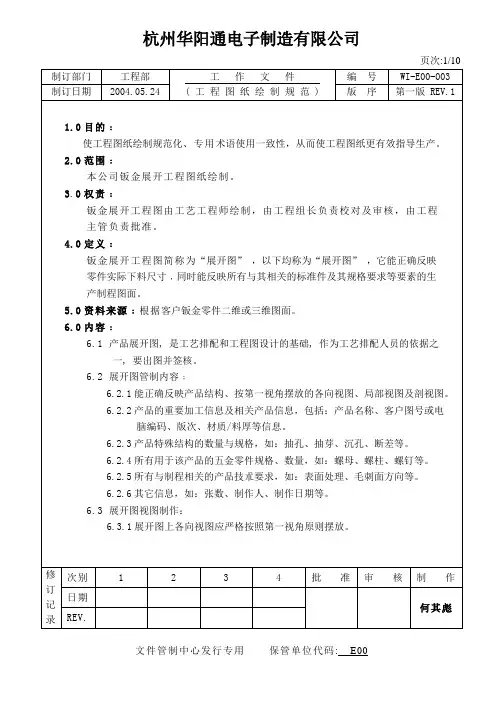

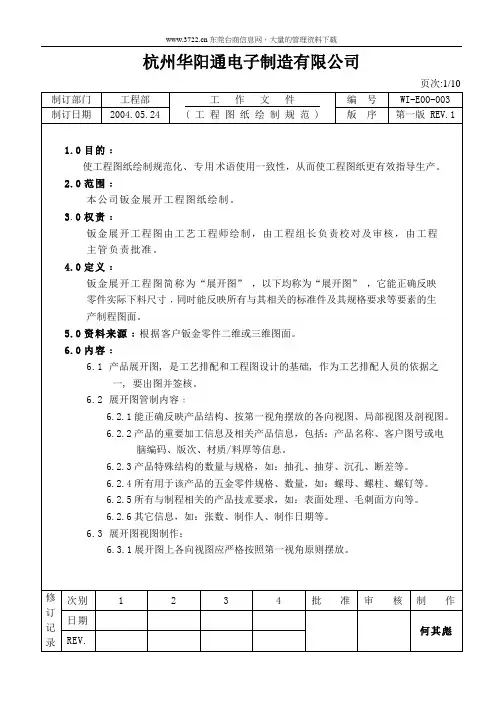

杭州华阳通电子制造有限公司页次:1/10制订部门工程部工作文件( 工程图纸绘制规范)编号WI-E00-003制订日期2004.05.24版序第一版REV.16.9.2尺寸尽量标注齐全(尺寸或像素密集处除外), 产品最大外形尺寸、成形像素定位尺寸、折弯边展开尺寸必须标注，重点管制尺寸及公差根据客户要求必须标注。

6.9.3对尺寸标注﹐首要原则是体现对产品之管控要求﹐其次为方便现场量测。

6.9.4重点管控的尺寸可在其尺寸旁加“★” 以示提示。

6.9.5局部剖视图和局部断面图形状大小及高度等尺寸尽量标注齐全。

6.9.6印字必须标出其字框尺寸和方向。

6.9.7所有抽孔、冲凸、压印、压字等局部成型都必须标注其类型﹑方向、数量和尺寸。

6.10 注解：6.10.1展开图中的小折﹑小凸﹑五金件等要在其像素的旁边用一个大写英文字母作为标注代号, 规格相同的像素代号一致, 注解字段说明包括规格、尺寸、数量、方向和指导线。

6.10.2像素注解规范:5.10.2.1五金件﹕方向﹑规格﹑数量﹑底孔必须填写(必要时另作剖视图)。

压铆类螺母，螺柱，螺钉,销钉等正面压铆平装压铆螺母反面压铆平装压铆螺母制订部门工程部工作文件( 工程图纸绘制规范 ) 编号WI-E00-003制订日期2004.05.24 版序第一版 REV.16.10.2.2抽孔﹕方向﹑规格﹑数量﹑底孔必须填写(必要时另作剖视图)。

抽孔类抽芽孔，自铆孔，莲花座孔等向上抽孔向下抽孔6.10.2.3 冲凸：方向、类型、数量、预冲孔必须填写(必要时另作剖视图)。

冲凸类凸包，凸台，压筋，地脚等向上冲凸包向下冲凸包6.10.2.4撕裂类：方向﹑规格﹑数量必须填写(必要时另作剖视图)。

撕裂类冲桥，冲挂耳，敲落孔等向上撕裂向下撕裂杭州华阳通电子制造有限公司页次:7/10制订部门工程部工作文件( 工程图纸绘制规范 ) 编号WI-E00-003制订日期2004.05.24 版序第一版 REV.16.10.2.5沉孔：方向、数量、角度必须填写(必要时另作剖视图)。

经典钣金结构设计工艺规一、目的：公司为了统一各产品部设计人员对钣金工艺知识的认知和运用，推进设计的标准化，保证所设计产品合理的加工工艺性，特制定本规，本规含十项容。

● 板材选用规 ● 孔缺结构设计规 ● 弯曲结构设计规 ● 焊接结构设计规 ● 结构缝隙设计规 ● 表面涂层种类选用规 ● 表面镀层种类选用规 ● 图纸工艺性分析和审查规 ● 图纸尺寸标准规 ● 非喷涂不锈钢结构设计规二、围：本原则适用各产品部的板厚 6mm 的钣金结构设计工作。

三、容：1．板材选用规：1） 为了保证材料利用率和冲折最少的换模次数，同一结构上 4mm 的板材厚度规格最多不超过三种，对于强度要求较高的结构可以采用在薄板上压筋或焊接加强筋的方式来实现（如图1，如图2）；图1 图22） 板材应优先选用《结构公司常用材料明细表》上登录的材料规格，如必须选用该表以外的材质或板厚，则必须经由工艺室确认后方可选用；（附表1）3） 应避免零件的展开尺寸与原材料的外廓尺寸相等，以此避免原材料误差平行转移；4） 对于有装饰面要求非喷涂板材，同类产品花纹方向应一致，有条状纹路（如拉丝不锈钢）的板材，以人立于的产品正前方为视角标准，纹路方向优先选择竖向（上下）和纵向（前后），对于次要零部件或产品的次要部位，为了保持材料利用率可适当采用横向纹路；5） 对于折弯性能差的厚热板件（如电梯门机件）、硬铝、有功能性回弹的零件（如电插座簧片）等，应有纤维方向的技术要求，对于有避免折弯裂纹要求的零件，料单上应有剪切毛刺方向及折弯方向的要求。

R =tR ≥3tt2．孔缺结构设计规：1） 板材上的各种孔优先选用数控或冲压通用模具表格上登记的规格（附表2，附表3）。

2） 钣金结构零件应倒圆，这从安全和模具寿命均有利。

短的突出宽度b 2t ，长的窄条宽度B 3t 。

零件圆角、孔径等的最小尺寸值参照（如图3，附表4）。

≥3图3附表4 推荐的最小尺寸（见图2）3） 按图2（d ），当D1 1.5t(有色金属)，D1 2t(黑色金属)时，将园孔或方孔开通成右侧的“U ”型缺口即可保证良好的工艺性。

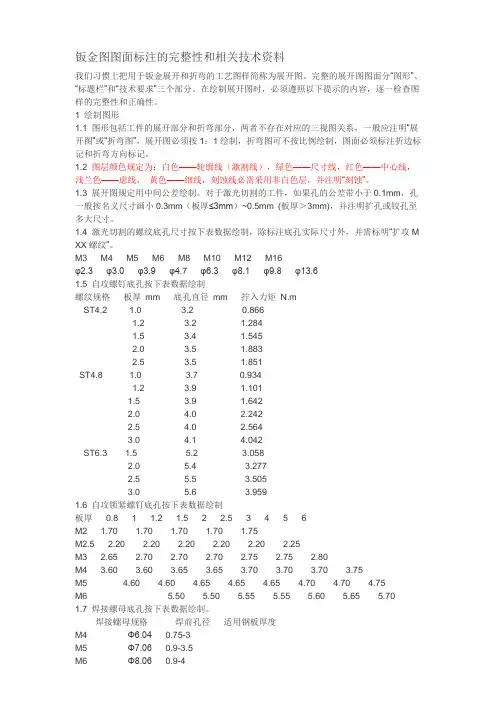

钣金图图面标注的完整性和相关技术资料我们习惯上把用于钣金展开和折弯的工艺图样简称为展开图。

完整的展开图图面分“图形”、“标题栏”和“技术要求”三个部分。

在绘制展开图时，必须遵照以下提示的内容，逐一检查图样的完整性和正确性。

1 绘制图形1.1 图形包括工件的展开部分和折弯部分，两者不存在对应的三视图关系，一般应注明“展开图”或“折弯图”，展开图必须按1：1绘制，折弯图可不按比例绘制，图面必须标注折边标记和折弯方向标记。

1.2 图层颜色规定为：白色——轮廓线（激割线），绿色——尺寸线，红色——中心线，浅兰色——虑线，黄色——细线，刻蚀线必需采用非白色层，并注明“刻蚀”。

1.3 展开图规定用中间公差绘制。

对于激光切割的工件，如果孔的公差带小于0.1mm，孔一般按名义尺寸画小0.3mm（板厚≤3mm）~0.5mm (板厚＞3mm)，并注明扩孔或铰孔至多大尺寸。

1.4 激光切割的螺纹底孔尺寸按下表数据绘制，除标注底孔实际尺寸外，并需标明“扩攻M XX螺纹”。

M3 M4 M5 M6 M8 M10 M12 M16φ2.3φ3.0φ3.9φ4.7 φ6.3φ8.1φ9.8φ13.61.5 自攻螺钉底孔按下表数据绘制螺纹规格板厚mm 底孔直径mm 拧入力矩N.mST4.2 1.0 3.2 0.8661.2 3.2 1.2841.5 3.4 1.5452.03.5 1.8832.53.5 1.851ST4.8 1.0 3.7 0.9341.2 3.9 1.1011.5 3.9 1.6422.0 4.0 2.2422.5 4.0 2.5643.04.1 4.042ST6.3 1.5 5.2 3.0582.0 5.43.2772.5 5.53.5053.0 5.6 3.9591.6 自攻锁紧螺钉底孔按下表数据绘制板厚0.8 1 1.2 1.5 2 2.5 3 4 5 6M2 1.70 1.70 1.70 1.70 1.75M2.5 2.20 2.20 2.20 2.20 2.20 2.25M3 2.65 2.70 2.70 2.70 2.75 2.75 2.80M4 3.60 3.60 3.65 3.65 3.70 3.70 3.70 3.75M5 4.60 4.60 4.65 4.65 4.65 4.70 4.70 4.75M6 5.50 5.50 5.55 5.55 5.60 5.65 5.701.7 焊接螺母底孔按下表数据绘制。
