6～35kV中性点不接地系统电容电流的危害及其对策(1)

近几年，随着高耗能企业的迅速发展以及35KV室内开关柜的大量使用，使得电缆出线比例逐年增多，导致对地电容电流剧增。

由于35 kV系统单相接地引发的电缆爆炸愈来愈多，由此带来的经济损失和社会影响也越来越大。

仅就2003年以来乌兰察布电业局统计发现，由于35KV系统单相接地而引发的事故就10多起，有的造成全站停电，影响重要用户供电，有的造成电缆爆炸、开关柜烧毁和避雷器爆炸等。

原因分析(一)谐振过电压35kV系统为不接地系统，电网中存在大量星形接线的电压互感器，其一次绕组直接接地，成为电网对地电容电流、高次谐波电流的充放电途径，当线路接地时，电压互感器的铁心线圈相当于与非故障线路对接电容并联，构成了可能产生谐振的并联电路，由于相对地电压升高倍，有可能使得电压互感器的铁心出现饱和或接近饱和，阻抗变小，电路中出现容抗和阻抗相等的情况，从而产生了并联谐振，此时互感器一次侧的电流最大，这样有可能使电压互感器的高压侧熔断件熔断，或者烧坏电压互感器，以及电缆爆炸。

此种情况往往在变电所投产初期(线路出线回路少)不是很明显，但随着线路出线回路的增多(各回线路对地的等值电容量增大，容抗增大)出现谐振的情况较多。

另外由于35KV 系统为室内开关柜，35KVPT接地点多，一般为4个接地点，这也为发生谐振过电压提供了条件。

(二)弧光接地过电压正常情况下，35 kV中性点不接地系统发生单相接地，允许运行2h。

但为什么频繁地发生单相接地迅速发展成相间事故，使事故扩大化呢?原因之一是系统中个别设备存在绝缘薄弱点，另一个重要的原因是由于35 kV系统电容电流较大，接地电弧变得不能自熄而产生了较高倍数的弧光接地过电压，据国内外经验，弧光接地过电压最大可达3-5倍。

在单相接地事故中，通过弧光的电流乃是健全相对地电容电流的总和。

为了减小故障总电流，往往采用消弧线圈。

装设消弧线圈后，接地点残流不超过10 A，接地电弧便不能维持，会自行熄灭。

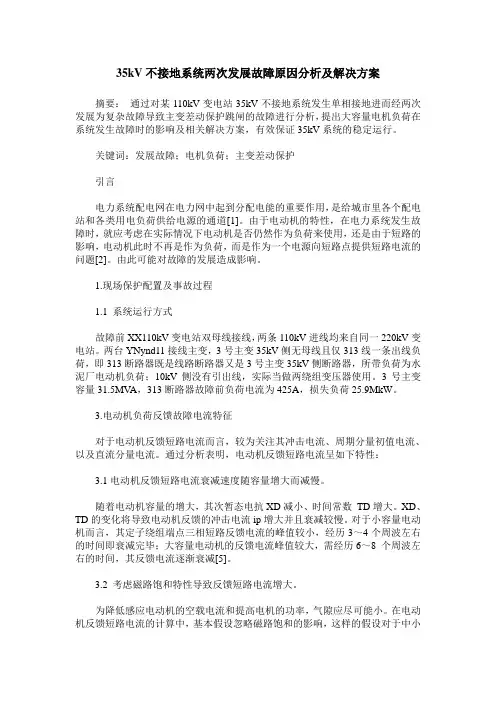

35kV不接地系统两次发展故障原因分析及解决方案摘要：通过对某110kV变电站35kV不接地系统发生单相接地进而经两次发展为复杂故障导致主变差动保护跳闸的故障进行分析，提出大容量电机负荷在系统发生故障时的影响及相关解决方案，有效保证35kV系统的稳定运行。

关键词：发展故障；电机负荷；主变差动保护引言电力系统配电网在电力网中起到分配电能的重要作用，是给城市里各个配电站和各类用电负荷供给电源的通道[1]。

由于电动机的特性，在电力系统发生故障时，就应考虑在实际情况下电动机是否仍然作为负荷来使用，还是由于短路的影响，电动机此时不再是作为负荷，而是作为一个电源向短路点提供短路电流的问题[2]。

由此可能对故障的发展造成影响。

1.现场保护配置及事故过程1.1 系统运行方式故障前XX110kV变电站双母线接线，两条110kV进线均来自同一220kV变电站。

两台YNynd11接线主变，3号主变35kV侧无母线且仅313线一条出线负荷，即313断路器既是线路断路器又是3号主变35kV侧断路器，所带负荷为水泥厂电动机负荷；10kV侧没有引出线，实际当做两绕组变压器使用。

3号主变容量31.5MV A，313断路器故障前负荷电流为425A，损失负荷25.9MkW。

3.电动机负荷反馈故障电流特征对于电动机反馈短路电流而言，较为关注其冲击电流、周期分量初值电流、以及直流分量电流。

通过分析表明，电动机反馈短路电流呈如下特性：3.1电动机反馈短路电流衰减速度随容量增大而减慢。

随着电动机容量的增大，其次暂态电抗XD减小、时间常数TD增大。

XD、TD的变化将导致电动机反馈的冲击电流ip增大并且衰减较慢。

对于小容量电动机而言，其定子绕组端点三相短路反馈电流的峰值较小，经历3～4个周波左右的时间即衰减完毕；大容量电动机的反馈电流峰值较大，需经历6～8 个周波左右的时间，其反馈电流逐渐衰减[5]。

3.2 考虑磁路饱和特性导致反馈短路电流增大。

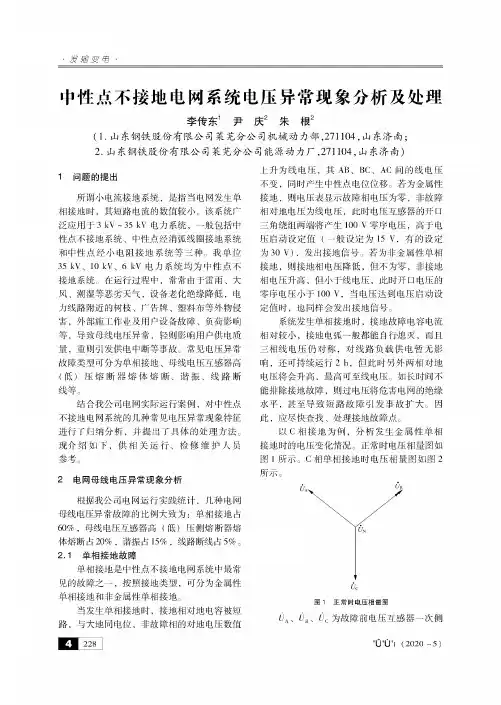

中性点不接地电网系统电压异常现象分析及处理李传东1尹庆2朱根彳（1.山东钢铁股份有限公司莱芜分公司机械动力部,271104,山东济南;2.山东钢铁股份有限公司莱芜分公司能源动力厂,271104,山东济南）1问题的提出所谓小电流接地系统，是指当电网发生单相接地时，其短路电流的数值较小。

该系统广泛应用于3kV~35kV电力系统，一般包括中性点不接地系统、中性点经消弧线圈接地系统和中性点经小电阻接地系统等三种。

我单位35kV、10kV、6kV电力系统均为中性点不接地系统。

在运行过程中，常常由于雷雨、大风、潮湿等恶劣天气，设备老化绝缘降低，电力线路附近的树枝、广告牌、塑料布等外物侵害，外部施工作业及用户设备故障、负荷影响等，导致母线电压异常，轻则影响用户供电质量，重则引发供电中断等事故。

常见电压异常故障类型可分为单相接地、母线电压互感器高（低）压熔断器熔体熔断、谐振、线路断线等。

结合我公司电网实际运行案例，对中性点不接地电网系统的几种常见电压异常现象特征进行了归纳分析，并提出了具体的处理方法。

现介绍如下，供相关运行、检修维护人员参考。

2电网母线电压异常现象分析根据我公司电网运行实践统计，几种电网母线电压异常故障的比例大致为：单相接地占60%,母线电压互感器高（低）压侧熔断器熔体熔断占20%,谐振占15%,线路断线占5%。

2.1单相接地故障单相接地是中性点不接地电网系统中最常见的故障之一，按照接地类型，可分为金属性单相接地和非金属性单相接地。

当发生单相接地时，接地相对地电容被短路，与大地同电位，非故障相的对地电压数值上升为线电压，其AB、BC、AC间的线电压不变，同时产生中性点电位位移。

若为金属性接地，则电压表显示故障相电压为零，非故障相对地电压为线电压，此时电压互感器的开口三角绕组两端将产生100V零序电压，高于电压启动设定值（一般设定为15V,有的设定为30V）,发出接地信号。

若为非金属性单相接地，则接地相电压降低，但不为零，非接地相电压升高，但小于线电压，此时开口电压的零序电压小于100V,当电压达到电压启动设定值时，也同样会发出接地信号。

不接地系统电网单相接地电容电流危害处理办法近年来，供电线路逐渐增加，高压电网的单相接地电容电流也在增大，给供电系统的正常运行带来一系列安全性和可靠性问题。

随着接地电容电流的增大，降低了电缆的绝缘程度，易形成绝缘击穿从而发生两相或三相短路故障，当电网的接地电容电流增大到一定值后，接地故障点电弧便难以自熄，容易引起间隙电弧过电压。

为减少安全事故发生的可能，必须对高压电网的单相接地电容电流进行准确的治理。

单相接地和电弧光故障是影响高压电网安全供电的主要因素之一，当单相接地电容电流超过一定值时，必须对煤矿高压电网的单相接地电容电流进行准确的治理。

本文在分析高压电网电容电流理论准确计算基础上，应用了综合考虑电缆系数、天气系数及高压电器设备增值系数的改进的单相接地电容电流计算方法。

1 、电网单相接地电容电流的理论计算10kV 高压电网中性点不接地系统可以由图1模拟表。

图中，A E ∙、B E ∙、C E ∙为电网各相相电势，14~C C 为各线路每相对地分布电容，0C 为电力系统中其它线路与设备的一相对地总电容，01234d I i i i i i =++++为电力系统单相接地电容电流。

当配电网发生A 相单相接地故障时，故障点的接地电容电流由式3d A I CU ω=计算，其中01234C C C C C C =++++为配电网一相对地总电容值， 为电网的相电压，大小为6000。

从而可见，在配电网中，供电电缆长，电缆越粗，则电网的对地电容就越大，接地电流也越大。

煤矿配电网中性点不接地系统单相接地故障时，有如下的故障特征：流过所有非故障线路零序电流的方向相同，故障线路零序电流方向与非故障线路相反，且故障线路电流突变的幅值大于所有非故障相的幅值，其值为所有非故障相的幅值之和。

2 、10kV 供电系统单相接地电容电流的实用精确计算通常情况下，高压电网中计算电缆和架空线路的电容电流，再加上电气设备的对地电容电流，作为电力系统总的单相接地电容电流。

6～35kV电网单相接地故障的处理及防范措施南钢内部6～35kV电网庞大复杂，由于钢铁企业环境差，金属粉尘较多，因此单相接地故障时有发生，如果接地故障处理不正确、不及时，容易导致事故扩大，危及电网安全。

规程规定发生接地故障允许运行2小时，为了缩短接地故障的处理时间，保证安全供电，适当兼顾生产，最大限度减少公司损失，本人在工作中数次处理过接地故障，现对6～35kV电网单相接地故障处理提出个人建议。

1 单相接地故障的处理实例：2013年9月17日21时18分五总降5503港池一线开关跳闸，过流保护动作。

原因分析：一炼铁厂空压站2#空压机电机发生C相接地，导致五总降10kV五段母线A、B两相的相电压升高至线电压，5503港池一线电缆由于长期浸泡在污水中，主绝缘性能下降，接地过电压形成AB相绝缘击穿造成短路。

受电网波动影响：一铁厂2#高炉、球团部分低压设备因低电压保护跳闸，燃料供应厂部分变频器设备低电压跳闸，1#和3#180烧结主抽风机和部分低压设备因低电压保护跳闸。

通过以上接地故障可以看到其危害极大，发生接地故障处理时我认为应从以下几方面考虑。

（1）首先根据钢铁企业生产特点将负荷分类为：一类负荷、二类负荷、三类负荷，一类负荷主要为炼铁厂的鼓风机高配、炼钢厂主要高配、能源中心的中心泵站、需连续供水泵房、制氧厂的高配等。

二类负荷为炼铁厂的辅助用电高配、炼钢厂辅助用电高配、可间断供水泵站等，三类负荷主要是轧钢高配、原料厂高配等。

（2）变电所小电流接地选线仪判断出接地故障线路或故障设备后，各总降和配电房应尽快汇报能源调度，对选出的可能故障线路（或设备）优先进行确认判断。

若确认该线路没有接地故障，能源调度应尽快通知接地故障母线上的所有用户，告之用户现在电网处于单相接地的故障状态，对于故障母线上的电气设备应进行重点排查，同时做好设备可能故障跳闸的应急准备。

（3）对于一类负荷配电房发生接地故障后，采取先合环，后拉电的方式进行故障排查，用户接令后应控制在15分钟操作完毕。

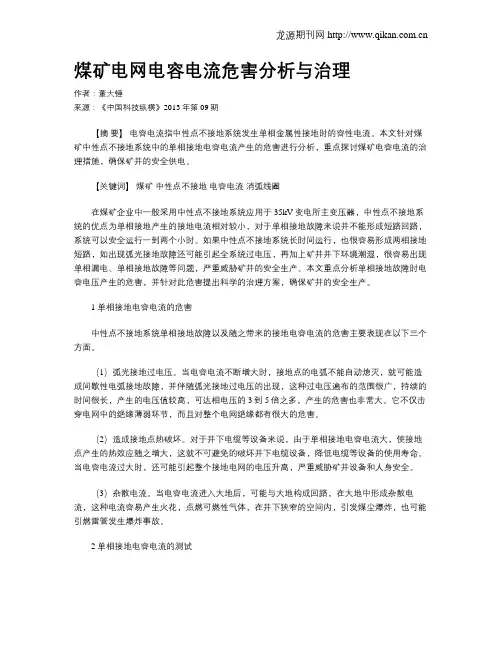

煤矿电网电容电流危害分析与治理作者：董大锤来源：《中国科技纵横》2013年第09期【摘要】电容电流指中性点不接地系统发生单相金属性接地时的容性电流。

本文针对煤矿中性点不接地系统中的单相接地电容电流产生的危害进行分析，重点探讨煤矿电容电流的治理措施，确保矿井的安全供电。

【关键词】煤矿中性点不接地电容电流消弧线圈在煤矿企业中一般采用中性点不接地系统应用于35kV变电所主变压器，中性点不接地系统的优点为单相接地产生的接地电流相对较小，对于单相接地故障来说并不能形成短路回路，系统可以安全运行一到两个小时。

如果中性点不接地系统长时间运行，也很容易形成两相接地短路，如出现弧光接地故障还可能引起全系统过电压，再加上矿井井下环境潮湿，很容易出现单相漏电、单相接地故障等问题，严重威胁矿井的安全生产。

本文重点分析单相接地故障时电容电压产生的危害，并针对此危害提出科学的治理方案，确保矿井的安全生产。

1 单相接地电容电流的危害中性点不接地系统单相接地故障以及随之带来的接地电容电流的危害主要表现在以下三个方面。

（1）弧光接地过电压。

当电容电流不断增大时，接地点的电弧不能自动熄灭，就可能造成间歇性电弧接地故障，并伴随弧光接地过电压的出现，这种过电压遍布的范围很广，持续的时间很长，产生的电压值较高，可达相电压的3到5倍之多，产生的危害也非常大。

它不仅击穿电网中的绝缘薄弱环节，而且对整个电网绝缘都有很大的危害。

（2）造成接地点热破坏。

对于井下电缆等设备来说，由于单相接地电容电流大，使接地点产生的热效应随之增大，这就不可避免的破坏井下电缆设备，降低电缆等设备的使用寿命。

当电容电流过大时，还可能引起整个接地电网的电压升高，严重威胁矿井设备和人身安全。

（3）杂散电流。

当电容电流进入大地后，可能与大地构成回路，在大地中形成杂散电流，这种电流容易产生火花，点燃可燃性气体，在井下狭窄的空间内，引发煤尘爆炸，也可能引燃雷管发生爆炸事故。

2 单相接地电容电流的测试对于电容电流的测试一般采用直接测量法和间接测量法。

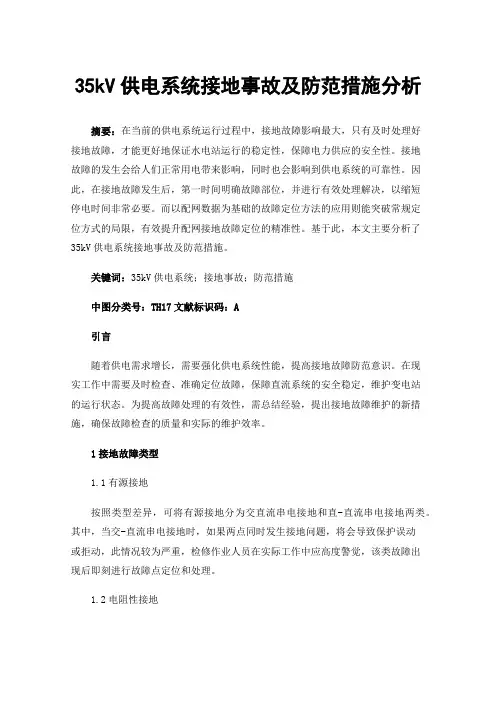

35kV供电系统接地事故及防范措施分析摘要：在当前的供电系统运行过程中，接地故障影响最大，只有及时处理好接地故障，才能更好地保证水电站运行的稳定性，保障电力供应的安全性。

接地故障的发生会给人们正常用电带来影响，同时也会影响到供电系统的可靠性。

因此，在接地故障发生后，第一时间明确故障部位，并进行有效处理解决，以缩短停电时间非常必要。

而以配网数据为基础的故障定位方法的应用则能突破常规定位方式的局限，有效提升配网接地故障定位的精准性。

基于此，本文主要分析了35kV供电系统接地事故及防范措施。

关键词：35kV供电系统；接地事故；防范措施中图分类号：TH17文献标识码：A引言随着供电需求增长，需要强化供电系统性能，提高接地故障防范意识。

在现实工作中需要及时检查、准确定位故障，保障直流系统的安全稳定，维护变电站的运行状态。

为提高故障处理的有效性，需总结经验，提出接地故障维护的新措施，确保故障检查的质量和实际的维护效率。

1接地故障类型1.1有源接地按照类型差异，可将有源接地分为交直流串电接地和直-直流串电接地两类。

其中，当交-直流串电接地时，如果两点同时发生接地问题，将会导致保护误动或拒动，此情况较为严重，检修作业人员在实际工作中应高度警觉，该类故障出现后即刻进行故障点定位和处理。

1.2电阻性接地该接地方式是指通过阻抗接地，电阻是构成该阻抗的主要部分。

根据接地的具体情况，电阻性接地分为单点接地、多点接地、环路接地以及片接地。

1.3多分支接地多分支接地是指受制于设备改造、站点扩建等原因的影响，各用电设备因接线错误造成多电源点引入而导致的接地故障。

一般情况下，当多分支接地故障发生时，断开其中任意支路对电压造成的影响均处于较低水平，因此，多分支接地故障的排查难度要高于其他类型的接地故障[1]。

2.35kV供电系统接地事故影响第一，影响系统电压。

10kV线路发生接地故障后，虽然线电压仍维持在10kV，但相电压则会受到明显影响，使得变电站10kV母线接地相电压明显降低，而非故障相电压则明显升高，极端情况下甚至可升高至线电压，从而严重配电系统的正常、安全运行。

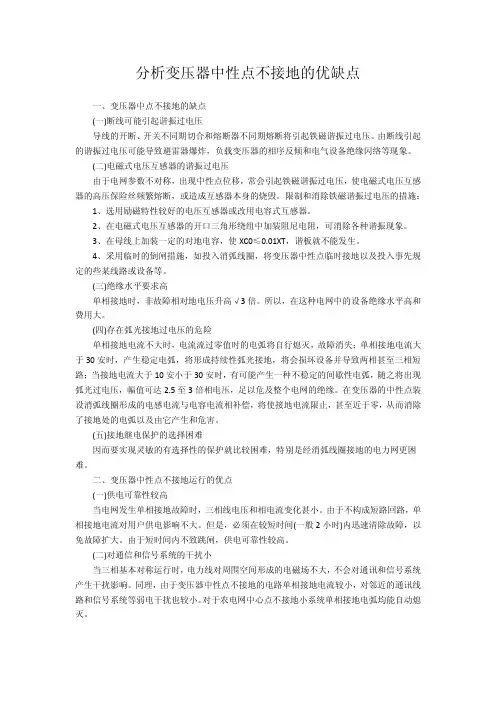

分析变压器中性点不接地的优缺点一、变压器中点不接地的缺点(一)断线可能引起谐振过电压导线的开断、开关不同期切合和熔断器不同期熔断将引起铁磁谐振过电压。

由断线引起的谐振过电压可能导致避雷器爆炸，负载变压器的相序反倾和电气设备绝缘闪络等现象。

(二)电磁式电压互感器的谐振过电压由于电网参数不对称，出现中性点位移，常会引起铁磁谐振过电压，使电磁式电压互感器的高压保险丝频繁熔断，或造成互感器本身的烧毁。

限制和消除铁磁谐振过电压的措施：1、选用励磁特性较好的电压互感器或改用电容式互感器。

2、在电磁式电压互感器的开口三角形绕组中加装阻尼电阻，可消除各种谐振现象。

3、在母线上加装一定的对地电容，使XC0≤0.01XT，谐板就不能发生。

4、采用临时的倒闸措施，如投入消弧线圈，将变压器中性点临时接地以及投入事先规定的些某线路或设备等。

(三)绝缘水平要求高单相接地时，非故障相对地电压升高√3倍。

所以，在这种电网中的设备绝缘水平高和费用大。

(四)存在弧光接地过电压的危险单相接地电流不大时，电流流过零值时的电弧将自行熄灭，故障消失；单相接地电流大于30安时，产生稳定电弧，将形成持续性弧光接地，将会损坏设备并导致两相甚至三相短路；当接地电流大于10安小于30安时，有可能产生一种不稳定的间歇性电弧，随之将出现弧光过电压，幅值可达2.5至3倍相电压，足以危及整个电网的绝缘。

在变压器的中性点装设消弧线圈形成的电感电流与电容电流相补偿，将使接地电流限止，甚至近于零，从而消除了接地处的电弧以及由它产生和危害。

(五)接地继电保护的选择困难因而要实现灵敏的有选择性的保护就比较困难，特别是经消弧线圈接地的电力网更困难。

二、变压器中性点不接地运行的优点(一)供电可靠性较高当电网发生单相接地故障时，三相线电压和相电流变化甚小。

由于不构成短路回路，单相接地电流对用户供电影响不大。

但是，必须在较短时间(一般2小时)内迅速清除故障，以免故障扩大。

由于短时间内不致跳闸，供电可靠性较高。

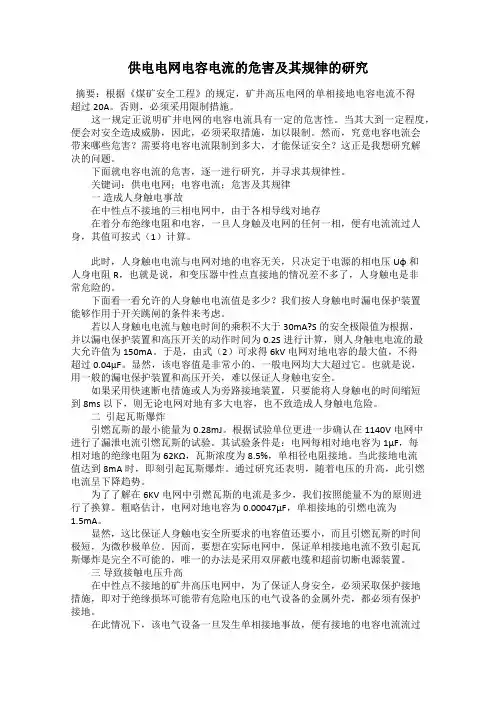

供电电网电容电流的危害及其规律的研究摘要：根据《煤矿安全工程》的规定，矿井高压电网的单相接地电容电流不得超过20A。

否则，必须采用限制措施。

这一规定正说明矿井电网的电容电流具有一定的危害性。

当其大到一定程度，便会对安全造成威胁，因此，必须采取措施，加以限制。

然而，究竟电容电流会带来哪些危害？需要将电容电流限制到多大，才能保证安全？这正是我想研究解决的问题。

下面就电容电流的危害，逐一进行研究，并寻求其规律性。

关键词：供电电网；电容电流；危害及其规律一造成人身触电事故在中性点不接地的三相电网中，由于各相导线对地存在着分布绝缘电阻和电容，一旦人身触及电网的任何一相，便有电流流过人身，其值可按式（1）计算。

此时，人身触电电流与电网对地的电容无关，只决定于电源的相电压Uφ和人身电阻R，也就是说，和变压器中性点直接地的情况差不多了，人身触电是非常危险的。

下面看一看允许的人身触电电流值是多少？我们按人身触电时漏电保护装置能够作用于开关跳闸的条件来考虑。

若以人身触电电流与触电时间的乘积不大于30mA?S的安全极限值为根据，并以漏电保护装置和高压开关的动作时间为0.2S进行计算，则人身触电电流的最大允许值为150mA。

于是，由式（2）可求得6kV电网对地电容的最大值，不得超过0.04μF。

显然，该电容值是非常小的，一般电网均大大超过它。

也就是说，用一般的漏电保护装置和高压开关，难以保证人身触电安全。

如果采用快速断电措施或人为旁路接地装置，只要能将人身触电的时间缩短到8ms以下，则无论电网对地有多大电容，也不致造成人身触电危险。

二引起瓦斯爆炸引燃瓦斯的最小能量为0.28mJ。

根据试验单位更进一步确认在1140V电网中进行了漏泄电流引燃瓦斯的试验。

其试验条件是：电网每相对地电容为1μF，每相对地的绝缘电阻为62KΩ，瓦斯浓度为8.5%，单相径电阻接地。

当此接地电流值达到8mA时，即刻引起瓦斯爆炸。

通过研究还表明，随着电压的升高，此引燃电流呈下降趋势。

35kV电网接地故障分析及对策摘要：文章对35kV线路单相接地后发展成多相接地故障跳闸的事故进行分析，推断该事故是由于运行的消弧线圈无法满足线路电容电流的补偿要求造成的。

为此提出了采用自动跟踪补偿消弧线圈装置，并兼顾快速熄灭电弧和减小接地电流，有效保证35kV系统安全可靠运行。

关键词：电容电流；单相接地；消弧线圈；接地故障；故障录波目前，我国35kV电网主要采用中性点不接地的运行方式，其具有单相接地故障时可继续给用户供电的优点，但当接地电流较大时容易发展成为电弧接地而对设备造成危害。

为了克服这一缺点，应设法减少接地处的接地电流，采用中性点经消弧线圈接地的运行方式后，当35kV电网出现单相接地故障时，可使接地处流过一个与接地电流矢量方向相反的感性电流，减少35kV电网出现单相接地故障时对设备的危害。

因此，消弧线圈装置性能的好坏，是35kV电网安全运行的重要保障。

35kV电网的消弧线圈为人工调档油式消弧线圈（型号为3FOM-1100/35），分接头共有五档，额定电流25～50A，自从投运至今。

该装置需在系统正常运行时测量系统电容电流，并设定补偿参数，单相接地发生后自动进入设定的补偿状态，无法根据实时检测系统电容电流进行补偿。

此外，据电气设计手册规定，35kV系统电容电流超过10A时需投入消弧线圈，以消除单相接地对系统运行及生产造成的危害，所以该型消弧线圈已经不能满足新运行方式的安全需要了。

现对其中一起35kV系统单相接地事故原因进行分析，并提出相应的防事故措施。

1 某变电站35kV电网的基本情况1.1 35 kV电网中性点接地方式谋变电站35kV系统对外直接供给工厂重要用户，其安全稳定运行对工厂有着重大的意义。

该变电站35kV系统中性点经消弧线圈接地，正常消弧线圈应为过补偿运行，调谐值10%～20%。

发生单相接地故障时，A线电压仍然对称不变，单相接地电流与负荷电流相比并不大，对用户供电基本无影响，但需要在较短时间（1～2h）内切除故障，以免发展成相间故障而对设备造成损坏。

如何治理6-35kV中性点不接地系统电压互感器谐振？
我国中压电网又称为中性点不接地系统，接有Y0接线的电磁式电压互感器，其高压绕组是系统中三相对地的唯一金属通道。

由电压互感器铁芯饱和引起的铁磁谐振是中性点不接地系统中最常见的一种内部过电压事故。

导致相间电压升高，励磁电流过大，电压互感器高压熔断器频繁熔断、烧毁等事故，威胁着电力系统的安全运行。

在6-35KV中性点不接地系统中，虽然电源侧的中性点不直接接地，但电压互感器的高压侧中性点是接地的，当发生单相接地故障时，相对地电压升高倍，非故障相电压互感器承受的电压为线电压，有可能使得电压互感器的铁心出现饱和或接近饱和。

产生的并联谐振，使得互感器一次侧的电流急速增大，可使电压互感器的高压侧熔断件熔断，甚至烧坏。

此外，线路非同期合闸、线路断线、电力系统瞬时过电压等均有可能激发铁磁谐振。

为防止6kV、10kV和35kV不接地系统电磁式电压互感器产生的谐振过电压有：中性点接地的电磁式电压互感器过饱和，配电变压器高压绕组对地短路，输电线路单相断线且一端接地或不接地等等。

通常情况下限制
电磁式电压互感器铁磁谐振过电压宜选取下列措施：
（1）选用励磁特性饱和点较高的电磁式电压互感器；
（2）减少同一系统中电压互感器中性点接地的数量；
（3）当系统容抗和线电压作用下单相绕组的励磁电抗时，在10kV及以下的母线上装设中性点接地的星形电容器组；
（4）电压互感器高压绕组中性点可接入消谐装置。

想了解更多有关电网谐振和消谐装置内容，下期见。

中性点不接地系统存在的问题
1.中性点不接地电网发生单相接地时，系统内部过电压水平高(可达到3.5~4.0倍相电压)，持续时间长，而电缆和一些全封闭组合电气绝缘水平低。

某些进口设备绝缘水平低于我国同电压等级设备的绝缘水平。

以40.5kV真空断路器为例，进口设备工频沟通试验标准是70kV，而我国同电压等级设备工频沟通试验标准是95kV。

而这些进口设备一旦击穿很难修复，因而不宜带单相接地故障连续运行。

2.单相接地时，避雷器长时间在工频过电压下运行易发生损坏甚至爆炸。

目前，采纳提高氧化锌避雷器运行电压的方法来避开爆炸事故发生，但这并不经济，因而这种接地方式不利于无间隙氧化锌避雷器的推广应用。

3.电缆的大量使用，已经不宜采纳中性点不接地系统来保证供电的连续性。

在这种中性点不接地系统中，当配电网电压发生突变、变压器高压线圈发生接地、系统发生接地或弧光接地故障时，都可能在系统中引发过电压。

对于空载励磁特性较差的电压互感器，在过电压作用下，因励磁电流的剧增，会导致高压熔断器频繁熔断，甚至造成电压互感器烧毁，假如处理不当，或爱护配置不周全，此类特别状况有可扩大为全厂性事故。

1。

6-35kV中性点不接地系统电容电流测试方案米易供电公司中性点不接地系统电容电流测试方案根据DL/T620―1997《交流电气装置过电压保护绝缘配合》规定：由水泥或金属杆构成的6kV―10kV和所有35kV中性点不接地系统发生单相接地故障时其电容电流应小于10A，6kV―10kV电缆构成的系统其电容电流应小于30A，否则应采用消弧线圈接地方式。

四川省电力公司技术监督重点也强调要加强电容电流的测试。

根据公司实际情况选取XXX个别点进行测试，掌握这些变电站发生单相接地时电容电流的大小，为不符合要求的系统提供改造科技依据。

为保证测试的安全进行，特制定本方案。

一、测试方法：采用“金属直接接和间接地测试”，该方法能直接测量系统发生单相接地故障后的实际电容电流，真实反映了在该方式运行下系统的运行情况。

步骤：选取变电站母线任一出线，断开断路器，断开母线和线路侧刀闸，在开关任一相下端用接地用接地线可靠接地，测量用钳形表挂在接地线上。

合上母线刀闸，断路器，读取测试数据分析，断路开断路器，拉开母刀测试线束。

取下接地线和钳形表，合上线刀和母刀，合上断路器恢复出线运行（若无备用断路器，则退出任一出线或电容器组，拉开线刀，测试结束恢复出线运行）。

测试接线图如下：二、测试变电站：根据变电站电容电流估算，确定XXXX站为测试点： XX站10kv母线分列运行，1M、3M分别测试。

XXX站并列运行，测试一次。

三、测试时注意事项：必须在天气较好的情况下进行测试，测试过程中在一相接地读取测试数据时，非接地两相的电压升高至线电压，有可能危害非接地相的绝缘薄弱处，形成两相接地短路故障，造成线路停电。

为此现场应作好10kV、35kV设备绝缘检查工作，保证断路器的准确跳闸试验（保护的灵敏性、可靠性等），同时考虑投入后备保护问题。

测试时接地线和地网必须接地良好，以免产生弧光接地过电压。

测试时测量表计应放在绝缘垫上，人员远离测量线和接地点，满足安规规定安全距离的要求。

6-35千伏中性点不接地系统发生接地信号时的故障类型判断及分析吴建峰陕西地方电力集团（有限）公司宝鸡供电分公司，宝鸡市，7221004摘要：提出了适用于6-35千伏中性点不接地地系统中发生单相接地故障时检出接地故障线路的一种方法——相对原理、双重判据法。

理论分析和实践检验结果表明，该方法适用于中性点不接地、经消弧线圈接地系统，具有简单可靠和灵敏性好、准确率高等特点。

关键词：中性点不接地系统；单相接地；选线0 引言6-35千伏中性点不接地系统是农网的主要组成部分，而接地故障、铁磁谐振、PT断线、线路断线是小电流接地电网中的常见故障，需要人工排除。

发生上述故障时，它们有一个共同特点，就是发接地信号（输电线路专指单电源单回线）。

对于接地与谐振，在一些书籍和规程中说的较具体，大家比较熟悉。

但在发接地信号时，一些运行人员对PT回路是否正常容易忽视，特别是对输电线路断线时的特征不了解，往往误判断为接地故障，造成不必要的接地选择停电，并且拖延事故处理的时间。

为此，有必要对后两种故障进行计算分析，并对各故障的特点进行比较。

1 故障时的电压计算分析1．1 PT故障时的电压计算分析正常时，由于3U0取自PT的变比为／／，因此PT开口三角所属三绕组电压Ua＝Ub＝Uc＝100／3 V，（1）开口三角绕组接反一相（c相）接反时，3＝－2c，即3U0＝66．7V；两相（b、c）接反时，30＝a－b－c＝2a，即3U0＝66．7V。

（2）二次中性线断线二次中性线断线时，由于各相二次负载相同，二次三相电压不变，指示为Ua＝Ub＝Uc＝100／＝57．7V；当一次系统发生单相接地时，由于二次三相电压所构成的电压三角形Δabc为等边三角形，相同的各相二次负载所产生的三相对称电压在二次中性线断口形成57．7V的断口电压，因此二次三相电压仍不变，指示为57．7V，但开口三角电压为100V。

（3）一次一相（两相）断线由于PT二次相间和各相均有负载，其负载阻抗所形成电路决定断相电压，以及三相磁路系统的影响，断相电压不为0，但要降低，其它相电压正常。

35kV电力电容器的危险点控制电力电容器作为无功补偿设备，能就地平衡无功，提高电压质量和功率因数，因而在电力系统中得到广泛的应用。

电力电容器是一种储能的电气设备，如没有完备的安全措施，可能会危害人身安全。

1 电力电容器的危险点1.1 运行中电容器构架带电四串五并上下两层布置的双星形接线以及三星形接线电容器组的电容器通过绝缘子安装于金属构架上，但构架直接和电容器带电部位相连，并通过支持绝缘子与地绝缘，运行中构架带电。

对于该类型接线的35 kV电容器组，一般上层对地电压可达15 kV左右，下层构架对地电压可达5 kV左右。

因此，构架必须作为一个危险点加以控制。

对于二串十并上下两层布置的双星形接线电容器组，电容器直接安装于金属构架上，该构架与地绝缘，考虑到绝缘击穿致使电容器外壳及支持构架带电等因素，仍需把该种接线方式的电力电容器构架作为危险点加以控制。

1.2 电力电容器的剩余电荷(1) 当电力电容器高压熔丝熔断时，其放电回路不能沟通，剩余电荷放不掉，因此在进行高压熔丝更换工作前，必须对电容器进行人工放电。

(2) 当电力电容器放电压变内部断线时，该放电压变所在一组电容器的放电回路均被断开，这情况比高压熔丝熔断更具危险，因为高压熔丝熔断看得见，放电压变内部断线则较隐蔽，并且剩余电荷量大，是这一组电容器电荷的总和。

(3) 当电容器内部开路时，该电容器的放电回路被断开，剩余电荷放不尽，即使拆除电容器，拆下的电容器内部还带有电荷，因此必须采取安全措施，防止触电。

1.3 感应电作为感性无功补偿设备的低压电抗器，能就地平衡容性无功，降低电压，提高电压合格率，因此，在500 kV变电站中被广泛地采用。

低压电抗器的结构是1个空芯线圈，层层绕组叠加而成，运行中的低压电抗器会产生很强的交变电磁场，使附近的设备产生很强的感应电。

而500 kV变电站中，电容器和低压电抗器大多是并排布置，低压电抗器运行中，将会使电容器产生极强的感应电。

中性点不接地6kV配电系统过电压防范措施分析要：文章主要对中性点不接地运行方式的6kV配电系统过电压产生的原因进行了介绍，重点分析了过电压的防范措施，为有效消除中性点不接地的配电系统谐振提供实践经验。

关键词：配电系统；过电压；谐振；消谐1 过电压分析在中性点不接地运行方式的6kV配电系统中，内部过电压是普遍关心的问题。

由于真空断路器的广泛采用，以及电网规模不断扩大，电压互感器柜的增多，电缆的使用越来越多，使因开断空载变压器及高压电动机等电感负荷产生的操作过电压和单相接地时电弧不能自熄形成的间歇性弧光接地过电压越来越严重，成为电网及设备安全运行的主要威胁。

1.1 弧光接地过电压采用中性点不接地运行方式的6kV配电系统中，当发生单相接地故障时，由于故障点电弧不能自动熄弧，从而发生电弧周期性的熄灭与重燃，出现间歇电弧，引起电网产生高频振荡，形成过电压。

而且过电压持续的时间可以达到数十分钟或更长，波及范围广，对电气设备危害严重。

铁磁谐振过电压对电力设备的危害并不仅仅局限于互感器本身，它除了波及到相邻的开关柜之外，更多的事故则是发生在备用的或处于断开状态的高压开关设备上。

因为谐振发生时具有电压幅值高、变化速度快且极易在断口处出现反击等特点。

这种反击电压往往会超出额定电压很多倍，这么高的冲击电压，大大超过了高压开关设备的实际承受能力，特别是那些具有某些缺陷或绝缘环节不够完善的高压开关就会发生爆炸事故。

这就是引起电气设备爆炸事故的主要原因。

1.2 电感负荷产生的操作过电压由于真空断路器分断速度快、灭弧能力强，在开断电感负荷时有可能不是在电流经过工频零点时熄弧，而是在电流瞬时值为i时，被迫在极短的时间内下降到零，从而产生截流过电压和三相同时截流过电压，另外开断后还会产生高频振荡，使断路器发生多次重燃过电压，主要表现为相间过电压，幅值最高可以达到3.5倍正常运行电压的相电压的峰值，而相对地过电压数值仅为相间过电压的1/2左右。

变压器中性线接地不良的危险及预防【摘要】电力企业或者电气行业的从业人员都会有最基本的一个常识，那就是变压器的中性线排除在矿山等的特殊环境下必须可靠接地而且接地电阻不能够太大，这样才符合电气工程的技术要求，那么变压器的中性线如果接地不良的话会产生怎样的危险呢？本文分析了变压器的中性线接地不良或者接地电阻过大的情况下可能带来的危险，并且分析了危险产生的原因和在日常工作中的几种有效的预防中性线接地不良带来的危险的预防措施。

【关键词】变压器；中性线；接地不良；危险；预防措施前言依据比较科学的电气工程技术规范的规定，低压变压器在接地线和大地相连的那一点的接地电阻应该是不大于10欧姆的，而高压变压器的接地点规定的接地电阻应该是不大于4欧姆的，可是在实际生产和生活中，由于技术问题或者外力破坏，经常会出现变压器的中性线接地不良或者接地点电阻过大的现象，这样就极易出现危险状况的发生，给供电单位、用电企业都会带来很大的麻烦。

因此我们有必要进行有关变压器中性线接地不良这方面的预防措施的讨论。

1 变压器中性线接地不良的危险在我们讨论变压器的中性线接地不良的危险这个问题前，我们必须先了解中性线的作用，我们拿三相四线变压器举例来说，三相四线变压器顾名思义有三个相线和一个中心线构成四线，变压器的工作目的是变压，变压需要三条相线中的某一条或者某几条来挑头，在变压的过程中很可能导致三个相线之间的原有的平衡被打破，当三个相线直接平衡打破的时候，中心线便开始发挥作用了，中心线就是为了平衡三条相线而接地起到一个引流的左右的。

所以，从整体上说，中性线接地不良就会导致三条相线之间平衡性被打破，会导致变压器的稳定性下降，在变压器出现设备损毁或者线路故障的时候也失去了保护作用，而且变压器中性线接地不良还会导致设备抗干扰能力大大下降，会造成变压器的工作效率和工作时间的降低。

接下来我们从几个生活中比较常见的方面来细说变压器的中性线接地不良的危险同时笔者根据具体的例子分析了危险产生的原因：1.1 增大人体触电的可能性无论是三相四线变压器还是三相无线变压器，中性线接地不良都会导致接地线或者变压器接地电阻的变大，同时还可能出现某一相线因为绝缘皮的损坏而出现接地的现象，在这种情况下，如果有人误碰变压器的接地线或者变压器设备的外壳，就很有可能会导致人体触电事故的发生。
