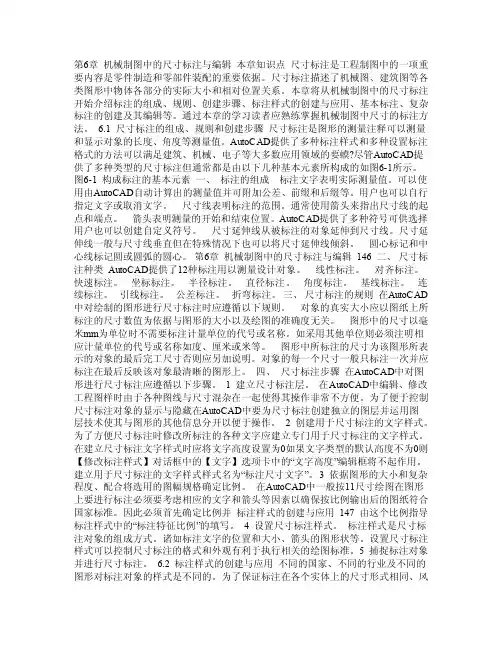

第6章机械制图中的尺寸标注与编辑本章知识点尺寸标注是工程制图中的一项重要内容是零件制造和零部件装配的重要依据。
尺寸标注描述了机械图、建筑图等各类图形中物体各部分的实际大小和相对位置关系。
本章将从机械制图中的尺寸标注开始介绍标注的组成、规则、创建步骤、标注样式的创建与应用、基本标注、复杂标注的创建及其编辑等。
通过本章的学习读者应熟练掌握机械制图中尺寸的标注方法。
6.1 尺寸标注的组成、规则和创建步骤尺寸标注是图形的测量注释可以测量和显示对象的长度、角度等测量值。
AutoCAD提供了多种标注样式和多种设置标注格式的方法可以满足建筑、机械、电子等大多数应用领域的要蟆?尽管AutoCAD提供了多种类型的尺寸标注但通常都是由以下几种基本元素所构成的如图6-1所示。
图6-1 构成标注的基本元素一、标注的组成标注文字表明实际测量值。
可以使用由AutoCAD自动计算出的测量值并可附加公差、前缀和后缀等。
用户也可以自行指定文字或取消文字。
尺寸线表明标注的范围。
通常使用箭头来指出尺寸线的起点和端点。
箭头表明测量的开始和结束位置。
AutoCAD提供了多种符号可供选择用户也可以创建自定义符号。
尺寸延伸线从被标注的对象延伸到尺寸线。
尺寸延伸线一般与尺寸线垂直但在特殊情况下也可以将尺寸延伸线倾斜。
圆心标记和中心线标记圆或圆弧的圆心。
第6章机械制图中的尺寸标注与编辑146 二、尺寸标注种类AutoCAD提供了12种标注用以测量设计对象。
线性标注。
对齐标注。
快速标注。
坐标标注。
半径标注。
直径标注。
角度标注。
基线标注。
连续标注。
引线标注。
公差标注。
折弯标注。
三、尺寸标注的规则在AutoCAD 中对绘制的图形进行尺寸标注时应遵循以下规则。
对象的真实大小应以图纸上所标注的尺寸数值为依据与图形的大小以及绘图的准确度无关。
图形中的尺寸以毫米mm为单位时不需要标注计量单位的代号或名称。
如采用其他单位则必须注明相应计量单位的代号或名称如度、厘米或米等。
