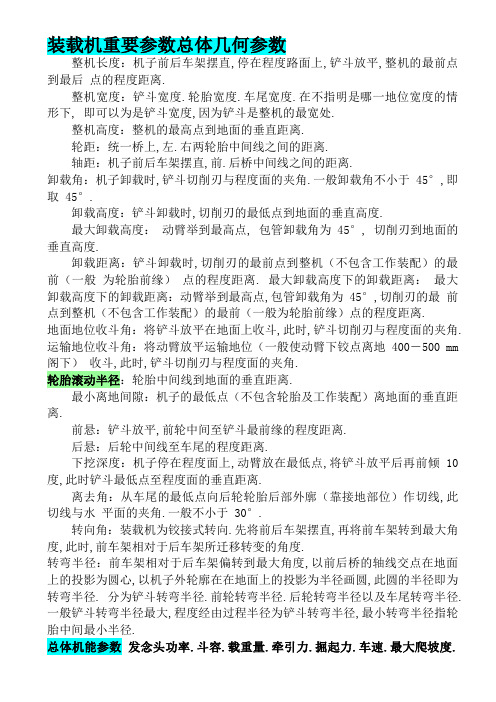

装载机重要参数总体几何参数整机长度：机子前后车架摆直,停在程度路面上,铲斗放平,整机的最前点到最后点的程度距离.整机宽度：铲斗宽度.轮胎宽度.车尾宽度.在不指明是哪一地位宽度的情形下, 即可以为是铲斗宽度,因为铲斗是整机的最宽处.整机高度：整机的最高点到地面的垂直距离.轮距：统一桥上,左.右两轮胎中间线之间的距离.轴距：机子前后车架摆直,前.后桥中间线之间的距离.卸载角：机子卸载时,铲斗切削刃与程度面的夹角.一般卸载角不小于 45°,即取 45°.卸载高度：铲斗卸载时,切削刃的最低点到地面的垂直高度.最大卸载高度：动臂举到最高点, 包管卸载角为 45°, 切削刃到地面的垂直高度.卸载距离：铲斗卸载时,切削刃的最前点到整机（不包含工作装配）的最前（一般为轮胎前缘）点的程度距离. 最大卸载高度下的卸载距离：最大卸载高度下的卸载距离：动臂举到最高点,包管卸载角为 45°,切削刃的最前点到整机（不包含工作装配）的最前（一般为轮胎前缘）点的程度距离.地面地位收斗角：将铲斗放平在地面上收斗,此时,铲斗切削刃与程度面的夹角. 运输地位收斗角：将动臂放平运输地位（一般使动臂下铰点离地 400－500 mm 阁下）收斗,此时,铲斗切削刃与程度面的夹角.轮胎滚动半径：轮胎中间线到地面的垂直距离.最小离地间隙：机子的最低点（不包含轮胎及工作装配）离地面的垂直距离.前悬：铲斗放平,前轮中间至铲斗最前缘的程度距离.后悬：后轮中间线至车尾的程度距离.下挖深度：机子停在程度面上,动臂放在最低点,将铲斗放平后再前倾 10度,此时铲斗最低点至程度面的垂直距离.离去角：从车尾的最低点向后轮轮胎后部外廓（靠接地部位）作切线,此切线与水平面的夹角.一般不小于 30°.转向角：装载机为铰接式转向.先将前后车架摆直,再将前车架转到最大角度,此时,前车架相对于后车架所迁移转变的角度.转弯半径：前车架相对于后车架偏转到最大角度,以前后桥的轴线交点在地面上的投影为圆心,以机子外轮廓在在地面上的投影为半径画圆,此圆的半径即为转弯半径. 分为铲斗转弯半径.前轮转弯半径.后轮转弯半径以及车尾转弯半径.一般铲斗转弯半径最大,程度经由过程半径为铲斗转弯半径,最小转弯半径指轮胎中间最小半径.总体机能参数发念头功率.斗容.载重量.牵引力.掘起力.车速.最大爬坡度.最小转弯半径.动臂上升和降低及铲斗前倾时光.桥荷分派.下插力.倾翻载荷发念头功率即柴油机的额定功率：在必定前提下,达到额定转速,发念头所能施展的最大功率, 也称车辆总功率或毛功率(Gross). 测定发念头额定功率的前提（ISO 尺度）：在 760 毫米水银柱高的大气压力,四周温度20℃和相对湿度60%的前提下,配备燃油泵和润滑油泵.水泵等附件. 额定功率分为多种：15min功率（一般为汽车用）1小时功率（工程机械用）,12 小时功率（船舶.舰只用）.(10%) 发念头飞轮马力：是指在上述前提下除配备有上述附件外,另配备有水泵.发念头电扇.发电机.空气紧缩机及空气滤清器时所测得发念头额定转速时飞轮上实有功率.(Net) 斗容：分几何斗容和额定斗容两种几何斗容是指铲斗平装时由斗刃刃口与挡板（当铲斗装有挡板时）或斗背（当铲斗不装挡板时）最上部的连线与铲斗横端面内壁轮廓线所围成的面积乘以单斗内壁宽所得的容积.几何斗容也称平装斗容. 额定斗容是指铲斗四周以二分之一的坡度聚积物料时（料堆坡面线与斗刃刃口和挡板最上部的连线间的夹角为：tgα=）,由料堆坡面与铲斗内轮廓之间所形成的容积. 额定斗容又称堆装斗容. 一般未特别注明是几何斗容时,都是指的额定斗容.额定载重量装载机的额定载重量包管装载机须要的稳固性时,它所具有的最大载重才能. （或额定载荷）：装载机在知足以下三个前提：设备必定例格铲斗;最大行驶速度不超出 6.5km/h;在硬的.滑腻的.程度地面上工作. 轮式装载机的额定载重量的最大值不超出其倾翻载荷的 50%.对于履带式装载机不该超出35%.装载机在不成驶.不铲掘时,载重量可高于额定载重量(Fork Lift).倾翻载荷是指装载机停在硬的程度地面上;带有尺度应用重量（即油箱注满,驾驶员 80kg 和不带其它附件时装载机自重） ;铲斗翻起到装满地位;动臂举升进程中,使铲斗动臂间铰销中间与车体最前部程度距离在最大的地位（程度地位） ,装载机后轮分开地面而绕着前轮与地面的接触点向前翻到时,铲斗中的最大重量. 对于铰接式装载机,在技巧机能里除留意在直线地位时的倾翻载荷外,还必须留意它的前车架相对于后车架在最大转向角时的倾翻载荷值,它比装载机在直线地位时的倾翻载荷要小.是以,一般仅测量前车架相对于后车架在最大转向角时的倾翻载荷值.只要这个值能知足请求即可.牵引力：装载机除战胜由轮胎产生的滚动阻力外,用于牵引或铲土的力. [ (驱动力矩/滚动半径=切线牵引力) - 滚动阻力] =牵引力.最大牵引力：是在平整.湿润.程度路面上,测量机子牵引力的最大值.最大牵引力是装载灵活力机能的参数. 附着（牵引）力：装载机工作时,地面所能供给的最大力.它受路面前提的限制,即不合的路面所能供给的附出力是不合的.它的盘算公式为：附出力=附侧重量.*附着系数 (与桥荷均分;加快,制动;斗尖拔出力偏向及到车重心高差等情形有关) 不合路面的附着系数是不合的.一般硬质路面附着系数大.别的,与轮胎斑纹也有关系.附着系数一般在 0.6~0.85.装载机在作理论盘算时取 0.75. 附侧重量是指驱动车轮上所推却的那部分装载机重量. 对于四轮驱动的装载机它的全体重量为附侧重量. 是以欲想得到最大的牵引力,除了采取四轮驱动的构造外,装载机尚需有足够的自重.拔出力：装载机铲斗拔出料堆的拔出力是装载机的重要技巧机能,它与牵引力是亲密接洽在一路的,所以一般在技巧规格中只标出牵引力.拔出力是指装载机铲掘物料时,在铲斗斗刃上产生拔出料堆的感化力.对于靠装载机的行走来进行铲掘的装载机,在平展地面匀速行驶且不斟酌空气阻力时,其拔出力等于牵引力. 单位斗刃的拔出力,是指装载机一厘米斗刃长度上所产生拔出料堆的感化力,也称单位斗刃的拔出力比切力.牵引力越大,铲斗宽度越小,则比切力越大.比切力也可作为装载机铲斗拔出料堆才能的指标,比切力大,解释拔出料堆才能强. 近年来装载机的比切力的数值也在不竭的进步. 额定载重量在内 4～6 吨的轮式装载机, 它的比切力一般在 30～50 公斤/厘米阁下, 对于载重量小的装载机其比切力要小一些,而对于大型装载机比切力远远高于上述值.例如斗容为 5m3 载重 10 吨的 KLD—100 装载机比切力为 75 公斤/厘米.滚动阻力装载机在行走进程中,地面临轮胎的阻力. 滚动阻力=附侧重量×滚动阻力系数, 滚动阻力系数一般Ⅰ档取 0.04, Ⅱ档取 0.03. 在作总体盘算时,滚动阻力系数影响机子的最高车速.掘起力是指在必定前提下,当铲斗绕着某个划定的铰接点反转展转时,感化在铲斗斗刃部必定距离处的垂直向上的力.它决议了铲斗绕这个划定的铰接点反转展转时的动臂晋升（当铲斗绕着动臂与支架的铰接点反转展转时）或铲斗翻起（当铲斗绕着铲斗与动臂的铰接点反转展转时）的才能.装载机的掘起力是指鄙人述前提下,当铲斗绕着某一划定的铰接点反转展转时,感化在铲斗斗刃后面100毫米处的垂直向上力.测量掘起力的前提：1）装载机停在硬的.程度地面上.2）装载机设备尺度应用重量.3）铲斗斗刃的底部平放在地面上,它在地面高低的误差不超出±25 毫米.对于斗刃部外形不是直线形的铲斗（如 V 形铲斗）的铲起力是指从斗刃的最前面一点的地位器量,厥后 100 毫米处的垂直向上力.假如在铲斗举升或转斗进程中,引起装载机后轮分开地面,则垂直感化在铲斗上述地位,使装载机后轮分开地面所需的力就是他的掘起力.掘起力分为转斗掘起力和动臂掘起力,一般转斗掘起力弘远于动臂掘起力. 车速应知足装载机铲掘工作时或运输时的最大速度, 一般给出进步各挡和倒退各挡速度.爬坡度反应装载机的爬坡才能. 一般能达到 a=25°—30°（% = tga） ,但装载机现实很少在 25°以上的坡度上行驶和工作,因为它在那样的坡度上驾驶员会产生恐怖的感到.爬坡度是标记装载机的爬坡才能,它经常是用盘算办法得到的,而装载机临盆出来今后,再经由试验进行验证.动作时光分为晋升时光.降低时光.前倾时光及三项和.(d/D;流量;机构铰点)晋升时光：动臂处于原地地位,铲斗处于收斗地位,斗内装满额定载荷.把持动臂,晋升到最高地位所须要的时光.降低时光：动臂从最高地位降低到最低地位所须要的时光.前倾时光：铲斗空载,动臂处最高地位,把持铲斗前倾所须要的时光.三项和：晋升时光.降低时光.前倾时光三项之和. 三项和.速度等一路与装载机的临盆效力有着亲密的关系.机重：整机的空载重量.。
性能特点●重载型刚性结构高刚性钢梁结构采用机器人自动焊接，抗过载能力强、抗扭系数高。
●重负荷工作装置世界先进技术的工作机构，采用加强型设计，耐冲击、稳定性好，载重能力强，历经多种恶劣工况的重重考验。
●以稳定可靠著称的传动部件大模数传动部件，抗扭系数提高20%，使用寿命更长。
●使用成本低原厂制造件，质量控制稳定可靠，10多年的成熟市场，配件购买、维修保养非常便利放心。
●全密封驾驶室，噪音低，防尘效果好。
●专业品牌豪华座椅，多方位可调，满足驾驶舒适性调节的需求。
●大功率空调，驾驶员可根据需要迅速调节驾驶室内的温度。
●单摇臂机构，前视野好。
●大刚度车架加厚钢板，大型骨架结构，机器人自动焊接，抗负荷、抗扭曲，整体坚固。
●大轴距底盘车身加长，提高整机的行驶和作业的平稳性，操作安全性增大，牵引力增加。
●重载型传动系统大模数传动部件，机构抗过载系数高，耐疲劳，使用寿命长，特别适用于连续高强度作业环境施工。
●加强型传动轴大直径前后传动轴具备超强的抗扭能力，重负荷情况下不易变形，实现动能的稳定传送。
●加强型工作装置有效抵御大负荷冲击和分散应力。
●机构循环时间短大流量液压系统，提高各部位动作反应速度，降低动作循环时间，工作效率明显提升。
●各铰接点密封防尘动臂及铲斗各铰接点上的销子密封防尘，延长销套的使用寿命，降低保养费用。
●散热效果好良好的散热效果提高部件的工作效率和使用寿命，对于高温高热施工环境下的整机性能更加稳定。
●前后车架铰接维修保养空间加大，铰接处的部件维护非常方便，独特的铰接密封方式，防尘效果十分优越。
技术参数斗容 ......................... 1.8～5.6m3（请根据物料选择铲斗）额定载重量 .............................................. 5000kg额定功率 ................................................. 162kW工作质量 ............................................... 16500kg最大掘起力(转斗) ......................................... 167kN最大牵引力 ............................................... 160kN最小转弯半径：铲斗外侧 ................................................ 7720mm车轮外侧 ................................................ 6750mm。
卸载高度6.3m2m³地下柴油铲运机（TCY-2A）（一）、主要技术参数使用环境：适合在巷道宽度在2m，高度2.2m以上的矿山使用。
外形尺寸长宽高7280X1770X2000 (mm) 重量空载重量11t额定载荷4t能力标准斗容2m3最大卸载高度1800±150 (mm)最小卸载距离930 mm3m³地下柴油铲运机（TCY-3）（一）、主要技术参数使用环境：适合在巷道宽度在2.4m，高度2.6m以上的矿山使用。
外形尺寸长宽高9000X2200X2300（mm）重量空载重量17t额定载荷6t能力标准斗容3m3最大卸载高度1850±150（mm）最小卸载距离1650 mm4m³地下柴油铲运机（TCY-4）（一）、主要技术参数使用环境：适合在巷道宽度在2.6m，高度2.5m以上的矿山使用。
外形尺寸长X宽X高9718X2380X2390 (mm) 重量工作重量27.5t额定载荷8t能力标准斗容4m3最大卸载高度1870±150 (mm)最小卸载距离1740 mmWJD-0.75主要技术性能参数1、铲斗容量 0.75m32、额定载重量 1500kg3、最大铲取力≥38kN4、最大牵引力≥42kN5、最大卸载高度≥780mm6、最小卸载距离≥840mm7、工作装置动作时间≤14s8、最大爬坡角度≥12 º (重载)9、最小离地间隙≥165mm10、转弯半径（外侧）≤4200mm11、最高行驶速度 7±1km/h12、最大运距 150m（双向）13、后桥摆动角±6º～±8 º14、举升能力≥30kN15、最大举升高度≤2750m16、整机功率 45kw机械式挖掘机提升机构设计（27,4,35,55,20,12）。
