微机原理7第六章

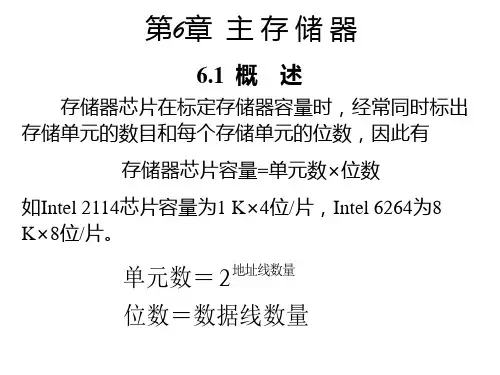

第6章存储器设计1．简述内存储器的分类及每种存储器的用途？解：内存储器按其工作方式的不同，可以分为随机存取存储器（简称随机存储器或RAM）和只读存储器（简称ROM）。

随机存储器。

随机存储器允许随机的按任意指定地址向内存单元存入或从该单元取出信息，对任一地址的存取时间都是相同的。

由于信息是通过电信号写入存储器的，所以断电时RAM中的信息就会消失。

计算机工作时使用的程序和数据等都存储在RAM中，如果对程序或数据进行了修改之后，应该将它存储到外存储器中，否则关机后信息将丢失。

通常所说的内存大小就是指RAM的大小，一般以KB或MB为单位。

只读存储器。

只读存储器是只能读出而不能随意写入信息的存储器。

ROM中的内容是由厂家制造时用特殊方法写入的，或者要利用特殊的写入器才能写入。

当计算机断电后，ROM中的信息不会丢失。

当计算机重新被加电后，其中的信息保持原来的不变，仍可被读出。

ROM适宜存放计算机启动的引导程序、启动后的检测程序、系统最基本的输入输出程序、时钟控制程序以及计算机的系统配置和磁盘参数等重要信息。

2.简述存储器的主要技术指标有哪些？解：存储器的主要技术指标有：存储容量、读写速度、非易失性、可靠性等。

3.在实际工程应用中，存储器芯片的速度怎样估算？解：在选择存储器芯片时应注意是否与微处理器的总线周期时序匹配。

作为一种保守的估计，在存储器芯片的手册中可以查得最小读出周期t cyc(R)(Read Cycle Time)和最小写周期t cyc(W)(Write Cycle Time)。

如果根据计算，微处理器对存储器的读写周期都比存储器芯片手册中的最小读写周期大，那么我们认为该存储器芯片是符合要求的，否则要另选速度更高的存储器芯片。

8086CPU对存储器的读写周期需要4个时钟周期(一个基本的总线周期)。

因此，作为一种保守的工程估计，存储器芯片的最小读出时间应满足如下表达式：t cyc(R)＜4T－t da－t D－T其中：T为8086微处理器的时钟周期；t da为8086微处理器的地址总线延时时间；t D为各种因素引起的总线附加延时。

微机原理各章知识要点、小结五篇第一篇：微机原理各章知识要点、小结各章知识要点、小结第一章微型计算机系统概述本章知识要点：•微型计算机的发展。

•微型计算机的特点。

•微型计算机系统的组成。

•微型计算机的主要性能指标。

本章小结：本章首先介绍了微型计算机的发展、组成。

然后对计算机的结构进行了简单介绍，并介绍了微型计算机的3种不同的总线结构。

最后，介绍了计算机的软、硬件的概念，区别和联系以及计算机的主要性能指标。

在学习完本章内容之后，需要掌握如下内容。

•微型计算机的发展阶段和特点。

•微型计算机属于第四代计算机，为冯〃诺伊曼结构。

•微型计算机系统由硬件和软件组成。

硬件由输入设备、输出设备、运算器、存储器和控制器等5部分组成。

•微型计算机中的软硬件概念、分类、联系以及区别。

•微型计算机的主要性能指标有字长、存储器容量、运算速度、外部设备配置、系统软件配置、性价比等。

• 1KB=1024B1MB=1024KB1GB=1024MB 第二章计算机中的信息表示本章知识要点：•进位计数制及其相互转换。

•二进制数的运算规则。

•计算机中带符号数与小数点的表示方法。

•计算机中的常用码制。

本章小结：本章着重介绍了计算机中数据的表示方法，重点讲述了二、八、十、十六进制数的相关概念及各类进制数之间相互转换的方法，无符号数和带符号数的机器内部表示以及字符编码和汉字编码等内容。

在学习完本章内容之后，需要掌握如下内容。

•掌握计算机内部的信息处理方法和特点。

•熟悉原码、反码、补码等各类数制之间的相互转换。

•理解无符号数和带符号数的表示方法。

•掌握各种BCD码的特点及其之间的相互转换。

•了解循环码和余3码的表示方法。

1/7 •掌握在计算机中如何运用字符的ASCII码表示非数字信息的。

•了解汉字编码以及在计算机中对汉字的表示方法。

第三章微处理器本章知识要点：• CPU的发展过程。

• 80486的内部基本结构。

• 80486的外部基本引脚。

• CPU的内部寄存器。

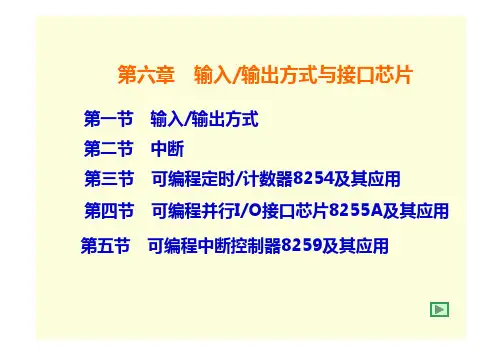

第六章输入/输出方式与接口芯片第一节输入/输出方式第二节中断第三节可编程定时/计数器8254及其应用第四节可编程并行I/O接口芯片8255A及其应用第五节可编程中断控制器8259及其应用第一节输入/输出方式●教学目标介绍I/O 接口的基本概念介绍I/O端口的编址方式介绍CPU与外设间的数据传送关系●学习要求掌握I/O接口的基本功能，了解接口的一般结构熟悉I/O端口的编址方式，了解IN/OUT指令的执行过程掌握微机与外设的各种传送方式，了解DMA传送过程一、I/O接口1）I/O接口的基本概念I/O接口是连接CPU与外设的逻辑控制部件，它主要在CPU与外设间起着传输状态与命令信息，实现数据的缓冲、数据格式转换等作用。

它的主要功能有：选择外设对外设进行控制和监视进行数据寄存和缓冲进行数据格式转换进行信号电平转换I/O接口的分类并行I/O接口和串行I/O接口可编程接口和不可编程接口专用接口和通用接口2）I/O接口的基本结构主要包含有数据端口、状态端口和控制端口数据端口用于存放数据信息，包括数据输入寄存器和数据输出寄存器，主要作用是协调CPU和外设之间的数据传输速度。

控制端口用于存放控制信息，控制信息是CPU通过接口传送给外设的，其主要作用是控制外设工作，如控制输入输出装置的启/停等。

状态端口用于存放状态信息，即反映外设当前工作的状态信息，CPU可通过读取这些信息，了解外设当前的工作情况。

3）I/O端口的寻址方式在一个微机系统中既有存储单元地址又有I/O端口地址，根据两者地址的不同安排可分为以下两种寻址方式。

存储器统一编址在这种方式中，把I/O端口作为存储器的一个单元来对待，即每个端口占用一个存储单元地址。

此时，对I/O端口操作可以使用全部的存储器指令，而不必另设专门的I/O指令。

由于该方式是将I/O地址映射到了存储器地址空间，所以也称为存储器映像方式。

I/O端口独立编址在这种方式下，I/O端口与存储器各自独立编址，这样存储器地址和I/O端口地址可以重叠。

一、I/O接口的作用是使微机处理器与外设之间能够有条不紊地协调工作，打到信息交换的目的。

I/O接口的功能有：数据缓冲、设备选择、信号转换、接收、解释并执行CPU命令、中断管理、可编程等功能。

二、I/O端口是接口信息流传送的地址通道。

一般接口电路中有数据端口、命令端口、状态端口等。

三、CPU对I/O端口的编址方式有哪几种？各有什么特点？80X86对I/O端口的编址方式属于哪一种？CPU对I/O端口的编址方式有：统一编址和独立编址。

统一编址的微机系统中，存储器、I/O接口和CPU通常挂接在同一总线上，CPU对I/O端口的访问非常灵活、方便，有利于提高端口数据的处理速度；但是减少了有效的存储空间。

独立编址的微机系统中，I/O地址空间和存储器地址空间可以重叠，CPU需要通过不同的命令来区分端口的存储器。

80X86采用独立编址方式。

四、某微机系统有8个I/O接口芯片，每个接口芯片占用8个端口地址。

若起始地址为9000H，8个接口芯片的地址连续分布，用74LS138作译码器，请画出端口译码电路图，并说明每个芯片的端口地址范围。

74LS138分析下表所列的地址分配情况，可知系统地址信号的译码情况为（图略）：●字选：A2～A0直接与接口芯片上的地址信号线连接以寻址每个接口芯片内部的8个端口；●片选：⏹A5～A3接3-8译码器输入端，译码器输出端分别作为8个接口芯片的片选信号；五、由于CPU与外设之间的速度不匹配，所以输入需要缓冲，输出需要锁存。

输入缓冲器就是输入时在外设和CPU之间接一数据缓冲器，当读该缓冲器的控制信号有效时，才将缓冲器的三态门打开，使外设的数据进入系统的数据总线，而其他时间，三态门处于高阻状态，不影响总线上的其他操作。

输出锁存就是在CPU和外设之间接一锁存器，使得有输出指令并且选中该I/O端口时，才使总线上的数据进入锁存器，此后不管总线上的数据如何变化，只要没有再次使锁存器的信号有效，锁存器的输出端就一直保持原来的锁存信息。
