电缆测温的必要性

电缆开关柜在线测温的原理
电缆开关柜是电力系统中的重要设备，其正常运行对于电力系统的稳定性和安全性至关重要。

然而，由于电缆开关柜内部的电气设备长期运行，会产生大量的热量，如果不能及时发现和处理，就会导致设备过热、短路、火灾等安全事故的发生。

因此，对电缆开关柜进行在线测温是非常必要的。

电缆开关柜在线测温的原理是利用红外线测温技术，通过测量电缆开关柜表面的红外辐射能量来推算出设备内部的温度。

红外线测温技术是一种非接触式的测温方法，可以在不接触被测物体的情况下，快速、准确地测量其表面温度。

具体来说，红外线测温仪通过感应被测物体表面的红外辐射能量，将其转换为电信号，并通过内部的算法计算出被测物体表面的温度。

在电缆开关柜的应用中，红外线测温仪通常安装在电缆开关柜的外部，通过测量电缆开关柜表面的温度来推算出设备内部的温度。

电缆开关柜在线测温的优点是可以实现实时监测，及时发现设备的异常情况，避免设备过热、短路、火灾等安全事故的发生。

同时，红外线测温技术具有非接触式、快速、准确等优点，可以在不影响设备正常运行的情况下进行测量，提高了设备的可靠性和安全性。

电缆开关柜在线测温是一项非常重要的技术，可以有效地保障电力系统的稳定性和安全性。

随着红外线测温技术的不断发展和应用，
相信电缆开关柜在线测温技术将会得到更广泛的应用和推广。

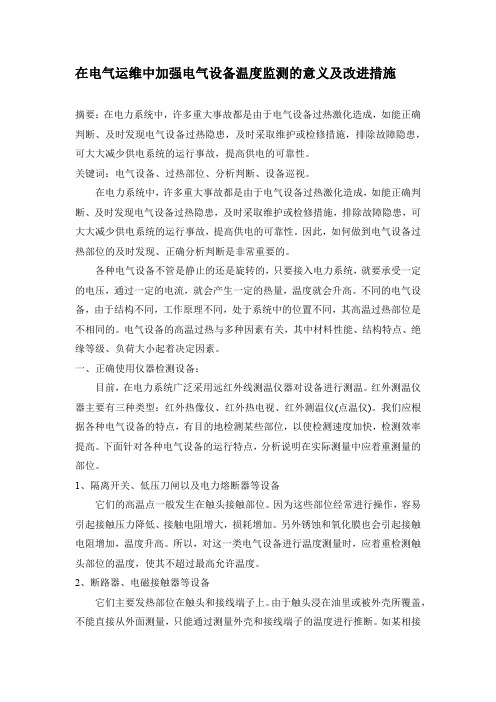

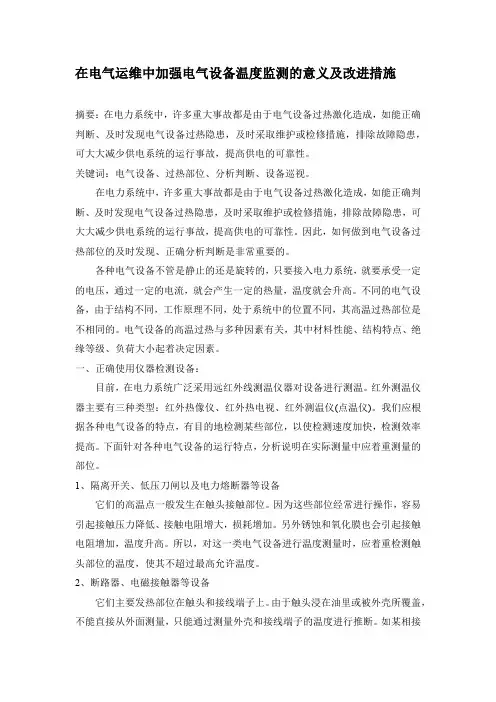

在电气运维中加强电气设备温度监测的意义及改进措施摘要：在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。

关键词：电气设备、过热部位、分析判断、设备巡视。

在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。

因此，如何做到电气设备过热部位的及时发现、正确分析判断是非常重要的。

各种电气设备不管是静止的还是旋转的，只要接入电力系统，就要承受一定的电压，通过一定的电流，就会产生一定的热量，温度就会升高。

不同的电气设备，由于结构不同，工作原理不同，处于系统中的位置不同，其高温过热部位是不相同的。

电气设备的高温过热与多种因素有关，其中材料性能、结构特点、绝缘等级、负荷大小起着决定因素。

一、正确使用仪器检测设备：目前，在电力系统广泛采用远红外线测温仪器对设备进行测温。

红外测温仪器主要有三种类型：红外热像仪、红外热电视、红外测温仪(点温仪)。

我们应根据各种电气设备的特点，有目的地检测某些部位，以使检测速度加快，检测效率提高。

下面针对各种电气设备的运行特点，分析说明在实际测量中应着重测量的部位。

1、隔离开关、低压刀闸以及电力熔断器等设备它们的高温点一般发生在触头接触部位。

因为这些部位经常进行操作，容易引起接触压力降低、接触电阻增大，损耗增加。

另外锈蚀和氧化膜也会引起接触电阻增加，温度升高。

所以，对这一类电气设备进行温度测量时，应着重检测触头部位的温度，使其不超过最高允许温度。

2、断路器、电磁接触器等设备它们主要发热部位在触头和接线端子上。

由于触头浸在油里或被外壳所覆盖，不能直接从外面测量，只能通过测量外壳和接线端子的温度进行推断。

如某相接线端子温度较高，而外壳也有明显的温度升高，则该相触头或接头发热的可能性大。

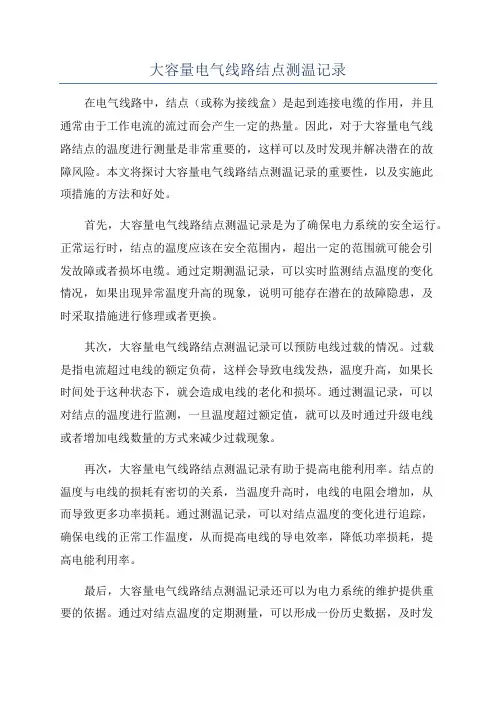

大容量电气线路结点测温记录在电气线路中，结点（或称为接线盒）是起到连接电缆的作用，并且通常由于工作电流的流过而会产生一定的热量。

因此，对于大容量电气线路结点的温度进行测量是非常重要的，这样可以及时发现并解决潜在的故障风险。

本文将探讨大容量电气线路结点测温记录的重要性，以及实施此项措施的方法和好处。

首先，大容量电气线路结点测温记录是为了确保电力系统的安全运行。

正常运行时，结点的温度应该在安全范围内，超出一定的范围就可能会引发故障或者损坏电缆。

通过定期测温记录，可以实时监测结点温度的变化情况，如果出现异常温度升高的现象，说明可能存在潜在的故障隐患，及时采取措施进行修理或者更换。

其次，大容量电气线路结点测温记录可以预防电线过载的情况。

过载是指电流超过电线的额定负荷，这样会导致电线发热，温度升高，如果长时间处于这种状态下，就会造成电线的老化和损坏。

通过测温记录，可以对结点的温度进行监测，一旦温度超过额定值，就可以及时通过升级电线或者增加电线数量的方式来减少过载现象。

再次，大容量电气线路结点测温记录有助于提高电能利用率。

结点的温度与电线的损耗有密切的关系，当温度升高时，电线的电阻会增加，从而导致更多功率损耗。

通过测温记录，可以对结点温度的变化进行追踪，确保电线的正常工作温度，从而提高电线的导电效率，降低功率损耗，提高电能利用率。

最后，大容量电气线路结点测温记录还可以为电力系统的维护提供重要的依据。

通过对结点温度的定期测量，可以形成一份历史数据，及时发现温度升高的趋势，以及异常变化的现象。

这样可以预防电线的老化和损坏，提前进行维护和修理，避免因为电缆故障而引发更大的事故。

为实施大容量电气线路结点测温记录措施，可以使用各种温度测量设备，如红外热像仪、热电偶或者热敏电阻等。

这些设备可以对结点温度进行准确的测量，并且记录和储存数据。

可以根据实际情况制定测量频率和测量位置，以及记录和分析方法。

综上所述，大容量电气线路结点测温记录对于电力系统的安全运行、预防过载、提高电能利用率以及提供维护依据都具有重要的意义。

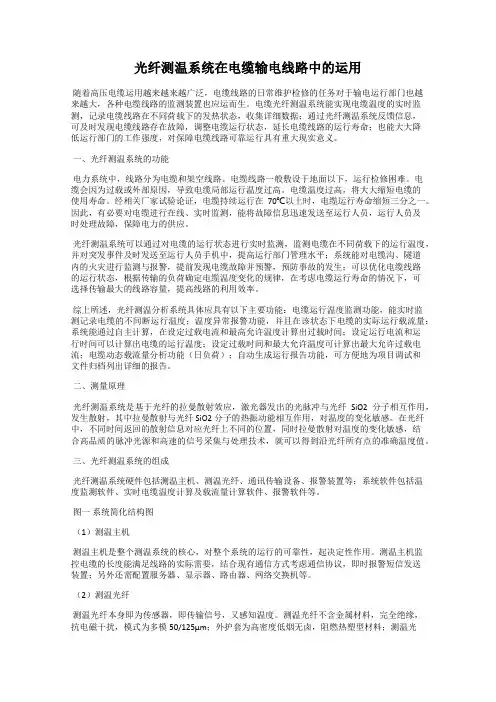

光纤测温系统在电缆输电线路中的运用随着高压电缆运用越来越来越广泛，电缆线路的日常维护检修的任务对于输电运行部门也越来越大，各种电缆线路的监测装置也应运而生。

电缆光纤测温系统能实现电缆温度的实时监测，记录电缆线路在不同荷载下的发热状态，收集详细数据；通过光纤测温系统反馈信息，可及时发现电缆线路存在故障，调整电缆运行状态，延长电缆线路的运行寿命；也能大大降低运行部门的工作强度，对保障电缆线路可靠运行具有重大现实意义。

一、光纤测温系统的功能电力系统中，线路分为电缆和架空线路。

电缆线路一般敷设于地面以下，运行检修困难。

电缆会因为过载或外部原因，导致电缆局部运行温度过高。

电缆温度过高，将大大缩短电缆的使用寿命。

经相关厂家试验论证，电缆持续运行在70℃以上时，电缆运行寿命缩短三分之一。

因此，有必要对电缆进行在线、实时监测，能将故障信息迅速发送至运行人员，运行人员及时处理故障，保障电力的供应。

光纤测温系统可以通过对电缆的运行状态进行实时监测，监测电缆在不同荷载下的运行温度，并对突发事件及时发送至运行人员手机中，提高运行部门管理水平；系统能对电缆沟、隧道内的火灾进行监测与报警，提前发现电缆故障并预警，预防事故的发生；可以优化电缆线路的运行状态，根据传输的负荷确定电缆温度变化的规律，在考虑电缆运行寿命的情况下，可选择传输最大的线路容量，提高线路的利用效率。

综上所述，光纤测温分析系统具体应具有以下主要功能：电缆运行温度监测功能，能实时监测记录电缆的不间断运行温度；温度异常报警功能，并且在该状态下电缆的实际运行载流量；系统能通过自主计算，在设定过载电流和最高允许温度计算出过载时间；设定运行电流和运行时间可以计算出电缆的运行温度；设定过载时间和最大允许温度可计算出最大允许过载电流；电缆动态载流量分析功能（日负荷）；自动生成运行报告功能，可方便地为项目调试和文件归档列出详细的报告。

二、测量原理光纤测温系统是基于光纤的拉曼散射效应，激光器发出的光脉冲与光纤SiO2分子相互作用，发生散射，其中拉曼散射与光纤SiO2分子的热振动能相互作用，对温度的变化敏感。

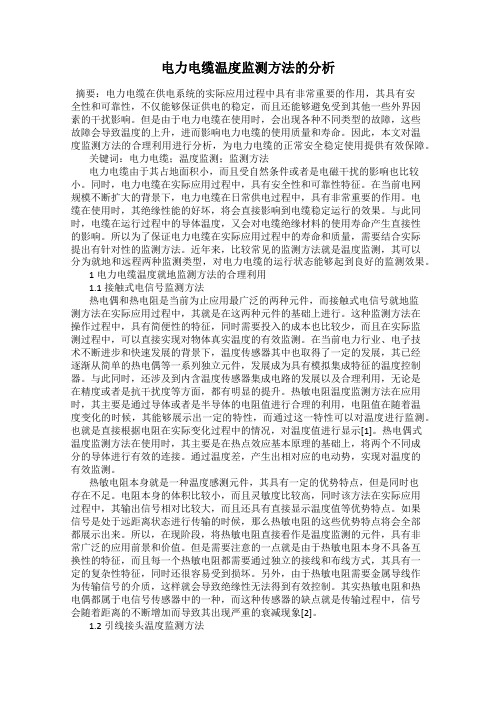

电力电缆温度监测方法的分析摘要：电力电缆在供电系统的实际应用过程中具有非常重要的作用，其具有安全性和可靠性，不仅能够保证供电的稳定，而且还能够避免受到其他一些外界因素的干扰影响。

但是由于电力电缆在使用时，会出现各种不同类型的故障，这些故障会导致温度的上升，进而影响电力电缆的使用质量和寿命。

因此，本文对温度监测方法的合理利用进行分析，为电力电缆的正常安全稳定使用提供有效保障。

关键词：电力电缆；温度监测；监测方法电力电缆由于其占地面积小，而且受自然条件或者是电磁干扰的影响也比较小。

同时，电力电缆在实际应用过程中，具有安全性和可靠性特征。

在当前电网规模不断扩大的背景下，电力电缆在日常供电过程中，具有非常重要的作用。

电缆在使用时，其绝缘性能的好坏，将会直接影响到电缆稳定运行的效果。

与此同时，电缆在运行过程中的导体温度，又会对电缆绝缘材料的使用寿命产生直接性的影响。

所以为了保证电力电缆在实际应用过程中的寿命和质量，需要结合实际提出有针对性的监测方法。

近年来，比较常见的监测方法就是温度监测，其可以分为就地和远程两种监测类型，对电力电缆的运行状态能够起到良好的监测效果。

1电力电缆温度就地监测方法的合理利用1.1接触式电信号监测方法热电偶和热电阻是当前为止应用最广泛的两种元件，而接触式电信号就地监测方法在实际应用过程中，其就是在这两种元件的基础上进行。

这种监测方法在操作过程中，具有简便性的特征，同时需要投入的成本也比较少，而且在实际监测过程中，可以直接实现对物体真实温度的有效监测。

在当前电力行业、电子技术不断进步和快速发展的背景下，温度传感器其中也取得了一定的发展，其已经逐渐从简单的热电偶等一系列独立元件，发展成为具有模拟集成特征的温度控制器。

与此同时，还涉及到内含温度传感器集成电路的发展以及合理利用，无论是在精度或者是抗干扰度等方面，都有明显的提升。

热敏电阻温度监测方法在应用时，其主要是通过导体或者是半导体的电阻值进行合理的利用，电阻值在随着温度变化的时候，其能够展示出一定的特性，而通过这一特性可以对温度进行监测。

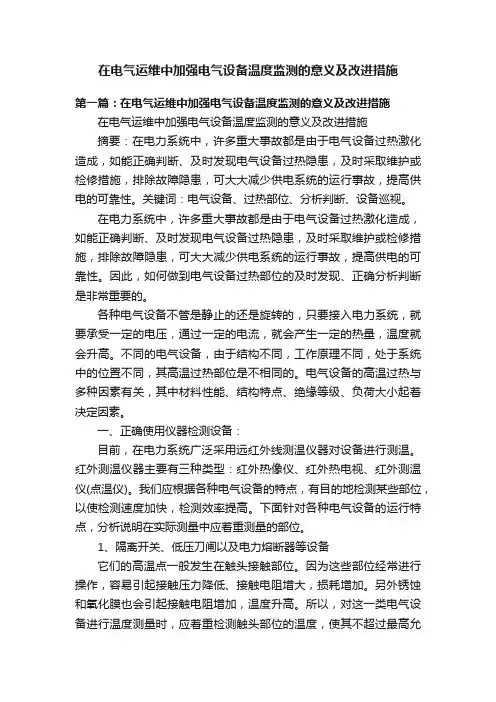

在电气运维中加强电气设备温度监测的意义及改进措施第一篇：在电气运维中加强电气设备温度监测的意义及改进措施在电气运维中加强电气设备温度监测的意义及改进措施摘要：在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。

关键词：电气设备、过热部位、分析判断、设备巡视。

在电力系统中，许多重大事故都是由于电气设备过热激化造成，如能正确判断、及时发现电气设备过热隐患，及时采取维护或检修措施，排除故障隐患，可大大减少供电系统的运行事故，提高供电的可靠性。

因此，如何做到电气设备过热部位的及时发现、正确分析判断是非常重要的。

各种电气设备不管是静止的还是旋转的，只要接入电力系统，就要承受一定的电压，通过一定的电流，就会产生一定的热量，温度就会升高。

不同的电气设备，由于结构不同，工作原理不同，处于系统中的位置不同，其高温过热部位是不相同的。

电气设备的高温过热与多种因素有关，其中材料性能、结构特点、绝缘等级、负荷大小起着决定因素。

一、正确使用仪器检测设备：目前，在电力系统广泛采用远红外线测温仪器对设备进行测温。

红外测温仪器主要有三种类型：红外热像仪、红外热电视、红外测温仪(点温仪)。

我们应根据各种电气设备的特点，有目的地检测某些部位，以使检测速度加快，检测效率提高。

下面针对各种电气设备的运行特点，分析说明在实际测量中应着重测量的部位。

1、隔离开关、低压刀闸以及电力熔断器等设备它们的高温点一般发生在触头接触部位。

因为这些部位经常进行操作，容易引起接触压力降低、接触电阻增大，损耗增加。

另外锈蚀和氧化膜也会引起接触电阻增加，温度升高。

所以，对这一类电气设备进行温度测量时，应着重检测触头部位的温度，使其不超过最高允许温度。

2、断路器、电磁接触器等设备它们主要发热部位在触头和接线端子上。

由于触头浸在油里或被外壳所覆盖，不能直接从外面测量，只能通过测量外壳和接线端子的温度进行推断。

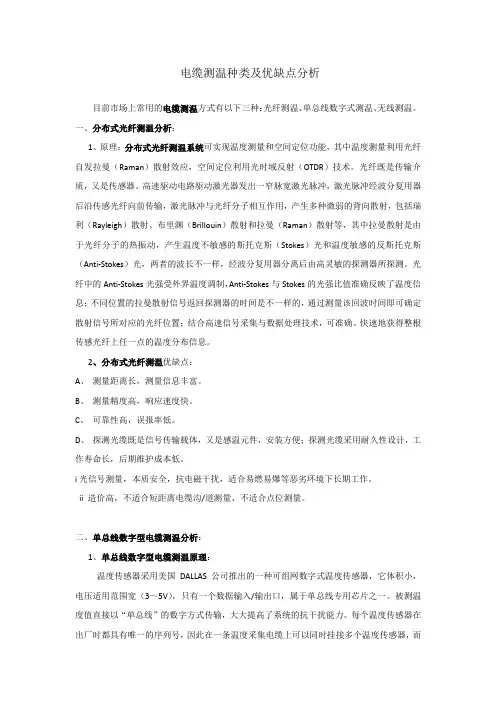

电缆测温种类及优缺点分析目前市场上常用的电缆测温方式有以下三种：光纤测温、单总线数字式测温、无线测温。

一、分布式光纤测温分析：1、原理：分布式光纤测温系统可实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼（Raman）散射效应，空间定位利用光时域反射（OTDR）技术。

光纤既是传输介质，又是传感器。

高速驱动电路驱动激光器发出一窄脉宽激光脉冲，激光脉冲经波分复用器后沿传感光纤向前传输，激光脉冲与光纤分子相互作用，产生多种微弱的背向散射，包括瑞利（Rayleigh）散射、布里渊（Brillouin）散射和拉曼（Raman）散射等，其中拉曼散射是由于光纤分子的热振动，产生温度不敏感的斯托克斯（Stokes）光和温度敏感的反斯托克斯（Anti-Stokes）光，两者的波长不一样，经波分复用器分离后由高灵敏的探测器所探测。

光纤中的Anti-Stokes光强受外界温度调制，Anti-Stokes与Stokes的光强比值准确反映了温度信息；不同位置的拉曼散射信号返回探测器的时间是不一样的，通过测量该回波时间即可确定散射信号所对应的光纤位置；结合高速信号采集与数据处理技术，可准确、快速地获得整根传感光纤上任一点的温度分布信息。

2、分布式光纤测温优缺点：A、测量距离长，测量信息丰富。

B、测量精度高，响应速度快。

C、可靠性高，误报率低。

D、探测光缆既是信号传输载体，又是感温元件，安装方便；探测光缆采用耐久性设计，工作寿命长，后期维护成本低。

i光信号测量，本质安全，抗电磁干扰，适合易燃易爆等恶劣环境下长期工作。

ii 造价高，不适合短距离电缆沟/道测量、不适合点位测量。

二、单总线数字型电缆测温分析：1、单总线数字型电缆测温原理：温度传感器采用美国DALLAS 公司推出的一种可组网数字式温度传感器，它体积小，电压适用范围宽（3～5V），只有一个数据输入/输出口，属于单总线专用芯片之一。

被测温度值直接以“单总线”的数字方式传输，大大提高了系统的抗干扰能力。

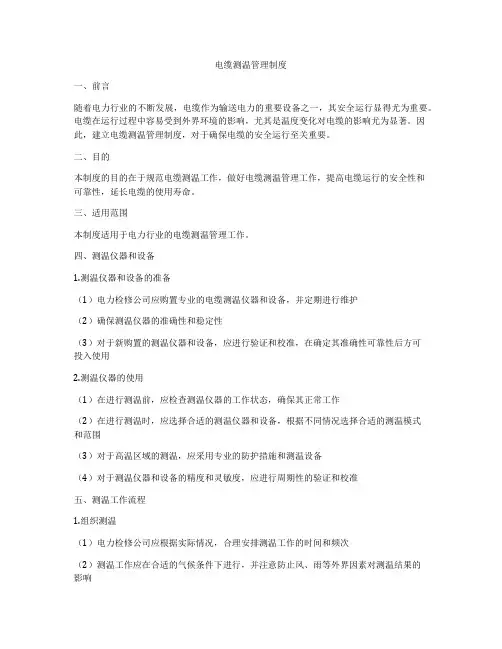

电缆测温管理制度一、前言随着电力行业的不断发展，电缆作为输送电力的重要设备之一，其安全运行显得尤为重要。

电缆在运行过程中容易受到外界环境的影响，尤其是温度变化对电缆的影响尤为显著。

因此，建立电缆测温管理制度，对于确保电缆的安全运行至关重要。

二、目的本制度的目的在于规范电缆测温工作，做好电缆测温管理工作，提高电缆运行的安全性和可靠性，延长电缆的使用寿命。

三、适用范围本制度适用于电力行业的电缆测温管理工作。

四、测温仪器和设备1.测温仪器和设备的准备（1）电力检修公司应购置专业的电缆测温仪器和设备，并定期进行维护（2）确保测温仪器的准确性和稳定性（3）对于新购置的测温仪器和设备，应进行验证和校准，在确定其准确性可靠性后方可投入使用2.测温仪器的使用（1）在进行测温前，应检查测温仪器的工作状态，确保其正常工作（2）在进行测温时，应选择合适的测温仪器和设备，根据不同情况选择合适的测温模式和范围（3）对于高温区域的测温，应采用专业的防护措施和测温设备（4）对于测温仪器和设备的精度和灵敏度，应进行周期性的验证和校准五、测温工作流程1.组织测温（1）电力检修公司应根据实际情况，合理安排测温工作的时间和频次（2）测温工作应在合适的气候条件下进行，并注意防止风、雨等外界因素对测温结果的影响（3）测温前应做好充分的准备工作，对测温仪器和设备进行检查，做好相关安全防护工作2.测温操作（1）在测温过程中，测温人员应遵守相关操作规程，确保测温的准确性和可靠性（2）对于不同类型的电缆，应选择合适的测温方式和位置，以保证测温结果的真实性和可靠性（3）在进行测温时，应注意保护测温仪器和设备，防止其受到外界环境的影响3.测温记录（1）测温人员应对测温结果进行记录，包括电缆的位置、测温数值、测温时间等信息（2）测温记录应保存到电缆档案中，以备日后查询和分析六、测温数据管理1.测温数据的整理和分析（1）电力检修公司应对电缆的测温数据进行汇总整理，形成电缆测温档案，并建立电缆测温数据库（2）对于测温数据进行周期性的分析，发现电缆运行中存在的温度异常情况，及时作出相应的处理2.温度预警处理（1）在分析测温数据时，发现电缆温度超过设定的预警阈值时，应及时采取相应的措施，避免温度异常对电缆造成的不良影响（2）对于温度异常情况的处理，应及时向相关部门上报，制定相应的处理方案，确保电缆的安全运行七、培训和管理1.培训（1）电力检修公司应对测温人员进行相关的培训和考核，确保其具备良好的测温技能和仪器操作能力（2）对于新进岗位的测温人员，应进行新员工培训，并进行相关的技能考核2.管理（1）电力检修公司应建立健全的电缆测温管理制度，明确工作职责和工作流程（2）定期对测温工作进行检查和评估，发现问题及时纠正（3）对于测温人员的表现进行考核，奖惩分明，激励其积极开展测温工作八、附则1.对于本制度的解释权归电力检修公司所有2.本制度自颁布之日起生效3.本制度如有修改，应经公司相关部门审批4.本制度如还有未尽事宜，由公司相关部门进行补充以上是电缆测温管理制度的详细内容，仅供参考。
