软件构成的层次结构模型以及各个层面所使用的结构。

软件体系结构引言软件体系结构是指在软件系统中，对系统整体结构进行组织和设计的过程。

一个合理的软件体系结构能够帮助开发者降低系统的复杂度，提高系统的可维护性和可扩展性。

本文将介绍软件体系结构的基本概念和常用的体系结构模式，以及如何进行软件体系结构设计。

软件体系结构的基本概念软件体系结构是一个抽象的概念，用于描述软件系统中各个组件之间的关系和交互方式。

它主要由以下几个基本概念组成：1.组件（Component）：组件是软件系统中的一个独立的功能单元，可以由一个或多个模块（Module）组成，实现特定的功能。

2.接口（Interface）：接口定义了组件之间的通信方式和消息传递方式。

一个组件可以提供多个接口供其他组件使用。

3.关系（Relationship）：组件之间的关系可以是依赖关系（Dependency）、关联关系（Association）、聚合关系（Aggregation）和组合关系（Composition）等。

这些关系将多个组件链接起来，形成一个组织结构。

4.架构风格（Architectural Style）：架构风格定义了软件系统的整体结构的模式和约束。

常见的架构风格包括层次结构（Layered）、客户端-服务器（Client-Server）、发布-订阅（Publish-Subscribe）等。

常用的软件体系结构模式在进行软件体系结构设计时，可以借鉴一些常用的体系结构模式。

下面介绍几种常见的模式：1.层次结构（Layered）：层次结构将软件系统划分为若干层，每一层负责特定的功能。

上层的组件可以调用下层的组件，反之则不行。

这种模式可以降低系统的复杂度和耦合度，提高系统的可维护性。

2.客户端-服务器（Client-Server）：客户端-服务器模式将软件系统划分为客户端和服务器两个部分。

客户端负责与用户进行交互，而服务器负责处理客户端的请求并返回结果。

这种模式可以实现系统的分布式部署，提高系统的可伸缩性。

软件架构模式：掌握常见的软件架构模式和设计原则软件架构是软件系统整体结构的框架，负责定义软件系统的各个组成部分之间的关系和交互方式。

在软件开发过程中，选择合适的软件架构模式可以提高软件系统的可维护性、扩展性和性能。

下面我们将介绍一些常见的软件架构模式和设计原则。

1.分层架构模式分层架构模式是将系统分为若干层次，每一层次有各自的功能和责任，各层之间通过明确的接口进行通信。

常见的分层架构包括三层架构和N层架构。

三层架构包括表示层（Presentation Layer）、业务逻辑层（Business Logic Layer）和数据访问层（Data Access Layer），分别负责显示用户界面、处理业务逻辑和与数据存储进行交互。

2. MVC模式MVC（Model-View-Controller）模式是一种将应用程序分为数据模型（Model）、视图（View）和控制器（Controller）三个部分的软件架构模式。

Model负责数据的管理和处理，View负责界面的展示，Controller负责处理用户的输入和决定视图和模型之间的交互。

3.微服务架构微服务架构是一种将一个大型软件系统拆分成多个小型、可独立部署的服务的架构模式。

每个微服务都可以独立开发、部署和运行，各个微服务之间通过API进行通信。

微服务架构可以提高系统的灵活性和可扩展性，有利于团队间的协作和部署的快速迭代。

4.事件驱动架构事件驱动架构是一种基于事件和消息传递的软件架构模式，系统中的各个组件相互之间通过事件的方式进行通信。

当一个组件的状态发生变化时，它会发布一个事件，其他组件可以订阅这个事件并做出相应的响应。

事件驱动架构可以降低系统组件之间的耦合度，提高系统的可扩展性和灵活性。

5.领域驱动设计（DDD）领域驱动设计是一种将软件设计与业务领域相结合的设计方法。

DDD将系统分为领域层、应用层和基础设施层，通过模型驱动的方式建模业务领域，并将业务规则和逻辑体现在软件设计中。

软件开发质量管理层次模型引言软件开发是一个复杂的过程，质量管理在其中扮演着至关重要的角色。

软件开发质量管理层次模型是一种能够指导和帮助开发团队实现高质量软件的框架。

本文将介绍软件开发质量管理层次模型的基本概念、结构和应用。

质量管理的重要性在当今的软件开发过程中，质量管理是不可或缺的。

一个成功的软件产品需要符合用户需求、提供稳定可靠的功能、具有良好的性能和易用性。

质量管理旨在确保软件在这些方面的优势，并最小化缺陷和错误的数量。

软件开发质量管理层次模型的概述软件开发质量管理层次模型是一种以层次结构组织的框架，可以帮助团队在软件开发过程中从各个层次管理和控制质量。

该模型通常由几个层次组成，每个层次都关注不同的质量方面。

软件开发质量管理层次模型的结构软件开发质量管理层次模型通常包括以下几个层次：1.需求管理层次：这一层次关注用户需求的定义和管理。

它确保开发团队充分理解用户需求，并将其正确地转化为软件设计和功能。

2.过程管理层次：这一层次关注软件开发过程的管理和控制。

它确保开发团队采用了适当的开发方法和实践，并进行合理的进度跟踪和风险管理。

3.产品质量管理层次：这一层次关注软件产品的质量。

它包括测试和验证活动，以确保软件的功能正常、性能良好、安全可靠。

4.管理质量层次：这一层次关注整个软件开发过程的管理。

它涉及资源分配、团队协作、沟通和决策等方面，以确保整个软件项目的顺利进行。

软件开发质量管理层次模型的应用软件开发质量管理层次模型可以在整个软件开发周期中应用。

以下是一些应用示例：•需求收集和分析：在需求管理层次上，团队应该与用户密切合作，确保充分理解用户需求，并在软件设计和功能转化过程中进行有效的管理。

•开发过程控制：在过程管理层次上，团队应该采用合适的开发方法和实践，跟踪项目进度和管理风险，以确保软件开发的顺利进行。

•测试和验证：在产品质量管理层次上，团队应该进行全面的测试和验证活动，确保软件的功能正常、性能良好、安全可靠。

软件架构中的分层架构和面向服务架构在当今数字化时代中，软件应用已经成为了现代社会中不可缺少的一部分。

但是，在大规模软件开发过程中，如何保证系统的可靠性、可扩展性与可维护性，成为了技术人员需要解决的难题。

为应对这一问题，软件架构的概念应运而生。

软件架构是指软件系统中各组成部分之间相互关联的结构、属性及行为。

其中，软件架构中的分层架构和面向服务架构是两种常见的架构模式。

本文将对这两个架构模式进行详细的阐述与对比。

一、分层架构分层架构是目前使用最为普遍的软件架构模式之一。

分层架构的基本思想是将一个较为复杂的软件系统拆分为若干层，每一层完成相应的功能，通过接口与其它层交互，从而形成完整的软件系统。

一般来说我们可以将分层架构分为以下4层：1.表现层（Presentation Layer）：表现层是与用户交互的界面部分，一般指的就是网页前端的部分。

表现层通过编写HTML/CSS/JavaScript等代码，将应用程序的数据显示给用户。

它提供了一种人机交互的方式，将用户的请求传递给应用程序的控制层。

表现层的主要任务是为用户提供友好、易于使用的界面。

2.应用层（Application Layer）：应用层主要负责处理表现层传递过来的业务逻辑，并将结果返回给表现层。

这里所说的业务逻辑是指软件系统中具体的功能最终要实现的过程，可以是控制数据的取得、处理、存储、运算等等。

应用层要保证软件系统的核心业务逻辑的正确性和有效性。

3.领域层（Domain Layer）：领域层主要负责封装业务领域的规则、常见的领域模型、特定的业务逻辑等等。

领域层将系统中的业务对象进行定义和设计，并且将关系、规则等业务逻辑实现在此层。

领域层通常是与数据访问层（存储层）相对应的。

4.数据访问层（Data Access Layer）：数据访问层主要负责将领域层中的对象和数据库中的数据相互映射，其主要任务就是进行数据操作和数据访问。

数据访问层一般包含数据操作类和数据持久化类，主要是用来处理数据库的CURD操作。

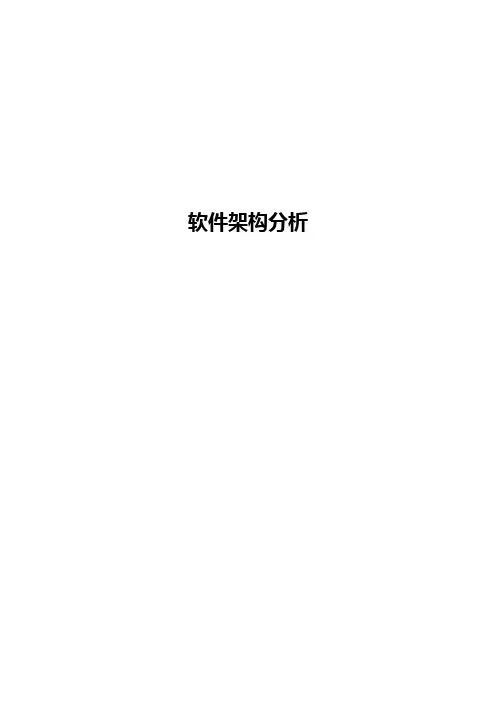

软件架构分析软件架构（software architecture）就是软件的基本结构。

合适的架构是软件成功的最重要因素之一。

大型软件公司通常有专门的架构师职位（architect），只有资深程序员才可以担任。

一、分层架构分层架构（layered architecture）是最常见的软件架构，也是事实上的标准架构。

如果你不知道要用什么架构，那就用它。

这种架构将软件分成若干个水平层，每一层都有清晰的角色和分工，不需要知道其他层的细节。

层与层之间通过接口通信。

虽然没有明确约定，软件一定要分成多少层，但是四层的结构最常见。

∙表现层（presentation）：用户界面，负责视觉和用户互动∙业务层（business）：实现业务逻辑∙持久层（persistence）：提供数据，SQL 语句就放在这一层∙数据库（database）：保存数据有的软件在逻辑层和持久层之间，加了一个服务层（service），提供不同业务逻辑需要的一些通用接口。

用户的请求将依次通过这四层的处理，不能跳过其中任何一层。

优点∙结构简单，容易理解和开发∙不同技能的程序员可以分工，负责不同的层，天然适合大多数软件公司的组织架构∙每一层都可以独立测试，其他层的接口通过模拟解决缺点∙一旦环境变化，需要代码调整或增加功能时，通常比较麻烦和费时∙部署比较麻烦，即使只修改一个小地方，往往需要整个软件重新部署，不容易做持续发布∙软件升级时，可能需要整个服务暂停∙扩展性差。

用户请求大量增加时，必须依次扩展每一层，由于每一层内部是耦合的，扩展会很困难二、事件驱动架构事件（event）是状态发生变化时，软件发出的通知。

事件驱动架构（event-driven architecture）就是通过事件进行通信的软件架构。

它分成四个部分。

∙事件队列（event queue）：接收事件的入口∙分发器（event mediator）：将不同的事件分发到不同的业务逻辑单元∙事件通道（event channel）：分发器与处理器之间的联系渠道∙事件处理器（event processor）：实现业务逻辑，处理完成后会发出事件，触发下一步操作对于简单的项目，事件队列、分发器和事件通道，可以合为一体，整个软件就分成事件代理和事件处理器两部分。

1.软件体系结构建模的种类◎结构模型◎框架模型◎动态模型◎过程模型◎功能模型2.4+1模型4+1视图模型从5个不同的视角包括逻辑视图、进程视图、物理视图、开发视图和场景视图来描述软件体系结构。

每一个视图只关心系统的一个侧面，5个视图结合在一起才能反映系统的软件体系结构的全部内容。

逻辑视图：逻辑视图主要支持系统的功能需求，即系统提供给最终用户的服务。

在逻辑视图中，系统分解成一系列的功能抽象，这些抽象主要来自问题领域。

这种分解不但可以用来进行功能分析，而且可用作标识在整个系统的各个不同部分的通用机制和设计元素。

在面向对象技术中，通过抽象、封装和继承，可以用对象模型来代表逻辑视图，用类图来描述逻辑视图。

要保持单一内聚的对象模型开发视图开发视图也称模块视图，主要侧重于软件模块的组织和管理。

开发视图要考虑软件内部的需求，如软件开发的容易性、软件的重用和软件的通用性，要充分考虑由于具体开发工具的不同而带来的局限性。

开发视图通过系统输入输出关系的模型图和子系统图来描述。

在开发视图中，最好采用4-6层子系统，而且每个子系统仅仅能与同层或更低层的子系统通讯，这样可以使每个层次的接口既完备又精练，避免了各个模块之间很复杂的依赖关系。

设计时要充分考虑，对于各个层次，层次越低，通用性越强，这样，可以保证应用程序的需求发生改变时，所做的改动最小。

开发视图所用的风格通常是层次结构风格。

进程视图进程视图侧重于系统的运行特性，主要关注一些非功能性的需求。

进程视图强调并发性、分布性、系统集成性和容错能力，以及从逻辑视图中的主要抽象如何适合进程结构。

它也定义逻辑视图中的各个类的操作具体是在哪一个线程中被执行的。

进程视图可以描述成多层抽象，每个级别分别关注不同的方面。

在最高层抽象中，进程结构可以看作是构成一个执行单元的一组任务。

它可看成一系列独立的，通过逻辑网络相互通信的程序。

它们是分布的，通过总线或局域网、广域网等硬件资源连接起来。

软件体系结构_第二章软件体系结构的风格与模式软件体系结构是指软件系统在运行时所表现出来的组成部分之间的关系。

在软件设计和开发过程中，选择适合的体系结构风格与模式对于实现系统的可扩展性、可维护性和可靠性等方面的要求非常重要。

本章将介绍一些常见的软件体系结构风格与模式。

1. 分层体系结构（Layered architecture）分层体系结构是一种自顶向下的体系结构风格，它将软件系统划分为多个分层，每个分层只与其相邻的分层进行通信，并且每个分层都具有一定的功能和责任。

分层体系结构能够有效地提高系统的模块化程度，降低系统的复杂性。

2. 客户/服务器体系结构（Client/Server architecture）客户/服务器体系结构是基于分布式计算的一种体系结构风格，其中客户端和服务器端是相对的角色。

客户端负责用户界面和用户交互，而服务器端负责数据存储和业务逻辑。

客户/服务器体系结构能够提高系统的可扩展性和性能。

3. 事件驱动体系结构（Event-Driven architecture）事件驱动体系结构是一种基于事件和消息的体系结构风格，其中组件之间通过事件和消息进行通信和协作。

事件驱动体系结构能够实现松耦合，提高系统的灵活性和可扩展性。

4. MVC模式（Model-View-Controller pattern）MVC模式是一种软件设计模式，用于将用户界面、数据处理和业务逻辑相分离，使每个部分可以独立变化。

模型（Model）表示应用程序的数据和业务逻辑，视图（View）表示用户界面，控制器（Controller）负责接收和处理用户的输入。

MVC模式能够提高系统的可维护性和可重用性。

5. 微服务架构（Microservices architecture）微服务架构是一种将系统划分为多个小型、自治的服务的体系结构风格。

每个服务都可以独立地开发、部署和扩展，并且通过轻量级的协议进行通信。

微服务架构能够提高系统的灵活性和可扩展性。

软件体系结构总结引言软件体系结构是指对软件系统概要设计的抽象表示，它定义了系统的结构组成、各个组件之间的关系以及与外部环境的交互方式。

在软件开发过程中，合理的软件体系结构设计能够提高系统的可维护性、扩展性和复用性。

本文将从软件体系结构的概念、常见的体系结构风格以及体系结构设计原则进行总结。

软件体系结构概念软件体系结构是对软件系统进行高层次抽象的表示，能够描述系统的组成部分以及这些部分之间的关系。

它提供了一个框架，用于指导软件系统的开发和演化。

软件体系结构通常包括以下几个方面的描述：1.结构元素：指系统中的组件、连接器和配置。

组件是系统中的可替换部分，连接器是组件之间进行通信和协作的媒介，配置是组件和连接器的物理安排。

2.组件关系：描述组件之间的静态关系，比如依赖关系、聚合关系、继承关系等。

3.交互方式：描述组件和连接器之间的动态交互方式，包括数据流、控制流和事件触发等。

4.分析视图：描述软件体系结构的静态特性，通过分析视图可以发现系统中的潜在问题和风险。

5.设计视图：描述软件体系结构的具体设计方案，包括组件和连接器的具体实现细节。

常见的体系结构风格在软件体系结构设计中，常见的体系结构风格包括以下几种：1.面向对象体系结构：基于面向对象编程思想，将系统分解为一系列的对象，每个对象封装了数据和操作，通过消息传递进行通信和协作。

2.分层体系结构：将系统分为多个层次，每个层次都有特定的功能和责任，上层层次使用下层层次提供的服务。

3.客户端-服务器体系结构：将系统分为客户端和服务器，客户端发送请求，服务器进行处理并返回结果。

4.数据流体系结构：以数据流为中心，将系统划分为一系列的数据流和处理器，数据流通过处理器进行转换和处理。

5.发布-订阅体系结构：基于事件驱动的编程模式，组件之间通过发布者-订阅者模型进行通信。

不同的体系结构风格适用于不同的应用场景，根据系统的需求和特点选择合适的体系结构风格是非常重要的。

软件工程专业的软件架构与设计模式软件工程是一门研究如何以系统化、规范化、可靠化地构建和维护软件的学科。

在软件开发过程中，软件架构和设计模式起着至关重要的作用。

本文将介绍软件工程专业中软件架构的概念以及常用的设计模式。

一、软件架构软件架构指的是软件系统的结构和组成方式，它决定了软件系统的整体性能、可靠性和可维护性。

在软件工程中，常见的软件架构包括三层架构、客户端-服务器架构、分布式架构等。

1. 三层架构三层架构是一种将软件系统划分为展示层、业务逻辑层和数据访问层的架构模式。

展示层负责与用户进行交互，业务逻辑层处理具体的业务逻辑，数据访问层用于与数据库进行交互。

三层架构能够使系统各层之间的职责清晰，易于维护和扩展。

2. 客户端-服务器架构客户端-服务器架构是一种将软件系统划分为客户端和服务器端的架构模式。

客户端负责接收用户请求并进行处理，服务器端负责处理和存储数据。

客户端和服务器端通过网络进行通信。

客户端-服务器架构能够实现系统的分布式部署，提高系统的并发性和可扩展性。

3. 分布式架构分布式架构是一种将软件系统的功能划分为多个独立的模块，在不同的计算机或服务器上进行部署和运行。

各个模块通过消息传递或远程调用进行通信，共同完成系统的功能。

分布式架构能够实现系统的高可用性和容错性。

二、设计模式设计模式是在软件设计中经常遇到的问题的解决方案，它可以提高软件的可维护性、可重用性和可扩展性。

在软件工程中，常用的设计模式包括单例模式、观察者模式、工厂模式等。

1. 单例模式单例模式是一种保证一个类只有一个实例，并提供一个全局访问点的设计模式。

通过将类的构造方法设为私有，限制了实例的个数，确保系统中只存在一个实例。

单例模式常用于需要共享资源的情况，如数据库连接池。

2. 观察者模式观察者模式是一种定义了对象之间的一对多关系的设计模式。

当一个对象的状态发生变化时，其依赖的其他对象将自动得到通知并更新。

观察者模式可以实现一种松耦合的方式，使对象之间的依赖关系更加灵活。
