防火阀

消防防火阀简介消防防火阀是一种用于阻止火势蔓延的重要设备，它可以防止火灾在建筑物内部蔓延，保护人们的生命财产安全。

本文将介绍消防防火阀的工作原理、分类以及常见的安装要求。

工作原理消防防火阀主要工作于被单个防火分隔装置分割的区域内，通常是建筑物的楼层或区域。

在火灾发生时，防火阀会自动关闭，阻止火势通过空气通道蔓延。

其工作原理如下：1.温度感应装置：防火阀通常装备有温度感应装置，当周围温度超过预定阈值时，感应装置会触发阀门关闭。

2.阀门关闭：一旦触发温度感应装置，阀门会自动关闭，阻止火势蔓延。

关闭阀门后，消防安全人员可以根据需要控制通风系统，避免火势进一步蔓延。

3.实验性质：消防防火阀的关闭操作是可逆的，即当温度恢复到安全范围时，防火阀可以再次打开，恢复通风系统。

分类根据功能和安装位置的不同，消防防火阀可以分为以下几类：压力感应阀压力感应阀是一种在安装位置上设置压力元件的阀门，当火灾发生时，火焰引起的升温将使压力元件发生变化，从而触发阀门关闭。

压力感应阀通常适用于大型建筑物和工业设备，可以根据需要调整其感应温度和关闭时间，以适应不同的环境需求。

电动阀电动阀是一种使用电动机驱动的阀门，可以实现自动开闭操作。

这种阀门通常集成了温度感应装置和状态监测装置，当火灾发生时，电动阀会自动关闭，并通过监测装置发送信号给消防人员，以便及时响应火灾事件。

手动阀手动阀是一种需要人工操作的阀门，通常用于较小的建筑物或需要人工监控的区域。

消防人员可以根据需要手动关闭阀门，以及在火灾得到控制后手动打开阀门。

安装要求为了保证消防防火阀的正常工作，以下是一些常见的安装要求：1.合理位置：根据建筑物的特点和火灾风险，消防防火阀的位置应该合理选择，以最大限度地阻止火势蔓延。

2.正确布局：消防防火阀的布局应该满足相关的建筑规范和消防要求，以确保阀门的有效覆盖范围。

3.定期维护：消防防火阀应定期维护，包括检查温度感应装置、润滑阀门和更换损坏的部件等。

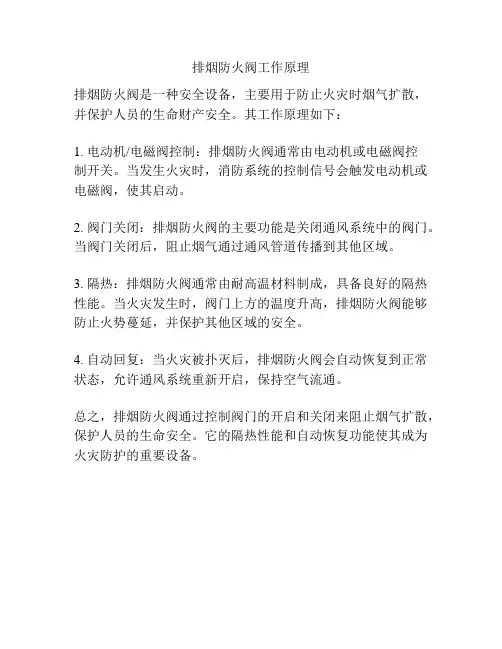

排烟防火阀工作原理
排烟防火阀是一种安全设备，主要用于防止火灾时烟气扩散，并保护人员的生命财产安全。

其工作原理如下：
1. 电动机/电磁阀控制：排烟防火阀通常由电动机或电磁阀控
制开关。

当发生火灾时，消防系统的控制信号会触发电动机或电磁阀，使其启动。

2. 阀门关闭：排烟防火阀的主要功能是关闭通风系统中的阀门。

当阀门关闭后，阻止烟气通过通风管道传播到其他区域。

3. 隔热：排烟防火阀通常由耐高温材料制成，具备良好的隔热性能。

当火灾发生时，阀门上方的温度升高，排烟防火阀能够防止火势蔓延，并保护其他区域的安全。

4. 自动回复：当火灾被扑灭后，排烟防火阀会自动恢复到正常状态，允许通风系统重新开启，保持空气流通。

总之，排烟防火阀通过控制阀门的开启和关闭来阻止烟气扩散，保护人员的生命安全。

它的隔热性能和自动恢复功能使其成为火灾防护的重要设备。

防火阀、排烟防火阀、排烟阀（口）一. 概述1 术语和定义1.1防火阀安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

1.2排烟防火阀安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

1.3排烟阀(口)安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。

表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。

2 分类目前市场产品基本按以下三种形式分类：2.1 按外形分类：可分为矩形阀门和圆形阀门。

2.2 按控制方式分类见表1,每个阀门可有一种或多种控制方式。

表1 按阀门控制方式分类2.3 按使用功能分类见表2。

表2 按使用功能分类3 规格尺寸目前市场产品常用尺寸基本为：3.1 矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。

3.2 圆形阀门：最小为Φ120mm，最大为Φ1000mm。

4 基本结构和工作原理4.1 基本结构防火阀和排烟防火阀的结构基本是一致的，见图1。

区别在于防火阀温感器的动作温度为70℃，排烟防火阀温感器的动作温度为280℃。

为了具有风量调节功能，防火阀将凸轮换为棘轮。

排烟阀的基本结构见图2。

4.2 工作原理防火阀和排烟防火阀的工作原理是一样的，见图3。

火灾时当管道内的烟气温度达到70℃（或280）时，温感器②熔断，拉簧③从拉伸状态恢复到常态，杠杆⑦动作使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，阀门关闭。

也可以拉动拉索⑨，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。

或使电磁铁①通电动作，拉动杠杆⑦动作，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀A-叶片B-挡板C-转轴D-连杆E-拉环F-温感器图3 执行机构原理图5 设置位置按GB 50045-95《高层民用设计防火规范》的规定：防火阀、排烟防火阀、排烟阀应分别设置在以下位置：5.1 防火阀a．管道穿过防火分区处；b．穿过通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；c．垂直风管和水平风管交接处的水平管段上；d．穿越变形缝处的两侧；e．厨房、浴室、厕所等的垂直排风管道的支管上（在未采取防止回流措施的情况下）。

防火阀、排烟防火阀和排烟阀(口) 用执行机构检验大纲1. 引言1.1 概述防火阀、排烟防火阀以及排烟阀(口)作为建筑消防系统中的重要组成部分，扮演着关键的角色。

它们通过控制火势和烟气的传播，有效地保护了建筑物和人员的安全。

执行机构则是保证这些阀门正常运行的关键因素之一。

1.2 文章结构本文将详细介绍防火阀、排烟防火阀以及排烟阀(口)的定义、原理、功能、作用、分类、应用场景等方面内容。

随后，我们将专注于执行机构检验，并提供相应的大纲供参考。

最后，通过对检验内容和标准、检验方法和步骤以及检验结果评估的详细讨论，我们将帮助读者更好地了解执行机构检验的重要性以及如何确保相关设备功能正常运行。

1.3 目的本文旨在为读者提供一个全面而清晰的概览，使其了解到防火阀、排烟防火阀和排烟阀(口)在建筑消防系统中的作用和重要性。

此外，我们还希望介绍执行机构检验的关键内容和方法，以帮助相关从业人员更好地实施这一过程，并确保相关设备的可靠性和安全性。

通过本文的阅读，读者将获得对于防火阀、排烟防火阀、排烟阀(口)以及与之配套的执行机构检验有着更深入的理解和知识。

2. 防火阀2.1 定义和原理防火阀，也称为防火隔断阀，是一种用于建筑物消防系统的关键设备。

其主要功能是在发生火灾时，通过自动关闭运作，有效地切断火势的传播和延伸，保护人员和财产的安全。

防火阀的工作原理是基于温度感应装置和电控机构。

当温度提升到预设的火灾报警温度（通常为68℃），温度感应装置会触发电控机构，使防火阀开始自动关闭。

此时，防火阀可以迅速地切断建筑物内外不同区域之间的空气流通，并且具备一定程度的耐高压能力。

2.2 功能和作用（1）切断氧气供应：当发生火灾时，燃烧所需的氧气是维持火势蔓延的重要因素之一。

防火阀能够及时关闭，并切断消防区域与其他区域之间的空气流通，从而有效限制燃烧所需氧气的供应。

（2）隔离烟雾和有毒气体：火灾时产生的浓烟和有毒气体对人体健康造成威胁，防火阀能够有效地阻止其通过空气系统传播到其他区域，降低火灾对人员的危害。

防火阀的工作原理
防火阀是一种用于防火防爆的安全设备，主要用于隔离和封堵火灾现场的气体或液体传输管道。

防火阀的工作原理如下：
1. 电动防火阀：采用电动执行机构，当接收到火灾报警信号时，电动执行机构会快速启动，将阀门关闭，从而切断气体或液体传输管道的通路，阻止火势的蔓延。

2. 温感防火阀：内置有温度传感器，当周围温度超过设定值时，温感器会发出信号，启动执行机构关闭阀门。

这种防火阀适用于较小的管道系统，如进风口、排烟口等。

3. 灵敏防火阀：采用压力敏感装置，当传输管道内部压力突然升高时，压力敏感装置会感知到并迅速关闭阀门。

这种防火阀适用于高压气体或液体管道。

4. 手动防火阀：需要人工操作阀门关闭，一般用于紧急情况下无法使用电动或自动防火阀的场合。

手动防火阀可通过手柄或手轮进行操作，将阀门关闭。

综上所述，防火阀的工作原理主要包括电动执行机构、温度传感器、压力敏感装置和人工操作等多种方式，以确保在火灾发生时能及时隔离和封堵管道，保护人员生命安全和财产。

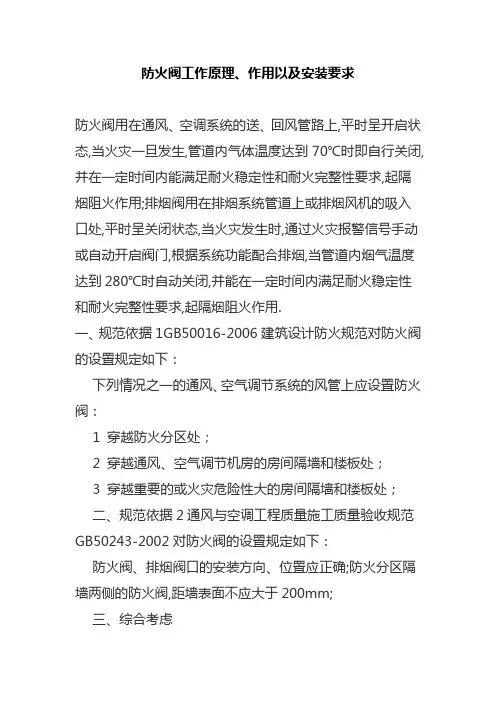

防火阀工作原理、作用以及安装要求防火阀用在通风、空调系统的送、回风管路上,平时呈开启状态,当火灾一旦发生,管道内气体温度达到70℃时即自行关闭,并在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用;排烟阀用在排烟系统管道上或排烟风机的吸入口处,平时呈关闭状态,当火灾发生时,通过火灾报警信号手动或自动开启阀门,根据系统功能配合排烟,当管道内烟气温度达到280℃时自动关闭,并能在一定时间内满足耐火稳定性和耐火完整性要求,起隔烟阻火作用.一、规范依据1GB50016-2006建筑设计防火规范对防火阀的设置规定如下：下列情况之一的通风、空气调节系统的风管上应设置防火阀：1 穿越防火分区处；2 穿越通风、空气调节机房的房间隔墙和楼板处；3 穿越重要的或火灾危险性大的房间隔墙和楼板处；二、规范依据2通风与空调工程质量施工质量验收规范GB50243-2002对防火阀的设置规定如下：防火阀、排烟阀口的安装方向、位置应正确;防火分区隔墙两侧的防火阀,距墙表面不应大于200mm;三、综合考虑1、防火阀的“防火分区设置位置”与“距墙200mm的距离”要求,可以知晓防火阀的安装位置是确定的；2、空调机房的空间大小决定了消声器是否可以安装于空调机房内,当然从消声减噪角度来说,消声器置于空调机房内是最理想的;1 概述顾名思义,防火阀就是用来阻断来自火灾区烟气及火焰,并一定时间内能满足耐火稳定性和耐火完整性要求阀门;建筑物发生火灾时,大火沿通风、空调系统管道迅速蔓延,造成重大损失案例是很多;将火灾引起损失减少到最小程度,就必须采取有效防火、防排烟措施,以控制火势蔓延,而防火阀通风、空调及防排烟系统中合理设置,则起到了重要作用;,很多设计工程中,防火阀选型错误,设置位置不合理现象屡见不鲜;2 防火阀结构和工作原理防火阀结构如图1所示,主要由阀体和执行机构组成;阀体由壳体、法兰、叶片及叶片联动机构等组成;执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成;防火阀执行机构是金属易熔片和离合器机构来控制叶片转动;当管道内所输送气体温度达到易熔金属片熔化温度时,易熔片熔断,其芯轴上压缩弹簧和弹簧销钉迅速打下离合器垫板,这时,离合器和叶片调节机构脱开,阀体上装有两个扭转弹簧,使叶片受到扭力而发生转动;由此可见,防火阀执行机构采用机械传动原理,不需电、气及其它能源,可保证任何情况下均能起到防火作用;防火阀通断系统要求,系统停用与正常运行时是位于开启状态,如管内输送气体温度低于所选定金属易熔片熔点时,属正常运行状态,阀门是敞开;当运行工况超过正常使用状态,阀门才自动关闭,达到保安作用;3 防火阀种类及其性能表2 名称应用范围功能特点配用操作装置防火阀安装通风空调系统风管内,防止火势沿风管蔓延℃自动关闭,风机停机FD2.手动关闭,风机停机3.输出关闭电讯号防火调节阀安装通风空调系统风管内,防止火势沿风管蔓延℃自动关闭,风机停机FVD2.手动关闭,风机停机3.阀门0°~90°内五档调节风量4.输出关闭电讯号防烟防火调节阀安装有防烟防火要求通风空调系统管道上1.靠烟感器控制动作,用电讯号电磁铁关闭防烟,通风空调系统风机停机SFVD℃自动关闭防火,风机停机3. 手动关闭,风机停机4.阀门0°~90°内五档调节风量5.输出阀门关闭电讯号远距离防烟防火调节阀安装有防烟防火要求通风空调系统管道上,较复杂形,且又需经常调节方比较适用1.靠烟感器控制动作,用电讯号电磁铁关闭防烟,通风空调系统风机停机BSFVD℃自动关闭防火,风机停机3. 远距离手动关闭,风机停机4.阀门0°~90°内五档调节风量5.输出阀门关闭电讯号排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上1.电讯号DC24V开启,排烟风机同时启动SFD2.温度熔断器280℃时熔断,使阀门关闭,排烟风机同时停机3.手动开启,排烟风机同时启动4.阀门开启后,输出开启电讯号远控排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上1.电讯号DC24V开启,排烟风机同时启动BSFD2.温度熔断器280℃时熔断,使阀门关闭,排烟风机同时停机3.远距离手动开启,排烟风机同时启动4.阀门开启后,输出开启电讯号注：字母含义：S—电磁铁控制F—温度熔断器控制V—风量调节D—手动操作及复位B—远距离控制所谓远距离控制是将操作装置安装距阀体6m以内任何部位并控制缆绳来控制阀体,其余操作装置均安装阀体上,实行就操作;4 防火阀设计工程中合理使用建筑物一旦发生火灾,往往会造成严重伤亡事故和经济损失,尤其是空调建筑和高层建筑,做好防火及防排烟显特别重要;设计中,应熟悉相关规范要求,通风空调系统上设防火阀,排烟管道上设排烟防火阀,止火灾时有毒高温烟气传输,引起火灾蔓延扩大和毒性损失加重;通风空调系统中防火阀设置与选用高层民用建筑设计防火规范GB50045-952001年版及建筑设计防火规范GBJ16-872001年版对防火阀设置均有要求,总结起来,有以下几条：1 风管穿越防火分区处；2 穿越通风、空调机房及重要或火灾危险性大房间隔墙和楼板处；3 垂直风管与每层水平风管交接处水平管段上应设防火阀,但多层建筑每个防火分区其通风、空调系统均独立设置时,则该防火分区内水平风管与垂直总管交接处可不设防火阀；4 穿越变形缝处两侧风管上各设一个;上述部位防火阀,平时常开,当火灾中其温度达到70℃时,则自动关闭;防火阀应靠近防火分隔处设置,且应单独设支、吊架;当防火阀暗装时,应安装部位设置检修口;厨房、浴室、厕所等垂直排风管道,当没有采取防止回流措施时,则必须支管上设置防火阀;公共建筑厨房,油烟温度较高,为防止防火阀产生误动作,排油烟管道与垂直风道交接处,应设置150℃熔断防火阀;空调集中新风系统设计中防火阀设置新风系统形式通常有分层设置水平式新风系统和垂直式新风系统;1 分层设置水平式新风系统新风系统按楼层分别设置;新风吸入方式有两种,一种是新风从外墙上开洞从室外吸取；另一种是设一总新风竖风道,各层新风机组从竖风道取风;前一种取新风方式,不需新风机组入口处设防火阀,后者集中取新风,高层建筑,总新风竖风道要跨越防火分区,每层新风机组吸入口风管上应设70℃熔断防火阀;2 垂直式新风系统垂直式新风系统是室外空气新风机组处理后,竖风道送至空调房间,一般新风机组设屋顶;建筑层高较低,水平敷设新风管有困难情况下比较适用;高层建筑,竖风道要跨越防火分区,送风口要求设置70℃熔断防火阀;总之,高层民用建筑其层高条件允许情况下,宜分层按每个防火分区设置空气调节系统;当需要垂直方向分设空气调节系统包括新风系统,每个系统所辖层数宜按4条规定执行;通风、空调系统横向应按每个防火分区设置,竖向布置不宜超过5层；当管道设有防止回流设施或设有防火阀,且各层设有自动喷水灭火系统时,其竖向连接层数可不受此限制;通风管道不宜穿过防火墙和非燃烧体楼板等防火分隔物,如必须穿过时,应穿过处设70℃熔断防烟防火阀;当火灾烟雾防火分隔物处,该防火阀就能立即关闭;该防火阀一般采用烟感器控制,而采用易熔金属或易熔元件控制,这样可以及时有效防止火灾蔓延和扩大;当建筑物内不设消防控制室时,风管上可选用不带电信号防火阀；当建筑物内设有消防控制室时,可将带电信号输出装置防火阀信号引至消防控制室,考虑到通风空调系统风道上防火阀数量很多,可仅影响面较大部位或穿越防火分区处风管上设带电信号防火阀,而只影响个别房间部位设置不带电信号防火阀;当设置防火阀部位有风量调节要求,可设防火调节阀;防排烟系统中防火阀设置与选用排烟风机入口总管上应设置当烟气温度超过280℃时能自动关闭排烟,且应与排烟风机连锁,当排烟防火阀关闭时,风机停止运转;排烟风机应保证280℃时能连续工作30min;需要说明是,排烟防火阀设置排烟风机前、后,要依具体情况灵活确定;以下室排烟系统为例：1 当下室仅为一层,且排烟经竖风道排至室外时,排烟防火阀宜设置排烟风机入口总管上,如图2所示；2 当下室层数二层及二层以上,各层共用一排烟竖井时,则每层排烟防火阀应设置排烟风机出口总管上,即紧靠排烟竖井一侧设置,如图3所示;是竖向布置走道排烟系统如图4所示水平式布置房间排烟系统如图5所示,均应排烟支管与竖风道连接处设置280℃时能自动关闭排烟防火阀;排烟防火阀设置常开或常闭,房间排烟系统,当负担一个防火分区排烟管道带多个防烟分区排烟口时,应该防火分区干管上设常开排烟防火阀,同时各防烟分区支管上设常闭排烟口或排烟阀；走道排烟系统,可参照下一条中相关规定;机械排烟系统横向宜按防火分区设置,每层水平风管不宜穿越防火分区,但一些工程某些楼层面积较大,按防火分区设排烟系统有困难,必须穿越时,应穿越处设280℃时能自动关闭排烟防火阀如图5所示;排烟防火阀设置常开或常闭,视排烟口形式而定;1 当设常闭排烟口时,排烟支管上设常开排烟防火阀；2 当设普通常开型风口时,排烟支管上设常闭排烟防火阀；3 当设常闭型专用防火排烟口时,则排烟支管上不设排烟防火阀;设置机械排烟下室应考虑进风设施,当采用机械进风系统时,应风机入口管道上设置70℃熔断防火阀;机械加压送风系统,可加压送风机入口管道上设置70℃熔断防火阀,止新风入口受火、烟威胁,将烟气输送至楼层内;阻火器阻火器又名防火器,阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延;简介：阻火器又名防火器,是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置;早在1928年阻火器就已被应用在石油工业中,以后又广泛用用于矿山、煤矿、水运及化学工业中;在石油工业中,阻火器被广泛应用在石油及石油产品的储罐上;当储存轻质石油产品的油罐遇到明火或雷击时,就可能引起火灾;为了防止这种危险的产生而使用阻火器;阻火器也常用在输送易燃气体的管道上;假若易燃气体被引燃,气体火焰就会传播到整个管网;为了防止这种危险的发生,也要采用阻火器;阻火器也可以使用在有明火设备的管线上,以防止回火事故;但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧;分类波纹阻火器型号：ZHQ-B口径：50-300mm 压力MPa：~ 材质：碳钢、不锈钢ZHQ-B新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上;抽屉式波纹阻火器型号：ZHQ-2 口径：50-250mm 压力：材质：碳钢、不锈钢ZGB-2全天候型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用;该阻火器可以与通气管配套或单独使用,其它规格产品可按用户要求提供;氧气管道阻火器型号：ZHQ-Y 口径：15-500mm 压力：/ 材质：不锈钢/铜FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成;可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源；可以防止在阀门前后压差作用下,高速运动的物质微粒如铁锈、粉尘、焊渣等与阀后管道摩擦、撞击产生火花而成为着火能源;阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生;天燃气阻火器型号：ZHQ-R 口径：15-250mm 压力：PN16-PN25 材质：碳钢、不锈钢按用途分类储罐阻火器、加油站阻火器、加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等;按安装位置分类管端阻火器: 安装在排气管的端部;管道阻火器: 安装在管道中间位置;按阻止火焰速度分类阻爆燃型阻火器: 能阻止以亚音速传播的爆炸火焰通过;阻爆轰型阻火器: 能阻止以冲击波为特征、以超音速传播的爆炸火焰通过;按气体分级分类适用于I 级气体的阻火器;适用于IIA 级气体的阻火器;适用于IIB 级气体的阻火器;适用于IIC 级气体的阻火器气体分级见HGJ 21289;性能:主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火;2、耐烧性能合格,耐烧试验1小时无回火现象;3、壳体水压试验合格;结构合理,重量轻、耐腐蚀;易检修,安装方便;阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗;阻火器主要由壳体和滤芯两部分组成;壳体应具有足够的强度,以承受爆炸产生的冲击压力;滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种;金属网型滤芯用直径~的不锈钢或铜网,多层重叠组成;目前国内的阻火器通常采用16~22目金属网,为4~12层;波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑;波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换;工作原理:关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应;1传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点;低于着火点,燃烧就会停止;依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延;当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰;设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延;器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应;当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少;当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播;随着阻火器通道尺寸的减小, 自由基与反应分子之间碰撞几率随之减少, 而自由基与通道壁的碰撞几率反而增加, 这样就促使自由基反应减低;当通道尺寸减少到某一数值时, 这种器壁效应就造成了火焰不能继续传播的条件, 火焰即被阻止;因此器壁效应是防止火焰的主要机理;2最大实验安全间隙—MESG值火焰通过阻火元件的细小通道并在通道内降温;当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭;或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行;因此,把在一定条件下0. 1 MPa ,20 ℃刚好能够使火焰熄灭的通道尺寸定义为“最大实验安全间隙”MESG,Maximum Experimental Safe Gap ;阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值;因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值;在具体选择时,又根据MESG值将气体划分为几个等级;目前国际上经常采用两类方法;一是全国电气协会NEC 的分类法,它根据气体的MESG值将气体分为四个等级A ,B ,C ,D ;另一类是国际电工协会IEC 的方法,它也将气体分为四个等级IIC , IIB , IIA 及I ;两种标准划分的各类气体的MESG 值及测试气体如表1所示;表1 两种MESG分类标准NEC IEC MESG/ mm 测试气体A IIC 0. 25 乙炔B IIC 0. 28 氢气C IIB 0. 65 乙烯D IIA 0. 90 丙烯G M I 1. 12 甲烷这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件;型号一般分为两类：一类是用于大型氢气管道的阻火器;这种阻火器采用;按管道的内径来命名规格：DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,D N200,DN250等几种规格;第二类是用于氢气瓶的阻火器;一般有三种：第一种是接氢气瓶的一头是螺纹M16,一头是Φ8或Φ10皮接头;第二种是两端带螺纹M16的;氢气瓶阻火器第三种是两端均带皮接头Φ8或Φ10阻火器分为防爆型、耐烧型和防震型三种;设于油罐顶部与串联安装的阻火器通常为防爆型;维修与保养维修和保养原则1、为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致;2、阻火器上的流向标记必须与介质流向一致;3、每隔半年应检查一次;检查阻火层是否有堵塞、变形或腐蚀等缺陷;4、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换;5、清洗阻火器芯件时,应采用高压、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗;6、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气;一般选用原则所选用的阻火器,其安全阻火速度应大于安装位置可能达到的火焰传播速度;与燃烧器连接的可燃气体输送管道,在无其它防回火设施时,应设阻火器;阻止以亚音速传播的火焰,应使用阻爆燃型阻火器,其安装位置宜靠近火源;阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器,其安装位置应远离火源;不同公称直径的阻爆轰型阻火器,所要求的距火源最小安装距离见表;在寒冷地区使用的阻火器,应选用部分或整体带加热套的壳体,也可采用其它伴热方式;在特殊情况下,可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器;安装于管端的阻火器, 当公称直径小于D N5 0时宜采用螺纹连接; 当公称直径大于或等于DN50时,应采用法兰连接; 安装于管道中的阻火器,应采用法兰连接;安装于管端的阻火器,应带有可自动开启的防雨通风罩;储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型; 储罐顶部的油气排放管道,应在与罐顶的连接处选用阻爆轰型阻火器;储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器;紧急放空管应设置阻爆燃型阻火器;装卸设施的油气排放或回收总管与各支线的气相管道之间应设置阻爆轰型阻火器;可燃气体放空管道在接入火炬前,若设置阻火器时,应选用阻爆轰型阻火器;材质:安装于管端的阻火器壳体,宜采用铸铁和含镁量不大于0 .5 % 的铸铝合金,也可按设计要求采用其它材料:安装于管道中的阻火器壳体,应采用铸钢或碳钢焊接,阻火层芯件和安装于管道中的阻火器芯壳及芯件压环应采用不锈钢;安装于管端的阻火器芯壳及芯件压环,宜采用铸铁或铸铝; 测试的要求:阻火器的性能是否能达到预期的效果,起到阻火的作用,必须对阻火器进行测试;阻火器除具备有一定的机械强度外,还要经过阻爆和耐烧的试验,并应达到试验标准的要求;阻爆试验即在一定距离内将试验装置内的可燃气体点燃,所产生的火焰或火花不能穿过阻火器而被阻止和熄灭,这种试验称为阻爆试验;耐烧试验是在没有回燃的条件下,可燃气体火焰通过阻火层并在阻火层上面持续燃烧;阻火层能够承受一定时间的火焰燃烧而不被烧坏,这种试验称为耐烧试验;阻火器根据使用的目的,可以同时具有阻爆性能和耐烧性能,也可以只具有阻爆性能或耐烧性能;因此阻火器的阻爆性能和耐烧性能是对阻火器进行测试鉴定的主要项目;没有进行过这种测试鉴定的阻火器是不能使用的;测度标准的介绍:对阻火器进行测试鉴定的要求,世界各国不尽相同,现将几个国家对阻火器测试要求的情况简介如下：1 消防研究部门要求阻火器应具备阻爆和耐烧两种性能;测试阻火器的介质不能使用氢气和乙炔气体,规定使用丙烷;阻火器耐烧时间要求2小时;2 国家标准规定,对于容量大于1000升的储罐上用的阻火器必须具备阻爆和耐烧两种性能;试验介质不能用氢气和乙炔气体,要求阻火器耐烧时间为2小时;3 对阻火器要求具备阻爆和耐烧两种性能;试验用的介质即为阻火器使用时的介质;阻火器耐烧时间要求为2小时;4 对阻火器要求进行阻爆和耐烧性能的试验,试验介质可用已烷气体;5 美国于1936年制定石油及汽油储罐阻火器测试国家标准,后又经过几次修订;标准要求石油储罐上的阻火器应具备阻爆和耐烧两种性能;主要用途:1、输送可燃性气体的管道上;2、火炬系统;3、油气回收系统;4、加热炉燃料气的管网上;。

70度防火阀工作原理
70度防火阀是一种重要的安全设备，广泛应用于建筑物、工
厂和其他场所的防火系统中。

其工作原理如下：
1. 温度感应元件：70度防火阀通常配备了一个温度感应元件，它可以感知到周围环境的温度变化。

2. 手动或自动触发：当温度感应元件检测到环境温度达到或超过70度时，触发器会启动，将信号发送到阀门控制系统。

3. 阀门关闭：阀门控制系统接收到触发信号后，会通过电动机或液压系统等机械装置关闭阀门，阻止火势传播。

4. 切断气源或液源：在阀门关闭的同时，阀门控制系统通常也会切断供应气源或液源，以增强防火效果。

5. 阀门锁定：为了保证阀门持久关闭，防火阀通常配备了锁定机制，防止阀门被错误操作或意外打开。

总结起来，70度防火阀通过温度感应元件检测到环境温度的
升高，触发阀门控制系统关闭阀门，切断气源或液源，从而阻止火势的蔓延。

这种工作原理可有效降低火灾事故的发生和扩散，保护人员和财产的安全。

防火阀的介绍防火阀是一种重要的防火设备，主要用于防止火灾蔓延。

今天，我们就来了解一下它的相关知识。

一、什么是防火阀？防火阀，顾名思义，就是能起到防火作用的阀门。

它是一种能够自动启闭的设备，一旦发生火灾，就会自动关闭，起到封堵火源的作用，从而减缓火势蔓延的速度。

二、防火阀的分类根据安装位置的不同，防火阀可以分为室内安装和室外安装两种类型；根据材料的不同，又可以分为金属防火阀和非金属防火阀两种类型。

三、防火阀的组成防火阀由以下几部分组成：1. 阀门本体：防火阀的主要部分，可以实现打开和关闭的功能。

2. 阀门驱动装置：负责实现阀门的自动启闭功能。

3. 温度传感器：通过监测周围环境的温度变化，来决定是否启动阀门。

4. 控制系统：指挥温度传感器发出的信号，并决定阀门是否关闭。

四、防火阀的作用防火阀主要起到以下几个作用：1. 防止火灾蔓延：一旦发生火灾，防火阀能够及时的关闭，阻止火势的蔓延，从而保障人员的安全。

2. 分隔火区：建筑内往往会被分成若干个火区，防火阀能够起到隔离不同火区的作用。

3. 维持压力平衡：当某些区域因为防火门关闭而出现压力不平衡的情况时，防火阀能够起到平衡压力的作用。

五、防火阀的注意事项1. 定期保养：防火阀需要定期保养，保持其灵敏度和可靠性。

2. 正确使用：在正常情况下，防火阀需要保持打开状态，只有在发生火灾时才关闭。

3. 安装合理：防火阀的安装位置需要经过合理的设计，不能存在盲区。

4. 质量保证：选择符合标准，质量可靠的防火阀，在发生火灾时才有更高的保证。

总之，防火阀是一种重要的安全设备，对于保障人员和财产的安全有着至关重要的作用。

希望我们在日常生活中能够重视防火阀的使用和维护，全力保障人员的生命财产安全。

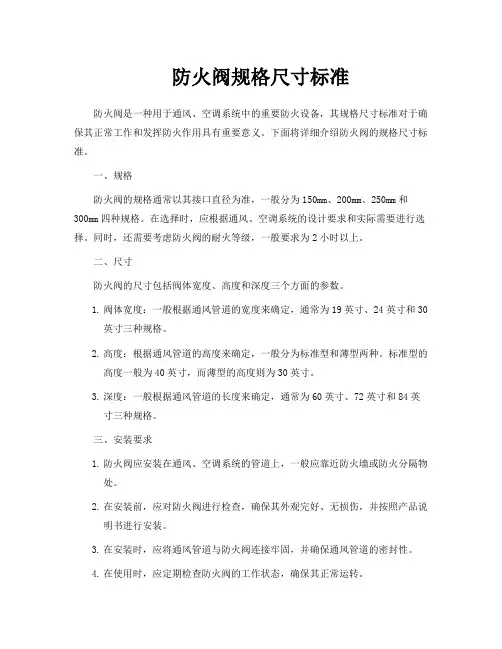

防火阀规格尺寸标准防火阀是一种用于通风、空调系统中的重要防火设备，其规格尺寸标准对于确保其正常工作和发挥防火作用具有重要意义。

下面将详细介绍防火阀的规格尺寸标准。

一、规格防火阀的规格通常以其接口直径为准，一般分为150mm、200mm、250mm和300mm四种规格。

在选择时，应根据通风、空调系统的设计要求和实际需要进行选择。

同时，还需要考虑防火阀的耐火等级，一般要求为2小时以上。

二、尺寸防火阀的尺寸包括阀体宽度、高度和深度三个方面的参数。

1.阀体宽度：一般根据通风管道的宽度来确定，通常为19英寸、24英寸和30英寸三种规格。

2.高度：根据通风管道的高度来确定，一般分为标准型和薄型两种。

标准型的高度一般为40英寸，而薄型的高度则为30英寸。

3.深度：一般根据通风管道的长度来确定，通常为60英寸、72英寸和84英寸三种规格。

三、安装要求1.防火阀应安装在通风、空调系统的管道上，一般应靠近防火墙或防火分隔物处。

2.在安装前，应对防火阀进行检查，确保其外观完好、无损伤，并按照产品说明书进行安装。

3.在安装时，应将通风管道与防火阀连接牢固，并确保通风管道的密封性。

4.在使用时，应定期检查防火阀的工作状态，确保其正常运转。

四、选购要点1.选型：根据实际需要选择合适的规格和型号。

2.质量：选购时要注意产品的质量，确保其符合国家标准和消防认证要求。

3.功能：选购时要考虑产品的功能，如是否具有自动关闭功能、温度感应功能等。

4.价格：在选购时要注意价格合理，不要因为价格低而选择质量不过关的产品。

5.售后服务：选购时要考虑厂家的售后服务，以便在使用过程中出现问题时能够得到及时解决。

总之，防火阀是保障建筑物内部安全的重要设备之一，其规格尺寸标准的正确选用对于确保其正常工作和发挥防火作用具有重要意义。

在选购和使用时，一定要按照相关标准进行选择和使用，以确保其安全可靠。

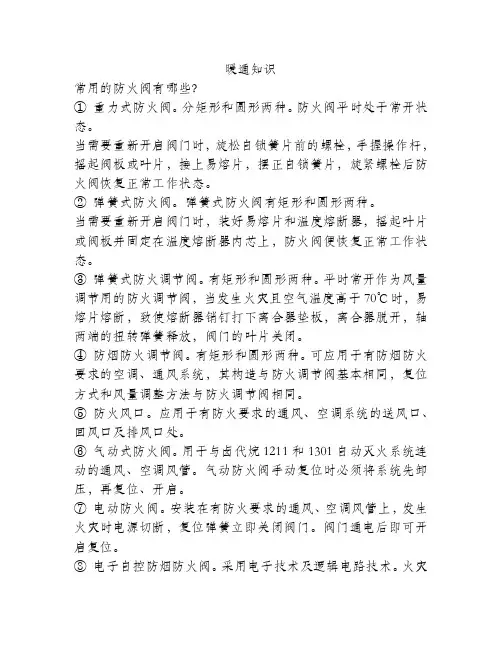

暖通知识常用的防火阀有哪些？①重力式防火阀。

分矩形和圆形两种。

防火阀平时处于常开状态。

当需要重新开启阀门时，旋松自锁簧片前的螺栓，手握操作杆，摇起阀板或叶片，接上易熔片，摆正自锁簧片，旋紧螺栓后防火阀恢复正常工作状态。

②弹簧式防火阀。

弹簧式防火阀有矩形和圆形两种。

当需要重新开启阀门时，装好易熔片和温度熔断器，摇起叶片或阀板并固定在温度熔断器内芯上，防火阀便恢复正常工作状态。

③弹簧式防火调节阀。

有矩形和圆形两种。

平时常开作为风量调节用的防火调节阀，当发生火灾且空气温度高于70℃时，易熔片熔断，致使熔断器销钉打下离合器垫板，离合器脱开，轴两端的扭转弹簧释放，阀门的叶片关闭。

④防烟防火调节阀。

有矩形和圆形两种。

可应用于有防烟防火要求的空调、通风系统，其构造与防火调节阀基本相同，复位方式和风量调整方法与防火调节阀相同。

⑤防火风口。

应用于有防火要求的通风、空调系统的送风口、回风口及排风口处。

⑥气动式防火阀。

用于与卤代烷1211和1301自动灭火系统连动的通风、空调风管。

气动防火阀手动复位时必须将系统先卸压，再复位、开启。

⑦电动防火阀。

安装在有防火要求的通风、空调风管上，发生火灾时电源切断，复位弹簧立即关闭阀门。

阀门通电后即可开启复位。

⑧电子自控防烟防火阀。

采用电子技术及逻辑电路技术。

火灾时自动开启或关闭，并自动报警。

采用控制器对一台或多台防烟防火阀进行控制。

室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。

(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。

(3)管材应具有一定的抗渗能力。

室外排水管材多采用非金属管。

常用的有混凝土管、钢筋混凝上管、排水铸铁管、硬质聚氯乙烯管、带釉面缸瓦管等，混凝士管管径超过400多采用钢筋混凝土管，常用于雨污水系统。

排放含酸碱性较强的污水可采用缸瓦管。

缸瓦管具有内壁光滑、较强的耐酸碱性能，但承压能力差，质脆易碎。

塑料管具有较强的耐蚀性、质轻、易于加工、施工方便，但应选择管壁较厚、刚度较大的管材。

防火阀与排烟防火阀的区别一：防火阀防火阀是安装在通风和空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，一定时间内能够满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。

防火阀通常由阀体、叶片、执行机构和温感器等部件组成。

（一）防火阀的设置部位通风和空气调节系统管道纵横分布，多数采用金属材料或者无机纤维复合材料制作，受到烟火侵袭，不但高温烟气会沿管道蔓延，有的管道自身还会燃烧。

因此，在通风和空气调节管道上设置防火阀，可以在一定时间内阻止烟气和火势的蔓延。

1.通风和空气调节系统管道穿越下列部位时，按照设置要求安装防火阀：（1 ）穿越防火分区处。

（2）穿越通风、空调机房的房间隔墙和楼板处。

（3）穿越重要或火灾危险性大的房间隔墙和楼板处。

（4）穿越防火分隔处的变形缝两侧。

（5）竖向风管与每层水平风管交接处的水平管段上。

当建筑内每个防火分区的通风、空调系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。

（6）公共建筑的浴室、卫生间和厨房的竖向排风管，采取防止回流措施或者在支管上按照公称动作温度为70℃的防火阀。

公共建筑内厨房的排油烟管道按照防火分区设置，并在其与竖向排风管道连接的支管处设置公称动作温度为150℃的防火阀。

2.通风和空气调节系统管道上按照下列规定设置防火阀：(1 )防火阀靠近防火分隔处设置。

（2）暗装防火阀时，在安装部位设置方便检修维护的检修口。

（3）防火阀两侧各2m范围内的风管及其绝热材料均采用不燃性材料。

（4）防火阀的温度熔断器或者与火灾探测器等联动自动关闭装置一经动作，防火阀能够自动关闭，且标准状态下防火阀漏烟量不大于700m3/(m2-h)和保持耐火完整性等耐火时间不得小于1.50h o（5）防火阀的产品选用符合《建筑通风和排烟系统用防火阀门》的规定。

二：排烟防火阀排烟防火阀是安装在机械排烟系统管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，一定时间内能够满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。

防火阀的分类1. 用途1.1安装在通风、空调调节系统的送、回风管道上,平时呈常开状态,火灾时当管道内烟气温度达到70℃或280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.1.2防火阀结构由阀体、叶片、转轴、轴套、执行器、温感器等组成.2. 分类:防火阀类型:1.普通型2.电动型3.自动复位型2.1普通型,又名防火调节阀,防火阀功能如下:2.1.1平时呈常开状态,当管道内气流温度达到70℃时熔断器动作,阀门在执行器内置扭簧力作用下自动关闭.2.1.2可手动开启和关闭阀门.2.1.3手动调节阀门开启角度.2.1.4输出关闭信号,必要时可增加联锁控制信号.2.2电动型,又名防烟防火调节阀,电动防火阀功能如下:2.2.1平时呈常开状态,火灾发生时,由控制中心输出DC24V电源后,阀门自动关闭.2.2.2当管道温度达到70℃时,熔断器动作,阀门自动关闭.2.2.3输出阀门关闭信号,联锁空调风机停止.2.2.4手动关闭,手动开启.2.2.5六档手动调节风量.2.3自动复位型,又名全自动防火阀,全自动防烟防火阀功能如下:2.3.1平时呈常开状态,火灾发生时,由控制中心输出DC240V电源后,阀门自动关闭.2.3.2当管道温度达到70℃时,熔断器动作,阀门自动关闭.2.3.3可手动关闭,调节风量.2.3.4阀门关闭后,无需人工复位,只要输入DC24V电源,阀门可自动复位到原先开启位置.2.3.5输出阀门关闭信号,联锁控制空调风机启停.2.3.6如果用记忆合金温感器,可反复使用,无需更换3. 型号表示防火阀型号由名称符号,控制方式代号,功能代号,规格尺寸组成.3.1名称符号:FHF表示防火阀3.2控制方式代号:W表示温感器控制自动关闭S表示手动控制关闭或开启D表示电动控制关闭Dc为电磁铁 Dj为电机 Dq为气动机构3.3功能代号: F表示风量调节功能K表示阀门开,闭位置信号反馈功能3.4规格尺寸:详见附件(一)《阀门常用规格及法兰规格》4. 型号示例FHF WSDc-FK-400*400表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式、风量调节功能和阀门关闭位置信号反馈功能,公称尺寸为400mm*400mm的防火阀.排烟防火阀的分类1. 用途1.1安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.1.2安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用. 当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门.1.3排烟防火阀结构由阀体、叶片、转轴、轴套、执行器、温感器等组成.1.4应工程实际需求,一般情况下均采用1.2所示中的常闭型排烟防火阀.2. 分类排烟防火阀类型: 1.常开型排烟防火阀2. 常闭型排烟防火阀3.远程控制型排烟防火阀(钢绳控制型)4.自动复位型排烟防火阀2.1常开型排烟防火阀功能如下:2.1.1平时呈常开状态,火灾发生时,由控制中心输出DC24V电源后,阀门自动关闭.2.1.2当管道温度达到280℃时,熔断器动作,阀门自动关闭.2.1.3输出阀门关闭信号,联锁排烟风机停止.2.1.4手动关闭,手动开启.2.2常闭型排烟防火阀,又名二次动作排烟防火阀功能如下:2.2.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门迅速开启.2.2.2输出阀门开启信号,联锁控制消防排烟风机.2.2.3手动开启,手动复位关闭.2.2.4当管道温度达到280℃时,熔断器动作,阀门重新关闭.2.3远程控制型排烟防火阀（钢绳控制型）功能如下:2.3.1具有常闭型排烟防火阀的所有功能2.3.2可远距离手动开启、手动复位关闭.2.3.3钢绳控制距离标准为6m(超长可定制)2.4自动复位型排烟防火阀2.4.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门自动开启.2.4.2当管道温度达280℃时,熔断器动作,阀门自动关闭.2.4.3可手动开启.2.4.4阀门开启后,无需人工复位,只要输入DC24V电源,阀门可自动复位到原先关闭位置(此功能仅限于温感器未动作前,如温感器动作后需更换温感器尚能使用此功能).2.4.5输出阀门开启信号,联锁控制排烟风机启停.2.4.6如果用记忆合金温感器,可反复使用,无需更换.3. 型号表示排烟防火阀由名称符号,控制方式代号,功能代号,规格尺寸组成.3.1名称符号:PFHF表示排烟防火阀3.2控制方式代号: W表示温感器控制自动关闭S表示手动控制关闭或开启D表示电动控制关闭Dc为电磁铁 Dj为电机 Dq为气动机构3.3功能代号: Y表示远距离控制及复位功能K表示阀门开,闭位置信号反馈功能4. 型号示例PFHF WSDc-K-400*400表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和阀门关闭位置信号反馈功能,公称尺寸为400mm*400mm的排烟防火阀.排烟阀（口）1. 用途1.1安装在机械排烟系统各支管端部(烟气吸入口)处,平时呈关闭状态并满足漏风量要求,火灾或需要排烟时手动和电动打开,起排烟作用的阀门.带有装饰口或进行过装饰处理的阀门称为排烟口.1.2排烟阀一般由阀体、叶片、执行机构等部件组成.2. 分类及功能排烟阀(口)类型:2.1排烟阀功能如下:2.1.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门迅速开启.2.1.2输出阀门开启信号,联锁控制消防排烟风机.2.1.3手动开启,手动复位关闭.2.2远程控制型排烟阀（钢绳控制型）功能如下:2.2.1具有排烟阀的所有功能.2.2.2可远距离手动开启、手动复位关闭.2.3自动复位型排烟阀功能如下:2.3.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门自动开启.2.3.2可手动开启、手动复位(关闭).2.3.3阀门开启后,无需人工复位,只要输入DC24V电源,阀门可自动复位到原先关闭位置2.3.4输出阀门开启信号,联锁控制排烟风机启停.2.4多叶排烟口2.4.1近控型多叶排烟口功能如下:2.4.1.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,排烟口迅速开启.2.4.1.2输出排烟口开启信号,联锁控制消防排烟风机.2.4.1.3手动开启,手动复位关闭.2.4.1.4当管道温度达到280℃时,熔断器动作, 排烟口重新关闭.2.4.2远程控制型多叶排烟口（钢绳控制型）功能如下:2.4.2.1具有近控型多叶排烟口的所有功能.2.4.2.2可远距离手动开启、手动复位关闭.2.5板式排烟口2.5.1近控型板式排烟口功能如下:2.5.1.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源, 排烟口迅速开启.2.5.1.2输出排烟口开启信号,联锁控制消防排烟风机.2.5.1.3手动开启,手动复位关闭.2.5.2远程控制型板式排烟口（钢绳控制型）功能如下:2.5.2.1具有近控型板式排烟口的所有功能.2.5.2.2可远距离手动开启、手动复位关闭.2.6多叶送风口/正压送风口2.6.1近控型送风口功能如下:2.6.1.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,送风口迅速开启.2.6.1.2输出送风口开启信号,联锁控制空调风机.2.6.1.3手动开启,手动复位关闭.2.6.2远程控制型送风口（钢绳控制型）功能如下:2.6.2.1具有近控型送风口的所有功能.2.6.2.2可远距离手动开启、手动复位关闭.3. 型号表示排烟阀(口)由名称符号,控制方式代号,功能代号,规格尺寸组成.3.1名称符号3.1.1PYF表示排烟阀3.1.2PYK表示排烟口3.2控制方式代号: W表示温感器控制自动关闭S表示手动控制关闭或开启D表示电动控制关闭Dc为电磁铁 Dj为电机 Dq为气动机构3.3功能代号: Y表示远距离控制及复位功能K表示阀门开,闭位置信号反馈功能4. 型号示例4.1PYF SDc-K-400*400表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能,公称尺寸为400mm*400mm的排烟阀.4.2 PYK SDc-K-XX*XX表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能,公称尺寸为XX*XX的排烟口.风量调节阀1、用途安装在空调通风系统管道中，用来调节支管的风量。

70度防火阀工作原理
70度防火阀是一种安装在建筑物或设备中的防火装置，其工作原理是通过温度感应器监测周围环境温度的变化，并在温度达到70度时触发阀门关闭，阻止火势蔓延。

具体而言，70度防火阀内部装有一个温度感应器，在常态下维持阀门打开状态。

当周围环境温度升高，达到或超过70度时，温度感应器会感应到温度变化，并迅速转换为电信号。

这个电信号被传递到阀门控制器，控制器接收到信号后会发出指令，使阀门迅速关闭。

阀门关闭后，会隔绝管道中的气体或其他介质的流动，有效地防止火势的传播。

除了温度感应器外，70度防火阀还配备了其他的安全装置。

例如，当阀门关闭时，可以通过安装在阀门上的微开微关装置来监测阀门状态，并将信息反馈给控制系统，以便实时监测阀门的工作状态。

此外，为了保证防火阀的正常工作，还需要进行定期的维护和检查。

例如，定期清洁阀门内部和温度感应器，确保其敏感度和反应速度。

同时，还需要测试阀门的关闭和打开功能，以确保其在火灾发生时能够及时、准确地关闭阀门。

总的来说，70度防火阀是一种在建筑物或设备中起到阻止火势蔓延的重要安全装置，其工作原理基于温度感应器的反应，一旦周围环境温度达到70度，阀门会迅速关闭，起到有效地隔离火势的作用。

防火阀作用防火阀是一种用于防止火灾蔓延的设备，其作用是在火灾发生时封闭火源并阻止烟雾和火焰扩散。

防火阀通常安装在建筑物的通风管道或空调系统中，以确保火势不能通过通风系统传播。

防火阀的主要作用之一是实现火灾隔离。

当火灾发生时，防火阀能够迅速关闭，并且可以承受高温和火焰的破坏，从而有效隔离火源。

这样一来，火势无法通过通风管道或空调系统传播到其他区域，减少了火灾蔓延的风险，为人们的生命财产安全提供了保障。

另外，防火阀还能阻止烟雾和有害气体扩散。

火灾时，燃烧产生的大量烟雾和有毒气体对人体健康极为有害。

防火阀的关闭可以阻止烟雾和有害气体通过通风管道进入室内空间，保持室内空气清新，减少人员伤亡风险。

此外，防火阀还具有控制温度的功能。

防火阀内部设有温度感应器，当温度超过设定值时，阀门会自动关闭。

这样一来，可以防止火高温烟气通过通风系统传播，并减少火势蔓延的速度。

防火阀的温控功能可以有效保护室内人员的安全，并为后续灭火行动提供更多的时间和空间。

另外，防火阀还能够减少火灾爆发的风险。

防火阀安装在通风管道或空调系统中，能够及时发现火灾的发生，并关闭阀门以防止火灾蔓延。

防火阀的存在可以提前警示人们火灾的发生，使人们有更多的时间可以进行疏散和自救。

尽管防火阀在预防火灾方面起到了重要的作用，但其性能和可靠性也对安全防护具有重要意义。

因此，在选择和安装防火阀时，需要注意选择质量可靠、性能稳定的产品，并且要保证按照规定的操作步骤进行安装和定期维护。

只有确保防火阀的正常运行，才能更好地发挥其作用，提高火灾防控的效果。

总之，防火阀作为一种重要的消防设备，在预防火灾蔓延、隔离火源、阻止烟雾和有害气体扩散方面发挥着重要作用。

其温控功能和火灾提前警示能力，可以保证人员的生命安全和财产安全。

因此，选择和安装防火阀是加强火灾防控、保护人们生命财产安全的重要步骤。

280防火阀工作原理
280防火阀是一种重要的安全设备，其工作原理主要包括以下几个方面：
1. 热释放元件：280防火阀通常配备了热释放元件，如热敏膨胀片或热敏螺丝。

当周围温度升高到一定程度时，热释放元件会发生形变或松弛，进而触发阀门的开启机制。

2. 弹簧和锁死装置：280防火阀上设置有弹簧，它能够对阀门施加闭合力，保持阀门处于关闭状态。

同时，为了防止误触发和防火阀非法关闭，还会设置锁死装置，确保阀门在非指定条件下不会被打开。

3. 内置感温元件：防火阀的内部可能还会安装感温元件，如电动温控器或感温线。

它们能够监测阀门所在区域的温度变化，并根据预设的温度阈值控制阀门的开启或关闭。

整个工作原理可以概括为：当周围温度升高到预设的阈值时，防火阀的热释放元件会发生形变或松弛，解除对阀门的锁定并打开阀门，从而允许消防系统中的消防介质通过阀门，进行灭火和烟气排放；当温度下降到预设的阈值以下时，热释放元件恢复原状，阀门通过弹簧和锁死装置重新闭合，达到防火隔离和封闭的目的。

总的来说，280防火阀通过感温元件和弹簧锁死机构的配合，实现温度敏感的自动开闭功能，以保障建筑物内部消防安全。

杭州防火阀标准
杭州防火阀标准主要参考国家标准GB 50974-2014《建筑防火门、防火卷帘门及防火阀》和行业标准JGJ 171-2005《建筑防火门防火卷帘门及防火阀技术规程》。

根据这些标准，杭州防火阀需要符合以下要求：
1. 防火性能要求：
- 防火阀应具有相应的耐火时间，常见的耐火时间有1小时、2小时、3小时和4小时。

- 防火阀的表面温度应符合标准规定。

在加热试验中，防火阀外表温度不应超过140℃。

2. 结构设计要求：
- 防火阀的材料应具有一定的耐火性能，以确保在火灾发生时能够保持一定的稳定性。

- 防火阀应具有自动关闭功能，能够在火灾发生时自动关闭，以切断火势蔓延的通道。

- 防火阀的密封性能要求高，能够有效地隔离火焰和烟气。

3. 安装要求：
- 防火阀应正确安装在建筑物的防火隔离部位，确保其能够在火灾发生时正常运行。

- 防火阀应与建筑物的火灾报警系统连接，以接收火警信号并进行自动关闭。

以上是一些常见的杭州防火阀标准要求，具体的标准可能因地区和用途而有所不同。

在选择和安装防火阀时，建议参考当地的法规和
标准要求，并咨询专业人士的意见。

防火阀规格尺寸标准摘要：1.防火阀的概述2.防火阀的规格尺寸标准3.防火阀的安装与维护4.总结正文：一、防火阀的概述防火阀是一种重要的消防设施，通常安装在建筑物的墙壁或屋顶上，用于限制火势的蔓延和烟雾的扩散，保障人员逃生和灭火救援的安全。

防火阀在火灾发生时，能够自动关闭，从而防止火势和烟雾通过通风系统扩散，为火灾的扑灭和人员逃生争取宝贵的时间。

二、防火阀的规格尺寸标准防火阀的规格尺寸主要根据其应用场景和安装位置来确定。

一般来说，防火阀的尺寸范围为宽度1000mm-2100mm，高度1800mm-2400mm。

根据门体的宽度和高度不同，防火阀可分为单扇、双扇和子母扇门。

在实际应用中，乙级防火门的标准尺寸可达到2700mm，窗门的净高度为2400mm。

乙级防火门能够在一定时间内阻隔和防止火势蔓延，阻隔烟气扩散，保证人员的疏通和为消防人员延长救援时间。

此外，还有一些非标准防火阀，尺寸可根据实际需求进行定制，大尺寸或小尺寸均可满足。

三、防火阀的安装与维护1.安装：防火阀在安装前应先检查其规格和尺寸是否符合设计要求，安装时需按照建筑施工规范和消防设施设计规范进行。

安装过程中应注意防火阀与通风管道的连接，保证连接牢固、密封良好。

2.维护：防火阀在安装完成后应定期进行检查和维护，确保其能够正常工作。

维护内容包括清洁、润滑、检查防火阀的关闭和开启功能等。

如果发现防火阀有损坏或故障，应及时进行维修或更换。

四、总结防火阀作为建筑物消防设施的重要组成部分，其规格尺寸的合理设计与安装至关重要。

建筑设计和施工单位应根据建筑物的特点和使用要求，选择合适的防火阀尺寸，并确保其安装质量和维护工作。

防火阀规格尺寸标准摘要：一、防火阀定义及作用二、防火阀规格尺寸标准1.防火阀尺寸表示方法2.不同防火阀类型的尺寸差异3.防火阀尺寸与防火门的关系三、防火阀选购与安装注意事项四、结论正文：防火阀是一种重要的建筑防火设施，其主要作用是在火灾发生时阻止火势蔓延，减少火灾对建筑物的破坏，为人员疏散和消防救援争取时间。

防火阀的规格尺寸标准是根据建筑设计规范来确定的，以确保其在火灾发生时能够发挥有效的作用。

防火阀的规格尺寸表示方法通常包括宽度、高度和厚度三个参数。

其中，宽度和高是最关键的尺寸，因为它们直接影响到防火阀的阻火效果。

根据不同防火阀类型的性能要求，其尺寸也有所差异。

例如，甲级防火阀的尺寸一般在1800mm×2400mm以内，乙级防火阀的尺寸可达到2700mm，窗门的净高度为2400mm。

防火阀尺寸与防火门的关系密切。

防火门是建筑火灾防护的重要组成部分，其标准尺寸为1800mm×2100mm。

防火门上可以安装防火阀，以提高防火门的阻火性能。

根据防火门规范及相关文件要求，单扇门宽度最大为1000mm，双扇宽度最大2100mm，子母型一般为1200mm左右。

在选购防火阀时，应注意以下几点：1.选择正规厂家生产的防火阀，确保产品质量和性能。

2.根据建筑物的实际需求，选择合适的防火阀类型和尺寸。

3.注意防火阀的安装位置，确保其能够在火灾时起到阻止火势蔓延的作用。

4.安装防火阀时，要遵守相关规范要求，确保防火阀的稳定性和可靠性。

总之，防火阀规格尺寸标准是建筑防火安全的重要保障。

在选购和安装防火阀时，务必遵循规范要求，确保防火阀能够在火灾发生时发挥其应有的作用。
