气缸出力计算

气缸末端冲击能量计算
气缸压力计算公式：
气缸的输出力跟行程长短无关，如：
气压0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm))
缸径50mm（5cm）
气缸截面积＝3.14X(5/2)^2=19.63(平方厘米)
所以，0.5Mpa下的理论出力＝5.0985811*19.63＝100.085（公斤力）也可直接参考下面气缸出力表
但仅为理论出力，实际要根据工况情况，查表的话会非常快捷。

气缸实际输出力N=A*F
（假设气缸50~500mm/s运行，50缸径气缸.在0.5Mpa气压下理论出力为100公斤，100公斤X0.5等于50公斤为实际出力）
对于静负载（如夹紧，低速铆接等）， F2阻力很小，A≤0.7；
对于气缸速度在50~500mm/s范围内的水平或垂直动作， A≤0.5；对于气缸速度大于500mm/s的动作， F2影响很大， A≤0.3。

当然在某些情况下可以通过压力表小幅度的压力调节来控制气缸的推力大小，正常气缸使用的压力范围在0.6Mpa左右，压力表的调压范围是0.1-1.0Mpa，所以调节空间还是比较大的。

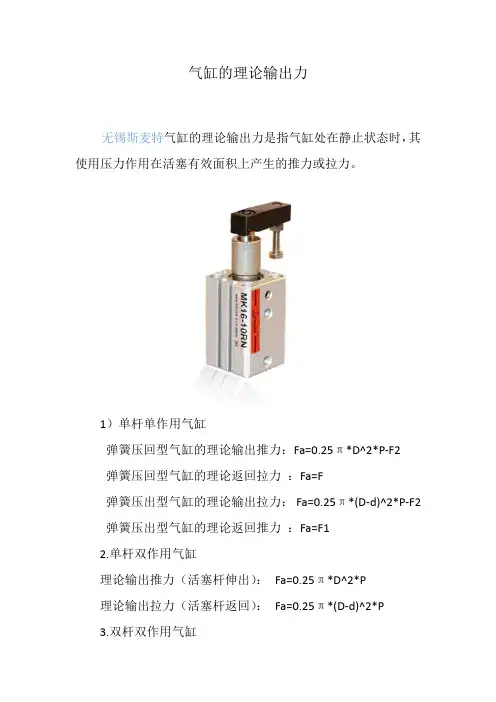

气缸的理论输出力
无锡斯麦特气缸的理论输出力是指气缸处在静止状态时，其使用压力作用在活塞有效面积上产生的推力或拉力。

1）单杆单作用气缸
弹簧压回型气缸的理论输出推力：Fa=0.25π*D^2*P-F2
弹簧压回型气缸的理论返回拉力：Fa=F
弹簧压出型气缸的理论输出拉力：Fa=0.25π*(D-d)^2*P-F2 弹簧压出型气缸的理论返回推力：Fa=F1
2.单杆双作用气缸
理论输出推力（活塞杆伸出）：Fa=0.25π*D^2*P
理论输出拉力（活塞杆返回）：Fa=0.25π*(D-d)^2*P
3.双杆双作用气缸
理论输出力：Fa=0.25π*(D-d)^2*P
式中Fa——理论输出力，N；
D——缸径，mm；
d——活塞杆直径，mm；
p——使用压力，MPa；
F1——安装状态时的弹簧力，N;
F2——压缩空气进入气缸后，弹簧处于被压缩状态时的弹簧力，N；
F1是弹簧预压缩量产生的弹簧返力，F2是弹簧预压缩量加上活塞运动行程后产生的弹簧返力。

实际输出力是活塞杆上传送的机械力。

需要注意的是，阀控气缸存在一个最小输出力，因内部先导式电磁阀存在最低使用压力。

气缸输出力计算公式
气缸输出力的计算公式为：输出力＝推力×推程。

其中，推力是指气
缸活塞上推过程中，活塞杆承受的最大力矩，而推程是指推力所执行的距离。

计算公式一般为：F=P×S，其中F为气缸最大输出力，单位N；P为
气缸最大推力，单位N；S为气缸推程，单位mm。

此外，还可以根据气缸的工作频率和活塞面积计算输出力，公式为：
F = P×S = A×p×ω，其中F为气缸最大输出力，单位N；A为活塞面积，单位mm²；p为推力，单位N/mm²；ω为工作频率，单位 1/s。

根据以上计算公式可以得出，气缸输出力具有变化性，输出力受推力、推程及活塞面积、工作频率等多种因素的影响，使气缸输出力大小具有多
样化的可能性。

气缸力计算公式Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸推力计算公式气缸理论出力的计算公式： F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％） D：气缸缸径(mm) P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少芽输出力是多少将P、D连接，找出F、F′上的点，得： F＝2800kgf；F′＝2300kgf 在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。

2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量： Q=活塞面积 x 活塞的速度 x 绝对压力通常用的公式是： Q=2v（p+） Q------标准状态下的气缸最大耗气量（L/min） D------气缸的缸径（cm） v------气缸的最大速度（mm/s） p------使用压力（MPa）气缸耗气量及气管流量计算方法。

气缸推力计算公式表气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

气缸F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为的气缸便可满足使用要求。

2.气缸理论基准速度为u=1920XS/A(mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）。

2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量：Q=活塞面积x活塞的速度x绝对压力通常用的公式是：Q=0.046D²v（p+0.1）Q------标准状态下的气缸最大耗气量（L/min）D------气缸的缸径（cm）v------气缸的最大速度（mm/s）p------使用压力（MPa）。

气缸力计算公式Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸推力计算公式气缸理论出力的计算公式： F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％） D：气缸缸径(mm) P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少芽输出力是多少将P、D连接，找出F、F′上的点，得： F＝2800kgf；F′＝2300kgf 在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。

2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量： Q=活塞面积 x 活塞的速度 x 绝对压力通常用的公式是： Q=2v（p+） Q------标准状态下的气缸最大耗气量（L/min） D------气缸的缸径（cm） v------气缸的最大速度（mm/s） p------使用压力（MPa）气缸耗气量及气管流量计算方法。

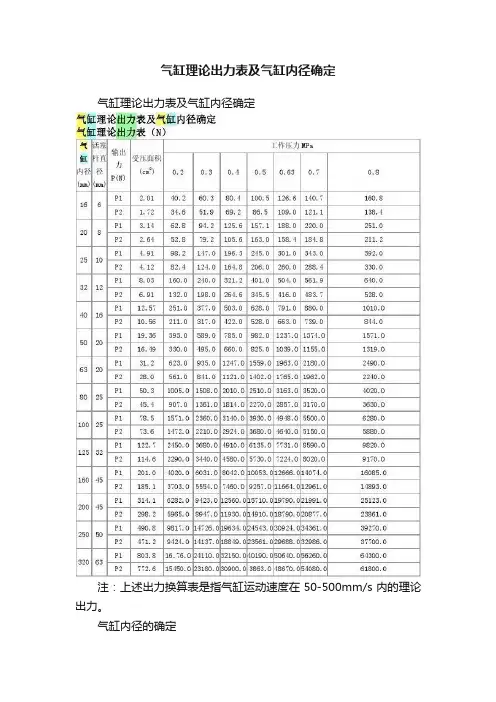

气缸理论出力表及气缸内径确定气缸理论出力表及气缸内径确定注：上述出力换算表是指气缸运动速度在50-500mm/s内的理论出力。

气缸内径的确定1.由负载性质及气缸运动速度选定负载率β值负载率β=F/P×100% 式中F-气缸活塞杆上所受的实际负载(N) P-气缸理论出力(N)理论输出力P(N) 推力P1=π/4×D 2×p 式中D-气缸内径(cm) p-气缸工作压力(MPa)拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)负载性质阻性负载β=80% 惯性负载一般场合β=50% V<0.2m/s β=65% 高速运动β=30%2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2）P=F/β3.由气缸的工作压力P及所需的理论输出力P(P1或P2）即可计算气缸缸径D，再按缸径系列尺寸圆整。

气缸安装使用须知气缸现场使用条件下千变万化,但下述基本点仍须注意:1.气缸安装使用前,应先检查气缸在运输过程中是否损坏,连接部件是否松动,然后再安装使用。

2.安装时，气缸的活塞杆不得承受偏心载荷可横向载荷，应使载荷方向与活塞杆轴线相一致。

3.无论采用何种安装型式，都必须保证缸体不产生变形，气缸的安装底座有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。

4.气缸水平安置时，特别是长行程气缸，用水平仪在进行三点位置（活塞杆全部伸出、中间及全部退回）检验。

5.速度调整首先将速度控制阀（单向节流阀）的开度放在调整范围内的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，然后用速度控制阀进行微调，最后调节气缸的缓冲，调节缓冲针阀使活塞的惯性得到吸收，其最终速度又不致撞击缸盖为宜。

6.气缸安装完毕后，在工作压力范围内，无负载情况下运行2-3次，检查气缸是否正常工作。

7.若采用带可调缓冲气缸，在开始工作前，应将缓冲调节阀调至阻尼最小位置，气缸正常工作后，再逐渐调节缓冲针阀，增大缓冲阻尼，直到满意为止。

气缸出力的计算：压强X面积
解释：压强=就是你准备通入气缸的气压，一般工厂气压在5~8bar
面积=气缸内径（活塞的受力面积）
注意：1.计算时注意单位换算
2.计算出来的是理论出力,根据安装和具体的
情况,需要有30~50%余量.如果是垂直安装,加大一倍.
Kgf表示千克力，是工程单位制中力的主单位。

1Kgf 压强的含义是在地表质量为1Kg的物体受到的重力的大小。

所以1kgf/cm^2=
9.80665N/0.0001m^2=98066.5Pa，
1.1kgf=107873.15Pa。

粗略计算取重力加速度为
9.8m/s^2，则1kgf/cm^2=98000Pa，
1.1kgf/cm^2=107800Pa
kg/cm2不是压力的单位，可以理解为单位面积内的质量的单位。

压力是力，N、kgf等都可以作为力的单位。

气缸压力计算公式
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
一般阀都是3-8KG, 气缸的压力，需要根据阀来确定的。

计算方式：
一、首先根据额定气压及标准气缸缸径来做大概的计算。

比如：
气压0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm²))，缸径50mm(5cm)，气缸截面积=pi*(5/2)^2=19.63(平方厘米)
所以，0.5Mpa下的理论出力=5.0985811*19.63=100.085(公斤力)
但仅为理论出力，实际要根据工况情况，效率会低些。

二、无杆腔截面积*工作气压力=活塞推力
有杆腔截面积*工作气压力=活塞回程力，
常见气动元件设计的正常工作压力为0.4兆帕
最常见空压机的输出压力为0.4-0.7兆帕
要推动一个700kg的工件所需要的推理需要测试
活塞行程要根据需要确定：
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

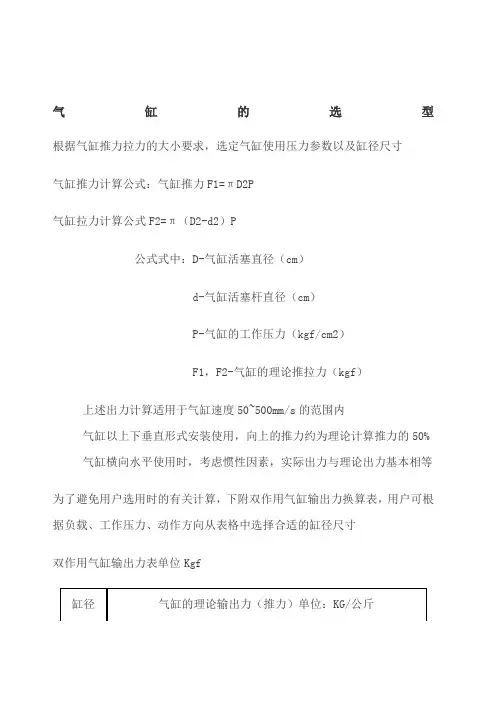

气缸的选型根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F1=πD2P
气缸拉力计算公式F2=π（D2-d2）P
公式式中：D-气缸活塞直径（cm）
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2）
F1，F2-气缸的理论推拉力（kgf）
上述出力计算适用于气缸速度50~500mm/s的范围内
气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
3201608241232164021482556296432 40025313796502662837539879610052
选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。

选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸
选择润滑方式：有给油润滑气缸，无给油润滑气缸
选择气缸系列：根据以上条件，按需选择适当系列的气缸
选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。

气缸推力计算公式
气缸推力的计算公式是：
F=P×A
其中，F是推力，P是压力，A是活塞的面积。

在计算气缸推力时，需要考虑到几个重要因素：
1. 压力（P）：压力是气缸内部产生的力的大小。

在内燃机中，它由
燃烧室内燃烧产生的热气体的压力决定。

压力通常由压力传感器或者测压
仪表来测量，单位通常为帕斯卡（Pa）或者巴（bar）。

2.活塞的面积（A）：活塞的面积是气缸顶部和底部截面的面积。

活
塞的面积可以通过测量活塞的直径来计算。

活塞面积的单位通常为平方米（m²）。

在使用推力计算公式之前，需要确保使用的单位相互匹配。

如果压力
的单位为帕斯卡，活塞的面积的单位为平方米，则计算的推力单位将为牛
顿（N）。

如果使用压力的单位为巴，活塞面积的单位为平方厘米，则计
算的推力单位将为千克力（kgf）。

需要注意的是，气缸推力的计算公式仅仅考虑了压力和活塞面积之间
的简单乘积关系，并未考虑到摩擦、热效应、气体积效应等其他复杂因素。

因此，在实际工程应用中，可能需要更加精确的计算方法和考虑更多的参数。

总之，气缸推力的计算公式是根据压力和活塞面积之间的关系来计算的。

通过使用此公式，可以估计气缸的推力大小，从而进行性能和功率输
出的分析和设计。

然而，需要注意的是，此公式仅提供了一个简单的计算方法，实际应用中可能需要更多的因素考虑。

气缸常用品牌：SMC 亚德客气立可
气缸的作用方式：单作用双作用
单作用：活塞杆伸出端由压缩气体作用，缩回端由弹簧作用缩回，一侧进气
双作用：活塞杆伸出和缩回都是由压缩气体作用，两侧进气
加大气缸速度的措施：增大气管的直径和增大缸径
磁性开关的作用：感应活塞杆端的位置，给PLC回馈信号，动作已经完成
气缸活塞杆不能承受径向负载
当气缸行程过大时，活塞杆比较容易变形弯曲，所以用无杆气缸（基本型）比较合适气缸的气路系统：三联组合→电磁阀→节流阀→气缸
过滤器的作用：过滤水分和杂质
气缸的负载率按照0.5计算
导轨的摩擦因数按照0.1计算
气缸的理论出力计算：F=umg÷负载率
气缸的缸径计算：（4umg÷0.5）÷（3.14 x 空气压力）后再开根
气缸的类型。

气缸理论输出压力、推力怎么计算公式及对照表关于气缸压力计算公式、气缸推力计算公式、气缸推力对照表、等着一系列常见的问题，在这里,小编来为大家提供最全面的气缸理论输出力表以及计算方法。

P（压强）=F(力)/S（受力面积）即 F(力)=P（压强）*S（受力面积）此为计算公式一、气缸的输出力跟行程长短无关，如：我们使用的产线气压一般在0.4-0.6Mpa之间气缸伸出压力计算：我们取气压0.5Mpa(4.903325公斤力/平方厘米(kgf/cm2))缸径60mm（6cm）气缸截面积＝3.14X(6/2)^2=28.26(平方厘米)所以，0.5Mpa下的理论出力＝4.903325*28.26＝138.474（公斤力）可直接参考下面出力表但仅为理论出力，实际要根据工况情况气缸缩回压力计算：因为气缸缩回时有一个气缸推杆占用了缸径的受力面积，所以缩回推理会稍微小于伸出气缸推力，我们这里不在计算。

二、气缸实际输出力N=A*F1.假设气缸50~500mm/s运行，60mm缸径气缸。

在0.5Mpa气压下理论出力为138公斤，138公斤X0.5等于69公斤为实际出力对于静负载（如夹紧，低速铆接等），F2阻力很小，A≥0.7；对于气缸速度在50~500mm/s范围内的水平或垂直动作，A≤0.5；对于气缸速度大于500mm/s的动作，F2影响很大，A≤0.3。

2.举个例子，我们估算某场合需要选用一个缸径Φ30mm的气缸，这就是底线，但完全没有必要说，给个安全系数，然后选一个“精确”缸径，实际的做法，应该是根据各种考虑，可能会选缸径Φ40mm或者Φ50mm乃至Φ100mm气缸直径的确定，需根据负载大小，运行速度和工作压力来决定（1）确定有关负载重量：负载条件包括工件，夹具，导杆等可动部分的重量。

（2）选定使用的空气压力：供应气缸的压缩空气压力（3）动作方向：确定气缸动作方向（上，下，水平）三、标准单杆气缸理论输出力表四、双杆气缸理论输出力表双轴气缸的推理是两倍普通气缸的推理，因为双轴气缸的有两根受力的推出缸径。

气缸输出力表Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸的选型根据推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf50117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。

当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。

选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
