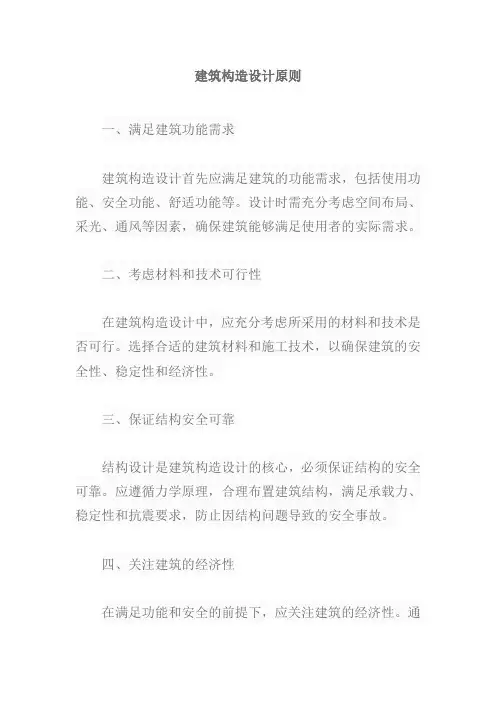

建筑构造设计的基本原则

建筑构造设计原则一、满足建筑功能需求建筑构造设计首先应满足建筑的功能需求，包括使用功能、安全功能、舒适功能等。

设计时需充分考虑空间布局、采光、通风等因素，确保建筑能够满足使用者的实际需求。

二、考虑材料和技术可行性在建筑构造设计中，应充分考虑所采用的材料和技术是否可行。

选择合适的建筑材料和施工技术，以确保建筑的安全性、稳定性和经济性。

三、保证结构安全可靠结构设计是建筑构造设计的核心，必须保证结构的安全可靠。

应遵循力学原理，合理布置建筑结构，满足承载力、稳定性和抗震要求，防止因结构问题导致的安全事故。

四、关注建筑的经济性在满足功能和安全的前提下，应关注建筑的经济性。

通过合理的构造设计，降低建筑成本，提高建筑的经济效益。

五、符合建筑美观要求建筑构造设计应符合建筑美观要求，通过合理的造型、线条和色彩设计，使建筑具有独特的美感和艺术价值。

六、考虑施工和维护方便构造设计应充分考虑施工的可行性和方便性，以及后期维护的需求。

合理安排施工顺序，降低施工难度，便于维修保养，提高建筑的寿命和效益。

七、适应环境气候特点建筑构造设计应适应环境气候特点，采取有效的保温、隔热、防潮、防水等措施，提高建筑的适应性。

同时，合理利用自然光、自然风等资源，降低能耗，实现绿色建筑。

八、符合可持续发展原则建筑构造设计应符合可持续发展原则，注重节能、环保和资源循环利用。

采用可再生能源和绿色建材，减少环境污染，实现经济效益和环境效益的统一。

九、注重建筑的耐久性建筑的耐久性是衡量建筑质量的重要指标。

在构造设计中，应选择耐久性好的材料和技术，合理设计结构体系，加强防水、防腐等措施，提高建筑的耐久性。

十、保证室内环境舒适室内环境的舒适度直接影响到人们的生活品质。

在构造设计中，应充分考虑室内环境的舒适度需求，合理布置空间布局，采用适宜的采光、通风和温控措施，营造舒适的室内环境。

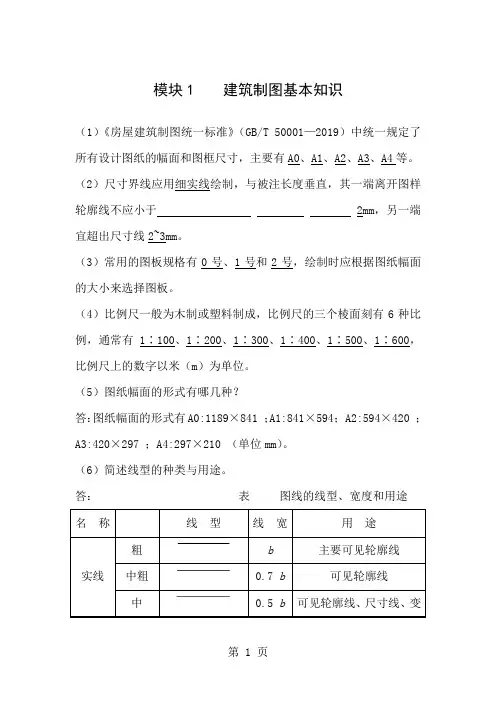

模块1 建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2019）中统一规定了所有设计图纸的幅面和图框尺寸，主要有A0、A1、A2、A3、A4等。

（2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于 2mm，另一端宜超出尺寸线2~3mm。

（3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。

（4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m）为单位。

（5）图纸幅面的形式有哪几种？答：图纸幅面的形式有A0:1189×841 ；A1:841×594； A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm）。

（6）简述线型的种类与用途。

答：表图线的线型、宽度和用途名称线型线宽用途实线粗b主要可见轮廓线中粗0.7 b可见轮廓线中0.5 b可见轮廓线、尺寸线、变更云线细0.25 b图例填充线、家具线虚线粗b见各有关专业制图标准中粗0.7 b不可见轮廓线中0.5 b不可见轮廓线、图例线细0.25 b图例填充线、家具线单点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b中心线、对称线、轴线等双点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b假想轮廓线、成型前原始轮廓线折断线细0.25 b断开界线波浪线细0.25 b断开界线（7）绘制图线的要求有哪些？答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。

图框线、标题栏线的宽度要求见下表。

图框线、标题栏线的宽度要求（单位：mm）幅面代号图框线标题栏外框线标题栏分格线A0、A1b0.5 b0.25 bA2、A3、A4b0.7 b0.35 b 2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。

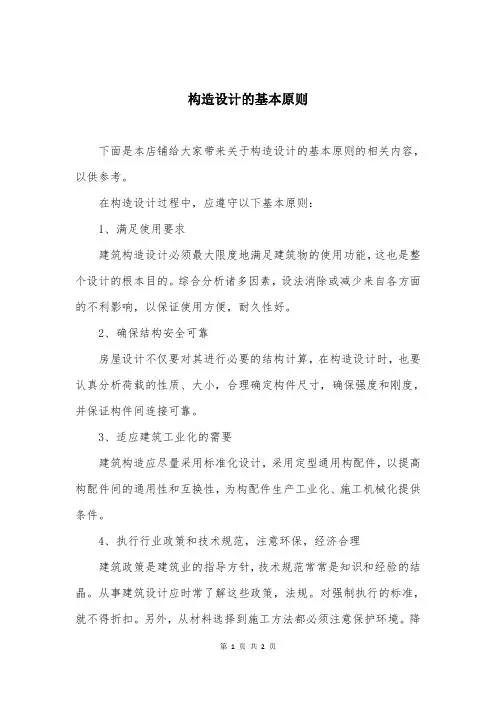

构造设计的基本原则
下面是本店铺给大家带来关于构造设计的基本原则的相关内容，以供参考。

在构造设计过程中，应遵守以下基本原则：
1、满足使用要求
建筑构造设计必须最大限度地满足建筑物的使用功能，这也是整个设计的根本目的。

综合分析诸多因素，设法消除或减少来自各方面的不利影响，以保证使用方便，耐久性好。

2、确保结构安全可靠
房屋设计不仅要对其进行必要的结构计算，在构造设计时，也要认真分析荷载的性质、大小，合理确定构件尺寸，确保强度和刚度，并保证构件间连接可靠。

3、适应建筑工业化的需要
建筑构造应尽量采用标准化设计，采用定型通用构配件，以提高构配件间的通用性和互换性，为构配件生产工业化、施工机械化提供条件。

4、执行行业政策和技术规范，注意环保，经济合理
建筑政策是建筑业的指导方针，技术规范常常是知识和经验的结晶。

从事建筑设计应时常了解这些政策，法规。

对强制执行的标准，就不得折扣。

另外，从材料选择到施工方法都必须注意保护环境。

降
低消耗，节约投资。

5、注意美观
有时一些细部构造，直接影响着建筑物的美观效果。

所以构造方案应符合人们的审美观念。

综上所述，建筑构造设计的总原则应是坚固适用、先进合理、经济美观。

三、简答题1、建筑结构的设计原则有哪些答： 1）知足建筑使用功能的要求； 2）保证结构安全； 3）适应建筑工业化和建筑施工的需要； 4）着重社会、经济和环境效益；5）着重雅观。

2、建筑剖面图指的是什么，其有何用途答：建筑剖面图是用一设想的垂直剖切面将房子剖开，移去察看与剖切平面之间的房子部分，作出节余部分的房子的正投影图，简称剖面图。

建筑剖面图主要表示房子的内部结构、分层状况、各层高度、楼面和地面的结构以及各配件在垂直方向上的互相关系等内容。

在施工中，可作为进行分层、砌筑内墙、铺设楼板和屋面板以及内装饰等工作的依照，是与平、立面图互相配合的不行缺乏的重要图样之一。

3、特级工程和一级工程各有何主要特色答：特级：1）列为国家重点项目或以国际性活动为主的特高级大型公共建筑；2）有全国性历史意义或技术要求特别复杂的中小型公共建筑；3）30 层以上建筑； 4）高大空间有声、光等特别要求的建筑物。

一级： 1）高级大型公共建筑；2）有地域性历史意义或技术要求复杂的中、小型公共建筑； 3）16 层以上、 29 层以下或超出 50m 高的公共建筑。

4、建筑立面色彩办理时，应注意哪些问题答： 1）色彩办理要注意一致与变化，并掌握好尺度。

2）色彩运用应切合建筑性格。

3）色彩运用要与环境有机联合，既要与四周相邻建筑、环境氛围相协调，又要适应各地的天气条件与文化背景。

5、地基与基础的设计有哪些要求答：1）地基应拥有足够的承载能力和平均程度。

2）基础应拥有足够的强度和持久性。

3）经济技术要求。

四、结构图示题1、画图说明民用建筑中承重内、外墙处的定位轴线的地点。

答：2、画图说明地下室的一般防潮结构做法。

答：三、简答题1、保温资料的采纳要求有哪些答：①所采纳的保温资料在正常使用条件下，不会有较大的变形破坏，以保证保温成效和使用寿命。

②在同样保温成效的前提下，导热系数小的资料其保温层厚度和保温结构所占的空间就更小。

但在高温状态下，不要采纳密度太小的保温资料，因为此时这类保温资料的导热系数可能会很大。

建筑构造设计的原则知识点：民用建筑的构造（1）建筑构造的影响因素：荷载因素的影响；环境因素的影响；技术因素的影响；建筑标准的影响。

（2）建筑构造设计的原则：厚实新颖，技术一流，经济合理，美观大方。

（3）高度计算1）推行建筑高度掌控区内建筑高度，其建筑高度应当以绝对海拔高度掌控建筑物室外地面至建筑物和构筑物最高点的高度。

2）非实行建筑高度控制区内建筑高度：①平屋顶应当按建筑物主入口场地室外地面至女儿墙顶点的高度排序，并无女儿墙的建筑物应当排序至其屋面檐口。

②坡屋顶应按建筑物室外地面至屋檐和屋脊的平均高度计算。

3）不扣除建筑高度：①局部突出屋面的楼梯间、电梯机房、水箱间等辅助用房占屋顶面积≤1/4者；②突出屋面的通风道、烟卤、通信设施、装饰构件、花架、空调冷却塔等设备。

（4）室内净高1）地下室、局部夹层、走道等有人员正常活动的最低处的净高不应小于2m。

2）地下室、半地下室可供日常人员采用时，应当合乎安全、卫生及节能环保的建议、且宜利用窗井或下陷庭院等展开自然通风和通风，地下室不应当布置居室；当居室布置在半地下室时，必须实行满足用户通风、通风、日照、防潮、杀菌及安全防水等建议的措施。

3）建筑高度大于m的民用建筑，应设置避难层（间）。

架空层及避难层的净高不应低于2m。

（5）阳台栏杆高度1）临空高度在24m以下时，栏杆高度不应低于1.05m。

2）临空高度在24m及24m以上（包含中高层住宅）时，栏杆高度不应当高于1.10m。

3）上人屋面和交通、商业、旅馆、学校、医院等建筑临开敞中庭的栏杆高度不应低于1.2m。

（6）楼梯结构建议1）主要交通用的楼梯的梯段净宽一般按每股人流宽为0.55m+（0～0.15）m的人流股数确定，并不应少于两股；2）楼梯每个楼梯的踏步一般不应超过18级，亦不应少于3级；3）楼梯平台过道处的净高不应小于2m。

梯段净高不宜小于1.20m；4）靠楼梯井一侧水平扶手长度超过0.50m，其高不应小于1.05m；5）梯段改变方向时，扶手平台转向端的最小宽度不应小于梯段宽度，并不得小于1.20m6）托儿所、幼儿园、中小学校及其他少年儿童专用活动场所，当楼梯井净宽度大于0.2m时，必须采取防止少年儿童坠落的措施。

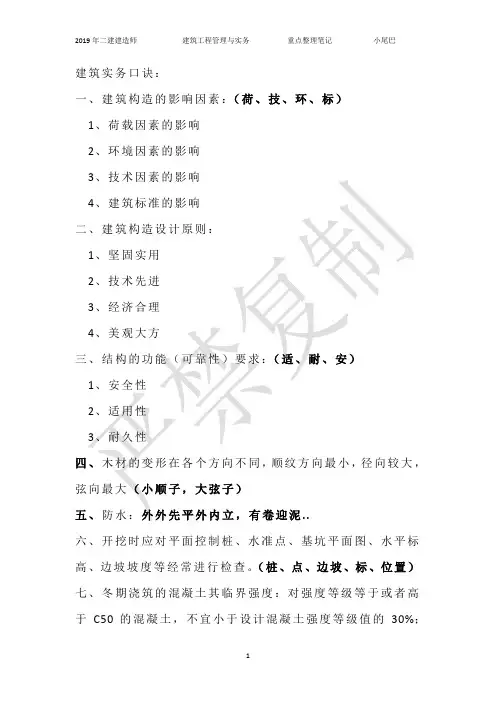

建筑实务口诀：一、建筑构造的影响因素：（荷、技、环、标）1、荷载因素的影响2、环境因素的影响3、技术因素的影响4、建筑标准的影响二、建筑构造设计原则：1、坚固实用2、技术先进3、经济合理4、美观大方三、结构的功能（可靠性）要求：（适、耐、安）1、安全性2、适用性3、耐久性四、木材的变形在各个方向不同，顺纹方向最小，径向较大，弦向最大（小顺子，大弦子）五、防水：外外先平外内立，有卷迎泥..六、开挖时应对平面控制桩、水准点、基坑平面图、水平标高、边坡坡度等经常进行检查。

（桩、点、边坡、标、位置）七、冬期浇筑的混凝土其临界强度：对强度等级等于或者高于C50的混凝土，不宜小于设计混凝土强度等级值的30%；对有抗渗要求的混凝土，不宜小于设计混凝土强度等级值的50%（高三渗五）八、单位工程施工组织设计编制依据：（依法、践约、信用、按图、知己知彼）1、与工程建设有关的法律、法规、文件2、国家现行有关标准和技术经济指标3、工程所在地行政主管部门的批准文件，建设单位对施工的要求4、工程施工合同或招标投标文件5、工程设计文件6、工程施工范围内的现场条件，工程地质及水文地质、气象等自然条件7、与工程有关的资源供应情况8、施工企业的生产能力、机具设备情况、技术水平等。

九、单位工程施工组织设计的基本内容：（资、管、进、场、依、概、部、法）1、编制依据2、工程概况3、施工部署4、施工进度计划5、施工准备与资源配置计划6、主要施工方法7、施工现场平面布置8、主要施工管理计划等十、施工组织设计及时进行修改或补充的情况：（设、法、环、资、方）1、工程设计有重大修改2、有关法律、法规、规范和标准实施、修订和废止3、主要施工方法有重大调整4、主要施工资源配置有重大调整5、施工环境有重大改变十一、施工现场平面布置图包括以下基本内容：（邻、场、拟、三设）1、工程施工场地状况2、拟建建（构）筑物的位置、轮廓尺寸、层数等。

3、工程施工现场的加工设施、存储设施、办公和生活用房等的位置和面积。

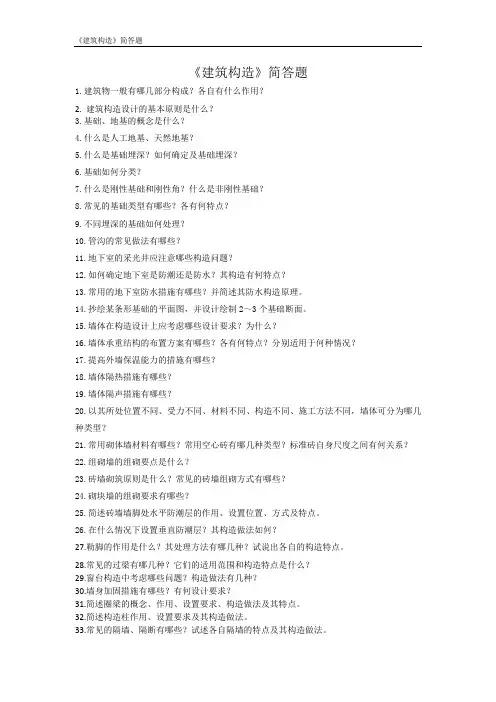

《建筑构造》简答题1.建筑物一般有哪几部分构成？各自有什么作用？2.建筑构造设计的基本原则是什么？3.基础、地基的概念是什么？4.什么是人工地基、天然地基？5.什么是基础埋深？如何确定及基础埋深？6.基础如何分类？7.什么是刚性基础和刚性角？什么是非刚性基础？8.常见的基础类型有哪些？各有何特点？9.不同埋深的基础如何处理？10.管沟的常见做法有哪些？11.地下室的采光井应注意哪些构造问题？12.如何确定地下室是防潮还是防水？其构造有何特点？13.常用的地下室防水措施有哪些？并简述其防水构造原理。

14.抄绘某条形基础的平面图，并设计绘制2～3个基础断面。

15.墙体在构造设计上应考虑哪些设计要求？为什么？16.墙体承重结构的布置方案有哪些？各有何特点？分别适用于何种情况？17.提高外墙保温能力的措施有哪些？18.墙体隔热措施有哪些？19.墙体隔声措施有哪些？20.以其所处位置不同、受力不同、材料不同、构造不同、施工方法不同，墙体可分为哪几种类型？21.常用砌体墙材料有哪些？常用空心砖有哪几种类型？标准砖自身尺度之间有何关系？22.组砌墙的组砌要点是什么？23.砖墙砌筑原则是什么？常见的砖墙组砌方式有哪些？24.砌块墙的组砌要求有哪些？25.简述砖墙墙脚处水平防潮层的作用、设置位置、方式及特点。

26.在什么情况下设置垂直防潮层？其构造做法如何？27.勒脚的作用是什么？其处理方法有哪几种？试说出各自的构造特点。

28.常见的过梁有哪几种？它们的适用范围和构造特点是什么？29.窗台构造中考虑哪些问题？构造做法有几种？30.墙身加固措施有哪些？有何设计要求？31.简述圈梁的概念、作用、设置要求、构造做法及其特点。

32.简述构造柱作用、设置要求及其构造做法。

33.常见的隔墙、隔断有哪些？试述各自隔墙的特点及其构造做法。

34.说明墙面装修的作用、分类、种墙面装修的构造要点及其适用范围。

35.什么是建筑幕墙？常用建筑幕墙的类型有哪些？各有何特点？36.什么是玻璃幕墙？玻璃幕墙如何分类？其构造组成如何？37.简述楼板层和地坪层的构造组成。

附图3-1 勒脚与散水节点处构造2.面砖、瓷砖贴面，见附图3-3。

附图3-3 面砖、瓷砖贴面(a)瓷砖贴面 (b)面砖贴面3.墙身水平防潮层的作用是阻断毛细水，保持墙身干燥。

水平防潮层在所有设有基础的墙中设置，其位置确定主要有以下几种情况，见图3-6。

附图3-6 墙身防潮层的位置(a)地面垫层为密实材料 (b)地面垫层为透水材料 (c)室内地面有高差4.勒脚的构造做法，参见附图3-12。

附图3-12 勒脚的构造做法(a)抹灰面勒脚 (b)饰面砖勒脚 (c)石材面勒脚第三章楼地层一、试题（一）填空题1.楼板按其所用的材料不同，可分为、、等。

2.钢筋混凝土楼板按其施工方式不同分为、和装配整体式楼板三种。

3.现浇梁板式楼板布置中，主梁应沿房间的方向布置，次梁垂直于方向布置。

4.槽形板为提高板的整体刚度和便于搁置，常将板的封闭。

5.预制钢筋混凝土楼板的支承方式有和两种。

6.预制钢筋混凝土空心楼板的搁置应避免出现支承情况，即板的纵长边不得伸入砖墙内。

7.木地面的构造方式有、和粘贴式三种。

8.顶棚按其构造方式不同有和两大类。

(a) (b)附图3-2 楼地层的组成(a)楼板层 (b)地坪层2.阳台栏杆扶手与墙体的两种连接方式，参见附图4-6。

附图3-2 扶手与墙体的连接第四章楼梯电梯台阶一、试题（一）填空题1.楼梯主要由、和三部分组成。

2.每个楼梯段的踏步数量一般不应超过级，也不应少于级。

3.楼梯平台按位置不同分平台和平台。

板式楼梯底面平整，外形简洁，便于施工，但梯段跨度较大时，钢材和混凝土用量较多，不经济。

梁式楼梯的钢材和混凝土用量较少、自重较轻，荷载或梯段跨度较大时使用较经济，但支模和施工较复杂。

5.室外台阶由踏步和平台组成。

踏步宽度一般为300～400 ㎜，踏步高度一般为100～150 ㎜，平台深度一般不小于900㎜。

（四）绘简图题1.金属栏杆与梯段连接的一种做法，参见附图4-1。

第五章屋顶一、试题（一）填空题1.屋顶按采用材料和结构类型的不同可分为、和。
