建筑构造的基本要求

建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝伸缩缝、沉降缝、防震缝：统称为变形缝。

由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。

这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。

一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。

2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。

3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。

基础部分因受温度变化影响较小，一般不须断开。

4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范（2002）。

P112页表分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。

5、缝的构造伸缩缝宽度一般为20-40mm，通常采用30mm。

6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。

①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时，也可以做成错口缝、企口缝等形式。

外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。

②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。

其构造处理需满足地面平整、光洁、防水、卫生等使用要求。

顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。

房屋结构的安全性、适用性及耐久性要求平面力系的平衡条件极其应用荷载的分类钢筋混凝土梁、板、柱的特点及配筋要求砌体结构的特点及技术要求建筑结构设计时不同荷载采用的代表值平面力系的平衡条件利用平衡条件求未知力结构的耐久性要求既有建筑的可靠评定杆件的受力与稳定结构的功能要求与极限状态结构的安全性要求结构的适用性要求按随时间的变异分类按结构的反应分类按荷载作用面大小分类按荷载作用方向分类结构的计算简化钢筋混凝土上结构的优点：就地取材；耐久性好；整体性好；可模型好；耐火性好。

钢筋和混凝土缺点主要是自重大，抗裂性能差，现浇结构模板用量大、工期长。

钢筋混凝土梁的受力特点及配筋要求钢筋混凝土板的受力特点及配筋要求钢筋混凝土柱的受力特点及配筋要求（钢筋混凝土柱是建筑工程中常见的受压构件。

）特点技术要求可变作用（可变荷载或活荷载）：在设计基准期内，其值随时间变化。

如安装荷载、屋面与偶然作用（偶然荷载、特殊荷载）：在设计基准期内可能出现，也可能不出现，而一旦出现静荷载：不使结构或结构构件产生加速度或产生的加速度可以忽略不计，如结构自重、住宅动荷载：使结构或者结构构件产生不可忽略的加速度，例如地震、吊车设备震动、高空坠物均布面荷载Q ：建筑物楼面或者墙面上分布的荷载，如铺设的地板/砖、花岗石、大理石面层线荷载：建筑物原有的楼面或屋面上的各种荷载传到梁上或条形基础上时，可简单的化为单集中荷载：在建筑物原有的楼面或者屋面上放置或悬挂较重物品（如洗衣机、冰箱、空调、垂直荷载：如结构自重，雪荷载等水平荷载:如风荷载，水平地震作用等。

对永久荷载应采用标准值作为代表值；对可变荷载应根据设计要求采用标准值、组合值、频遇值或永久值作为代表值；对偶然荷载应按建筑结构使用特点确定其代表值。

确定可变荷载平衡条件是ΣX=0，ΣY=0和ΣM=0。

利用隔离体法求未知力杆件的简化：杆件可以用轴线来表示杆件的受力形式：结构杆件的基本受力形式按其变形特点可归纳为以下五种：拉伸、压缩、弯曲、剪切和扭转。

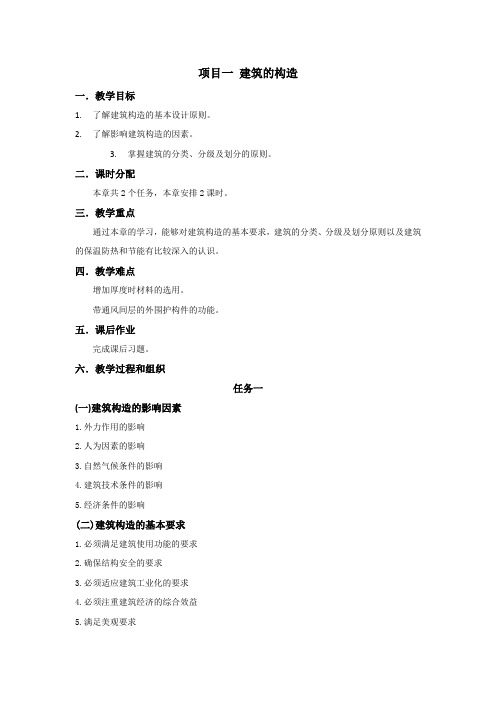

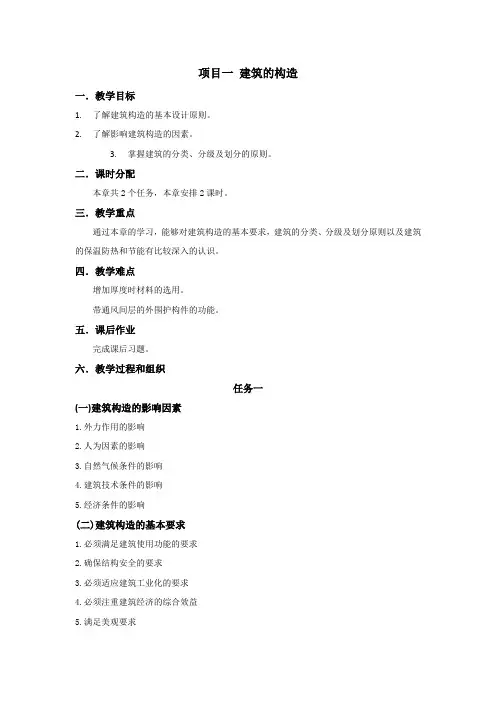

项目一建筑的构造一．教学目标1.了解建筑构造的基本设计原则。

2.了解影响建筑构造的因素。

3.掌握建筑的分类、分级及划分的原则。

二．课时分配本章共2个任务，本章安排2课时。

三．教学重点通过本章的学习，能够对建筑构造的基本要求，建筑的分类、分级及划分原则以及建筑的保温防热和节能有比较深入的认识。

四．教学难点增加厚度时材料的选用。

带通风间层的外围护构件的功能。

五．课后作业完成课后习题。

六．教学过程和组织任务一(一)建筑构造的影响因素1.外力作用的影响2.人为因素的影响3.自然气候条件的影响4.建筑技术条件的影响5.经济条件的影响(二)建筑构造的基本要求1.必须满足建筑使用功能的要求2.确保结构安全的要求3.必须适应建筑工业化的要求4.必须注重建筑经济的综合效益5.满足美观要求知识拓展：建筑保温、防热和节能（一）建筑保温1.增加厚度单一材料维护构件热阻与其厚度成正比，增加厚度可提高热阻，即提高抵抗热流通过的能力。

如双面抹灰240mm厚砖墙的传热阻大约为0.55m2·K/W，而490mm厚双面抹灰砖墙的热阻约为0.91m2·K/W。

但是增加厚度势必会增加维护构件的自重，材料的消耗也会相应增多，且减小了建筑有效面积。

2.合理选材在建筑工程中，一般将导热系数小于0.3W/（m2·K）的材料称为保温材料。

导热系数的大小说明材料传递热量的能力。

选择容重轻、导热系数小的材料，通常用岩棉、玻璃棉、膨胀珍珠岩、泡沫塑料等容重轻、导热系数小的材料起保温作用，而用强度高、耐久性好的材料如砖、混凝土等做承重和维护面层（图1-1-2）。

3.防潮防水构件内部受潮受水会使多孔的保温材料充满水分，导热系数提高，降低维护构件的保温效果。

在低温下，水分形成冰点冰晶，进一步降低保温能力，并因冻融交替而造成冻害，严重影响建筑物的安全性和耐久性（图1-1-3）。

为防止构件受潮受水，除应采取排水措施以外，还应在靠近水、水蒸气和潮气一侧设置防水层、隔气层和防潮层。

建筑构造课程期末总结引言：建筑构造是建筑学的重要基础课程，是从事建筑设计与施工的学生必修课程。

本学期学习了建筑构造课程，通过理论学习和实践操作，我对建筑构造的基本概念、原理和方法有了更深入的了解，并掌握了一定的实践能力。

一、建筑构造的基本概念建筑构造是指建筑物的各种构件、元素按照一定的关系和次序组成的结构体系。

在建筑中，建筑构造起着支撑、固定、分隔和保护的作用，同时也是建筑艺术的表现手段之一。

建筑构造的基本概念包括结构体系、结构材料和结构构件等。

1. 结构体系：建筑物的结构体系是指由各种构件经过相互连接组成的整体结构，一般包括框架结构、壳体结构和组合结构等。

2. 结构材料：建筑中常用的结构材料有钢材、混凝土、砖石和木材等。

不同的结构材料具有不同的力学性能和耐久性能。

3. 结构构件：建筑的结构构件是指构成建筑物不可缺少的组成部分，如柱、梁、板、墙等。

不同的结构构件承担着不同的荷载和力学作用。

二、建筑构造课程的主要内容1. 结构力学基础：学习了受力分析、结构静力学和结构动力学等内容。

通过学习结构力学，我们能够计算和分析结构中的受力状态和变形情况，为结构设计提供依据。

2. 结构体系与构件：学习了不同结构体系的基本形式和组成要素，如框架结构、壳体结构和组合结构等。

同时，对不同的结构构件有了更深入的了解，掌握了构件的功能和应用。

3. 结构材料与构造工艺：学习了建筑中常用的结构材料的特点、性能和选择原则，如钢结构、混凝土结构和木结构等。

学习了不同结构材料的施工工艺和处理方法。

4. 结构设计与分析：学习了建筑结构设计的基本方法和要求，掌握了结构设计的基本流程。

同时，学习了结构分析的方法和软件工具的应用，能够对结构进行稳定性分析和受力计算。

5. 结构施工与检测：学习了建筑结构的施工工艺和施工方法。

了解了建筑结构施工中可能遇到的问题和解决方案。

同时，学习了结构检测的方法和标准，能够对结构进行质量检测和评估。

三、建筑构造课程的实践教学本学期的建筑构造课程中，我们进行了一系列的实践教学活动，如实验室实习、模型制作和工地参观等。

第三节构造要求一、高厚比验算高厚比β是指墙、柱的计算高度与其相应边长h 的比值。

即β＝H0/h。

验算高厚比的目的是防止墙柱在施工过程中以及在使用阶段中因砌筑质量，轴线偏差或突然的振动等原因引起大挠曲变形而产生的失稳破坏。

高厚比也是计算构件承载力中的一个基本参数。

《砌体结构设计规范》采用允许高厚比[β]用来控制墙、柱的最大高厚比β。

这是从构造上确保墙、柱具有必要刚度和稳定性的重要措施，是承载力极限状态设计的前提。

（一）一般墙、柱的高厚比验算墙、柱的高厚比应按式（5 -4 ）验算：式中H0―墙、柱的计算高度，按《砌体结构设计规范》第5 . 1 . 3 条采用；h ―墙厚或矩形柱与H0相对应的边长；μ1―自承重墙允许高厚比的修正系数；μ2―有门窗洞口墙允许高厚比的修正系数；[β]―墙、柱的允许高厚比，应按表5 -17 采用。

（1 ）当与墙连接的相邻两横墙间的距离s≤μ1μ2 [β] h时，墙的高度可不受本条限制；（ 2 ）变截面柱的高厚比可按上、下截面分别验算，其算上柱的高厚比时，墙、柱的允许高厚比可按表5 -15 其计算高度可按表5 -16 采用。

验的数值乘以 1 . 3 后采用。

（二）带壁柱墙和带构造柱墙的高厚比验算带壁柱墙和带构造柱墙的高厚比验算，应按下列规定进行（1）按公式（5-4）验算带壁柱墙的高厚比，此时公式中h应改用带壁柱墙截面的折算厚度hT，在确定截面回转半径时，墙截面的翼缘宽度，可按《砌体规范》第4．2．8条的规定采用；当确定带壁柱墙的计算高度H0时，s应取相邻横墙间的距离。

（2）当构造柱截面宽度不小于墙厚时，可按公式（5-4）验算带构造柱墙的高厚比，此时公式中h取墙厚；当确定墙的计算高度时，s应取相邻横墙间的距离；墙的允许高厚比[β]可乘以提高系数μC；式中γ——系数。

对细料石、半细料石砌体，γ=0；对混凝土砌块、细料石、毛料石及毛石砌体，γ=1．0；其他砌体，γ=1．5；bc——构造柱沿墙长方向的宽度；l——构造柱的间距。

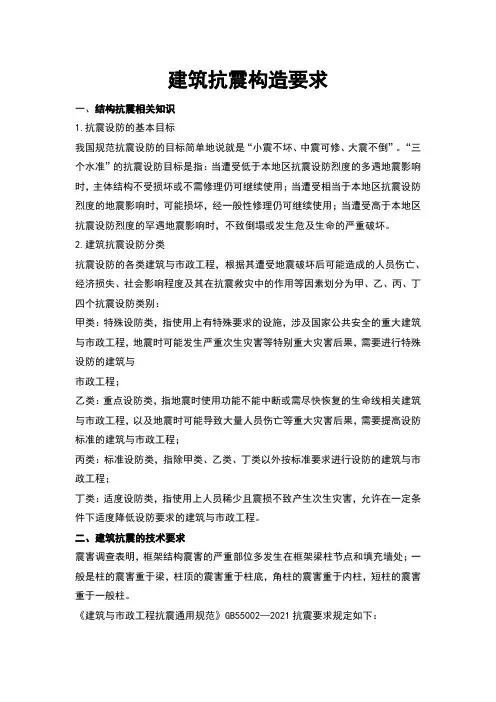

建筑抗震构造要求一、结构抗震相关知识1.抗震设防的基本目标我国规范抗震设防的目标简单地说就是“小震不坏、中震可修、大震不倒”。

“三个水准”的抗震设防目标是指：当遭受低于本地区抗震设防烈度的多遇地震影响时，主体结构不受损坏或不需修理仍可继续使用；当遭受相当于本地区抗震设防烈度的地震影响时，可能损坏，经一般性修理仍可继续使用；当遭受高于本地区抗震设防烈度的罕遇地震影响时，不致倒塌或发生危及生命的严重破坏。

2.建筑抗震设防分类抗震设防的各类建筑与市政工程，根据其遭受地震破坏后可能造成的人员伤亡、经济损失、社会影响程度及其在抗震救灾中的作用等因素划分为甲、乙、丙、丁四个抗震设防类别：甲类：特殊设防类，指使用上有特殊要求的设施，涉及国家公共安全的重大建筑与市政工程，地震时可能发生严重次生灾害等特别重大灾害后果，需要进行特殊设防的建筑与市政工程；乙类：重点设防类，指地震时使用功能不能中断或需尽快恢复的生命线相关建筑与市政工程，以及地震时可能导致大量人员伤亡等重大灾害后果，需要提高设防标准的建筑与市政工程；丙类：标准设防类，指除甲类、乙类、丁类以外按标准要求进行设防的建筑与市政工程；丁类：适度设防类，指使用上人员稀少且震损不致产生次生灾害，允许在一定条件下适度降低设防要求的建筑与市政工程。

二、建筑抗震的技术要求震害调查表明，框架结构震害的严重部位多发生在框架梁柱节点和填充墙处；一般是柱的震害重于梁，柱顶的震害重于柱底，角柱的震害重于内柱，短柱的震害重于一般柱。

《建筑与市政工程抗震通用规范》GB55002—2021抗震要求规定如下：1.一般规定(1)混凝土结构房屋以及钢-混凝土组合结构房屋中，框支梁、框支柱及抗震等级不低于二级的框架梁、柱、节点核芯区的混凝土强度等级不应低于C30。

(2)对于框架结构房屋，应考虑填充墙、围护墙和楼梯构件的刚度影响，避免不合理设置而导致主体结构的破坏。

(3)建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。
