1室内分布系统介绍

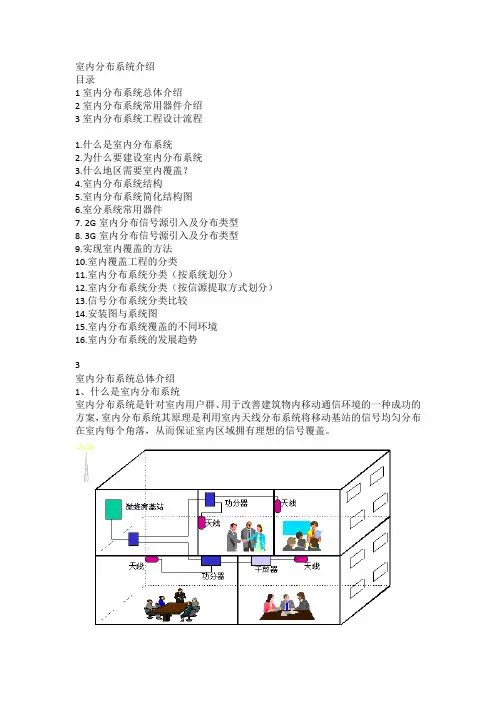

室内分布系统介绍目录1室内分布系统总体介绍2室内分布系统常用器件介绍3室内分布系统工程设计流程1.什么是室内分布系统2.为什么要建设室内分布系统3.什么地区需要室内覆盖？4.室内分布系统结构5.室内分布系统简化结构图6.室分系统常用器件7. 2G室内分布信号源引入及分布类型8. 3G室内分布信号源引入及分布类型9.实现室内覆盖的方法10.室内覆盖工程的分类11.室内分布系统分类（按系统划分）12.室内分布系统分类（按信源提取方式划分）13.信号分布系统分类比较14.安装图与系统图15.室内分布系统覆盖的不同环境16.室内分布系统的发展趋势3室内分布系统总体介绍1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。

由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。

质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。

容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。

由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。

3.什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。

室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。

话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。

发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。

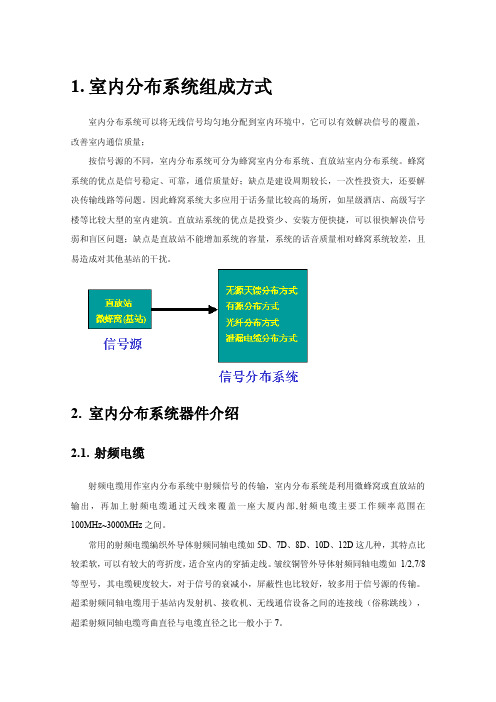

室内分布系统简介室内分布系统是将信号源信号均匀地分布在建筑物内部的每个地方，以实现室内覆盖。

这种方式可以彻底解决室内覆盖的问题，但设计较复杂，而且采用的结构不成本亦不同。

按传输介质分为：电分布系统和光纤分布系统电分布系统分为：有源分布系统和五源分布系统，有源分布系统增加常见的器件有：干线放大器有源分布系统相对无源分布系统来说覆盖的范围更大，但是有源的系统维护的点要多维护起来要更加麻烦一些。

光纤分布系统：由于服务区域间隔比较远，需要覆盖区域面积大的情况下。

但是一般成本要高一些。

耦合器：是一种非等功率分配的功率分配器件信源：宏蜂窝基站（含BBU+RRU）、微蜂窝基站、直放站等。

计算方法：方向性＝隔离度－耦合度（例如6dB的隔离度是38dB，耦合度实测是.5dB，则方向性＝隔离度－耦合度＝38－.5=35dB。

宏蜂窝基站具有功率大的优点，对扩大覆盖范围较为有利，但投资较大，安装不便，需要的配套设施多，在室内分布系统服务区域内话务量不高的情况下会造成系统资源的浪费。

微蜂窝基站相比于宏蜂窝基站安装便利，投资较小，但输出功率略小。

在室内分布系统吸收的话务量未达到微蜂窝基站设计的话务量时仍会有话务资源的浪费。

RRU 相对于微蜂窝容量配置灵活，远端体积小，安装相对便利，但是需要宏基站的BBU 和光传输，有一定的限制条件。

直放站安装方便，投资最小，但有可能造成系统内与外界网络的干扰，同时在系统服务区域话务量较高时会增加施主基站小区的负担。

馈线：测量主机上行噪声电平P NO，根据RX，基站发射功率P C（CDMA：33dBm，GSM：40dBm），基站天线增益一般取14dBi，因从基站到施主天线之间的上、下行空间损耗L P基本相同，即L P=（P C+14）-RX，由此计算到达基站端的噪声L NT=P NO-L P，为使得到达基站端的噪声不高于-120dBm。

干扰基站的原因：上行输出噪声干扰，.放大器线性不好，下行交调产物串入上行干扰基站，收发天线隔离不够，系统自激GSM中跳频可分为基带跳频和射频跳频两种。

室内分布系统室内分布系统解决的问题近年来，随着移动通信的快速发展，移动电话已逐渐成为人民群众日常生活中广泛使用的一种现代化通信工具，同时广大移动用户对移动通信服务质量的要求也越来越高，他们已不再单单满足于良好的室外移动通信服务，而且也要求在室内（特别是星级酒店、大型商场、高级写字楼等）能享受优质的移动通信服务。

而现代建筑由于多以钢筋混凝土为骨架，再加上全封闭式的外装修，对无线电信号的屏蔽衰减特别厉害，使通话质量严重下降。

具体影响如下，在大型建筑的低层、地下商场、地下停车场等环境下，基站接收信号十分微弱，导致手机无法正常使用，形成了信号覆盖的盲区；在大型建筑的中间楼层，由于手机可以接收到周围多个不同基站的信号，使基站信号发生重叠，产生乒乓效应，严重影响了手机的正常使用；在大型建筑的高层部分，进入室内的无线信号非常杂乱，既有附近几个基站的信号，也有不远处基站的信号通过直射、折射、反射、绕射等方式进入室内，导致室内接收信号忽强忽弱极为不稳定，同频、邻频干扰十分严重。

手机在这种环境下使用，在空闲状态时小区重选频繁，在通话过程中频繁进行切换，话音质量受到极大影响，容易产生掉话现象。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度太大，信道十分拥挤，手机上线困难。

因此，如何解决好室内信号的覆盖问题，满足广大用户的需求，提高网络质量，已变得越来越重要，也成为网络优化工作的一个重点。

为解决以上所说的室内信号覆盖不理想的问题，目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。

就是将基站的信号通过有线方式直接引入到室内的每一个区域，再通过小型天线将基站信号发送出去，从而达到消除室内覆盖盲区、抑制干扰的目的，为楼内的移动通信用户提供稳定、可靠的室内信号，使用户在室内也能享受高质量的移动通信服务。

室内分布系统概述1、室内分布系统的组成室内分布系统主要由三部分组成：信号源设备（微蜂窝、宏峰窝基站或室内直放站）；室内布线及其相关设备（同轴电缆、光缆、泄漏电缆、电端机、光端机等）；干线放大器、功分器、耦合器、室内天线等设备。

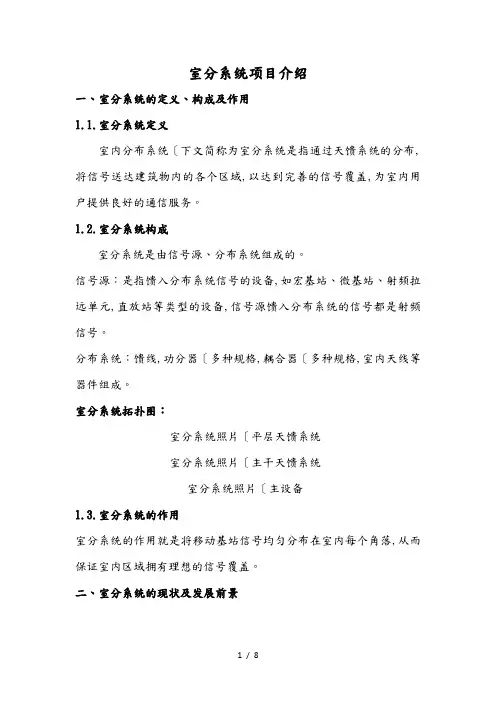

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统〔下文简称为室分系统是指通过天馈系统的分布,将信号送达建筑物内的各个区域,以达到完善的信号覆盖,为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备,如宏基站、微基站、射频拉远单元,直放站等类型的设备,信号源馈入分布系统的信号都是射频信号。

分布系统：馈线,功分器〔多种规格,耦合器〔多种规格,室内天线等器件组成。

室分系统拓扑图：室分系统照片〔平层天馈系统室分系统照片〔主干天馈系统室分系统照片〔主设备1.3.室分系统的作用室分系统的作用就是将移动基站信号均匀分布在室内每个角落,从而保证室内区域拥有理想的信号覆盖。

二、室分系统的现状及发展前景室内分布覆盖系统领域一直是运营商投资的一个重要部分。

从事无线通信的人都知道,无论是2G时代,3G时代,还是如火如荼的4G时代,即便是以后的5G时代,室分是必不可少的重头戏。

因此室分行业的前景也是相当乐观的,室分业务量也会在未来几年内出现大幅上升。

这是由以下几点决定的：1、城市的建设催生大量的室内区域,而用户大部分时间都是在室内。

据统计数据业务更是绝大部分发生在室内区域,随着全球变暖,空气质量恶化,用户要不在车里,要不在办公室,要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难,高楼大厦林立,一个优质的站址相当难取。

加上人们环保意识越来越全面,基站天线除了立在公共区域,CBD区域、高档社区、大型公共建筑不太可能建站,一是无法选取,二是影响建筑格局。

3、从2G时代统计,80%的室内区域依靠宏站覆盖。

但随着资费降低,用户攀升,话务量日益增长,宏站压力巨大,频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设,分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G频段高,损耗大,按照既有的2G基站布局叠加3G网络并不能吸收大部分的室内业务。

室分系统项目介绍一、室分系统的定义、构成及作用1.1.室分系统定义室内分布系统（下文简称为室分系统）是指通过天馈系统的分布，将信号送达建筑物内的各个区域，以达到完善的信号覆盖，为室内用户提供良好的通信服务。

1.2.室分系统构成室分系统是由信号源、分布系统组成的。

信号源：是指馈入分布系统信号的设备，如宏基站、微基站、射频拉远单元，直放站等类型的设备，信号源馈入分布系统的信号都是射频信号。

分布系统：馈线，功分器（多种规格），耦合器（多种规格），室内天线等器件组成。

室分系统拓扑图：层天馈系统）平室分系统照片（干天馈系统）室分系统照片（主设备）主室分系统照片（用统的系作1.3.室分就是将移动基站信号均匀分布在室内每个角落，室分系统的作用拥有理想的信号覆盖。

从而保证室内区域展前景发的现状及分二、室系统领域一直是运营商投资的一个重要部分。

从室内分布覆盖系统荼如3G 时代，还是如火时代，知道，无论是事无线通信的人都2G时代，室分是必不可少的重头戏。

因5G 时代，即便是以后的的4G也是相当乐观的，室分业务量也会在未来几年内此室分行业的前景是由以下几点决定的：出现大幅上升。

这、城市的建设催生大量的室内区域，而用户大部分时间都是在室内。

1据统计数据业务更是绝大部分发生在室内区域，随着全球变暖，空气质量恶化，用户要不在车里，要不在办公室，要不在家里。

很少有人在室外过多使用手机。

2、目前宏网选址困难，高楼大厦林立，一个优质的站址相当难取。

加上人们环保意识越来越全面，基站天线除了立在公共区域，CBD区域、高档社区、大型公共建筑不太可能建站，一是无法选取，二是影响建筑格局。

3、从2G 时代统计，80%的室内区域依靠宏站覆盖。

但随着资费降低，用户攀升，话务量日益增长，宏站压力巨大，频率资源与爆发式的容量需求形成矛盾。

这将促使运营商加快室分建设，分担宏站压力。

相当部分的宏网投资将转向室分系统的投入。

而且3G 频段高，损耗大，按照既有的2G 基站布局叠加3G 网络并不能吸收大部分的室内业务。

【科普】室内分布系统2014-12-23网优雇佣军1、什么是室内分布系统室内分布系统是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，室内分布系统其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

2、为什么要建设室内分布系统室内移动通信环境有太多需要完善的地方：业务需要：室内有大量的用户分布，特别对于高速数据业务，大量业务分布在室内。

覆盖方面：由于室内的复杂结构，建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，致使大楼的地下室一、二层场强较弱，甚至存在一些盲区。

由于室内的覆盖不好，容易出现手机掉网的现象，造成寻呼无响应，用户不在服务区现象。

质量方面：建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现断音、掉话现象。

容量方面：建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象。

由于室内覆盖存在上述问题，因此出现了解决室内覆盖的解决方案——室内分布系统。

3、什么地区需要室内覆盖？室内盲区新建大型建筑、停车场、办公楼、宾馆和公寓等。

室外盲区公路隧道、下沉式隧道、铁路隧道、地铁等。

话务量高的大型室内场所车站、机场、商场、体育馆、购物中心等。

发生频繁切换的室内场所高层建筑的顶部，收到多个基站的功率近似的信号。

4、室内分布系统结构室内分布系统组成室内分布系统示意图5、室内分布系统简化结构图6、室内分布系统常用器件7、实现室内覆盖的方法RRU接入方式以BBU+RRU的方式进行射频拉远，为室内分布系统提供信源，BBU与RRU之间通过光纤连接，不同运营商安装方法有所不同，例如电信的BBU安装在基站，RRU安装于覆盖场所；移动的BBU与RRU大多数安装在覆盖场所。

微蜂窝有线接入方式是以室内微蜂窝系统作为室内覆盖系统的信号源，即有线接入方式。

室内覆盖系统介绍1.1 室内覆盖系统构成室内覆盖系统为基站信号通过无源器件进行分路，经由馈线将无线信号分配到每一付分散安装在建筑物各个区域的低功率天线上，从而实现室内信号的均匀分布。

在某些需要延伸覆盖的场合，使用干线放大器对输入的信号进行中继放大，达到扩大覆盖范围的目的。

该系统主要包括干线放大器、射频同轴电缆、功分器、耦合器、电桥、天线等器件。

该系统主要由以下部分构成：1. 信号源：BBU+RRU、宏蜂窝、微蜂窝和直放站。

2. 功率分配系统：光纤分布系统、泄露电缆和各种无源、有源分布系统，包含：3. 干线放大器：低噪声功率放大器。

4. 室内天线：吸顶全向天线、壁挂定向天线或者八木天线。

5. 馈线和接头：阻燃馈线和适配7/8”和1/2”等阻燃馈线的N 型、7/16 型接头。

如下图所示：图1. 室内分系统构成室内覆盖系统的方案设计灵活，可根据不同的室内覆盖场景和需求采用相应的系统设计方案。

实现室内无线信号的良好覆盖需解决好两方面的问题，即采用适当的信源提取方式和选择最佳的室内布线形式，以达到功率的合理分配。

1.2 功率分配系统的设备组成功率分配系统包含：同轴分布式天线系统、泄露电缆、光纤分布系统功率分配系统由有源设备和无源设备组成。

有源设备为直放站、干放、光纤近端（远端）机等；无源天馈系统由功分器、耦合器、电桥和分布式天线等无源器件组成，如下所述：1.2.1 无源器件1.2.1.1 天线天线是将传输线中的电磁能转化成自由空间的电磁波或将空间电磁波转化成传输线中的电磁能的设备，天线的主要指标有：增益、带宽、极化方式、波瓣角（垂直和水平）、前后比、驻波比。

通信天线种类按工作频段分为：超长波、长波、中波、短波、超短波、微波天线；按方向性分为：全向、定向天线；按结构特性：线天线、面天线。

主要应用的天线种类有：全向吸顶天线，定向壁挂天线，定向八木天线，下面对其进行简述：1.全向吸顶天线全向吸顶天线在室内覆盖系统应用中主要安装在天花板上，增益一般为3dBi，主要用于常规区域的覆盖。
