叠加定理

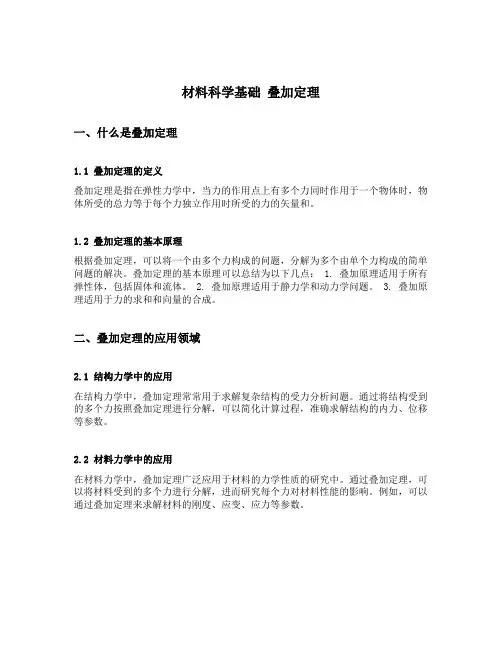

材料科学基础叠加定理一、什么是叠加定理1.1 叠加定理的定义叠加定理是指在弹性力学中，当力的作用点上有多个力同时作用于一个物体时，物体所受的总力等于每个力独立作用时所受的力的矢量和。

1.2 叠加定理的基本原理根据叠加定理，可以将一个由多个力构成的问题，分解为多个由单个力构成的简单问题的解决。

叠加定理的基本原理可以总结为以下几点： 1. 叠加原理适用于所有弹性体，包括固体和流体。

2. 叠加原理适用于静力学和动力学问题。

3. 叠加原理适用于力的求和和向量的合成。

二、叠加定理的应用领域2.1 结构力学中的应用在结构力学中，叠加定理常常用于求解复杂结构的受力分析问题。

通过将结构受到的多个力按照叠加定理进行分解，可以简化计算过程，准确求解结构的内力、位移等参数。

2.2 材料力学中的应用在材料力学中，叠加定理广泛应用于材料的力学性质的研究中。

通过叠加定理，可以将材料受到的多个力进行分解，进而研究每个力对材料性能的影响。

例如，可以通过叠加定理来求解材料的刚度、应变、应力等参数。

地球物理学中，叠加定理被广泛应用于地震波的传播和反演中。

地震波在地球中传播时，会受到多个力的作用，包括地壳变形力、地震源力等。

通过叠加定理，可以将多个力的作用分解，准确计算地震波的传播路径、速度等参数。

2.4 其他领域中的应用叠加定理不仅仅局限于上述领域，在其他领域也有广泛的应用。

例如，电磁学中的电场叠加定理和磁场叠加定理，流体力学中的流速叠加定理等。

三、叠加定理的数学表达3.1 叠加定理的矢量表达叠加定理可以用矢量的加法运算来表示。

如果一个物体受到多个力F1, F2, …,Fn作用，则物体所受的合力F等于各个力的矢量和： F = F1 + F2 + … + Fn3.2 叠加定理的向量分解叠加定理还可以通过向量分解的方式进行求解。

将力F分解为与坐标轴平行的分力Fx, Fy, Fz，可以通过以下公式进行求解： F = Fx + Fy + Fz四、叠加定理的应用案例4.1 结构力学的应用案例假设一个简支梁要承受两个力，一个力的方向为沿x轴正向的F1，另一个力的方向为沿y轴正向的F2。

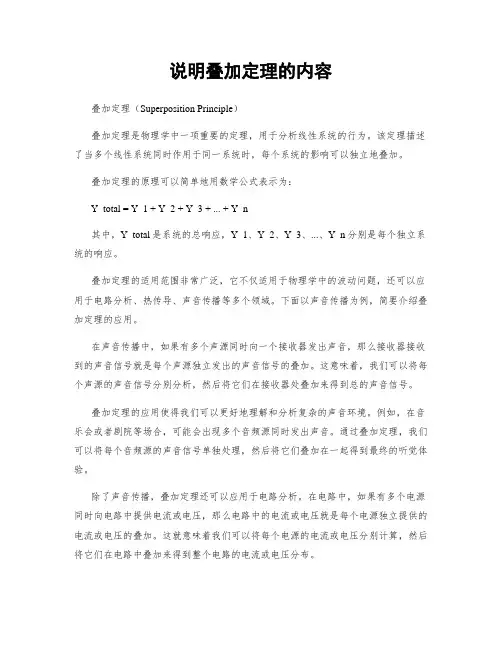

说明叠加定理的内容叠加定理（Superposition Principle）叠加定理是物理学中一项重要的定理，用于分析线性系统的行为。

该定理描述了当多个线性系统同时作用于同一系统时，每个系统的影响可以独立地叠加。

叠加定理的原理可以简单地用数学公式表示为：Y_total = Y_1 + Y_2 + Y_3 + ... + Y_n其中，Y_total是系统的总响应，Y_1、Y_2、Y_3、...、Y_n分别是每个独立系统的响应。

叠加定理的适用范围非常广泛，它不仅适用于物理学中的波动问题，还可以应用于电路分析、热传导、声音传播等多个领域。

下面以声音传播为例，简要介绍叠加定理的应用。

在声音传播中，如果有多个声源同时向一个接收器发出声音，那么接收器接收到的声音信号就是每个声源独立发出的声音信号的叠加。

这意味着，我们可以将每个声源的声音信号分别分析，然后将它们在接收器处叠加来得到总的声音信号。

叠加定理的应用使得我们可以更好地理解和分析复杂的声音环境。

例如，在音乐会或者剧院等场合，可能会出现多个音频源同时发出声音。

通过叠加定理，我们可以将每个音频源的声音信号单独处理，然后将它们叠加在一起得到最终的听觉体验。

除了声音传播，叠加定理还可以应用于电路分析。

在电路中，如果有多个电源同时向电路中提供电流或电压，那么电路中的电流或电压就是每个电源独立提供的电流或电压的叠加。

这就意味着我们可以将每个电源的电流或电压分别计算，然后将它们在电路中叠加来得到整个电路的电流或电压分布。

通过叠加定理，我们可以更好地理解电路中各个部分的行为，并且通过分析每个电源的影响，可以设计出更加复杂的电路。

例如，在电子设备中，可能会有多个电源供电不同的电路模块。

通过叠加定理，我们可以将每个电路模块独立分析，最终得到整个电子设备的电流分布情况。

总之，叠加定理是物理学中一项非常重要的定理，它描述了线性系统的行为。

通过叠加定理，我们可以更好地理解和分析复杂系统中各个部分的行为，从而推断整个系统的行为。

第二章电阻电路§2-5 叠加定理叠加定理是线性电路的一个重要的基本性质，是构成其它网络理论的基础，它说明了在线性电路中各个电源作用的独立性。

正确掌握叠加定理将能使我们进一步加深对线性电路的认识。

一、叠加定理的内容在复杂电路中，往往电路里含有多个独立源，因此，其中每条支路的电流或电压都是这些电源共同作用的结果。

叠加定理的内容是：在有两个或两个以上独立电源共同作用的线性电路中，任一支路中的电压和电流等于各个独立电源分别单独作用时在该支路中产生的电压和电流的代数和。

21R R U I S +='211R R I R I S +=''I I I ''+'=即两个电源共同作用的电路中，在支路中产生的电流等于它们分别单独作用于电路时，在该支路产生的电流的叠加。

这种叠加的性质可以推广到任何线性电路。

叠加原理不仅是电路分析的基础，更重要的是线性电路的许多定理和方法也是由叠加定理导出的。

在应用叠加定理时，一定要正确理解它的含义以及正确处理独立源单独作用。

一个独立源单独作用就意味着其它电源不作用（电源不作用又称为电源置零），电压源不作用是指电压源的电压为零，电流源不作用是指电流源的电流为零。

在具体应用时，就是将不作用的电压源用短路来代替，但电压源的内阻要保留；不作用的电流源用开路来代替，其内阻同样要保留在电路中。

如果电路中含有受控源，由于受控源不具备独立供电的能力，因此，在分析此类电路时，受控源保留在电路中，不用进行短路或开路处理。

二、应用叠加定理的解题步骤应用叠加定理分析多独立电源的线性电路的一般步骤如下：（1）设定所求支路电流、电压的参考方向，并标示于电路图中。

（2）分别作出每一独立电源单独作用时的电路，这时其余所有独立电源置零，即电压源短路，电流源开路。

若含有受控源时，每一独立电源单独作用时，受控源均应保留。

（3）分别计算出每一独立电源单独作用时，待求支路的电流或电压。

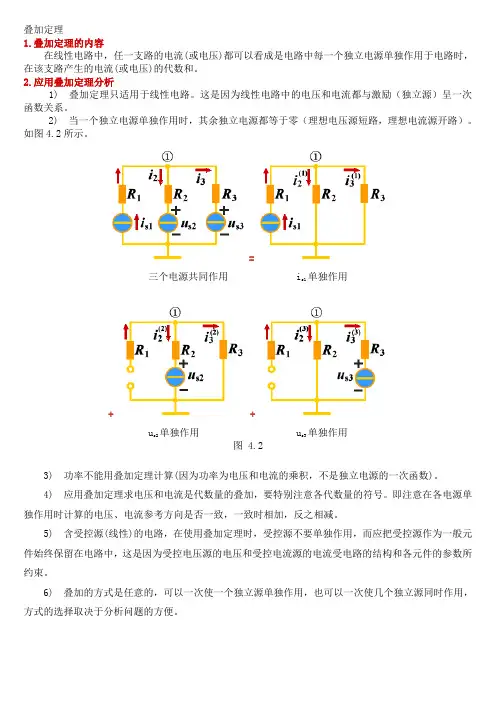

叠加定理1.叠加定理的内容在线性电路中，任一支路的电流(或电压)都可以看成是电路中每一个独立电源单独作用于电路时，在该支路产生的电流(或电压)的代数和。

2.应用叠加定理分析1) 叠加定理只适用于线性电路。

这是因为线性电路中的电压和电流都与激励（独立源）呈一次函数关系。

2) 当一个独立电源单独作用时，其余独立电源都等于零（理想电压源短路，理想电流源开路）。

如图4.2所示。

=三个电源共同作用is1单独作用+ +u s2单独作用us3单独作用图 4.23) 功率不能用叠加定理计算(因为功率为电压和电流的乘积，不是独立电源的一次函数)。

4) 应用叠加定理求电压和电流是代数量的叠加，要特别注意各代数量的符号。

即注意在各电源单独作用时计算的电压、电流参考方向是否一致，一致时相加，反之相减。

5) 含受控源(线性)的电路，在使用叠加定理时，受控源不要单独作用，而应把受控源作为一般元件始终保留在电路中，这是因为受控电压源的电压和受控电流源的电流受电路的结构和各元件的参数所约束。

6) 叠加的方式是任意的，可以一次使一个独立源单独作用，也可以一次使几个独立源同时作用，方式的选择取决于分析问题的方便。

3.叠加定理的应用例4－1 求图示电路的电压U.例4－1图解：应用叠加定理求解。

首先画出分电路图如下图所示当12V电压源作用时，应用分压原理有：当3A电流源作用时，应用分流公式得：则所求电压：例4－2计算图示电路的电压u 。

例4－2图解：应用叠加定理求解。

首先画出分电路图如下图所示当 3A 电流源作用时：其余电源作用时：则所求电压：本例说明：叠加方式是任意的，可以一次一个独立源单独作用，也可以一次几个独立源同时作用，取决于使分析计算简便。

例4－3计算图示电路的电压u 电流i 。

例4－3 图解：应用叠加定理求解。

首先画出分电路图如下图所示当 10V 电源作用时：解得：当5A电源作用时，由左边回路的KVL：解得：所以：注意：受控源始终保留在分电路中。

名词解释叠加定理
叠加定理（Superposition Theorem）是指在向量或矢量分析中，当多个向量或矢量叠加时，其总和等于各个向量或矢量分别加起来的和。

这个定理可以被应用于许多领域，例如物理学、工程学、计算机科学等。

在物理学中，叠加定理常常被用于解决矢量场问题，例如电场、磁场等。

在这些场中，多个矢量叠加后会产生一个总场，这个总场等于各个矢量单独作用时的和。

在工程学中，叠加定理可以被应用于结构分析、振动分析、流体动力学等领域。

例如，在结构分析中，多个力的叠加可以产生一个总力，这个总力等于各个力分别作用时的和。

在计算机科学中，叠加定理可以被应用于图像处理、信号处理等领域。

例如，在图像处理中，多个像素点的叠加可以产生一个总像素值，这个总像素值等于各个像素点分别作用时的和。

总之，叠加定理是一种基本的数学工具，可以被广泛应用于许多领域。

通过这个定理，我们可以更方便地解决一些复杂的问题，例如多个矢量或力的叠加、多个像素点的叠加等。

说明叠加定理的内容叠加定理是数学中的一个重要概念，它是在解决复杂问题时经常使用的一种方法。

叠加定理也被称为线性叠加原理，它描述了当两个或多个影响某个系统的因素同时存在时，系统的总影响等于每个因素单独存在时的影响之和。

一、基本概念1. 叠加定理的定义叠加定理是指对于一个线性系统，如果有多个输入信号同时作用于该系统，则该系统输出信号等于每个输入信号分别作用于该系统所产生的输出信号之和。

2. 线性系统线性系统是指满足以下两个条件的系统：（1）可叠加性：当两个或多个输入同时作用于该系统时，输出信号等于每个输入分别作用于该系统所产生的输出信号之和。

（2）比例性：当输入信号乘以一个常数k时，输出信号也会乘以k。

3. 叠加定理适用范围叠加定理适用于所有线性系统。

例如，在电路中，电流、电压、功率等都遵循线性规律。

因此，在电路中可以使用叠加定理来求解复杂问题。

二、具体应用1. 电路中的应用在电路中，我们可以使用叠加定理来求解复杂电路中的电流、电压等问题。

例如，当一个电路中有多个电源时，我们可以将每个电源单独考虑，然后将它们的输出信号相加得到整个电路的输出信号。

2. 物理学中的应用在物理学中，叠加定理也有广泛的应用。

例如，在光学中，我们可以将多个光源的光线分别考虑，然后将它们的光线相加得到整个系统的光线。

3. 声学中的应用在声学中，叠加定理也被广泛应用。

例如，在音响系统中，我们可以将多个音源产生的声音分别考虑，然后将它们的声音相加得到整个系统的声音。

三、具体案例1. 电路中的案例假设有一个由两个电源组成的电路（如图1所示），其中V1=10V，R1=5Ω；V2=20V，R2=10Ω。

求解该电路中通过R1和R2各自所流过的电流值。

根据叠加定理，我们可以分别计算出在V1和V2作用下通过R1和R2所流过的电流值。

首先考虑当只有V1作用时通过R1的电流值，根据欧姆定律可得：I1=V1/R1=10/5=2A然后考虑当只有V2作用时通过R1的电流值，根据欧姆定律可得：I2=V2/R2=20/10=2A因此，当V1和V2同时作用时通过R1的电流值为：I=I1+I2=2+2=4A同样地，我们可以计算出当V1和V2同时作用时通过R2的电流值为：I'=V1/R1+V2/R2=10/5+20/10=4A因此，该电路中通过R1和R2各自所流过的电流值分别为4A和4A。

叠加定理余姚市职成教中心学校陈雅萍什么是叠加定理？叠加定理：由线性电阻和多个电源组成的线性电路中，任何一个支路中的电流 （或电压）等于各个电源单独作用时，在此支路中所产生的电流（或 电压）的代数和。

运用叠加定理 实际上是把一个复杂电路分解成几个简单电路来进行求解，然后将计算结果进行叠加。

E 1单独作用E 1、E 2两个电源E 2单独作用叠加定理解题步骤：1.在原电路中标出各支路电流的参考方向；2.分别求出各电源单独作用时各支路电流的大小和实际方向；3.对各支路电流进行叠加，求出最后结果。

注意：当假设一个电源单独作用时，要保持电路中的所有电阻不变，其余电源不起作用，即把电压源用短路线代替，电流源用开路代替。

【例1】如图所示电路中，已知 R 1= R 2= R 3=10Ω, E 1= E 2= 20V,试用叠加定理求各支路电流。

解： 1.在原电路中标出各支路电流的参考方向；1I 2I 3I 2.E 1单独作用时各支路电流的大小和实际方向；3.E 2单独作用时各支路电流的大小和实际方向；R 2ǁR 3+R 1R 1ǁR 3+R 2小提示：对各支路电流进行叠加时，要注意电流的正负号。

当各电源单独作用时支路电流的实际方向与原电路中参考方向一致时，电流值取正，反之，电流值取负。

值得注意：叠加定理只能用来求电路中的电压或电流，而不能用来计算功率。

叠加定理1.什么是叠加定理2.叠加定理的解题步骤复杂电路 简单电路注意：1.解题前，一定要先设定各支路电流的参考方向。

2.叠加时，电流的实际方向与参考方向一致时取正，反之，取负。

叠加定理是电路理论中一个重要的分析工具，它允许我们通过将多个独立源的效应单独考虑并加总来求解复杂电路中的电压和电流。

以下是叠加定理的解释和注意事项：
叠加定理的解释：
叠加定理指出，在线性电路（即电路元件均为线性元件）中，任一节点或支路的电压或电流等于所有电源单独作用时在该节点或支路产生的电压或电流的代数和。

具体步骤如下：
1. 分析电路，确定各个独立电源。

2. 保留一个电源，将其他电源设为零值（理想电压源短路、理想电流源开路），计算出此时电路中所要求的电压或电流。

3. 将第二个电源开启，其他电源保持关闭状态，重复步骤2。

4. 对所有电源重复上述过程，并将结果相加得到最终答案。

叠加定理的注意事项：
1. 叠加定理只适用于线性电路。

如果电路中含有非线性元件（如二极管、晶体管等），则不能使用叠加定理。

1. 在使用叠加定理时，必须保证电路内部参数不变，例如电阻、电容、电感等元件的值。

3. 当需要计算的是功率时，叠加定理不适用，因为功率是电
流与电压的乘积，而它们分别是由不同电源产生的，无法直接进行叠加。

4. 在对电源进行“开”、“关”操作时，要特别注意电源类型（电压源还是电流源），以及如何正确处理这些源的开关状态。

5. 如果电路中有受控源（例如电压控制电压源VCVS、电流控制电压源CCVS等），当其他源被设定为零时，受控源可能会受到影响，因此在这种情况下，叠加定理可能不适用。

6. 使用叠加定理可以简化电路分析，但并不是所有的电路问题都可以用叠加定理解决，有时还需要结合其他电路分析方法，如戴维南定理、诺顿定理等。

叠加定理
一、定理内容
对于线性电路而言：任何一条支路的电流（或电压）应等于电路中每一个电源单独作用在该支路中产生的电流（或电压）的代数和，这就是叠加原理。

（电压源除去时短接；电流源除去时开路，但所有电源的内阻保留不动）。

二、举例：试用叠加原理计算下图中12Ω电阻上的电流I 3。

解：根据叠加原理可将图（a ）等效为图（b ）和图（c ）的叠加。

其中图（b ）是电压源独立作用的电路；图（c ）是电流源独立作用的电路。

对（b ）图 3
4126243/=+=I （A ）
对（c ）图 3
5512663//=⨯+=I （A ） 根据叠加原理 335343//3/3=+=+=I I I （A ） 三、叠加原理解题步骤：
（1）分解电路，并标出各支路电流参考方向；
（2）求解各分电路；
（3）叠加。

四、注意事项
（1）叠加原理只适用计算线性电路，不适用计算非线性电路；
（2）进行代数求和时，要注意它们的参考方向。

参考方向相同时取正；参考方向相
反时取负。

（3）将复杂电路化为单电源电路时，所谓其余的“电源”不作用，就是在把“恒压
源”用短路代替；把“恒流源”用开路代替，电源内阻不变。

（4）叠加原理只适用电压和电流的计算，不能用叠加原理计算功率。

叠加定理的
叠加定理又称乘法定理，是数学的一项基础性定理，它有着极其广泛的应用，在数学及其他科学方面，叠加定理具有重要的意义。

叠加定理最早由英国数学家乔治斯瓦布拉姆泰勒提出，在他的著作《叠加原理和乘法定理》中，概括性地提出了叠加定理。

叠加定理表明，任意两个不同的正数之间，当其乘积为两者之和时，可以用叠加定理求出两个正数的值。

具体来说，叠加定理宣称：令a和b为任意两个不同的正数，若a * b = a + b，则存在一对不同的正数x和y，使得a = x + y且b = xy。

叠加定理的几何解释是：令a和b为任意两个不同的正数，则一个长度为a的线段和一个长度为b的线段的总长度是：a + b；而当将它们叠加起来时，总长度是：a * b；叠加定理即可以解释为将线段切割为两段，使其分别为x和y时，x * y = x + y，即可求出x 和y的值。

叠加定理具有重要的意义，它可以帮助我们解决实际问题，有助于加深对数学本质的理解。

用叠加定理解决许多数学问题，都能为我们提供良好的指导。

叠加定理还可以用来推导数学定理，除此之外，在生活实际中，它也被广泛地应用。

比如，它可以被用来求解密码，也可以用来求解组合数学问题，帮助我们更快地解决难题。

叠加定理是一种重要的数学定理，它有着极其广泛的应用，可以用来解决许多数学问题。

它蕴藏着巨大的科学精神，在某种情况下可以为人们提供指导，这也是它的伟大之处。

未来，随着科学技术的不
断发展，叠加定理将有更多的应用，它将为人们带来更多的惊喜。
