除矩形螺纹外， 其它螺纹的参数已经标准化。
2)按旋向分，螺纹可分为： • 右旋螺纹——常用。 • 左旋螺纹
3)按线数分，螺纹可分为：
• 单线螺纹——常见于联接螺纹。 • 双线螺纹——多用于螺纹传动。 • 多线螺纹——多用于螺纹传动，一 般不超过四线。
4)按母体形状分，螺纹可分为：
• 圆柱螺纹——大多数螺纹； • 圆锥螺纹——管螺纹。
• 将式11.1-2和11.1-3中的摩擦角ρ用当 量摩擦角ρv代替，得非矩形螺纹的受 力关系： 拧紧时： Ft = F tan（ ψ＋ ρv） 松开时： Ft = F tan（ ψ－ ρv） • 自锁条件： ψ≤ ρv
• 传动效率： 拧紧时：螺纹的效率η = 有用功/总功
=F ·S/(Ft · πd2) = F/ Ft · S/ (πd2) =tan ψ/ tan(ψ+ρv )

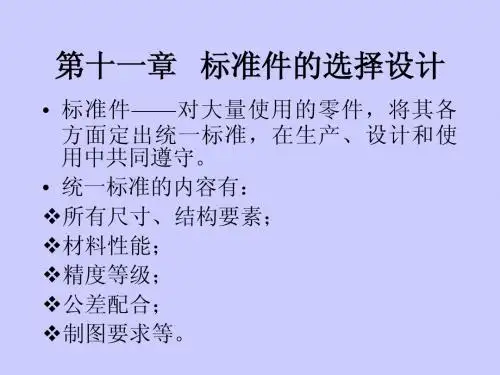

常用的标准件：
• • • • • • 螺栓、螺钉、螺母、垫圈； 铆钉； 销； 键； 滚动轴承； 联轴器。
螺纹联接 可拆联接 键联接、花键联接、销联接 过盈联接 联接 …… 铆接 不可拆联接 焊接 胶接

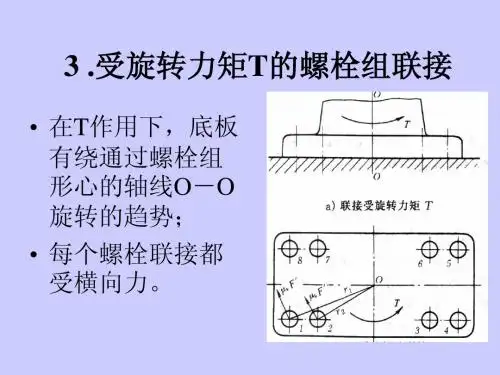

11．1 螺纹联接的设计 ．
• 螺纹联接——利用螺纹构成的可拆 联接； 结构简单； 拆装方便； 适用范围广。 11．1．1 螺纹副的主要参数、受力、 效率和自锁
• 梯形螺纹： α=2β=30°。 与矩形螺纹比， 效率略低； 牙根强度较高； 易于制造； 对中性好。 常用于螺旋传动。
• 锯齿形螺纹： 工作边牙型斜角 β=3°； 传动效率高； 便于加工； 非工作边的牙型斜 角β=30°。 能承受较大的载荷； 只能单向传动。
• 矩形螺纹： 牙型多为正方形，β=0°； 当量摩擦角小； 效率高； 用于传动； 制造困难； 螺母和螺杆同心度差； 牙根强度弱，很少用。
