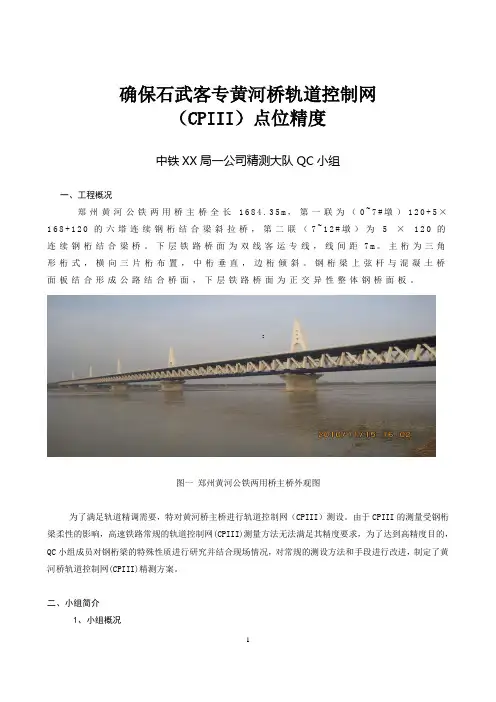

确保石武客专黄河桥轨道控制网（CPIII）点位精度中铁XX局一公司精测大队QC小组一、工程概况郑州黄河公铁两用桥主桥全长1684.35m，第一联为（0~7#墩）120+5×168+120的六塔连续钢桁结合梁斜拉桥，第二联（7~12#墩）为5×120的连续钢桁结合梁桥。

下层铁路桥面为双线客运专线，线间距7m。

主桁为三角形桁式，横向三片桁布置，中桁垂直，边桁倾斜。

钢桁梁上弦杆与混凝土桥面板结合形成公路结合桥面，下层铁路桥面为正交异性整体钢桥面板。

：图一郑州黄河公铁两用桥主桥外观图为了满足轨道精调需要，特对黄河桥主桥进行轨道控制网（CPIII）测设。

由于CPIII的测量受钢桁梁柔性的影响，高速铁路常规的轨道控制网(CPIII)测量方法无法满足其精度要求，为了达到高精度目的，QC小组成员对钢桁梁的特殊性质进行研究并结合现场情况，对常规的测设方法和手段进行改进，制定了黄河桥轨道控制网(CPIII)精测方案。

二、小组简介1、小组概况QC小组成员情况一览表表一制表人：阮仁义审核人：张杰胜制表时间： 2010-10-12、QC小组活动计划小组活动日程推进表表二制表人：阮仁义审核人：张杰胜制表时间：2010-10-22四、现状调查1、由于黄河桥主桥线路中心线设计方位角是182°，当钢桁梁伸缩变化时主要影响CPIII的X轴坐标变化。

为满足钢梁随环境的变化而伸缩，在钢桁梁的活动端设置了特殊结构的伸缩装置.项目限差（mm）项目限差（mm）X轴坐标较差 3 Y轴坐标较差 3相邻点X轴坐标增量 2 高程较差 3相邻点Y轴坐标增量 2QC小组对钢桁梁上CPIII精度进行了检查，共检查144点，其中不合格64点，合格率55.6%。

对不合格点数分布情况进行了统计如下：序号项目不合格点数累积不合格点数累积百分比(%)1 X轴坐标较差56 56 87.52 相邻点X轴坐标增量3 59 92.23 相邻点Y轴坐标增量 3 62 96.94 Y轴坐标较差 1 63 98.45 高程较差 1 64 100结论：从表可以看出，X轴坐标较差不合格数占总不合格数的87.5％，是CPIII精度不符合的主要问题。
