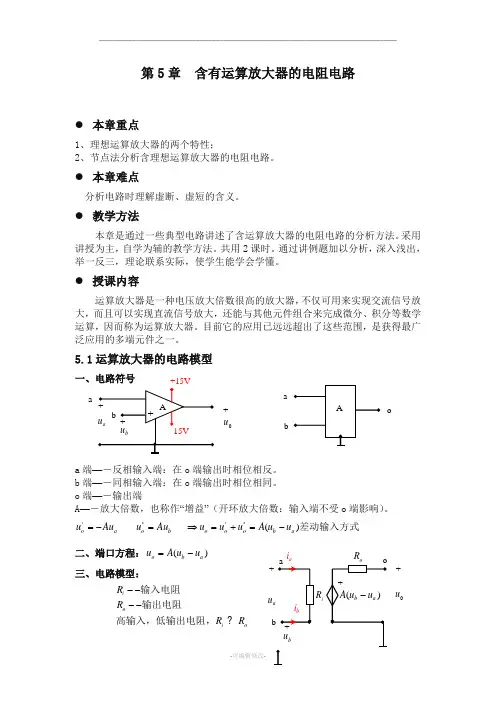

第5章 含有运算放大器的电阻电路● 本章重点1、理想运算放大器的两个特性；2、节点法分析含理想运算放大器的电阻电路。
● 本章难点分析电路时理解虚断、虚短的含义。
● 教学方法本章是通过一些典型电路讲述了含运算放大器的电阻电路的分析方法。
采用讲授为主，自学为辅的教学方法。
共用2课时。
通过讲例题加以分析，深入浅出，举一反三，理论联系实际，使学生能学会学懂。
● 授课内容运算放大器是一种电压放大倍数很高的放大器，不仅可用来实现交流信号放大，而且可以实现直流信号放大，还能与其他元件组合来完成微分、积分等数学运算，因而称为运算放大器。
目前它的应用已远远超出了这些范围，是获得最广泛应用的多端元件之一。
5.1运算放大器的电路模型oba a0u_+a 端—－反相输入端：在o 端输出时相位相反。
b 端—－同相输入端：在o 端输出时相位相同。
o 端—－输出端A —－放大倍数，也称作“增益”（开环放大倍数：输入端不受o 端影响）。
''''''()o ao bo o o b a u Au u Au u u u A u u =-=⇒=+=-差动输入方式二、端口方程：()o b a u A u u =-三、电路模型：i o ioR R R R ----输入电阻输出电阻高输入，低输出电阻，0,""0000,""a i b o b a b a i R i R u u u u a b A ≈⎫→∞⎬≈⎭→⎫-≈≈⎬→∞⎭理想状态下，虚断电流可以为，但不能把支路从电路里断开。
虚短，但不能在电路中将、两点短接。
_o ao u+__a ub u0i ≈i RR0u+__ a u b ua ii R R0u四、常用接法理想化：u a ≈0。
“虚地”：可把a 点电位用0代入，但不能直接作接地处理。
5.2含理想运放的电路分析分析方法：节点电压法。
采用概念：“虚短”，“虚断”，“虚地”。
第5章集成运算放大电路（上一章介绍的用三极管、场效应管等组成的放大电路称为分立元件电子电路。
）集成电路：如果在一块微小的半导体基片上，将用晶体管（或场效应管）组成的实现特定功能的电子电路制造出来，这样的电子电路称为集成电路。
（集成电路是一个不可分割的整体，具有其自身的参数及技术指标。
模拟集成电路种类较多，本章主要介绍集成运算放大电路。
）本章要求：（1）了解集成运放的基本组成及主要参数的意义。
（2）理解运算放大器的电压传输特性，理解理想运算放大器并掌握其基本分析方法。
（3）理解用集成运放组成的比例、加减、微分和积分运算电路的工作原理。
（4）理解电压比较器的工作原理和应用。
5.1集成运算放大器简介5.1.1集成运算放大器芯片集成运算放大器是一种具有很高放大倍数的多级直接耦合放大电路。
是发展最早、应用最广泛的一种模拟集成电路。
集成运算放大器简称运放，是一种多端集成电路。
集成运放是一种价格低廉、用途广泛的电子器件。
早期，运放主要用来完成模拟信号的求和、微分和积分等运算，故称为运算放大器。
现在，运放的应用已远远超过运算的范围。
它在通信、控制和测量等设备中得到广泛应用。
1、集成电路的概念（1）集成电路：禾U用半导体的制造工艺，把晶体管、电阻、电容及电路连线等做在一个半导体基片上，形成不可分割的固体块。
集成电路优点：工作稳定、使用方便、体积小、重量轻、功耗小。
（2）集成电路分类：模拟、数字集成电路；单极型、双极型集成电路，小、中、大、超大规模集成电路。
①模拟集成电路：以电压或电流为变量，对模拟量进行放大、转换、调制的集成电路。
（可分为线性集成电路和非线性集成电路。
）②线性集成电路：输入信号和输出信号的变化成线性关系的电路，如集成运算放大器。
③非线性集成电路：输入信号和输出信号的变化成非线性关系的电路，如集成稳压器。
（3）线性集成电路的特点①电路一般采用直接耦合的电路结构，而不采用阻容耦合结构。
②输入级采用差动放大电路，目的是克服直接耦合电路的零漂。
