活性炭过滤器的设计

活性炭过滤器技术说明一、简介一种罐体的过滤器械，外壳一般为不锈钢或者玻璃钢，内部填充活性炭，用来过滤水中的游离物、微生物、部分重金属离子，并能有效降低水的色度。

活性炭过滤器是一种较常用的水处理设备，作为水处理脱盐系统前处理能够吸附前级过滤中无法去除的余氯,可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。

同时还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等有较明显的吸附去除作用，还具有降低COD的作用。

可以进一步降低RO进水的SDI值，保证 SDI<5，TOC<2.0ppm。

二、应用范围广泛适用于食品、医药、电子、化工、工业废水等行业。

1、能满足液压系统对过滤精度的要求，能够阻挡一定的杂质进入系统;2、滤芯应该具备足够的强度，不会因压力而受到损坏;3、通流的能力大，压力损失小;4、易于清洗、更换。

三、特点功能1．活性炭吸附过滤器缸体采用水力模拟长径设计，并采用粒径合理，比表面积大于 1000m2/g 的高效活性炭，使其既有上层特效过滤又有下层高效吸附等功能，大大提高产水净化程度和碳的使用寿命。

2．经HG活性炭吸附过滤器处理后水质余氯含量：≤0.1PPM。

3．对水体中异味、有机物、胶体、铁及余氯等性能卓著；4．对于降低水体的浊度、色度，净化水质，减少对后续系统（反渗透、超滤、离子交换器）的污染等也有很好的作用产品1、效率高：24小时连续工作，不需停机反冲洗。

2、运行费用低：不需高扬程大流量的反冲洗泵。

3、维护费用低：其在运行过程中除石英砂滤料外没有任何转动部件，故障率低，维护费用省。

4、一次性投资低：不需单设混凝池、澄清池等设施，不需反冲洗泵和电动、气动阀门等设备，工程量小，一次性投资省。

5、水头损失小：单一滤料且滤料清洁及时，水头损失小，总水头损失≤0.5m。

6、进水水质要求宽松：可长期承受150mg/L浓度SS进水水质，短时承受300mg/L浓度SS冲击而出水水质不变。

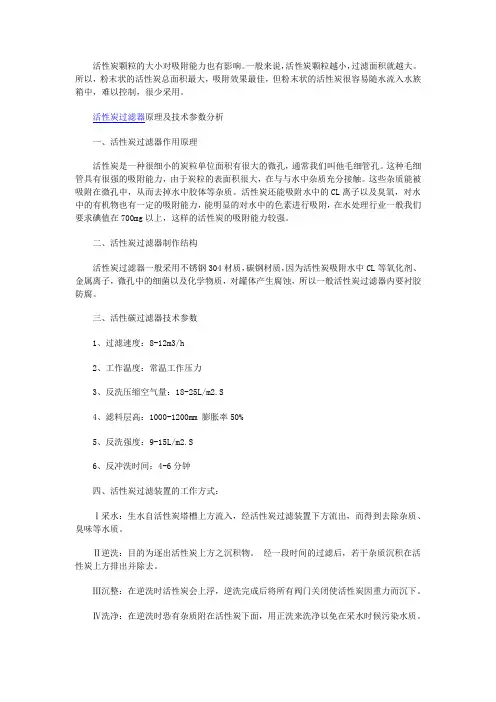

活性炭颗粒的大小对吸附能力也有影响。

一般来说，活性炭颗粒越小，过滤面积就越大。

所以，粉末状的活性炭总面积最大，吸附效果最佳，但粉末状的活性炭很容易随水流入水族箱中，难以控制，很少采用。

活性炭过滤器原理及技术参数分析一、活性炭过滤器作用原理活性炭是一种很细小的炭粒单位面积有很大的微孔，通常我们叫他毛细管孔。

这种毛细管具有很强的吸附能力，由于炭粒的表面积很大，在与与水中杂质充分接触。

这些杂质能被吸附在微孔中，从而去掉水中胶体等杂质。

活性炭还能吸附水中的CL离子以及臭氧，对水中的有机物也有一定的吸附能力，能明显的对水中的色素进行吸附，在水处理行业一般我们要求碘值在700mg以上，这样的活性炭的吸附能力较强。

二、活性炭过滤器制作结构活性炭过滤器一般采用不锈钢304材质，碳钢材质，因为活性炭吸附水中CL等氧化剂、金属离子，微孔中的细菌以及化学物质，对罐体产生腐蚀，所以一般活性炭过滤器内要衬胶防腐。

三、活性碳过滤器技术参数1、过滤速度：8-12m3/h2、工作温度：常温工作压力3、反洗压缩空气量：18-25L/m2.S4、滤料层高：1000-1200mm 膨胀率50%5、反洗强度：9-15L/m2.S6、反冲洗时间：4-6分钟四、活性炭过滤装置的工作方式：Ⅰ采水：生水自活性炭塔槽上方流入，经活性炭过滤装置下方流出，而得到去除杂质、臭味等水质。

Ⅱ逆洗：目的为逐出活性炭上方之沉积物。

经一段时间的过滤后，若干杂质沉积在活性炭上方排出并除去。

Ⅲ沉整：在逆洗时活性炭会上浮，逆洗完成后将所有阀门关闭使活性炭因重力而沉下。

Ⅳ洗净：在逆洗时恐有杂质附在活性炭下面，用正洗来洗净以免在采水时候污染水质。

活性炭的工作方式就是以上面五步骤循环操作的。

但在各个步骤时间上有一定的分别。

五、活性炭过滤器的工作原理介绍：活性炭的吸附原理是：在其颗粒表面形成一层平衡的表面浓度，再把有机物质杂质吸附到活性炭颗粒内，使用初期的吸附效果很高。

但时间一长，活性炭的吸附能力会不同程度地减弱，吸附效果也随之下降。

(完整版)02活性炭过滤器原理及技术参数.活性炭过滤器原理及技术参数活性炭吸附过滤器是以活性炭为滤料的一种压力式过滤装置，可与离子交换软化,除盐设备串联，组成处理系统。

活性炭吸附过滤器不仅具有普通机械过滤器过滤悬浮物的功能，同时还能去除用常规手段难以去除的游离性余氯、臭味、色度及有机物等杂质.材质:碳钢、不锈钢、玻璃钢.主要技术参数:工作压力：≤0。

6MPa,小型规格≤0。

4MPa，工作温度：常温，进水浊度：≤5度，滤速:除浊脱氯6～12m/h，反洗膨胀率：40~50%。

规格出水（t/h活性炭滤料运行重量（t层高（mm重量（kg垫层重量（kgDN40011200800。

45DN50021260。

75DN60031810。

89DN800516003202。

5DN100085002。

9DN120012200090410464。

9DN150018141321288。

3DN160020160825319.5DN1800252035290711。

65DN2000312513349014.1(完整版)02活性炭过滤器原理及技术参数. DN2200373040447116。

9DN2500493925556721.1DN2800624924667628。

3DN3000705652813030。

9DN3200806431961438.9∙活性炭过滤器的工作原理活性炭过滤器的工作是通过炭床来完成的。

组成炭床的活性炭颗粒有非常多的微孔和巨大的比表面积，具有很强的物理吸附能力。

水通过炭床,水中有机污染物被活性炭有效地吸附.此外活性炭表面非结晶部分上有一些含氧管能团，使通过炭床的水中之有机污染物被活性炭有效地吸附。

活性炭过滤器是一种较常用的水处理设备，作为水处理脱盐系统前处理可有效保证后级设备使用寿命,提高出水水质，防止污染，特别是防止后级反渗透膜,离子交换树脂等的游离态余氧中毒污染。

活性碳过滤器主要用于去除水中的有机物、嗅味、色度、重金属离子、余氯（CL2等.作为反渗透、电渗析、离子交换器的预处理。

石英砂活性炭过滤器设计常用参数石英砂活性炭过滤器是一种常用的水处理设备，被广泛应用于工业、民用领域。

它通过使用石英砂和活性炭材料，能够有效去除水中的悬浮固体、有机物和一些重金属离子，提高水的质量。

下面将介绍石英砂活性炭过滤器的常用参数。

1.设计流量设计流量是指过滤器处理水的能力，单位一般为每小时（m³/h）或每天（m³/d）。

根据实际使用需求，可以根据水的日均使用量和需要处理的水质量来确定设计流量。

2.过滤面积过滤面积是指过滤器内部用于过滤水的表面积。

过滤面积的大小直接影响到过滤器的处理能力。

通常情况下，过滤面积与设计流量成正比，可以根据设计流量来确定过滤器的尺寸。

3.过滤器尺寸过滤器尺寸是指过滤器的外部尺寸，包括长度、宽度和高度。

过滤器尺寸的选择需要考虑到使用场所的空间限制以及过滤器的处理能力。

通常情况下，过滤器的长度和宽度可以根据设计流量和过滤面积来确定，而高度则根据实际空间来决定。

4.滤料层厚度滤料层厚度是指过滤器内部石英砂和活性炭的堆积层厚度。

滤料层厚度的选择需要根据水的污染程度和需要去除的物质来确定。

一般情况下，石英砂和活性炭的厚度比例为3:1，可以根据实际情况进行调整。

5.滤料粒径滤料粒径是指石英砂和活性炭颗粒的大小。

滤料粒径的选择需要综合考虑水的悬浮物和污染物的大小。

通常情况下，石英砂的粒径选择在0.5-1.2mm之间，活性炭的粒径选择在3-10mm之间。

6.过滤速度过滤速度是指水在过滤器中通过滤料的速度，一般以米/小时（m/h）来表示。

过滤速度的选择需要根据滤料的类型和水的污染程度来确定。

过滤速度过大会导致滤料颗粒杂质被带走，效果下降；过滤速度过小则会降低过滤器的处理能力，增加运行成本。

7.回洗方式8.运行压力运行压力是指过滤器在正常运行时所需的压力。

运行压力的选择需要根据过滤器的设计和实际使用条件来确定。

压力过高会造成设备损坏，压力过低则会降低过滤效果。

总之，石英砂活性炭过滤器设计常用参数有设计流量、过滤面积、过滤器尺寸、滤料层厚度、滤料粒径、过滤速度、回洗方式和运行压力。
