固体料仓设计计算6 设计计算固体料仓的校核计算按以下步骤进行：a) 根据地震或风载的需要，选定若干计算截面（包括所有危险截面）。
b) 根据JB/T 4735的相应章节，按设计压力及物料的特性初定仓壳圆筒及仓壳锥体各计算截面的有效厚度δe 。
c) 按6.1～6.18条的规定依次进行校核计算，计算结果应满足各相应要求，否则需要重新设定有效厚度，直至满足全部校核条件为止。
固体料仓的外压校核计算按GB 150的相应章节进行。
6.1 符号说明 A —— 特性纵坐标值，mm ；B —— 系数，按GB 150确定，MPa ；C —— 壁厚附加量，C =C 1+C 2，mm ；C 1 —— 钢板的厚度负偏差，按相应材料标准选取，mm ； C 2 ——腐蚀裕量和磨蚀裕量，mm ；腐蚀裕量对于碳钢和低合金钢，取不小于1 mm ；对于不锈钢，当介质的腐蚀性极微时，取为0；对于铝及铝合金，取不小于1 mm ；对于裙座壳取不小于2 mm ；对于地脚螺栓取不小于3 mm ；磨蚀裕量对于碳素钢和低合金钢、铝及铝合金一般取不小于1mm ，对于高合金钢一般取不小于0.5mm 。
D i —— 仓壳圆筒内直径，mm ； D o —— 仓壳圆筒外直径，mm ；E t —— 材料设计温度下的弹性模量，MPa ；F f —— 物料与仓壳圆筒间的摩擦力，N ；F k1 —— 集中质量m k 引起的基本震型水平地震力，N ； F V —— 集中质量m k 引起的垂直地震力，N ； F Vi —— 集中质量i 引起的垂直地震力，N ； 00-V F ——料仓底截面处垂直地震力，N ；I I V F -—— 料仓任意计算截面处垂直地震力，仅在最大弯矩为地震弯矩参与组合时计入此项，N ；g —— 重力加速度，取g =9.81m/s 2； H —— 料仓总高度，mm ； H o —— 仓壳圆筒高度，mm ； H c —— 仓壳锥体高度，mm ；H i ——料仓顶部至第i 段底截面的距离，mm ；h —— 计算截面距地面高度（见图3），mm ； h c —— 物料自然堆积上锥角高度（见图7），mm ；h i —— 料仓第i 段集中质量距地面的高度（见图3），mm ；h k —— 任意计算截面I －I 以上集中质量m k 距地面的高度（见图3），mm ； h W —— 料仓计算截面以上的储料高度（见图7），mm ； I I E M -—— 任意计算截面I －I 处的基本振型地震弯矩，N·mm ； 00-E M —— 底部截面0－0处的地震弯矩，N·mm ； e M ——由偏心质量引起的弯矩，N·mm ；II w M -—— 任意计算截面I －I 处的风力弯矩，N·mm ；00-w M —— 底部截面0－0处的风力弯矩，N·mm ； I I M -m ax —— 任意计算截面I －I 处的最大弯矩，N·mm ； 00m ax -M —— 底部截面0－0处的最大弯矩，N·mm ； m c —— 仓壳锥体质量与仓壳锥体部分所储物料质量之和，kg ；m min —— 料仓最小质量，kg ；m t —— 单位面积的仓壳顶质量与附加质量之和，kg ； m o —— 料仓操作质量，kg ； m 05 —— 料仓储料质量，kg ； p —— 设计压力，MPa ； p o —— 设计外压力，MPa ；I I h p -——物料在仓壳圆筒计算截面I －I 处产生的水平压力，MPa ；I I v p -—— 物料在仓壳圆筒计算截面I －I 处产生的垂直压力，MPa ；a a h p -—— 物料对仓壳锥体计算截面a －a 处产生的水平压力，MPa ； a a n p -—— 物料对仓壳锥体计算截面a －a 处产生的法向压力，MPa ；a a v p -—— 物料对仓壳锥体计算截面a －a 处产生的垂直压力，MPa ；II II n p -—— 物料对仓壳锥体大端II －II 处产生的法向压力，MPa ；II II v p -—— 物料在仓壳锥体大端II －II 处产生的垂直压力，MPa ；q o ——基本风压值，见GB 50009，或按当地气象部门资料，但均不应小于300 N/m 2；q w ——基本雪压值，N/m 2。
有关料仓设计的强度计算设计参数内径 Di 3000mm 焊缝系数 Φ0.7壁厚δe 10mm 仓顶侧夹角 β10°直段高 H 10000mm 内摩擦角 ψ29.5°锥底高 Hc 3000mm 锥侧角 α60°堆积比重 γ11.76KN/m^3风压系数 fi1.52仓高 H 013m基本振型参与系数ηk11仓高级别15m体型系数 K 10.7基本风压 q0250(N/m^2)风振系数 K 2(<20m ) 1.7基本雪压 qw 600(N/m^2)综合影响系数 Cz0.5Q235B--[σ]t 113Mpa(150℃)摩擦系数 μ0.3Q235B-σs235Mpa(常温)地震等级8级弹性模量 E t191000Mpa a max0.45刚性环以上直段高 h7500mm 场土地类别2仓顶活载5000kg 场土地特征周期 Tg0.4设计内压值 P inpa物料侧压系数 K=0.34tg^2(45°-ψ/2)A=0.00062查图或计算0.094*δe/R 0B=79.27Mpa 2/3*A*Et [σ]cr79.27MPa强度较核储料重 W G =914391.96Nπ/4*γ*Di^2(H+Hc/3)*10^-6垂直轴向压力 Pv 2-2=0.064Mpa γ*Di/(4*k*μ)*(1-e^-4*k*μh/di)*10^-6垂直轴向压力 Pv 1-1=0.055Mpa 2-22-2截面磨擦力 P f 2-2=377012.7N π*Di^2/4*(h 2-2γ*10^-6-Pv 2-2)物料对锥体大端产生的壁面法向力Pn2-20.032Mpa 料仓自重 W 0314760.3N 仓操作质量 m 0=130423.7Kg (WG+W0)*g自振周期 T=0.1437s 90.33*H*(m0*H/(E*δe*Di^3))^0.5*10^-3与T相对应的地震影响系数 a=0.450(Tg/T)^0.9*a max 地震影响系数 a=0.0900.2*a max地震影响系数 a1=0.450水平地震力 F k0=287584.3N Cz*α1*ηk1*m 0*g 垂直地震力 Fv 0-0=280394.7N αvmax*Meq*g(=0.65αmax*0.75m0*g)地震弯矩 M E10-0=1314670910N.mm16/35*Cz*α1*m0*g*H 水平风力 P w =17753.4 N K1*K21*q0*f1*l1*d01*10^-6风弯矩 Mw 0-0 =115396918N.mm Pw*H 0/2M E +0.25M w1343520139N.mm 最大弯矩 Mmax 10-01343520139N.mm雪载 Ws=4297.89Nπ/4*D 0^2*q w *10^-6σz1= 4.00Mpa P f 2-2/(π*Di*δe)+P*di/4*δe σz1'= 6.89Mpa Pv*Di/(4*δe*φ)σz2=0.83Mpa (mg+Ws)/(π*Di*δe)σz3=18.94Mpa 32*D 0*M max /(π*(D 0^4-Di^4))σz4=16.54Mpa(Wi+Fi)/(π*Di*δei)周向应力σθ= 4.68Mpa Ph*Di/(2*δei*φ)轴向组合应力σΣz40.31Mpa轴向应力与周向应力组合 σ=38.18Mpa （(σΣz)^2+σθ^2-σΣz*σθ)^0.5较核 1 σ<[σ]t OK较核 2 σΣz<[σ]cr OK 料仓锥体部分应力计算锥底壁面法向力 Pn2-2=0.0325Mpa P h2-2*(sinα)^2+P v2-2*(cosα)^2锥体大端周向应力 σθ=8.031Mpa Di*Pn/(2*δ*φ*cos θ)锥体自重4448.11N锥体自重与锥体所储物料重量之和 Wc=87575Nπ*Di^2*Hc*γ/3锥体大端经向应力 σz=9.483Mpa Di*Pv2-2/(4*δe*φ*cosθ)+Wc/(π*Di*δe*φ*cosθ)自承式料仓顶盖计算仓顶盖单位面积重力 W13506.435N/m^2仓顶附加重力及活载 W2707.355N/m^2仓顶荷重 W=4813.790N/m^2W1+W2+W3锥顶厚度 δt= 6.14mm 2.24*Di/sinβ*(W/Et)^0.5*10^-3受内压锥顶应力 σθ=Mpa Pi*Di/(2*δ*sinβ)筋的根数 N4有梁锥顶梁的最大弯矩 Mmax=2126.67N.m PI()*Di^3*W/(48*N)* 10^-9梁所需截面模数 Z=26885.81mm^31000*Mmax/([σ]t*φ)选梁H100*100梁的截面模数76500mm^3check OKP*Di^2/(8*[σ]t*φ试选包边角钢L50X5角钢截面积480.00mm^2仓顶、仓壁与角岩钢有效截面积之和 A2683.91mm^2check OK仓壁加强圈设计外压 P out许用临界外压力 P crout环形支座支撑数 n8固定螺栓中心距仓壁之距离 b200mm固定螺栓中心直径 Db=3420mm上加强圈厚度 δ135mm下加强圈厚度 δ235mm 上筋板中心到下筋板中心距 h1800mm筋板上端宽度 C300mmF b1=356190.11N 4*M max1-1/(n*Db)+m0*g/nF b2=161034.35N (0.3*Mw 1-1+m ec )/(n*D b )+m max *g/n一个支承上的组合压力 F b =356190.11N max(F b1.F b2)由Fb引起的钢性环中心线上的水平力F=89047.53N F b *b/h1由F引起的弯矩 M k =71238021.45NF b *b=F*h 1筋板厚度 δ4=5.25mm F b /(2*C*[σ])系数 K10.066系数 K21.907刚性环横截面积 A F =10500mm^2δ1*C刚性环横截面对X—X轴之截面系数 Zx-x=525000.00mm^3δ1*C^2/6在固定螺栓处刚性环所承受的合成应力σF =35.32MPa K2*F/A F +K1*F*D b /(2*Z x-x)checkOK。
1正应力计算（或表面压应力）公式参数说明计算附注σ正应力（Mpa ）35.71W拉伸或压缩载荷（N）10000.00A 截面积(mm^2)280.00许用压（拉）应力200.00抗拉强度/安全系数强度条件合格说明：2剪切应力计算公式参数说明计算附注剪切应力（Mpa ）71.43剪切力载荷（N）20000.00A 截面积(mm^2)280.00许用切应力200.00屈服强度/安全系数强度条件合格说明：3冲击载荷计算公式机械设计常用计算公式绿色单元格是原始参数需填入，红色单元格是结果绿色单元格是原始参数需填入，红色单元格是结果参数说明计算附注σ冲击载荷产生的应力（MPa） 4.62W 冲击力（N）4410.00A作用面积（mm^2）70650.00E弹性模量（Mpa ）1000.00常数h冲击距离（mm）1000.00l物体长度(mm)6000.00说明：3公式参数说明计算附注扭转切应力（MPa）117.38T施加在轴上的最大扭矩（N*mm）10000000.00W p扭转截面系数(mm^3)85191.16D外径（mm）80.00d 内径（mm）50.00许用切应力200.00屈服强度/安全系数强度条件合格说明：4公式参数说明计算附注198.94圆形截面240.00矩形截面绿色单元格是原始参数需填入，红色单元格是结果弯曲强度计算弯曲应力（MPa）绿色单元格是原始参数需填入，红色单元格是结果轴扭转强度计算弯矩（N*mm）10000000.00抗弯截面系数(mm^3)50265.48圆形截面抗弯截面系数(mm^3)41666.67矩形截面D外径（mm）80.00d内径（mm）50.00b宽度（mm）100.00h长度（mm）50.00合格合格许用弯曲应力300.00屈服强度/安全系数说明：绿色单元格是原始参数需填入，红色单元格是结果W Z强度条件···实心圆截面空心圆截面圆形截面矩形截面•圆截面扭转截面系数·163DRIW ppπ==)1(162/43απ-===DDIRIW ppp)(Dd=α矩形截面。
6设计计算固体料仓的校核计算按以下步骤进行：a)根据地震或风载的需要，选定若干计算截面（包括所有危险截面）。
b)根据JB/T 4735的相应章节，按设计压力及物料的特性初定仓壳圆筒及仓壳锥体各计算截面的有效厚度δe。
c)按6.1～6.18条的规定依次进行校核计算，计算结果应满足各相应要求，否则需要重新设定有效厚度，直至满足全部校核条件为止。
固体料仓的外压校核计算按GB 150的相应章节进行。
6.1 符号说明A ——特性纵坐标值，mm；B ——系数，按GB 150确定，MPa；C ——壁厚附加量，C=C1+C2，mm；C1 ——钢板的厚度负偏差，按相应材料标准选取，mm；C2 ——腐蚀裕量和磨蚀裕量，mm；腐蚀裕量对于碳钢和低合金钢，取不小于1 mm；对于不锈钢，当介质的腐蚀性极微时，取为0；对于铝及铝合金，取不小于1 mm；对于裙座壳取不小于2 mm；对于地脚螺栓取不小于3 mm；磨蚀裕量对于碳素钢和低合金钢、铝及铝合金一般取不小于1mm，对于高合金钢一般取不小于0.5mm。
D i ——仓壳圆筒内直径，mm；D o ——仓壳圆筒外直径，mm；E t——材料设计温度下的弹性模量，MPa；F f ——物料与仓壳圆筒间的摩擦力，N；F k1 ——集中质量m k引起的基本震型水平地震力，N；F V ——集中质量m k引起的垂直地震力，N；F Vi ——集中质量i引起的垂直地震力，N；0-F——料仓底截面处垂直地震力，N；VIIF-——料仓任意计算截面处垂直地震力，仅在最大弯矩为地震弯矩参与组合时计入此项，N；Vg ——重力加速度，取g =9.81m/s2；H——料仓总高度，mm；H o ——仓壳圆筒高度，mm；H c ——仓壳锥体高度，mm；H i ——料仓顶部至第i段底截面的距离，mm；h ——计算截面距地面高度（见图3），mm；h c ——物料自然堆积上锥角高度（见图7），mm；h i ——料仓第i段集中质量距地面的高度（见图3），mm；h k ——任意计算截面I－I以上集中质量m k距地面的高度（见图3），mm；h W ——料仓计算截面以上的储料高度（见图7），mm；I I E M -—— 任意计算截面I －I 处的基本振型地震弯矩，N·mm ； 00-E M —— 底部截面0－0处的地震弯矩，N·mm ； e M —— 由偏心质量引起的弯矩，N·mm ；II w M -—— 任意计算截面I －I 处的风力弯矩，N·mm ； 00-w M —— 底部截面0－0处的风力弯矩，N·mm ； I I M -m ax —— 任意计算截面I －I 处的最大弯矩，N·mm ； 00m ax -M —— 底部截面0－0处的最大弯矩，N·mm ； m c —— 仓壳锥体质量与仓壳锥体部分所储物料质量之和，kg ； m min —— 料仓最小质量，kg ；m t —— 单位面积的仓壳顶质量与附加质量之和，kg ； m o —— 料仓操作质量，kg ； m 05 —— 料仓储料质量，kg ； p —— 设计压力，MPa ； p o —— 设计外压力，MPa ；I I h p -—— 物料在仓壳圆筒计算截面I －I 处产生的水平压力，MPa ；I I v p -—— 物料在仓壳圆筒计算截面I －I 处产生的垂直压力，MPa ；a a h p -—— 物料对仓壳锥体计算截面a －a 处产生的水平压力，MPa ； a a n p -—— 物料对仓壳锥体计算截面a －a 处产生的法向压力，MPa ；a a v p -—— 物料对仓壳锥体计算截面a －a 处产生的垂直压力，MPa ；II II n p -—— 物料对仓壳锥体大端II －II 处产生的法向压力，MPa ；II II v p -—— 物料在仓壳锥体大端II －II 处产生的垂直压力，MPa ；q o —— 基本风压值，见GB 50009，或按当地气象部门资料，但均不应小于300 N/m 2； q w ——基本雪压值，N/m 2。
第三届湖北省“结构设计大赛”设计方案设计人：张学强、侯金穗、徐立一、 料仓装料部分： <一>形状尺寸1、形状：采用直圆筒状主装料仓，如图所示：2、图中圆筒部分高h1，圆台状部分高h2，其中 h1、 h2由以下过程计算体积：kg mm kg V 6010410039≥⨯⨯-mm 70021≤+h h mm 2002≤h()V h h ≥⨯⨯⨯+++⨯⨯22212460200602004200ππ3、考虑到料仓稳定性，结构体重心较低，圆台倾斜角较小，结合上述计算，最优方案为：mm h 4972= mm h 1181≥4、又考虑到料仓内部加固的箍竹片会占据一定体积，所以使上部略大于计算理论值，最终确定料仓尺寸为：mm h 5501= mm h 1202= <二>加固方法1、圆筒部采用内部竖直方向装配竹片，外部横向加环形竹箍固定的方式。
2、圆台部分采用圆筒部分向内部弯折延续，并且在折点内侧环箍加固及下部外侧环箍加固的方式。
3、为使下部形成圆台状，应将竹片加工成向下部逐渐变窄的尖竹片。
4、弯折处细部结构如图所示：5、安装有环箍部位竹片受力如图所示：<三>竹片加工规格及数据计算1、由于圆筒部分向上部受力越来越小，并且由竹片箍紧，所以主要承力部分为圆台状部分，下面就圆台状部分荷载及稳定性作具体计算分析。
2、圆筒及圆台部分共由N根竹片组成，圆筒部分每根竹片宽度为D，圆台下端宽度为d由几何关系有：mm 200⨯=πNDmm 60d ⨯=πN3、考虑竖直方向荷载，忽略料仓内壁对物料的摩擦力，每根竹片平均分摊荷载1p ，弯折区域总荷载P1满足以下关系：11p P N =⨯ 并且P1在竹片上呈梯形状分布，如图所示：4、忽略物料颗粒之间的摩擦力，圆台底部承受荷载为P2，每根竹片承受竖直向下的集中荷载p2，则满足以下关系：22p P N =⨯5、由几何关系有：kg 6020060221⨯=Pkg 6021=+P P6、P1大小呈梯形分布，在计算端点力矩时可将其看作直接作用于中点，由折点静力（力矩） 平衡条件得：0mm 200-mm 35mm 7012=⨯⨯⎪⎭⎫⎝⎛+⨯⎪⎭⎫ ⎝⎛F N P N P则水平距离中心x 处的弯矩为：Fx p x p x xx M ⨯-⨯+⨯⨯⎪⎭⎫ ⎝⎛-=720270007212021xm 10720x 114.5-54x 49000x 546-14000x 54612016-32⋅⨯⎪⎪⎭⎫ ⎝⎛⨯+⨯⨯=N N可得mm 29x =时弯矩值最大，此时m 426.01max ⋅⨯=N NM 此处的最大正应力为: ZW M maxmax =σ62λ∇=Z W其中 ： λ为竹片厚度d 2970d+⨯-=∇D 又由： a 60maxMP ≤σ 得 ： ≥λ0.34mm所以选用0.35mm 厚的竹片，而考虑到在弯矩最大处的安全性，所以在此处外侧额外加一环箍（图中为受力f 处）用以保护结构。
中铁六局宜彝高速6标段搅拌站砂石料棚受力计算分析书施工单位：文安县宏达彩板钢构厂砂石料棚，尺寸为37m×92 m（跨度为：23m）。
砂石料棚结构计算书一、基础稳定性验算砂石料棚柱与屋架之间采用刚性连接，连接强度经验算满足受力要求，因此整个结构可以视为一个刚性的整体，在水平外力（风荷载）的作用下，可能出现两种位移现象，一是沿水平受力方向滑动，二是绕最外侧基础脚部转动，现对这两种情况进行验算。
1）沿水平方向滑动可能性分析整个结构自重N=588.04KN，基础与地面之间的摩擦系数μ取0.3，则结构与地面之间的最大静摩擦力：f=μN=0.3×588.04=176.412KN。
经计算，水平外力（风荷载）W=73.78KN，小于最大静摩擦力，因此，结构在风荷载作用下，不会发生水平滑动。
2）绕外侧基础脚部转动可能性分析水平外力（风荷载）对结构产生一个绕最外侧基础脚部旋转的力矩，当这个力足够大时，结构将发生倾覆。
水平外力（风荷载）W=73.78KN，对基础脚部产生的旋转力矩M W=73.78×3=221.34N·m同时结构自身重力将对结构产生一个反方向的旋转力矩，由于此结构各部件基本对称，因此可以设定结构中心点为重心点，则重力产生的旋转力矩M N=588.04×81=47631.24N·mM N＞M W结构在风荷载作用下不会发生任何倾覆。
二、 WG37*92强度校核砂石料棚结构尺寸：跨度：23m，共有4跨，32个钢结构柱，长度为92米，屋面长度为92米。
长度方向分为8个钢结构柱。
支腿高度为10米，屋面高度为12.5米。
根据该产品设计图样及使用工况，砂石料棚主要承受屋面重量、结构重量等永久载荷、承受风载荷、集灰载荷、雪载荷等可变载荷。
1）永久载荷（1）屋面：采用厚度为δ0.35彩钢板，沟槽对沟槽，上压下拼接而成。
制作防水处理。
重量为：13738kg。
（2）檁条：采用40×80×1.2矩形钢管与屋梁焊接而成。
梁强度校核计算书1. 引言本文档旨在对梁结构的强度进行校核计算，以确保梁的承载能力满足设计要求。
校核计算将涉及梁的几何参数、材料特性以及加载条件等因素，并以此为基础进行强度校核计算。
2. 强度校核计算2.1 梁的几何参数梁的几何参数包括梁的长度、高度、宽度等。
根据实际设计要求，确定梁的几何参数数值，并记录在计算书中。
2.2 材料特性2.2.1 混凝土特性混凝土的特性参数包括抗压强度、抗拉强度等。
根据规范要求和设计要求，确定混凝土的特性参数，并记录在计算书中。
2.2.2 钢筋特性钢筋的特性参数包括强度、屈服强度等。
根据实际材料测试结果以及规范要求，确定钢筋的特性参数，并记录在计算书中。
2.3 加载条件加载条件包括荷载类型、荷载大小和荷载位置等。
根据设计要求和规范要求，确定加载条件，并记录在计算书中。
2.4 强度校核计算根据梁的几何参数、材料特性以及加载条件，进行梁的强度校核计算。
计算过程中，可以采用理论计算方法或软件辅助计算方法，确保计算结果准确可靠。
3. 结果与讨论根据强度校核计算的结果，进行结果分析与讨论。
分析与讨论部分可以包括以下内容：- 梁的承载能力是否满足设计要求；- 强度校核计算中可能存在的误差或不确定性；- 可能的优化方案或设计改进建议。
4. 结论根据强度校核计算和结果分析，得出校核梁结构的结论。
结论应明确指出梁的强度是否满足设计要求，并提出相应的评价和建议。
5. 参考文献在文档的最后，列出参考文献来支持校核计算的依据，提供引用和进一步阅读的资源。
以上为《梁强度校核计算书》的主要内容，通过详细记录梁的几何参数、材料特性、加载条件和校核计算过程，可以保证计算结果的准确性和可靠性。
根据计算结果进行结果分析与讨论，并得出明确的结论和建议，以指导梁结构的设计与施工。

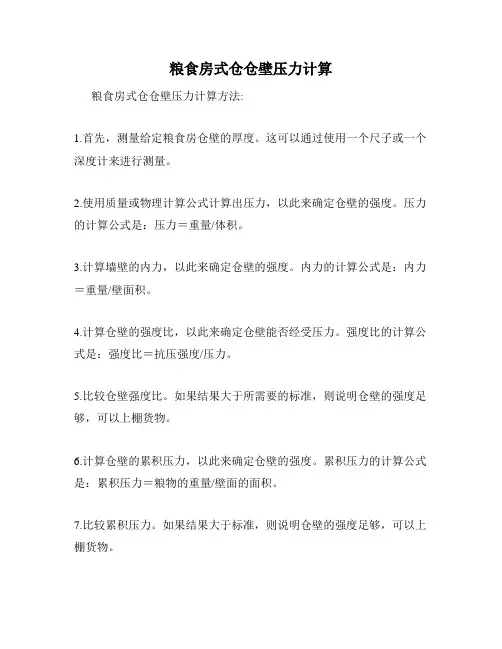

粮食房式仓仓壁压力计算
