楼面+墙体荷载计算书

一、荷载计算一、楼面及屋面永久荷载标准值：1、预制板楼面：楼面面层0.65KN/ m2预空板及灌缝 1.99KN/ m230厚板底抹灰17×0.03=0.51KN/ m2∑G=3.15KN/ m2取3.20KN/ m22、现浇板楼面：楼面面层0.65KN/ m2120厚现浇板 3.00KN/ m220厚板底抹灰17×0.02=0.34KN/ m2∑G=3.99KN/ m2取4.00KN/ m23、卫生间：楼面面层0.65KN/ m2 240厚水泥炉渣垫层0.24×13 =3.12KN/ m2 20厚水泥沙浆保护层0.02× 20=0.4 KN/ m21.5厚聚氨酯涂层防水层15厚水泥沙浆找平层0.015×20 =0.3KN/ m2 80厚现浇板25×0.08=2.00 KN/ m2 20厚板底抹灰17×0.02=0.34KN/ m2∑G=6.81 KN/ m2取7.00KN/ m24、屋面：40mm厚C30细石砼防水层25×0.04=1.00KN/ m23mm厚SBS防水层0.30KN/ m220mm厚水泥砂浆找平层20×0.02=0.40KN/ m2膨胀珍珠岩找坡层最薄处50mm 10×0.10=1.00KN/ m2120厚钢筋混凝土板25×0.12=3.00KN/ m220mm厚板底抹灰17×0.02=0.34KN/ m2∑G=6.0KN/ m25、砖墙永久荷载标准值：双面粉刷240墙双面粉刷17×0.02×2=0.68 KN/m2240mm厚烧结多孔砖墙19×0.24=4.56 KN/ m2∑G=5.24 KN/ m2二、屋面、楼面均布活荷载标准值建筑结构荷载规范GB50009—20011、客厅 2.00 KN/ m22、门面 3.50 KN/ m23、餐厅 2.00 KN/ m24、卧室 2.00 KN/ m25、楼梯间 3.50 KN/ m26、阳台 2.50 KN/ m27、卫生间 2.00 KN/ m28、厨房 2.00 KN/ m29、上人屋面 2.00 KN/ m210、不上人屋面0.70 KN/ m211、基本风压0.35 KN/ m212、基本雪压0.45 KN/ m2一 .荷载汇集:〈恒荷载〉1楼面荷载:1卧室、书房:2 木地板 0.2KN/M2 木格栅 0.2KN/M2 水泥砂浆找平层30mm: 0.0320=0.6KN/M楼板自重:2板厚100mm 0.1025=2.5 KN/M2板厚110mm 0.1125=2.75 KN/M2 板厚120mm 0.1225=3.0 KN/M2 板厚160mm 0.1625=4.0 KN/M2 板下抹灰20mm: 0.0220=0.4KN/M合计:22板厚100mm 3.90KN/M 取 4.0KN/M22板厚110mm 4 .15KN/M 取 4.2KN/M22板厚120mm 4.40 KN/M 取 4.4KN/M22板厚160mm 5.40 KN/M 取 5.5KN/M2客厅、餐厅2 大理石面层20mm 0.0228;0.56KN/M2 水泥砂浆结合层20mm 0.0220;0.40KN/M2 水泥砂浆找平层30mm: 0.0320=0.60KN/M楼板自重:2板厚100mm 0.1025=2.5 KN/M2板厚120mm 0.1225=3.0 KN/M2板厚130mm 0.1325=3.25 KN/M2 板下抹灰20mm: 0.0220=0.4KN/M合计:22板厚100mm 4.46KN/M 取 4.5KN/M22板厚110mm 4.71KN/M 取 4.8KN/M22板厚120mm 4.96KN/M 取 5.0KN/M1 - -22板厚130mm 5.21KN/M 取 5.3KN/M3卫生间、厨房、阳台:2 面砖 0.55KN/M2 水泥砂浆找平层30mm: 0.0320=0.6KN/M楼板自重: 2板厚90mm 0.0925=2.25 KN/M2板厚100mm 0.125=2.5 KN/M2板厚120mm 0.1225=3.0 KN/M2 板下抹灰20mm: 0.0220=0.4KN/M合计:22板厚90mm 3.8KN/M 取 3.9KN/M22板厚100mm 4.05KN/M 取 4.1KN/M22板厚120mm 4.55KN/M 取 4.6KN/M4电梯厅、入户花园、楼梯平台:2地面按铺20mm厚石材考虑: 0.0228=0.56 KN/M2水泥砂浆找平层30mm: 0.0320=0.60KN/M楼板自重:2板厚100mm 0.125=2.50 KN/M2板厚110mm 0.1125=2.75 KN/M2 板下抹灰20mm: 0.220=0.4KN/M合计:22板厚100mm 4.06KN/M 取 4.1KN/M22板厚110mm 4.31KN/M 取 4.4KN/M22板厚120mm 4.56KN/M 取 4.6KN/M5地下室顶板无覆土时:2地面按铺20mm厚石材考虑: 0.0228=0.56 KN/M 2水泥砂浆找平层30mm: 0.0320=0.60KN/M2楼板自重160mm: 0.1625=4.0 KN/M2板下设备: 1.0 KN/M2 吊棚或抹灰: 0.0220=0. 40KN/M22合计: 6.56 KN/M 取 6.7KN/M2 - -6地下室顶板人防:2地面按铺20mm厚石材考虑: 0.0228=0.56 KN/M 2水泥砂浆找平层30mm: 0.0320=0.60KN/M2楼板自重250mm: 0.2525=6.25 KN/M2板下设备: 1.0 KN/M2吊棚或抹灰: 0.0220=0. 40 KN/M22合计: 8.81 KN/M 取 9.0 KN/M2屋面荷载:1上人屋面:2面砖: 0.55 KN/M240mm细石砼: 0.0425=1.0 KN/M2防水层: 0.10KN/M2水泥砂浆找平层20mm: 0.0220=0. 40KN/M2挤塑板30mm 0.05 KN/M2焦渣砼找坡层2%;最薄处30mm: 4.32%+0.0317=1.97 KN/M 2水泥砂浆找平层20mm: 0.0220=0.4KN/M2楼板120mm厚: 0.1225=3.0 KN/M2板下抹灰20mm: 0.0220=0.4KN/M22合计: 7.87 KN/M 取 8.0 KN/M2不上人屋面:2防水层和细砂保护层: 0.30KN/M2水泥砂浆找平层20mm: 0.0220=0. 40KN/M2焦渣砼找坡层2%;最薄处30mm: 6.02%+0.0317=2.55 KN/M 2水泥砂浆找平层20mm: 0.0220=0.4KN/M2楼板120mm厚: 0.1225=3.0 KN/M2板下抹灰20mm: 0.0220=0.4KN/M22合计: 7.05KN/M 取 7.2KN/M3露台:2面砖: 0.55 KN/M240mm细石砼: 0.0425=1.0 KN/M2防水层: 0.10KN/M2水泥砂浆找平层20mm: 0.0220=0. 40KN/M3 - -2挤塑板30mm 0.05 KN/M2焦渣砼找坡层2%;最薄处30mm: 3.32%+0.0317=1.63 KN/M 2水泥砂浆找平层20mm: 0.0220=0.4KN/M2楼板120mm厚: 0.1225=3.0 KN/M2板下抹灰20mm: 0.0220=0.4KN/M22合计: 7.53 KN/M 取 7.7 KN/M〈活荷载〉2z 阳台: 2.5 KN/M2其它房间: 2.0 KN/M2梁上线荷载内外墙均按砂加气容重考虑:2250墙:7.01.30.25+0.8=3.1 KN/M;2200墙:7.01.30.2+0.8=2.62 KN/M;2100墙:7.01.30.1+0.8=1.8 KN/M;2120墙:7.01.30.12+0.8=1.9 KN/M;1层高2.9m250普通墙: q=3.13.0-0.4=8.06 KN/M; 取8.1 KN/M 250卫生间墙双面瓷砖:q=3.1+1.03.0-0.4=10.66 KN/M; 取10.7 KN/M 250卫生间墙单面瓷砖:q=3.1+0.53.0-0.4=9.36 KN/M; 取9.4 KN/M120普通墙: q=1.93.0-0.3=5.13 KN/M; 取5.2 KN/M120卫生间墙双面瓷砖: q=1.9+1.03.0-0.3=7.83 KN/M; 取7.9KN/M120卫生间墙单面瓷砖: q=1.9+0.53.0-0.3=6.48 KN/M; 取6.5KN/M200普通墙墙: q=2.623.0-0.4=6.82 KN/M; 取6.9 KN/M 200卫生间墙双面瓷砖: q=2.62+1.03.0-0.4=9.42 KN/M; 取9.5 KN/M 200卫生间墙单面瓷砖:q=2.62+0.53.0-0.4=8.11 KN/M; 取8.2 KN/M100普通墙墙: q=1.83.0-0.3=4.86 KN/M; 取4.9 KN/M 100卫生间墙双面瓷砖:q=1.8+1.03.0-0.3=7.56 KN/M; 取7.6 KN/M 100卫生间墙单面瓷砖:q=1.8+0.53.0-0.3=6.21 KN/M; 取6.3 KN/M250普通墙有窗:8.10.8=6.48 KN/M; 取7.0 KN/M计算如计平面的架;剪力计计的计荷计及合力作用位置..框构计18房屋计高米～地计准计计计区～计向计计中箭计所示580.64KN/m2方向.某建筑物顶层的一根梁;梁长A米;荷载水平投影面积为B平方米;梁标高C米..荷载有自重、屋面活荷载;风荷载;雪荷载、屋面积灰荷载等;求该梁承载力极限状态下的荷载设计值、正常使用极限状态下的荷载设计值..现按学号往下排..梁上荷载主要是梁自重、梁上墙体重和板传来的荷载..计算梁自重时;梁高为500mm..同时梁侧抹灰也相应改变.. 梁自重标准值为:0.25×0.5×25+0.02×20×0.25+0.5×2=3.625 kNm2、梁上墙体重量框架结构在PMCAD输模型时也要计算梁上墙体重量;作为梁间荷载输入..有些设计资料上给出了双面粉刷的墙体重量..比如200厚加气混凝土墙体加双面粉刷的重量是32.08;这是按20厚混合砂浆粉面计算的..加气混凝土的容重为7.0~7.5;kNmkNm则0.2×7.0+0.02×2×17=2.08 .. kNm若是内墙;直接采用此值即可..若是外墙;就要根据外墙装饰情况调整墙体..比如;200厚加气混凝土外墙;室内装饰为20厚混合砂浆打底;涂料抹面;外墙为面砖;则墙体重量为0.2×7.0+0.02×17+0.7=2.44..若外墙为大理石或外墙设有保温等;墙体kNm重量与所给双面粉刷重量相差更大;故必须根据实际情况计算..当墙上有门窗洞口时;可分别计算墙体重量和门窗重量;然后;简化为作用在梁上的均布荷载..比如;开间3.6m;层高3.0m;梁高500mm;窗户尺寸为1800mm×2100mm 墙体为200厚加气混凝土墙;窗为铝合金窗;柱尺寸为500mm×500mm那么梁上墙体线荷载为3、板传到梁上的荷载B-1是单向板;L-1所承受的荷载如图阴影所示;假定两块单向板上设计面荷载为示;梁AD和BC上线荷载为梯形;梁AB和DC上的线荷载为三角形..a b图中 qkNm;;;3.621527/对两端简支的三角形荷载单跨梁;其支座反力为有些设计人员会将三角形荷载或梯形荷载按合力相等的原则简化为均布荷载..则等效的若想简化;可按照跨中最大弯矩相等的原则进行等效..l设AB跨为;则当为三角形荷载时;跨中弯矩为22qlql2qeq;;令的 e38125当梁两端为固定端时;同样按照跨中弯矩相等的原则;可推导出等效均布荷载 ;e8 a;;图中 l;;MMMa 的活荷载布置 1max3max5max的活荷载布置 MbBmax的活荷载布置 ;MMc2max4max对于次梁;主梁对次梁的作用简化为简支;忽略了主梁对次梁的弹性约束作用;也即忽略了支座抗扭刚度对梁内力的影响;为了考虑主梁对次梁的弹性约束作用;可用调整荷载的方法解决;减小活荷载;加大恒荷载;即以折算荷载代替实际荷载..p次梁折算荷载: 折算恒荷载:g’=g+ 43折算活荷载:p’=p 4式中:g ; p为实际的恒荷载;活荷载g’ ; p’ 为折算的恒荷载;活荷载。

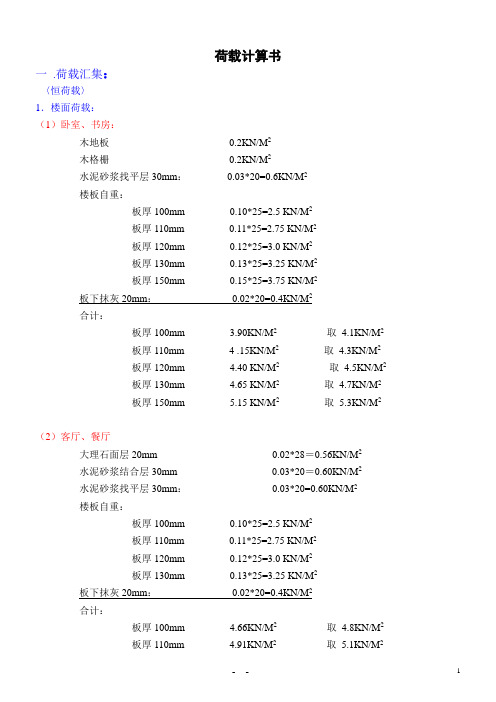

荷载计算书一.荷载汇集：〈恒荷载〉1．楼面荷载：（1）卧室、书房：木地板0.2KN/M2木格栅0.2KN/M2水泥砂浆找平层30mm：0.03*20=0.6KN/M2楼板自重：板厚100mm 0.10*25=2.5 KN/M2板厚110mm 0.11*25=2.75 KN/M2板厚120mm 0.12*25=3.0 KN/M2板厚130mm 0.13*25=3.25 KN/M2板厚150mm 0.15*25=3.75 KN/M2板下抹灰20mm：0.02*20=0.4KN/M2合计：板厚100mm 3.90KN/M2取4.1KN/M2板厚110mm 4 .15KN/M2取4.3KN/M2板厚120mm 4.40 KN/M2取4.5KN/M2板厚130mm 4.65 KN/M2取4.7KN/M2板厚150mm 5.15 KN/M2取5.3KN/M2（2）客厅、餐厅大理石面层20mm 0.02*28＝0.56KN/M2水泥砂浆结合层30mm 0.03*20＝0.60KN/M2水泥砂浆找平层30mm：0.03*20=0.60KN/M2楼板自重：板厚100mm 0.10*25=2.5 KN/M2板厚110mm 0.11*25=2.75 KN/M2板厚120mm 0.12*25=3.0 KN/M2板厚130mm 0.13*25=3.25 KN/M2板下抹灰20mm：0.02*20=0.4KN/M2合计：板厚100mm 4.66KN/M2取4.8KN/M2板厚110mm 4.91KN/M2取5.1KN/M2板厚120mm 5.16KN/M2取5.3KN/M2板厚130mm 5.41 KN/M2取5.6KN/M2（3）卫生间、厨房、阳台：面砖0.55KN/M2水泥砂浆找平层30mm：0.03*20=0.6KN/M2楼板自重：板厚100mm 0.1*25=2.5 KN/M2板厚120mm 0.12*25=3.0 KN/M2板下抹灰20mm：0.2*20=0.4KN/M2合计：板厚100mm 4.05KN/M2取4.3KN/M2板厚110mm 4..55KN/M2取4.7KN/M2（4）电梯厅、入户花园、楼梯平台：地面按铺20mm厚石材考虑：0.02*28=0.56 KN/M2水泥砂浆找平层30mm：0.03*20=0.60KN/M2楼板自重：板厚100mm 0.1*25=2.50 KN/M2板厚110mm 0.11*25=2.75 KN/M2板厚120mm 0.12*25=3.00 KN/M2板下抹灰20mm：0.2*20=0.4KN/M2合计：板厚100mm 4.06KN/M2取4.3KN/M2板厚110mm 4.31KN/M2取4.5KN/M2板厚120mm 4.56KN/M2取4.7KN/M2（5）地下室顶板（无覆土时）：地面按铺20mm厚石材考虑：0.02*28=0.56 KN/M2水泥砂浆找平层30mm：0.03*20=0.60KN/M2楼板自重160mm：0.16*25=4.0 KN/M2板下设备： 1.0 KN/M2吊棚或抹灰：0.02*20=0. 40KN/M2合计： 6.56 KN/M2取6.7KN/M22．屋面荷载：（1）上人屋面：面砖：0.55 KN/M240mm细石砼：0.04*25=1.0 KN/M2防水层：0.10KN/M2水泥砂浆找平层20mm：0.02*20=0. 40KN/M2挤塑板30mm 0.05 KN/M2焦渣砼找坡层2%，最薄处30mm：(4.3*2%+0.03)*17=1.97 KN/M2水泥砂浆找平层20mm：0.02*20=0.4KN/M2楼板120mm厚：0.12*25=3.0 KN/M2板下抹灰20mm：0.02*20=0.4KN/M2合计：7.87 KN/M2取8.0 KN/M2（2）不上人屋面：防水层和细砂保护层：0.30KN/M2水泥砂浆找平层20mm：0.02*20=0. 40KN/M2焦渣砼找坡层2%，最薄处30mm：(6.0*2%+0.03)*17=2.55 KN/M2水泥砂浆找平层20mm：0.02*20=0.4KN/M2楼板120mm厚：0.12*25=3.0 KN/M2板下抹灰20mm：0.02*20=0.4KN/M2合计：7.05KN/M2取7.2KN/M23．梁上荷载：（1）120厚：普通隔墙：面荷按2.5KN/M2考虑：层高2.9m：（2.9-0.4）*2.5＝6.25KN/M 取 6.3KN/M卫生间隔墙：面荷按3.0KN/M2考虑：层高2.9m：（2.9-0.3）*3.0＝7.8KN/M 取7.8KN/M （2）240厚：外墙和普通分户墙：面荷按4.5KN/M2考虑：层高2.9m：无窗外墙：（2.9-0.50）*4.5＝10.8 KN/M有窗墙体：10.8*0.7=7.56KN/M 取7.8KN/M〈活荷载〉阳台： 2.5 KN/M2z其它房间： 2.0 KN/M2跃层隔墙折算为活荷载：3.0*2.9/3=2.9 KN/M2取4.0 KN/M2。

xxx项目结构荷载计算书2015年06月26日1、荷载取值（如与建筑实际做法不符按实计算）1．楼面恒载：1）普通室内空间楼面1（厨房、卧室、架空层及室内楼梯间地面等）5厚面砖: 25x0.005=0.125kN/m2 20厚砂层找平: 16x0.02=0.32kN/m220厚水泥砂浆: 20x0.02=0.4kN/m21.5厚防水涂料: 15x0.0015=0.023kN/m2板底抹灰: 20x0.02=0.4kN/m2∑: 1.268KN/㎡(除楼板自重外,附加恒载按1.3KN/㎡输入)2）普通室内空间楼面2（客厅）10厚面砖: 25x0.01=0.25kN/m220厚砂层找平: 16x0.02=0.32kN/m220厚水泥砂浆: 20x0.02=0.4kN/m21.5厚防水涂料: 15x0.0015=0.023kN/m2板底抹灰: 20x0.02=0.4kN/m2∑: 1.393KN/㎡(除楼板自重外,附加恒载按1.5KN/㎡输入)3）阳台、外走廊、卫生间非大便器位置：5厚防滑地砖: 25x0.005=0.125kN/m21.2厚防水涂料: 15x0.0012=0.018kN/m2水泥砂浆找坡(找坡平均厚度为40): 20x0.04=1kN/m2素水泥砂浆结合层一遍0.1kN/m2板底抹灰: 20x0.02=0.4kN/m2∑： 1.443 KN/㎡(除楼板自重外,附加恒载按1.5 KN/㎡输入)4）公共空间楼面(大厅,公共内廊,电梯厅等公共空间)：20厚大理石28x0.02=0.56kN/m220厚砂层找平16x0.02=0.32kN/m220厚水泥砂浆20x0.02=0.4kN/m21.5厚防水涂料15x0.0015=0.023kN/m2板底抹灰20x0.02=0.4kN/m2∑： 1.70 KN/㎡(除楼板自重外,附加恒载按1.7KN/㎡输入)5）. 沉板卫生间（沉板350）：5厚面砖25x0.005=0.125kN/m2 20厚水泥砂浆20x0.02=0.4kN/m2填料(容重取15kN/m3) 15x0.265=3.975kN/m2 20厚水泥砂浆20x0.02=0.4kN/m21.5厚防水涂料15x0.0015=0.023kN/m2水泥砂浆找坡 (找坡平均厚度为35) 20x0.035=0.7kN/m2板底抹灰20x0.02=0.4kN/m2∑： 6.023 KN/㎡(除楼板自重外,附加恒载按6.1KN/㎡输入)6）. 机房(配电房、变压房和发电机房等较重设备机房）：按800覆土预留荷载计算15x0.8=12kN/m220厚水泥砂浆20x0.02=0.4kN/m21.5厚防水涂料15x0.0015=0.023kN/m2板底抹灰(首层以上楼面采用) 0.5kN/m2设备走管 (除底板外地下室楼板采用) 1.0kN/m2∑： 12.923 KN/㎡(首层以上楼面)∑： 13.423kN/㎡ (地下室顶板) (除楼板自重外,附加恒载首层以上楼面按13KN/㎡输入)(除楼板自重外,附加恒载地下室顶板按14KN/㎡输入)7）. 楼梯(仅限框架结构中楼梯为滑动支座时做法)：板厚为100时:100厚板＋167/2厚踏步：25X[0.084+(0.10/cos32)]=5.05 KN/㎡50厚面层： 20X0.05X(1+tan32)=1.62KN/㎡板底抹灰等： 0.4/cos32=0.5 KN/㎡∑： 7.17 KN/㎡考虑栏杆扶手、台阶侧面抹灰取8.0 KN/㎡(电算中自动考虑板自重时，板厚为0，按8.0 KN/㎡输入),其他板厚为h时计算通式为: 7.17+25X(h-0.10)/cos32)]8）. 普通商业地面及带商业的地下室顶板(建筑隔墙位置已确定的商业地面) 20厚花岗岩28x0.02=0.56kN/m230厚1:4干硬性水泥砂浆20x0.03=0.6kN/m2吊顶(首层楼面以上) 0.5kN/m2风管及暖通管等设备(仅地下室顶板时采用) 1kN/m2∑： 1.66KN/㎡(首层以上楼面)∑： 2.16kN/㎡ (地下室顶板) (除楼板自重外,附加恒载首层以上楼面按2.0KN/㎡输入)(除楼板自重外,附加恒载地下室顶板按2.5KN/㎡输入)9）. 露台及雨篷：8厚陶瓷地砖18x0.008=0.144kN/m225厚水泥砂浆20x0.025=0.5kN/m230厚挤塑聚苯板保温层0.35x0.03=0.011kN/m2防水层0.10kN/m220厚水泥砂浆找平层20x0.02=0.4kN/m2水泥憎水膨胀珍珠岩(找坡平均厚度为125) 11x0.125=1.375kN/m2板底抹灰20x0.02=0.4kN/m2∑：2.93 KN/㎡(除楼板自重外,附加恒载按3.0 KN/㎡输入)10）.屋面：40厚预制细石混凝土板20x0.04=0.8kN/m220厚水泥砂浆20 x0.02=0.4kN/m230厚挤塑聚苯板保温层0.35x0.03=0.0105kN/m2防水层0.10kN/m220厚水泥砂浆找平层20x0.02=0.4kN/m2水泥憎水膨胀珍珠岩(找坡平均厚度为125) 11x0.125=1.375kN/m2板底抹灰20x0.02=0.4kN/m2∑：3.49 KN/㎡(除楼板自重外,附加恒载按3.5KN/㎡输入)11）. 坡屋面：瓦 1.2kN/m225厚水泥砂浆(含钢筋网) 25x0.025=0.625kN/m220厚水泥砂浆20x0.02=0.4kN/m230厚挤塑聚苯板保温层0.5x0.03=0.015kN/m2防水层0.1kN/m220厚水泥砂浆找平层20x0.02=0.4kN/m2板底抹灰20x0.02=0.4kN/m2∑：3.14 KN/㎡坡屋面附加恒载计算公式:3.14/COS30°+hx25x(1/ COS30°-1)h为板厚, 屋面坡度30°。

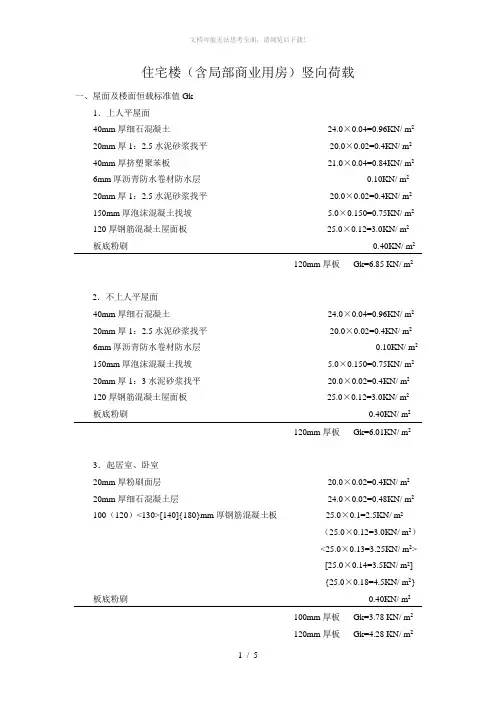

住宅楼（含局部商业用房）竖向荷载一、屋面及楼面恒载标准值Gk1．上人平屋面40mm厚细石混凝土24.0×0.04=0.96KN/ m2 20mm厚1：2.5水泥砂浆找平20.0×0.02=0.4KN/ m2 40mm厚挤塑聚苯板21.0×0.04=0.84KN/ m2 6mm厚沥青防水卷材防水层0.10KN/ m2 20mm厚1：2.5水泥砂浆找平20.0×0.02=0.4KN/ m2 150mm厚泡沫混凝土找坡 5.0×0.150=0.75KN/ m2 120厚钢筋混凝土屋面板25.0×0.12=3.0KN/ m2 板底粉刷0.40KN/ m2120mm厚板Gk=6.85 KN/ m22．不上人平屋面40mm厚细石混凝土24.0×0.04=0.96KN/ m2 20mm厚1：2.5水泥砂浆找平20.0×0.02=0.4KN/ m2 6mm厚沥青防水卷材防水层0.10KN/ m2 150mm厚泡沫混凝土找坡 5.0×0.150=0.75KN/ m2 20mm厚1：3水泥砂浆找平20.0×0.02=0.4KN/ m2 120厚钢筋混凝土屋面板25.0×0.12=3.0KN/ m2 板底粉刷0.40KN/ m2120mm厚板Gk=6.01KN/ m23．起居室、卧室20mm厚粉刷面层20.0×0.02=0.4KN/ m2 20mm厚细石混凝土层24.0×0.02=0.48KN/ m2 100（120）<130>[140]{180}mm厚钢筋混凝土板25.0×0.1=2.5KN/ m2（25.0×0.12=3.0KN/ m2）<25.0×0.13=3.25KN/ m2>[25.0×0.14=3.5KN/ m2]{25.0×0.18=4.5KN/ m2} 板底粉刷0.40KN/ m2100mm厚板Gk=3.78 KN/ m2120mm厚板Gk=4.28 KN/ m2130mm厚板Gk=4.53 KN/ m2140mm厚板Gk=4.78 KN/ m2180mm厚板Gk=5.78 KN/ m24．厨房楼面20mm厚1：2水泥砂浆抹面20.0×0.02=0.4KN/ m2 20mm厚细石混凝土保护层24.0×0.02=0.48KN/ m2 10mm厚聚合物水泥砂浆找平20.0×0.01=0.2KN/ m2 20mm厚（最薄处）1：3水泥砂浆找坡20.0×0.03=0.6KN/ m2 90mm厚钢筋混凝土板25.0×0.09=2.25KN/ m2 吊顶、管道0.40KN/ m290mm厚板Gk=4.4KN/ m2 5．卫生间楼面20mm厚1：2.5水泥砂浆抹面20.0×0.02=0.4KN/ m2 20mm厚细石混凝土保护层24.0×0.02=0.48KN/ m2 10mm厚聚合物水泥砂浆找平20.0×0.01=0.2KN/ m2 20mm厚（最薄处）1：3水泥砂浆找坡20.0×0.03=0.6KN/ m2 90mm厚钢筋混凝土板25.0×0.09=2.25KN/ m2 吊顶、管道0.40KN/ m290mm厚板Gk=4.4KN/ m26．阳台楼面20mm厚1：2.5水泥砂浆抹面20.0×0.02=0.4KN/ m2 20mm厚细石混凝土保护层24.0×0.02=0.48KN/ m2 10mm厚聚合物水泥砂浆找平20.0×0.01=0.2KN/ m2 90mm厚钢筋混凝土板25.0×0.09=2.25KN/ m2 板底粉刷0.40KN/ m290mm厚板Gk=3.73KN/ m2 7．电梯厅20mm厚粉刷面层20.0×0.02=0.4KN/ m2 60mm厚细石混凝土层24.0×0.06=1.44KN/ m2 120mm厚钢筋混凝土板25.0×0.12=3.0KN/ m2板底粉刷0.40KN/ m2120mm厚板Gk=5.3KN/ m28．电梯机房20mm厚粉刷面层20.0×0.02=0.4KN/ m2 30mm厚细石混凝土层24.0×0.03=0.72KN/ m2 120mm厚钢筋混凝土板25.0×0.12=3.0KN/ m2 板底粉刷0.40KN/ m2120mm厚板Gk=4.6KN/ m2 二、屋面及楼面活荷载标准值Qk注：1．水箱等重大设备按实际荷载采用。

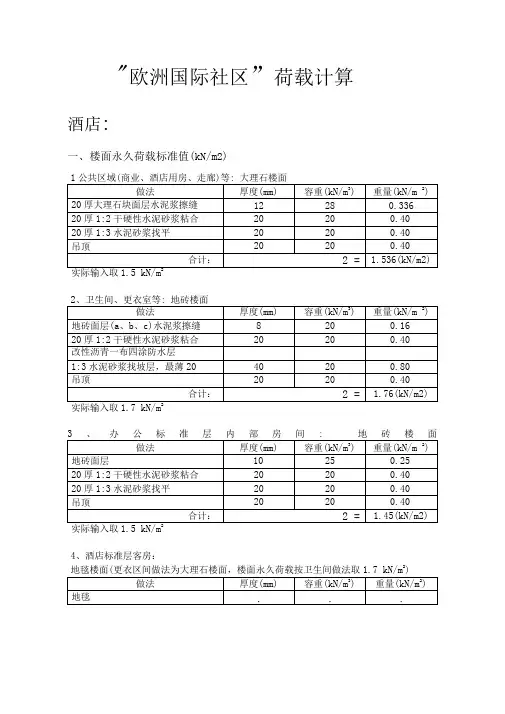

"欧洲国际社区”荷载计算酒店:一、楼面永久荷载标准值(kN/m2)实际输入取1.5 kN/m实际输入取1.7 kN/m实际输入取1.5 kN/m4、酒店标准层客房：地毯楼面(更衣区间做法为大理石楼面，楼面永久荷载按卫生间做法取1.7 kN/m2)实际输入取1.2 kN/m5、游泳池地面做法(找坡荷载：(0.04+12x2%)/2X5=0.7kN/m2)实际输入取3.75 kN/m 26、厨房：增加250mm 厚炉渣回填14x0.25 （按实际高度降）=3.5，其他构造同2项地砖 楼面实际输入取 1.7+3.5=5.2 kN/m 2三、屋面永久荷载标准值（kN/m2）二、楼面活荷载（kN/m 2）商业、酒店用房、大堂、餐厅 公共卫生间：健身房、家俱库 办公： 酒店客房：楼梯：避难层其他楼面活荷载详后附《楼面荷载标准值3.5kN/m 22.5kN/m 24.0kN/m 23.0kN/m 2(考虑1.0隔墙荷载) 2.0kN/m 23.5kN/m 2(找坡荷载：(0.12+17x2%)/2X5=1.15kN/m2)实际输入：4.0kN/m 22、裙房屋面(游泳池屋面) ＜不上人屋面＞:(吊顶：0.7 kN/m2;设备重4 kN/m2;设备基础重1.5 kN/m2) 实际输入：9.35kN/m 23、裙房屋面(宴会厅屋面) ＜不上人屋面＞：屋面构造同裙房屋面2，吊顶荷载为：1.5 kN/m2 实际输入：4.65kN/m 24、57F 上人屋面：除找坡厚度不同，其他屋面构造同裙房屋面 找坡荷载：(0.12+12.2x2%)/2X5=0.93kN/m2实际输入：3.8kN/m 25、非上人屋面卷材防水不上人屋面GB500345-20041。

总荷载：1.02+1.8=2.82 kN /m 2=2.9 kN /m 2(找坡荷载：(0.12+6.8x2%)/2X5=0.64(kN/m2) 实际输入：3.3kN/m 2四、楼面活荷载（kN/m 2）卷材防水屋面（不上人屋面） 卷材防水屋面（上人屋面） 卷材防水屋面（屋顶花园）注：、墙有洞口，按照窗洞面积比例折扣；最多扣除不能高于 ;2、 墙下未设置梁的应将梁上墙重均摊到板面输入板面恒载，且附加面荷载不 小于1.0KN/m 23、 外墙有大开洞时，外墙按照实际窗洞面积折算荷载；其中，落地窗、推拉 门按1.0KN/m 2考虑新疆地区特有隔墙（需甲方确认）：根据建筑总说明，本工程内外墙体采用陶粒空心砖砌块，干容重1、根据建筑总说明内墙做法，墙面抹灰层按下取值15厚（双面30厚）水泥砂浆面层（容重 =17 kN /m 3） 0.03X 17 = 0.51kN/m 25厚（双面10厚）水泥石灰砂浆抹面（容重 =17 kN /m 3）0.01 X 17= 0.17 kN/m 2墙面抹灰层荷载：(0.51+0.17 )X 1.5=1.02 kN /m 32、200厚墙体200厚陶粒空心砖砌块（湿容重 =9 kN /m 3） 1 X0.2X 9=1.8 kN/m 20.50kN/m 22.00kN/m 23.00kN/m 2五、隔墙荷载标准值（kN/m ） （除非业主特别指定否则按下表）=7.5 kN /m 3，湿容重=9 kN /m 3。

荷载计算书恒载取值1、各楼层附加恒载计算1）一般楼面100(120)mm厚现浇楼板自重：0.10(0.12)m×25KN/m3=2.50(3.00) KN/m2板底抹灰：0.02m×20 KN/m3=0.40 KN/m2找平层自重：0.03m×20 KN/m3=0.60 KN/m2楼面面层自重及装修找平：0.5 KN/m2Σg (标准值) 4.0(4.5)KN/m2 2）卫生间楼面100（120）mm厚现浇板自重：0.100（0.12）m×25KN/m3=2.50（3.0）KN/m2板底抹灰：0.02m×20 KN/m3=0.40 KN/m2 找平层自重：0.03m×20 KN/m3=0.60KN/m2楼面面层自重及装修找平： 1.0 KN/m2 Σg (标准值) 4.5 (5.0)N/m2 3）上人屋面板（建筑找坡）120mm厚现浇楼板自重：0.120m×25KN/m3=3.0KN/m2板底抹灰：0.02m×20 KN/m3=0.40 KN/m2 找平层自重：0.02m×20 KN/m3=0.40 KN/m2 炉渣找坡层自重：0.15m×14 KN/m3=2.10 KN/m2 屋面保温面层自重：0.03m×20 KN/m3=0.60 KN/m2Σg (标准值) 6.50KN/m24）不上人屋面板（结构找坡）120mm厚现浇楼板自重：0.120m×25KN/m3=3.0KN/m2板底抹灰：0.02m×20 KN/m3=0.40 KN/m2 找平层自重：0.02m×20 KN/m3=0.40 KN/m2 屋面保温面层自重：0.03m×20 KN/m3=1.2KN/m2Σg (标准值) 5.0KN/m22、墙体荷载计算1）200厚外墙/内墙采用混凝土空心砌块，自重12 KN/m3。

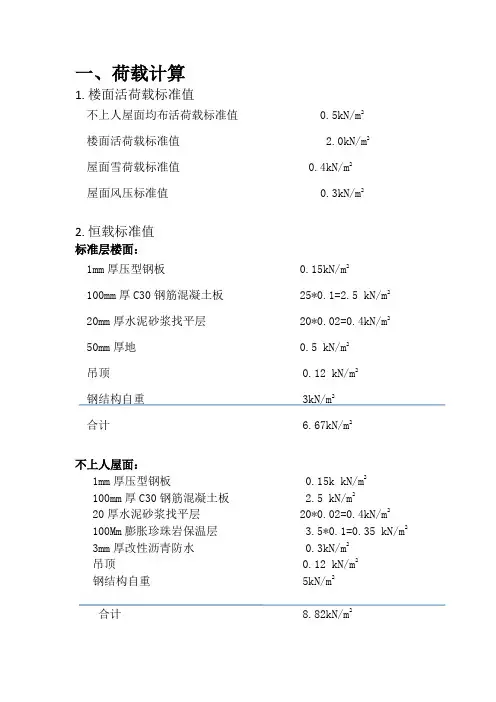

一、荷载计算1. 楼面活荷载标准值不上人屋面均布活荷载标准值 0.5kN/m2楼面活荷载标准值 2.0kN/m2屋面雪荷载标准值 0.4kN/m2屋面风压标准值 0.3kN/m22. 恒载标准值标准层楼面：1mm厚压型钢板 0.15kN/m2100mm厚C30钢筋混凝土板 25*0.1=2.5 kN/m220mm厚水泥砂浆找平层 20*0.02=0.4kN/m250mm厚地 0.5 kN/m2吊顶 0.12 kN/m2钢结构自重 3kN/m2合计 6.67kN/m2不上人屋面：1mm厚压型钢板 0.15k kN/m2100mm厚C30钢筋混凝土板 2.5 kN/m220厚水泥砂浆找平层 20*0.02=0.4kN/m2100Mm膨胀珍珠岩保温层 3.5*0.1=0.35 kN/m2 3mm厚改性沥青防水 0.3kN/m2 吊顶 0.12 kN/m2钢结构自重 5kN/m2合计 8.82kN/m2内墙：230mm加气混凝土砌块 0.23*19*0.8= 3.5kN/m2 20m厚水泥砂浆双面找平层 20*0.02=0.4kN/m215mm厚1：2：4水泥石膏砂浆 0.015*17=0.255kN/m2合计 4.155kN/m2外墙：230mm加气混凝土砌块 0.23*19*0.8= 3.5 kN/m220mm厚水泥砂浆找平层 20*0.02=0.4kN/m215mm厚1：2：4水泥石膏砂浆 0.015*17=0.255kN/m2 10mm厚水泥砂浆抹平 10*0.02=0.2kN/m2面砖装饰 0.5 kN/m2合计 4.855kN/m2考虑门窗折减，有门窗洞口的地方乘以折减系数0.8女儿墙：按外墙做法，高度1200mm。

会所楼、屋面荷载及墙、梁线荷载导算计算书一、恒载1、地下一层顶板（1）楼板自重：软件自动导算（2）建筑做法：电梯厅、楼梯间详图集12BJ1-1做法：地砖楼地面（100厚）第193页，楼12A；0.1*20=2kN/㎡,设计输入为2 kN/㎡。

门厅、游泳池详图集12BJ1-1做法：地砖楼地面（100厚）第200页，楼15A；0.1*20=2kN/㎡,设计输入为2 kN/㎡。

其它房间间详图集12BJ1-1做法：弹性垫层地毯楼面（100厚）第219页楼34A；0.1*20=2kN/㎡,设计输入2 kN/㎡。

卫生间详图集12BJ1-1做法：大理石防水楼地面（130厚）第201页，楼15F；0.13*20=2.6N/㎡,设计输入为2.6 kN/㎡。

(3)隔墙等效荷载根据实际情况输入为1~2.5kN/㎡。

2、二层顶板~三层顶板（1）楼板自重：软件自动导算（2）建筑做法：①电梯机房详图集12BJ1-1做法：地砖楼地面（100厚）第193页，楼12A；0.1*20=2kN/㎡,设计输入为2 kN/㎡。

②楼梯间休息平台及踏步详图集12BJ1-1做法：地砖楼地面（100厚）第193页，楼12A；0.1*20=2kN/㎡,设计输入为2 kN/㎡。

③卫生间详图集12BJ1-1做法：大理石防水楼地面（130）第201页，楼15F；0.13*20=2.6N/㎡,设计输入为2.6 kN/㎡。

厚）100做法：弹性垫层地毯楼面（12BJ1-1④其它房间间详图集．第219页楼34A；0.1*20=2kN/㎡,设计输入为2 kN/㎡。

（3）隔墙等效荷载根据实际情况输入为1~2.5kN/㎡。

3、屋面（1）屋面板自重：软件自动导算（2）屋面建筑做法：①屋面3：保温不上人平屋面12BJ1-1第292页，设计输入为3kN/㎡,详细导算见下：20厚防水面层 0.02x20=0.4kN/㎡3+3聚乙烯胎改性沥青防水卷材 0.25x0.06=0.015kN/㎡最薄50厚防水保温 (0.050+ 12.5*2%/2)*10= 1.75kN/㎡15厚找平层 0.02x15=0.3kN/㎡60厚B1挤塑料聚苯板保温层 0.06x1.5=0.09kN/㎡混凝土结构面板共计 2.555kN/㎡大屋面外挑部分考虑积水较多，设计输入值为4kN/㎡.②坡屋面3-A1：小青瓦第316页，查表1.68kN/㎡，设计输入为2.5kN/㎡。

荷载计算书文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]一、荷载计算(一)、楼面及屋面永久荷载标准值：1、预制板楼面：楼面面层 0.65KN/ m2预空板及灌缝 1.99KN/ m230厚板底抹灰 17×0.03=0.51KN/ m2∑G=3.15KN/ m2(取3.20KN/ m2)2、现浇板楼面：楼面面层 0.65KN/ m2120厚现浇板 3.00KN/ m220厚板底抹灰 17×0.02=0.34KN/ m2∑G=3.99KN/ m2(取4.00KN/ m2)3、卫生间：楼面面层 0.65KN/ m2240厚水泥炉渣垫层 0.24×13 =3.12KN/ m2 20厚水泥沙浆保护层 0.02× 20=0.4 KN/ m21.5厚聚氨酯涂层防水层15厚水泥沙浆找平层 0.015×20 =0.3KN/ m2 80厚现浇板 25×0.08=2.00 KN/ m2 20厚板底抹灰 17×0.02=0.34KN/ m2∑G=6.81 KN/ m2(取7.00KN/ m2)4、屋面：40mm厚C30细石砼防水层 25×0.04=1.00KN/ m23mm厚SBS防水层 0.30KN/ m220mm厚水泥砂浆找平层 20×0.02=0.40KN/ m2膨胀珍珠岩找坡层（最薄处50mm） 10×0.10=1.00KN/ m2120厚钢筋混凝土板 25×0.12=3.00KN/ m220mm厚板底抹灰 17×0.02=0.34KN/ m2∑G=6.0KN/ m25、砖墙永久荷载标准值：双面粉刷240墙双面粉刷 17×0.02×2=0.68 KN/ m2240mm厚烧结多孔砖墙 19×0.24=4.56 KN/ m2∑G=5.24 KN/ m2(二)、屋面、楼面均布活荷载标准值（建筑结构荷载规范GB50009—2001）1、客厅 2.00 KN/ m22、门面 3.50 KN/ m23、餐厅 2.00 KN/ m24、卧室 2.00 KN/ m25、楼梯间 3.50 KN/ m26、阳台 2.50 KN/ m27、卫生间 2.00 KN/ m28、厨房 2.00 KN/ m29、上人屋面 2.00 KN/ m210、不上人屋面 0.70 KN/ m211、基本风压 0.35 KN/ m212、基本雪压 0.45 KN/ m2一 .荷载汇集:〈恒荷载〉1(楼面荷载:(1)卧室、书房:2 木地板 0.2KN/M2 木格栅 0.2KN/M2 水泥砂浆找平层30mm: 0.03*20=0.6KN/M楼板自重:2板厚100mm 0.10*25=2.5 KN/M2板厚110mm 0.11*25=2.75 KN/M2 板厚120mm 0.12*25=3.0 KN/M2 板厚160mm 0.16*25=4.0 KN/M2 板下抹灰20mm: 0.02*20=0.4KN/M合计:22板厚100mm 3.90KN/M 取 4.0KN/M22板厚110mm 4 .15KN/M 取 4.2KN/M22板厚120mm 4.40 KN/M 取 4.4KN/M22板厚160mm 5.40 KN/M 取 5.5KN/M(2)客厅、餐厅2 大理石面层20mm 0.02*28,0.56KN/M2 水泥砂浆结合层20mm 0.02*20,0.40KN/M2 水泥砂浆找平层30mm: 0.03*20=0.60KN/M楼板自重:2板厚100mm 0.10*25=2.5 KN/M2板厚110mm 0.11*25=2.75 KN/M2板厚120mm 0.12*25=3.0 KN/M2板厚130mm 0.13*25=3.25 KN/M2 板下抹灰20mm: 0.02*20=0.4KN/M合计:22板厚100mm 4.46KN/M 取 4.5KN/M22板厚110mm 4.71KN/M 取 4.8KN/M22板厚120mm 4.96KN/M 取 5.0KN/M1 - -22板厚130mm 5.21KN/M 取 5.3KN/M(3)卫生间、厨房、阳台:2 面砖 0.55KN/M2 水泥砂浆找平层30mm: 0.03*20=0.6KN/M楼板自重: 2板厚90mm 0.09*25=2.25 KN/M2板厚100mm 0.1*25=2.5 KN/M2板厚120mm 0.12*25=3.0 KN/M2 板下抹灰20mm: 0.02*20=0.4KN/M合计:22板厚90mm 3.8KN/M 取 3.9KN/M22板厚100mm 4.05KN/M 取 4.1KN/M22板厚120mm 4.55KN/M 取 4.6KN/M(4)电梯厅、入户花园、楼梯平台:2地面按铺20mm厚石材考虑: 0.02*28=0.56 KN/M 2水泥砂浆找平层30mm: 0.03*20=0.60KN/M楼板自重:2板厚100mm 0.1*25=2.50 KN/M2板厚110mm 0.11*25=2.75 KN/M2板厚120mm 0.12*25=3.00 KN/M2 板下抹灰20mm: 0.2*20=0.4KN/M合计:22板厚100mm 4.06KN/M 取 4.1KN/M22板厚110mm 4.31KN/M 取 4.4KN/M22板厚120mm 4.56KN/M 取 4.6KN/M(5)地下室顶板(无覆土时):2地面按铺20mm厚石材考虑: 0.02*28=0.56 KN/M 2水泥砂浆找平层30mm: 0.03*20=0.60KN/M2楼板自重160mm: 0.16*25=4.0 KN/M2板下设备: 1.0 KN/M2 吊棚或抹灰: 0.02*20=0. 40KN/M22合计: 6.56 KN/M 取 6.7KN/M2 - -(6)地下室顶板(人防):2地面按铺20mm厚石材考虑: 0.02*28=0.56 KN/M2水泥砂浆找平层30mm: 0.03*20=0.60KN/M2楼板自重250mm: 0.25*25=6.25 KN/M2板下设备: 1.0 KN/M2吊棚或抹灰: 0.02*20=0. 40 KN/M22合计: 8.81 KN/M 取 9.0 KN/M2(屋面荷载:(1)上人屋面:2面砖: 0.55 KN/M240mm细石砼: 0.04*25=1.0 KN/M2防水层: 0.10KN/M2水泥砂浆找平层20mm: 0.02*20=0. 40KN/M2挤塑板30mm 0.05 KN/M2焦渣砼找坡层2%，最薄处30mm: (4.3*2%+0.03)*17=1.97 KN/M 2水泥砂浆找平层20mm: 0.02*20=0.4KN/M2楼板120mm厚: 0.12*25=3.0 KN/M2板下抹灰20mm: 0.02*20=0.4KN/M22合计: 7.87 KN/M 取 8.0 KN/M(2)不上人屋面:2防水层和细砂保护层: 0.30KN/M2水泥砂浆找平层20mm: 0.02*20=0. 40KN/M2焦渣砼找坡层2%，最薄处30mm: (6.0*2%+0.03)*17=2.55 KN/M2水泥砂浆找平层20mm: 0.02*20=0.4KN/M2楼板120mm厚: 0.12*25=3.0 KN/M2板下抹灰20mm: 0.02*20=0.4KN/M22合计: 7.05KN/M 取 7.2KN/M(3)露台:2面砖: 0.55 KN/M240mm细石砼: 0.04*25=1.0 KN/M2防水层: 0.10KN/M2水泥砂浆找平层20mm: 0.02*20=0. 40KN/M3 - -2挤塑板30mm 0.05 KN/M2焦渣砼找坡层2%，最薄处30mm: (3.3*2%+0.03)*17=1.63 KN/M 2水泥砂浆找平层20mm: 0.02*20=0.4KN/M2楼板120mm厚: 0.12*25=3.0 KN/M2板下抹灰20mm: 0.02*20=0.4KN/M22合计: 7.53 KN/M 取 7.7 KN/M〈活荷载〉2z 阳台: 2.5 KN/M2其它房间: 2.0 KN/M2(梁上线荷载(内外墙均按砂加气容重考虑):2250墙:7.0*1.3*0.25+0.8=3.1 KN/M，2200墙:7.0*1.3*0.2+0.8=2.62 KN/M，2100墙:7.0*1.3*0.1+0.8=1.8 KN/M，2120墙:7.0*1.3*0.12+0.8=1.9 KN/M，(1)层高2.9m250普通墙: q=3.1*(3.0-0.4)=8.06 KN/M，取8.1 KN/M 250卫生间墙(双面瓷砖): q=(3.1+1.0)*(3.0-0.4)=10.66 KN/M，取10.7 KN/M 250卫生间墙(单面瓷砖): q=(3.1+0.5)*(3.0-0.4)=9.36 KN/M，取9.4 KN/M120普通墙: q=1.9*(3.0-0.3)=5.13 KN/M，取5.2 KN/M120卫生间墙(双面瓷砖): q=(1.9+1.0)*(3.0-0.3)=7.83 KN/M，取7.9KN/M 120卫生间墙(单面瓷砖): q=(1.9+0.5)*(3.0-0.3)=6.48 KN/M，取6.5KN/M 200普通墙墙: q=2.62*(3.0-0.4)=6.82 KN/M，取6.9 KN/M 200卫生间墙(双面瓷砖): q=(2.62+1.0)*(3.0-0.4)=9.42 KN/M，取9.5 KN/M 200卫生间墙(单面瓷砖): q=(2.62+0.5)*(3.0-0.4)=8.11 KN/M，取8.2 KN/M 100普通墙墙: q=1.8*(3.0-0.3)=4.86 KN/M，取4.9 KN/M 100卫生间墙(双面瓷砖): q=(1.8+1.0)*(3.0-0.3)=7.56 KN/M，取7.6 KN/M 100卫生间墙(单面瓷砖): q=(1.8+0.5)*(3.0-0.3)=6.21 KN/M，取6.3 KN/M250普通墙有窗:8.1*0.8=6.48 KN/M，取7.0 KN/M计算如计平面的架,剪力计计的计荷计及合力作用位置。

目录一、计算说明二、结构计算书（荷载计算）三、结构计算过程、附图1、建筑结构的总信息2、周期、地震力与振型3、位移输出4、各层平面简图5、楼面荷载6、梁、墙荷载7、现浇板配筋图8、各层配筋简图9、楼梯计算书10、基础计算书1、工程概况本工程为剪力墙结构，主要楼层层高为3.0m。

2、计算目的为结构施工图设计提供依据。

3、计算依据3.1本工程建筑施工图。

3.2基本资料：南宁市的风荷载取重现期100年基本风压W0=0.4KN/m2。

南宁市属六度抗震设防区，场地类别为Ⅱ类，设计地震分组为第一组，设计基本地震加速度值为0.05g。

3.3有关主要规范、规程及政策法规：A．规范、规程1）、建筑结构荷载规范GB50009-2001(2006年版)2）、建筑抗震设计规范GB50011-2001(2008年版).3）、建筑抗震设防分类标准GB50223-20084）、建筑地基基础设计规范GB50007-20025）、混凝土结构设计规范GB50010-20026）、《高层建筑混凝土结构技术规程》(JGJ 3-2002)6）、岩土工程详细勘察报告7）、结构计算软件：PKPM、理正、morgainB．政策法规：工程建设标准强制性条文（房屋建筑部分）建设工程质量管理条例建设工程勘察设计管理条例3.4专业技术方案：1)上部结构采用现浇钢筋混凝土剪力墙结构体系2）南宁市的风荷载取重现期100年基本风压W0=0.4KN/m2。

地面粗糙度为B类。

2) 南宁市属六度抗震设防区，场地类别为Ⅱ类，设计地震分组为第一组，设计基本地震加速度值为0.05g。

地震作用按6度要求，剪力墙抗震等级三级，抗震措施及抗震构造措施均按6度三级考虑。

3.4.3结构材料：钢筋：HPB235(φ)、HRB400( )直径d<12时，采用HRB235（Φ）钢，fyk=235N/mm²，fy=210N/mm²。

直径d≥12时，采用HRB400（ф）钢，fyk=335N/mm²，fy=360N/mm²。

屋面楼面荷载计算书模板学生公寓一、工程概况本工程位于校区，是一幢多层学生公寓，总建筑面积大约28000 m2，其中地下建筑面积为2457 m2（其中人防为1090 m2），地上建筑面积为25543 m2。

建设场地无特殊地质、气象、水文条件。

二、设计依据2.1 依据国家及地方现行设计规范规程：（1）建筑结构设计术语和符号标准GB/T50083-97（2）建筑抗震设防分类标准GB50223-95（3）工程结构设计基本术语和通用符号GBJ132-90（4）建筑结构可靠度设计统一标准GB50068-2001（5）建筑结构荷载规范GB50009-2001（6）建筑抗震设计规范GB50011-2001（7）混凝土结构设计规范GBJ50010-2002（9）地下工程防水技术规范GB50108-2001（10）建筑桩基技术规范JGJ94-94（11）建筑地基基础设计规范GB50007-2002(12)人民防空地下室设计规范GB50038-2005三、结构体系及设计分类3.1 结构体系：根据工程特点,该项目采用钢筋混凝土框架结构；基础拟采用“桩＋独立承台＋地梁”形式；填充墙240内墙采用轻质隔墙、120内墙及外墙采用混凝土多孔砖。

3.2 设计分类建筑结构安全等级二级结构重要性系数 1.0结构设计使用年限50年建筑抗震类别丙类地基基础设计等级乙级地下室防水等级二级四、荷载导算4.1 地震参数根据国家地震局颁发的《全国抗震区划图》，本地区抗震设防烈度为6度，设计地震加速度0.05g,建筑场地类别为III类，设计地震分组为第1组,T g=0.45s;周期折减系数0.7，框架抗震等级四级。

梁端负弯距调幅0.85，框架梁刚度增大系数2.0。

第1页 / 共4页。

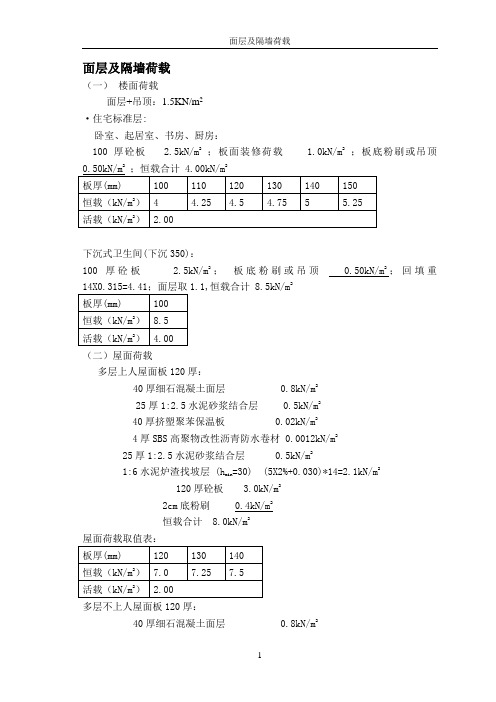

面层及隔墙荷载（一）楼面荷载面层+吊顶：1.5KN/m2·住宅标准层:卧室、起居室、书房、厨房：100厚砼板 2.5kN/m2；板面装修荷载 1.0kN/m2；板底粉刷或吊顶22下沉式卫生间(下沉350)：100厚砼板 2.5kN/m2；板底粉刷或吊顶0.50kN/m2；回填重14X0.315=4.41；面层取1.1,恒载合计 8.5kN/m2（二）屋面荷载多层上人屋面板120厚：40厚细石混凝土面层 0.8kN/m225厚1:2.5水泥砂浆结合层 0.5kN/m240厚挤塑聚苯保温板 0.02kN/m24厚SBS高聚物改性沥青防水卷材 0.0012kN/m225厚1:2.5水泥砂浆结合层 0.5kN/m2=30) (5X2%+0.030)*14=2.1kN/m21:6水泥炉渣找坡层 (hmin120厚砼板 3.0kN/m22cm底粉刷 0.4kN/m2恒载合计 8.0kN/m2多层不上人屋面板120厚：40厚细石混凝土面层 0.8kN/m2聚脂无纺布一层40厚挤塑聚苯保温板 0.02kN/m24厚SBS高聚物改性沥青防水卷材 0.0012kN/m225厚1:2.5水泥砂浆结合层 0.5kN/m21:6水泥炉渣找坡层 (h=30) (5X2%+0.030)*14=2.1kN/m2min120厚砼板 3.0kN/m22cm底粉刷 0.4kN/m2恒载合计 6.8kN/m2露台:水泥砂浆+10厚防滑地砖: 0.7 kN/m240厚细石混凝土面层 0.8kN/m225厚1:2.5水泥砂浆结合层 0.5kN/m240厚挤塑聚苯保温板 0.02kN/m24厚SBS高聚物改性沥青防水卷材 0.0012kN/m225厚1:2.5水泥砂浆结合层 0.5kN/m2=30) (5X2%+0.030)*14=1.82kN/m2 1:6水泥炉渣找坡层 (hmin120厚砼板 3.0kN/m22cm底粉刷 0.4kN/m2恒载合计 7.8kN/m2坡屋面：彩色混凝土屋面瓦,彩陶瓦 0.5kN/m2挂瓦条40X50,顺水条40X30 0.1 kN/m220厚1：2.5水泥砂浆 0.40kN/m240厚挤塑聚笨板 0.02kN/m220厚1：2.5水泥砂浆 0.40kN/m23厚SBS聚氨脂防水卷材 0.0009kN/m220厚1：2.5水泥砂浆 0.40kN/m2120厚砼板 3.00kN/m22cm底粉刷 0.4kN/m2恒载合计 5.23kN/m2取 5.3kN/m2(应按坡面坡度折算为水平荷载)(三)墙体荷载隔墙按页岩空心砖按容重12KN/ m3(考虑砌筑灰缝)计算，抺灰内墙按双面0.8考虑。
