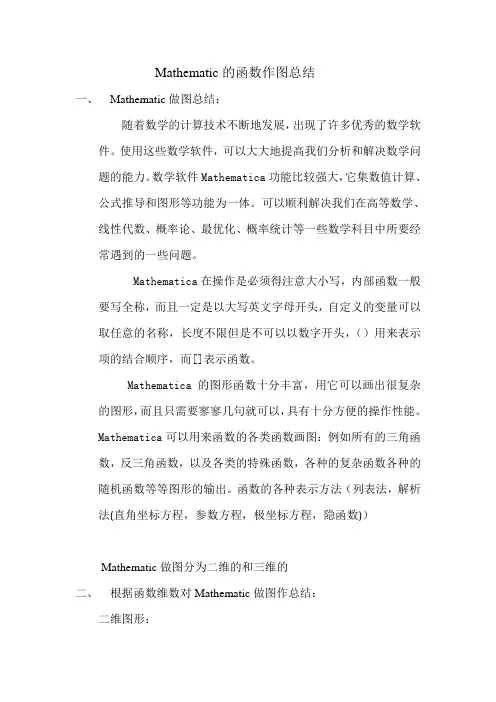

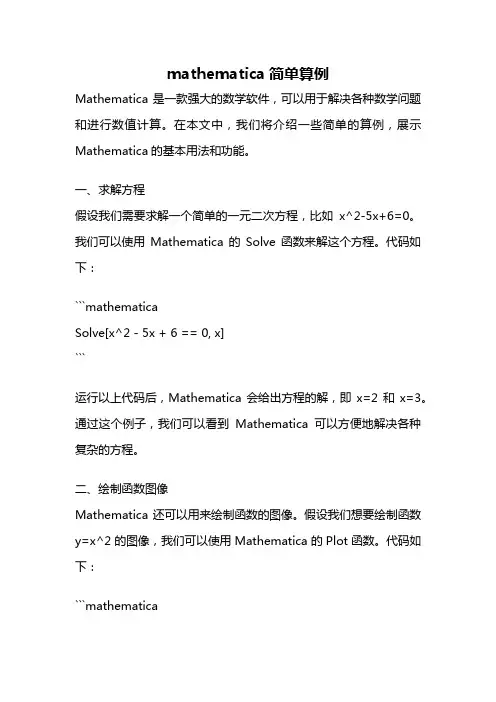

Mathematic的函数作图总结一、Mathematic做图总结：随着数学的计算技术不断地发展，出现了许多优秀的数学软件。

使用这些数学软件，可以大大地提高我们分析和解决数学问题的能力。

数学软件Mathematica功能比较强大，它集数值计算、公式推导和图形等功能为一体。

可以顺利解决我们在高等数学、线性代数、概率论、最优化、概率统计等一些数学科目中所要经常遇到的一些问题。

Mathematica在操作是必须得注意大小写，内部函数一般要写全称，而且一定是以大写英文字母开头，自定义的变量可以取任意的名称，长度不限但是不可以以数字开头，（）用来表示项的结合顺序，而[]表示函数。

Mathematica的图形函数十分丰富，用它可以画出很复杂的图形，而且只需要寥寥几句就可以，具有十分方便的操作性能。

Mathematica可以用来函数的各类函数画图：例如所有的三角函数，反三角函数，以及各类的特殊函数，各种的复杂函数各种的随机函数等等图形的输出。

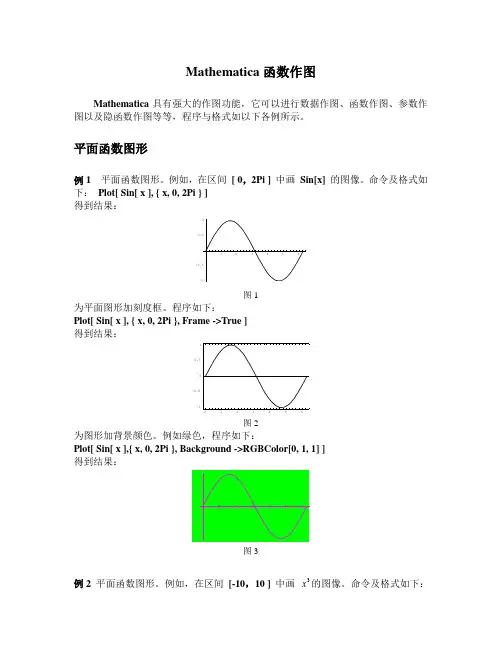

函数的各种表示方法（列表法，解析法(直角坐标方程，参数方程，极坐标方程，隐函数)）Mathematic做图分为二维的和三维的二、根据函数维数对Mathematic做图作总结：二维图形：例如：Plot x Sin 1x ,x,0.5,0.5例如：用ImplicitPlot 命令作出221x y xy +=+的图形再例如：用不同颜色画出sin ,arctan ,[4,4]y x y x x ==∈-的图形，并写出命令。

G1Plot Sin x ,x,4,4,PlotStyle RGBColor 0,1,0G2Plot ArcTan x ,x,4,4,PlotStyle RGBColor 1,1,0Show G1,G2由图可以看出 Mathematic可以在一幅图中用多种颜色表示图像图像更清晰明了。

即颜色函数RGBColor[red,green,blue]用PolarPlot命令, 作出曲线3sin8ρϕ=（极坐标表示）的图形。

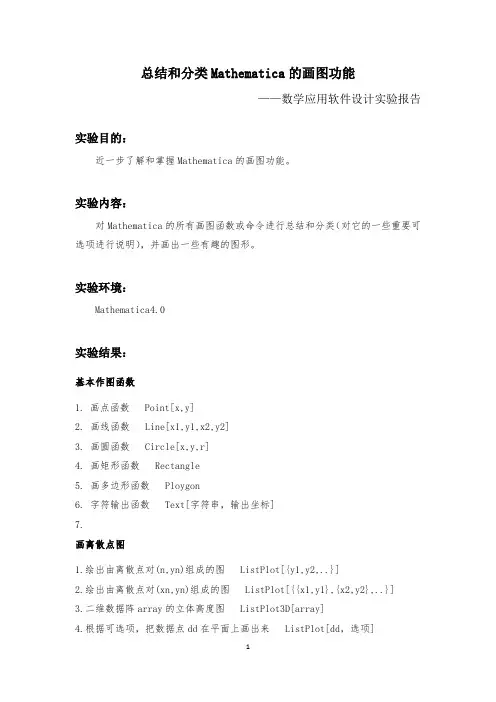

总结和分类Mathematica的画图功能——数学应用软件设计实验报告实验目的：近一步了解和掌握Mathematica的画图功能。

实验内容：对Mathematica的所有画图函数或命令进行总结和分类（对它的一些重要可选项进行说明），并画出一些有趣的图形。

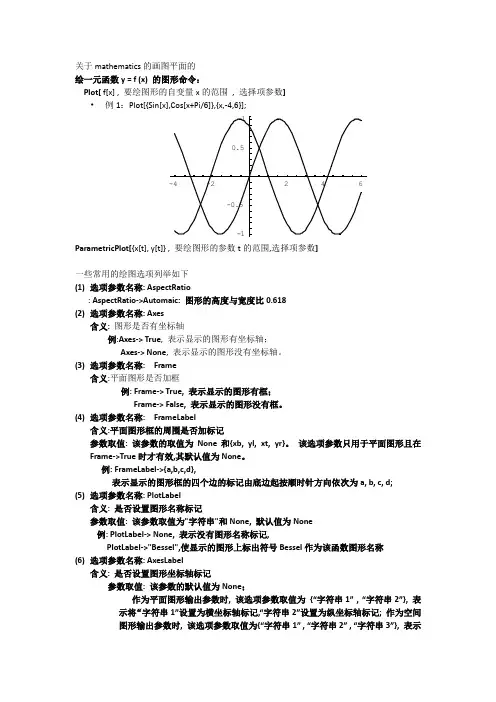

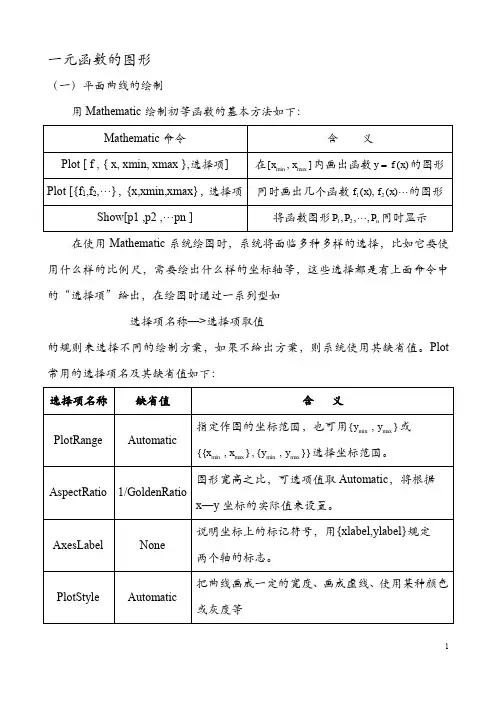

实验环境：Mathematica4.0实验结果：基本作图函数1.画点函数 Point[x,y]2.画线函数 Line[x1,y1,x2,y2]3.画圆函数 Circle[x,y,r]4.画矩形函数 Rectangle5.画多边形函数 Ploygon6.字符输出函数 Text[字符串，输出坐标]7.画离散点图1.绘出由离散点对(n,yn)组成的图 ListPlot[{y1,y2,..}]2.绘出由离散点对(xn,yn)组成的图 ListPlot[{{x1,y1},{x2,y2},..}]3.二维数据阵array的立体高度图 ListPlot3D[array]4.根据可选项，把数据点dd在平面上画出来 ListPlot[dd，选项]画二维函数图像1.标准二维函数作图Plot[函数f，{x,xmin,xmax}，选项]：在区间{x,xmin,xmax}上，按选项的要求画出函数f的图形Plot[{函数1,函数2,…}，{x,xmin,xmax}，选项]：在区间{x,xmin,xmax}上，按选项的要求画出几个函数的图形2.二维参数方程作图ParametricPlot[{x[t]，y[t]}，{t,t0,t1}，选项]：画一个X轴、Y轴坐标为{x[t]，y[t]}，参变量t在[t0，t1]中的参数曲线3.二维等高线图ContourPlot[f[x,y]，{x,x0,x1}，{y,y0,y1}，选项]：画出空间曲面f[x,y]在区域x∈[x0,x1]和y∈[y0,y1]上的等高线图4.二维密度图DensityPlot[f[x,y]，{x,x0,x1}，{y,y0,y1}，选项]：画出空间曲面f[x,y]在区域x∈[x0,x1]和y∈[y0,y1]上的密度图5.二维极坐标方程作图PolarPlot[r[t]，{t,min,max}，选项]：按选项的要求画出极坐标方程为r=r(t)的图形（需要先打开作图软件包，输入“<<Graphics`Graphics`”）6.二维隐函数方程作图ImplicitPlot[隐函数方程，自变量范围，选项]：按选项的要求画出隐函数的方程确定的函数图形（需要先打开作图软件包，输入“<<Graphics`ImplicitPlot`”）画三维函数图像1.标准三维函数作图Plot3D[f[x,y]，{x,x0,x1}，{y,y0,y1}，选项]：在区域x∈[x0,x1]和y∈[y0,y1]上，画出空间曲面f[x,y]2.三维参数方程作图ParametricPlot3D[{x[u,v],y[u,v],z[u,v]}，{u,u0,u1}，{v,v0,v1}，可选项]：画一个X轴坐标为x[u,v]、Y轴坐标为y[u,v]、Z轴坐标为z[u,v]，参变量u在[u0,u1]、v在[v0,v1]中的参数曲面重要可选项1.AspectRatio：设定图形的宽高比2.PlotStyle：确定所画图形的线宽、线形、颜色等特性，如（1）RGBColor[r,g,b]使曲线采用某种颜色（2）GrayLevel[gray]描述颜色的灰度（3）PointSize[相对尺度]表示点的大小（4）Thickness[相对尺度]表示线的宽度3.PlotPoint：设定计算机描点作图时在每个单位长度内取的点数4.PlotRange：表示作图的值域5.PlotLabel：在图形上方居中加注释6.Axes：指定是否显示坐标轴7.AxesLabel：在坐标轴上做标记8.AxesOrigin：指定两个坐标轴的交点位置9.AxesStyle：设定坐标轴的颜色、线宽等选项10.Ticks：给坐标轴加上刻度或给坐标轴上的点加上标记11.GridLinese：用于加网格线12.Background：用于指定背景颜色13.DisplayFunction：指定如何显示图形趣味图形举例二维：Plot[{Sin[x]+Sin[1.6 x],-Sin[x]-Sin[1.6 x]},{x,0,40}]ParametricPlot[{Cos[5 t],Sin[3 t]},{t,0,2 Pi},AspectRatio->Automatic}]<<Graphics`Graphics`PolarPlot[Sin[4 t],{t,0,2 Pi}]ParametricPlot[{t Cos[t],t Sin[t]},{t,0,4 Pi},PlotPoints->250,AspectRatio-> Automatic]<<Graphics`Graphics`PolarPlot[Sin[1000 t],{t,0,2 Pi}]ContourPlot[x^2-y^2,{x,-1,1},{y,-1,1}]ContourPlot[Cos[x y],{x,-5,5},{y,-5,5}]ContourPlot[Sin[x y],{x,-5,5},{y,-5,5},ContourLines->False]Plot[Evaluate[Table [BesselJ[n,x],{n,4}]],{x,0,100}]三维：Plot3D[Sin[x y],{x,0,4},{y,0,4},PlotPoints->40,Mesh->False,FaceGrids->All, AxesIabel->{“Length”, “Width”, “Height”}]Plot3D[Sin[x y] Cos[x y],{x,0,4},{y,0,4},PlotPoints->30]Plot3D[Tan[x y],{x,0,4},{y,0,4},PlotPoints->30]}ParametricPlot3D[{Sin[t],Sin[2 t] Sin[u],Sin[2 t] Cos[u]},{t,-Pi/2, Pi/2},{u,0,2 Pi},Ticks->None]ParametricPlot3D[{Cos[5 t],Sin[3 t],Sin[t]},{t,0,2 Pi}]ParametricPlot3D[{Cos[u] Sin[v],Sin[u] Sin[v],Cos[v]+Log[Tan[v/2]]+0.1*u},{u,0,4Pi},{v,0.001,1},PlotPoints->{64,32}]ParametricPlot3D[{Cos[t](3+Cos[u]),Sin[t](3+Cos[u]),Sin[u]},{t,0,2Pi},{u,0,2Pi}]实验中出现的问题及解决方法：早期图形举例前面的命令都是由Mathematica 4里面的命令直接粘贴到文档中，但是在打印的过程中，这些命令无法正常显示，猜想出现这种情况可能与打印分辨率或者连接打印机的电脑未安装Mathematica软件有关。
