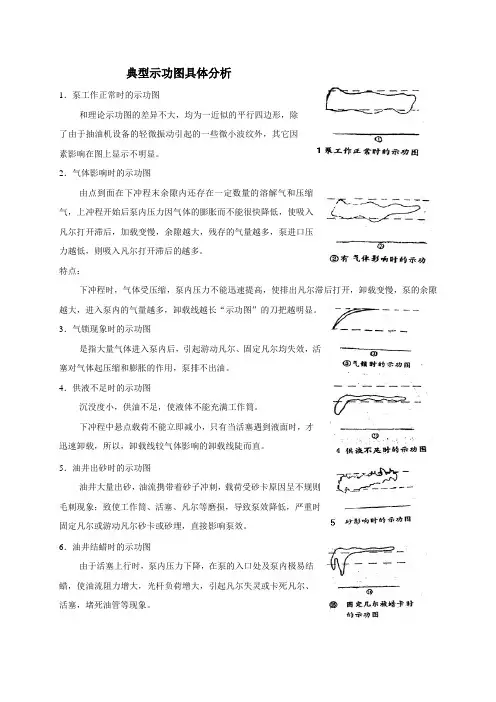

典型示功图具体分析1．泵工作正常时的示功图和理论示功图的差异不大，均为一近似的平行四边形，除了由于抽油机设备的轻微振动引起的一些微小波纹外，其它因素影响在图上显示不明显。
2．气体影响时的示功图由点到面在下冲程末余隙内还存在一定数量的溶解气和压缩气，上冲程开始后泵内压力因气体的膨胀而不能很快降低，使吸入凡尔打开滞后，加载变慢，余隙越大，残存的气量越多，泵进口压力越低，则吸入凡尔打开滞后的越多。
特点：下冲程时，气体受压缩，泵内压力不能迅速提高，使排出凡尔滞后打开，卸载变慢，泵的余隙越大，进入泵内的气量越多，卸载线越长“示功图”的刀把越明显。
3．气锁现象时的示功图是指大量气体进入泵内后，引起游动凡尔、固定凡尔均失效，活塞对气体起压缩和膨胀的作用，泵排不出油。
4．供液不足时的示功图沉没度小，供油不足，使液体不能充满工作筒。
下冲程中悬点载荷不能立即减小，只有当活塞遇到液面时，才迅速卸载，所以，卸载线较气体影响的卸载线陡而直。
5．油井出砂时的示功图油井大量出砂，油流携带着砂子冲刺，载荷受砂卡原因呈不规则毛刺现象；致使工作筒、活塞、凡尔等磨损，导致泵效降低，严重时固定凡尔或游动凡尔砂卡或砂埋，直接影响泵效。
6．油井结蜡时的示功图由于活塞上行时，泵内压力下降，在泵的入口处及泵内极易结蜡，使油流阻力增大，光杆负荷增大，引起凡尔失灵或卡死凡尔、活塞，堵死油管等现象。
7．抽油杆断脱时的示功图抽油杆断脱后的悬点载荷实际上是断脱点以上的抽油杆柱重量，只是由于摩擦力才使载荷线不重合。
8．连抽带喷时的示功图具有一定自喷能力的抽油井，抽汲实际上只起诱喷和助喷作用。
特点：在抽汲过程中，游动凡尔和固定凡尔处于同时打开状态，液柱载荷基本上加不到悬点，示功图的位置和载荷变化的大小取决于喷势的强弱及抽汲流体的粘度。
9．固定凡尔漏失时的示功图固定凡尔球和凡尔座配合不严，凡尔座锥体装配不紧，凡尔罩内落入脏物或蜡卡着凡尔球等而造成的漏失，典型表现为加载和减载缓慢，呈弧形，减载更严重。
