南京斯沃斯沃数控仿真软件广州数控仿真软件操作和编程说明书南京斯沃软件技术有限公司2006/07版本前言南京斯沃软件技术有限公司是一支专业从事可视化软件开发的队伍。
主要提供CAD/CAM、数控仿真、UG关键技术的示范、推广和应用。
面向企业的新产品开发和创新设计，提供贴近用户个性化需求的产品整体设计、技术咨询、二次开发服务。
根据客户要求 进行专业CAD\CAM的软件开发，以及数控系统、面板仿真的开发，提供基于UG软件的二次开发服务，指导客户利用UG软件建立企业标准化的设计流程，缩短新产品研发周期，降低改型设计开发成本，提高产品设计质量。
南京斯沃软件技术有限公司开发的，发那科(FANUC)、西门子(SINUMERIK)、三菱(MITSUBISHI)、广州数控(GSK)、华中世纪星(HNC)、北京凯恩帝(KND)、大连大森(DASEN)、南京华兴(WA) 数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
南京斯沃软件技术有限公司2006年7月目 录第一章 斯沃数控仿真软件概述 (1)1.1 斯沃数控仿真软件简介 (1)1.2 斯沃数控仿真软件的功能 (1)1.2.1 控制器 (1)1.2.2功能介绍 (3)第二章 斯沃数控仿真软件操作 (5)2.1 软件启动界面 (5)2.1.1 试用版启动界面 (5)2.1.2网络版启动界面 (6)2.1.3单机版启动界面 (8)2.2 工具条和菜单的配置 (8)2.3 文件管理菜单 (10)2.3.1机床参数 (11)2.3.2刀具管理 (13)2.3.3工件参数及附件 (16)2.3.4快速模拟加工 (20)2.3.5工件测量 (21)2.3.6录制参数设置 (21)2.3.7警告信息 (22)第三章GSK980T操作 (26)3.1 GSK980T机床面板操作 (26)3.2 GSK980T数控系统操作 (28)3.2.1 按键介绍 (29)3.2.2 手动操作虚拟数控车床 (31)第四章GSK980T车床编程 (47)4.1坐标系统 (47)4.2G代码命令 (49)4.2.1G代码组及含义 (49)4.2.2 G代码解释 (50)4.3辅助功能（M功能） (65)4.4例题 (66)第五章 GSK900M 操作 (70)5.1 GSK900M 机床面板操作 (70)5.2 GSK900M数控系统操作 (73)5.2.1按键介绍 (73)5.2.2手动操作虚拟数控机床 (75)第六章GSK900M车床编程 (84)6.1坐标系统 (84)6.2 G代码命令 (86)6.1.1 代码组及其含义 (86)6.2.2 G代码解释 (88)6.3 辅助功能（M功能） (102)第七章 GSK928TC操作 (107)7.1 GSK928TC 机床面板操作 (107)7.2 GSK928TC数控系统操作 (109)7.2.1 按键介绍 (109)7.2.2手动操作虚拟数控车床 (113)第八章GSK928TC车床编程 (126)8.1坐标系统 (126)8.2 G代码命令 (128)8.2.1代码组及其含义 (128)8.2.2代码解释 (129)8.3辅助功能（M功能） (155)第一章 斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。

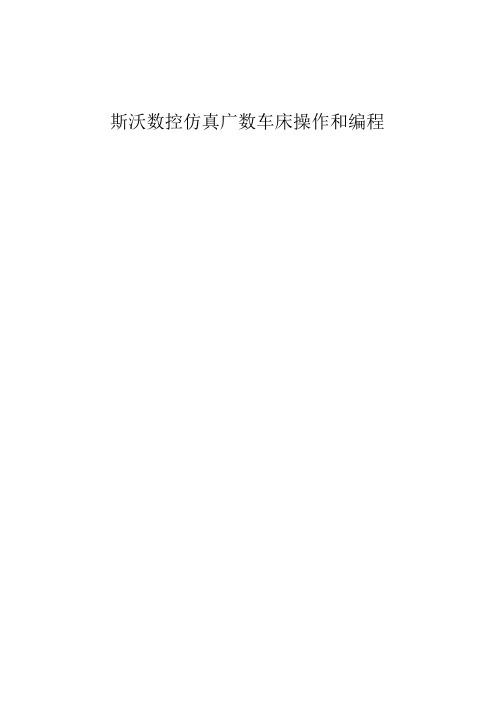

斯沃数控仿真广数车床操作和编程目录第一章斯沃数控仿真软件概述 (2)1.1 斯沃数控仿真软件简介 (2)1.2 斯沃数控仿真软件的功能 (2)1.2.1 控制器 (2)1.2.2功能介绍 (3)第二章斯沃数控仿真软件操作 (5)2.1 软件启动界面 (5)2.1.1 试用版启动界面 (5)2.1.2网络版启动界面 (8)2.1.3单机版启动界面 (8)2.2 工具条和菜单的配置 (9)2.3 文件管理菜单 (9)2.3.1机床参数 (13)2.3.2刀具管理 (13)2.3.3工件参数及附件 (15)2.3.4快速模拟加工 (18)2.3.5工件测量 (18)2.3.6录制参数设置 (19)2.3.7警告信息 (19)第三章GSK980T操作 (23)3.1 GSK980T机床面板操作 (23)3.2 GSK980T数控系统操作 (25)3.2.1 按键介绍 (26)3.2.2 手动操作虚拟数控车床 (28)第四章GSK980T车床编程 (41)4.1坐标系统 (41)4.2G代码命令 (41)4.2.1G代码组及含义 (42)4.2.2 G代码解释 (42)4.3辅助功能（M功能） (57)4.4例题 (58)第一章斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
斯沃数控仿真软件具有FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息，根据学生掌握的情况进行教育，既节省了成本和时间，从而提高学生的实际操作水平。
斯沃仿真软件试切法对刀过程1、解压仿真软件，双击SWCNC图标2、选择北京凯恩帝KND1Ti数控系统，然后点击运行3、点击机床操作下的刀具管理4、会弹出刀具数据库。
5、点击001外圆车刀，然后点击添加到刀盘选择1号刀位，点击006割刀，然后点击添加到刀盘选择2号刀位。
最后点击确定按键。
6、点击手动，使工作方式转变为手动方式7、点击正转，使主轴正向旋转8、手动移动刀具到工件端面附近，中间曲线为快速移动案件。
9、手动车端面，退刀时只能沿X轴退出10、点击刀补键，找到测量界面，使光标和相应刀补号对应11、依次点击Z 0 插入键12、手动车外圆，刀具沿Z 轴方向退出，停主轴13、点击工件测量下的特征线14、点击刚刚所测量的外圆，查看外圆尺寸15、点击工件测量下的测量退出，退出测量16、点击刀补键，找到测量界面，使光标和相应刀补号对应17、依次点击X 测量数据插入键18、手动移动刀架到安全位置，点击换刀键，换2号刀19、启动主轴，正转。
手动移动切断刀到工件端面附近，使刀具左侧轻轻和工件端面接触20、点击刀补键，找到测量界面，使光标和相应刀补号对应21、依次点击Z 0 插入键22、手动移动切断刀，使刀具主切削刃轻轻和工件外圆接触23、点击刀补键，找到测量界面，使光标和相应刀补号对应24、依次点击X 测量数据插入键25、手动移动刀具到安全位置，停主轴。
26、试切法对刀结束备注：1、工件操作下设置毛坯可以改变工件尺寸2、点击手型图标（1）可以移动窗口位置，点击旋转图标（2）可以改变窗口视角3、滚动鼠标滚轮可以调整窗口大小。
斯沃仿真软件操作步骤
本文章内容用斯沃软件的大连机床厂的法兰克系统的为操作步骤进行讲解
1.点击“系统启动”，打开“紧急急停”按钮。
2.回零操作在“jog”模式下，点“+X，”“+Z”,(X,Z回零发亮)，将“回零”旋钮左旋。
3.安装工件在“工件操作”下,设置毛坯，选中“棒”，分别输入“直径”和“长度”的数值，点击“确定”。
4.刀具安装及选择
“机床操作”，“刀具管理”，选择所需刀具（例子001号90度右偏刀），“添加到刀盘”，选择添加到几号刀位，可任意选，单击确定。
5.在“MDI”模式下，按“PROG”,点“MDI”按钮，输入“M03 S600”，点“EOB”或按回车键，点击“INSERT”，点击“循环启动”键，此时点击“视图”——“俯视”。
6. 在“JOG”模式下，移动刀具到工件的表面，沿“X轴负方向车端面”，沿X轴正方向退出。
在“MDI”模式下，点击“OFFSET SETTING”键，“补正”，“形状”，将光标移到番号“001和Z”，输入“Z0.00”，点击“测量”Z轴对刀完成。
7.。
斯沃数控仿真广数车床操作和编程Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】斯沃数控仿真广数车床操作和编程目录第一章斯沃数控仿真软件概述 (2)斯沃数控仿真软件简介 (2)斯沃数控仿真软件的功能 (2)控制器 (2)功能介绍 (3)第二章斯沃数控仿真软件操作 (5)软件启动界面 (5)试用版启动界面 (5)网络版启动界面 (8)单机版启动界面 (8)工具条和菜单的配置 (9)文件管理菜单 (9)机床参数 (13)刀具管理 (13)工件参数及附件 (15)快速模拟加工 (18)工件测量 (18)录制参数设置 (19)警告信息 (19)第三章GSK980T操作 (23)GSK980T机床面板操作 (23)GSK980T数控系统操作 (25)按键介绍 (26)手动操作虚拟数控车床 (28)第四章GSK980T车床编程 (41)坐标系统 (41)代码命令 (41)代码组及含义 (42)G代码解释 (42)辅助功能（M功能） (57)例题 (58)第一章斯沃数控仿真软件概述斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
斯沃数控仿真软件具有FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息，根据学生掌握的情况进行教育，既节省了成本和时间，从而提高学生的实际操作水平。
斯沃数控仿真考试提交说明：1毛坯选着；100xФ45螺纹的局部放大图（下图蓝色长方形区域；线表示螺纹）以下是：控制面板局部放大图及其参数的设置值（根据毛坯和对刀时的切削量来定，）刀对三次。
注意切割量尽量小：用脉冲形式Z﹣。
3．程序如下：O4599 %（一定要起个名字）N10 T0101;N20 G00 X100 Z100;N30 M03 S800;N40 G00 X46 Z2; ;%毛坯为45mm，故离开毛坯（46-45）/2 mm，N50 G71 U1.5 R0.5;N60 G71 P70 Q190 U0.6;N70 G01 X0 F80;N80 Z0;N90 X8;N100 G03 X18 Z-5 R5;N110 G01 Z-10;N120 X20.85; %(x从18到20..85)N130 X23.85Z-12; %第一次倒角注意x不是24mmN140 Z-32;N150 X26;N160 X36 W-14;N170 W-7;N180 G02 X42 W-3 R3;N190 G01 Z-66;N200 G70 P70 Q190 M03 S1200;N210 G00 X100 Z100;N220 T0202;N230 M03 S500;N240 G00 X28 Z-32;N250 G01 X20; 切草了N260 G00 X28; %快速点定位N270 W1;N280 G01 X20;N290 W-1;N300 G00 X28; %快速点定位N310 X100 Z100;N320 T0303;N330 M03 S400;N340 G00 X25 Z-9;N350 G92 X23.2 Z-29; F1.5;N360 X22.6;N370 X22.2;N380 X22.04;N390 G00 X100 Z100;N400 T0202;%目的是近似于切断。
N410 G00 X43 Z-69;N420 G01 X3 F30 ;N430 G00 X45;N440 X100 Z100;N450 M30斯沃数控-车床编程与走刀-(2)huaxia学院机电工程----四把刀1。
第一章斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
斯沃数控仿真软件包括八大类，28个系统，62个控制面板。
具有FANUC、SIEMENS(SINUMERIK)、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN、南京华兴WA编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息。
1.2 斯沃数控仿真软件的功能★国内第一款自动免费下载更新的数控仿真软件★真实感的三维数控机床和操作面板★动态旋转、缩放、移动、全屏显示等功能的实时交互操作方式★支持ISO-1056准备功能码（G代码）、辅助功能码（M代码）及其它指令代码★支持各系统自定义代码以及固定循环★直接调入UG、PRO-E、Mastercam等CAD/CAM后置处理文件模拟加工★Windows系统的宏录制和回放★AVI文件的录制和回放★工件选放、装夹★换刀机械手、四方刀架、八方刀架★基准对刀、手动对刀★零件切削，带加工冷却液、加工声效、铁屑等★寻边器、塞尺、千分尺、卡尺等工具★采用数据库管理的刀具和性能参数库★内含多种不同类型的刀具★支持用户自定义刀具功能★加工后的模型的三维测量功能★基于刀具切削参数零件光洁度的测量第二章斯沃数控仿真软件操作2.1 软件启动界面2.1.1 试用版启动界面图2.1-1（1）在左边文件框里选择试用版;（2）在右边的窗口处点击选择所要使用的数控系统（3）如果需要超级使用可以选择（4）选择系统完成之后,点击Try It 进入系统界面2.1.2网络版启动界面图2.1-2（1）在左边文件框内选择网络版（2）在右边的第一个条框内选择所要使用的系统名称（3）在User里选择用户名,输入密码（4）在Remember Me 和Remember My Password 中进行选择（5）输入服务器的IP地址（6）点击Sign in 进入系统界面（7）启动SSCNCSRV.exe,进入SERVER主界面，如下图：图2.1-3（8）单击工具栏中的“用户状态”图标，将会显示所有用户的状态，如下图图2.1-4（9）在用户状态列表中选择一个用户,然后点击工具栏上的"设置教师机"图标将其设为教师机（10）单击"用户管理"图标,弹出"用户管理"对话框,如下图:在这个对话框中添加用户名和姓名，以及该用户的权限。
斯沃数控仿真软件操作指导书华中科技大学武昌分校自动化系数控实训创新基地2007年11月一、软件简介斯沃数控仿真加工软件包括八大类，30个系统，62个控制面板。
具有FANUC、SIEMENS、MITSUBISHI，广州数控GSK、华中数控HNC等系统的编程和加工功能，通过在PC机上操作该软件，能在很短的时间内掌握数控车、数控铣及加工中心的操作。
二、启动界面如图1所示在数控系统中选择你所需要的系统，然后点击登录。
图1三、功能介绍能够做三维仿真，等同于对真正的CNC机床的操作。
用户能够任意设置机床尺寸。
提供像放大缩小等观察参数的设置功能。
切削中故障报警功能（碰撞、过载等）。
采用对话框来简化刀具和功能的设置。
切削路径和刀偏路径可以同时显示。
FANUC0I-T（图3）操作面板图2图3下面分别对工具条分别进行介绍工具条1（如图4）所示各个图标的功能说明如下：图4工具条2（如图5）所示各个图标的功能说明如下：图5五、FANUC 0iT列车床操作简介（1）FANUC 0iT系列车床面板简介机床的操作面板位于窗口的右下侧（如图1-8），主要用于控制机床运行状态，我们还是同样分部分详细说明：图1-8第一部分：模式选择按钮AUTO：自动加工模式。
EDIT：用于直接通过操作面板输入数控程序和编辑程序。
MDI：手动数据输入。
INC：增量进给。
HND：手轮模式移动工作台面。
JOG：手动模式。
DNC：用232电缆线连接PC机和数控机床。
REF：回参考点。
第二部分：数控程序运行控制开关程序开始：仅在AUTO 和MDI方式下有效。
程序停止：在程序运行过程中，按下此钮停止程序运行。
第三部分：手动操作机床开关(1)、机床主轴手动控制开关手动开主轴正转（顺时针为正）手动开主轴反转手动停止主轴(2)、手动移动工作台面(3)、单步进给倍率选择（说明：每按下一次为一步的距离。
×1为1/1000毫米，×10为10/1000毫米，×100为100/1000毫米，×1000为1000/1000毫米）第四部分: 倍率调节按钮倍率调节应将光标置于旋钮上，点击鼠标左键转动。
斯沃数控仿真软件对刀操作图文教程一、安装一把外圆刀机床管理——刀具管理——选择一把外圆刀——添加到01号刀位上——确定一、编写一个测试对刀所用的程序1、注意屏幕上有一个图标这个很小，很不起眼，请认真找一下。
2、找到之后，点击之后出现以下图片3、点击一下，左侧出现以下图片4、点击注意是“新程序”右边的那个空白按纽，直接点“新程序”是没有反应。
点完之后出现以下图片你用键盘输入程序名，一般是几位字母。
如：然后按下然后你就进入程序编写界面用键盘输入（注意，如果输入时无反应，则是因为你没有激活当前界面，激活方法很简单，点击一下此界面就表示激活）然后你再点一下（这个按纽还记得吧，在上几步中出现过，它的作用是“程序管理”）看看程序管理中有没有出现你刚才输入的程序名“YYY”到此为止，你的程序输入己经完成了。
二、机械回零操作1、点击以下按纽2、再分别点击+Z和+X，3、屏幕中出现以下图片就说明机械回零操作完成了。
三、对刀操作1、先点击“视图管理”——“二维显示”2、点击“机床管理”——“快速定位”3、看到刀尖己经到了以下位置就说明成功了。
4、先点击一下此按纽出现以下图片5、再点击一下“测试刀量”（注意是空白的那个按纽）6、然后点击7、出现以下图片用键盘上的方向键，将光标调到输入0，然后点击当这个0数据发生变化就说明操作成功。
8、然后点击出现以下图片用键盘上的方向键，将光标调到输入0，然后点击当这个0数据发生变化就说明操作成功。
到此为止，对刀操作就完成了。
四、自动循环加工1 、点击这个按纽，表示进入自动状态2、点击这个按纽，表示开始自动加工。
3、如果没有关闭仓门就无法加工，关闭仓门的方法：点击左侧面板上这个按纽5、看到以下红线，就说明对刀完全正确。
